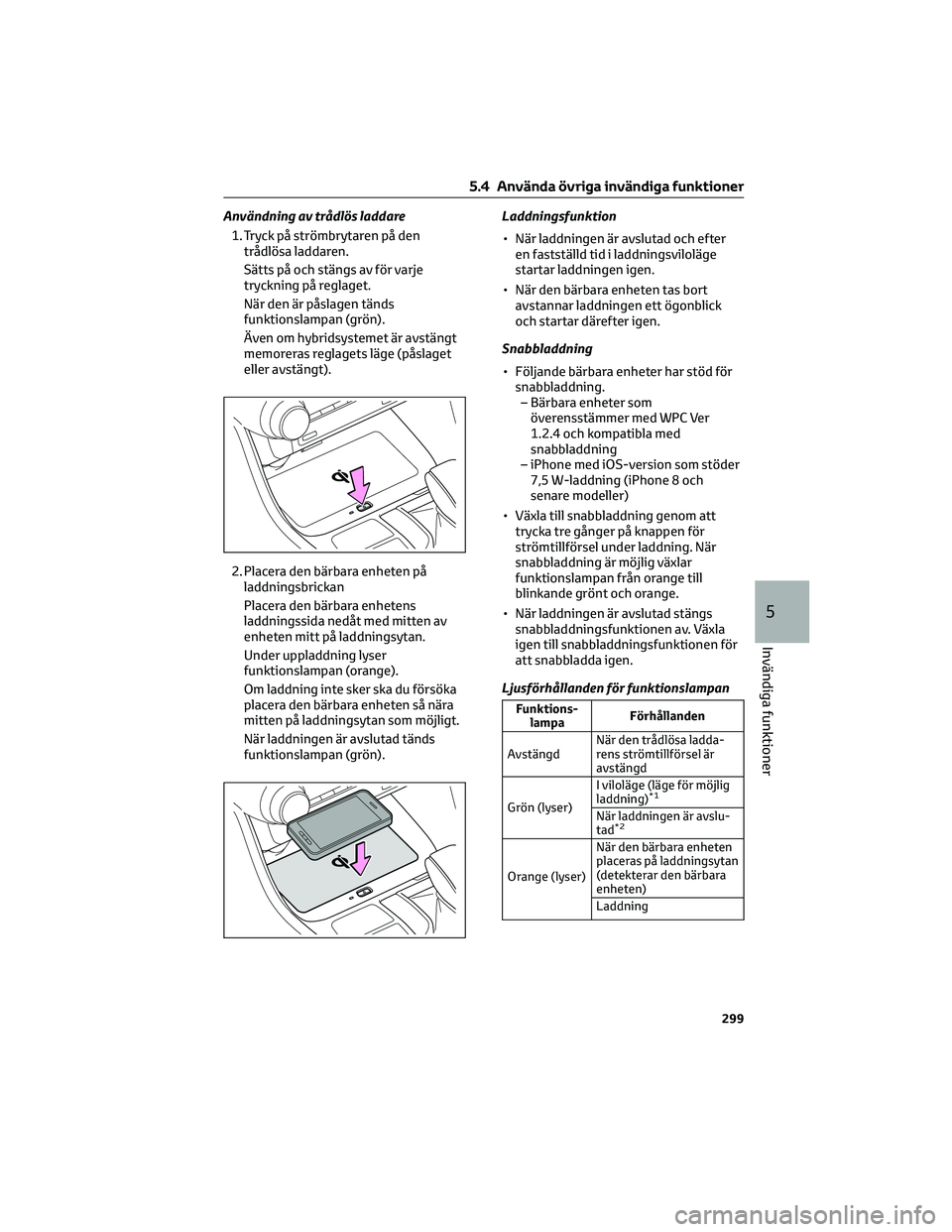

Användning av trådlös laddare
1. Tryck på strömbrytaren på den
trådlösa laddaren.
Sätts på och stängs av för varje
tryckning på reglaget.
När den är påslagen tänds
funktionslampan (grön).
Även om hybridsystemet är avstängt
memoreras reglagets läge (påslaget
eller avstängt).
2. Placera den bärbara enheten på
laddningsbrickan
Placera den bärbara enhetens
laddningssida nedåt med mitten av
enheten mitt på laddningsytan.
Under uppladdning lyser
funktionslampan (orange).
Om laddning inte sker ska du försöka
placera den bärbara enheten så nära
mitten på laddningsytan som möjligt.
När laddningen är avslutad tänds
funktionslampan (grön).Laddningsfunktion
• När laddningen är avslutad och efter
en fastställd tid i laddningsviloläge
startar laddningen igen.
• När den bärbara enheten tas bort
avstannar laddningen ett ögonblick
och startar därefter igen.
Snabbladdning
• Följande bärbara enheter har stöd för
snabbladdning.
– Bärbara enheter som
överensstämmer med WPC Ver
1.2.4 och kompatibla med
snabbladdning
– iPhone med iOS-version som stöder
7,5 W-laddning (iPhone 8 och
senare modeller)
• Växla till snabbladdning genom att
trycka tre gånger på knappen för
strömtillförsel under laddning. När
snabbladdning är möjlig växlar
funktionslampan från orange till
blinkande grönt och orange.
• När laddningen är avslutad stängs
snabbladdningsfunktionen av. Växla
igen till snabbladdningsfunktionen för
att snabbladda igen.
Ljusförhållanden för funktionslampan
Funktions-
lampaFörhållanden
AvstängdNär den trådlösa ladda-
rens strömtillförsel är
avstängd
Grön (lyser)I viloläge (läge för möjlig
laddning)
*1
När laddningen är avslu-
tad*2
Orange (lyser)När den bärbara enheten
placeras på laddningsytan
(detekterar den bärbara
enheten)
Laddning
5.4 Använda övriga invändiga funktioner
299
5
Invändiga funktioner

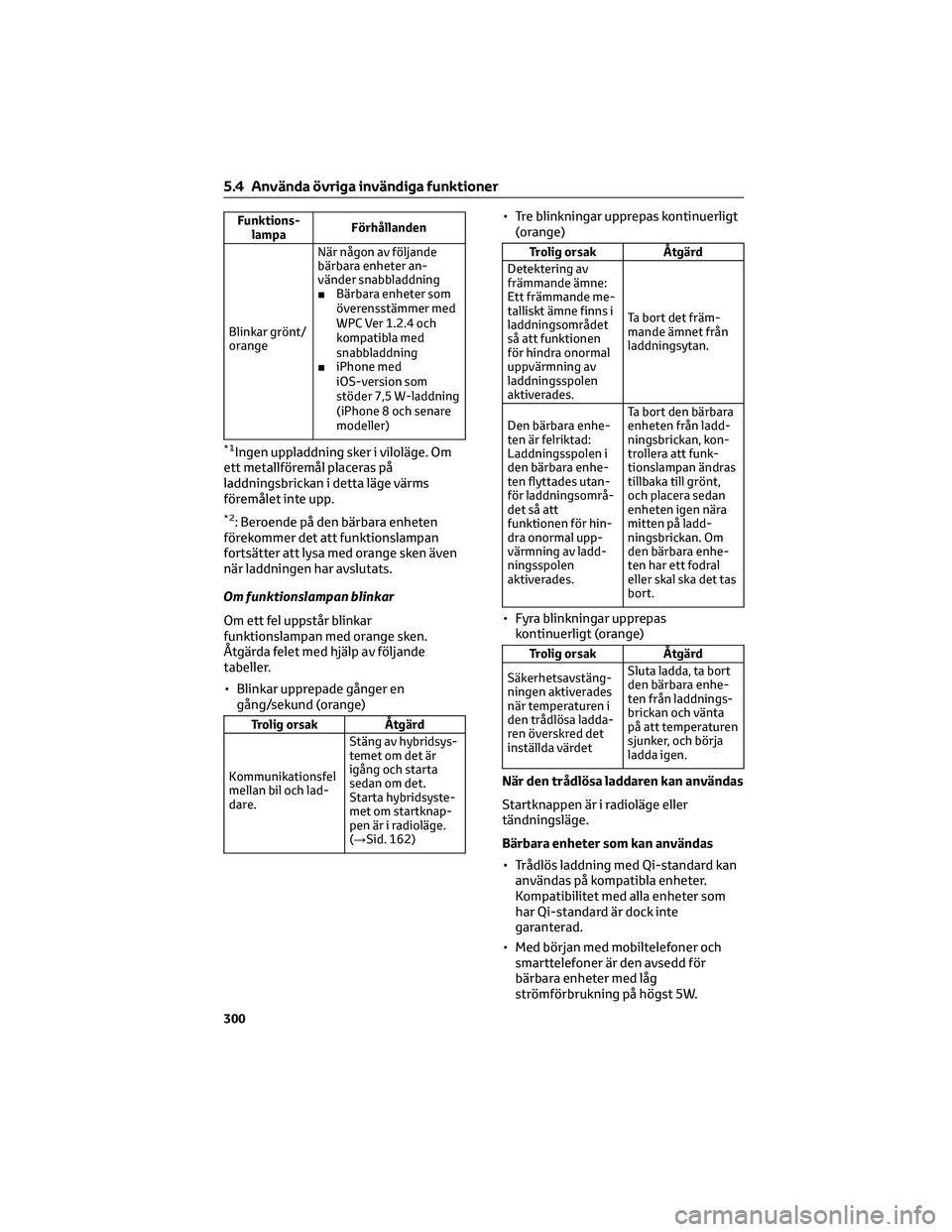

Funktions-
lampaFörhållanden
Blinkar grönt/
orangeNär någon av följande
bärbara enheter an-
vänder snabbladdning
■Bärbara enheter som
överensstämmer med
WPC Ver 1.2.4 och
kompatibla med
snabbladdning
■iPhone med
iOS-version som
stöder 7,5 W-laddning
(iPhone 8 och senare
modeller)
*1Ingen uppladdning sker i viloläge. Om
ett metallföremål placeras på
laddningsbrickan i detta läge värms
föremålet inte upp.
*2: Beroende på den bärbara enheten
förekommer det att funktionslampan
fortsätter att lysa med orange sken även
när laddningen har avslutats.
Om funktionslampan blinkar
Om ett fel uppstår blinkar
funktionslampan med orange sken.
Åtgärda felet med hjälp av följande
tabeller.
• Blinkar upprepade gånger en
gång/sekund (orange)
Trolig orsak Åtgärd
Kommunikationsfel
mellan bil och lad-
dare.Stäng av hybridsys-
temet om det är
igång och starta
sedan om det.
Starta hybridsyste-
met om startknap-
pen är i radioläge.
(→Sid. 162)
• Tre blinkningar upprepas kontinuerligt
(orange)
Trolig orsak Åtgärd
Detektering av
främmande ämne:
Ett främmande me-
talliskt ämne finns i
laddningsområdet
så att funktionen
för hindra onormal
uppvärmning av
laddningsspolen
aktiverades.Ta bort det främ-
mande ämnet från
laddningsytan.
Den bärbara enhe-
ten är felriktad:
Laddningsspolen i
den bärbara enhe-
ten flyttades utan-
för laddningsområ-
det så att
funktionen för hin-
dra onormal upp-
värmning av ladd-
ningsspolen
aktiverades.Ta bort den bärbara
enheten från ladd-
ningsbrickan, kon-
trollera att funk-
tionslampan ändras
tillbaka till grönt,
och placera sedan
enheten igen nära
mitten på ladd-
ningsbrickan. Om
den bärbara enhe-
ten har ett fodral
eller skal ska det tas
bort.
• Fyra blinkningar upprepas
kontinuerligt (orange)
Trolig orsak Åtgärd
Säkerhetsavstäng-
ningen aktiverades
när temperaturen i
den trådlösa ladda-
ren överskred det
inställda värdetSluta ladda, ta bort
den bärbara enhe-
ten från laddnings-
brickan och vänta
på att temperaturen
sjunker, och börja
ladda igen.
När den trådlösa laddaren kan användas
Startknappen är i radioläge eller
tändningsläge.
Bärbara enheter som kan användas
• Trådlös laddning med Qi-standard kan
användas på kompatibla enheter.
Kompatibilitet med alla enheter som
har Qi-standard är dock inte
garanterad.
• Med början med mobiltelefoner och
smarttelefoner är den avsedd för
bärbara enheter med låg
strömförbrukning på högst 5W.
5.4 Använda övriga invändiga funktioner
300

• Laddning som överskriver 5 W har
dock stöd av följande bärbara enheter.
– Laddning vid 7,5 W eller lägre stöds
av iPhone-enheter som har stöd för
7,5 W-laddning.
– Laddning vid 10 W eller lägre stöds
av bärbara enheter som
överensstämmer med
WPC-standard Ver.1.2.4.
Med det elektroniska lås- och
startsystemet
Om det elektroniska lås- och
startsystemet detekterar en nyckel
medan enheten laddas upphör
laddningen tillfälligt.
Om skal eller tillbehör är fästa på
bärbara enheter
Ladda inte när skal och tillbehör som inte
kan hantera Qi är fästa på den bärbara
enheten. Beroende på typen av skal och
tillbehör är laddning eventuellt inte
möjlig. Om laddning inte sker, även om
den bärbara enheten är placerad på
laddningsytan, ska skal och tillbehör tas
bort.
Missljud hörs från AM-radion under
laddning
• Stäng av den trådlösa laddaren och
kontrollera att missljudet har minskat.
Om missljudet minskar ska du
fortsätta att trycka på till/från-
knappen på den trådlösa laddaren i
2 sekunder. Laddarens frekvens kan
ändras och missljudet kan reduceras.
Samtidigt blinkar funktionslampan
med orange sken 2 gånger.
• iPhone använder en särskild frekvens
för snabbladdning. Beroende på
iOS-versionen kan snabbladdning
eventuellt inte utföras medan
frekvenser ändras.
Viktig information om den trådlösa
laddaren
• Laddning kan inte genomföras om
den elektroniska nyckeln inte kan
kännas av i bilen. Om en dörr öppnas
och stängs kan laddningen upphöra
temporärt.• Den trådlösa laddaren och den
bärbara enheten blir varmare under
laddningen vilket inte är en
funktionsstörning. Om en bärbar
enhet blir varm under laddning kan
laddningen avstanna på grund av
skyddsfunktionen i den bärbara
enheten. Fortsätt i så fall laddningen
när temperaturen i den bärbara
enheten sjunker.
Fläkten kan gå igång för att sänka
temperaturen i den trådlösa laddaren.
Det innebär ingen funktionsstörning.
Driftsljud
Ett surrande ljud kan höras när du
trycker på strömtillförselknappen, när
startknappen trycks till radioläge eller
tändningsläge medan strömtillförseln
till den trådlösa laddaren är påslagen,
eller när en bärbar enhet detekteras. Det
är dock ingen funktionsstörning.
VARNING!
Säkerhetsanvisning under körning
Under laddning av en bärbar enhet ska
föraren, av säkerhetsskäl, inte hantera
huvuddelen på den bärbara enheten
under körningen.
Försiktighet medan bilen är i rörelse
Små och lätta bärbara enheter, t.ex.
trådlösa hörlurar, ska inte laddas
medan bilen är i rörelse. Sådana
föremål är lätta och kan slungas ut från
laddningsbrickan vilket kan leda till
oväntade olyckor.
Försiktighet beträffande störningar
av elektronisk apparatur
Personer med implanterbara
pacemakers, hjärtstimulatorer för
resynkroniseringsterapi eller
implanterbara defibrillatorer, samt
annan elektrisk utrustning för
medicinskt bruk bör höra med sin
läkare beträffande användning av den
trådlösa laddaren.
5.4 Använda övriga invändiga funktioner
301
5
Invändiga funktioner

VARNING!(Fortsättning)
Förhindra funktionsfel eller brännsår
Observera följande säkerhetsåtgärder.
Försummelse kan leda till störningar
och skador i utrustningen, brand kan
uppstå, brännskador på grund av
överhettning eller elektrisk stöt.
• För inte in metallföremål mellan
laddningsytan och den bärbara
enheten under laddning
• Fäst inte en aluminiumdekal eller
annat metallföremål på
laddningsytan
• Fäst inte en aluminiumdekal eller
annat metallföremål på sidan av den
bärbara enheten (eller på fodralet
eller skalet) som vidrör
laddningsytan
• Använd inte laddningsytan som
utrymme för förvaring
• Utsätt den inte för hårt tryck eller en
stöt
• Får inte tas isär, modifieras eller
demonteras
• Ladda inte andra enheter än bärbara
enheter som specificerats
• Förvaras åtskilt från magnetiska
föremål
• Ladda inga enheter om
laddningsytan är täckt med damm
• Får inte täckas över med tyg eller
liknande material
OBSERVERA
Situationer när funktionen inte alltid
fungerar normalt
Enheter laddas inte alltid normalt i
följande situationer.
• Den bärbara enheten är fullt laddad
• Den bärbara enheten laddas med
ansluten sladd
• Främmande ämne finns mellan
laddningsytan och den bärbara
enheten
OBSERVERA(Fortsättning)
• Den bärbara enheten har blivit varm
från laddningen
•
Temperaturen kring laddningsbrickan
är 35 °C eller högre, t.ex. i extrem hetta
• Den bärbara enheten är placerad med
laddningsytan uppåt
• Den bärbara enheten är placerad på
en yta som är felriktad från
laddningsytan
• Den bärbara enheten är större än
laddningsbrickan
• En hopfällbar, bärbar enhet är
placerad utanför laddningsytan
• Bilen befinner sig i ett område där
starka elektriska vågor eller ljud
avges, t.ex. nära en tv-mast,
kraftanläggning, bensinstation,
radiostation, stor reklamskylt,
flygplats etc.
• Något av följande föremål som 2 mm
eller tjockare är mellan laddningssidan
på den bärbara enheten och
laddningsytan
– Kort med metalldetaljer, t.ex.
aluminiumfolie.
– Cigarettpaket som omfattar
aluminiumfolie
– Plånbok eller väska av metall
– Mynt
– Värmedyna
– CD-skivor, DVD-skivor eller andra
media
– Tillbehör av metall
– Fodral eller skal av metall
• Trådlösa fjärrkontroller med elektriska
vågor används i närheten
• Två eller fler bärbara enheter placeras
på laddningsbrickan samtidigt
• Om laddningen är onormal eller
funktionslampan fortsätter att blinka
av annan orsak kan en
funktionsstörning ha uppstått i den
trådlösa laddaren. Kontakta snarast
möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
5.4 Använda övriga invändiga funktioner
302

OBSERVERA(Fortsättning)
Förhindra funktionsstörningar och
dataförvanskning
• Om ett kreditkort eller annat
magnetiskt kort eller magnetiskt
förvaringsmedia kommer nära
laddningsytan kan magnetisk
påverkan radera lagrade data. Låt inte
heller ett armbandsur eller annat
precisionsinstrument komma nära
laddningsytan eftersom det kan
orsaka en funktionsstörning.
• Utför inte laddning med ett
kontaktlöst IC-kort, t.ex. ett IC-kort
för transportsystem som sitter mellan
laddningssidan på en bärbar enhet
och laddningsytan. IC-chippet kan bli
mycket hett och skada den bärbara
enheten eller IC-kortet. Var särskilt
försiktig att inte ladda en bärbar
enhet som är inuti ett fodral eller skal
med ett fastsatt kontaktlöst IC-kort.
• Lämna inte kvar bärbara enheter i
bilen. I extrem hetta kan det bli hett i
bilens kupé så att en
funktionsstörning kan uppstå.
Om smarttelefonens OS har
uppdaterats
Om smarttelefonens OS har uppdaterats
till en nyare version kan dess
laddningsspecifikationer ha ändrats
avsevärt. Läs informationen på
tillverkarens webbplats för uppgifter.
Undvik att 12-voltsbatteriet laddas ur
Använd inte den trådlösa laddaren
under längre stunder medan
hybridsystemet är avstängt.Armstöd
Fäll ner armstödet när det ska användas.
OBSERVERA
Undvik att armstödet skadas
Placera inte någon större tyngd på
armstödet.
Handtag
Ett handtag är monterat i taket och kan
användas som stöd medan du sitter på
sätet.
VARNING!
Handtag
Använd inte handtaget när du stiger in
i eller ur bilen, eller när du reser dig från
sätet.
OBSERVERA
Undvik skador på handtaget
Häng inga tunga föremål på handtaget,
och belasta det inte tungt.
5.4 Använda övriga invändiga funktioner
303
5
Invändiga funktioner

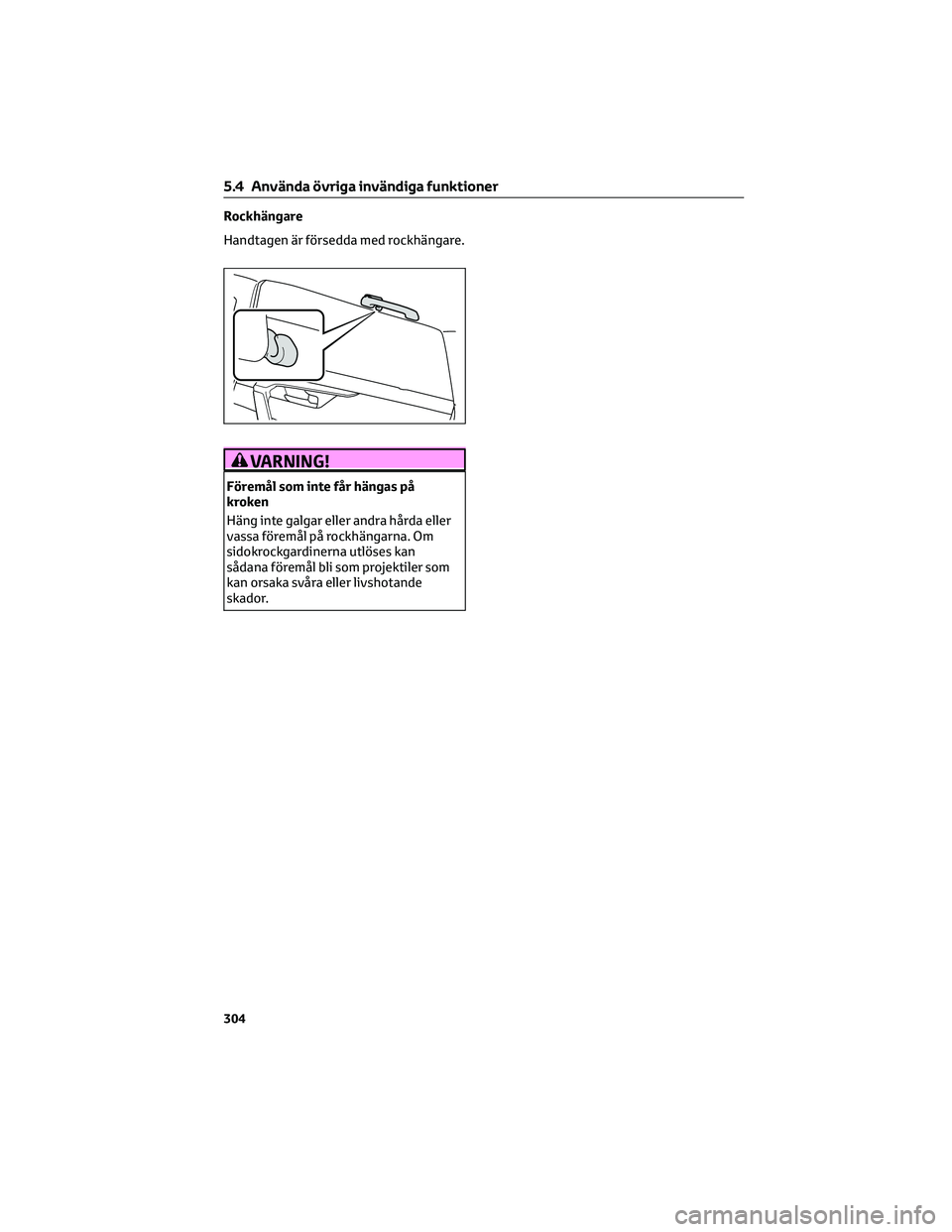

Rockhängare
Handtagen är försedda med rockhängare.
VARNING!
Föremål som inte får hängas på
kroken
Häng inte galgar eller andra hårda eller
vassa föremål på rockhängarna. Om
sidokrockgardinerna utlöses kan
sådana föremål bli som projektiler som
kan orsaka svåra eller livshotande
skador.
5.4 Använda övriga invändiga funktioner
304

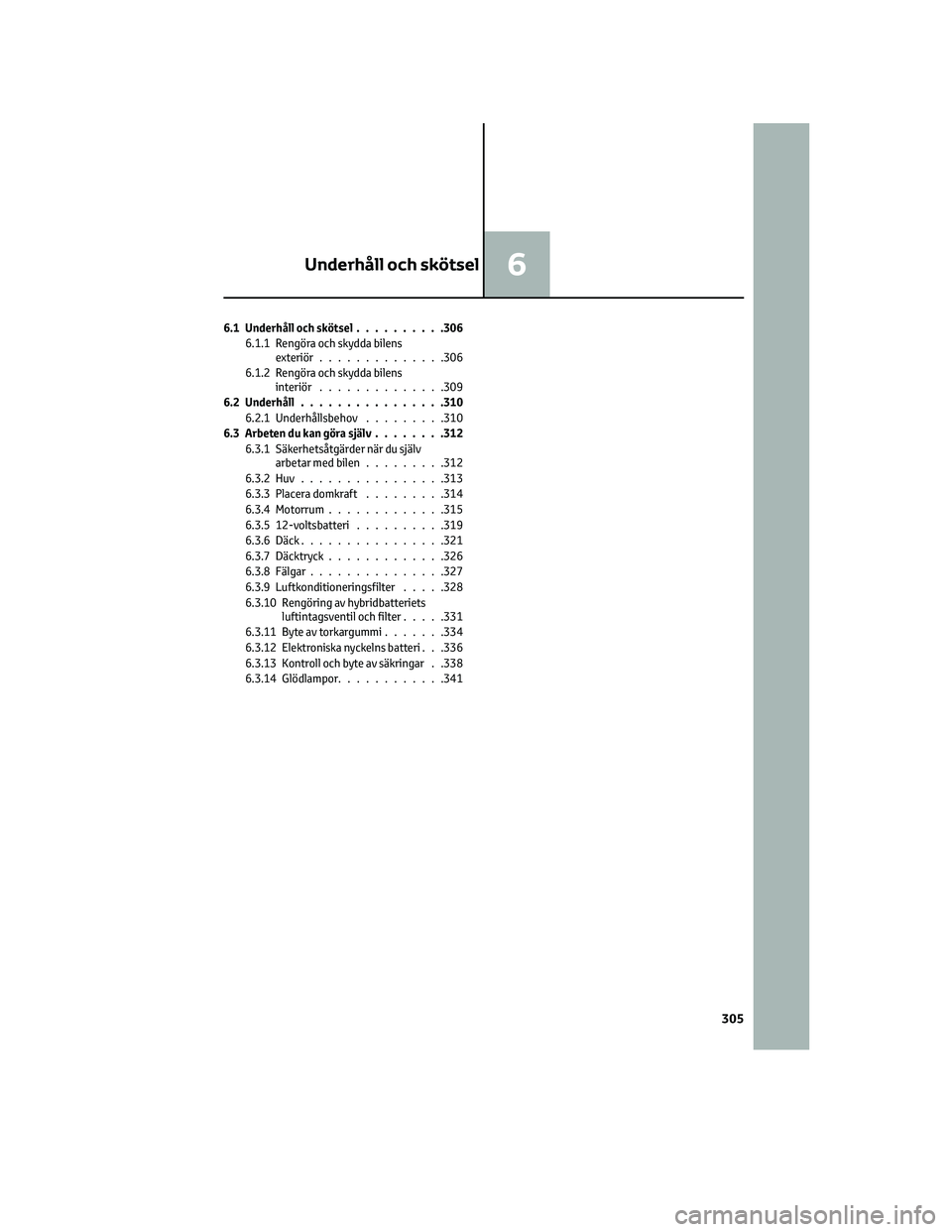

6.1 Underhåll och skötsel..........306
6.1.1 Rengöra och skydda bilens
exteriör..............306
6.1.2 Rengöra och skydda bilens
interiör..............309
6.2 Underhåll................310
6.2.1 Underhållsbehov.........310
6.3 Arbeten du kan göra själv........312
6.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen.........312
6.3.2 Huv................313
6.3.3 Placera domkraft.........314
6.3.4 Motorrum.............315
6.3.5 12-voltsbatteri..........319
6.3.6 Däck................321
6.3.7 Däcktryck.............326
6.3.8 Fälgar...............327
6.3.9 Luftkonditioneringsfilter.....328
6.3.10 Rengöring av hybridbatteriets
luftintagsventil och filter.....331
6.3.11 Byte av torkargummi.......334
6.3.12 Elektroniska nyckelns batteri . . .336
6.3.13 Kontroll och byte av säkringar . .338
6.3.14 Glödlampor............341
Underhåll och skötsel6
305

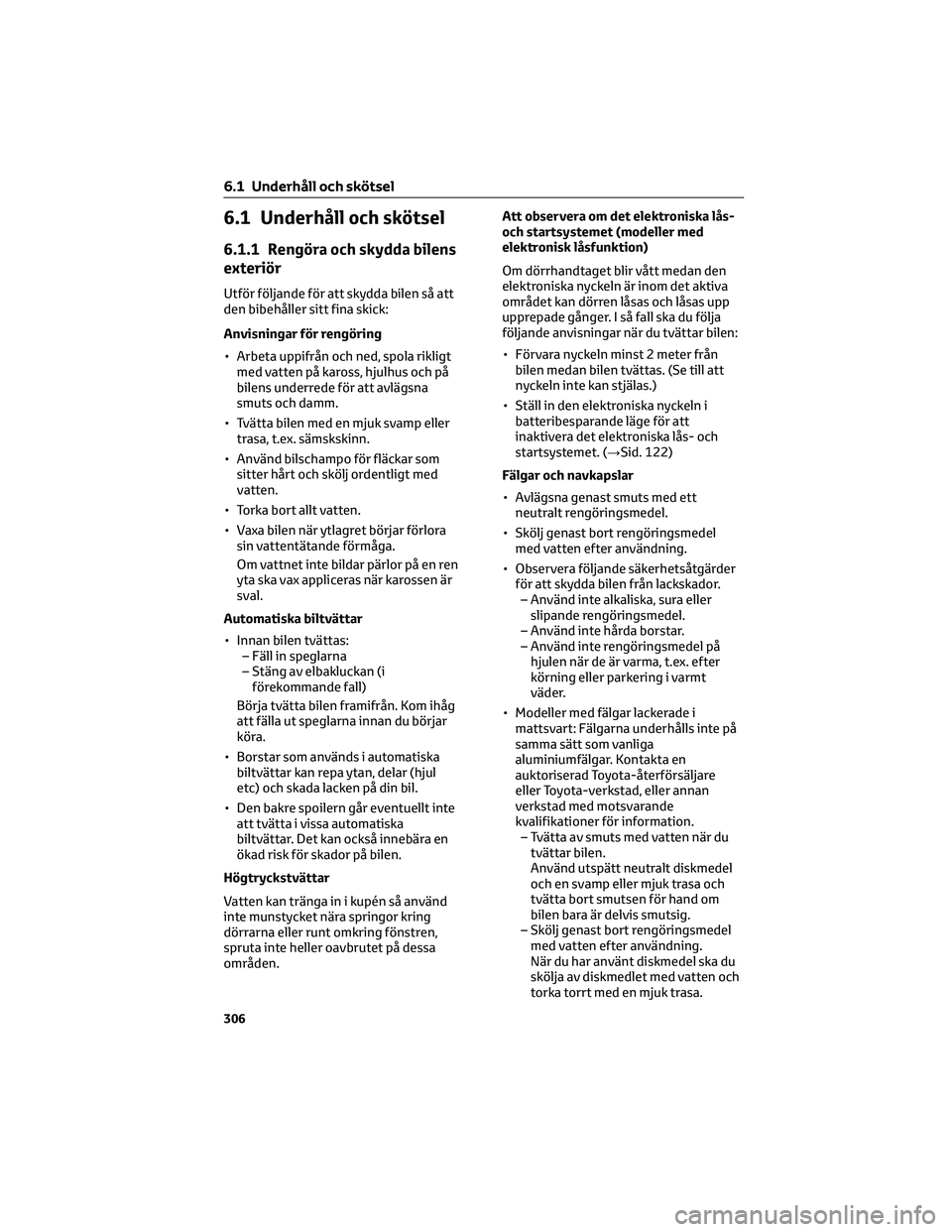

6.1 Underhåll och skötsel
6.1.1 Rengöra och skydda bilens
exteriör
Utför följande för att skydda bilen så att
den bibehåller sitt fina skick:
Anvisningar för rengöring
• Arbeta uppifrån och ned, spola rikligt
med vatten på kaross, hjulhus och på
bilens underrede för att avlägsna
smuts och damm.
• Tvätta bilen med en mjuk svamp eller
trasa, t.ex. sämskskinn.
• Använd bilschampo för fläckar som
sitter hårt och skölj ordentligt med
vatten.
• Torka bort allt vatten.
• Vaxa bilen när ytlagret börjar förlora
sin vattentätande förmåga.
Om vattnet inte bildar pärlor på en ren
yta ska vax appliceras när karossen är
sval.
Automatiska biltvättar
• Innan bilen tvättas:
– Fäll in speglarna
– Stäng av elbakluckan (i
förekommande fall)
Börja tvätta bilen framifrån. Kom ihåg
att fälla ut speglarna innan du börjar
köra.
• Borstar som används i automatiska
biltvättar kan repa ytan, delar (hjul
etc) och skada lacken på din bil.
• Den bakre spoilern går eventuellt inte
att tvätta i vissa automatiska
biltvättar. Det kan också innebära en
ökad risk för skador på bilen.
Högtryckstvättar
Vatten kan tränga in i kupén så använd
inte munstycket nära springor kring
dörrarna eller runt omkring fönstren,
spruta inte heller oavbrutet på dessa
områden.Att observera om det elektroniska lås-
och startsystemet (modeller med
elektronisk låsfunktion)
Om dörrhandtaget blir vått medan den
elektroniska nyckeln är inom det aktiva
området kan dörren låsas och låsas upp
upprepade gånger. I så fall ska du följa
följande anvisningar när du tvättar bilen:
• Förvara nyckeln minst 2 meter från
bilen medan bilen tvättas. (Se till att
nyckeln inte kan stjälas.)
• Ställ in den elektroniska nyckeln i
batteribesparande läge för att
inaktivera det elektroniska lås- och
startsystemet. (→Sid. 122)
Fälgar och navkapslar
• Avlägsna genast smuts med ett
neutralt rengöringsmedel.
• Skölj genast bort rengöringsmedel
med vatten efter användning.
• Observera följande säkerhetsåtgärder
för att skydda bilen från lackskador.
– Använd inte alkaliska, sura eller
slipande rengöringsmedel.
– Använd inte hårda borstar.
– Använd inte rengöringsmedel på
hjulen när de är varma, t.ex. efter
körning eller parkering i varmt
väder.
• Modeller med fälgar lackerade i
mattsvart: Fälgarna underhålls inte på
samma sätt som vanliga
aluminiumfälgar. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer för information.
– Tvätta av smuts med vatten när du
tvättar bilen.
Använd utspätt neutralt diskmedel
och en svamp eller mjuk trasa och
tvätta bort smutsen för hand om
bilen bara är delvis smutsig.
– Skölj genast bort rengöringsmedel
med vatten efter användning.
När du har använt diskmedel ska du
skölja av diskmedlet med vatten och
torka torrt med en mjuk trasa.
6.1 Underhåll och skötsel
306

• Modeller med fälgar lackerade i
mattsvart: Observera följande
säkerhetsanvisningar för att undvika
att den mattsvarta ytan skadas.
– Du ska varken polera eller skrubba
med t.ex. borste eller torr trasa.
– Använd inte rengöringsmedel som
innehåller beläggning eller slipande
medel.
– Om du använder en automatisk
biltvätt ska du se till att den inte har
särskilda hjulborstar.
– Använd inte högtryckssprutpistoler
eller ångrengöringsapparater.
– Använd inte rengöringsmedel på
hjulen när de är varma, t.ex. efter
körning eller parkering i varmt
väder.
Bromsbelägg och bromsok
Rost kan bildas om bilen parkeras med
våta bromsbelägg eller bromsskivor
vilket kan få dem att fastna. Innan bilen
parkeras efter att den har tvättats ska du
köra långsamt och bromsa upprepade
gånger för att torka delarna.
Stötfångare
Borsta inte med slipande
rengöringsmedel.
Belagda delar
Om smutsen inte kan avlägsnas ska
delarna rengöras på följande sätt:
• Använd en mjuk trasa med en cirka
5-procentig lösning av neutralt
rengöringsmedel och vatten för att få
bort smutsen.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
• Använd våtservetter med alkohol eller
liknande för att ta bort
oljeavlagringar.VARNING!
När bilen ska tvättas
Vatten får inte användas i
motorrummet. Detta kan orsaka brand
eller liknande i de elektriska
komponenterna.
Vid rengöring av vindrutan (modeller
med vindrutetorkare med
regnsensorer)
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan
torkarna starta oavsiktligt i följande
situationer, och det kan leda till att
händer kan fastna eller andra allvarliga
skador, eller orsaka skador på
torkarbladen.
AAvstängd
B“AUTO”
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
Säkerhetsåtgärder beträffande
avgasrören
Den heta avgasen gör att avgasrören blir
heta.
Vidrör inte avgasrören förrän de har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör heta avgasrör.
6.1 Underhåll och skötsel
307
6
Underhåll och skötsel

VARNING!(Fortsättning)
Säkerhetsanvisning för bakre
stötfångare med dödavinkelvarnare (i
förekommande fall)
Om lacken på bakre stötfångaren är
kantstött eller repad kan en
funktionsstörning uppstå. Kontakta i så
fall en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
OBSERVERA
För att undvika att lackytan försämras
och att korrosion uppstår på kaross
och komponenter (aluminiumfälgar
etc.)
• Tvätta bilen omedelbart i följande fall:
– Efter körning i eller nära
kustområden
– Efter körning på saltade vägar
– Om det finns tjära eller sav från träd
på lacken
– Om det kommit döda insekter eller
fågelspillning på lacken
– Efter körning i trakter där luften är
rökig, sotig, dammig, järnhaltig eller
kemikaliehaltig
– Om bilen blivit mycket smutsig av
damm eller lera
– Om vätskor som t.ex. bensen eller
bensin har spillts på lackerade ytor
• Om lacken är stött eller repad ska den
lagas omedelbart.
• Förhindra att fälgarna rostar genom
att avlägsna all smuts och placera
hjulen i ett utrymme med låg
luftfuktighet vid förvaring.
Rengöring av extern belysning
• Tvätta noggrant. Använd inga
organiska medel och skrubba inte
med hård borste. Lampornas ytor kan
skadas.
• Vaxa inte lampornas ytor. Vax kan
skada lampglaset.
OBSERVERA(Fortsättning)
I en automatisk biltvätt (modeller med
vindrutetorkare med regnsensorer)
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan
torkarna aktiveras och torkarbladen kan
då skadas.
I en högtrycksbiltvätt
• Låt inte vatten under högt tryck
spruta direkt på eller nära kameran (i
förekommande fall) när du tvättar
bilen. Den fungerar eventuellt inte på
rätt sätt efter att utsatts för det höga
trycket i vattnet.
• Spruta inte vatten direkt på radarn
som är placerad bakom emblemet.
Den kan skadas.
• Låt inte munstycket komma i
närheten av damasker (kåpor av
gummi eller harts), anslutningsdon
eller följande delar. Delarna kan
skadas om de utsätts för vatten under
högt tryck.
– Delar i drivsystemet
– Delar i styrsystemet
– Delar i hjulupphängningen
– Delar i bromssystemet
• Låt inte rengöringsmunstycket
komma närmare karossen än 30 cm.
Annars kan delar av harts, t.ex. kåpor
och stötfångare deformeras och
skadas. Håll inte heller kvar
munstycket oavbrutet på samma
plats.
• Spruta inte vatten oavbrutet på
vindrutans nedre del. Om vatten
tränger in i
luftkonditioneringssystemets
luftintag, placerat på vindrutans
nedre del kommer
luftkonditioneringen eventuellt inte
att fungera på rätt sätt.
• Tvätta inte bilens underrede med en
högtrycksbiltvätt.
6.1 Underhåll och skötsel
308
