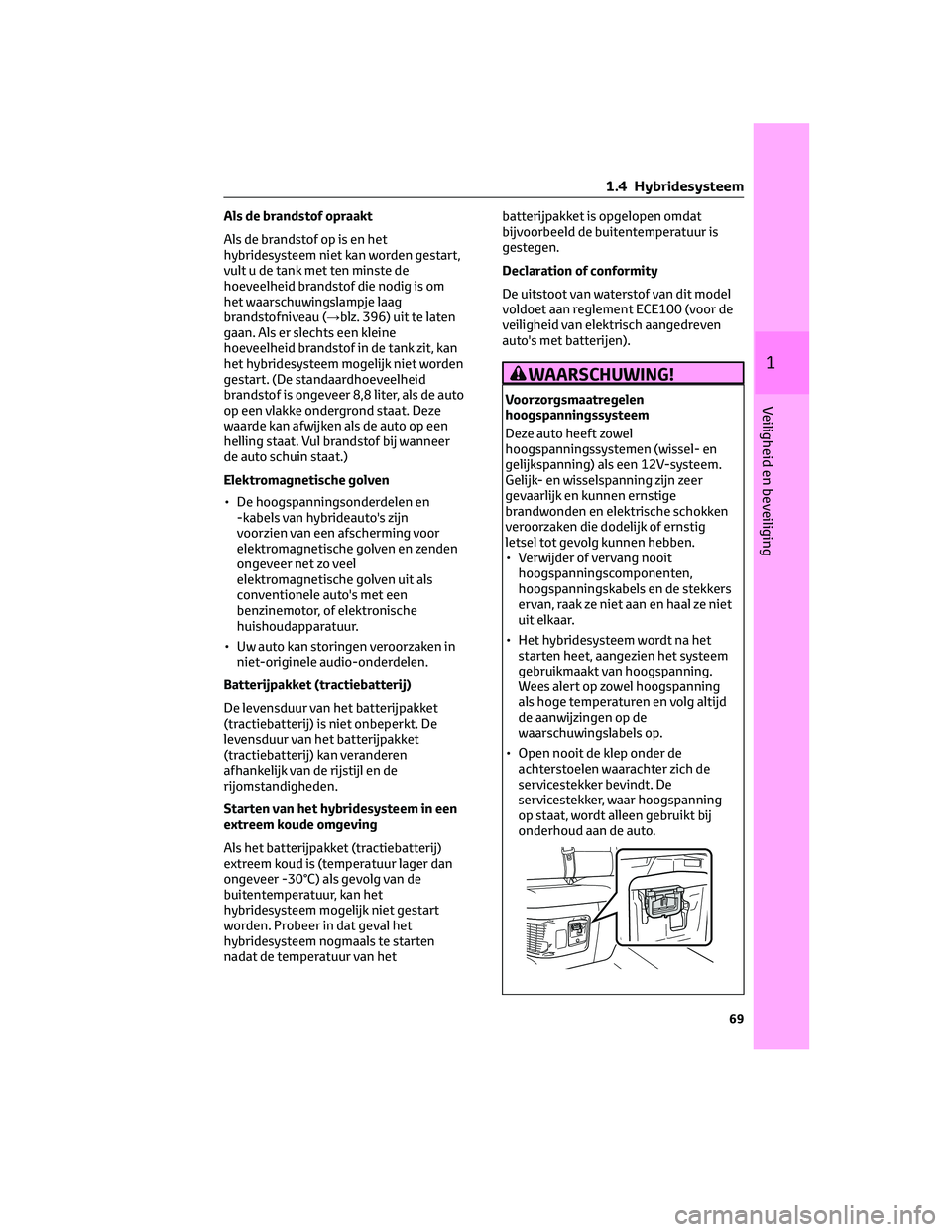

Als de brandstof opraakt
Als de brandstof op is en het
hybridesysteem niet kan worden gestart,
vult u de tank met ten minste de
hoeveelheid brandstof die nodig is om
het waarschuwingslampje laag
brandstofniveau (→blz. 396) uit te laten
gaan. Als er slechts een kleine
hoeveelheid brandstof in de tank zit, kan
het hybridesysteem mogelijk niet worden
gestart. (De standaardhoeveelheid
brandstof is ongeveer 8,8 liter, als de auto
op een vlakke ondergrond staat. Deze
waarde kan afwijken als de auto op een
helling staat. Vul brandstof bij wanneer
de auto schuin staat.)
Elektromagnetische golven
• De hoogspanningsonderdelen en
-kabels van hybrideauto's zijn
voorzien van een afscherming voor
elektromagnetische golven en zenden
ongeveer net zo veel
elektromagnetische golven uit als
conventionele auto's met een
benzinemotor, of elektronische
huishoudapparatuur.
• Uw auto kan storingen veroorzaken in
niet-originele audio-onderdelen.
Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket
(tractiebatterij) is niet onbeperkt. De
levensduur van het batterijpakket
(tractiebatterij) kan veranderen
afhankelijk van de rijstijl en de
rijomstandigheden.
Starten van het hybridesysteem in een
extreem koude omgeving
Als het batterijpakket (tractiebatterij)
extreem koud is (temperatuur lager dan
ongeveer -30°C) als gevolg van de
buitentemperatuur, kan het
hybridesysteem mogelijk niet gestart
worden. Probeer in dat geval het
hybridesysteem nogmaals te starten
nadat de temperatuur van hetbatterijpakket is opgelopen omdat
bijvoorbeeld de buitentemperatuur is
gestegen.
Declaration of conformity
De uitstoot van waterstof van dit model
voldoet aan reglement ECE100 (voor de
veiligheid van elektrisch aangedreven
auto's met batterijen).
WAARSCHUWING!
Voorzorgsmaatregelen
hoogspanningssysteem
Deze auto heeft zowel
hoogspanningssystemen (wissel- en
gelijkspanning) als een 12V-systeem.
Gelijk- en wisselspanning zijn zeer
gevaarlijk en kunnen ernstige
brandwonden en elektrische schokken
veroorzaken die dodelijk of ernstig
letsel tot gevolg kunnen hebben.
• Verwijder of vervang nooit
hoogspanningscomponenten,
hoogspanningskabels en de stekkers
ervan, raak ze niet aan en haal ze niet
uit elkaar.
• Het hybridesysteem wordt na het
starten heet, aangezien het systeem
gebruikmaakt van hoogspanning.
Wees alert op zowel hoogspanning
als hoge temperaturen en volg altijd
de aanwijzingen op de
waarschuwingslabels op.
• Open nooit de klep onder de
achterstoelen waarachter zich de
servicestekker bevindt. De
servicestekker, waar hoogspanning
op staat, wordt alleen gebruikt bij
onderhoud aan de auto.
1 .4 Hybridesysteem
69
1
Veiligheid en beveiliging

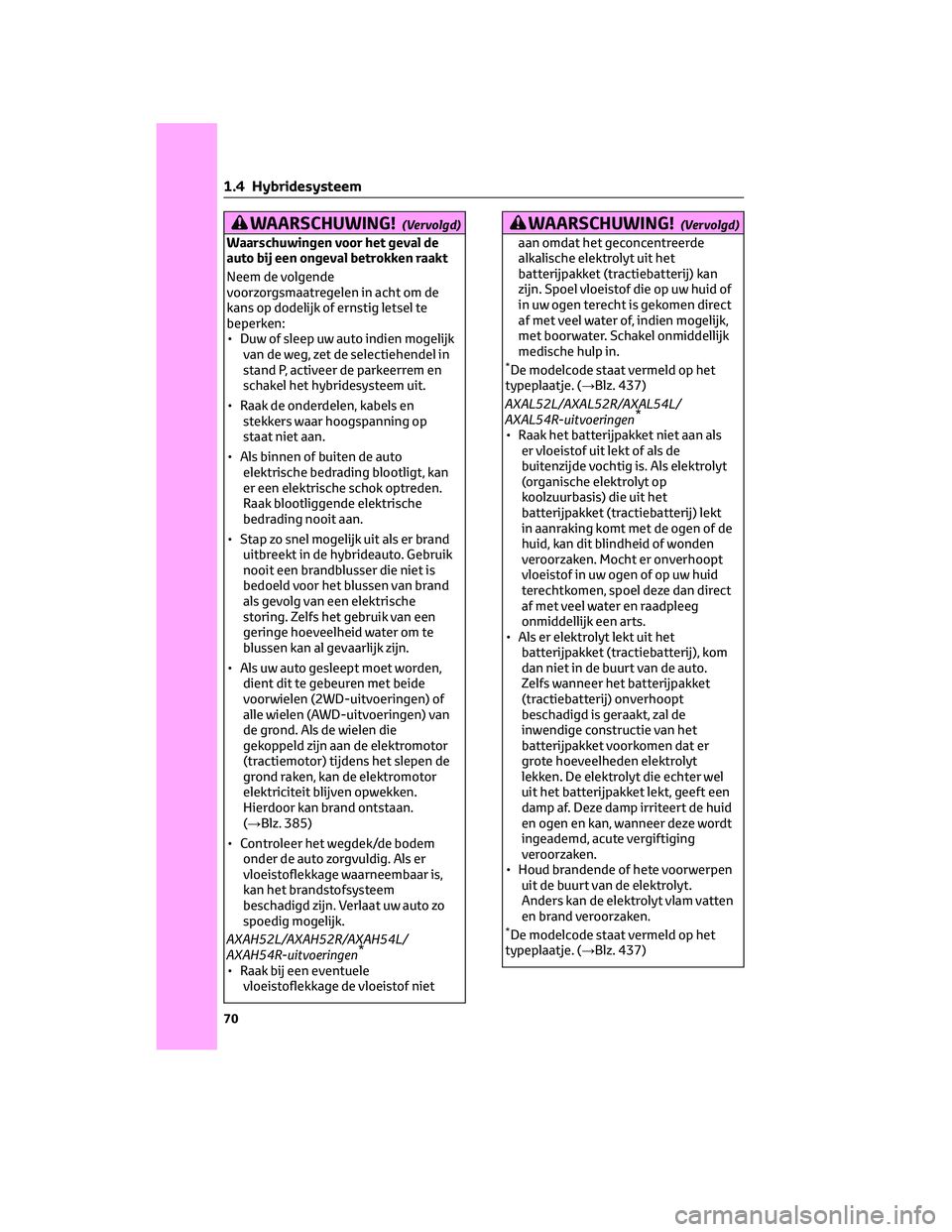

WAARSCHUWING!(Vervolgd)
Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende
voorzorgsmaatregelen in acht om de
kans op dodelijk of ernstig letsel te
beperken:
• Duw of sleep uw auto indien mogelijk
van de weg, zet de selectiehendel in
stand P, activeer de parkeerrem en
schakel het hybridesysteem uit.
• Raak de onderdelen, kabels en
stekkers waar hoogspanning op
staat niet aan.
• Als binnen of buiten de auto
elektrische bedrading blootligt, kan
er een elektrische schok optreden.
Raak blootliggende elektrische
bedrading nooit aan.
• Stap zo snel mogelijk uit als er brand
uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is
bedoeld voor het blussen van brand
als gevolg van een elektrische
storing. Zelfs het gebruik van een
geringe hoeveelheid water om te
blussen kan al gevaarlijk zijn.
• Als uw auto gesleept moet worden,
dient dit te gebeuren met beide
voorwielen (2WD-uitvoeringen) of
alle wielen (AWD-uitvoeringen) van
de grond. Als de wielen die
gekoppeld zijn aan de elektromotor
(tractiemotor) tijdens het slepen de
grond raken, kan de elektromotor
elektriciteit blijven opwekken.
Hierdoor kan brand ontstaan.
(→Blz. 385)
• Controleer het wegdek/de bodem
onder de auto zorgvuldig. Als er
vloeistoflekkage waarneembaar is,
kan het brandstofsysteem
beschadigd zijn. Verlaat uw auto zo
spoedig mogelijk.
AXAH52L/AXAH52R/AXAH54L/
AXAH54R-uitvoeringen*
• Raak bij een eventuele
vloeistoflekkage de vloeistof niet
WAARSCHUWING!(Vervolgd)
aan omdat het geconcentreerde
alkalische elektrolyt uit het
batterijpakket (tractiebatterij) kan
zijn. Spoel vloeistof die op uw huid of
in uw ogen terecht is gekomen direct
af met veel water of, indien mogelijk,
met boorwater. Schakel onmiddellijk
medische hulp in.
*De modelcode staat vermeld op het
typeplaatje. (→Blz. 437)
AXAL52L/AXAL52R/AXAL54L/
AXAL54R-uitvoeringen*
• Raak het batterijpakket niet aan als
er vloeistof uit lekt of als de
buitenzijde vochtig is. Als elektrolyt
(organische elektrolyt op
koolzuurbasis) die uit het
batterijpakket (tractiebatterij) lekt
in aanraking komt met de ogen of de
huid, kan dit blindheid of wonden
veroorzaken. Mocht er onverhoopt
vloeistof in uw ogen of op uw huid
terechtkomen, spoel deze dan direct
af met veel water en raadpleeg
onmiddellijk een arts.
• Als er elektrolyt lekt uit het
batterijpakket (tractiebatterij), kom
dan niet in de buurt van de auto.
Zelfs wanneer het batterijpakket
(tractiebatterij) onverhoopt
beschadigd is geraakt, zal de
inwendige constructie van het
batterijpakket voorkomen dat er
grote hoeveelheden elektrolyt
lekken. De elektrolyt die echter wel
uit het batterijpakket lekt, geeft een
damp af. Deze damp irriteert de huid
en ogen en kan, wanneer deze wordt
ingeademd, acute vergiftiging
veroorzaken.
• Houd brandende of hete voorwerpen
uit de buurt van de elektrolyt.
Anders kan de elektrolyt vlam vatten
en brand veroorzaken.
*De modelcode staat vermeld op het
typeplaatje. (→Blz. 437)
1 .4 Hybridesysteem
70

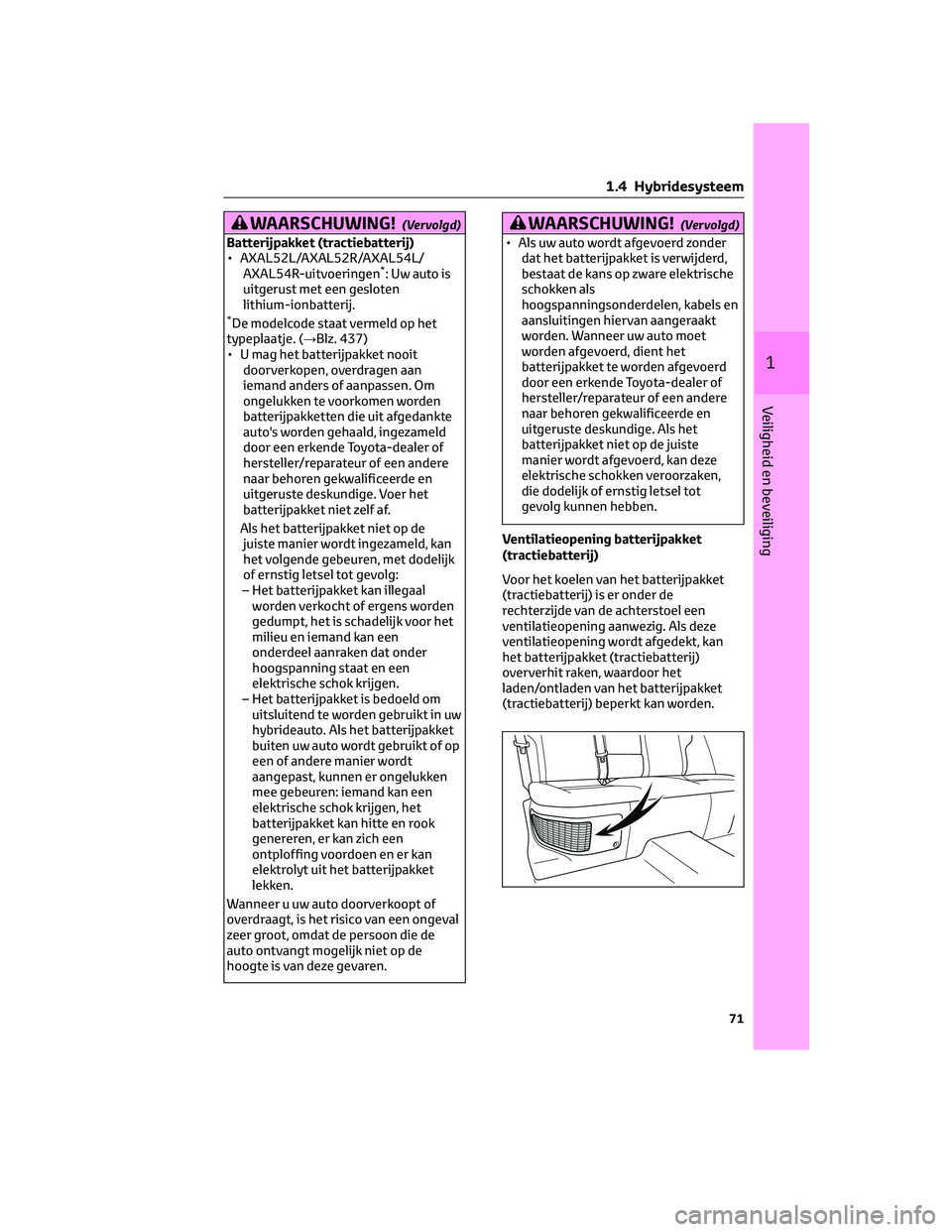

WAARSCHUWING!(Vervolgd)
Batterijpakket (tractiebatterij)
• AXAL52L/AXAL52R/AXAL54L/
AXAL54R-uitvoeringen
*:Uwautois
uitgerust met een gesloten
lithium-ionbatterij.
*De modelcode staat vermeld op het
typeplaatje. (→Blz. 437)
• U mag het batterijpakket nooit
doorverkopen, overdragen aan
iemand anders of aanpassen. Om
ongelukken te voorkomen worden
batterijpakketten die uit afgedankte
auto's worden gehaald, ingezameld
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Voer het
batterijpakket niet zelf af.
Als het batterijpakket niet op de
juiste manier wordt ingezameld, kan
het volgende gebeuren, met dodelijk
of ernstig letsel tot gevolg:
– Het batterijpakket kan illegaal
worden verkocht of ergens worden
gedumpt, het is schadelijk voor het
milieu en iemand kan een
onderdeel aanraken dat onder
hoogspanning staat en een
elektrische schok krijgen.
– Het batterijpakket is bedoeld om
uitsluitend te worden gebruikt in uw
hybrideauto. Als het batterijpakket
buiten uw auto wordt gebruikt of op
een of andere manier wordt
aangepast, kunnen er ongelukken
mee gebeuren: iemand kan een
elektrische schok krijgen, het
batterijpakket kan hitte en rook
genereren, er kan zich een
ontploffing voordoen en er kan
elektrolyt uit het batterijpakket
lekken.
Wanneer u uw auto doorverkoopt of
overdraagt, is het risico van een ongeval
zeer groot, omdat de persoon die de
auto ontvangt mogelijk niet op de
hoogte is van deze gevaren.
WAARSCHUWING!(Vervolgd)
• Als uw auto wordt afgevoerd zonder
dat het batterijpakket is verwijderd,
bestaat de kans op zware elektrische
schokken als
hoogspanningsonderdelen, kabels en
aansluitingen hiervan aangeraakt
worden. Wanneer uw auto moet
worden afgevoerd, dient het
batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Als het
batterijpakket niet op de juiste
manier wordt afgevoerd, kan deze
elektrische schokken veroorzaken,
die dodelijk of ernstig letsel tot
gevolg kunnen hebben.
Ventilatieopening batterijpakket
(tractiebatterij)
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de
rechterzijde van de achterstoel een
ventilatieopening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het
laden/ontladen van het batterijpakket
(tractiebatterij) beperkt kan worden.
1 .4 Hybridesysteem
71
1
Veiligheid en beveiliging

OPMERKING
Ventilatieopening batterijpakket
(tractiebatterij)
• Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de
ventilatieopening blokkeren. Als deze
ventilatieopening wordt afgedekt,
kan het batterijpakket
(tractiebatterij) oververhit raken,
waardoor het laden/ontladen van het
batterijpakket (tractiebatterij)
beperkt kan worden.
• Als er zich stof, enz. heeft verzameld in
de ventilatieopening, maak deze dan
schoon met een stofzuiger om te
voorkomen dat de opening verstopt
raakt.
• Reinig de ventilatieopening
regelmatig om te voorkomen dat
laden/ontladen van het
batterijpakket (tractiebatterij)
beperkt wordt.
• Laat de ventilatieopening niet nat of
vuil worden, anders kan er
kortsluiting ontstaan en kan het
batterijpakket (tractiebatterij)
beschadigd raken.
• Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op het batterijpakket
(tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
• Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de
ventilatieopening nog zichtbaar vuil
is, raden wij u aan het filter te reinigen
of vervangen. Voor meer informatie
over het schoonmaken of vervangen
van het filter, zie blz. 363.
OPMERKING(Vervolgd)
• Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay, zitten
de ventilatieopening en het filter
mogelijk verstopt. Raadpleeg blz. 362
voor informatie over het
schoonmaken van de
ventilatieopening.
Uitschakelsysteem voor noodgevallen
Het uitschakelsysteem voor
noodgevallen zorgt ervoor dat het
hoogspanningssysteem en de
brandstofpomp worden uitgeschakeld als
de botsingssensor een aanrijding met
een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om
de kans op een elektrische schok en
brandstoflekkage tot een minimum te
beperken. Als het uitschakelsysteem voor
noodgevallen in werking is getreden,
kunt u uw auto niet meer starten. Neem
voor het herstarten van het
hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
1 .4 Hybridesysteem
72

Waarschuwingsmelding
hybridesysteem
Als er een storing in het hybridesysteem
optreedt, of als het systeem onjuist wordt
bediend, wordt automatisch een melding
weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet.
Probeer in dit geval het systeem opnieuw
te starten. Neem als het controlelampje
READY niet gaat branden contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1.5 Antidiefstalsysteem
1.5.1 Startblokkering
De sleutels van de auto zijn uitgerust met
ingebouwde transponderchips die
voorkomen dat het hybridesysteem
gestart kan worden met een sleutel die
niet in een eerder stadium is
geregistreerd in de computer van de auto.
Laat de sleutels nooit in de auto achter
als u de auto verlaat.Dit systeem is ontworpen om autodiefstal
te voorkomen, maar absolute beveiliging
tegen elke vorm van diefstal kan niet
worden gegarandeerd.
Bedienen van het systeem
Het controlelampje knippert nadat het
contact UIT is gezet, om aan te geven dat
het systeem in werking is. Het
controlelampje gaat uit als het contact in
stand ACC of AAN is gezet om aan te
geven dat het systeem is uitgeschakeld.
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrije startblokkering.
Omstandigheden waardoor het
systeem mogelijk niet goed werkt
• Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
• Als de sleutel dicht bij of tegen een
sleutel met ingebouwde
transponderchip van een andere auto
wordt gehoudenOPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
1 .4 Hybridesysteem
73
1
Veiligheid en beveiliging

1.5.2 Supervergrendeling*
*Indien aanwezig
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen van de
portieren zowel van buitenaf als van
binnenuit onmogelijk te maken.
Auto's die met dit systeem zijn uitgerust,
zijn voorzien van labels op de zijruiten
voor.
Inschakelen/uitschakelen van de
supervergrendeling
Instelling
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de
buitenportiergreep voor binnen
5 seconden 2 keer aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
voor vast.
Met de afstandsbediening: Druk op
.
WAARSCHUWING!
Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in
als er zich nog personen in de auto
bevinden, omdat de portieren dan niet
van binnenuit kunnen worden
geopend.
1.5.3 Alarm*
*Indien aanwezig
Met licht en geluid worden alarmsignalen
gegeven wanneer er een inbraakpoging
wordt gedetecteerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
• Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instapfunctie
(indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw worden
vergrendeld.)
• De motorkap wordt geopend.
• De inbraaksensor signaleert een
beweging in de auto. (Voorbeeld: een
indringer breekt een ruit en dringt de
auto binnen.)
• Als de hellingsensor een verandering
van de helling van de auto signaleert.
Inschakelen/uitschakelen/uitzetten van
het alarmsysteem
Zaken die gecontroleerd moeten worden
alvorens de auto te vergrendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
• Er is niemand in de auto.
• De zijruiten en het panoramadak
(indien aanwezig) zijn gesloten
voordat het alarm wordt
ingeschakeld.
1 .5 Antidiefstalsysteem
74

• Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto
achtergebleven.
Instelling
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig) of
de afstandsbediening. Na 30 seconden
wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit
volgens een van de onderstaande
manieren:
• Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
• Schakel het hybridesysteem in. (Het
alarm wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrij alarmsysteem.Activeren van het alarm
Het alarm wordt in de volgende gevallen
mogelijk geactiveerd: (Door het alarm te
stoppen wordt het alarmsysteem
uitgeschakeld.)
• De portieren worden ontgrendeld met
de mechanische sleutel.
• Een persoon in de auto opent een
portier, de achterklep of de motorkap
of ontgrendelt de auto met de
vergrendelknop aan de binnenzijde.
• De 12V-accu wordt opgeladen of
vervangen terwijl de auto is
vergrendeld. (→Blz. 426)
1 .5 Antidiefstalsysteem
75
1
Veiligheid en beveiliging

Door alarmsysteem bediende
portiervergrendeling
In de volgende gevallen worden,
afhankelijk van de situatie, de portieren
automatisch vergrendeld om potentiële
indringers buiten de auto te houden:
• Wanneer een in de auto
achtergebleven persoon het portier
ontgrendelt en het alarm wordt
geactiveerd.
• Terwijl het alarm is geactiveerd,
ontgrendelt een in de auto
achtergebleven persoon het portier.
• Bij het bijladen of vervangen van de
12V-accu.
Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat
het wordt uitgeschakeld wanneer de
mechanische sleutel wordt gebruikt om
de auto te ontgrendelen. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 446)
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
Inbraaksensor en hellingsensor
Signalering inbraaksensor en
hellingsensor
• De inbraaksensor signaleert
indringers of een beweging in de auto.
• De hellingsensor signaleert een
verandering van de hoek van de auto
ten opzichte van het wegdek, die
bijvoorbeeld ontstaat als de auto
weggesleept wordt.Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak
kan niet worden gegarandeerd.
De inbraaksensor en hellingsensor
instellen
Als het alarm wordt ingeschakeld, worden
de inbraaksensor en de hellingsensor
automatisch ingesteld. (→Blz. 75)
De inbraaksensor en de hellingsensor
uitschakelen
Als u huisdieren of bewegende
voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor en
de hellingsensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren
reageren op bewegingen binnen in de
auto.
1. Zet het contact UIT.
2. Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de
inbraaksensor en de hellingsensor
weer in te schakelen.
Telkens wanneer de inbraaksensor en
de hellingsensor worden
uitgeschakeld/ingeschakeld, wordt er
een melding weergegeven op het
multi-informatiedisplay.
Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
• Het alarm wordt ingeschakeld zelfs
wanneer de inbraaksensor en de
hellingsensor zijn uitgeschakeld.
1 .5 Antidiefstalsysteem
76

• Nadat de inbraaksensor en de
hellingsensor uitgeschakeld zijn,
worden deze opnieuw ingeschakeld
door op de startknop te drukken of de
portieren te ontgrendelen met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
• De inbraaksensor en de hellingsensor
zullen automatisch weer worden
ingeschakeld wanneer het
alarmsysteem weer wordt
ingeschakeld.
Informatie over de inbraaksensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• Er bevinden zich nog personen of
huisdieren in de auto.
• Een zijruit of het panoramadak (indien
aanwezig) is open.
In dit geval registreert de sensor
mogelijk het volgende:
– Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de
auto
– Ultrasoongolven van apparaten,
zoals de inbraaksensoren van
andere auto's
– Het bewegen van mensen buiten de
auto• Er bevinden zich onstabiele
voorwerpen, zoals loshangende
accessoires of kleding aan
kledinghaakjes, in de auto.
• De auto is geparkeerd op een plek
waar extreme trillingen of geluiden
optreden, zoals in een parkeergarage.
1 .5 Antidiefstalsysteem
77
1
Veiligheid en beveiliging

• Er wordt ijs of sneeuw van de auto
verwijderd, waardoor de auto
herhaaldelijk wordt blootgesteld aan
schokken of trillingen.
• De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
• De auto is blootgesteld aan schokken
die het gevolg zijn van hagel, onweer
of andere van buitenaf komende
herhaalde schokken of trillingen.
Informatie over de hellingsensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• De auto wordt vervoerd per boot,
aanhangwagen, trein, enz.
• De auto staat geparkeerd in een
parkeergarage.
• De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
• Een van de banden verliest zijn
spanning.
• De auto wordt opgekrikt.
• Er doet zich een aardbeving of
wegverzakking voor.
OPMERKING
Ervoor zorgen dat de inbraaksensor
goed werkt
• Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking
van de sensoren in negatieve zin
beïnvloed kan worden.
• Spuit geen luchtverfrisser of andere
producten rechtstreeks in de
openingen van de sensoren.
• Als u andere accessoires installeert
dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat
tussen de bestuurdersstoel en de
stoel van de voorpassagier, werkt de
inbraaksensor mogelijk minder goed.
• De werking van de inbraaksensor
wordt mogelijk gestopt wanneer de
elektronische sleutel zich in de buurt
van de auto bevindt.
1 .5 Antidiefstalsysteem
78
