TOYOTA RAV4 2022 Instructieboekje (in Dutch)

Resetten van de weergave van de
minuten
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer
.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer “Clock :00” (klok :00).
Door op
van de bedieningstoetsen
van het instrumentenpaneel op het
scherm “Clock :00” (klok :00) te drukken,
kunt u de “Minutes” (minuten) instellen
op 00.
• Minuten van 0 tot 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt
weergegeven als 1:00)
• Minuten van 30 tot 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt
weergegeven als 2:00)
Instellen van de tijd
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer
.2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer “Clock :00” (klok :00).
3. Houd op het scherm “Clock :00” (klok
:00)
van de bedieningstoetsen
van het instrumentenpaneel
ingedrukt.
4. Selecteer “12H/24H” (12 uur/24 uur),
“Time” (tijd) of “Minutes” (minuten)
door
ofvan de
bedieningstoetsen van het
instrumentenpaneel te bedienen.
5. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om de weergave
op het display te wijzigen.
Druk als het instellen is voltooid op
om terug te keren naar het vorige
scherm.
Auto's met navigatiesysteem of
multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of de
handleiding voor het multimediasysteem.
2.1 Instrumentenpaneel
89
2
Voertuigstatusinformatie en controlelampjes

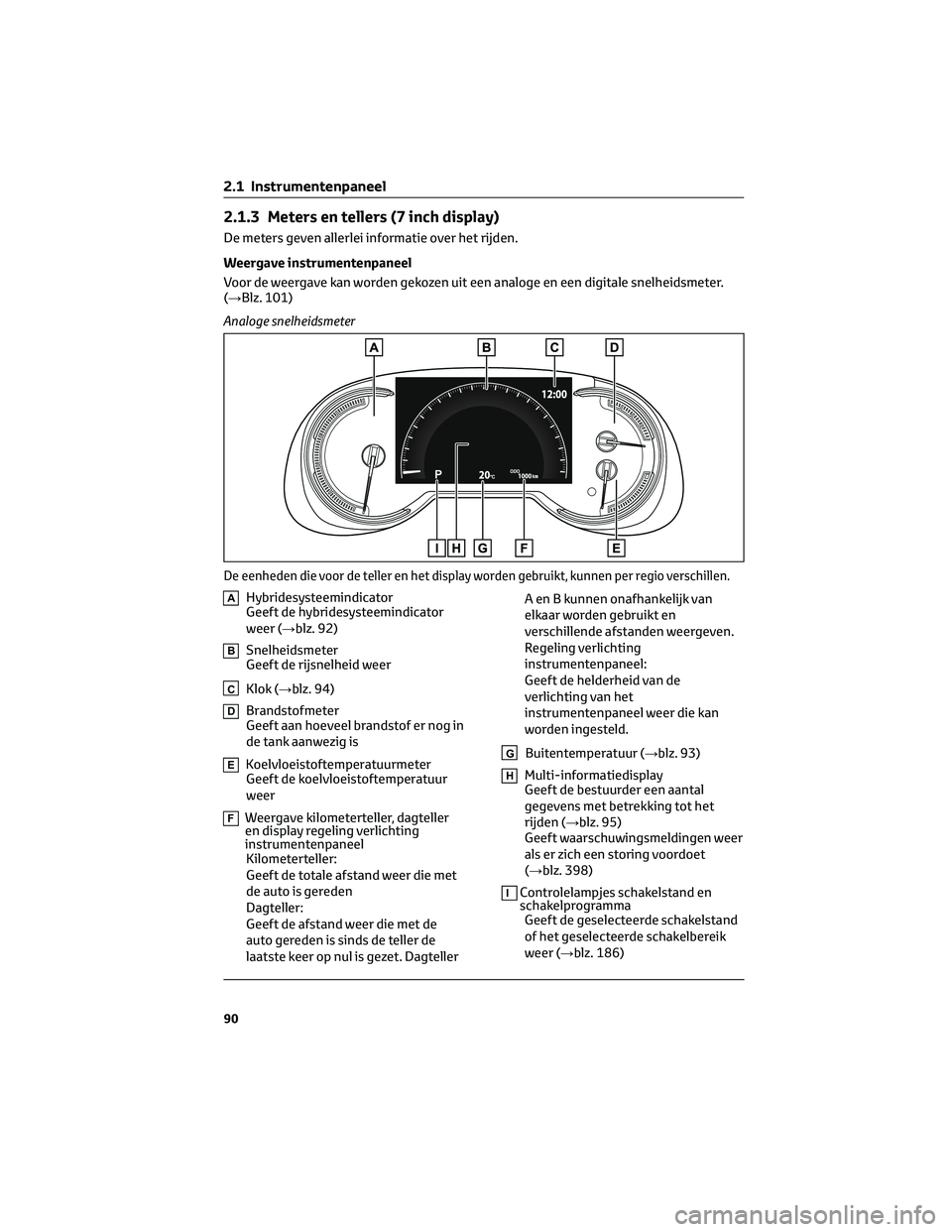

2.1.3 Meters en tellers (7 inch display)
De meters geven allerlei informatie over het rijden.
Weergave instrumentenpaneel
Voor de weergave kan worden gekozen uit een analoge en een digitale snelheidsmeter.
(→Blz. 101)
Analoge snelheidsmeter
AHybridesysteemindicator
Geeft de hybridesysteemindicator
weer (→blz. 92)
BSnelheidsmeter
Geeft de rijsnelheid weer
CKlok (→blz. 94)
DBrandstofmeter
Geeft aan hoeveel brandstof er nog in
de tank aanwezig is
EKoelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur
weer
FWeergave kilometerteller, dagteller
en display regeling verlichting
instrumentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met
de auto is gereden
Dagteller:
Geeft de afstand weer die met de
auto gereden is sinds de teller de
laatste keer op nul is gezet. DagtellerA en B kunnen onafhankelijk van
elkaar worden gebruikt en
verschillende afstanden weergeven.
Regeling verlichting
instrumentenpaneel:
Geeft de helderheid van de
verlichting van het
instrumentenpaneel weer die kan
worden ingesteld.
GBuitentemperatuur (→blz. 93)
HMulti-informatiedisplay
Geeft de bestuurder een aantal
gegevens met betrekking tot het
rijden (→blz. 95)
Geeft waarschuwingsmeldingen weer
als er zich een storing voordoet
(→blz. 398)
IControlelampjes schakelstand en
schakelprogramma
Geeft de geselecteerde schakelstand
of het geselecteerde schakelbereik
weer (→blz. 186)
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
2.1 Instrumentenpaneel
90

Digitale snelheidsmeter
AHybridesysteemindicator
Geeft de hybridesysteemindicator
weer (→blz. 92)
BSnelheidsmeter
Geeft de rijsnelheid weer
CKlok (→blz. 94)
DBrandstofmeter
Geeft aan hoeveel brandstof er nog in
de tank aanwezig is
EKoelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur
weer
FWeergave kilometerteller, dagteller
en display regeling verlichting
instrumentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met
de auto is gereden
Dagteller:
Geeft de afstand weer die met de
auto gereden is sinds de teller de
laatste keer op nul is gezet. Dagteller
A en B kunnen onafhankelijk van
elkaar worden gebruikt en
verschillende afstanden weergeven.Regeling verlichting
instrumentenpaneel:
Geeft de helderheid van de
verlichting van het
instrumentenpaneel weer die kan
worden ingesteld.
GBuitentemperatuur (→blz. 93)
HMulti-informatiedisplay
Geeft de bestuurder een aantal
gegevens met betrekking tot het
rijden (→blz. 95)
Geeft waarschuwingsmeldingen weer
als er zich een storing voordoet
(→blz. 398)
IControlelampjes schakelstand en
schakelprogramma
Geeft de geselecteerde schakelstand
of het geselecteerde schakelbereik
weer (→blz. 186)
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio
verschillen.
2.1 Instrumentenpaneel
91
2
Voertuigstatusinformatie en controlelampjes

Tellers en display worden verlicht als
Het contact staat AAN.
Bij het wijzigen van de rijmodus
• De kleur van de snelheidsmeter wijzigt
overeenkomstig de geselecteerde
rijmodus. (→Blz. 286)
• AWD-uitvoeringen: De kleur van de
snelheidsmeter wijzigt
overeenkomstig de geselecteerde
rijmodus of wanneer de Trail-modus
wordt ingeschakeld. (→Blz. 286,
blz. 288)
Indien de meeteenheden van de
snelheidsmeter kunnen worden
gewijzigd (indien aanwezig)
De andere meeteenheid wordt ook
weergegeven, zoals aangegeven in de
afbeeldingen.
AAnaloge snelheidsmeter
BDigitale snelheidsmeterHybridesysteemindicator
AREADY OFF-gebied
Geeft weer dat het hybridesysteem
niet in werking is.
BLaadgebied
Laat de regeneratiestatus*zien. De
geregenereerde energie wordt
gebruikt om het batterijpakket
(tractiebatterij) te laden.
CHybride eco-gebied
Laat zien dat er niet vaak gebruik
wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder
verschillende omstandigheden.
DEco-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
Als u probeert om de naald tijdens het
rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
EPower-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
2.1 Instrumentenpaneel
92

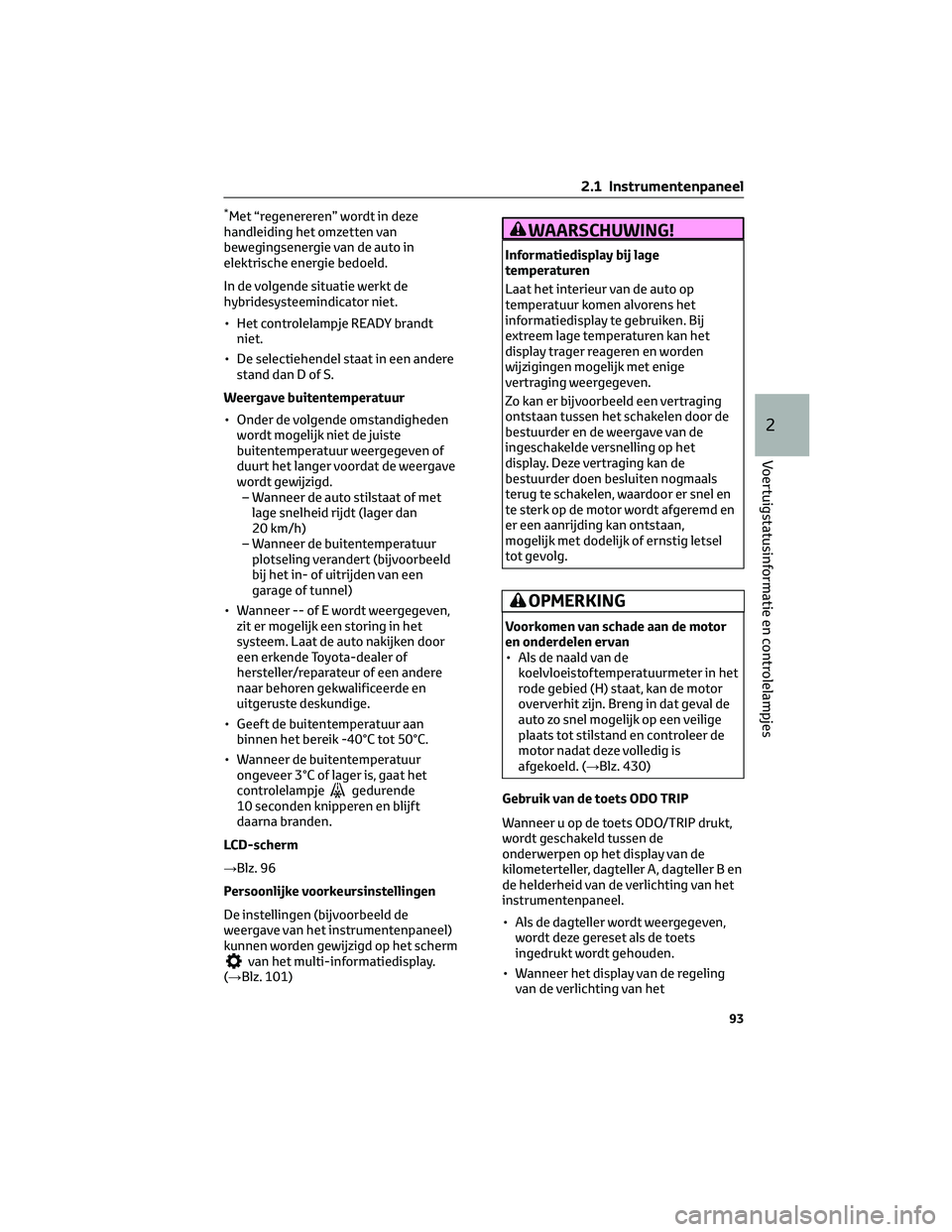

*Met “regenereren” wordt in deze
handleiding het omzetten van
bewegingsenergie van de auto in
elektrische energie bedoeld.
In de volgende situatie werkt de
hybridesysteemindicator niet.
• Het controlelampje READY brandt
niet.
• De selectiehendel staat in een andere
stand dan D of S.
Weergave buitentemperatuur
• Onder de volgende omstandigheden
wordt mogelijk niet de juiste
buitentemperatuur weergegeven of
duurt het langer voordat de weergave
wordt gewijzigd.
– Wanneer de auto stilstaat of met
lage snelheid rijdt (lager dan
20 km/h)
– Wanneer de buitentemperatuur
plotseling verandert (bijvoorbeeld
bij het in- of uitrijden van een
garage of tunnel)
• Wanneer -- of E wordt weergegeven,
zit er mogelijk een storing in het
systeem. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Geeft de buitentemperatuur aan
binnen het bereik -40°C tot 50°C.
• Wanneer de buitentemperatuur
ongeveer 3°C of lager is, gaat het
controlelampje
gedurende
10 seconden knipperen en blijft
daarna branden.
LCD-scherm
→Blz. 96
Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld de
weergave van het instrumentenpaneel)
kunnen worden gewijzigd op het scherm
van het multi-informatiedisplay.
(→Blz. 101)
WAARSCHUWING!
Informatiedisplay bij lage
temperaturen
Laat het interieur van de auto op
temperatuur komen alvorens het
informatiedisplay te gebruiken. Bij
extreem lage temperaturen kan het
display trager reageren en worden
wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het
display. Deze vertraging kan de
bestuurder doen besluiten nogmaals
terug te schakelen, waardoor er snel en
te sterk op de motor wordt afgeremd en
er een aanrijding kan ontstaan,
mogelijk met dodelijk of ernstig letsel
tot gevolg.
OPMERKING
Voorkomen van schade aan de motor
en onderdelen ervan
• Als de naald van de
koelvloeistoftemperatuurmeter in het
rode gebied (H) staat, kan de motor
oververhit zijn. Breng in dat geval de
auto zo snel mogelijk op een veilige
plaats tot stilstand en controleer de
motor nadat deze volledig is
afgekoeld. (→Blz. 430)
Gebruik van de toets ODO TRIP
Wanneer u op de toets ODO/TRIP drukt,
wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagteller B en
de helderheid van de verlichting van het
instrumentenpaneel.
• Als de dagteller wordt weergegeven,
wordt deze gereset als de toets
ingedrukt wordt gehouden.
• Wanneer het display van de regeling
van de verlichting van het
2.1 Instrumentenpaneel
93
2
Voertuigstatusinformatie en controlelampjes

instrumentenpaneel wordt
weergegeven, kunt u de helderheid
van de verlichting van het
instrumentenpaneel afstellen door de
toets ingedrukt te houden.
Afstellen helderheid
instrumentenpaneel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk
worden aangepast wanneer de
achterlichten branden en wanneer de
achterlichten uit zijn. Wanneer de
omgeving echter licht is (bijvoorbeeld
overdag), wordt de helderheid van de
verlichting van het instrumentenpaneel
niet aangepast wanneer de
achterlichten worden ingeschakeld.
Afstellen van de klok
De klok kan worden ingesteld via het
multi-informatiedisplay of het
navigatie-/multimediasysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clock :00” (klok :00)
weer te geven via het scherm
op het
multi-informatiedisplay, kunt u de
volgende instellingen met betrekking tot
de klok wijzigen.
• Resetten van de weergave van de
minuten
• Wijzigen van de klok tussen 12-uurs-
en 24-uursweergave.
• Instellen van de tijdResetten van de weergave van de
minuten
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer
.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer “Clock :00” (klok :00).
Door op
van de bedieningstoetsen
van het instrumentenpaneel op het
scherm “Clock :00” (klok :00) te drukken,
kunt u de “Minutes” (minuten) instellen
op 00.
• Minuten van 0 tot 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt
weergegeven als 1:00)
• Minuten van 30 tot 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt
weergegeven als 2:00)
Instellen van de tijd
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer
.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel op het stuurwiel
en selecteer “Clock :00” (klok :00).
3. Houd op het scherm “Clock :00” (klok
:00)
van de bedieningstoetsen
van het instrumentenpaneel
ingedrukt.
4. Selecteer “12H/24H” (12 uur/24 uur),
“Time” (tijd) of “Minutes” (minuten)
door
ofvan de
bedieningstoetsen van het
instrumentenpaneel te bedienen.
5. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om de weergave
op het display te wijzigen.
2.1 Instrumentenpaneel
94

Druk als het instellen is voltooid opom terug te keren naar het vorige
scherm.
Auto's met navigatiesysteem of
multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of de
handleiding voor het multimediasysteem.
2.1.4 Multi-informatiedisplay
Het multi-informatiedisplay wordt
gebruikt om informatie met betrekking
tot het brandstofverbruik en
verschillende soorten rijgerelateerde
informatie weer te geven. Het
multi-informatiedisplay kan ook worden
gebruikt voor het wijzigen van de
display-instellingen en andere
instellingen.
Informatie op display
De onderstaande informatie wordt op het
multi-informatiedisplay weergegeven.
Auto's met 4,2 inch display
AInformatie ondersteunend systeem
Geeft herkende verkeersborden weer
terwijl het RSA-systeem (indien
aanwezig) in werking is. (→Blz. 230)
Geeft een afbeelding weer wanneer
de onderstaande systemen in
werking zijn en een ander
menu-icoon dan
wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien
aanwezig) (→blz. 220)• Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien
aanwezig) (→blz. 234)
• Cruise control (indien aanwezig)
(→blz. 245)
• Snelheidsbegrenzer (indien
aanwezig) (→blz. 247)
BMenu-iconen (→blz. 97)
CInformatiedisplayzone
Er kunnen verschillende soorten
informatie worden weergegeven door
een menu-icoon te selecteren.
Daarnaast kunnen in bepaalde
situaties pop-updisplays met
waarschuwingen of suggesties/tips
worden weergegeven.
Auto's met 7 inch display
AInformatie ondersteunend systeem
Geeft herkende verkeersborden weer
terwijl het RSA-systeem (indien
aanwezig) in werking is. (→Blz. 230)
Geeft een afbeelding weer wanneer
de onderstaande systemen in
werking zijn en een ander
menu-icoon dan
wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien
aanwezig) (→blz. 220)
• Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien
aanwezig) (→blz. 234)
• Cruise control (indien aanwezig)
(→blz. 245)
2.1 Instrumentenpaneel
95
2
Voertuigstatusinformatie en controlelampjes

• Snelheidsbegrenzer (indien
aanwezig) (→blz. 247)
BInformatiedisplayzone
Er kunnen verschillende soorten
informatie worden weergegeven door
een menu-icoon te selecteren.
Daarnaast kunnen in bepaalde
situaties pop-updisplays met
waarschuwingen of suggesties/tips
worden weergegeven.
CMenu-iconen (→blz. 97)
Het multi-informatiedisplay wordt
weergegeven wanneer
Het contact staat AAN.
Bij het wijzigen van de rijmodus
• De achtergrondkleur van het
multi-informatiedisplay wijzigt
overeenkomstig de geselecteerde
rijmodus. (→Blz. 286)
• AWD-uitvoeringen: De
achtergrondkleur van het
multi-informatiedisplay wijzigt
overeenkomstig de geselecteerde
rijmodus of wanneer de Trail-modus
wordt ingeschakeld. (→Blz. 286,
blz. 288)
LCD-scherm
Op het scherm kunnen kleine vlekjes of
lichte puntjes verschijnen. Dit
verschijnsel is kenmerkend voor
LCD-schermen en u kunt het scherm
zonder problemen blijven gebruiken.
De weergave wijzigen
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen van
het instrumentenpaneel.AScrol door het scherm*/wijzig het
scherm*/beweeg de cursor
BIndrukken: Invoeren/instellen
Ingedrukt houden: Resetten/
weergeven van de aan de
persoonlijke voorkeur aanpasbaar
items
CTerugkeren naar het vorige scherm
DWeergeven van verzonden/
ontvangen oproepen en
oproepgeschiedenis (indien
aanwezig)
Wanneer het handsfree-systeem is
aangesloten, worden de verzonden en
ontvangen oproepen weergegeven.
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of
de handleiding voor het
multimediasysteem voor meer
informatie over het handsfree-
systeem.
*Op schermen waar doorheen kan
worden gescrold en waarvan de weergave
kan worden veranderd, wordt een
scrollbar of een rond icoon met het aantal
geregistreerde schermen weergegeven.
WAARSCHUWING!
Waarschuwingen voor het gebruik
tijdens het rijden
Probeer uit veiligheidsoverwegingen
tijdens het rijden de bedieningstoets
van het instrumentenpaneel zo min
mogelijk te bedienen en blijf tijdens het
rijden niet continu naar het
multi-informatiedisplay kijken. Breng
de auto tot stilstand en bedien de
2.1 Instrumentenpaneel
96

WAARSCHUWING!(Vervolgd)
bedieningstoets van het
instrumentenpaneel. Als u dat niet
doet, kunt u een stuurfout maken,
waardoor een ongeval kan ontstaan.

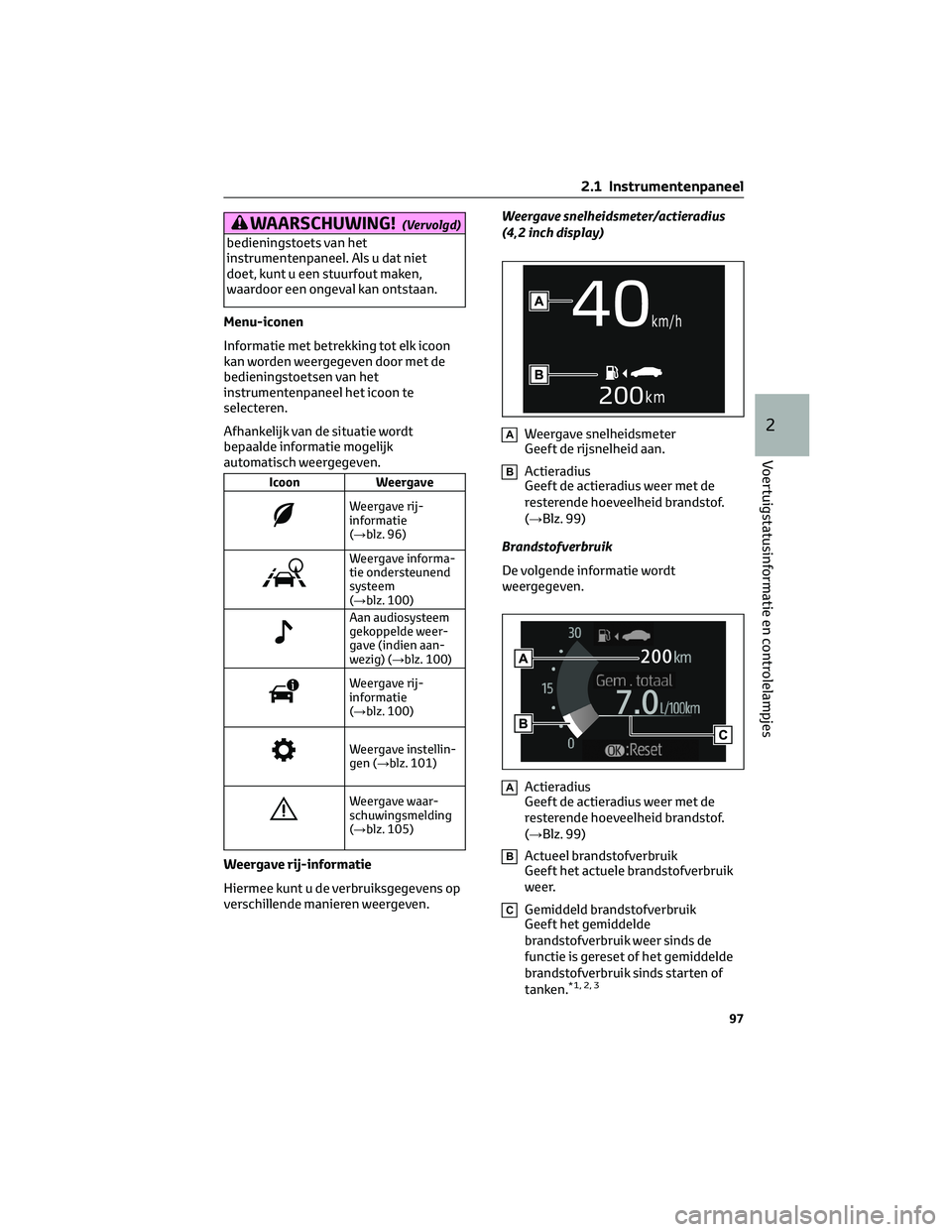

Menu-iconen
Informatie met betrekking tot elk icoon
kan worden weergegeven door met de
bedieningstoetsen van het
instrumentenpaneel het icoon te
selecteren.
Afhankelijk van de situatie wordt
bepaalde informatie mogelijk
automatisch weergegeven.
Icoon Weergave
Weergave rij-
informatie
(→blz. 96)
Weergave informa-
tie ondersteunend
systeem
(→blz. 100)
Aan audiosysteem
gekoppelde weer-
gave (indien aan-
wezig) (→blz. 100)
Weergave rij-
informatie
(→blz. 100)
Weergave instellin-
gen (→blz. 101)
Weergave waar-
schuwingsmelding
(→blz. 105)
Weergave rij-informatie
Hiermee kunt u de verbruiksgegevens op
verschillende manieren weergeven.Weergave snelheidsmeter/actieradius
(4,2 inch display)
AWeergave snelheidsmeter
Geeft de rijsnelheid aan.
BActieradius
Geeft de actieradius weer met de
resterende hoeveelheid brandstof.
(→Blz. 99)
Brandstofverbruik
De volgende informatie wordt
weergegeven.
AActieradius
Geeft de actieradius weer met de
resterende hoeveelheid brandstof.
(→Blz. 99)
BActueel brandstofverbruik
Geeft het actuele brandstofverbruik
weer.
CGemiddeld brandstofverbruik
Geeft het gemiddelde
brandstofverbruik weer sinds de
functie is gereset of het gemiddelde
brandstofverbruik sinds starten of
tanken.
*1, 2, 3
2.1 Instrumentenpaneel
97
2
Voertuigstatusinformatie en controlelampjes

Het gemiddelde brandstofverbruik
dat wordt geselecteerd via “Fuel
Economy” (brandstofverbruik) op het
scherm
wordt weergegeven.
(→Blz. 101)
*1Gebruik het weergegeven
brandstofverbruik slechts ter referentie.
*2Het gemiddelde brandstofverbruik
sinds het resetten van de functie kan
worden gereset door
ingedrukt te
houden.
*3Het gemiddelde brandstofverbruik
sinds starten wordt telkens wanneer het
hybridesysteem wordt uitgeschakeld
gereset.

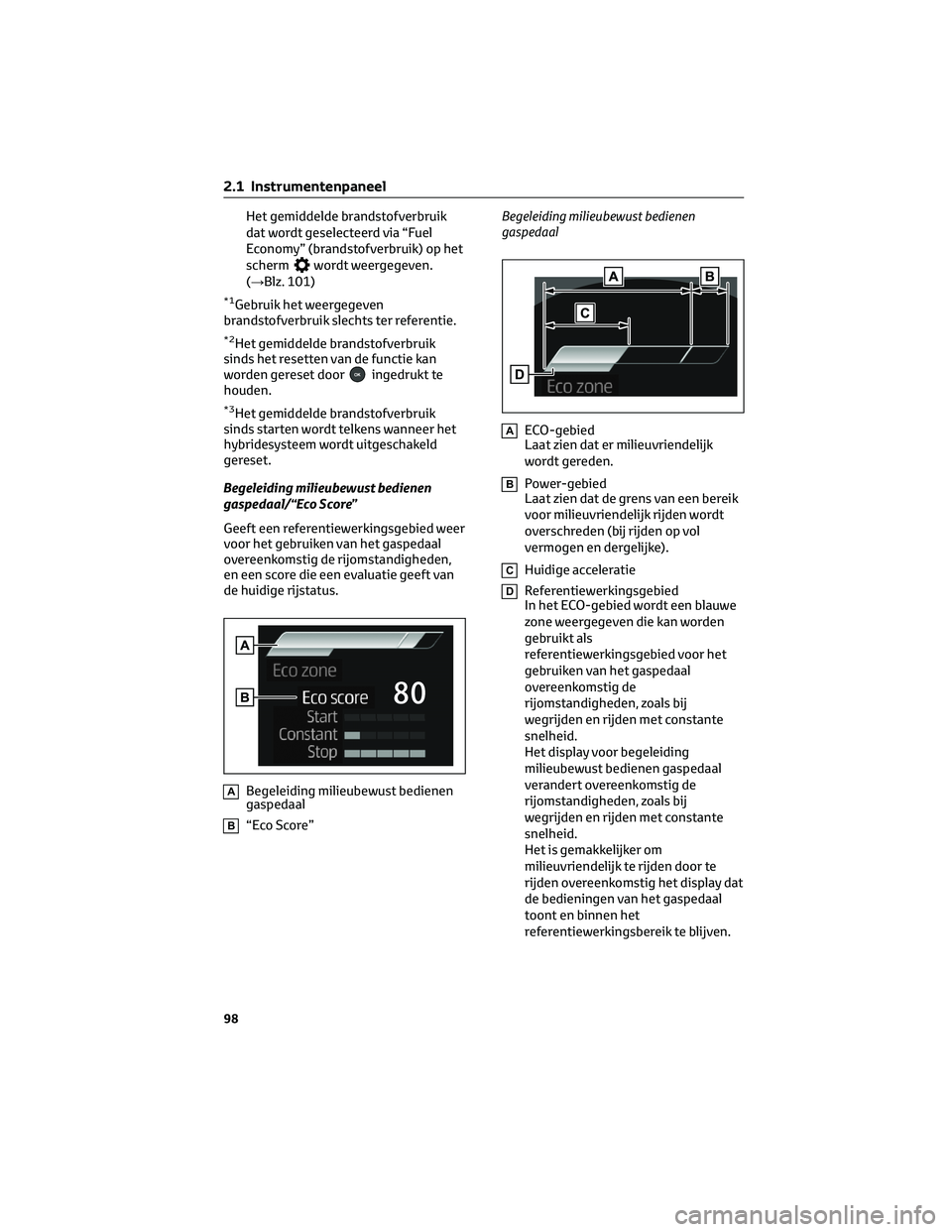

Begeleiding milieubewust bedienen
gaspedaal/“Eco Score”
Geeft een referentiewerkingsgebied weer
voor het gebruiken van het gaspedaal
overeenkomstig de rijomstandigheden,
en een score die een evaluatie geeft van
de huidige rijstatus.
ABegeleiding milieubewust bedienen
gaspedaal
B“Eco Score”Begeleiding milieubewust bedienen
gaspedaal
AECO-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
BPower-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
CHuidige acceleratie
DReferentiewerkingsgebied
In het ECO-gebied wordt een blauwe
zone weergegeven die kan worden
gebruikt als
referentiewerkingsgebied voor het
gebruiken van het gaspedaal
overeenkomstig de
rijomstandigheden, zoals bij
wegrijden en rijden met constante
snelheid.
Het display voor begeleiding
milieubewust bedienen gaspedaal
verandert overeenkomstig de
rijomstandigheden, zoals bij
wegrijden en rijden met constante
snelheid.
Het is gemakkelijker om
milieuvriendelijk te rijden door te
rijden overeenkomstig het display dat
de bedieningen van het gaspedaal
toont en binnen het
referentiewerkingsbereik te blijven.
2.1 Instrumentenpaneel
98
