TOYOTA RAV4 2022 Návod na použití (in Czech)

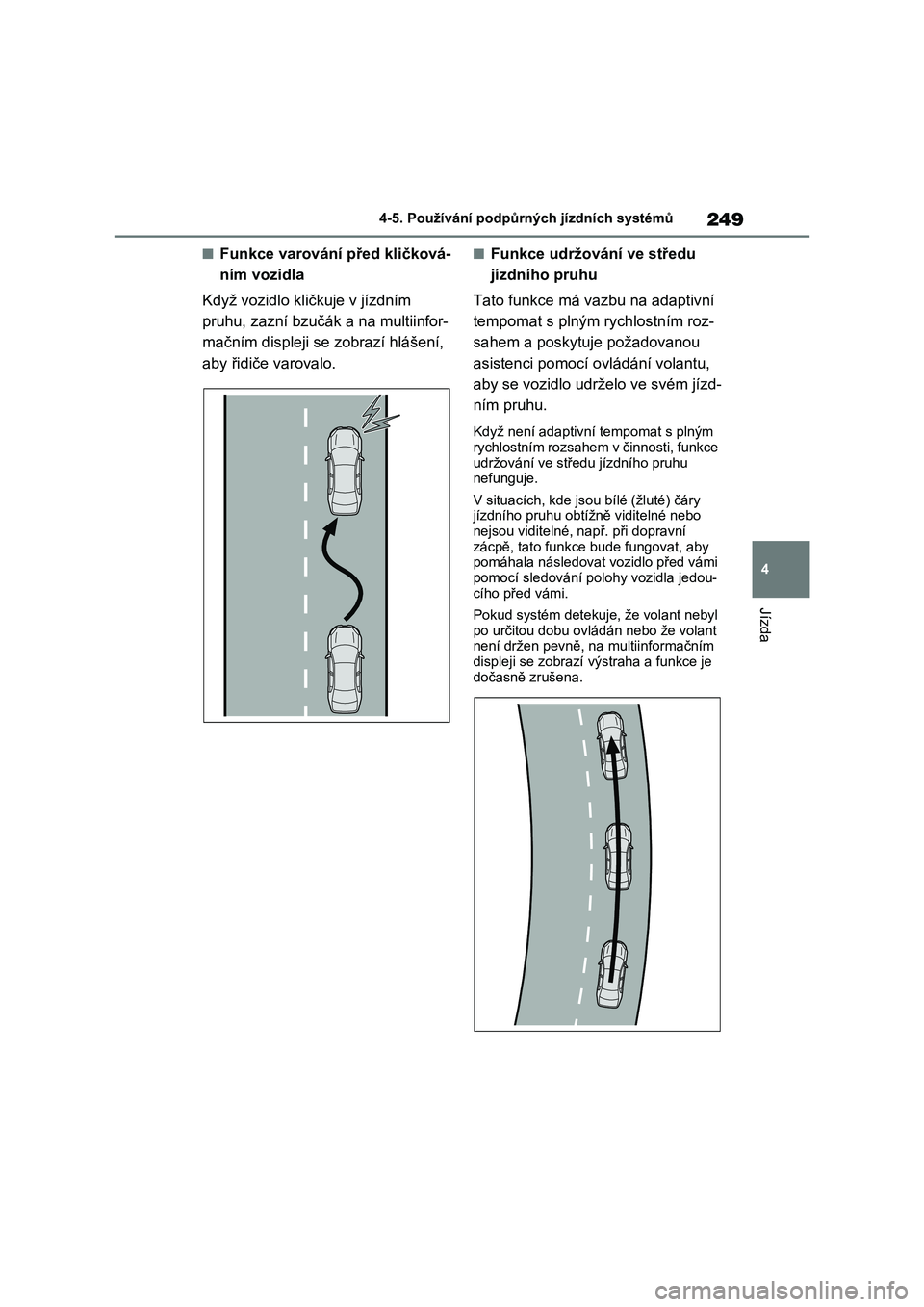

249
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce varování před kličková-
ním vozidla
Když vozidlo kličkuje v jízdním
pruhu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným rychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ov ládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní t empomat s plným rychlostním rozsahem v činnosti, funkce
udržování ve středu jízdního pruhu
nefunguje.
V situacích, kde jsou bílé (žluté) čáry
jízdního pruhu obtí žně viditelné nebo nejsou viditelné, např. při dopravní
zácpě, tato funkce bude fungovat, aby
pomáhala následovat vozidlo před vámi pomocí sledování polohy vozidla jedou-
cího před vámi.
Pokud systém detekuj e, že volant nebyl
po určitou dobu ovládán nebo že volant
není držen pevně, na multiinformačním displeji se zobrazí výstraha a funkce je
dočasně zrušena.

2504-5. Používání podpůrných jízdních systémů
Pro zapnutí systému LTA stiskněte
spínač LTA.
Indikátor LTA se ro zsvítí a na multiinfor- mačním displeji se zobrazí hlášení.
Opětovným stisknutím spínače LTA
se systém LTA vypne.
Když je systém LTA zapnut nebo
vypnut, činnost syst ému LTA bude při příštím nastartování hybridního systému
pokračovat ve stejném stavu.
Indikátor LTA
Stav rozsvícení ind ikátoru informuje řidiče o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Bliká oranžově: Fun kce výstrahy při opuštění pruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis- plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funkce
asistence řízení nebo funkce udržování ve středu jízdního pr uhu je v činnosti.
Jsou zobrazeny obě vnější strany jízd-
ního pruhu: Signalizuje, že asistence
volantu funkce udržo vání ve středu jízd-
ního pruhu je v činnosti.
Je zobrazena jedna v nější strana jízd- ního pruhu: Signalizuje, že asistence
volantu funkce asist ence řízení je v čin-
nosti.
Obě vnější strany jízdního pruhu blikají: Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve stře du jízdního pruhu
(funkce udržování v e středu jízdního pruhu).
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence řízení funkce udržování ve středu jízdního pruhu je
v činnosti pomocí sledování polohy vozi-
dla před vámi.
Když je zobrazeno zobrazení sledovací jízdy, pokud se vozid lo před vámi pohy-
buje, vaše vozidlo se může také pohy-
bovat stejným směr em. Vždy věnujte pozornost vašemu o kolí a ovládejte
volant podle potřeby, abyste opravili
dráhu vozidla a za jistili bezpečnost.
Zobrazení funkce výstrahy při
opuštění pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Zapnutí systému LTA
Indikace na multiinformač-
ním displeji
A
B
C
D

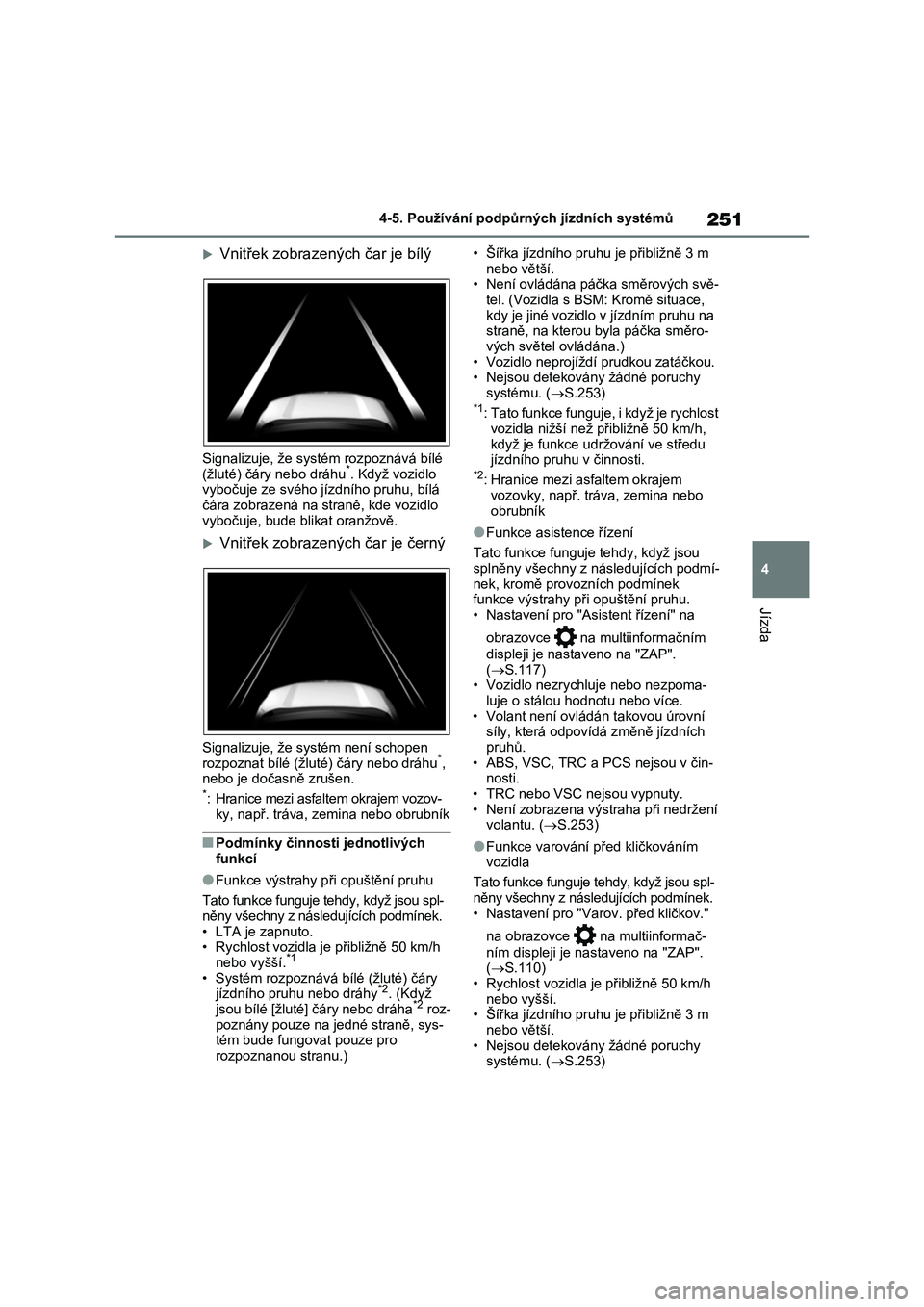

251
4
4-5. Používání podpůrných jízdních systémů
Jízda
Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává bílé (žluté) čáry nebo dráhu*. Když vozidlo
vybočuje ze svého jíz dního pruhu, bílá
čára zobrazená na st raně, kde vozidlo vybočuje, bude blikat oranžově.
Vnitřek zobrazených čar je černý
Signalizuje, že systém není schopen
rozpoznat bílé (žlut é) čáry nebo dráhu*,
nebo je dočasně zrušen.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zem ina nebo obrubník
■Podmínky činnosti jednotlivých
funkcí
●Funkce výstrahy p ři opuštění pruhu
Tato funkce funguje t ehdy, když jsou spl-
něny všechny z následujících podmínek. • LTA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h
nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry
jízdního pruhu nebo dráhy*2. (Když
jsou bílé [žluté] čáry nebo dráha*2 roz- poznány pouze na jedné straně, sys-
tém bude fungovat pouze pro
rozpoznanou stranu.)
• Šířka jízdního pruhu je přibližně 3 m
nebo větší. • Není ovládána páčka směrových svě-
tel. (Vozidla s BSM: Kromě situace,
kdy je jiné vozidlo v jízdním pruhu na straně, na kterou byla páčka směro-
vých světel ovládána.)
• Vozidlo neprojíždí prudkou zatáčkou. • Nejsou detekovány žádné poruchy
systému. ( S.253)*1: Tato funkce funguje, i když je rychlost vozidla nižší než přibližně 50 km/h,
když je funkce udr žování ve středu
jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem
vozovky, např. tráva, zemina nebo
obrubník
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou splněny všechny z následujících podmí-
nek, kromě provozních podmínek
funkce výstrahy při opuštění pruhu. • Nastavení pro "As istent řízení" na
obrazovce na multiinformačním
displeji je nastaveno na "ZAP".
( S.117) • Vozidlo nezrychlu je nebo nezpoma-
luje o stálou hodnotu nebo více.
• Volant není ovládá n takovou úrovní síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v čin- nosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výst raha při nedržení volantu. ( S.253)
●Funkce varování před kličkováním vozidla
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek. • Nastavení pro "Varov. před kličkov."
na obrazovce na multiinformač-
ním displeji je nastaveno na "ZAP".
( S.110) • Rychlost vozidla je přibližně 50 km/h
nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy
systému. ( S.253)

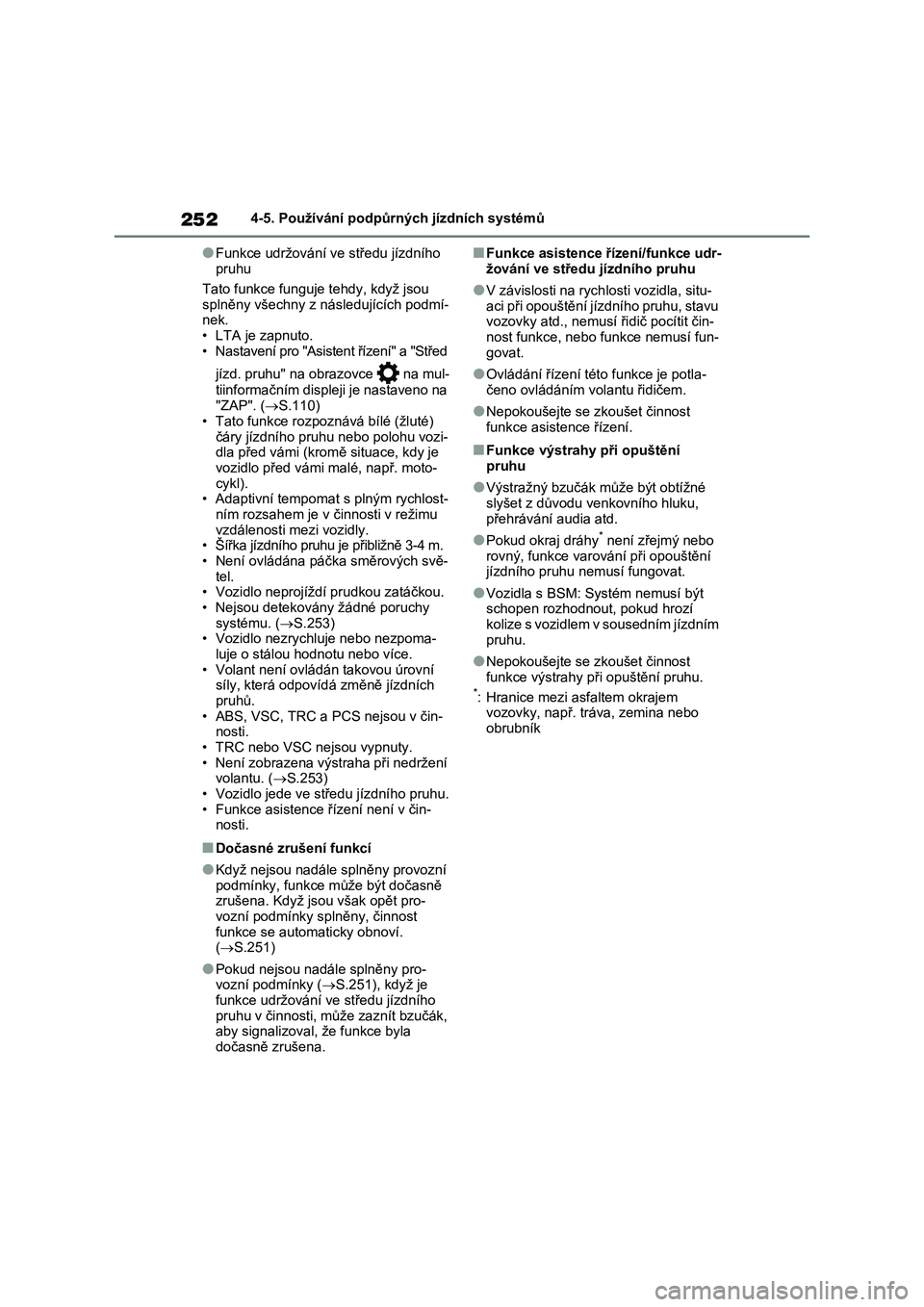

2524-5. Používání podpůrných jízdních systémů
●Funkce udržování ve středu jízdního
pruhu
Tato funkce funguje tehdy, když jsou
splněny všechny z následujících podmí-
nek. • LTA je zapnuto.
• Nastavení pro "Asis tent řízení" a "Střed
jízd. pruhu" na obrazovce na mul-
tiinformačním displeji je nastaveno na
"ZAP". ( S.110)
• Tato funkce rozpoznává bílé (žluté)
čáry jízdního pruhu nebo polohu vozi- dla před vámi (krom ě situace, kdy je
vozidlo před vámi malé, např. moto-
cykl). • Adaptivní tempomat s plným rychlost-
ním rozsahem je v činnosti v režimu
vzdálenosti mezi vozidly. • Šířka jízdního pruhu je přibližně 3-4 m.
• Není ovládána páčka směrových svě-
tel. • Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy
systému. ( S.253) • Vozidlo nezrychluje nebo nezpoma-
luje o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní síly, která odpovíd á změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v čin- nosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výstraha při nedržení volantu. ( S.253)
• Vozidlo jede ve středu jízdního pruhu.
• Funkce asistence ř ízení není v čin- nosti.
■Dočasné zrušení funkcí
●Když nejsou nadále splněny provozní podmínky, funkce může být dočasně
zrušena. Když jsou však opět pro-
vozní podmínky sp lněny, činnost funkce se auto maticky obnoví.
( S.251)
●Pokud nejsou nadále splněny pro-
vozní podmínky ( S.251), když je
funkce udržování ve středu jízdního pruhu v činnosti, můž e zaznít bzučák,
aby signalizoval, že funkce byla
dočasně zrušena.
■Funkce asistence řízení/funkce udr-
žování ve středu jízdního pruhu
●V závislosti na rych losti vozidla, situ-
aci při opouštění j ízdního pruhu, stavu vozovky atd., nemusí řidič pocítit čin-
nost funkce, nebo funkce nemusí fun-
govat.
●Ovládání řízení tét o funkce je potla-
čeno ovládáním volantu řidičem.
●Nepokoušejte se zkoušet činnost
funkce asistence řízení.
■Funkce výstrahy při opuštění pruhu
●Výstražný bzučák může být obtížné slyšet z důvodu venkovního hluku,
přehrávání audia atd.
●Pokud okraj dráhy* není zřejmý nebo
rovný, funkce varování při opouštění
jízdního pruhu nemusí fungovat.
●Vozidla s BSM: Systém nemusí být
schopen rozhodnout, pokud hrozí kolize s vozidlem v sousedním jízdním
pruhu.
●Nepokoušejte se zkoušet činnost
funkce výstrahy př i opuštění pruhu.*: Hranice mezi asfaltem okrajem vozovky, např. trá va, zemina nebo
obrubník

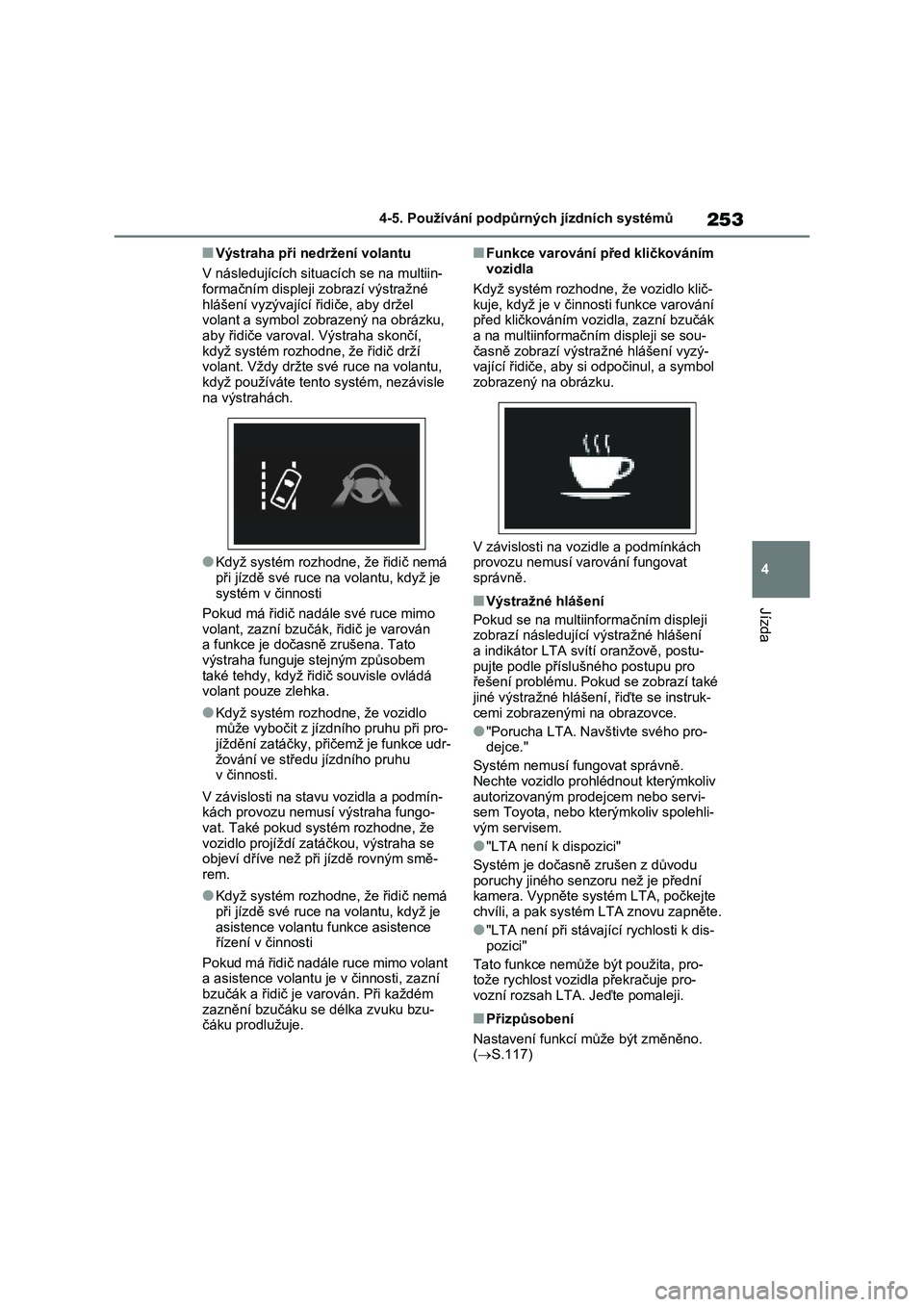

253
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Výstraha při nedržení volantu
V následujících situac ích se na multiin- formačním displeji zobrazí výstražné
hlášení vyzývající řid iče, aby držel
volant a symbol zobrazený na obrázku, aby řidiče varoval. Výstraha skončí,
když systém rozhodne, že řidič drží
volant. Vždy držte s vé ruce na volantu, když používáte tent o systém, nezávisle
na výstrahách.
●Když systém rozhodne, že řidič nemá
při jízdě své ruce na volantu, když je
systém v činnosti
Pokud má řidič nadále své ruce mimo
volant, zazní bzučák, řidič je varován
a funkce je dočasně zrušena. Tato výstraha funguje st ejným způsobem
také tehdy, když řidi č souvisle ovládá
volant pouze zlehka.
●Když systém rozhodne, že vozidlo
může vybočit z jízdn ího pruhu při pro- jíždění zatáčky, přičemž je funkce udr-
žování ve středu jízdního pruhu
v činnosti.
V závislosti na stav u vozidla a podmín-
kách provozu nemus í výstraha fungo- vat. Také pokud systém rozhodne, že
vozidlo projíždí zat áčkou, výstraha se
objeví dříve než při jízdě rovným smě- rem.
●Když systém rozhodne, že řidič nemá při jízdě své ruce na volantu, když je
asistence volantu funkce asistence
řízení v činnosti
Pokud má řidič nadále ruce mimo volant a asistence volantu je v činnosti, zazní
bzučák a řidič je varován. Při každém
zaznění bzučáku se délka zvuku bzu- čáku prodlužuje.
■Funkce varování před kličkováním
vozidla
Když systém rozhodne , že vozidlo klič-
kuje, když je v činnosti funkce varování
před kličkováním vozi dla, zazní bzučák a na multiinformačním displeji se sou-
časně zobrazí výstražné hlášení vyzý-
vající řidiče, aby s i odpočinul, a symbol zobrazený na obrázku.
V závislosti na vo zidle a podmínkách provozu nemusí va rování fungovat
správně.
■Výstražné hlášení
Pokud se na mu ltiinformačním displeji
zobrazí následující výstražné hlášení a indikátor LTA svítí oranžově, postu-
pujte podle příslu šného postupu pro
řešení problému. Pokud se zobrazí také jiné výstražné hlášení , řiďte se instruk-
cemi zobrazenými na obrazovce.
●"Porucha LTA. Navštivte svého pro-
dejce."
Systém nemusí fungovat správně. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prode jcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli- vým servisem.
●"LTA není k dispozici"
Systém je dočasně zrušen z důvodu
poruchy jiného senzoru než je přední
kamera. Vypněte systém LTA, počkejte chvíli, a pak systém LTA znovu zapněte.
●"LTA není při stávající rychlosti k dis-
pozici"
Tato funkce nemůže být použita, pro-
tože rychlost vozid la překračuje pro-
vozní rozsah LTA. Jeďte pomaleji.
■Přizpůsobení
Nastavení funkcí m ůže být změněno.
( S.117)

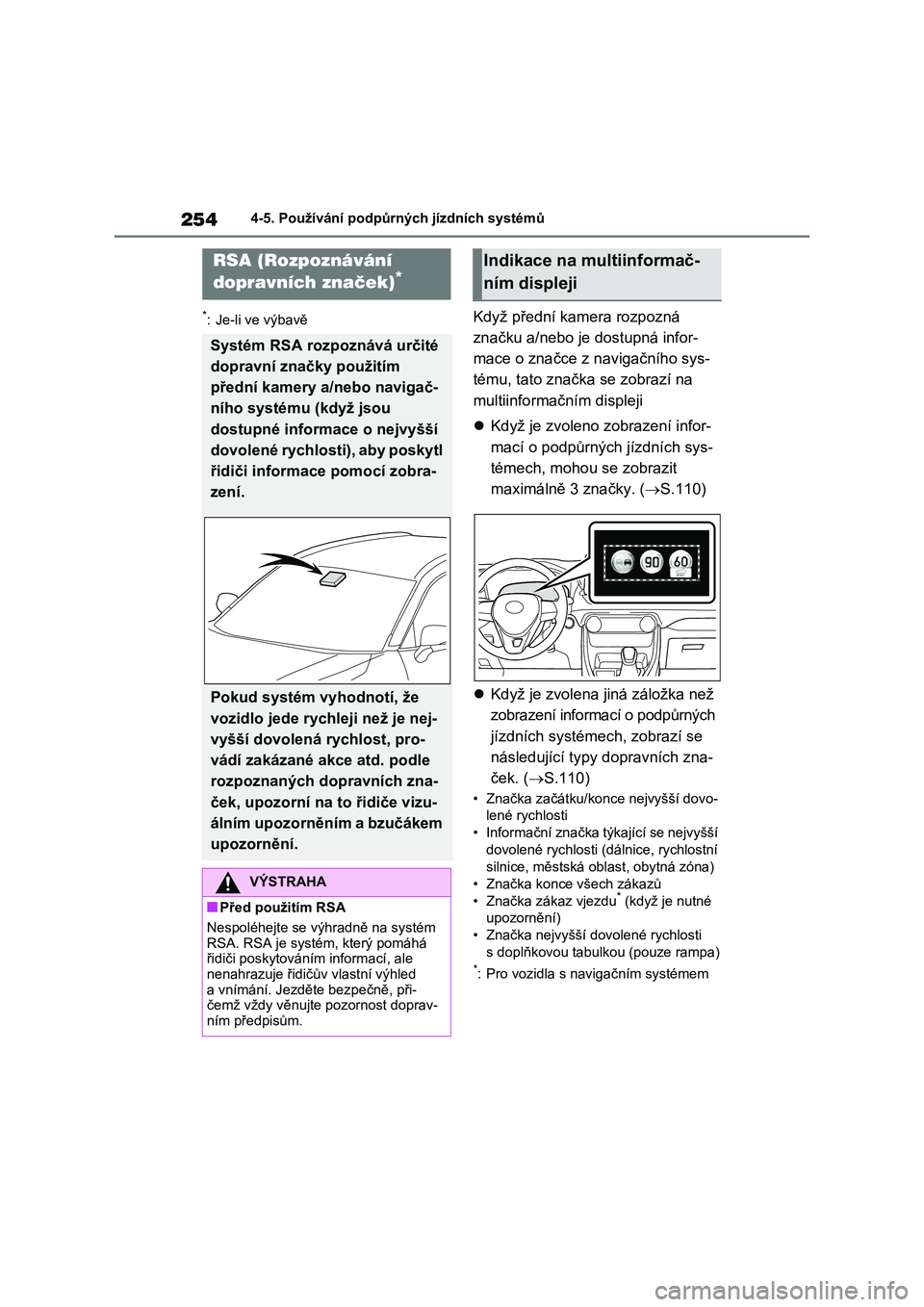

2544-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavěKdyž přední kamera rozpozná
značku a/nebo je dostupná infor-
mace o značce z navigačního sys-
tému, tato značka se zobrazí na
multiinformač ním displeji
 Když je zvoleno zobrazení infor-
mací o podpůrných jízdních sys-
témech, mohou se zobrazit
maximálně 3 značky. ( S.110)
 Když je zvolena jiná záložka než
zobrazení informací o podpůrných
jízdních systémech, zobrazí se
následující typy dopravních zna-
ček. ( S.110)
• Značka začátku/konce nejvyšší dovo-
lené rychlosti
• Informační značka týkající se nejvyšší
dovolené rychlosti (dál nice, rychlostní
silnice, městská obl ast, obytná zóna)
• Značka konce všech zákazů
• Značka zákaz vjezdu* (když je nutné
upozornění)
• Značka nejvyšší dov olené rychlosti
s doplňkovou tabulkou (pouze rampa)
*: Pro vozidla s navigačním systémem
RSA (Rozpoznávání
dopravních značek)*
Systém RSA rozpoznává určité
dopravní značky použitím
přední kamery a/nebo navigač-
ního systému (když jsou
dostupné informace o nejvyšší
dovolené rychlosti), aby poskytl
řidiči informace pomocí zobra-
zení.
Pokud systém vyhodnotí, že
vozidlo jede rychleji než je nej-
vyšší dovolená rychlost, pro-
vádí zakázané akce atd. podle
rozpoznaných dopravních zna-
ček, upozorní na to řidiče vizu-
álním upozorněním a bzučákem
upozornění.
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém
RSA. RSA je systém, který pomáhá řidiči poskytování m informací, ale
nenahrazuje řidičův vlastní výhled
a vnímání. Jezděte bezpečně, při- čemž vždy věnujte pozornost doprav-
ním předpisům.

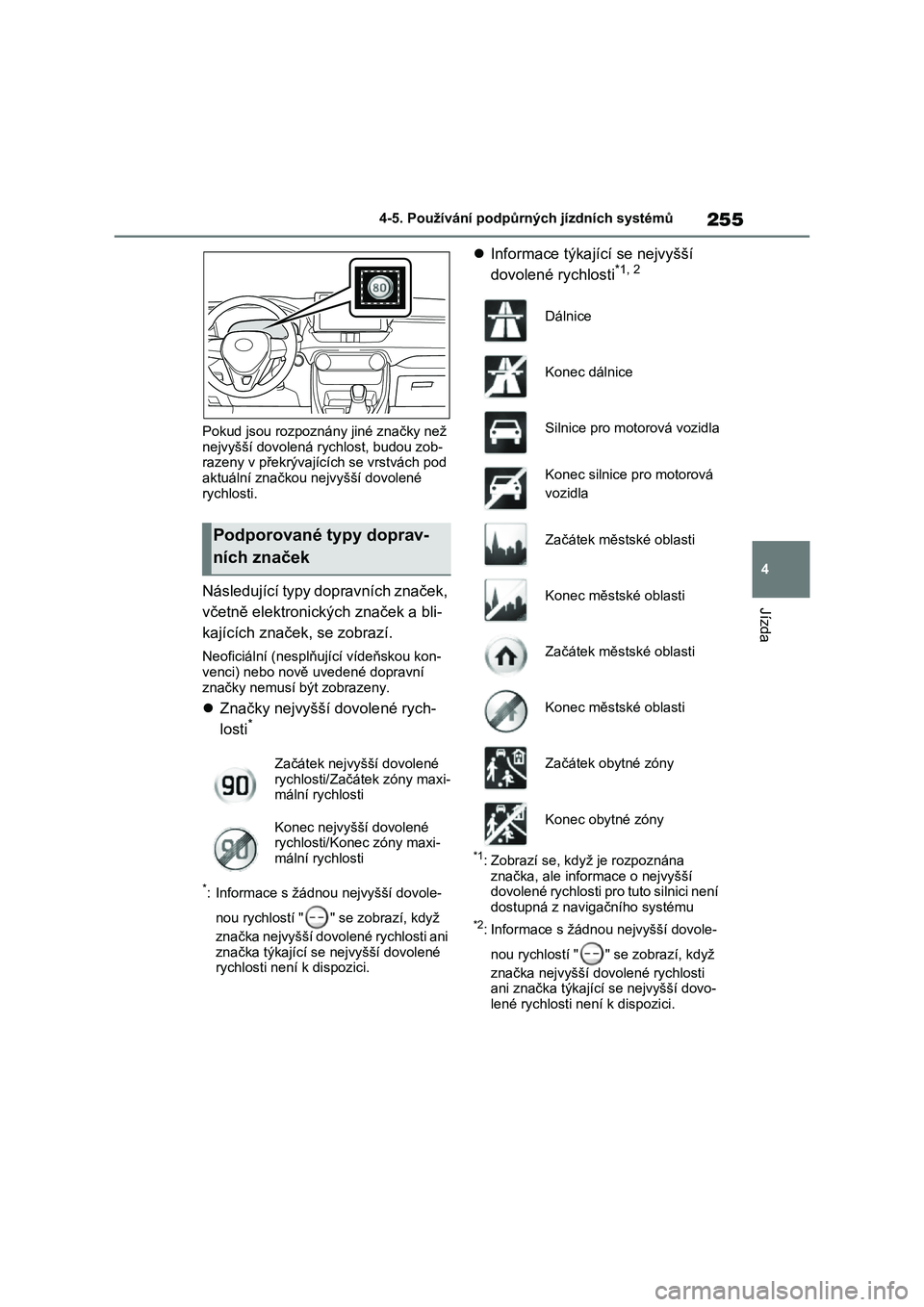

Indikace na multiinformač-
ním displeji

255
4
4-5. Používání podpůrných jízdních systémů
Jízda
Pokud jsou rozpoznán y jiné značky než
nejvyšší dovolená rychlost, budou zob- razeny v překrývající ch se vrstvách pod
aktuální značkou nejvyšší dovolené
rychlosti.
Následující typy dopravních značek,
včetně elektronických značek a bli-
kajících značek, se zobrazí.
Neoficiální (nesplňující vídeňskou kon- venci) nebo nově uvedené dopravní
značky nemusí b ýt zobrazeny.
Značky nejvyšší dovolené rych-
losti*
*: Informace s žádnou nejvyšší dovole-
nou rychlostí " " se zobrazí, když
značka nejvyšší dovolené rychlosti ani
značka týkající se nejvyšší dovolené rychlosti není k dispozici.
 Informace týkající se nejvyšší
dovolené rychlosti*1, 2
*1: Zobrazí se, když je rozpoznána
značka, ale informace o nejvyšší
dovolené rychlosti pro tuto silnici není dostupná z navigačního systému
*2: Informace s žádnou nejvyšší dovole-
nou rychlostí " " se zobrazí, když
značka nejvyšší dov olené rychlosti
ani značka týkajíc í se nejvyšší dovo-
lené rychlosti nen í k dispozici.
Podporované typy doprav-
ních značek
Začátek nej vyšší dovolené
rychlosti/Začátek zóny maxi- mální rychlosti
Konec nejvyšší dovolené
rychlosti/Konec zóny maxi-
mální rychlosti
Dálnice
Konec dálnice
Silnice pro motorová vozidla
Konec silnice pro motorová
vozidla
Začátek měst ské oblasti
Konec městské oblasti
Začátek měst ské oblasti
Konec městské oblasti
Začátek obytné zóny
Konec obytné zóny

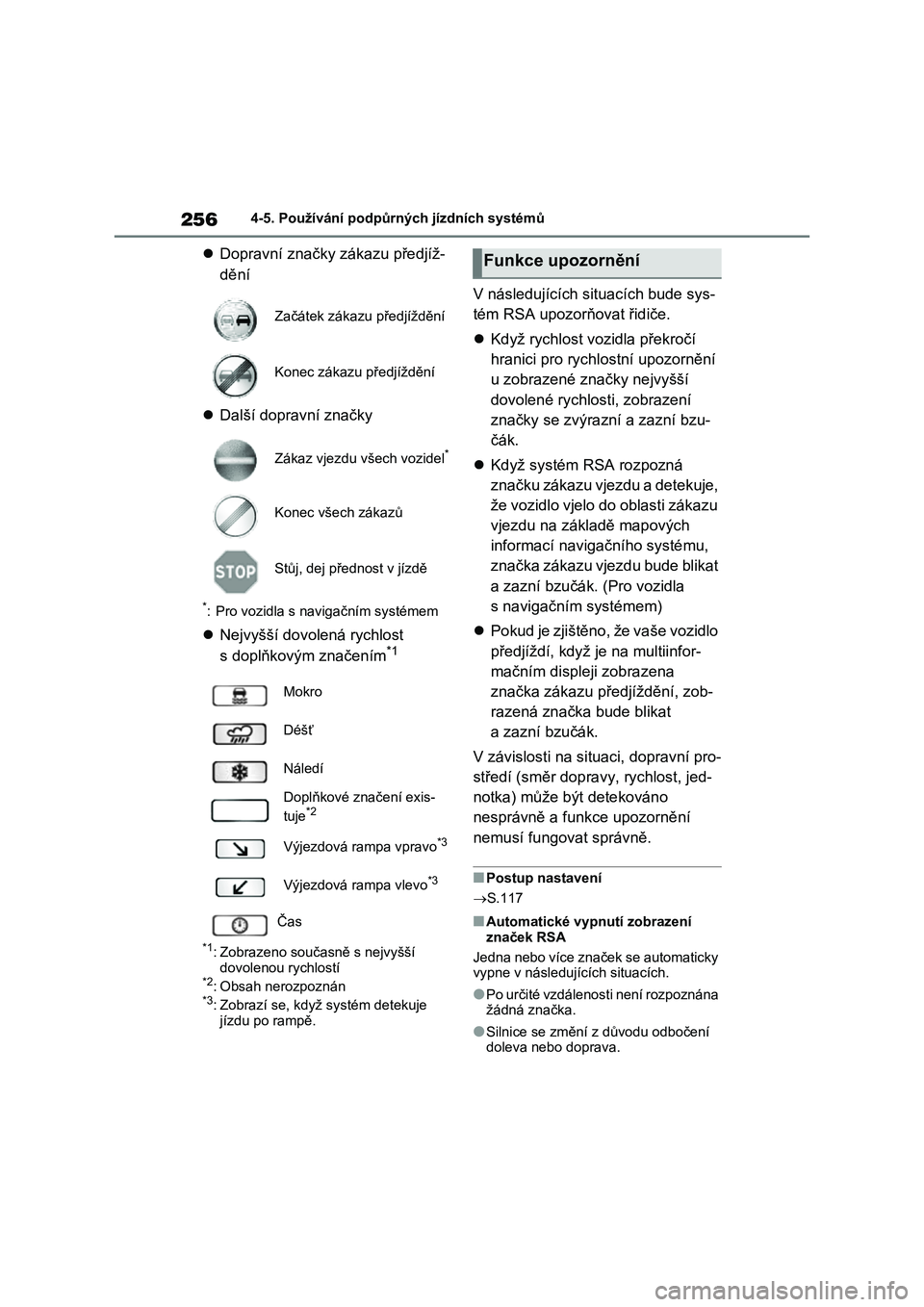

2564-5. Používání podpůrných jízdních systémů
Dopravní značky zákazu předjíž-
dění
 Další dopravní značky
*: Pro vozidla s navigačním systémem
Nejvyšší dovolená rychlost
s doplňkovým značením*1
*1: Zobrazeno současně s nejvyšší
dovolenou rychlostí*2: Obsah nerozpoznán*3: Zobrazí se, kdy ž systém detekuje
jízdu po rampě.
V následujících situacích bude sys-
tém RSA upozorňovat řidiče.
 Když rychlost vozidla překročí
hranici pro rychlostní upozornění
u zobrazené značky nejvyšší
dovolené rychlosti, zobrazení
značky se zvýrazní a zazní bzu-
čák.
 Když systém RSA rozpozná
značku zákazu vjezdu a detekuje,
že vozidlo vjelo do oblasti zákazu
vjezdu na základě mapových
informací navigačního systému,
značka zákazu vjezdu bude blikat
a zazní bzučák. (Pro vozidla
s navigačním systémem)
 Pokud je zjištěno, že vaše vozidlo
předjíždí, když je na multiinfor-
mačním displeji zobrazena
značka zákazu předjíždění, zob-
razená značka bude blikat
a zazní bzučák.
V závislosti na situ aci, dopravní pro-
středí (směr dopra vy, rychlost, jed-
notka) může bý t detekováno
nesprávně a funkce upozornění
nemusí fungovat správně.
■Postup nastavení
 S.117
■Automatické vypnutí zobrazení
značek RSA
Jedna nebo více značek se automaticky vypne v následujících situacích.
●Po určité vzdálenosti není rozpoznána žádná značka.
●Silnice se změní z důvodu odbočení doleva nebo doprava.
Začátek zákazu předjíždění
Konec zákazu předjíždění
Zákaz vjezdu všech vozidel*
Konec všech zákazů
Stůj, dej přednost v jízdě
Mokro
Déšť
Náledí
Doplňkové značení exis-
tuje*2
Výjezdová rampa vpravo*3
Výjezdová rampa vlevo*3
Čas
Funkce upozornění

257
4 4-5. Používání podpůrných jízdních systémů
Jízda

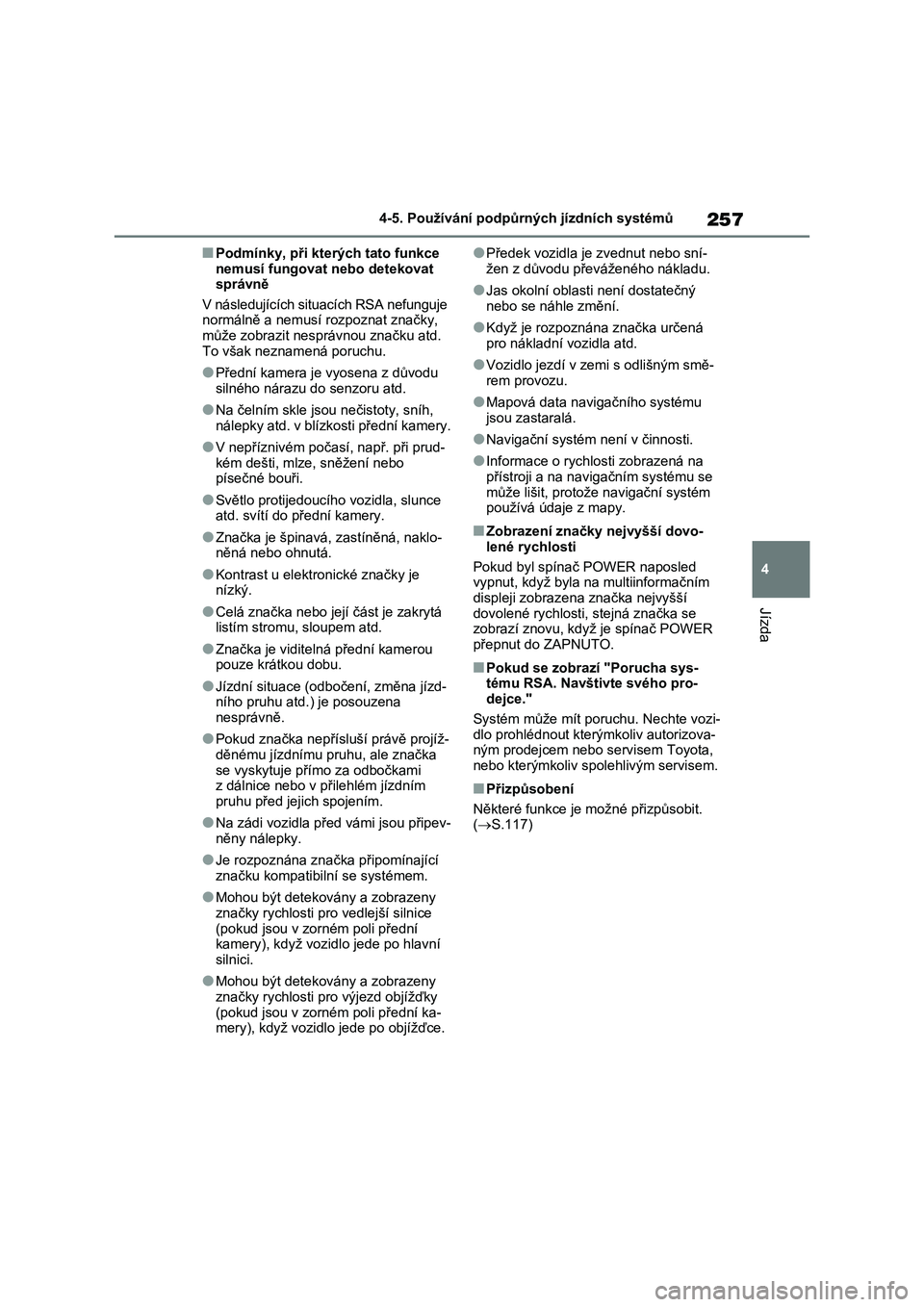

■Podmínky, při kterých tato funkce
nemusí fungovat nebo detekovat
správně
V následujících situacích RSA nefunguje
normálně a nemusí rozpoznat značky,
může zobrazit nesprávnou značku atd.
To však neznamená poruchu.
●Přední kamera je vyosena z důvodu
silného nárazu do senzoru atd.
●Na čelním skle jsou nečistoty, sníh,
nálepky atd. v blízkosti přední kamery.
●V nepříznivém počasí, např. při prud-
kém dešti, mlze, sněžení nebo
písečné bouři.
●Světlo protijedoucího vozidla, slunce
atd. svítí do přední kamery.
●Značka je špinavá, zastíněná, naklo-
něná nebo ohnutá.
●Kontrast u elektronické značky je
nízký.
●Celá značka nebo její část je zakrytá
listím stromu, sloupem atd.
●Značka je viditelná přední kamerou
pouze krátkou dobu.
●Jízdní situace (odbočení, změna jízd-
ního pruhu atd.) je posouzena
nesprávně.
●Pokud značka nepřísluší právě projíž-
děnému jízdnímu pruhu, ale značka
se vyskytuje přímo za odbočkami
z dálnice nebo v přilehlém jízdním
pruhu před jejich spojením.
●Na zádi vozidla před vámi jsou připev-
něny nálepky.
●Je rozpoznána značka připomínající
značku kompatibilní se systémem.
●Mohou být detekovány a zobrazeny
značky rychlosti pro vedlejší silnice
(pokud jsou v zorném poli přední
kamery), když vozidlo jede po hlavní
silnici.
●Mohou být detekovány a zobrazeny
značky rychlosti pro výjezd objížďky
(pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po objížďce.
●Předek vozidla je zvednut nebo sní-
žen z důvodu převáženého nákladu.
●Jas okolní oblasti není dostatečný
nebo se náhle změní.
●Když je rozpoznána značka určená
pro nákladní vozidla atd.
●Vozidlo jezdí v zemi s odlišným smě-
rem provozu.
●Mapová data navigačního systému
jsou zastaralá.
●Navigační systém není v činnosti.
●Informace o rychlosti zobrazená na
přístroji a na navigačním systému se
může lišit, protože navigační systém
používá údaje z mapy.
■Zobrazení značky nejvyšší dovo-
lené rychlosti
Pokud byl spínač POWER naposled
vypnut, když byla na multiinformačním
displeji zobrazena značka nejvyšší
dovolené rychlosti, stejná značka se
zobrazí znovu, když je spínač POWER
přepnut do ZAPNUTO.
■Pokud se zobrazí "Porucha sys-
tému RSA. Navštivte svého pro-
dejce."
Systém může mít poruchu. Nechte vozi-
dlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
(S.117)

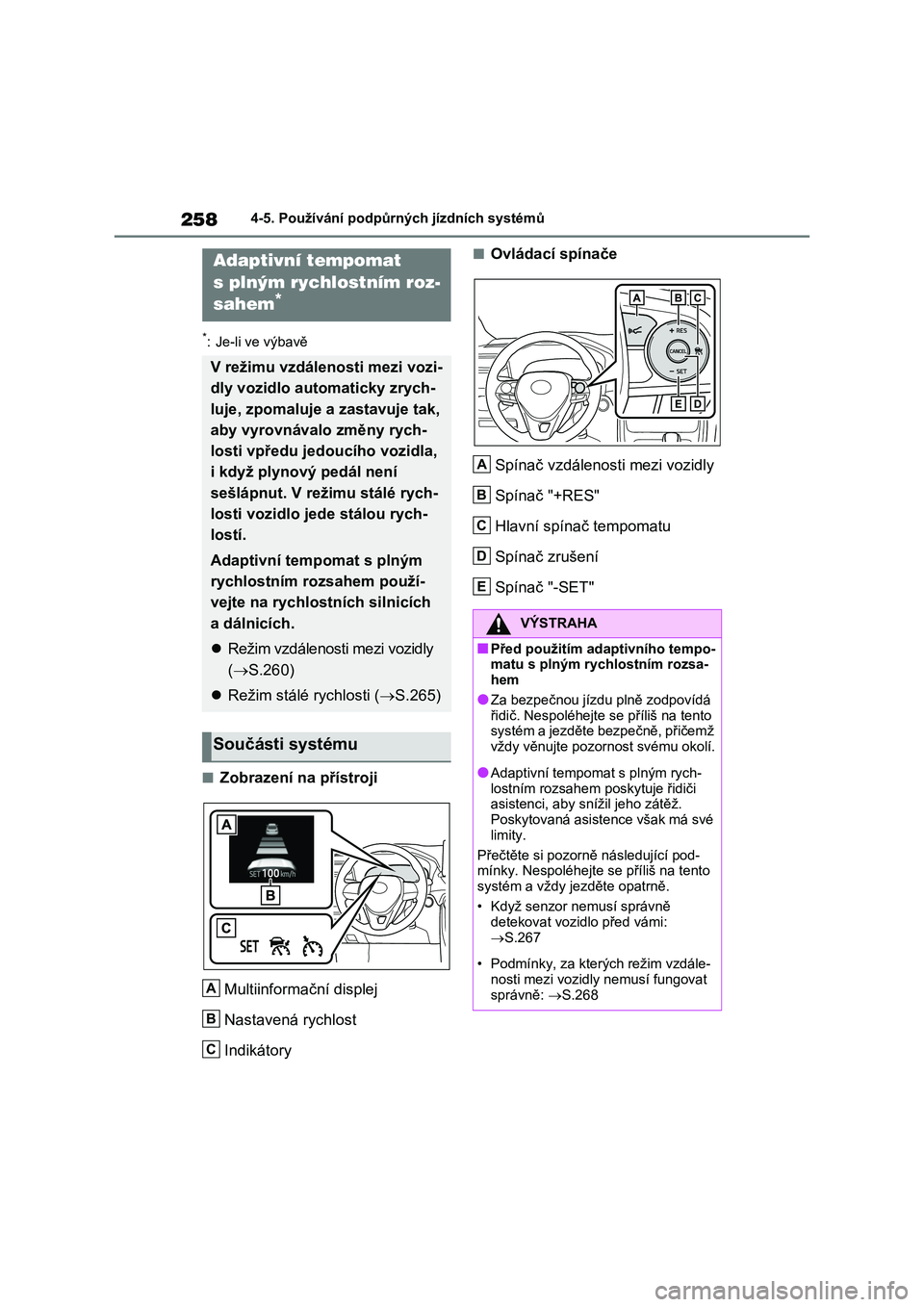

2584-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
■Zobrazení na přístroji
Multiinformační displej
Nastavená rychlost
Indikátory
■Ovládací spínače
Spínač vzdálenosti mezi vozidly
Spínač "+RES"
Hlavní spínač tempomatu
Spínač zrušení
Spínač "-SET"
Adaptivní tempomat
s plným rychlostním roz-
sahem*
V režimu vzdálenosti mezi vozi-
dly vozidlo auto maticky zrych-
luje, zpomaluje a zastavuje tak,
aby vyrovnávalo změny rych-
losti vpředu jedoucího vozidla,
i když plynový pedál není
sešlápnut. V režimu stálé rych-
losti vozidlo jede stálou rych-
lostí.
Adaptivní tempomat s plným
rychlostním rozsahem použí-
vejte na rychlostních silnicích
a dálnicích.
 Režim vzdálenosti mezi vozidly
( S.260)
 Režim stálé rychlosti (S.265)
Součásti systému
A
B
C
VÝSTRAHA
■Před použitím adaptivního tempo-
matu s plným rychlostním rozsa- hem
●Za bezpečnou jíz du plně zodpovídá
řidič. Nespoléhejte se příliš na tento systém a jezděte bezpečně, přičemž
vždy věnujte pozornost svému okolí.
●Adaptivní tempomat s plným rych-
lostním rozsahem poskytuje řidiči
asistenci, aby snížil jeho zátěž. Poskytovaná asistence však má své
limity.
Přečtěte si pozorně následující pod- mínky. Nespoléhejte s e příliš na tento
systém a vždy jezděte opatrně.
• Když senzor nemusí správně detekovat vozidlo před vámi:
 S.267
• Podmínky, za kterých režim vzdále-
nosti mezi vozidly nemusí fungovat
správně: S.268
A
B
C
D
E
