TOYOTA RAV4 2022 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2022, Model line: RAV4, Model: TOYOTA RAV4 2022Pages: 654, velikost PDF: 35.08 MB
Page 281 of 654

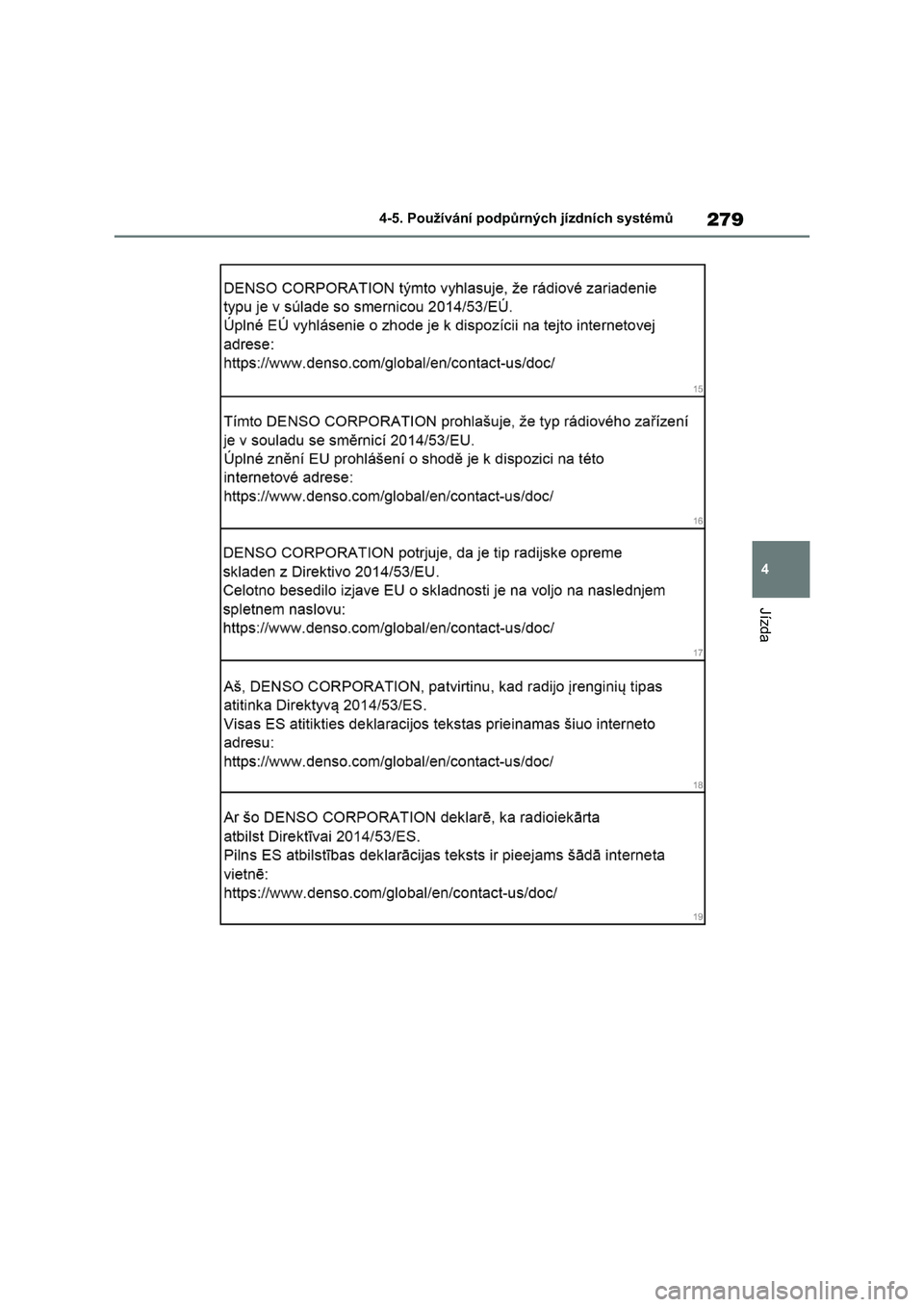

279
4
4-5. Používání podpůrných jízdních systémů
Jízda
Page 282 of 654

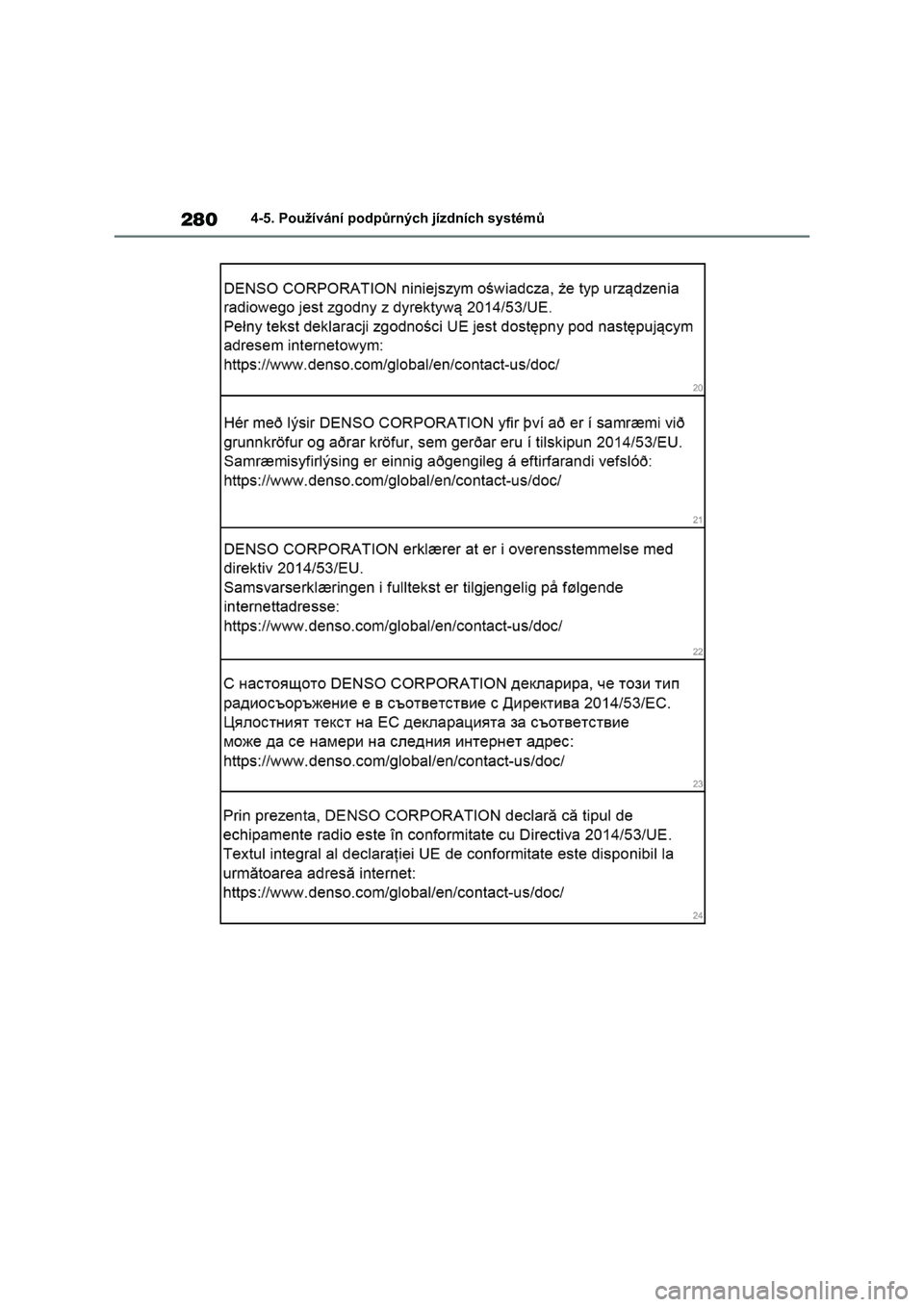

2804-5. Používání podpůrných jízdních systémů
Page 283 of 654

281
4
4-5. Používání podpůrných jízdních systémů
Jízda
Pro vozidla prodávaná v Albánii
Page 284 of 654

2824-5. Používání podpůrných jízdních systémů

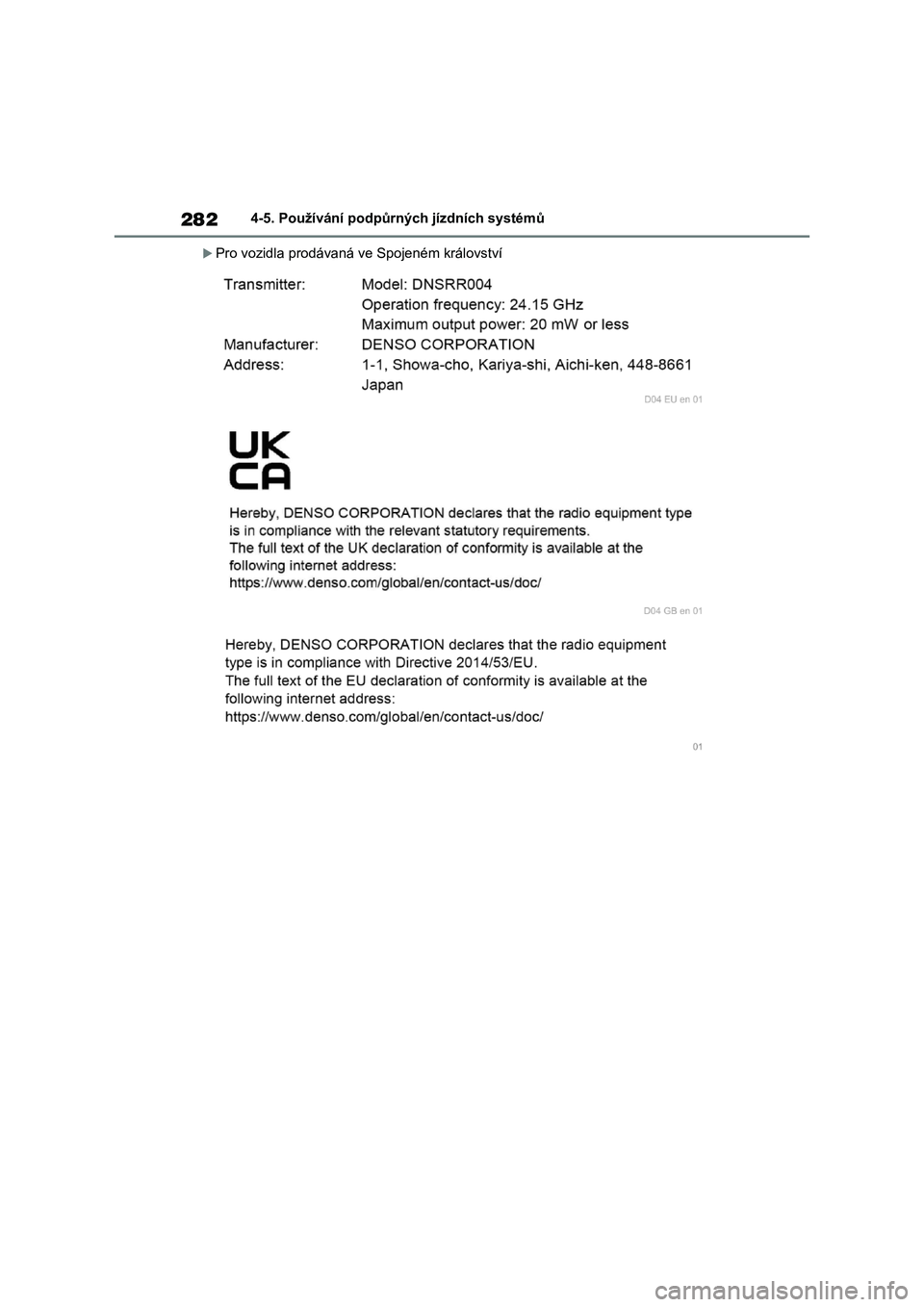

Pro vozidla prodávaná ve Spojeném království
Page 285 of 654

283
4
4-5. Používání podpůrných jízdních systémů
Jízda

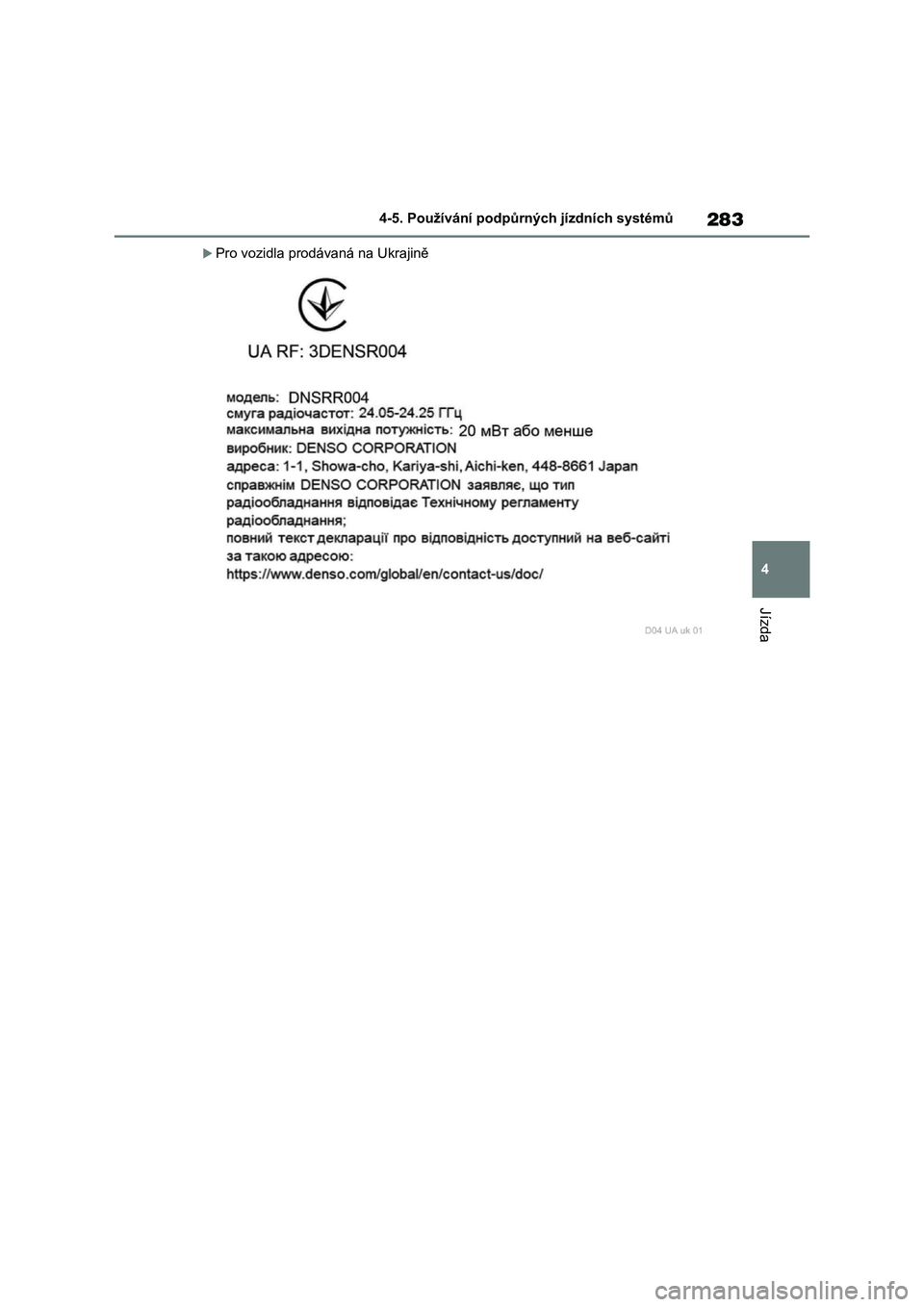

Pro vozidla prodávaná na Ukrajině
Page 286 of 654

2844-5. Používání podpůrných jízdních systémů

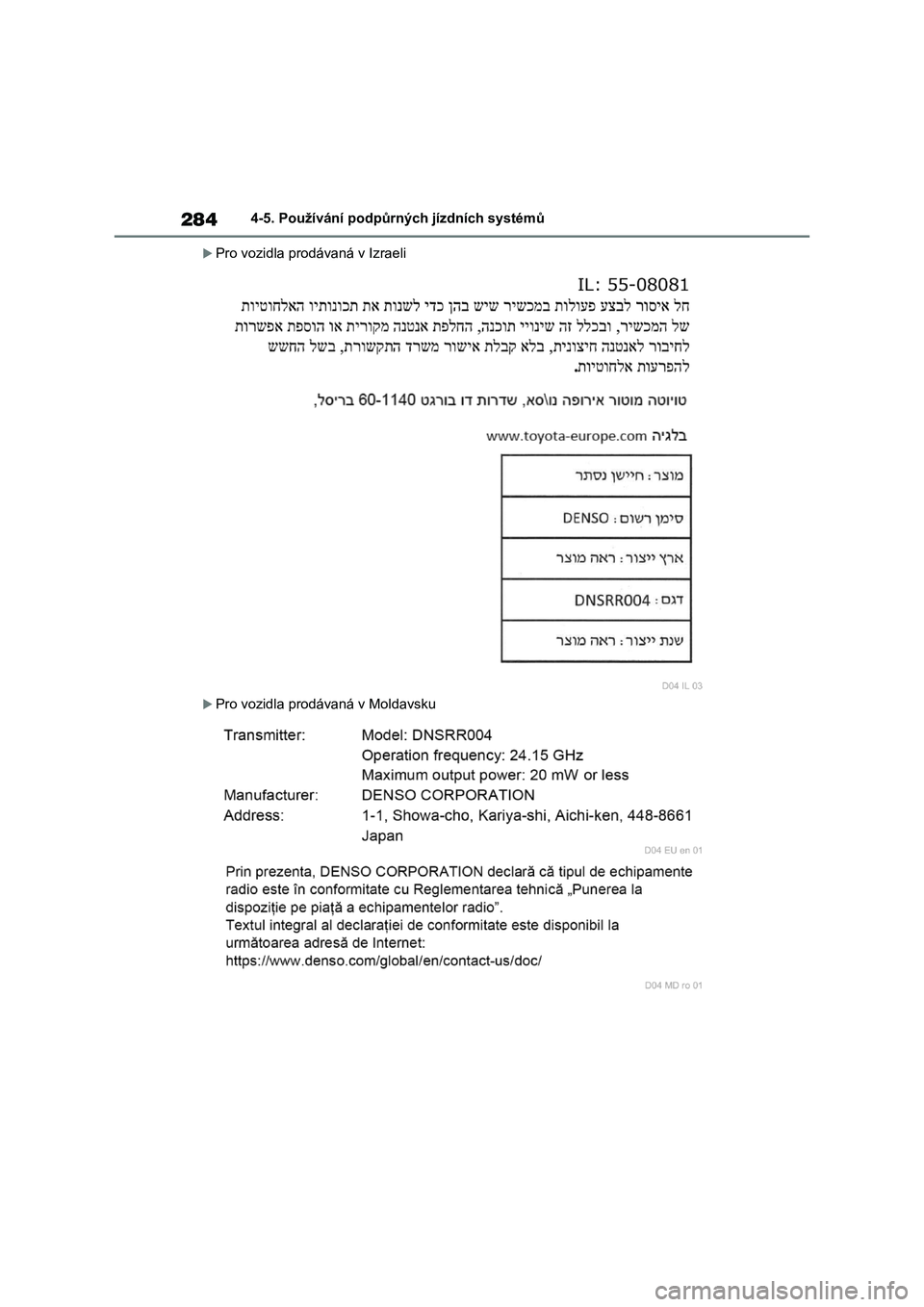

Pro vozidla prodávaná v Izraeli
Pro vozidla prodávaná v Moldavsku
Page 287 of 654

285
4
4-5. Používání podpůrných jízdních systémů
Jízda

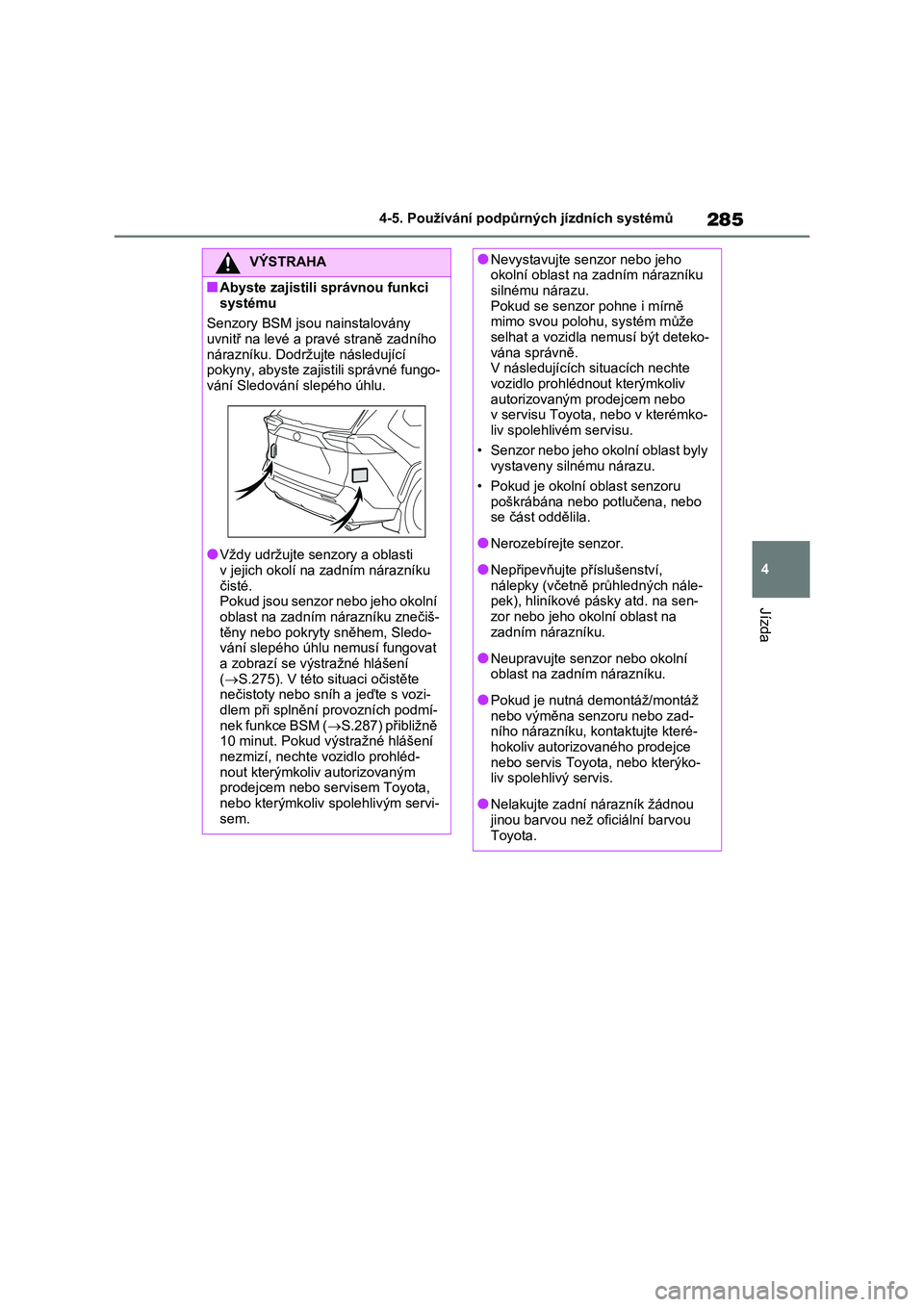

VÝSTRAHA
■Abyste zajistili správnou funkci
systému
Senzory BSM jsou nainstalovány uvnitř na levé a pravé straně zadního
nárazníku. Dodržujte následující
pokyny, abyste zajist ili správné fungo- vání Sledování slepého úhlu.
●Vždy udržujte se nzory a oblasti
v jejich okolí na za dním nárazníku čisté.
Pokud jsou senzor nebo jeho okolní
oblast na zadním nárazníku znečiš- těny nebo pokryty sněhem, Sledo-
vání slepého úhlu nemusí fungovat
a zobrazí se výstražné hlášení ( S.275). V této situaci očistěte
nečistoty nebo sníh a jeďte s vozi-
dlem při splnění provozních podmí- nek funkce BSM ( S.287) přibližně
10 minut. Pokud výstražné hlášení
nezmizí, nechte vozidlo prohléd- nout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.
●Nevystavujte senzor nebo jeho okolní oblast na z adním nárazníku
silnému nárazu.
Pokud se senzor pohne i mírně mimo svou polohu, systém může
selhat a vozidla nemusí být deteko-
vána správně. V následujících situacích nechte
vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo v servisu Toyota, nebo v kterémko-
liv spolehlivém servisu.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru
poškrábána nebo potlučena, nebo se část oddělila.
●Nerozebírejte senzor.
●Nepřipevňujte příslušenství,
nálepky (včetně průhledných nále- pek), hliníkové pá sky atd. na sen-
zor nebo jeho okolní oblast na
zadním nárazníku.
●Neupravujte senzor nebo okolní
oblast na zadním nárazníku.
●Pokud je nutná de montáž/montáž
nebo výměna senzoru nebo zad- ního nárazníku, kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýko- liv spolehlivý servis.
●Nelakujte zadní nárazník žádnou jinou barvou než oficiální barvou
Toyota.
Page 288 of 654

2864-5. Používání podpůrných jízdních systémů

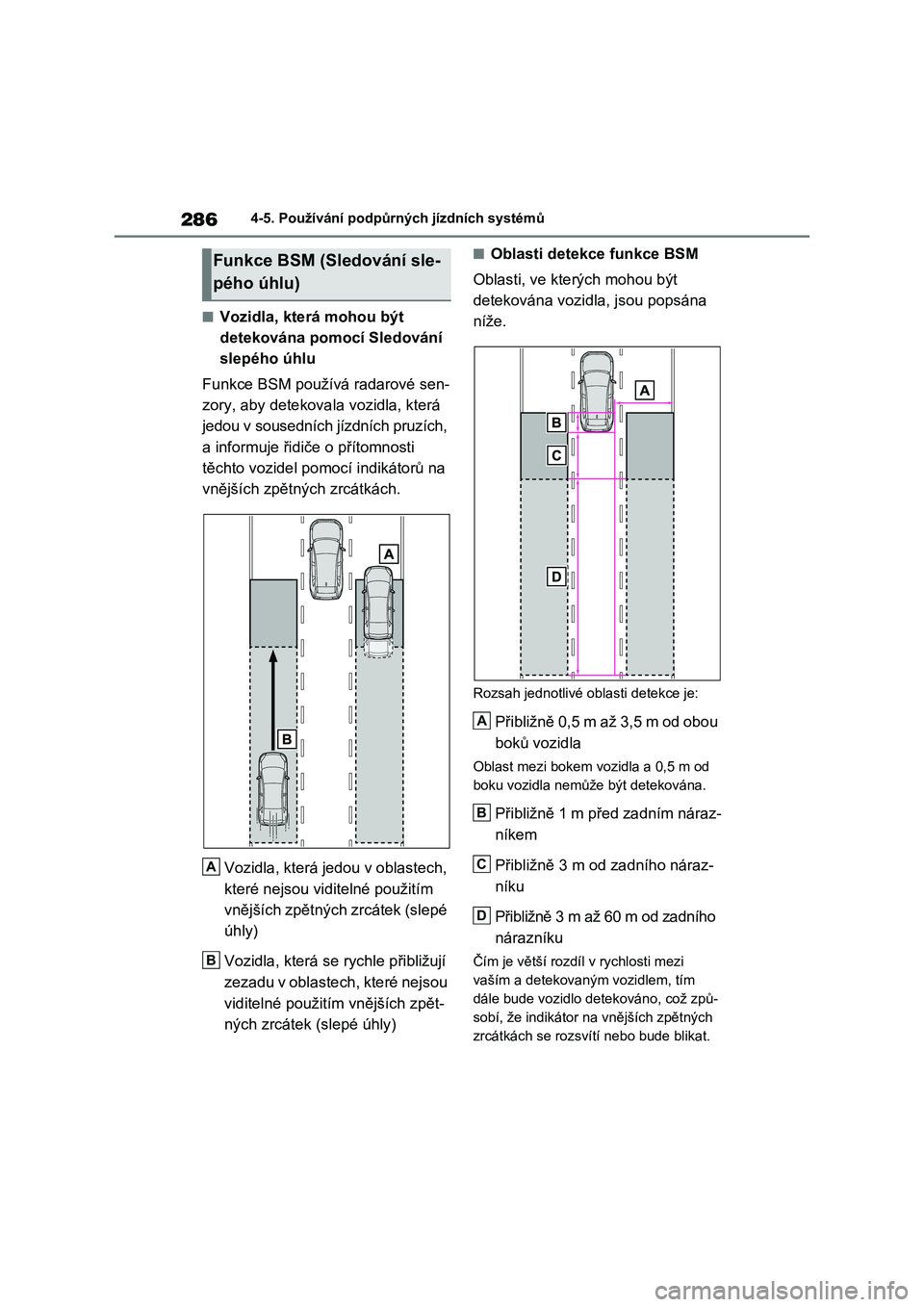

■Vozidla, která mohou být
detekována pomocí Sledování
slepého úhlu
Funkce BSM používá radarové sen-
zory, aby detekova la vozidla, která
jedou v sousedních jízdních pruzích,
a informuje řidiče o přítomnosti
těchto vozidel pomocí indikátorů na
vnějších zpětných zrcátkách.
Vozidla, která jedou v oblastech,
které nejsou viditelné použitím
vnějších zpětných zrcátek (slepé
úhly)
Vozidla, která se rychle přibližují
zezadu v oblastech, které nejsou
viditelné použitím vnějších zpět-
ných zrcátek (slepé úhly)
■Oblasti detekce funkce BSM
Oblasti, ve kterých mohou být
detekována vozidla, jsou popsána
níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od obou
boků vozidla
Oblast mezi bokem vozidla a 0,5 m od
boku vozidla nemůže být detekována.
Přibližně 1 m před zadním náraz-
níkem
Přibližně 3 m od zadního náraz-
níku
Přibližně 3 m až 60 m od zadního
nárazníku
Čím je větší rozdíl v rychlosti mezi
vaším a detekovaný m vozidlem, tím
dále bude vozidlo de tekováno, což způ-
sobí, že indikátor na vnějších zpětných
zrcátkách se rozsvítí nebo bude blikat.
Funkce BSM (Sledování sle-
pého úhlu)
A
B
A
B
C
D
Page 289 of 654

287
4 4-5. Používání podpůrných jízdních systémů
Jízda

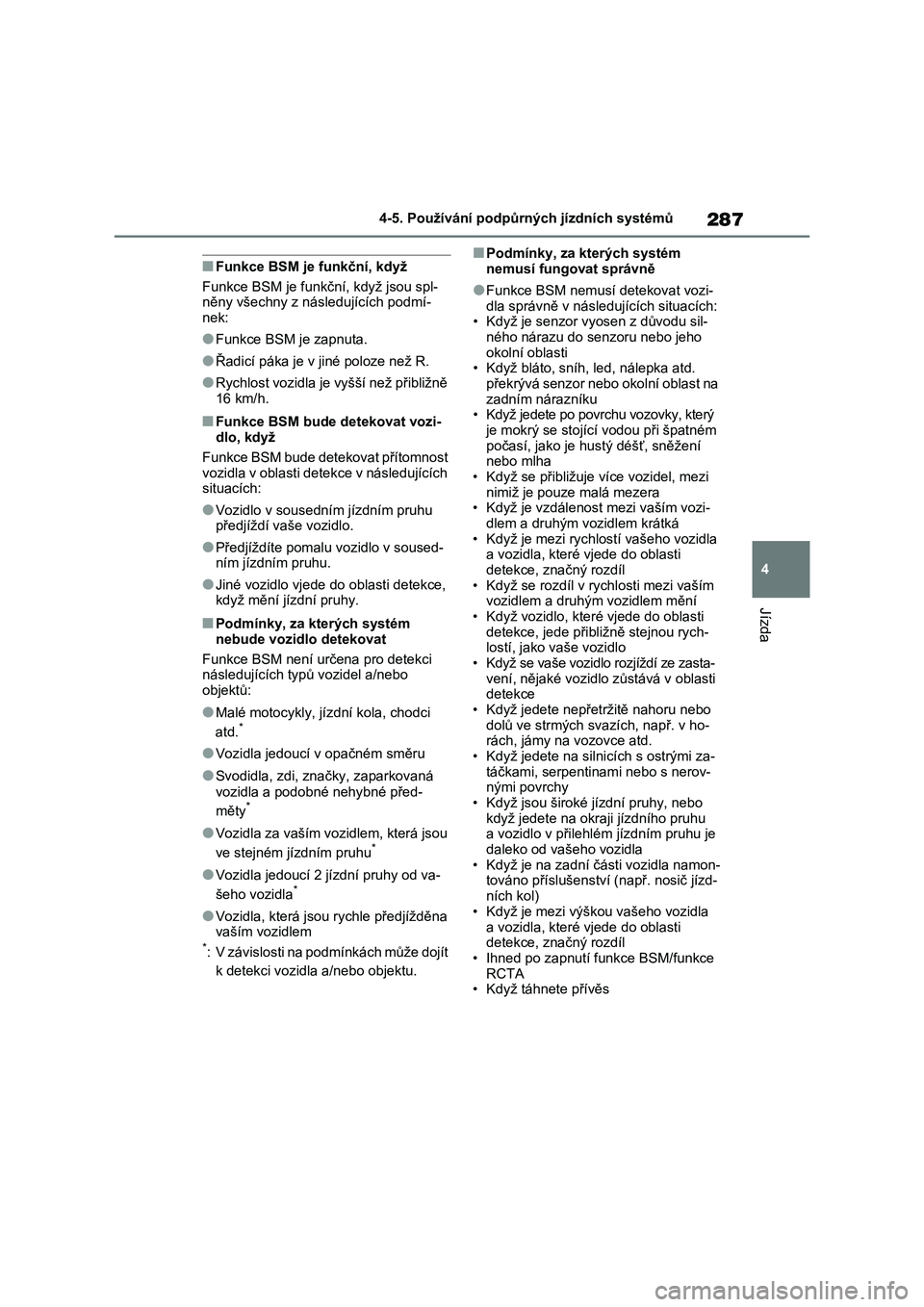

■Funkce BSM je funkční, když
Funkce BSM je funkční, když jsou spl-
něny všechny z následujících podmí-
nek:
●Funkce BSM je zapnuta.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■Funkce BSM bude detekovat vozi-
dlo, když
Funkce BSM bude detekovat přítomnost
vozidla v oblasti detekce v následujících
situacích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých systém
nebude vozidlo detekovat
Funkce BSM není určena pro detekci
následujících typů vozidel a/nebo
objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná
vozidla a podobné nehybné před-
měty
*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem
*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých systém
nemusí fungovat správně
●Funkce BSM nemusí detekovat vozi-
dla správně v následujících situacích:
• Když je senzor vyosen z důvodu sil-
ného nárazu do senzoru nebo jeho
okolní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti
detekce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze zasta-
vení, nějaké vozidlo zůstává v oblasti
detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti
detekce, značný rozdíl
• Ihned po zapnutí funkce BSM/funkce
RCTA
• Když táhnete přívěs
Page 290 of 654

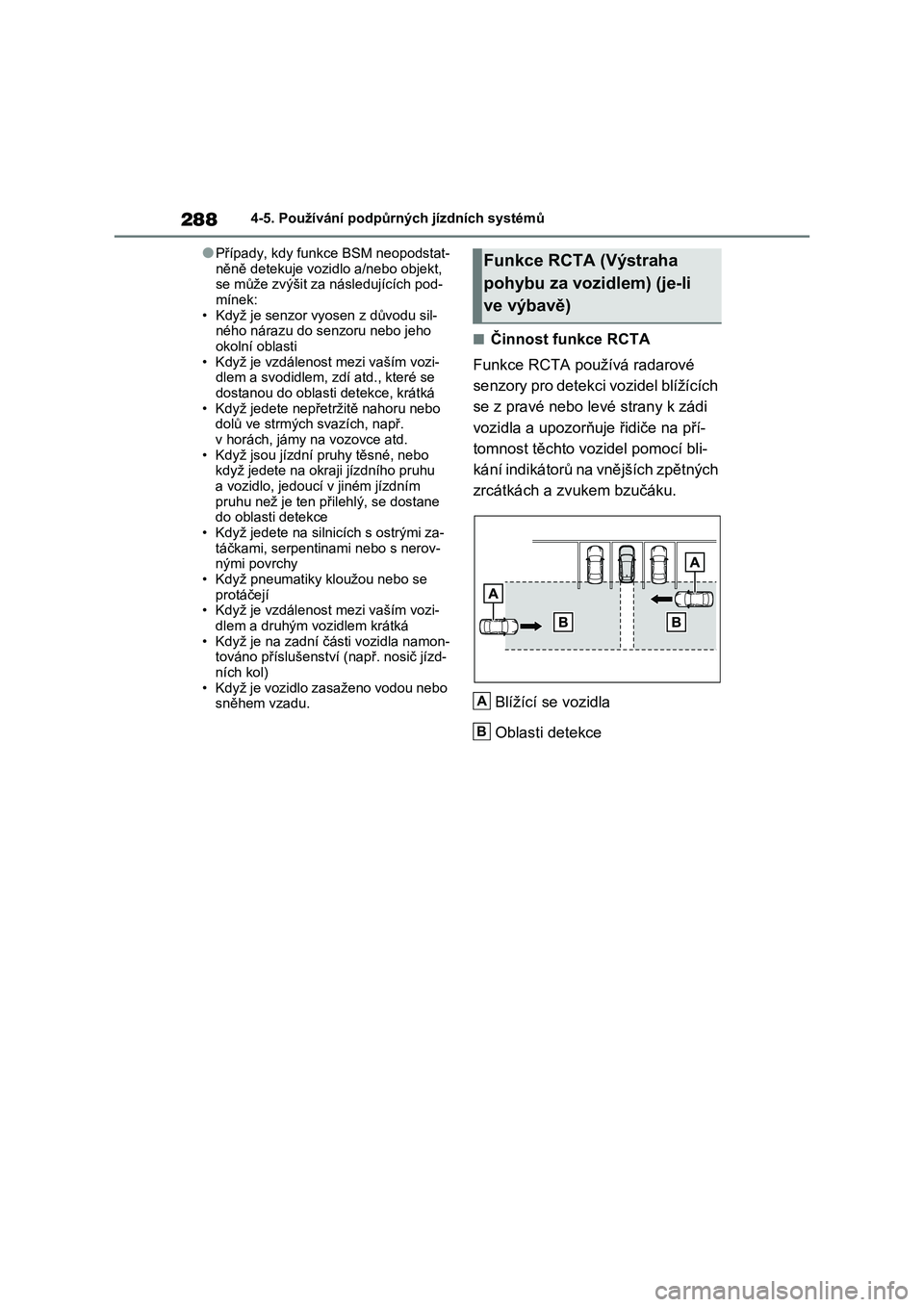

2884-5. Používání podpůrných jízdních systémů
●Případy, kdy funkce BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit za následujících pod-
mínek:
• Když je senzor vyosen z důvodu sil- ného nárazu do s enzoru nebo jeho
okolní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých s vazích, např.
v horách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním
pruhu než je ten př ilehlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
• Když je vozidlo zasaženo vodou nebo sněhem vzadu.
■Činnost funkce RCTA
Funkce RCTA používá radarové
senzory pro detekci vozidel blížících
se z pravé nebo levé strany k zádi
vozidla a upozorňuje řidiče na pří-
tomnost těchto v ozidel pomocí bli-
kání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce
Funkce RCTA (Výstraha
pohybu za vozidlem) (je-li
ve výbavě)
A
B
