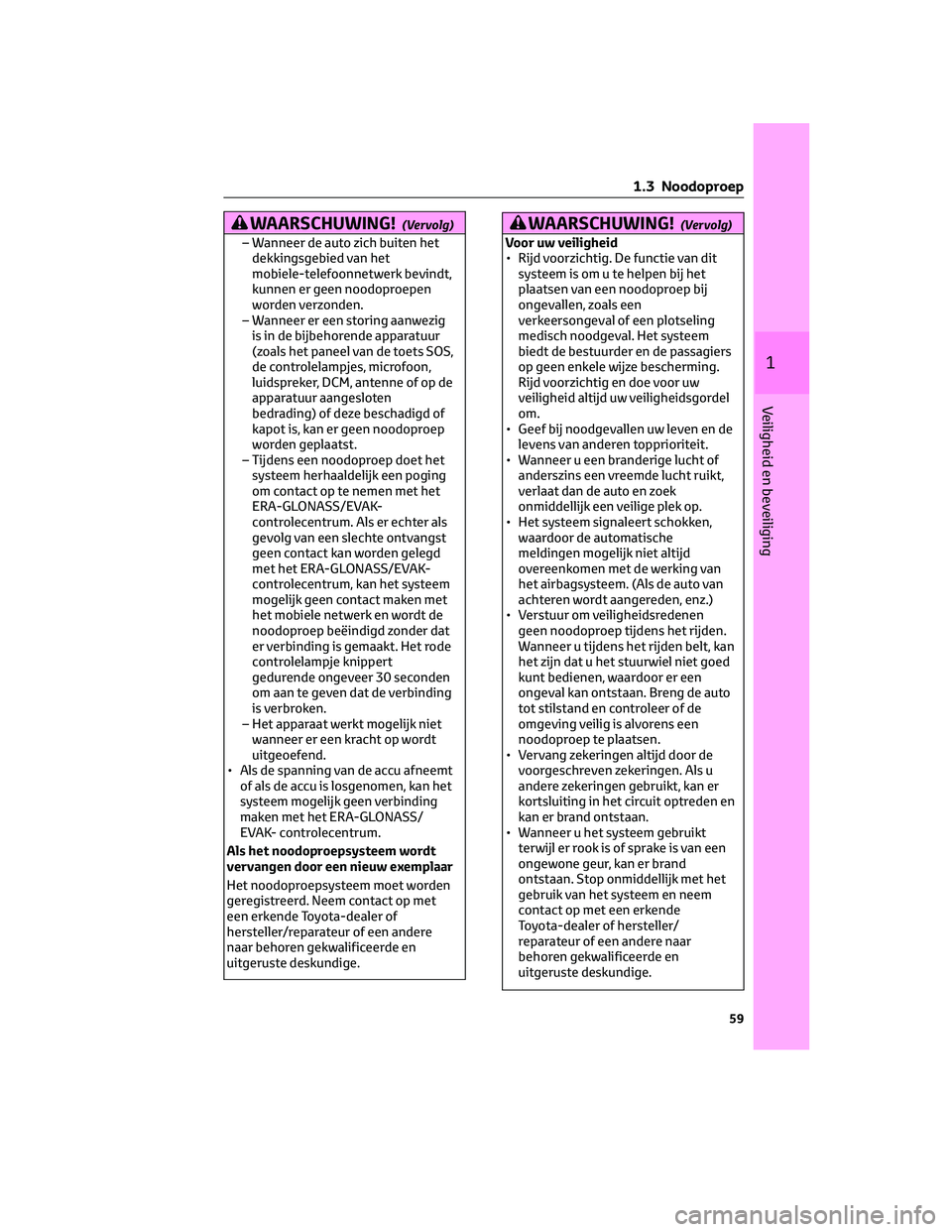

WAARSCHUWING!(Vervolg)
– Wanneer de auto zich buiten het
dekkingsgebied van het
mobiele-telefoonnetwerk bevindt,
kunnen er geen noodoproepen
worden verzonden.
– Wanneer er een storing aanwezig
is in de bijbehorende apparatuur
(zoals het paneel van de toets SOS,
de controlelampjes, microfoon,
luidspreker, DCM, antenne of op de
apparatuur aangesloten
bedrading) of deze beschadigd of
kapot is, kan er geen noodoproep
worden geplaatst.
– Tijdens een noodoproep doet het
systeem herhaaldelijk een poging
om contact op te nemen met het
ERA-GLONASS/EVAK-
controlecentrum. Als er echter als
gevolg van een slechte ontvangst
geen contact kan worden gelegd
met het ERA-GLONASS/EVAK-
controlecentrum, kan het systeem
mogelijk geen contact maken met
het mobiele netwerk en wordt de
noodoproep beëindigd zonder dat
er verbinding is gemaakt. Het rode
controlelampje knippert
gedurende ongeveer 30 seconden
om aan te geven dat de verbinding
is verbroken.
– Het apparaat werkt mogelijk niet
wanneer er een kracht op wordt
uitgeoefend.
• Als de spanning van de accu afneemt
of als de accu is losgenomen, kan het
systeem mogelijk geen verbinding
maken met het ERA-GLONASS/
EVAK- controlecentrum.
Als het noodoproepsysteem wordt
vervangen door een nieuw exemplaar
Het noodoproepsysteem moet worden
geregistreerd. Neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING!(Vervolg)
Voor uw veiligheid
• Rijd voorzichtig. De functie van dit
systeem is om u te helpen bij het
plaatsen van een noodoproep bij
ongevallen, zoals een
verkeersongeval of een plotseling
medisch noodgeval. Het systeem
biedt de bestuurder en de passagiers
op geen enkele wijze bescherming.
Rijd voorzichtig en doe voor uw
veiligheid altijd uw veiligheidsgordel
om.
• Geef bij noodgevallen uw leven en de
levens van anderen topprioriteit.
• Wanneer u een branderige lucht of
anderszins een vreemde lucht ruikt,
verlaat dan de auto en zoek
onmiddellijk een veilige plek op.
• Het systeem signaleert schokken,
waardoor de automatische
meldingen mogelijk niet altijd
overeenkomen met de werking van
het airbagsysteem. (Als de auto van
achteren wordt aangereden, enz.)
• Verstuur om veiligheidsredenen
geen noodoproep tijdens het rijden.
Wanneer u tijdens het rijden belt, kan
het zijn dat u het stuurwiel niet goed
kunt bedienen, waardoor er een
ongeval kan ontstaan. Breng de auto
tot stilstand en controleer of de
omgeving veilig is alvorens een
noodoproep te plaatsen.
• Vervang zekeringen altijd door de
voorgeschreven zekeringen. Als u
andere zekeringen gebruikt, kan er
kortsluiting in het circuit optreden en
kan er brand ontstaan.
• Wanneer u het systeem gebruikt
terwijl er rook is of sprake is van een
ongewone geur, kan er brand
ontstaan. Stop onmiddellijk met het
gebruik van het systeem en neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
1 .3 Noodoproep
59
1
Veiligheid en beveiliging
Page 62 of 646

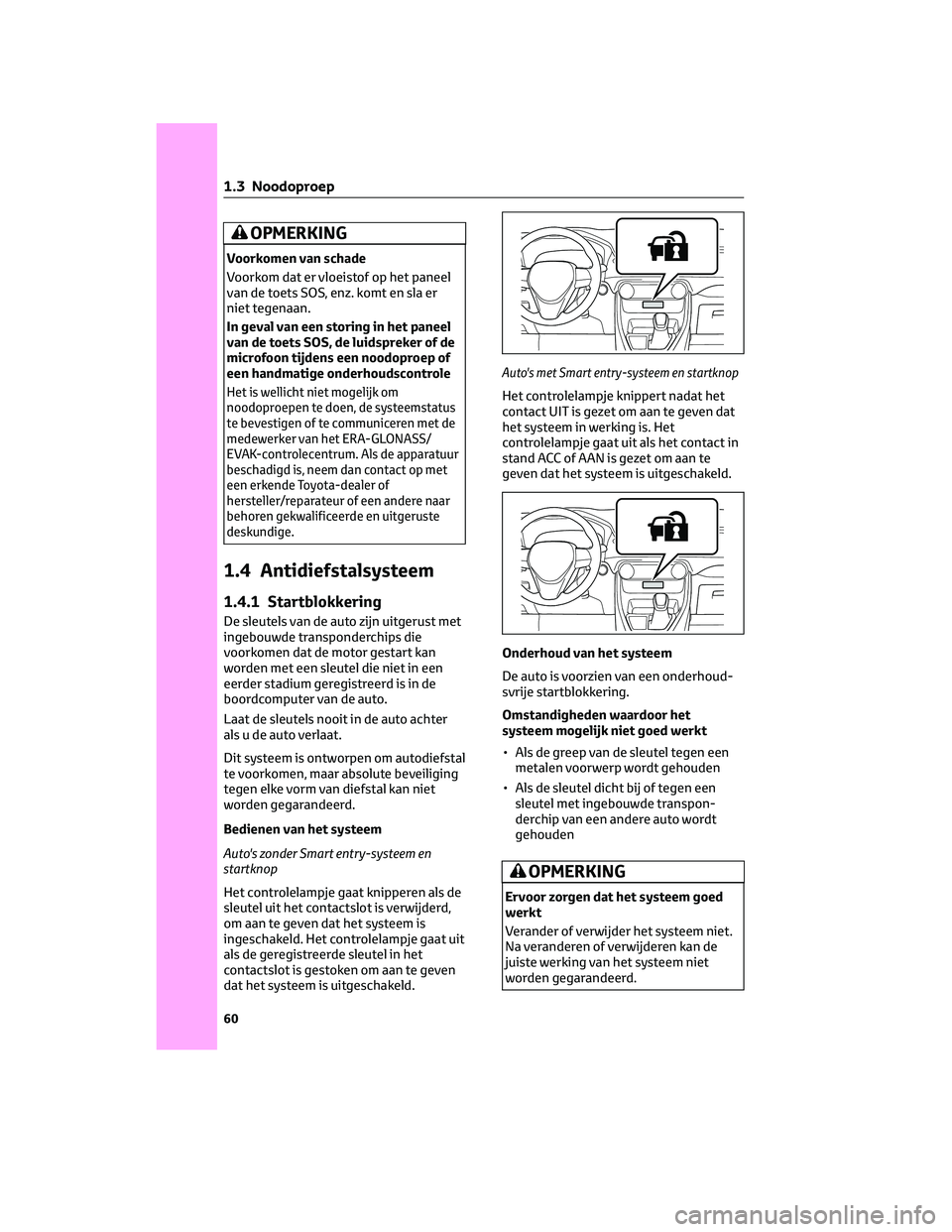

OPMERKING
Voorkomen van schade
Voorkom dat er vloeistof op het paneel
van de toets SOS, enz. komt en sla er
niet tegenaan.
In geval van een storing in het paneel
van de toets SOS, de luidspreker of de
microfoon tijdens een noodoproep of
een handmatige onderhoudscontrole
Het is wellicht niet mogelijk om
noodoproepen te doen, de systeemstatus
te bevestigen of te communiceren met de
medewerker van het ERA-GLONASS/
EVAK-controlecentrum. Als de apparatuur
beschadigd is, neem dan contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1.4 Antidiefstalsysteem
1.4.1 Startblokkering
De sleutels van de auto zijn uitgerust met
ingebouwde transponderchips die
voorkomen dat de motor gestart kan
worden met een sleutel die niet in een
eerder stadium geregistreerd is in de
boordcomputer van de auto.
Laat de sleutels nooit in de auto achter
als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal
te voorkomen, maar absolute beveiliging
tegen elke vorm van diefstal kan niet
worden gegarandeerd.
Bedienen van het systeem
Auto's zonder Smart entry-systeem en
startknop
Het controlelampje gaat knipperen als de
sleutel uit het contactslot is verwijderd,
om aan te geven dat het systeem is
ingeschakeld. Het controlelampje gaat uit
als de geregistreerde sleutel in het
contactslot is gestoken om aan te geven
dat het systeem is uitgeschakeld.
Auto's met Smart entry-systeem en startknop
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven dat
het systeem in werking is. Het
controlelampje gaat uit als het contact in
stand ACC of AAN is gezet om aan te
geven dat het systeem is uitgeschakeld.
Onderhoud van het systeem
De auto is voorzien van een onderhoud-
svrije startblokkering.
Omstandigheden waardoor het
systeem mogelijk niet goed werkt
• Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
• Als de sleutel dicht bij of tegen een
sleutel met ingebouwde transpon-
derchip van een andere auto wordt
gehouden
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
1 .3 Noodoproep
60
Page 63 of 646

1.4.2 Supervergrendeling*
*Indien aanwezig
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen van de
portieren zowel van buitenaf als van
binnenuit onmogelijk te maken.
Auto's die met dit systeem zijn uitgerust,
zijn voorzien van labels op de zijruiten voor.
Inschakelen/uitschakelen van de
supervergrendeling
Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie (indien
aanwezig): Raak binnen 5 seconden twe-
emaal het sensorgebied van de buiten-
portiergreep van het voorportier aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
voor vast.
Met de afstandsbediening: Druk op
.
WAARSCHUWING!
Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in
als er zich nog personen in de auto
bevinden, omdat de portieren dan niet
van binnenuit kunnen worden geopend.
1.4.3 Alarm*
*Indien aanwezig
Met licht en geluid worden alarmsignalen
gegeven wanneer er een inbraakpoging
wordt gedetecteerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
•
Als een vergrendeld portier wordt
ontgrendeld of geopend zonder gebruik
te maken van de instapfunctie (indien
aanwezig) of de afstandsbediening. (De
portieren zullen automatisch opnieuw
worden vergrendeld.)
• De motorkap wordt geopend.
• De inbraaksensor (indien aanwezig)
signaleert een beweging in de auto.
(Voorbeeld: een indringer breekt een
ruit en dringt de auto binnen.)
•
De hellingsensor (indien aanwezig)
signaleert een verandering in de hoek
van de auto ten opzichte van het
wegdek.
Inschakelen/uitschakelen/uitzetten van
het alarmsysteem
Zaken die gecontroleerd moeten worden
alvorens de auto te vergrendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
• Er is niemand in de auto.
• De zijruiten en het schuifdak (indien
aanwezig) of het panoramadak (indien
aanwezig) zijn gesloten voordat het
alarm wordt ingeschakeld.
• Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto
achtergebleven.
1 .4 Antidiefstalsysteem
61
1
Veiligheid en beveiliging
Page 64 of 646

Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig) of
de afstandsbediening. Na 30 seconden
wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit
volgens een van de onderstaande
manieren:
• Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
• Start de motor. (Het alarm wordt na
enkele seconden gedeactiveerd of
uitgeschakeld.)
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrij alarmsysteem.
Activeren van het alarm
Het alarm wordt in de volgende gevallen
mogelijk geactiveerd: (Door het alarm te
stoppen wordt het alarmsysteem
uitgeschakeld.)
• De portieren worden met de sleutel
ontgrendeld.• Een persoon in de auto opent een
portier, de achterklep of de motorkap
of ontgrendelt de auto met de
vergrendelknop aan de binnenzijde.
• De accu wordt opgeladen of
vervangen terwijl de auto is
vergrendeld. (→Blz. 454)
Door alarmsysteem bediende
portiervergrendeling
In de volgende gevallen worden,
afhankelijk van de situatie, de portieren
automatisch vergrendeld om potentiële
indringers buiten de auto te houden:
• Wanneer een in de auto
achtergebleven persoon het portier
ontgrendelt en het alarm wordt
geactiveerd.
1 .4 Antidiefstalsysteem
62
Page 65 of 646

• Terwijl het alarm is geactiveerd,
ontgrendelt een in de auto
achtergebleven persoon het portier.
• Bij het bijladen of vervangen van de
accu.
Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat
het wordt uitgeschakeld wanneer de
sleutel (auto's zonder Smart
entry-systeem en startknop) of
mechanische sleutel (auto's met Smart
entry-systeem en startknop) wordt
gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen:
→blz. 476)
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
Inbraaksensor en hellingsensor (indien
aanwezig)
Signalering inbraaksensor en
hellingsensor
• De inbraaksensor signaleert
indringers of een beweging in de auto.
• De hellingsensor signaleert een
verandering van de hoek van de auto
ten opzichte van het wegdek, die
bijvoorbeeld ontstaat als de auto
weggesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak
kan niet worden gegarandeerd.De inbraaksensor en hellingsensor
instellen
Als het alarm wordt ingeschakeld, worden
de inbraaksensor en de hellingsensor
automatisch ingesteld. (→Blz. 62)
De inbraaksensor en de hellingsensor
uitschakelen
Als u huisdieren of bewegende
voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor en
de hellingsensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren
reageren op bewegingen binnen in de
auto.
1. Zet het contact UIT.
2. Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de
inbraaksensor en de hellingsensor
weer in te schakelen.
Telkens wanneer de inbraaksensor en
de hellingsensor worden
uitgeschakeld/ingeschakeld, wordt er
een melding weergegeven op het
multi-informatiedisplay.
Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
• Het alarm wordt ingeschakeld zelfs
wanneer de inbraaksensor en de
hellingsensor zijn uitgeschakeld.
1 .4 Antidiefstalsysteem
63
1
Veiligheid en beveiliging
Page 66 of 646

• Auto's zonder Smart entry-systeem
en startknop: Nadat de inbraaksensor
en hellingsensor zijn uitgeschakeld,
kunnen deze opnieuw worden
ingeschakeld door het contact AAN te
zetten of door de portieren met de
afstandsbediening te ontgrendelen.
• Auto's met Smart entry-systeem en
startknop: Nadat de inbraaksensor en
de hellingsensor zijn uitgeschakeld,
kunnen deze opnieuw worden
ingeschakeld door op de startknop te
drukken of de portieren te
ontgrendelen met de instapfunctie
(indien aanwezig) of de
afstandsbediening.
• De inbraaksensor en de hellingsensor
zullen automatisch weer worden
ingeschakeld wanneer het
alarmsysteem weer wordt
ingeschakeld.
Informatie over de inbraaksensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• Er bevinden zich nog personen of
huisdieren in de auto.
• Een zijruit, het schuifdak (indien
aanwezig) of het panoramadak (indien
aanwezig) is open.
In dit geval registreert de sensor
mogelijk het volgende:
– Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de
auto
– Ultrasoongolven van apparaten,
zoals de inbraaksensoren van
andere auto's– Het bewegen van mensen buiten de
auto
• Er bevinden zich onstabiele
voorwerpen, zoals loshangende
accessoires of kleding aan
kledinghaakjes, in de auto.
• De auto is geparkeerd op een plek
waar extreme trillingen of geluiden
optreden, zoals in een parkeergarage.
• Er wordt ijs of sneeuw van de auto
verwijderd, waardoor de auto
herhaaldelijk wordt blootgesteld aan
schokken of trillingen.
1 .4 Antidiefstalsysteem
64
Page 67 of 646

• De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
• De auto is blootgesteld aan schokken
die het gevolg zijn van hagel, onweer
of andere van buitenaf komende
herhaalde schokken of trillingen.
Informatie over de hellingsensor
De sensor activeert in de volgende
gevallen mogelijk het alarm:
• De auto wordt vervoerd per boot,
aanhangwagen, trein, enz.
• De auto staat geparkeerd in een
parkeergarage.
• De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
• Een van de banden verliest zijn
spanning.
• De auto wordt opgekrikt.
• Er doet zich een aardbeving of
wegverzakking voor.
OPMERKING
Ervoor zorgen dat de inbraaksensor
goed werkt
• Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking
van de sensoren in negatieve zin
beïnvloed kan worden.
• Spuit geen luchtverfrisser of andere
producten rechtstreeks in de
openingen van de sensoren.
• Als u andere accessoires installeert
dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat
tussen de bestuurdersstoel en de
stoel van de voorpassagier, werkt de
inbraaksensor mogelijk minder goed.
• Auto's met Smart entry-systeem en
startknop: De werking van de
inbraaksensor wordt mogelijk gestopt
wanneer de elektronische sleutel zich
in de buurt van de auto bevindt.
1 .4 Antidiefstalsysteem
65
1
Veiligheid en beveiliging
Page 68 of 646

1 .4 Antidiefstalsysteem
66
Page 69 of 646

2.1 Instrumentenpaneel...........68
2.1.1 Waarschuwingslampjes en
controlelampjes...........68
2.1.2 Meters en tellers (4,2 inch display) .75
2.1.3 Meters en tellers (7 inch display) . .79
2.1.4 Meters en tellers (12,3 inch
multi-informatiedisplay)......84
2.1.5 Multi-informatiedisplay
(4,2inchof7inchdisplay)......88
2.1.6 Multi-informatiedisplay
(12,3inchdisplay)..........98
2.1.7 Informatie over brandstofverbruik .106
Voertuigstatusinformatie en
controlelampjes2
67
Page 70 of 646

2.1 Instrumentenpaneel
2.1.1 Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel, het
middenpaneel en de buitenspiegels informeren de bestuurder over de status van de
diverse systemen van de auto.
Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regio verschillen.
2.1 Instrumentenpaneel
68
