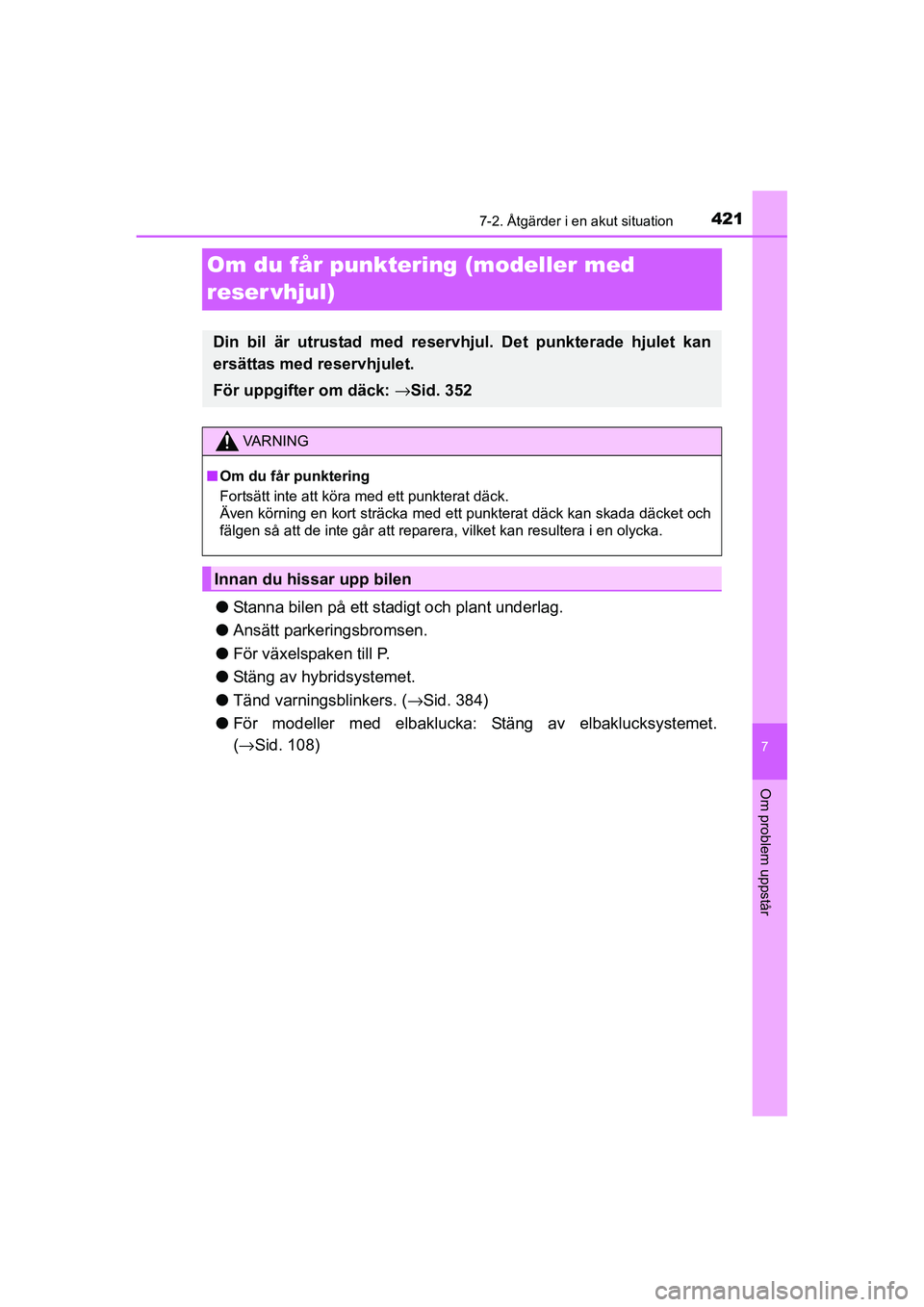

TOYOTA RAV4 HYBRID 2016 Bruksanvisningar (in Swedish)

4217-2. Åtgärder i en akut situation
OM42A57SE
7
Om problem uppstår
Om du får punktering (modeller med
reser vhjul)
●Stanna bilen på ett stadigt och plant underlag.
●Ansätt parkeringsbromsen.
●För växelspaken till P.
●Stäng av hybridsystemet.
●Tänd varningsblinkers. (→Sid. 384)
●För modeller med elbaklucka: Stäng av elbaklucksystemet.
(→Sid. 108)
Din bil är utrustad med reservhjul. Det punkterade hjulet kan
ersättas med reservhjulet.
För uppgifter om däck: →Sid. 352
VA R N I N G
■Om du får punktering
Fortsätt inte att köra med ett punkterat däck.
Även körning en kort sträcka med ett punkterat däck kan skada däcket och
fälgen så att de inte går att reparera, vilket kan resultera i en olycka.
Innan du hissar upp bilen
OM42A57SE.book Page 421 Thursday, December 17, 2015 9:08 PM

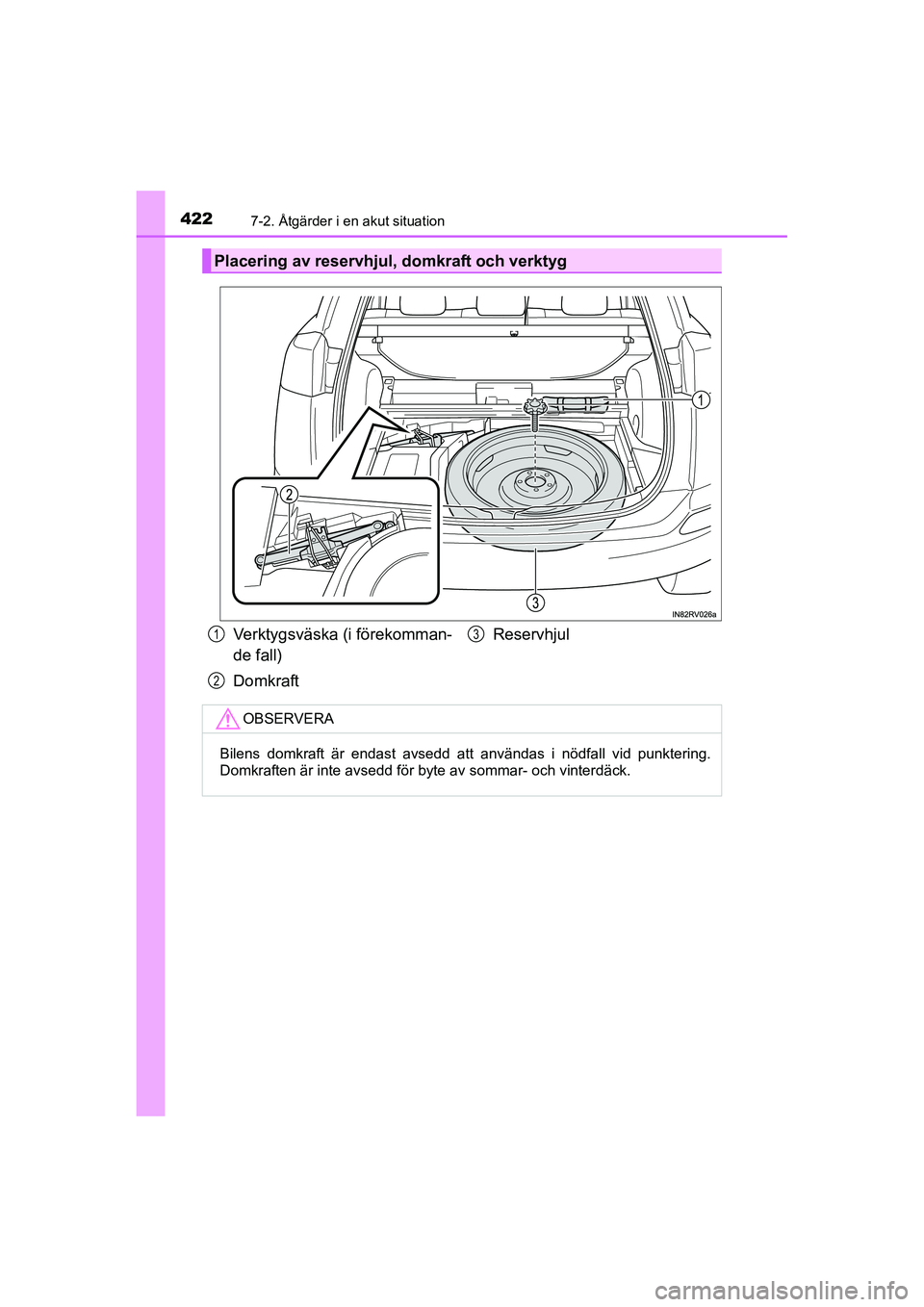

4227-2. Åtgärder i en akut situation
OM42A57SE
Placering av reservhjul, domkraft och verktyg
Verktygsväska (i förekomman-
de fall)
DomkraftReservhjul
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
1
2
3
OM42A57SE.book Page 422 Thursday, December 17, 2015 9:08 PM

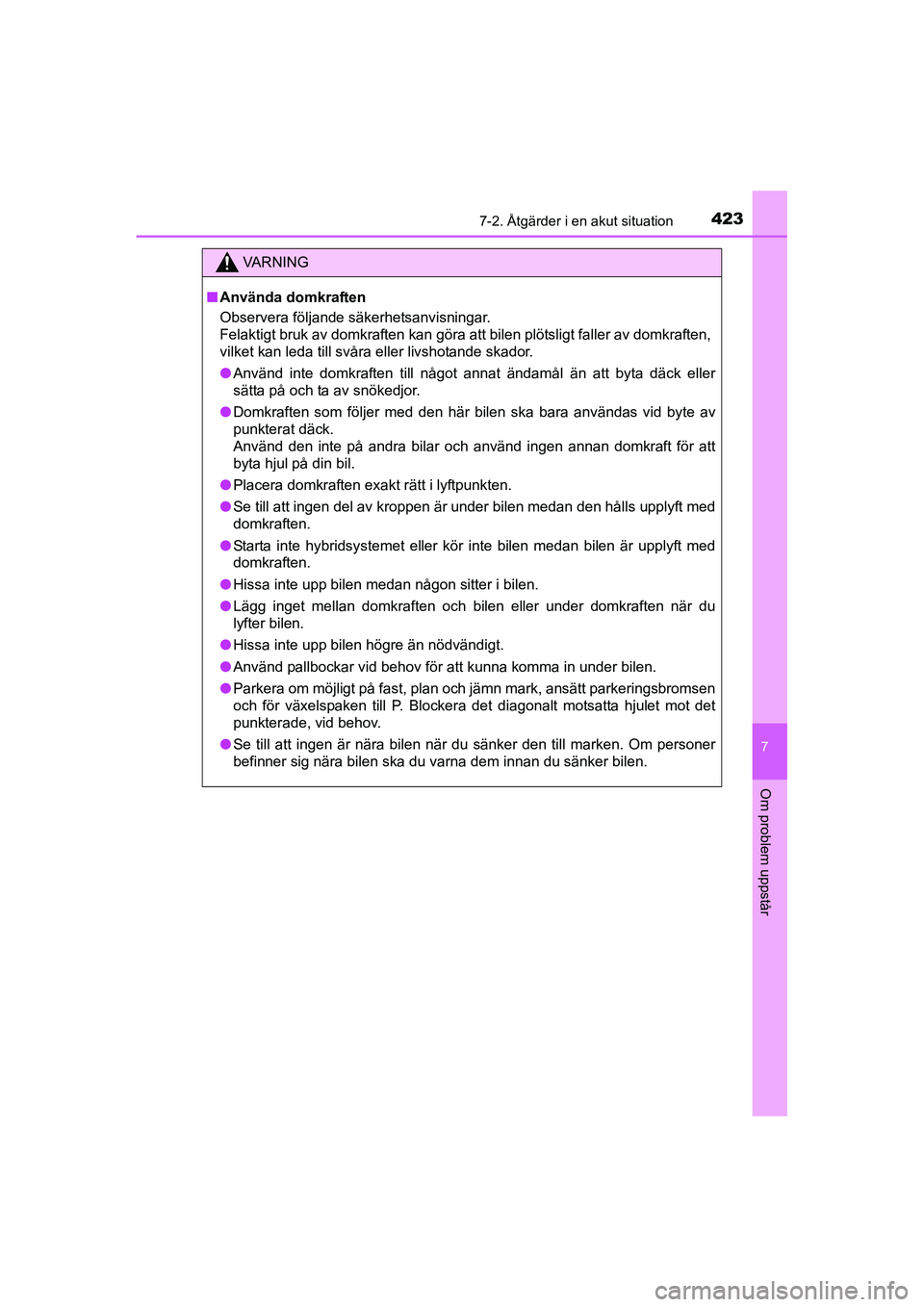

4237-2. Åtgärder i en akut situation
OM42A57SE
7
Om problem uppstår
VA R N I N G
■Använda domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller livshotande skador.
●Använd inte domkraften till något annat ändamål än att byta däck eller
sätta på och ta av snökedjor.
●Domkraften som följer med den här bilen ska bara användas vid byte av
punkterat däck.
Använd den inte på andra bilar och använd ingen annan domkraft för att
byta hjul på din bil.
●Placera domkraften exakt rätt i lyftpunkten.
●Se till att ingen del av kroppen är under bilen medan den hålls upplyft med
domkraften.
●Starta inte hybridsystemet eller kör inte bilen medan bilen är upplyft med
domkraften.
●Hissa inte upp bilen medan någon sitter i bilen.
●Lägg inget mellan domkraften och bilen eller under domkraften när du
lyfter bilen.
●Hissa inte upp bilen högre än nödvändigt.
●Använd pallbockar vid behov för att kunna komma in under bilen.
●Parkera om möjligt på fast, plan och jämn mark, ansätt parkeringsbromsen
och för växelspaken till P. Blockera det diagonalt motsatta hjulet mot det
punkterade, vid behov.
●Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
OM42A57SE.book Page 423 Thursday, December 17, 2015 9:08 PM

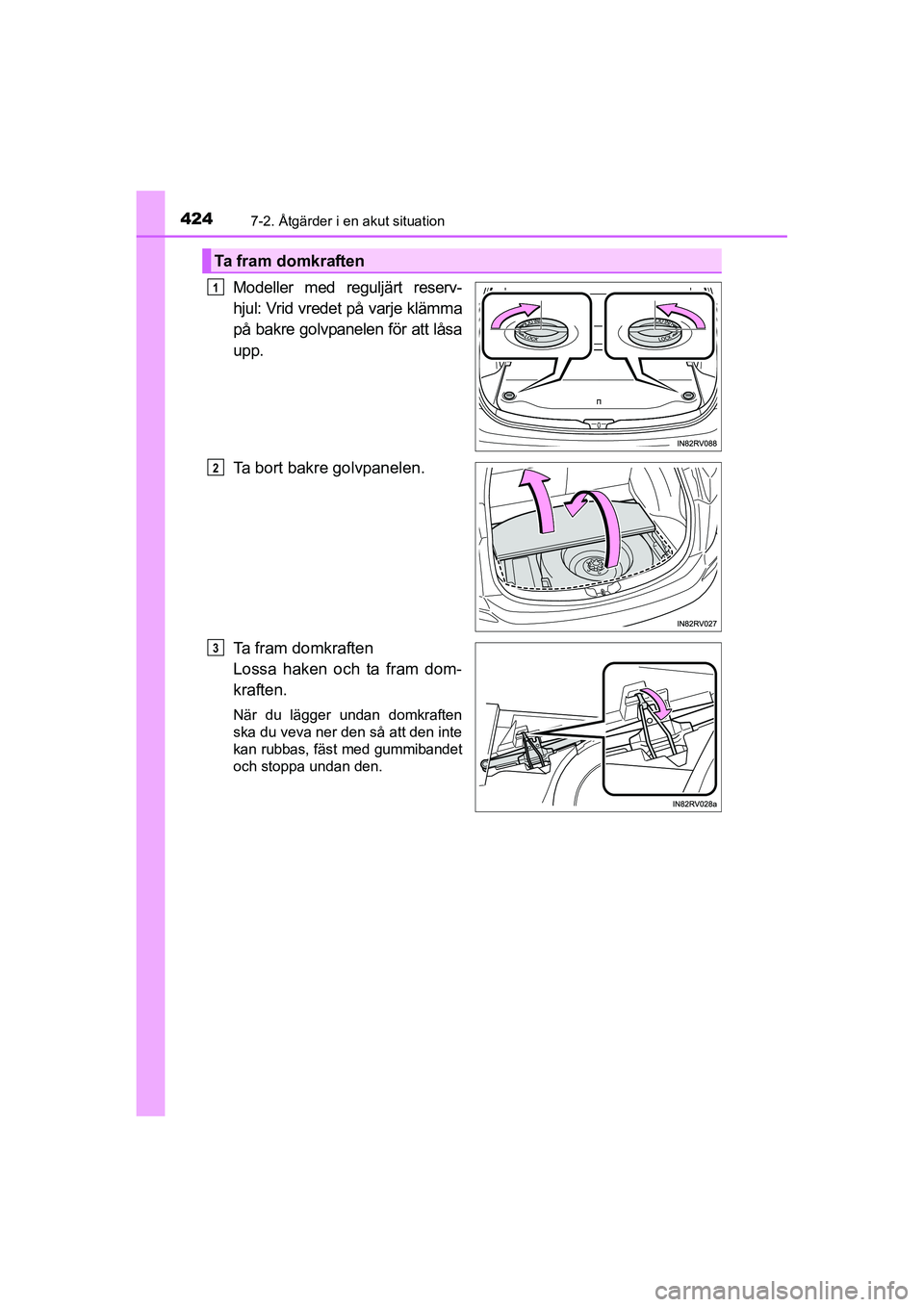

4247-2. Åtgärder i en akut situation
OM42A57SE
Modeller med reguljärt reserv-
hjul: Vrid vredet på varje klämma
på bakre golvpanelen för att låsa
upp.
Ta bort bakre golvpanelen.
Ta fram domkraften
Lossa haken och ta fram dom-
kraften.
När du lägger undan domkraften
ska du veva ner den så att den inte
kan rubbas, fäst med gummibandet
och stoppa undan den.
Ta fram domkraften
1
2
3
OM42A57SE.book Page 424 Thursday, December 17, 2015 9:08 PM

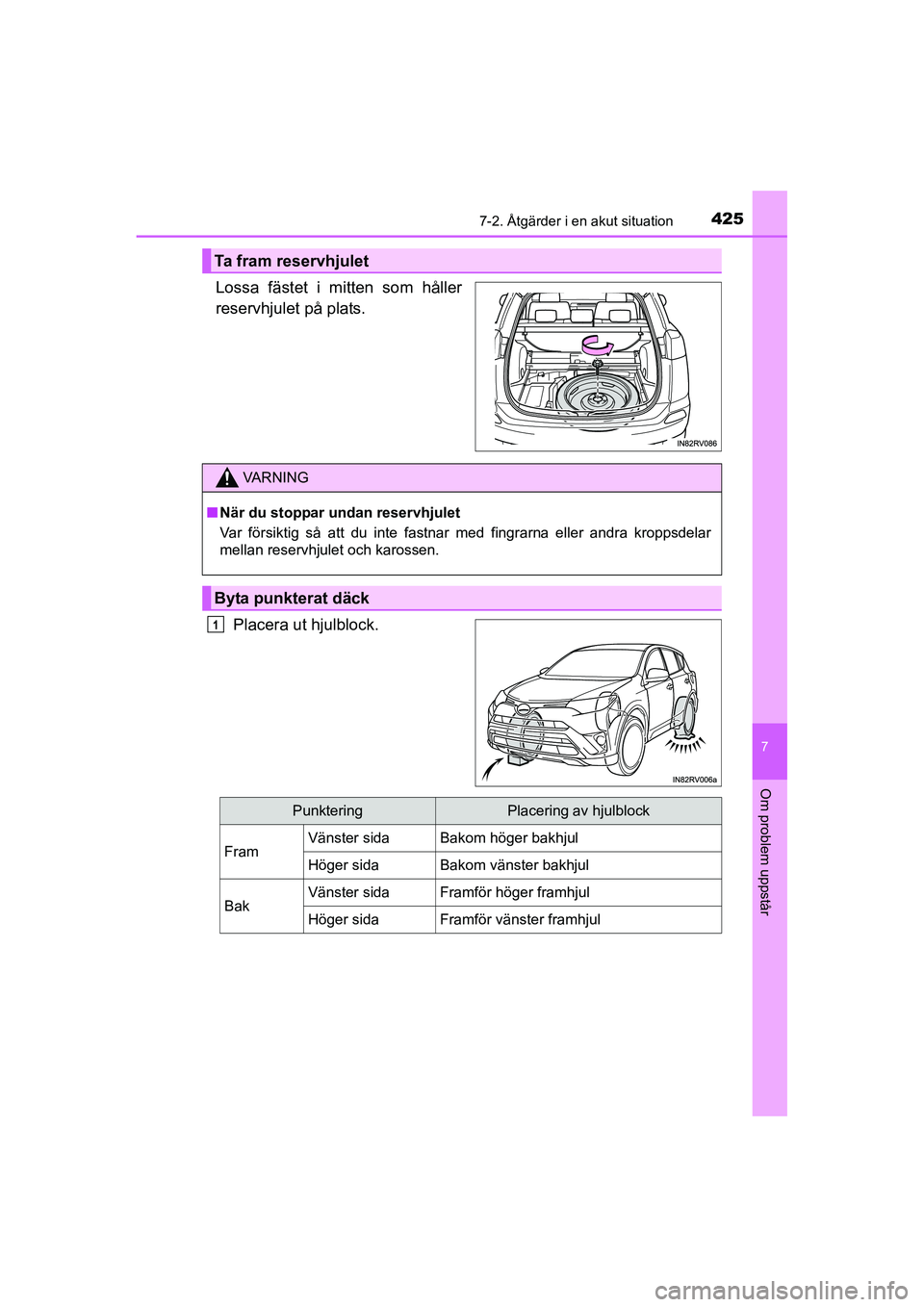

4257-2. Åtgärder i en akut situation
OM42A57SE
7
Om problem uppstår
Lossa fästet i mitten som håller
reservhjulet på plats.
Placera ut hjulblock.
Ta fram reservhjulet
VA R N I N G
■När du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
Byta punkterat däck
1
PunkteringPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
OM42A57SE.book Page 425 Thursday, December 17, 2015 9:08 PM

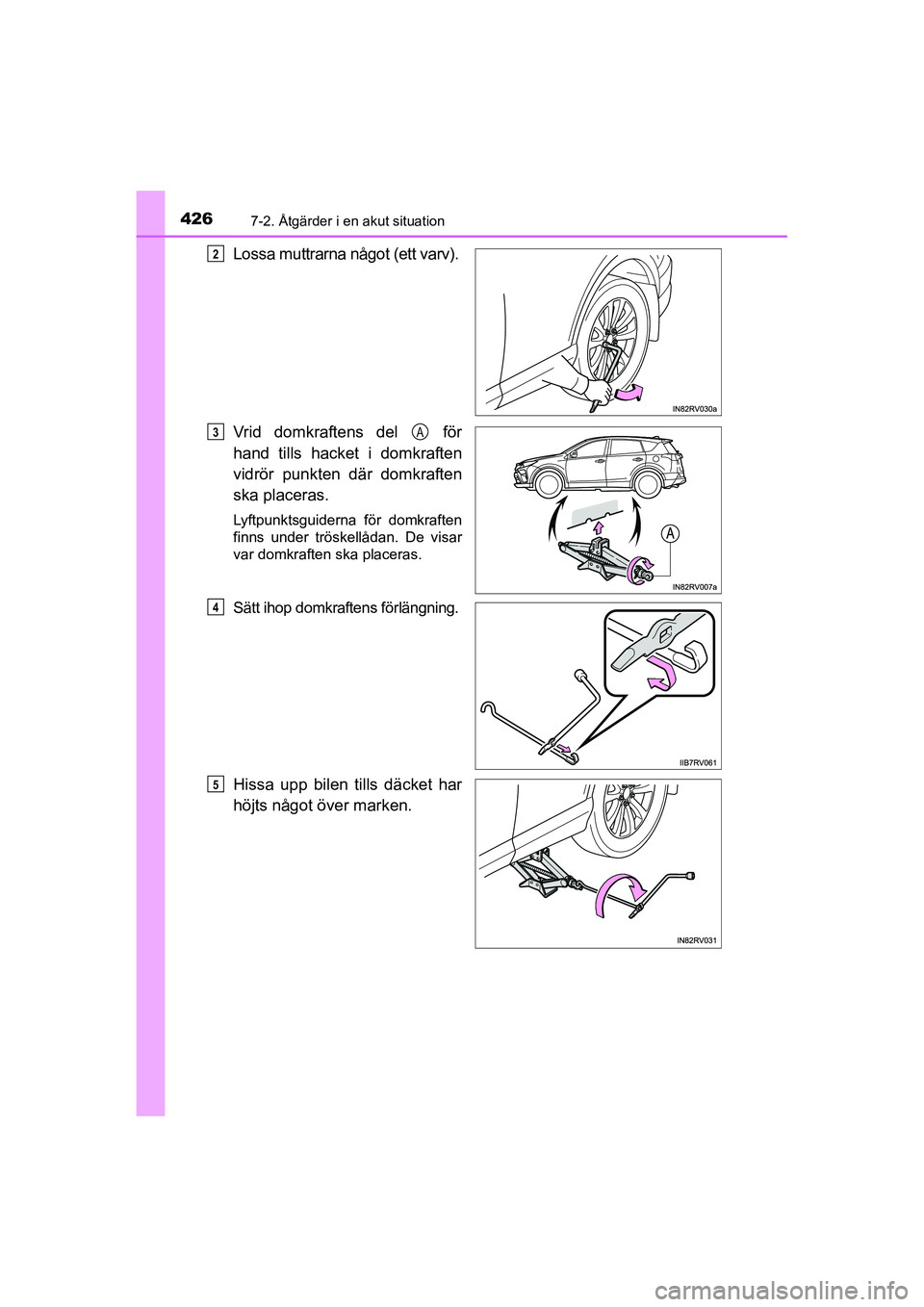

4267-2. Åtgärder i en akut situation
OM42A57SE
Lossa muttrarna något (ett varv).
Vrid domkraftens del för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Sätt ihop domkraftens förlängning.
Hissa upp bilen tills däcket har
höjts något över marken.
2
3A
4
5
OM42A57SE.book Page 426 Thursday, December 17, 2015 9:08 PM

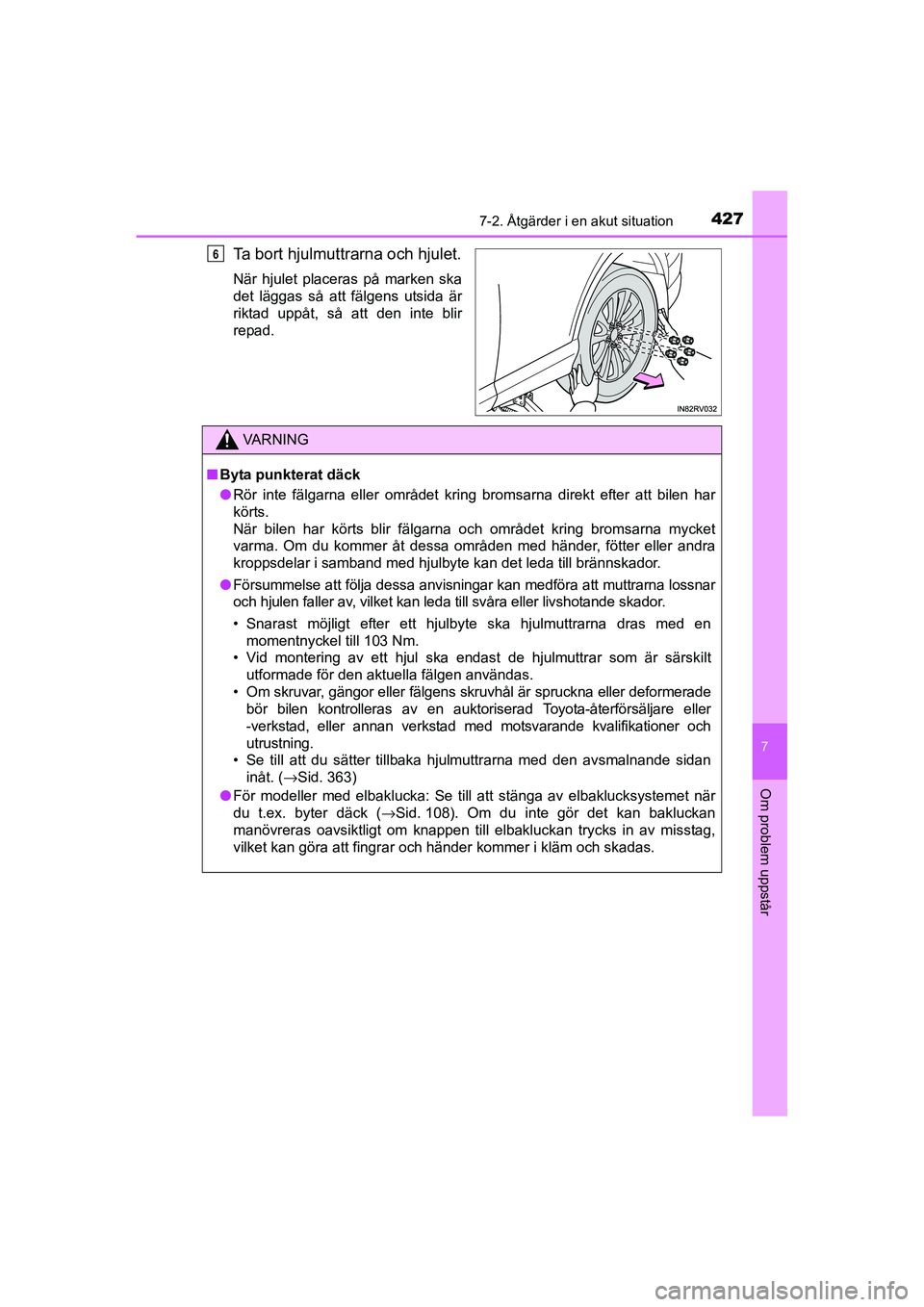

4277-2. Åtgärder i en akut situation
OM42A57SE
7
Om problem uppstår
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens utsida är
riktad uppåt, så att den inte blir
repad.
6
VA R N I N G
■Byta punkterat däck
●Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har
körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
●Försummelse att följa dessa anvisningar kan medföra att muttrarna lossnar
och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt
utformade för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deformerade
bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan
inåt. (→Sid. 363)
●För modeller med elbaklucka: Se till att stänga av elbaklucksystemet när
du t.ex. byter däck (→Sid. 108). Om du inte gör det kan bakluckan
manövreras oavsiktligt om knappen till elbakluckan trycks in av misstag,
vilket kan göra att fingrar och händer kommer i kläm och skadas.
OM42A57SE.book Page 427 Thursday, December 17, 2015 9:08 PM

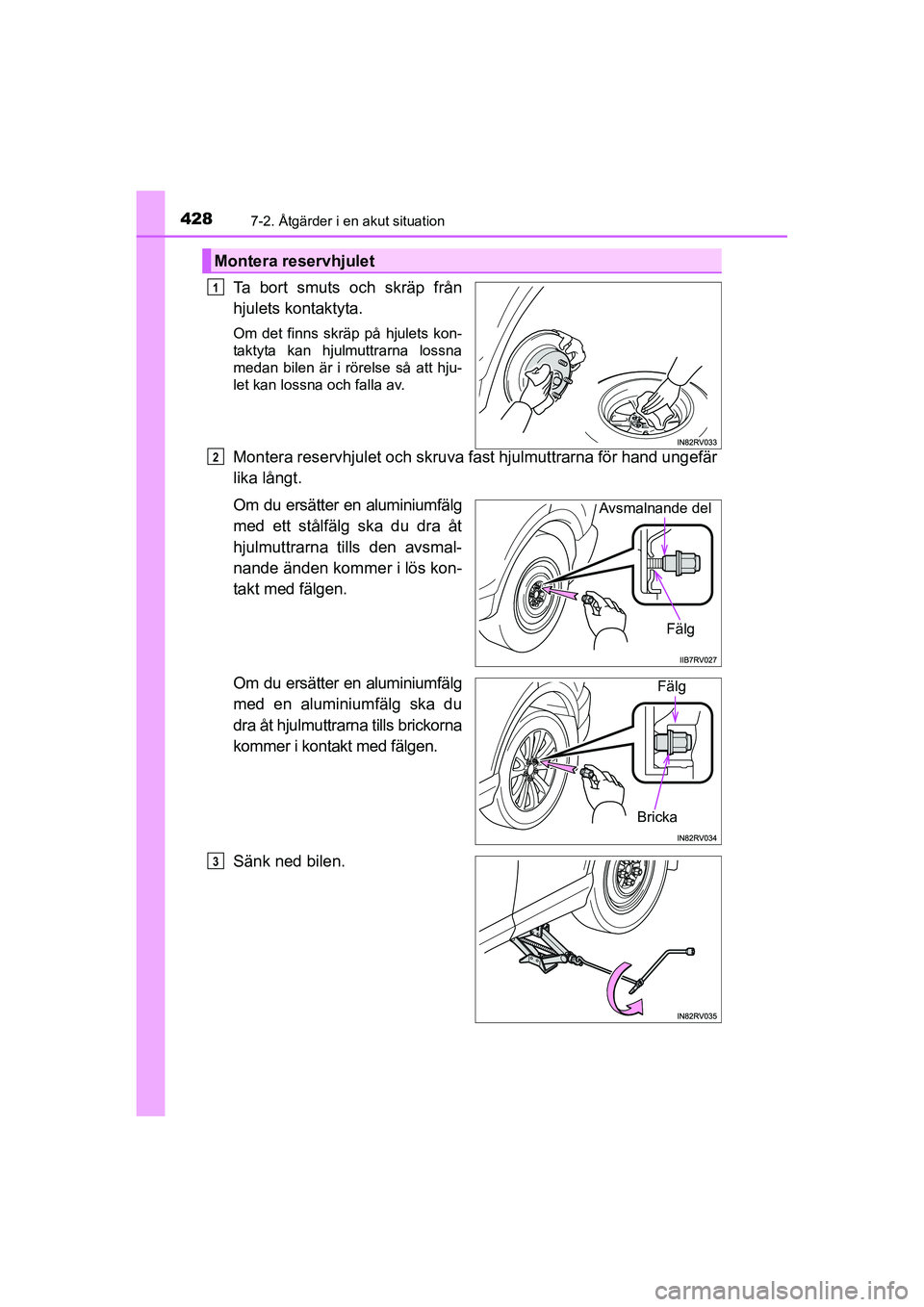

4287-2. Åtgärder i en akut situation
OM42A57SE
Ta bort smuts och skräp från
hjulets kontaktyta.
Om det finns skräp på hjulets kon-
taktyta kan hjulmuttrarna lossna
medan bilen är i rörelse så att hju-
let kan lossna och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika långt.
Om du ersätter en aluminiumfälg
med ett stålfälg ska du dra åt
hjulmuttrarna tills den avsmal-
nande änden kommer i lös kon-
takt med fälgen.
Om du ersätter en aluminiumfälg
med en aluminiumfälg ska du
dra åt hjulmuttrarna tills brickorna
kommer i kontakt med fälgen.
Sänk ned bilen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Bricka
Fälg
3
OM42A57SE.book Page 428 Thursday, December 17, 2015 9:08 PM

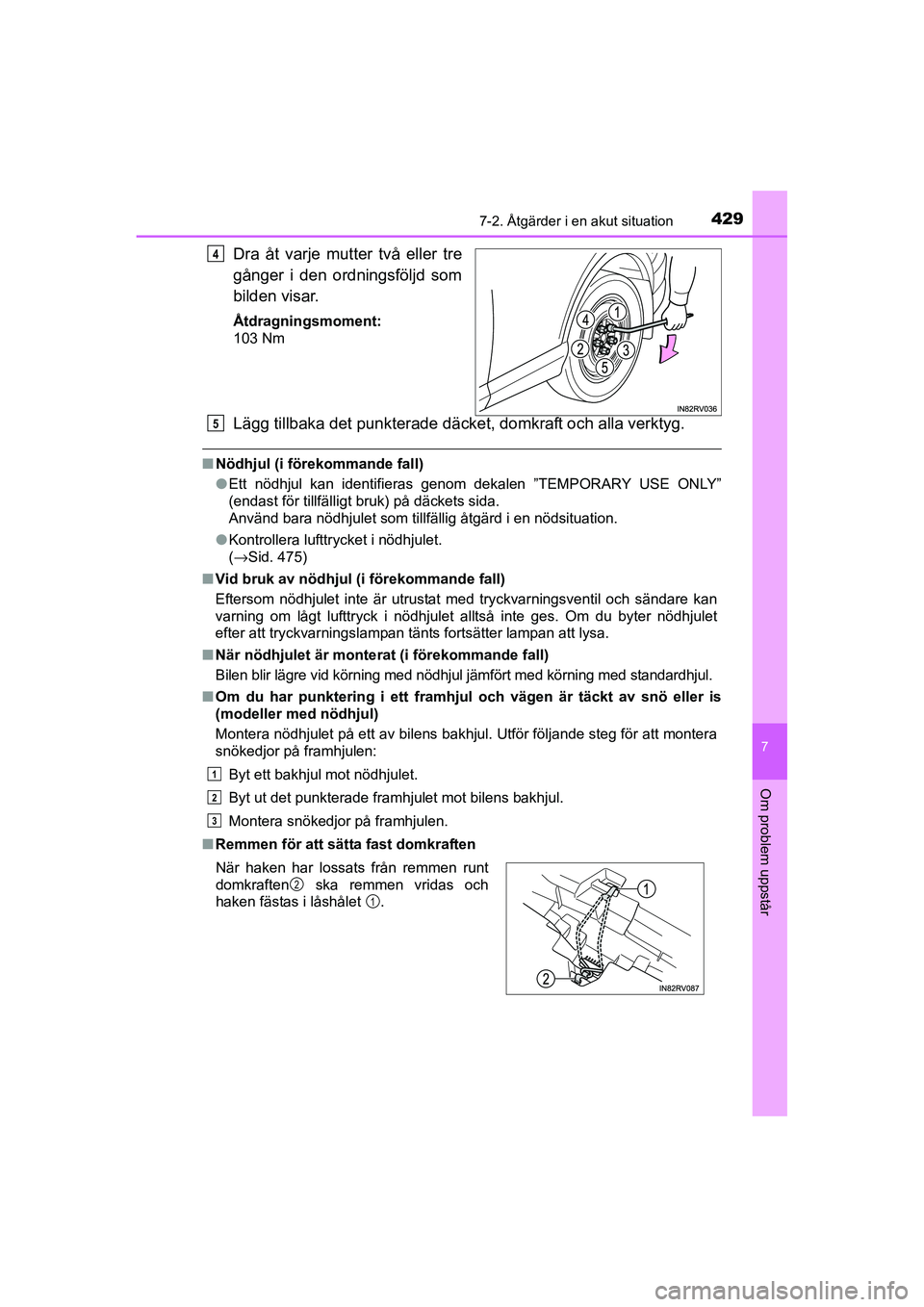

4297-2. Åtgärder i en akut situation
OM42A57SE
7
Om problem uppstår
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Lägg tillbaka det punkterade däcket, domkraft och alla verktyg.
■Nödhjul (i förekommande fall)
●Ett nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
●Kontrollera lufttrycket i nödhjulet.
(→Sid. 475)
■Vid bruk av nödhjul (i förekommande fall)
Eftersom nödhjulet inte är utrustat med tryckvarningsventil och sändare kan
varning om lågt lufttryck i nödhjulet alltså inte ges. Om du byter nödhjulet
efter att tryckvarningslampan tänts fortsätter lampan att lysa.
■När nödhjulet är monterat (i förekommande fall)
Bilen blir lägre vid körning med nödhjul jämfört med körning med standardhjul.
■Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
■Remmen för att sätta fast domkraften
4
När haken har lossats från remmen runt
domkraften ska remmen vridas och
haken fästas i låshålet .
5
1
2
3
2
1
OM42A57SE.book Page 429 Thursday, December 17, 2015 9:08 PM

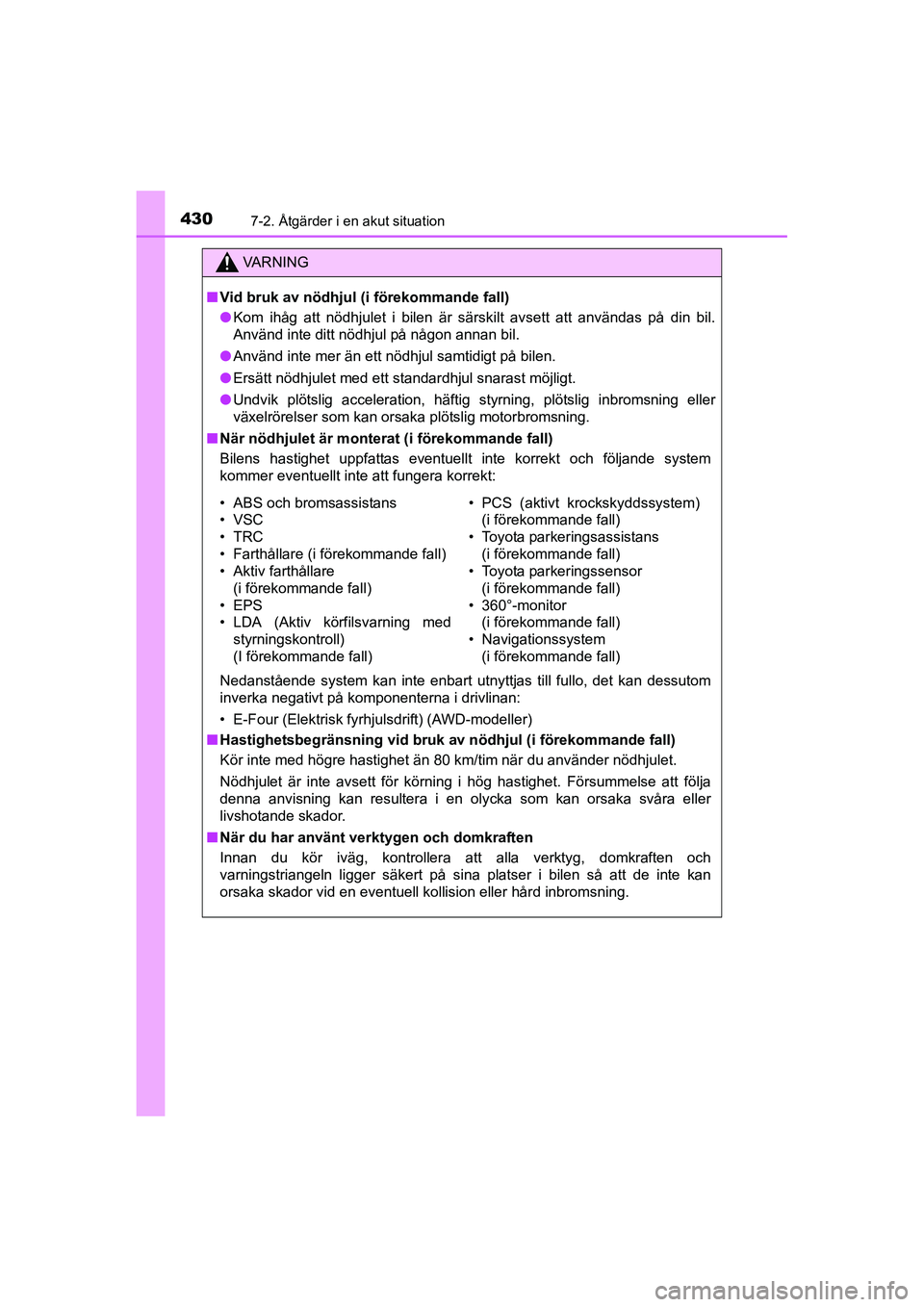

4307-2. Åtgärder i en akut situation
OM42A57SE
VA R N I N G
■Vid bruk av nödhjul (i förekommande fall)
●Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
●Använd inte mer än ett nödhjul samtidigt på bilen.
●Ersätt nödhjulet med ett standardhjul snarast möjligt.
●Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plötslig motorbromsning.
■När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system
kommer eventuellt inte att fungera korrekt:
Nedanstående system kan inte enbart utnyttjas till fullo, det kan dessutom
inverka negativt på komponenterna i drivlinan:
• E-Four (Elektrisk fyrhjulsdrift) (AWD-modeller)
■Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte med högre hastighet än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller
livshotande skador.
■När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och
varningstriangeln ligger säkert på sina platser i bilen så att de inte kan
orsaka skador vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
• Farthållare (i förekommande fall)
• Aktiv farthållare
(i förekommande fall)
•EPS
• LDA (Aktiv körfilsvarning med
styrningskontroll)
(I förekommande fall)• PCS (aktivt krockskyddssystem)
(i förekommande fall)
• Toyota parkeringsassistans
(i förekommande fall)
• Toyota parkeringssensor
(i förekommande fall)
• 360°-monitor
(i förekommande fall)
• Navigationssystem
(i förekommande fall)
OM42A57SE.book Page 430 Thursday, December 17, 2015 9:08 PM
