TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

1213-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE
OBSERVERA
■Rörelsestyrd sensor, säkerhetsåtgärd er (modeller med rörelsestyrd
elbaklucka)
Den rörelsestyrda sensorn är placerad bakom mitten av nedre delen av
bakre stötfångaren. Observera följande för att se till att den rörelsestyrda
elbakluckan fungerar på rätt sätt:
● Håll alltid mitten av nedre delen av bakre stötfångaren ren.
Om mitten av nedre delen av bakre stötfångaren är smutsig eller täckt
med snö kommer den rörelsestyrda sensorn eventuellt inte att fungera. Ta
i så fall bort smuts eller snö, flytta bilen från det nuvarande läget och kon-
trollera om den rörelsestyrda sensorn fungerar.
Om den inte fungerar ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
● Lägg inte på beläggningar som har en regnavstötande (hydrofilisk) effekt
eller andra beläggningar på mitten av nedre delen av bakre stötfångaren.
● Parkera inte bilen nära föremål som kan röra sig och vidröra mitten av
nedre delen av bakre stötfångaren, t.ex. gräs eller träd.
Om bilen har varit parkerad en tid nära föremål som kan röra sig och vidrö-
ra mitten av nedre delen av bakre stötfångaren, t.ex. gräs eller träd, kom-
mer den rörelsestyrda sensorn eventuellt inte att fungera. Flytta i så fall
bilen från det nuvarande läget och kontrollera om den rörelsestyrda sens-
orn fungerar. Om den inte fungerar ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
● Utsätt inte den rörelsestyrda sensorn eller omgivande ytor för hårda stötar.
Om den rörelsestyrda sensorn eller den omgivande ytan har utsatts för en
kraftig stöt kommer den eventuellt inte att fungera på rätt sätt\
. Om den
rörelsestyrda sensorn inte fungerar i följande situationer ska du \
låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.
• Den rörelsestyrda sensorn eller den omgivande ytan har fått en kraftig stöt.
• Mitten av nedre delen av bakre stötfångaren är repad eller skadad.
● Ta inte isär bakre stötfångaren.
● Sätt inte fast dekaler på bakre stötfångaren.
● Lackera inte bakre stötfångaren.
● Om en cykelhållare eller liknande tungt föremål är monterat på elbak-
luckan ska den rörelsestyrda sensorn inaktiveras. ( →Sid. 500)
OM42B04SE.book Page 121 Wedne sday, September 7, 2016 1:34 AM

1223-2. Öppna, stänga och låsa dörrarna
OM42B04SE
Elektroniskt lås- och startsystem
●Låsa och låsa upp sidodörrarna ( →Sid. 101)
● Låsa och låsa upp bakluckan ( →Sid. 101)
● Starta hybridsystemet ( →Sid. 176)
■Antennplacering
■ Driftsområde (områden inom vilka den elektroniska nyckeln känns av)
Vid start av hybridsystemet eller vid ändring av lägen på startknappen
Systemet kan användas när den elektroniska nyckeln är inuti bilen.
Följande funktioner kan utföra s genom att den elektroniska
nyckeln förvaras på dig, t.ex. i fickan. Föraren bör alltid ha med
sig den elektroniska nyckeln.
Antenner utanför kupén
Antenner i kupén
Antenn utanför bagagerummet
Vid låsning eller upplåsning av dör-
rarna
Systemet kan användas när den
elektroniska nyckeln befinner sig
cirka 0,7 m från något av de utvändi-
ga dörrhandtagen och öppnings-
knappen till bakluckan. (Endast
dörrarna som känner av nyckeln kan
låsas/låsas upp.)1
2
3
OM42B04SE.book Page 122 Wedne sday, September 7, 2016 1:34 AM

1233-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE■

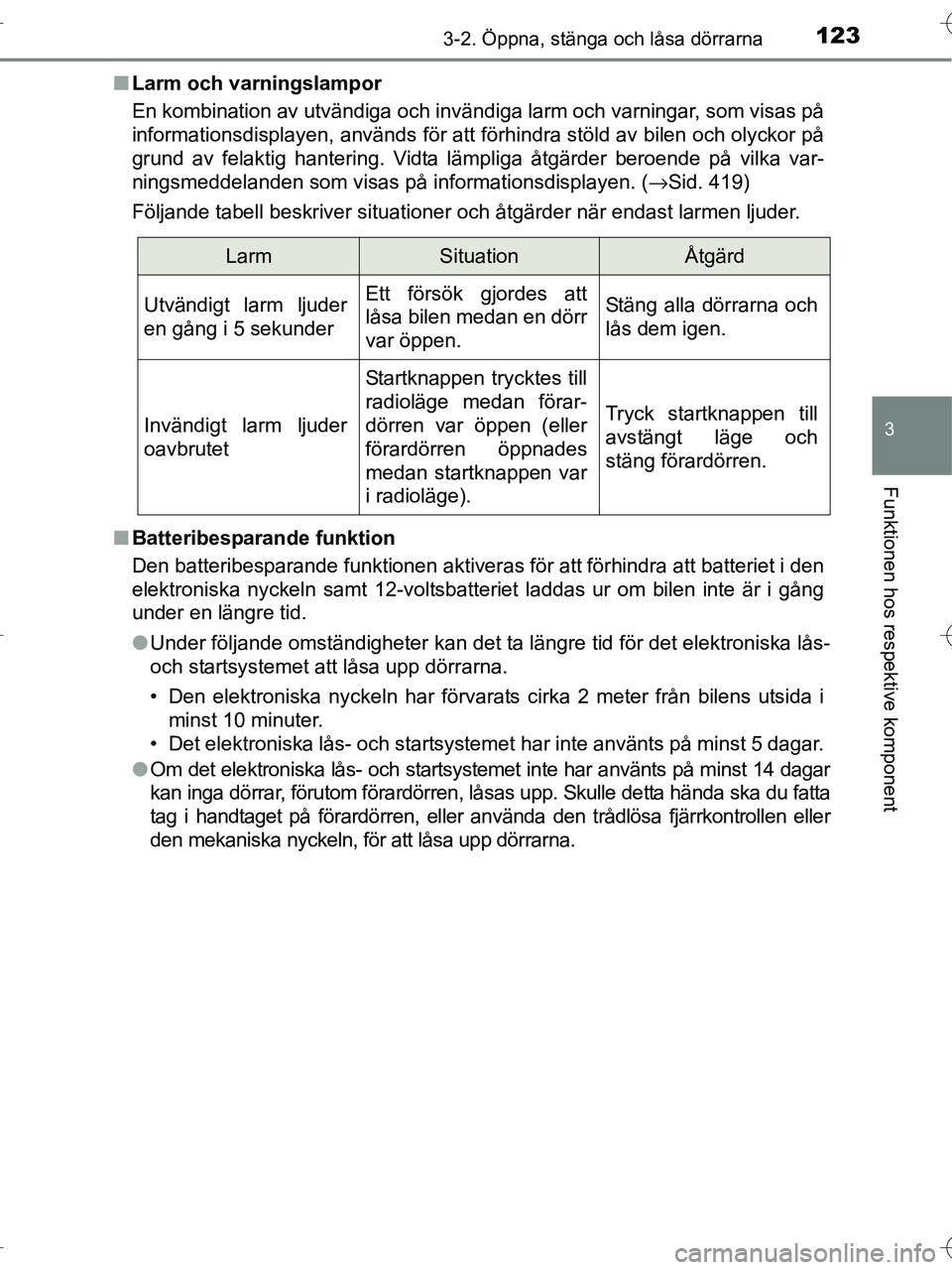

Larm och varningslampor
En kombination av utvändiga och invändiga larm och varningar, som visas på
informationsdisplayen, används för att förhindra stöld av bi\
len och olyckor på
grund av felaktig hantering. Vidta lämpliga åtgärder beroende på vilka var-
ningsmeddelanden som visas på informationsdisplayen. ( →Sid. 419)
Följande tabell beskriver situationer och åtgärder när endast larmen ljuder.
■ Batteribesparande funktion
Den batteribesparande funktionen aktiveras för att förhindra att batteriet i den
elektroniska nyckeln samt 12-voltsbatteriet laddas ur om bilen inte är i gång
under en längre tid.
●Under följande omständigheter kan det ta längre tid för det elektroniska lås-
och startsystemet att låsa upp dörrarna.
• Den elektroniska nyckeln har förvarats cirka 2 meter från bilens utsida i
minst 10 minuter.
• Det elektroniska lås- och startsystemet har inte använts på minst 5 dagar.
● Om det elektroniska lås- och startsystemet inte har använts på minst 14 dagar
kan inga dörrar, förutom förardörren, låsas upp. Skulle detta hända ska du fatta
tag i handtaget på förardörren, eller använda den trådlösa fjärrkontrollen eller
den mekaniska nyckeln, för att låsa upp dörrarna.
LarmSituationÅtgärd
Utvändigt larm ljuder
en gång i 5 sekunderEtt försök gjordes att
låsa bilen medan en dörr
var öppen.Stäng alla dörrarna och
lås dem igen.
Invändigt larm ljuder
oavbrutet
Startknappen trycktes till
radioläge medan förar-
dörren var öppen (eller
förardörren öppnades
medan startknappen var
i radioläge).
Tryck startknappen till
avstängt läge och
stäng förardörren.
OM42B04SE.book Page 123 Wedne sday, September 7, 2016 1:34 AM

1243-2. Öppna, stänga och låsa dörrarna
OM42B04SE■
Elektronisk nyckel, batteribesparande funktion
Om den batteribesparande funktionen har ställts in minimeras urladdning av
batteriet genom att den elektroniska nyckeln inte kan ta emot radiovågor.
■ Omständigheter som påverkar funktionen
Det elektroniska lås- och startsystemet använder svaga radiovågor. I följande
situationer kan kommunikationen mellan den elektroniska nyckeln och bilen
påverkas, vilket hindrar det elektroniska lås- och startsystemet, fjärrkontrollen
och startspärren från att fungera ordentligt.
(Problemlösning: →Sid. 467)
● Om batteriet till den elektroniska nyckeln laddas ur
● Nära en TV-mast, kraftstation, bensinstation, radiostation, stor reklamskylt,
flygplats eller annan anläggning som genererar starka radiovågor eller elek-
triskt brus
● Om du bär på en bärbar radio, mobiltelefon, sladdlös telefon\
eller annan
trådlös kommunikationsapparat
● Om en elektronisk nyckel kommer i kontakt med eller täcks av följande
metallföremål
• Kort med aluminiumbeläggning
• Cigarettaskar med invändig aluminiumfolie
• Plånböcker eller väskor av metall
•Mynt
• Handvärmare av metall
• Medier som CD- och DVD-skivor
● Om andra trådlösa nycklar (som avger radiovågor) används i närheten
● När du har med dig den elektroniska nyckeln tillsammans med följande före-
mål som avger radiovågor
• En annan bils elektroniska nyckel eller fjärrkontroll som avger radiovågor
• Persondatorer eller handdatorer
• Digitala ljudanläggningar
• Bärbara spelenheter
● Om en färgad film med metalliskt innehåll eller metallföremål fästs på bakrutan
● Om en elektronisk nyckel placeras nära en batteriladdare eller elektroniska
apparater
Tryck två gånger på medan du hål-
ler intryckt. Bekäfta att indikatorn till
den elektroniska nyckeln blinkar fyra
gånger.
Om det batteribesparande läget är inställt
kan det elektroniska lås- och startsyste-
met inte användas. Tryck på någon av
knapparna på den elektroniska nyckeln
för att stänga av funktionen.
OM42B04SE.book Page 124 Wedne
sday, September 7, 2016 1:34 AM

1253-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE■

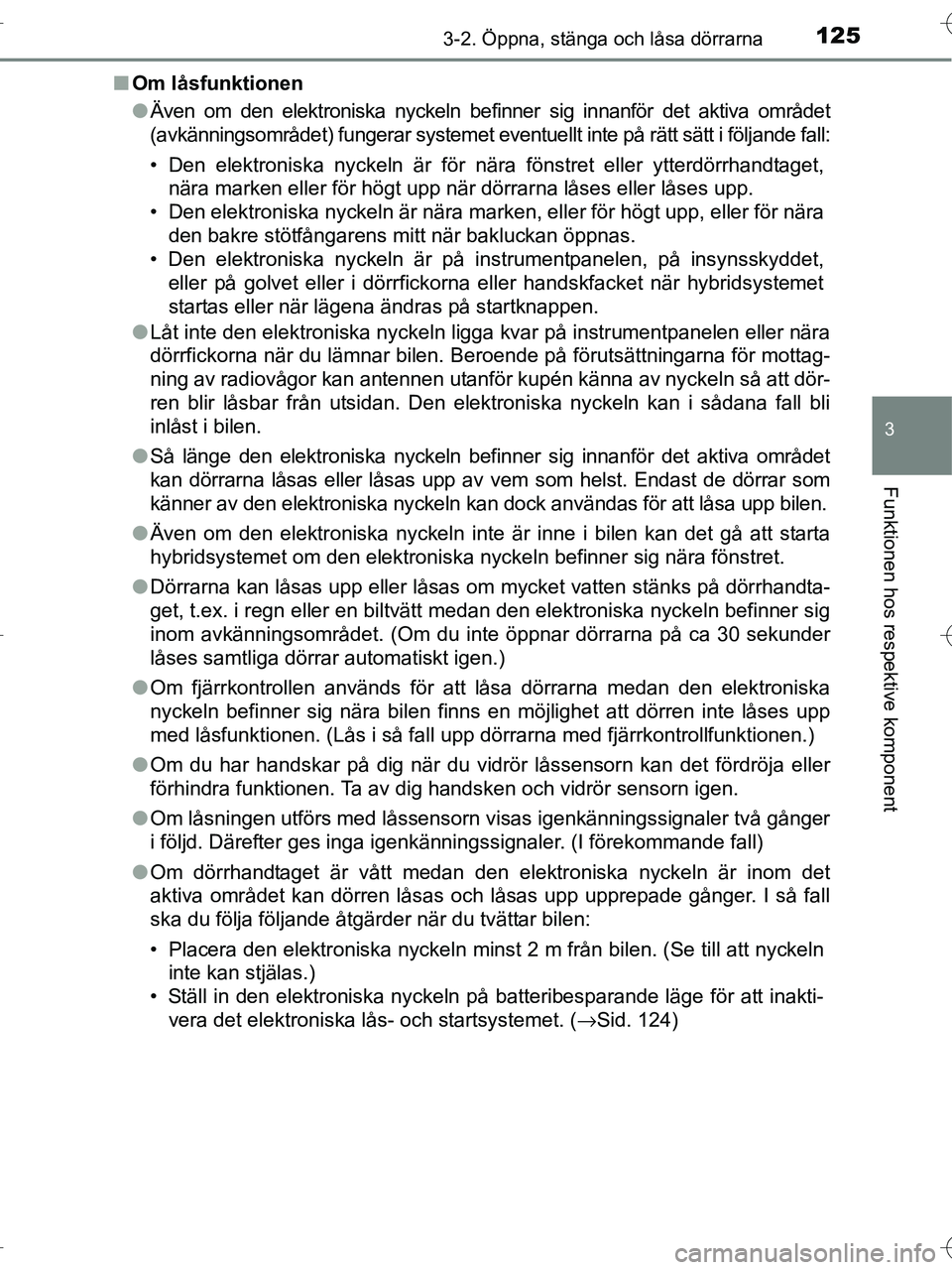

Om låsfunktionen
●Även om den elektroniska nyckeln befinner sig innanför det aktiva området
(avkänningsområdet) fungerar systemet eventuellt inte på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära
den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet, eller på golvet eller i dörrfickorna eller handskfacket när hybridsystemet
startas eller när lägena ändras på startknappen.
● Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
● Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan dock användas för att låsa upp bilen.
● Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
hybridsystemet om den elektroniska nyckeln befinner sig nära fönst\
ret.
● Dörrarna kan låsas upp eller låsas om mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
● Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen finns en möjlighet att dörren inte låses upp
med låsfunktionen. (Lås i så fall upp dörrarna med fjärrkontrollfunktionen.)
● Om du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen. Ta av dig handsken och vidrör sensorn igen.
● Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler. (I förekommande fall)
● Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (→Sid. 124)
OM42B04SE.book Page 125 Wedne sday, September 7, 2016 1:34 AM

1263-2. Öppna, stänga och låsa dörrarna
OM42B04SE●

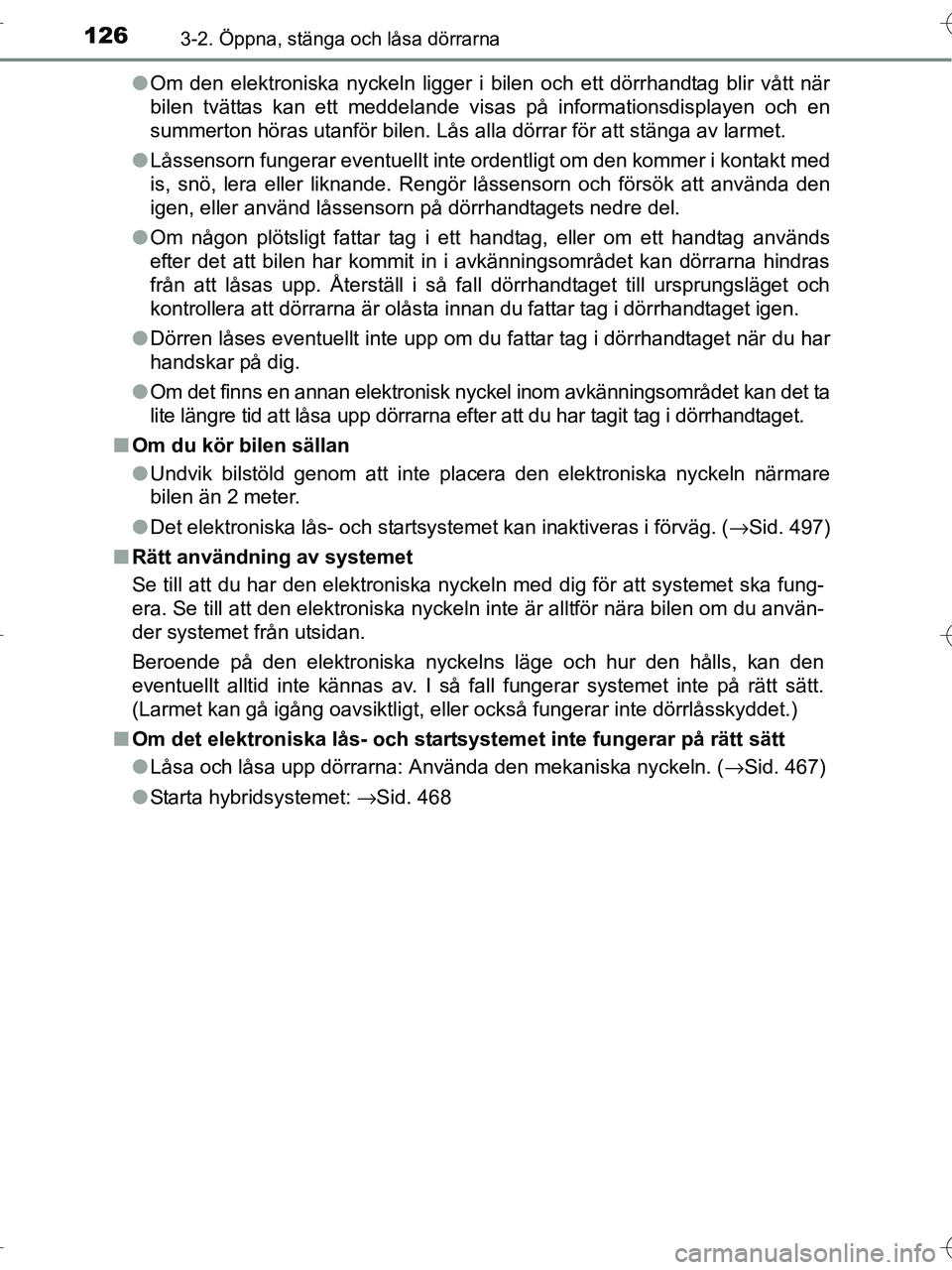

Om den elektroniska nyckeln ligger i bilen och ett dörrhandtag blir vått när
bilen tvättas kan ett meddelande visas på informationsdisplayen och en
summerton höras utanför bilen. Lås alla dörrar för att stänga av larmet.
● Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera eller liknande. Rengör låssensorn och försök att använda den
igen, eller använd låssensorn på dörrhandtagets nedre del.
● Om någon plötsligt fattar tag i ett handtag, eller om ett handtag används
efter det att bilen har kommit in i avkänningsområdet kan dörrarna hindras
från att låsas upp. Återställ i så fall dörrhandtaget till ursprungsläget och
kontrollera att dörrarna är olåsta innan du fattar tag i dörrhandtaget igen.
● Dörren låses eventuellt inte upp om du fattar tag i dörrhandtaget när du har
handskar på dig.
● Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det ta
lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandtaget.
■ Om du kör bilen sällan
●Undvik bilstöld genom att inte placera den elektroniska nyckeln närmare
bilen än 2 meter.
● Det elektroniska lås- och startsystemet kan inaktiveras i förväg. ( →Sid. 497)
■ Rätt användning av systemet
Se till att du har den elektroniska nyckeln med dig för att systemet \
ska fung-
era. Se till att den elektroniska nyckeln inte är alltför nära bilen om du använ-
der systemet från utsidan.
Beroende på den elektroniska nyckelns läge och hur den hålls, kan den
eventuellt alltid inte kännas av. I så fall fungerar systemet inte på rätt sätt.
(Larmet kan gå igång oavsiktligt, eller också fungerar inte dö\
rrlåsskyddet.)
■ Om det elektroniska lås- och startsystemet inte fungerar på rätt sätt
●Låsa och låsa upp dörrarna: Använda den mekaniska nyckeln. ( →Sid. 467)
● Starta hybridsystemet: →Sid. 468
OM42B04SE.book Page 126 Wedne sday, September 7, 2016 1:34 AM

1273-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE■

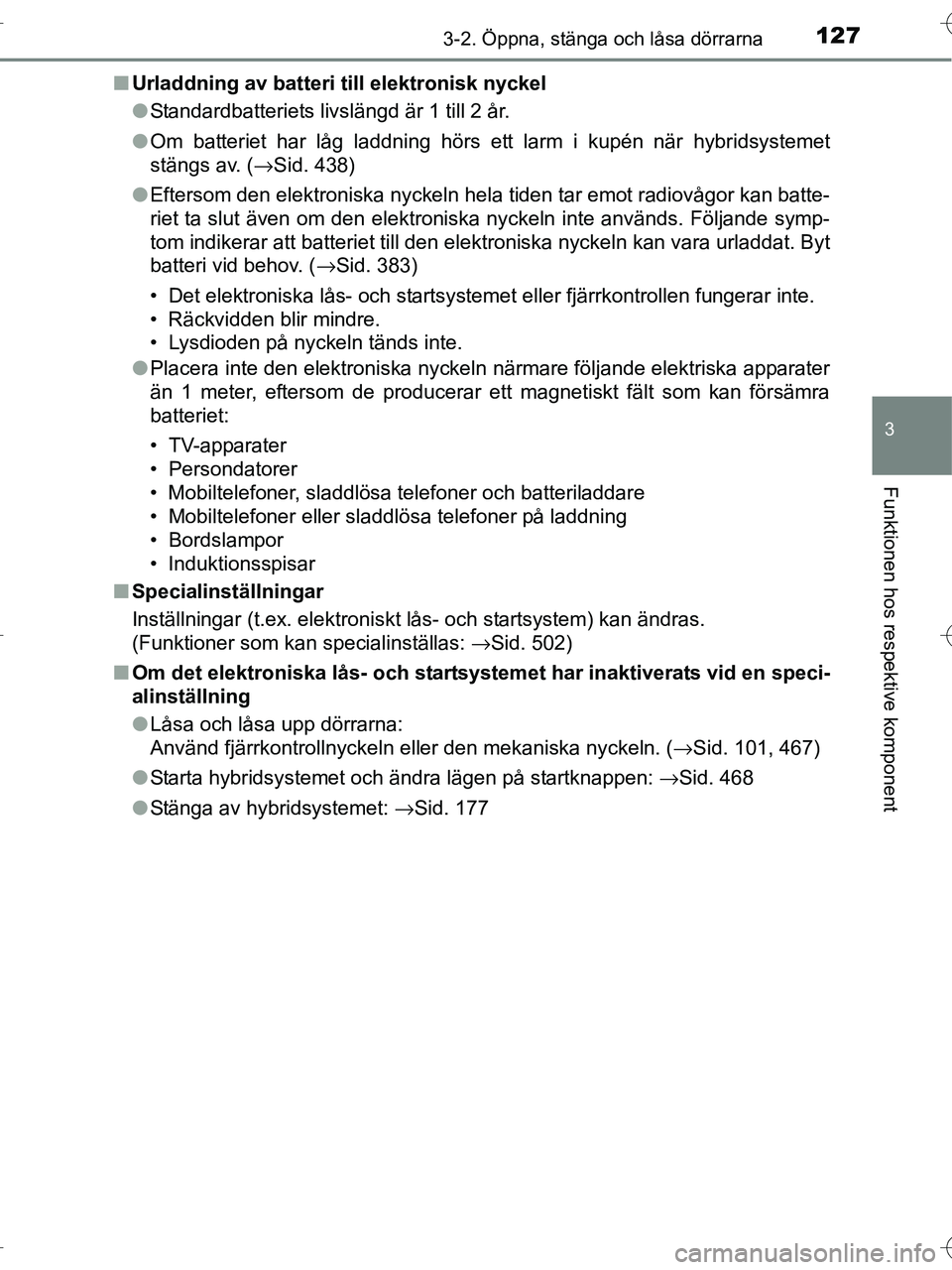

Urladdning av batteri till elektronisk nyckel
●Standardbatteriets livslängd är 1 till 2 år.
● Om batteriet har låg laddning hörs ett larm i kupén när hybridsystemet
stängs av. (→Sid. 438)
● Eftersom den elektroniska nyckeln hela tiden tar emot radiovågor kan batte-
riet ta slut även om den elektroniska nyckeln inte används. Följande symp-
tom indikerar att batteriet till den elektroniska nyckeln kan vara urladdat. Byt
batteri vid behov. ( →Sid. 383)
• Det elektroniska lås- och startsystemet eller fjärrkontrollen fungerar inte.
• Räckvidden blir mindre.
• Lysdioden på nyckeln tänds inte.
● Placera inte den elektroniska nyckeln närmare följande elektriska apparater
än 1 meter, eftersom de producerar ett magnetiskt fält som kan försämra
batteriet:
• TV-apparater
• Persondatorer
• Mobiltelefoner, sladdlösa telefoner och batteriladdare
• Mobiltelefoner eller sladdlösa telefoner på laddning
• Bordslampor
• Induktionsspisar
■ Specialinställningar
Inställningar (t.ex. elektroniskt lås- och startsystem) kan ändras.
(Funktioner som kan specialinställas: →Sid. 502)
■ Om det elektroniska lås- och startsystemet har inaktiverats vid en speci-
alinställning
●Låsa och låsa upp dörrarna:
Använd fjärrkontrollnyckeln eller den mekaniska nyckeln. ( →Sid. 101, 467)
● Starta hybridsystemet och ändra lägen på startknappen: →Sid. 468
● Stänga av hybridsystemet: →Sid. 177
OM42B04SE.book Page 127 Wedne sday, September 7, 2016 1:34 AM

1283-2. Öppna, stänga och låsa dörrarna
OM42B04SE

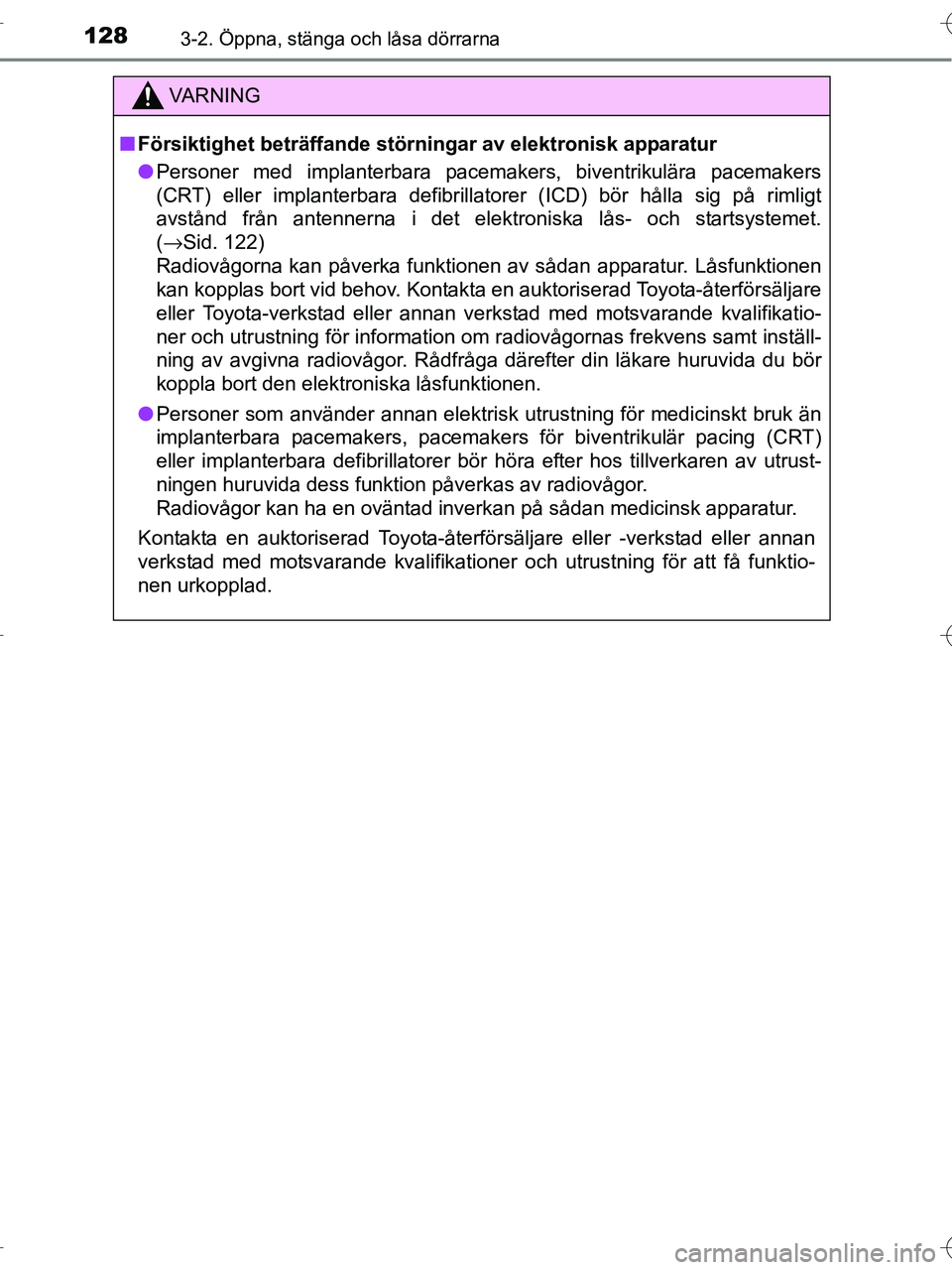

VA R N I N G
■Försiktighet beträffande störningar av elektronisk apparatur
● Personer med implanterbara pacemakers, biventrikulära pacemakers
(CRT) eller implanterbara defibrillatorer (ICD) bör hålla sig på rimligt
avstånd från antennerna i det elektroniska lås- och startsystemet.
(→Sid. 122)
Radiovågorna kan påverka funktionen av sådan apparatur. Låsfunktionen
kan kopplas bort vid behov. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning för information om radiovågornas frekvens samt inställ-
ning av avgivna radiovågor. Rådfråga därefter din läkare huruvida du bör
koppla bort den elektroniska låsfunktionen.
● Personer som använder annan elektrisk utrustning för medicinskt bruk än
implanterbara pacemakers, pacemakers för biventrikulär pacing (CRT)
eller implanterbara defibrillatorer bör höra efter hos tillverkaren av utrust-
ningen huruvida dess funktion påverkas av radiovågor.
Radiovågor kan ha en oväntad inverkan på sådan medicinsk apparatur.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning för att få funktio-
nen urkopplad.
OM42B04SE.book Page 128 Wedne sday, September 7, 2016 1:34 AM

129
3
3-3. Inställning av säten
Funktionen hos respektive komponent
OM42B04SE

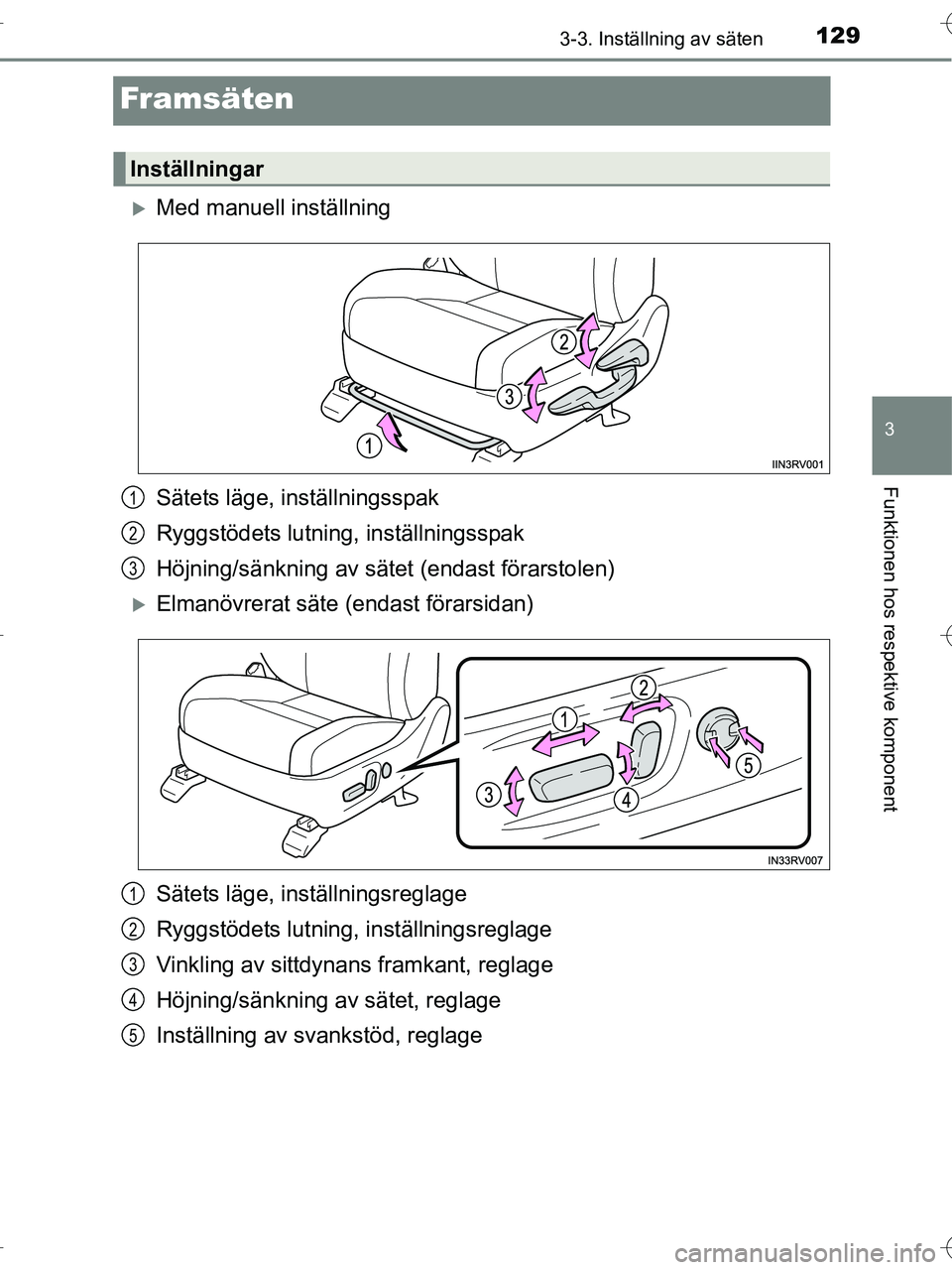

Framsäten
XMed manuell inställning
Sätets läge, inställningsspak
Ryggstödets lutning, inställningsspak
Höjning/sänkning av sätet (endast förarstolen)
XElmanövrerat säte (endast förarsidan)
Sätets läge, inställningsreglage
Ryggstödets lutning, inställningsreglage
Vinkling av sittdynans framkant, reglage
Höjning/sänkning av sätet, reglage
Inställning av svankstöd, reglage
Inställningar
1
2
3
1
2
3
4
5
OM42B04SE.book Page 129 Wedne sday, September 7, 2016 1:34 AM

1303-3. Inställning av säten
OM42B04SE
VA R N I N G
■Vid inställning av sätet
● Var försiktig när du ställer in sätet så att ingen passagerare skadas av ett
säte i rörelse.
● Placera inte händerna under sätet eller nära rörliga delar för att undvika en
olycka.
Fingrar eller händer kan fastna i stolsmekanismen.
■ Inställning av sätet
● Luta inte ryggstödet bakåt mer än nödvändigt för att minska risken att du
glider under bältets höftrem om en olycka skulle inträffa.
Om ryggstödet lutas bakåt för mycket kan höftremmen glida uppåt och
trycka direkt mot magen. Dessutom kan halsen komma för nära axelrem-
men vilket ökar risken för svåra eller livshotande skador om en olycka
skulle inträffa.
Gör inga inställningar under körning eftersom du riskerar att tappa kontrol-
len över bilen om sätet plötsligt ändrar läge.
● Endast säte med manuell inställning: Kontrollera att sätet är spärrat i sitt
nya läge efter justeringen.
OM42B04SE.book Page 130 Wedne sday, September 7, 2016 1:34 AM
