1113-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE

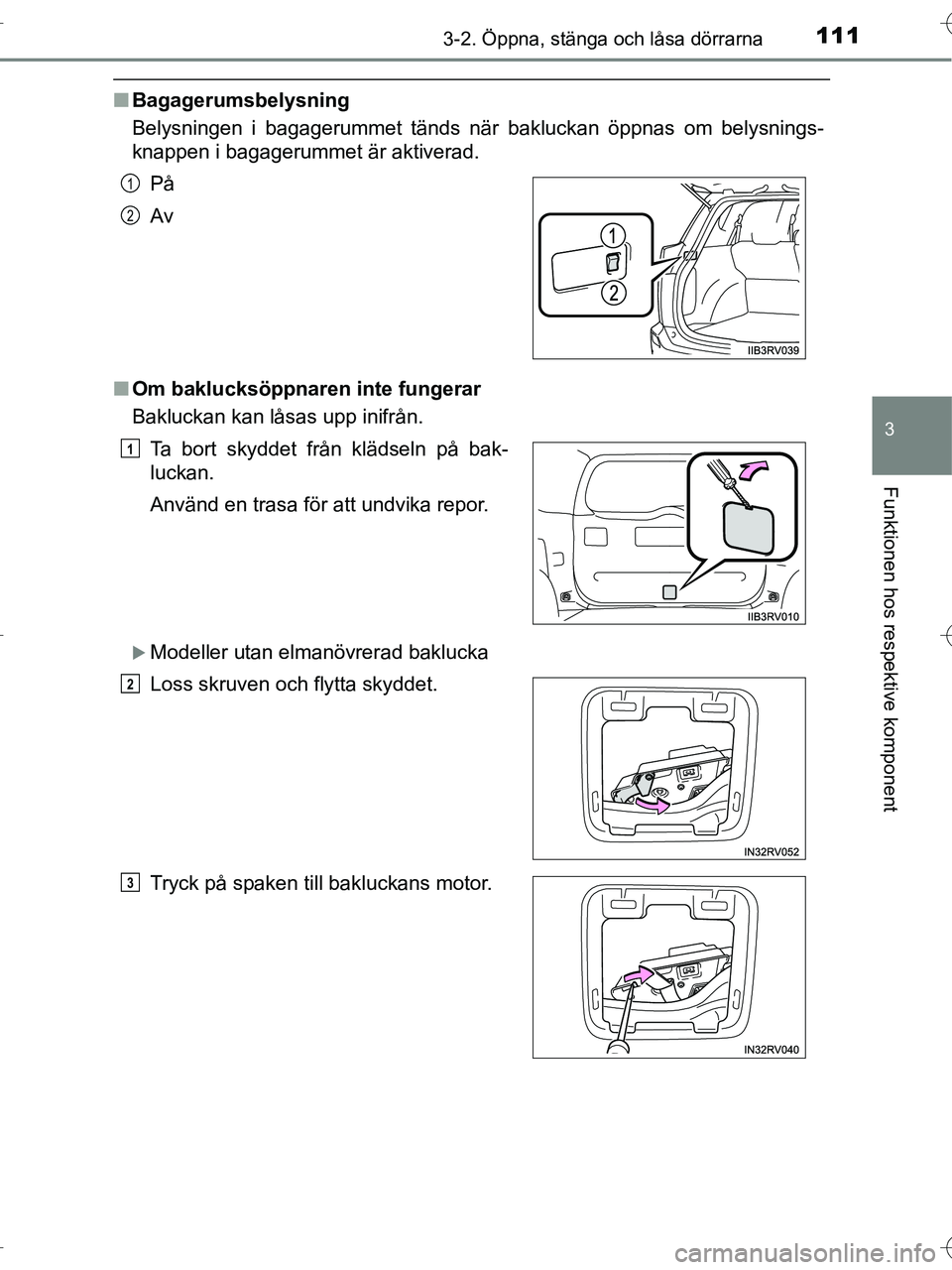

■Bagagerumsbelysning
Belysningen i bagagerummet tänds när bakluckan öppnas om belysnings-
knappen i bagagerummet är aktiverad.
■ Om baklucksöppnaren inte fungerar
Bakluckan kan låsas upp inifrån.
XModeller utan elmanövrerad baklucka På
Av
Ta bort skyddet från klädseln på bak-
luckan.
Använd en trasa för att undvika repor.
Loss skruven och flytta skyddet.
Tryck på spaken till bakluckans motor.
1
2
1
2
3
OM42B04SE.book Page 111 Wedne sday, September 7, 2016 1:34 AM

1123-2. Öppna, stänga och låsa dörrarna
OM42B04SE
XModeller med elmanövrerad baklucka
■ Manövrera bakluckan
●Varningsblinkers blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: en
gång, Upplåst: två gånger)
● Elbaklucka (i förekommande fall): En summerton hörs och varningsblinkers
blinkar två gånger för att indikera att bakluckan öppnas/stängs.
● Elbaklucka (i förekommande fall): Bakluckan kan öppnas även om bilen är
låst. Bakluckan och sidodörrarna låses upp när elbakluckan öppnas. Lås
dörrarna igen när du lämnar bilen. Alla dörrarna låses inte automatiskt när
bakluckan har öppnats och sedan stängts.
■ Rörelsestyrd sensor (modeller med rörelsestyrd elbaklucka)
Elbakluckan öppnas/stängs automatiskt när den rörelsestyrda \
sensorfunktio-
nen är aktiverad ( →Sid. 500) och följande förutsättningar uppfylls:
● Elbakluckan är helt stängd/öppen.
● Den elektroniska nyckeln är inom funktionsområdet. ( →Sid. 122)
● En fot är placerad nära mitten av nedre delen av bakre stötfångaren och tas
bort från bakre stötfångaren.
Elbakluckan kan även hanteras manuellt genom att en hand, en armbåge,
ett knä etc, placeras nära mitten av den nedre delen av bakre stötfångaren
och tas bort från bakre stötfångaren. Se till att den är tillräckligt nära mitten
av nedre delen av bakre stötfångaren.
■ Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.Loss skruven och flytta skyddet.
Tryck på spaken till bakluckans motor.
2
3
OM42B04SE.book Page 112 Wedne
sday, September 7, 2016 1:34 AM

1133-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE■
Klämskydd (modeller med elbaklucka)
Om något blockerar elbakluckan medan den stängs/öppnas manövreras den
automatiskt i motsatt riktning, eller stannar.
■ Vid återanslutning av 12-voltsba tteriet (modeller med elbaklucka)
Stäng bakluckan manuellt så att den ska kunna manövreras korrekt\
.
■ Bakluckans stängningsfunktion (modeller med elbaklucka)
Om bakluckan har lämnats på glänt kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet.
■ Nedfällningsskydd (modeller med elbaklucka)
Om alltför mycket kraft appliceras på bakluckan medan den öppnas automa-
tiskt stoppas öppningsprocessen för att undvika att den faller ned för sna\
bbt.
■ Bakluckans stängningsassistans (modeller med elbaklucka)
Om bakluckan sänks manuellt när den har stannat i öppet läge kommer bak-
luckan att stängas automatiskt.
■ Avbryta bakluckans justerade öppe tläge (modeller med elbaklucka)
Tryck på baklucksöppnaren på bakluckan och håll den intryckt tills summerto-
nen hörs fyra gånger, gör ett kort uppehåll och hörs igen två gånger. Öppetlä-
get nollställs till det helt öppna läget.
■ Situationer när den rörelsestyrda sensorn eventuellt aktiveras oavsikt-
ligt (modeller med rörelsestyrd elbaklucka)
I följande situationer aktiveras eventuellt den rörelsestyrda sensorn oavsiktligt.
För att förhindra oavsiktlig aktivering ska den elektroniska nyckeln hållas
utanför driftsområdet, eller inaktivera den rörelsestyrda sensorn. ( →Sid. 500)
● Om vatten spolas på bakre stötfångaren, t.ex. I regn eller en biltvätt
● Om smuts torkas bort från mitten av nedre delen av bakre stötfångaren
● Om ett metallföremål kommer nära mitten av nedre delen av bakre stötfångaren
● Om ett bilöverdrag sätts på eller tas bort
● Om djur eller andra föremål i rörelse plötsligt kommer under bakre stötfångaren
● Om försök görs att ta bort ett föremål under mitten av nedre delen av bakre
stötfångaren
● Om försök görs att ta bort snö eller liknande under mitten av nedre delen av
bakre stötfångaren
OM42B04SE.book Page 113 Wedne sday, September 7, 2016 1:34 AM

1143-2. Öppna, stänga och låsa dörrarna
OM42B04SE■
Situationer när den rörelsestyrda senso rn inte fungerar korrekt (model-
ler med rörelsestyrd elbaklucka)
Om den rörelsestyrda sensorn inte fungerar i följande situationer, använd
baklucksöppnaren eller reglaget till elbakluckan eller fjärrkontrollen för att
öppna elbakluckan. ( →Sid. 107)
● Om bakre stötfångaren utsätts för en kraftig stöt
● Om en extern källa för radiovågor stör kommunikationen mellan bilen och
den elektroniska nyckeln ( →Sid. 124)
● Om en stor mängd vatten blöter ned mitten av nedre delen av bakre stöt-
fångaren, t.ex. i kraftigt regn
● Om bilen tvättas och vatten sprutas på mitten av nedre delen av bakre stöt-
fångaren
● Om mitten av nedre delen av bakre stötfångaren är täckt med lera, snö, is, etc.
● Om ett metallföremål eller liknande, t.ex. en draganordning, monteras nära
mitten av nedre delen av bakre stötfångaren
● Om bilen har varit parkerad en tid nära föremål som kan röra sig och vidröra
mitten av nedre delen av bakre stötfångaren, t.ex. gräs eller träd.
● Om bilen är parkerad i ett område där elektriskt fält genereras, t.ex. en väg
med elsystem som smälter snö eller parkeringsautomater
■ Specialinställning (modeller med elbaklucka)
Inställningar (t.ex.dörrlåsning länkad ti ll elbakluckans öppningsvinkel) kan ändras.
(Funktioner som kan specialinställas: →Sid. 500)
OM42B04SE.book Page 114 Wednesday, September 7, 2016 1:34 AM

1153-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE

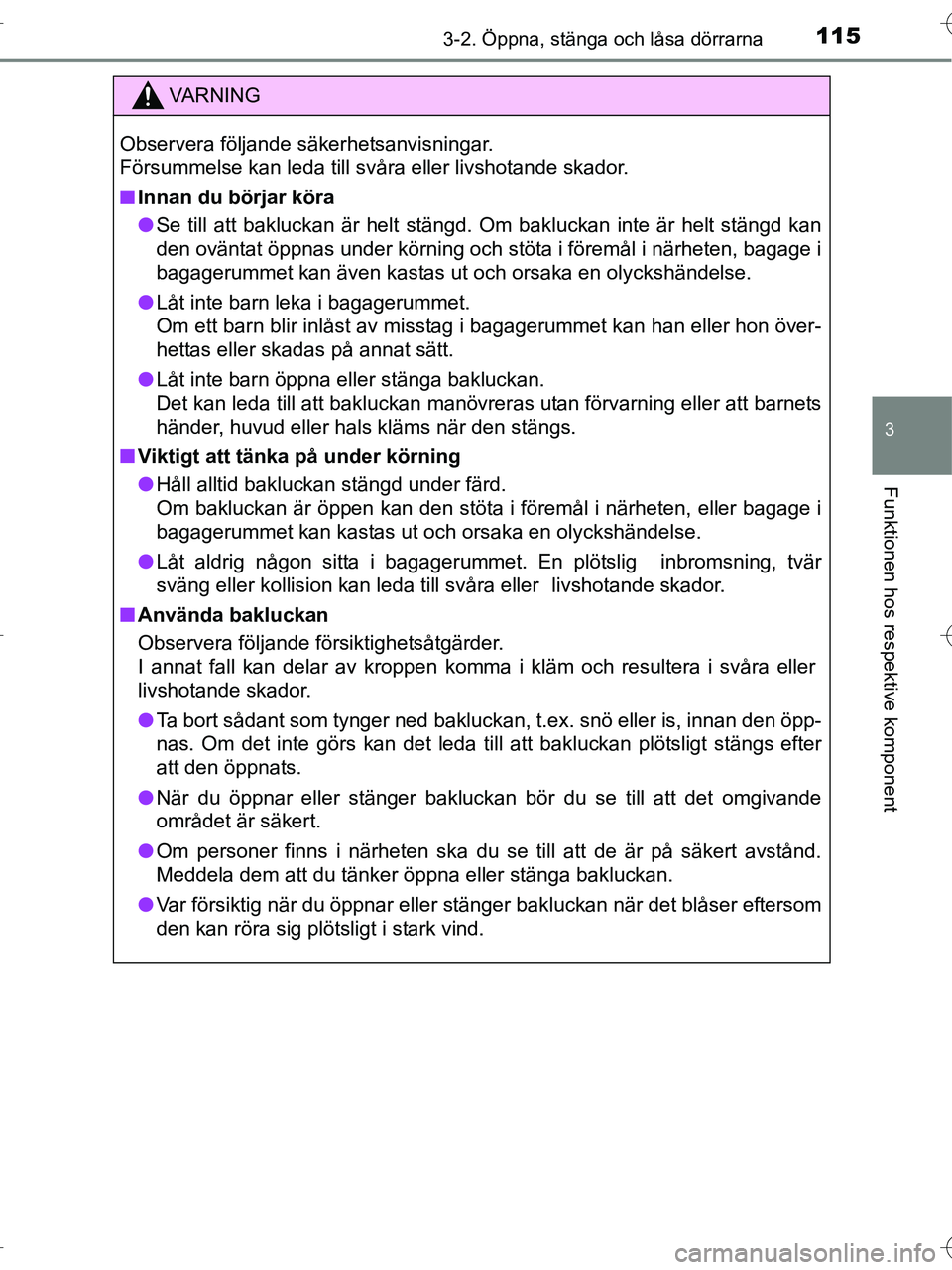

VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Innan du börjar köra
● Se till att bakluckan är helt stängd. Om bakluckan inte är helt stängd kan
den oväntat öppnas under körning och stöta i föremål i närheten, bagage i
bagagerummet kan även kastas ut och orsaka en olyckshändelse.
● Låt inte barn leka i bagagerummet.
Om ett barn blir inlåst av misstag i bagagerummet kan han eller hon över-
hettas eller skadas på annat sätt.
● Låt inte barn öppna eller stänga bakluckan.
Det kan leda till att bakluckan manövreras utan förvarning eller att barnets
händer, huvud eller hals kläms när den stängs.
■ Viktigt att tänka på under körning
● Håll alltid bakluckan stängd under färd.
Om bakluckan är öppen kan den stöta i föremål i närheten, eller bagage i
bagagerummet kan kastas ut och orsaka en olyckshändelse.
● Låt aldrig någon sitta i bagagerummet. En plötslig inbromsning, tvär
sväng eller kollision kan leda till svåra eller livshotande skador.
■ Använda bakluckan
Observera följande försiktighetsåtgärder.
I annat fall kan delar av kroppen komma i kläm och resultera i svåra eller
livshotande skador.
● Ta bort sådant som tynger ned bakluckan, t.ex. snö eller is, innan den öpp-
nas. Om det inte görs kan det leda till att bakluckan plötsligt stängs efter
att den öppnats.
● När du öppnar eller stänger bakluckan bör du se till att det omgivande
området är säkert.
● Om personer finns i närheten ska du se till att de är på säkert avstånd.
Meddela dem att du tänker öppna eller stänga bakluckan.
● Var försiktig när du öppnar eller stänger bakluckan när det blåser eftersom
den kan röra sig plötsligt i stark vind.
OM42B04SE.book Page 115 Wedne sday, September 7, 2016 1:34 AM

1163-2. Öppna, stänga och låsa dörrarna
OM42B04SE

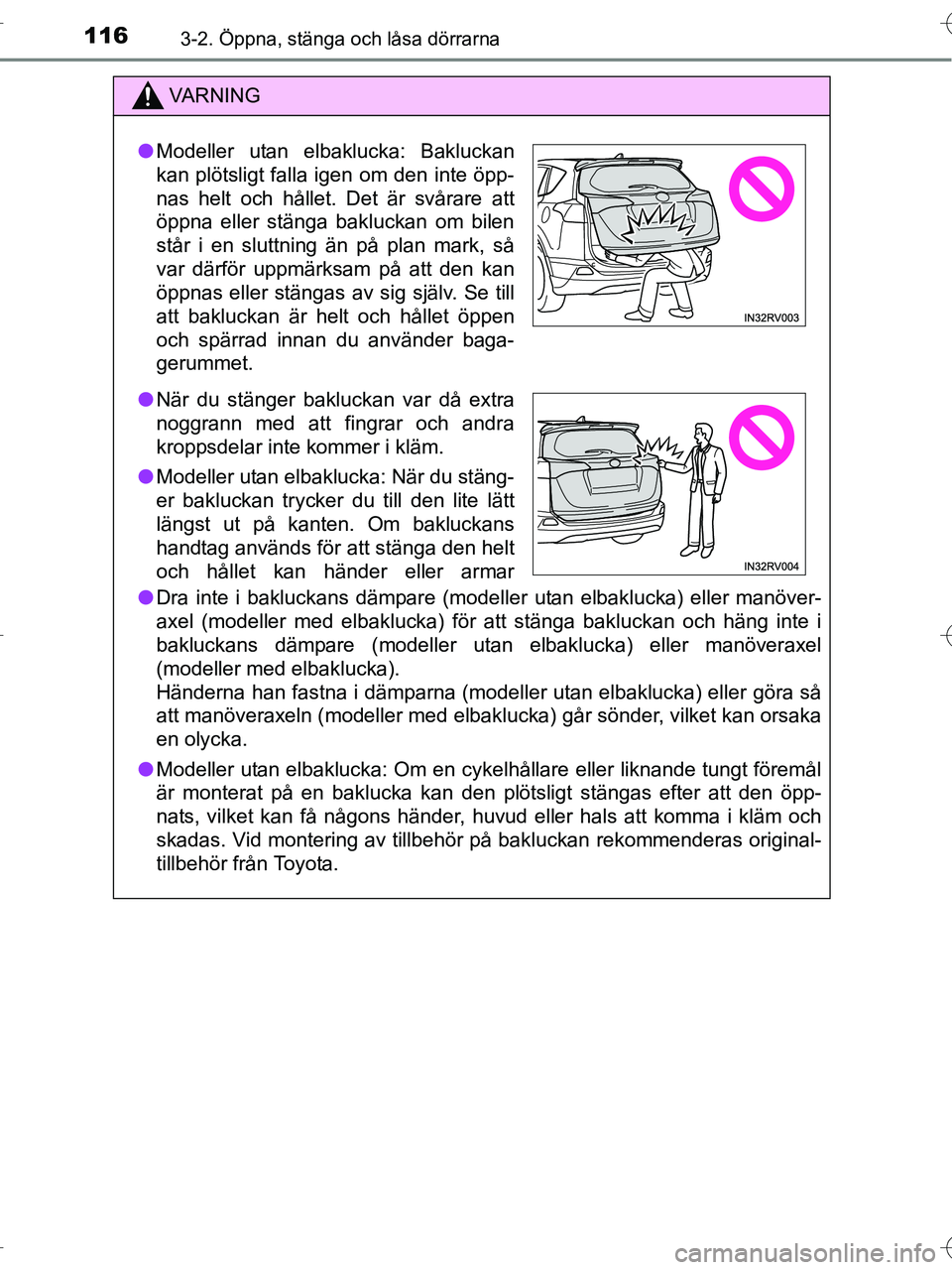

VA R N I N G
●Dra inte i bakluckans dämpare (modeller utan elbaklucka) eller manöver-
axel (modeller med elbaklucka) för att stänga bakluckan och häng inte i
bakluckans dämpare (modeller utan elbaklucka) eller manöveraxel
(modeller med elbaklucka).
Händerna han fastna i dämparna (modeller utan elbaklucka) eller göra så
att manöveraxeln (modeller med elbaklucka) går sönder, vilket kan orsaka
en olycka.
● Modeller utan elbaklucka: Om en cykelhållare eller liknande tungt föremål
är monterat på en baklucka kan den plötsligt stängas efter att den öpp-
nats, vilket kan få någons händer, huvud eller hals att komma i kläm och
skadas. Vid montering av tillbehör på bakluckan rekommenderas original-
tillbehör från Toyota.
●Modeller utan elbaklucka: Bakluckan
kan plötsligt falla igen om den inte öpp-
nas helt och hållet. Det är svårare att
öppna eller stänga bakluckan om bilen
står i en sluttning än på plan mark, så
var därför uppmärksam på att den kan
öppnas eller stängas av sig själv. Se till
att bakluckan är helt och hållet öppen
och spärrad innan du använder baga-
gerummet.
● När du stänger bakluckan var då extra
noggrann med att fingrar och andra
kroppsdelar inte kommer i kläm.
● Modeller utan elbaklucka: När du stäng-
er bakluckan trycker du till den lite lätt
längst ut på kanten. Om bakluckans
handtag används för att stänga den helt
och hållet kan händer eller armar
OM42B04SE.book Page 116 Wedne sday, September 7, 2016 1:34 AM

1173-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE

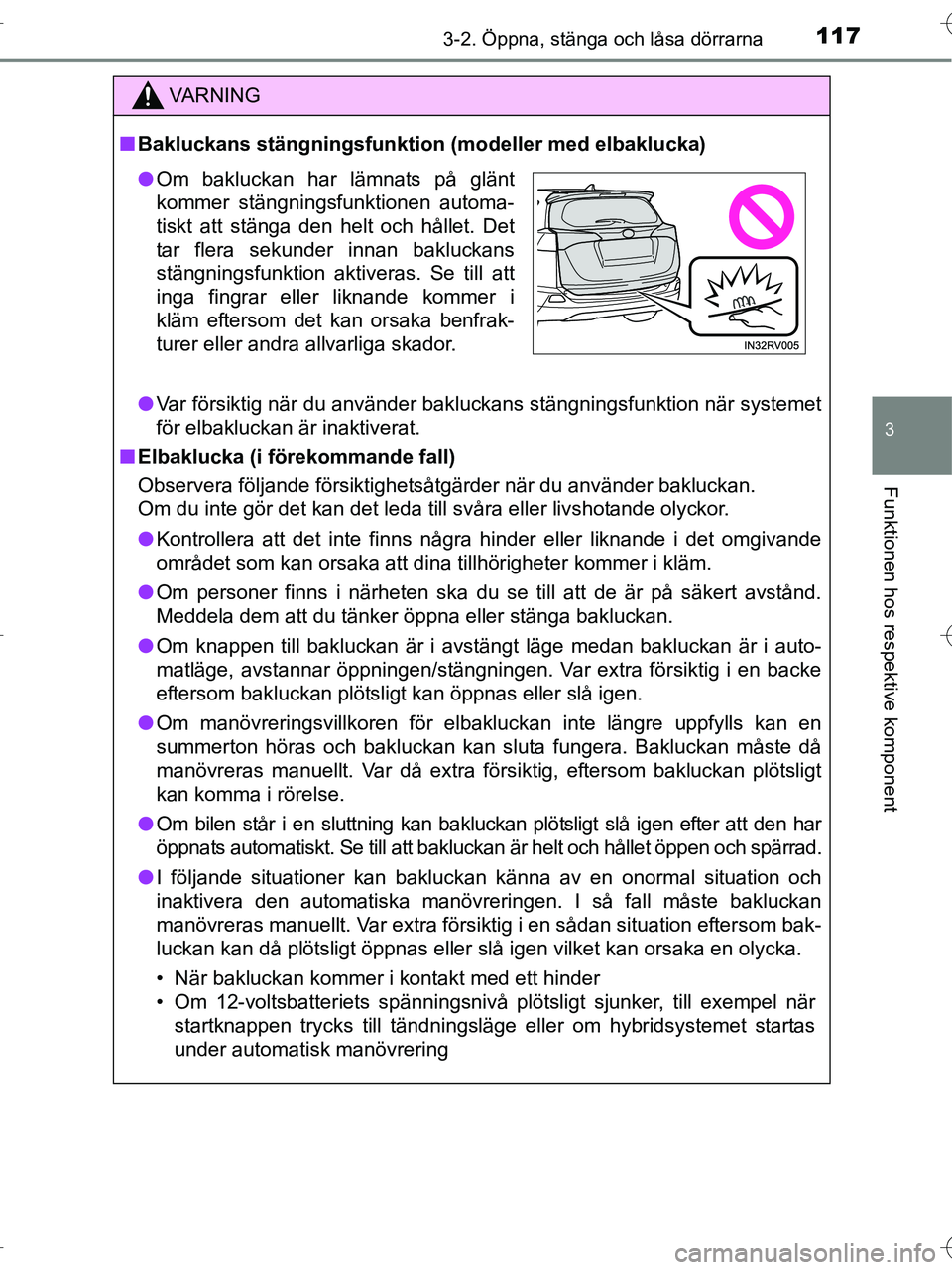

VA R N I N G
■Bakluckans stängningsfunktion (modeller med elbaklucka)
● Var försiktig när du använder bakluckans stängningsfunktion när systemet
för elbakluckan är inaktiverat.
■ Elbaklucka (i förekommande fall)
Observera följande försiktighetsåtgärder när du använder bakluckan.
Om du inte gör det kan det leda till svåra eller livshotande olyckor.
● Kontrollera att det inte finns några hinder eller liknande i det omgivande
området som kan orsaka att dina tillhörigheter kommer i kläm.
● Om personer finns i närheten ska du se till att de är på säkert avstånd.
Meddela dem att du tänker öppna eller stänga bakluckan.
● Om knappen till bakluckan är i avstängt läge medan bakluckan är i auto-
matläge, avstannar öppningen/stängningen. Var extra försiktig i en backe
eftersom bakluckan plötsligt kan öppnas eller slå igen.
● Om manövreringsvillkoren för elbakluckan inte längre uppfylls kan en
summerton höras och bakluckan kan sluta fungera. Bakluckan måste då
manövreras manuellt. Var då extra försiktig, eftersom bakluckan plötsligt
kan komma i rörelse.
● Om bilen står i en sluttning kan bakluckan plötsligt slå igen efter att den har
öppnats automatiskt. Se till att bakluckan är helt och hållet öppen och spärrad.
● I följande situationer kan bakluckan känna av en onormal situation och
inaktivera den automatiska manövreringen. I så fall måste bakluckan
manövreras manuellt. Var extra försiktig i en sådan situation eftersom bak-
luckan kan då plötsligt öppnas eller slå igen vilket kan orsaka en olycka.
• När bakluckan kommer i kontakt med ett hinder
• Om 12-voltsbatteriets spänningsnivå plötsligt sjunker, till exempel när
startknappen trycks till tändningsläge eller om hybridsystemet startas
under automatisk manövrering
●Om bakluckan har lämnats på glänt
kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet. Det
tar flera sekunder innan bakluckans
stängningsfunktion aktiveras. Se till att
inga fingrar eller liknande kommer i
kläm eftersom det kan orsaka benfrak-
turer eller andra allvarliga skador.
OM42B04SE.book Page 117 Wedne sday, September 7, 2016 1:34 AM

1183-2. Öppna, stänga och låsa dörrarna
OM42B04SE
VA R N I N G
●Om en cykelhållare eller liknande tyngre föremål monteras på bakluckan
kommer elmanövreringen av bakluckan eventuellt inte att fungera. Bakluckan
kan röra sig något mot stängningsläget efter att den öppnats så att någon kan
fastna med händer, huvud eller hals och skada sig. Om ett tillbehör ska mon-
teras på bakluckan bör du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning för information.
■ Rörelsestyrd sensor (modeller med rörelsestyrd elbaklucka)
Observera följande försiktighetsåtgärder när du använder den rörelsestyrda
elbakluckan.
Om du inte gör det kan det leda till svåra eller livshotande olyckor.
● Kontrollera att det inte finns några hinder eller liknande i det omgivande
området som kan orsaka att dina tillhörigheter kommer i kläm.
● När du placerar foten nära mitten av nedre delen av bakre stötfångaren
och tar bort den igen, var försiktig och vidrör inte avgasrören förrän\
de har
svalnat. Du kan få brännskador om du vidrör heta avgasrör.
■ Klämskydd (modeller med elbaklucka)
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Försök aldrig aktivera klämskyddet med någon del av kroppen.
● Klämskyddet kan sättas ur funktion om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig så att du inte fastnar med fingrar eller
något annat.
● Klämskyddet fungerar eventuellt inte beroende på formen på föremålet som
fastnar. Var försiktig så att du inte fastnar med fingrar eller något annat.
OM42B04SE.book Page 118 Wedne sday, September 7, 2016 1:34 AM

1193-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42B04SE
OBSERVERA

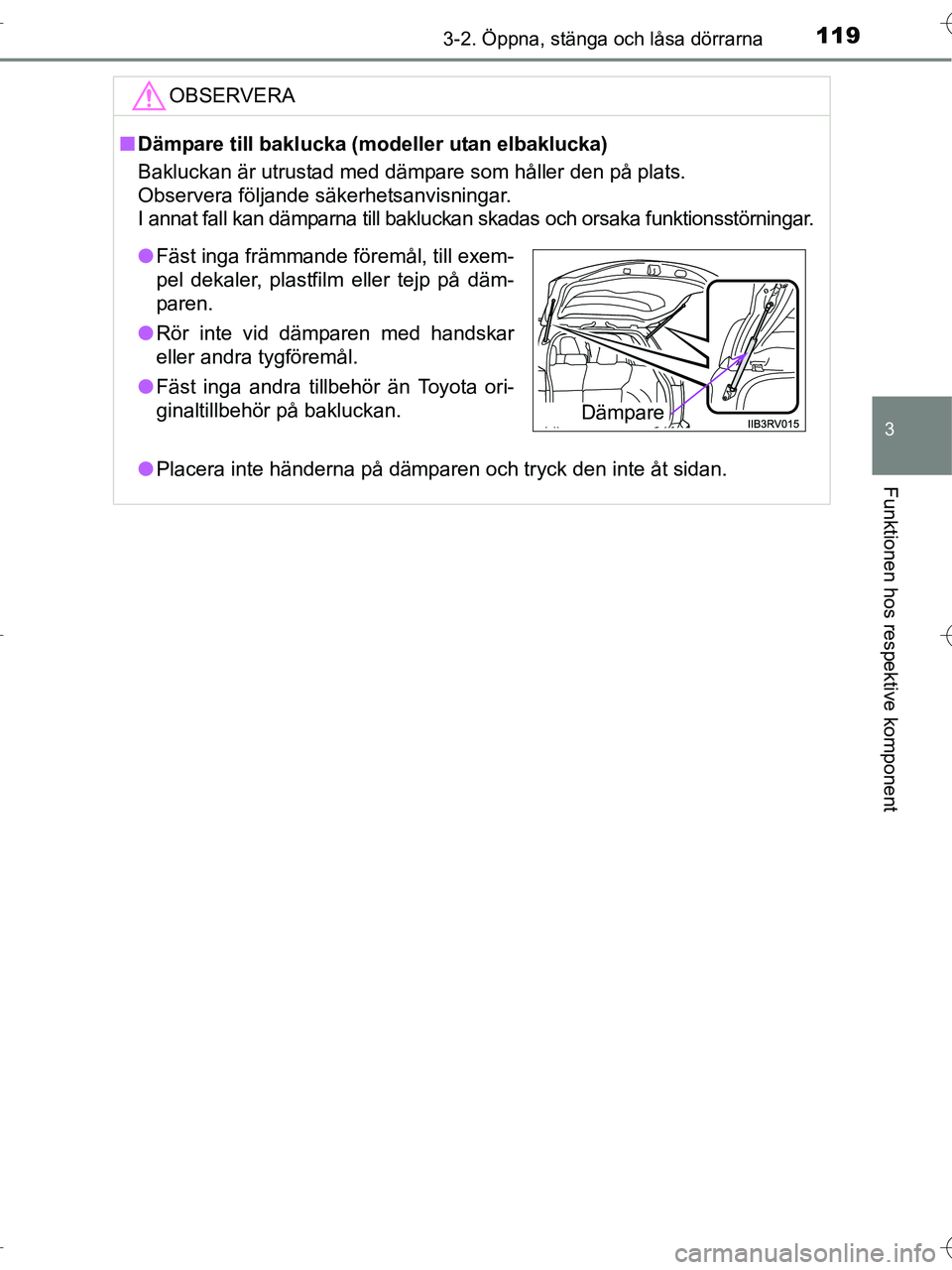

■Dämpare till baklucka (modeller utan elbaklucka)
Bakluckan är utrustad med dämpare som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan dämparna till bakluckan skadas och orsaka funktionsstörningar.
● Placera inte händerna på dämparen och tryck den inte åt sidan.
●Fäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på däm-
paren.
● Rör inte vid dämparen med handskar
eller andra tygföremål.
● Fäst inga andra tillbehör än Toyota ori-
ginaltillbehör på bakluckan.
Dämpare
OM42B04SE.book Page 119 Wedne sday, September 7, 2016 1:34 AM

1203-2. Öppna, stänga och låsa dörrarna
OM42B04SE
OBSERVERA
■Bakluckans manöveraxel (modeller med elbaklucka)
Bakluckan är utrustad med manöveraxlar som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan bakluckans manöveraxeln skadas och orsaka fel.
● Placera inte händerna på manöveraxeln och tryck den inte åt sidan.
■ Undvik störning i bakluckans stängningsfunktion (modeller med
elbaklucka)
Använd inte alltför stor kraft vid stängning av bakluckan medan stängnings-
funktionen används.
■ Undvik skador på elbakluckan (i förekommande fall)
● Se till att det inte har bildats is mellan bakluckan och karossen som kan
förhindra att bakluckan kan röra sig fritt. Om bakluckan öppnas eller
stängs medan den är belastad kan det ge upphov till fel.
● Använd inte alltför stor kraft för att stänga eller öppna bakluckan medan
elbakluckan manövreras.
● Se till att sensorerna inte skadas (de sitter till höger och vänster om elbak-
luckan) av en kniv eller något annat vasst föremål. Om sensorerna är inak-
tiverade kan elbakluckan inte stängas automatiskt.
●Fäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på på
manöveraxeln.
● Rör inte vid manöveraxeln med hand-
skar eller andra tygföremål.
● Fäst inga tunga tillbehör på bakluckan.
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer och utrustning om något ska
fästas.
Manöver-
OM42B04SE.book Page 120 Wedne sday, September 7, 2016 1:34 AM
