TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

3215-3. Använda förvaringsfacken
OM42B04SE
5
Invändiga funktioner
VA R N I N G
●Kontrollera att insynsskyddet är säkert installerat eller förvaras på säkert
sätt när du har satt dit det/tagit bort det. Försummelse kan leda till svåra
eller livshotande skador vid en häftig inbromsning eller en kollision.
● Placera inte någonting på insynsskyddet för att undvika svåra eller livsho-
tande skador.
● Låt inte barn klättra på insynsskyddet. Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet vilket kan eventuellt orsaka barnet
svåra eller livshotande skador.
OBSERVERA
●Placera inte tunga föremål ovanpå insynsskyddet.
●Montera insynsskyddet i rätt riktning så
att markeringen ”TOP” är uppåt.
OM42B04SE.book Page 321 Wedne sday, September 7, 2016 1:34 AM

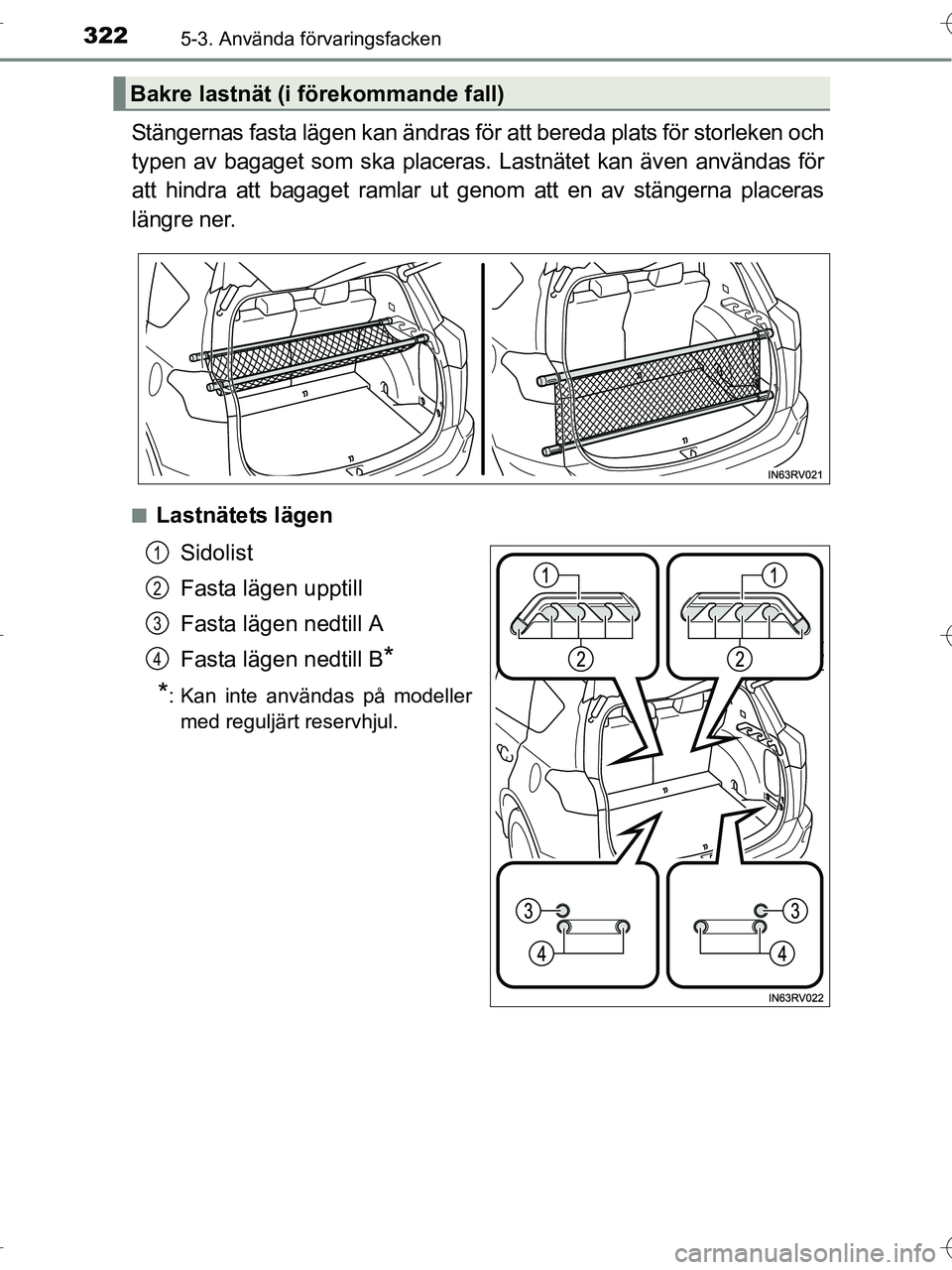

322
OM42B04SE
5-3. Använda förvaringsfacken
Stängernas fasta lägen kan ändras för att bereda plats för storleken och
typen av bagaget som ska placeras. Lastnätet kan även användas för
att hindra att bagaget ramlar ut genom att en av stängerna placeras
längre ner.
■Lastnätets lägenSidolist
Fasta lägen upptill
Fasta lägen nedtill A
Fasta lägen nedtill B
*
*
: Kan inte användas på modeller med reguljärt reservhjul.
Bakre lastnät (i förekommande fall)
1
2
3
4
OM42B04SE.book Page 322 Wedne sday, September 7, 2016 1:34 AM

3235-3. Använda förvaringsfacken
OM42B04SE
5
Invändiga funktioner
■Installera i det övre läget och ändra det fasta läget
●Installera det bakre lastnätet
Utom modeller med regul-
järt reservhjul: Ta ut det
bakre lastnätet.
Tryck in stångens högra eller
vänstra ände i sidolisten.
Tryck in stångens andra
ände i sidolisten, installera
sedan båda ändarna i de
fasta lägena.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt
ordning när lastnätet ska tas
bort.
1
2
3
OM42B04SE.book Page 323 Wedne sday, September 7, 2016 1:34 AM

324
OM42B04SE
5-3. Använda förvaringsfacken
●Ändra stångens fasta läge
Lyft upp stången längs
sidolisten.
För stången till önskat läge
och tryck ner den.
Flytta nu stången så att vän-
ster och höger ände är mitt
emot varandra och stången
sitter rakt.
Kontrollera, efter att läget änd-
rats, att båda ändarna sitter
stadigt i respektive fast läge.
1
2
OM42B04SE.book Page 324 Wedne sday, September 7, 2016 1:34 AM

3255-3. Använda förvaringsfacken
OM42B04SE
5
Invändiga funktioner
■Installera i det undre läget och ändra det fasta läget
● Installera det bakre lastnätet
Utom modeller med regul-
järt reservhjul: Ta ut det
bakre lastnätet.
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare.
Rikta in stångens andra
ände mot motsvarande
fasta läge på den andra
sidan och släpp stången.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt
ordning när lastnätet ska tas
bort.
1
2
3
OM42B04SE.book Page 325 Wedne sday, September 7, 2016 1:34 AM

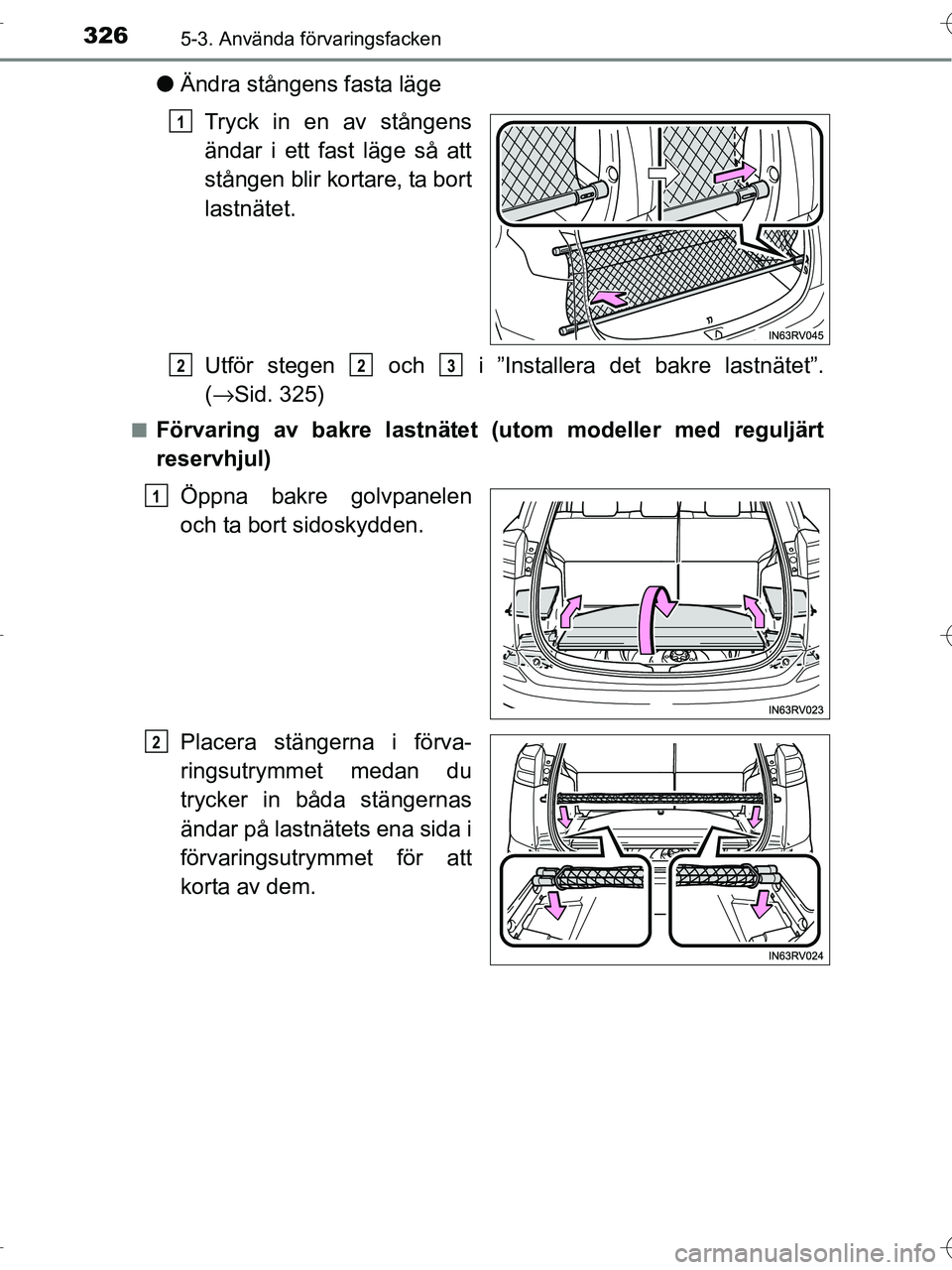

326
OM42B04SE
5-3. Använda förvaringsfacken
●Ändra stångens fasta läge
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare, ta bort
lastnätet.
Utför stegen och i ”Installera det bakre lastnätet”.
(→ Sid. 325)
■Förvaring av bakre lastnätet (utom modeller med reguljärt
reservhjul)
Öppna bakre golvpanelen
och ta bort sidoskydden.
Placera stängerna i förva-
ringsutrymmet medan du
trycker in båda stängernas
ändar på lastnätets ena sida i
förvaringsutrymmet för att
korta av dem.
1
223
1
2
OM42B04SE.book Page 326 Wedne sday, September 7, 2016 1:34 AM

3275-3. Använda förvaringsfacken
OM42B04SE
5
Invändiga funktioner
VA R N I N G
Tänk på följande säkerhetsåtgärder. Om säkerhetsåtgärderna inte följs kan
svåra eller livshotande personskador resultera.
●Låt inte barn klättra på lastnätet eller vistas där under färd.
● Placera inget bagage i lastnätet som är högre än stången.
● När lastnätet installeras i bilen, kontrollera att stångens båda ändar sitter
stadigt i respektive fast läge.
● Fäst lastnätet säkert i förvaringsutrymmet där det ska förvaras.
OBSERVERA
●Placera inte bagage som väger mer än 10 kg på bakre lastnätet.
● Placera stången i motsvarande fasta lägen på vänster och höger sida så
att den är rak. Om stången placeras i vinkel kan lastnätet lossna.
● Lastnätet ska inte användas om bara en stång är installerad. Stången kan
rubbas ut sitt läge när bilen är i rörelse vilket kan leda till skador på lastnä-
tet eller annan utrustning i bagageutrymmet.
OM42B04SE.book Page 327 Wedne sday, September 7, 2016 1:34 AM

328
OM42B04SE
5-3. Använda förvaringsfacken
Om du lastar in långt bagage kan golvpanelen placeras platt över
utrymmet mellan golvpanel och avdelare.
Fälla ned ryggstöden i baksätet. ( →Sid. 132)
Lyft upp golvpanelens främre
sida och dra upp den framåt.
Lyft upp motsatt sida och låt
den främre sidan återgå till
ursprungsläget.
Placera golvpanelens motsatta
sida över kanten på avdelaren.
Golvpanel (modeller utan reguljärt reservhjul)
1
Avdelare
2
3
4
VA R N I N G
Var försiktig så att fingrarna inte kläms medan du utför åtgärden.
OM42B04SE.book Page 328 Wedne sday, September 7, 2016 1:34 AM

3295-4. Använda övriga invändiga funktioner
OM42B04SE
5
Invändiga funktioner
Övriga invändiga funktioner
Framåt:
Vik ner.
Åt sidan:
Fäll ner, haka loss och sväng åt
sidan.
För skyddet åt sidan för att öppna.
Lampan tänds när skyddet öppnas.
Solskydd
1
2
Sminkspeglar
OBSERVERA
För att undvika att 12-voltsbatteriet laddas ur bör du inte ha sminkspegelbe-
lysningen tänd längre än nödvändigt när hybridsystemet är avstängt.
OM42B04SE.book Page 329 Wedne sday, September 7, 2016 1:34 AM

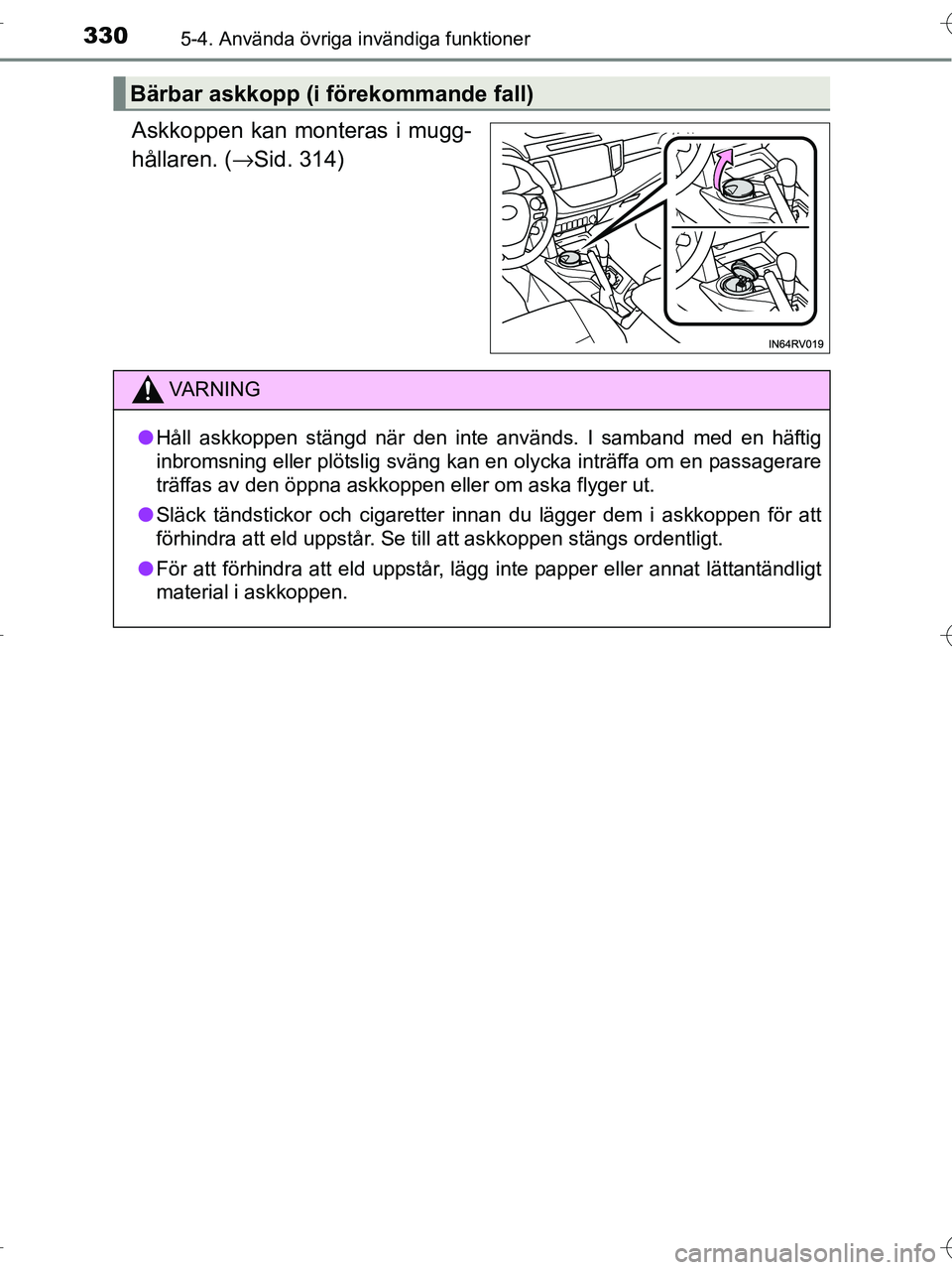

3305-4. Använda övriga invändiga funktioner
OM42B04SE
Askkoppen kan monteras i mugg-
hållaren. (→Sid. 314)
Bärbar askkopp (i förekommande fall)
VA R N I N G
●Håll askkoppen stängd när den inte används. I samband med en häftig
inbromsning eller plötslig sväng kan en olycka inträffa om en passagerare
träffas av den öppna askkoppen eller om aska flyger ut.
● Släck tändstickor och cigaretter innan du lägger dem i askkoppen för att
förhindra att eld uppstår. Se till att askkoppen stängs ordentligt.
● För att förhindra att eld uppstår, lägg inte papper eller annat lättantändligt
material i askkoppen.
