TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

3616-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

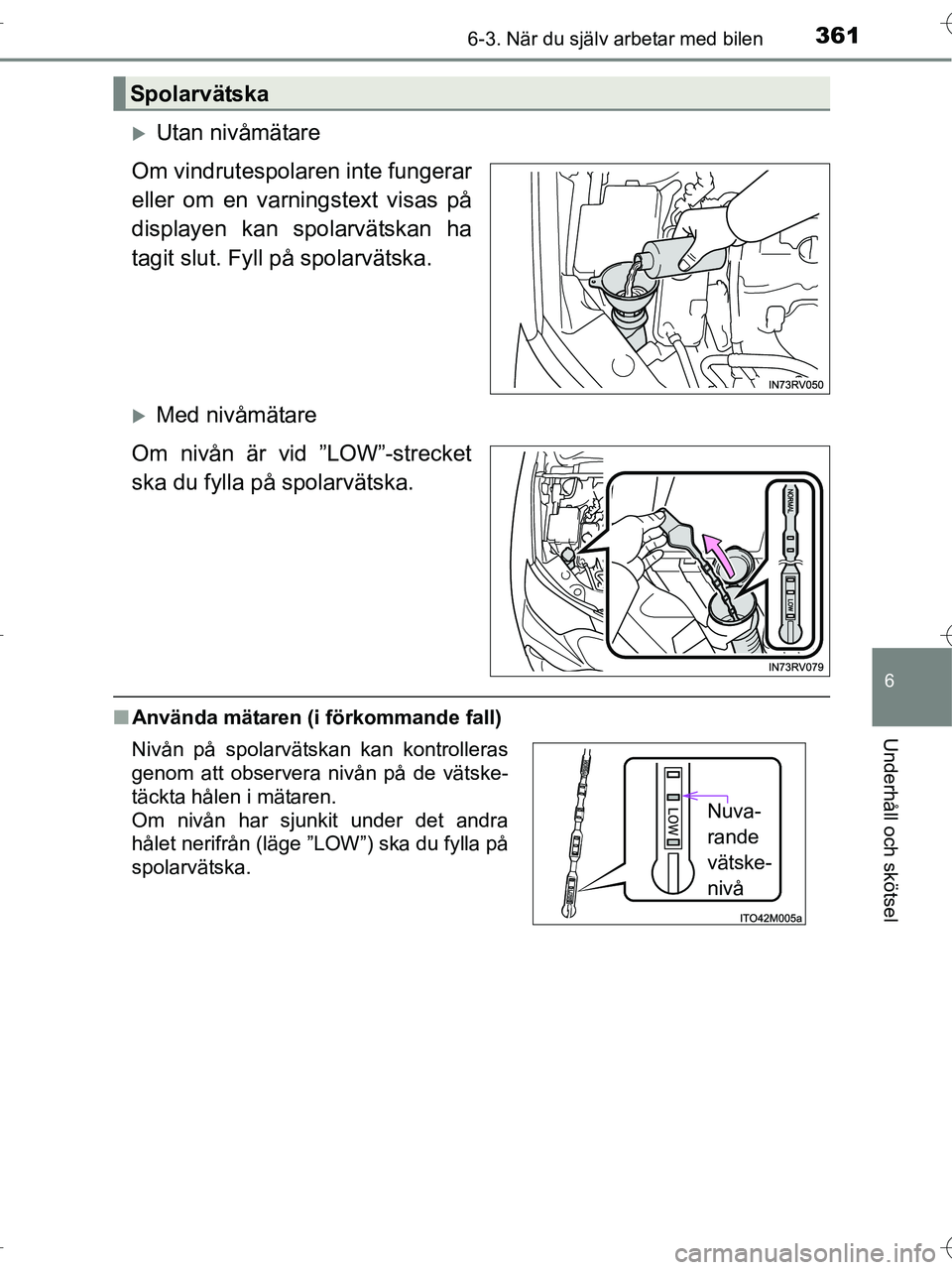

XUtan nivåmätare
Om vindrutespolaren inte fungerar
eller om en varningstext visas på
displayen kan spolarvätskan ha
tagit slut. Fyll på spolarvätska.
XMed nivåmätare
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
■ Använda mätaren (i förkommande fall)
Spolarvätska
Nivån på spolarvätskan kan kontrolleras
genom att observera nivån på de vätske-
täckta hålen i mätaren.
Om nivån har sjunkit under det andra
hålet nerifrån (läge ”LOW”) ska du fylla på
spolarvätska.
Nuva-
rande
vätske-
nivå
OM42B04SE.book Page 361 Wedne sday, September 7, 2016 1:34 AM

3626-3. När du själv arbetar med bilen
OM42B04SE

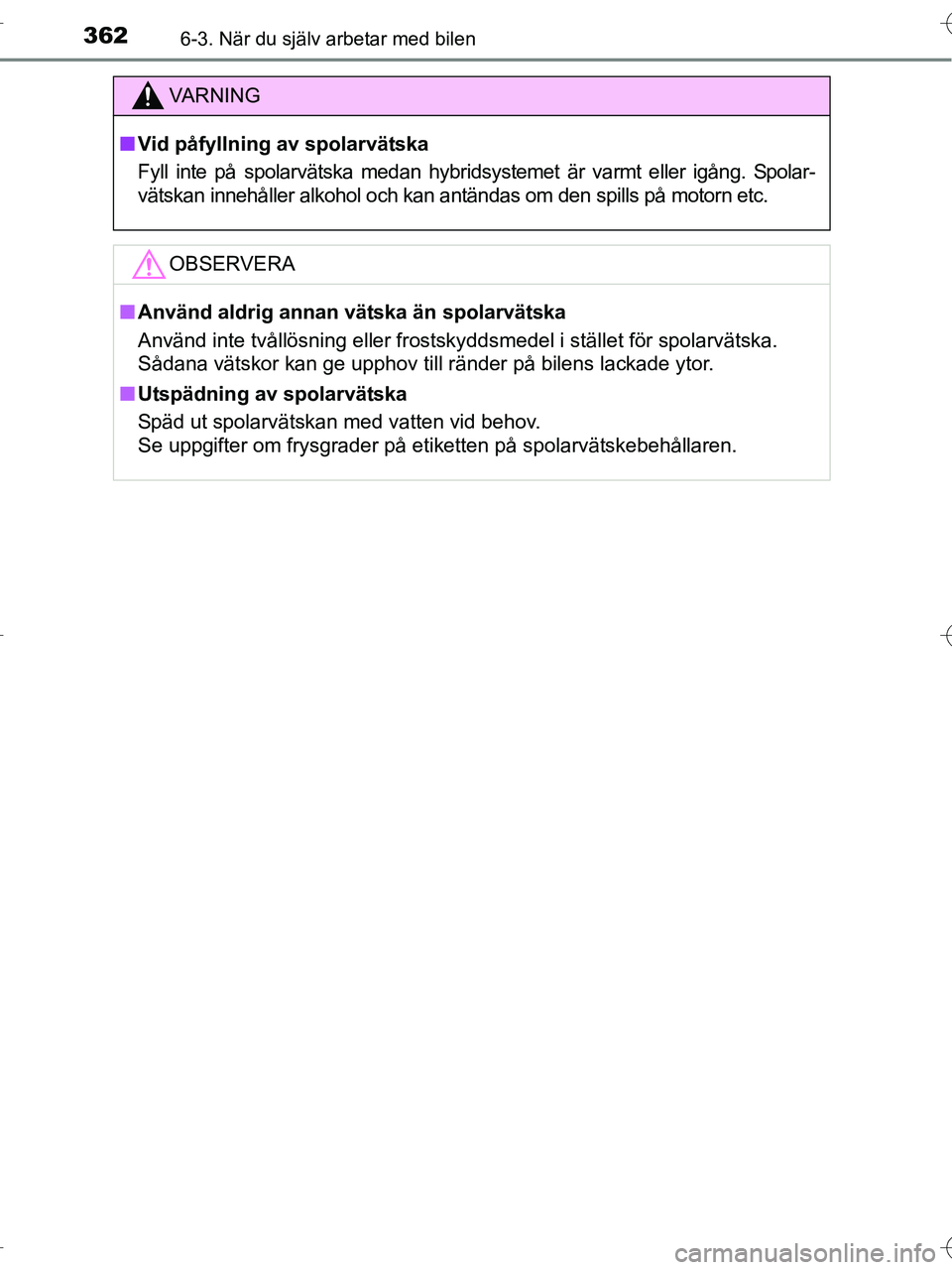

VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spolar-
vätskan innehåller alkohol och kan ant ändas om den spills på motorn etc.
OBSERVERA
■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■ Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM42B04SE.book Page 362 Wedne sday, September 7, 2016 1:34 AM

3636-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

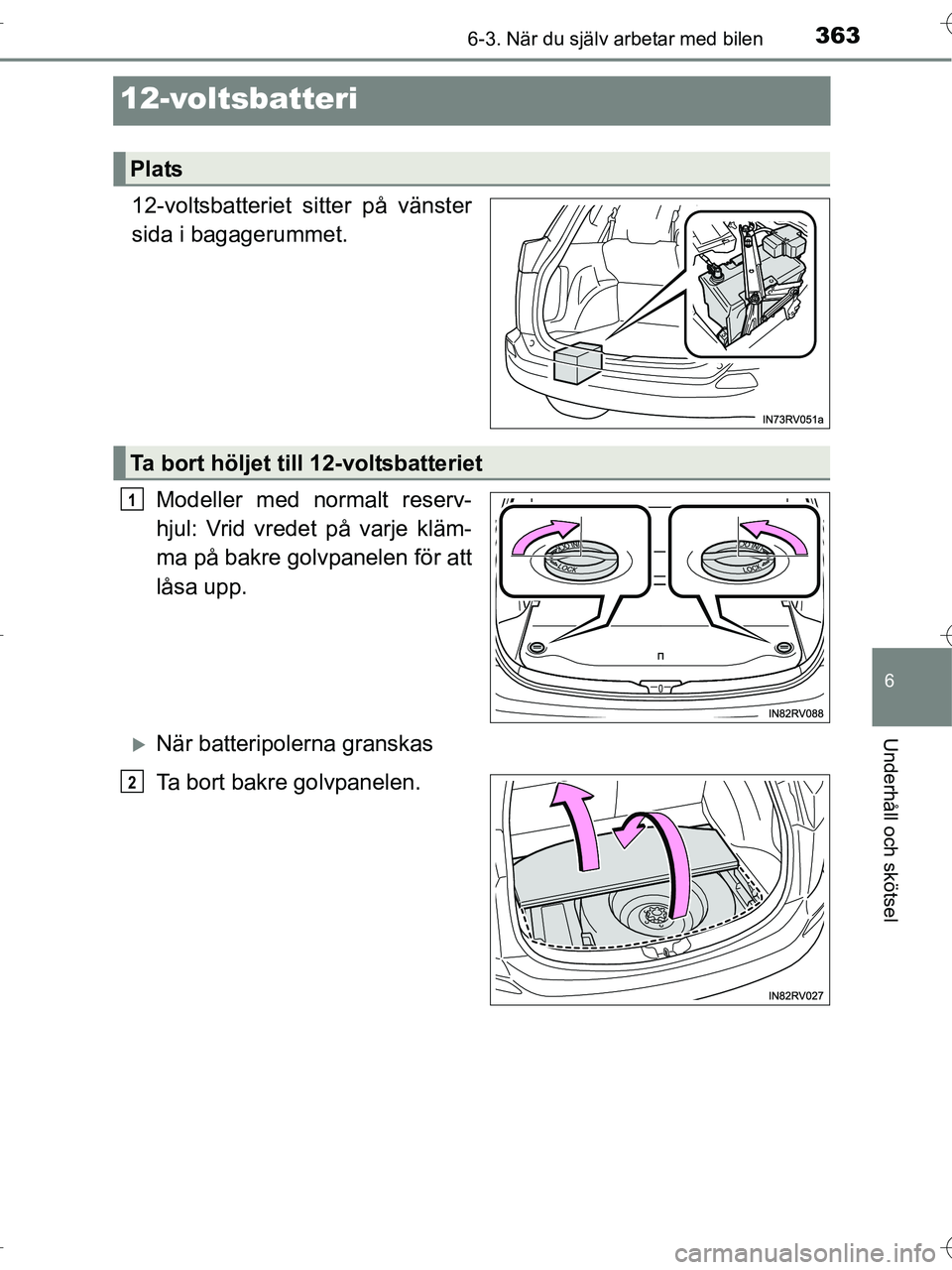

12-voltsbatteri
12-voltsbatteriet sitter på vänster
sida i bagagerummet.Modeller med normalt reserv-
hjul: Vrid vredet på varje kläm-
ma på bakre golvpanelen för att
låsa upp.
XNär batteripolerna granskas
Ta bort bakre golvpanelen.
Plats
Ta bort höljet till 12-voltsbatteriet
1
2
OM42B04SE.book Page 363 Wedne sday, September 7, 2016 1:34 AM

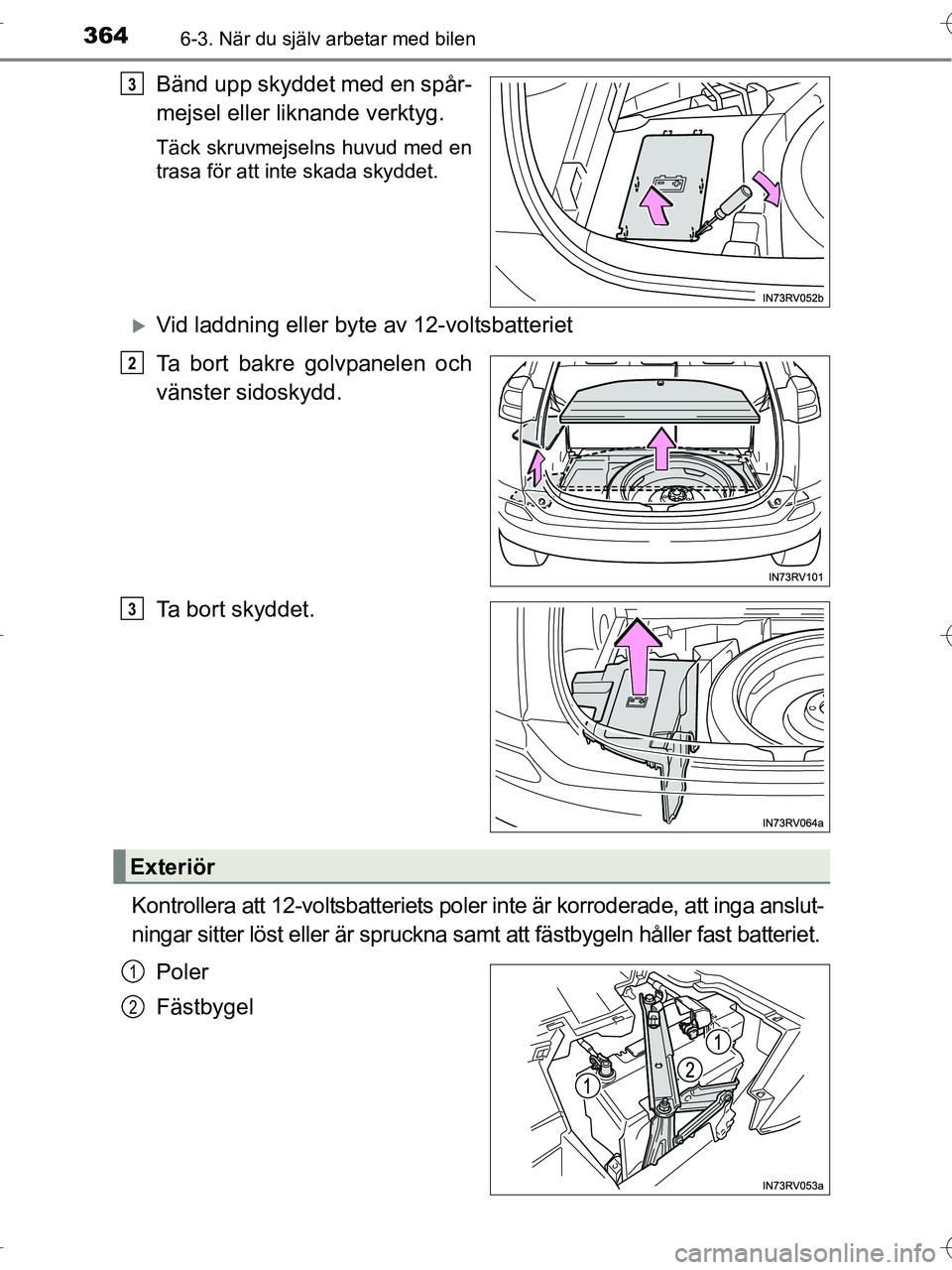

3646-3. När du själv arbetar med bilen
OM42B04SE
Bänd upp skyddet med en spår-
mejsel eller liknande verktyg.
Täck skruvmejselns huvud med en
trasa för att inte skada skyddet.
XVid laddning eller byte av 12-voltsbatteriet
Ta bort bakre golvpanelen och
vänster sidoskydd.
Ta bort skyddet.
Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast batteriet. Poler
Fästbygel
3
2
3
Exteriör
1
2
OM42B04SE.book Page 364 Wedne sday, September 7, 2016 1:34 AM

3656-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

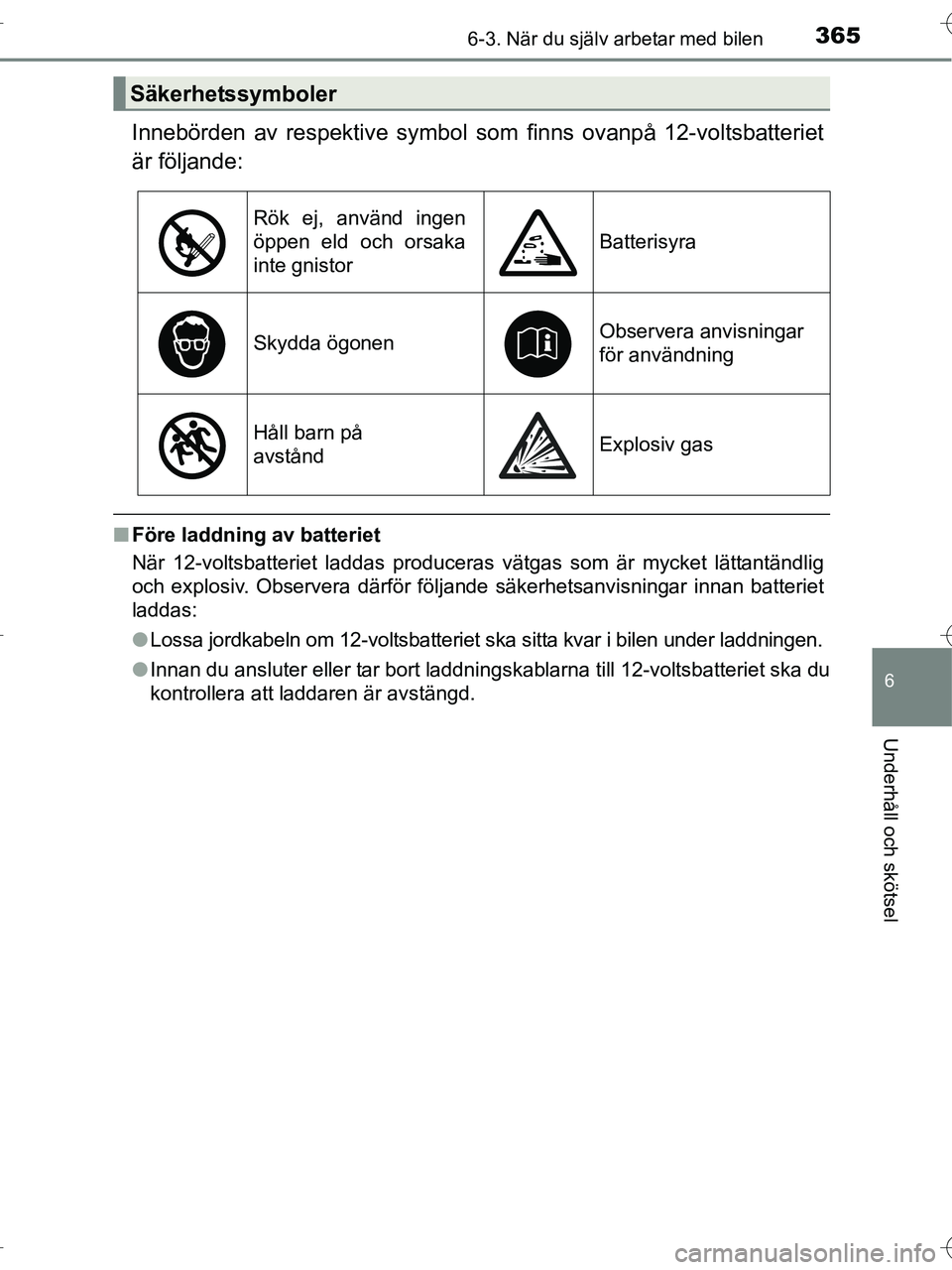

Innebörden av respektive symbol som finns ovanpå 12-voltsbatteriet
är följande:
■ Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
● Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
Säkerhetssymboler
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på
avståndExplosiv gas
OM42B04SE.book Page 365 Wedne sday, September 7, 2016 1:34 AM

3666-3. När du själv arbetar med bilen
OM42B04SE■

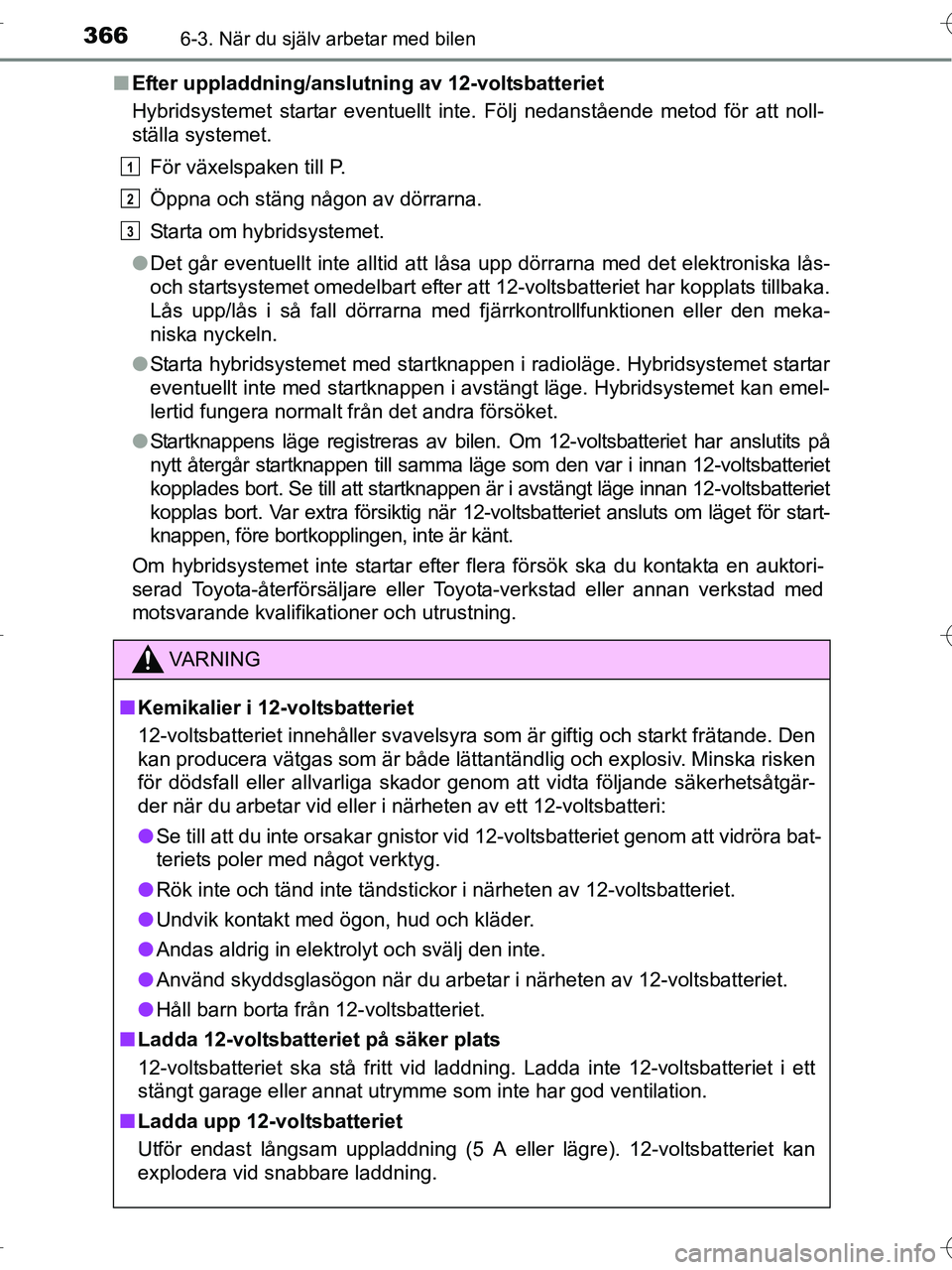

Efter uppladdning/anslutning av 12-voltsbatteriet
Hybridsystemet startar eventuellt inte. Följ nedanstående metod för att noll-
ställa systemet.
För växelspaken till P.
Öppna och stäng någon av dörrarna.
Starta om hybridsystemet.
● Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fj ärrkontrollfunktionen eller den meka-
niska nyckeln.
● Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
● Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits på
nytt återgår startknappen till samma läge som den var i innan 12-voltsbatteriet
kopplades bort. Se till att startknappen är i avstängt läge innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när 12-vo ltsbatteriet ansluts om läget för start-
knappen, före bortkopplingen, inte är känt.
Om hybridsystemet inte startar efter flera försök ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
VA R N I N G
■ Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
● Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
● Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
● Undvik kontakt med ögon, hud och kläder.
● Andas aldrig in elektrolyt och svälj den inte.
● Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
● Håll barn borta från 12-voltsbatteriet.
■ Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme som inte har god ventilation.
■ Ladda upp 12-voltsbatteriet
Utför endast långsam uppladdning (5 A eller lägre). 12-voltsbatteriet kan
explodera vid snabbare laddning.
1
2
3
OM42B04SE.book Page 366 Wedne sday, September 7, 2016 1:34 AM

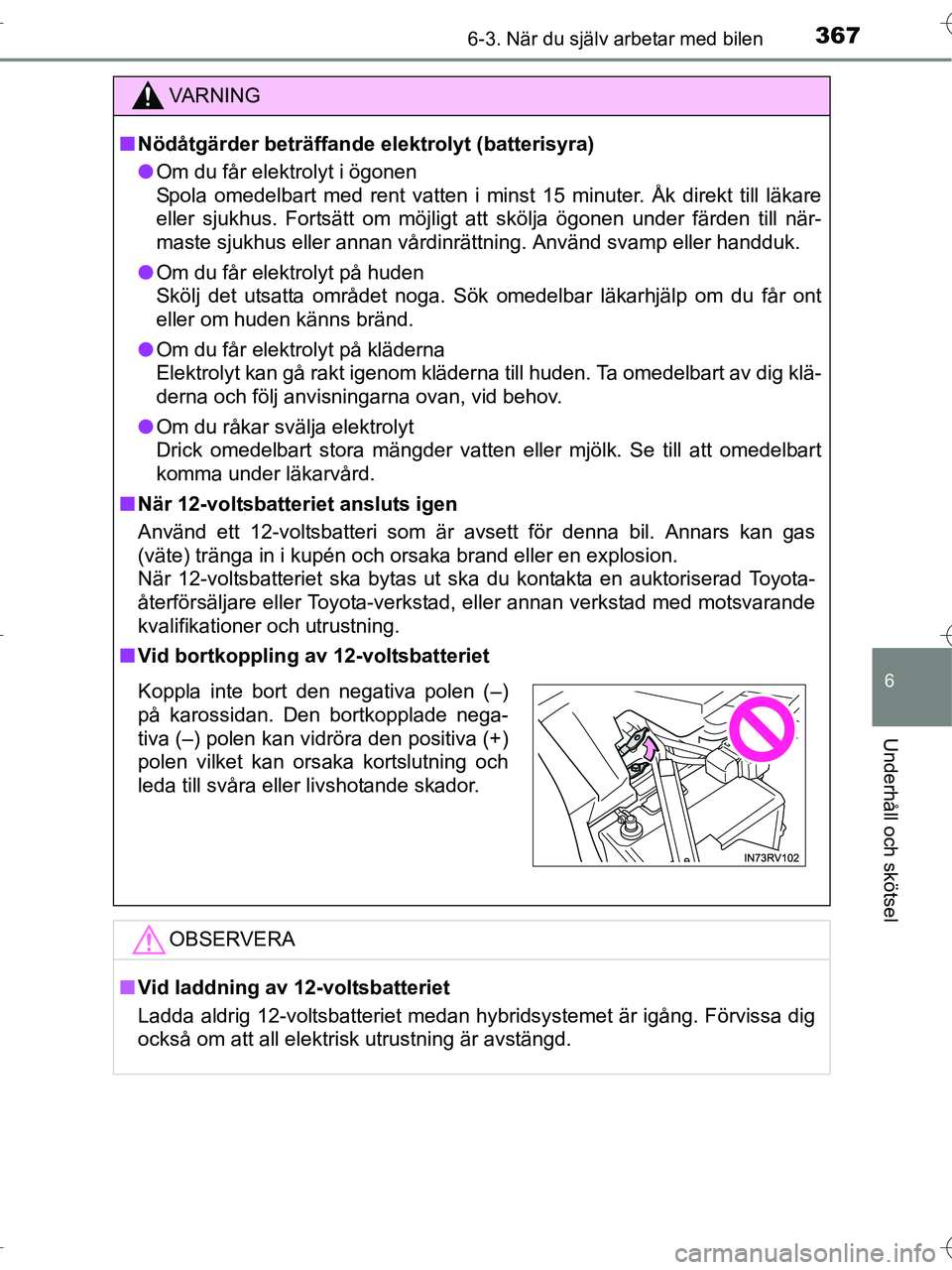

3676-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel
VA R N I N G
■Nödåtgärder beträffande elektrolyt (batterisyra)
● Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
● Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
● Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
● Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
■ När 12-voltsbatteriet ansluts igen
Använd ett 12-voltsbatteri som är avsett för denna bil. Annars kan gas
(väte) tränga in i kupén och orsaka brand eller en explosion.
När 12-voltsbatteriet ska bytas ut ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■ Vid bortkoppling av 12-voltsbatteriet
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
Koppla inte bort den negativa polen (–)
på karossidan. Den bortkopplade nega-
tiva (–) polen kan vidröra den positiva (+)
polen vilket kan orsaka kortslutning och
leda till svåra eller livshotande skador.
OM42B04SE.book Page 367 Wedne sday, September 7, 2016 1:34 AM

3686-3. När du själv arbetar med bilen
OM42B04SE

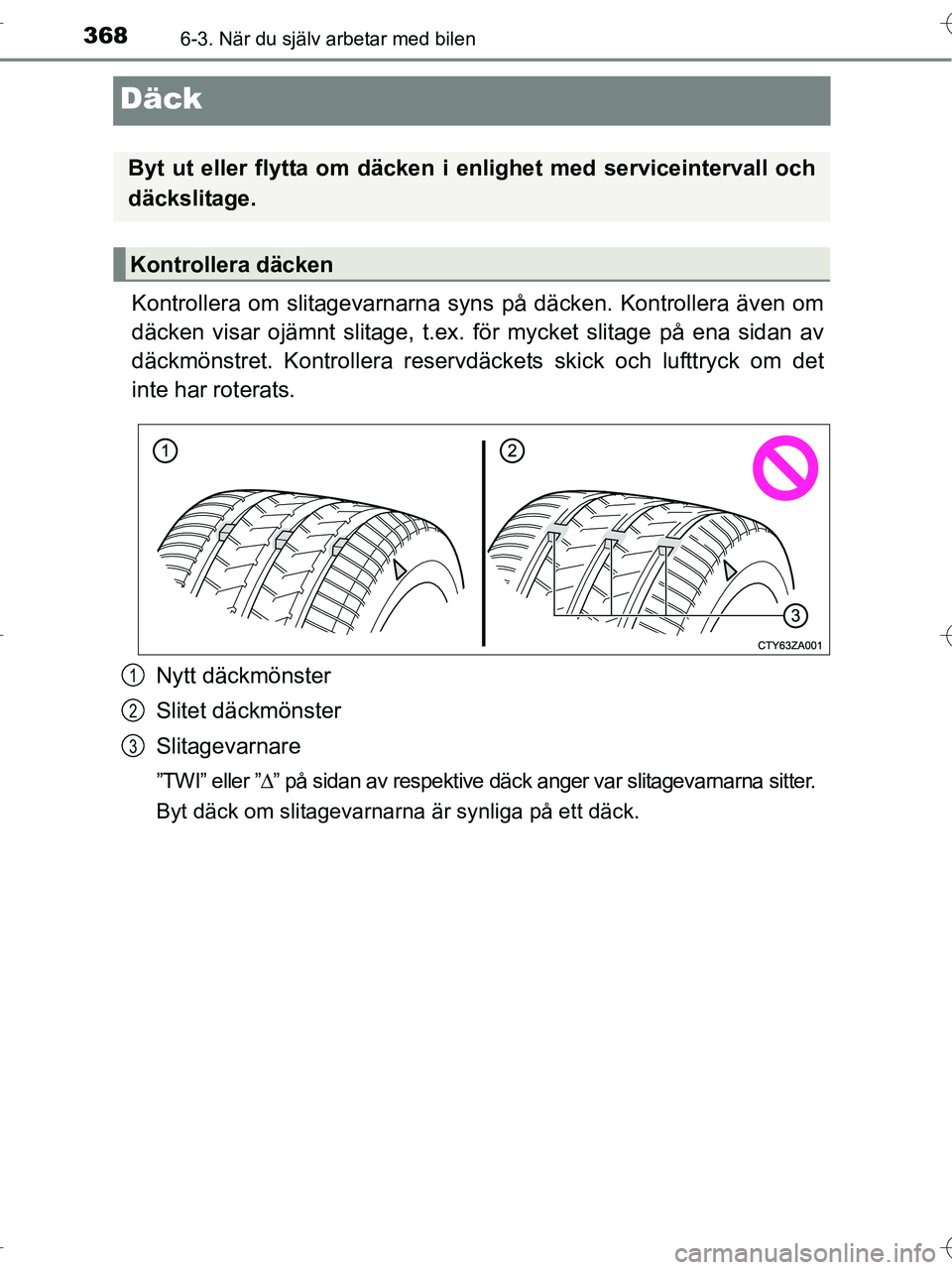

Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret. Kontrollera reservdäc kets skick och lufttryck om det
inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ” Δ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
1
2
3
OM42B04SE.book Page 368 Wedne sday, September 7, 2016 1:34 AM

3696-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

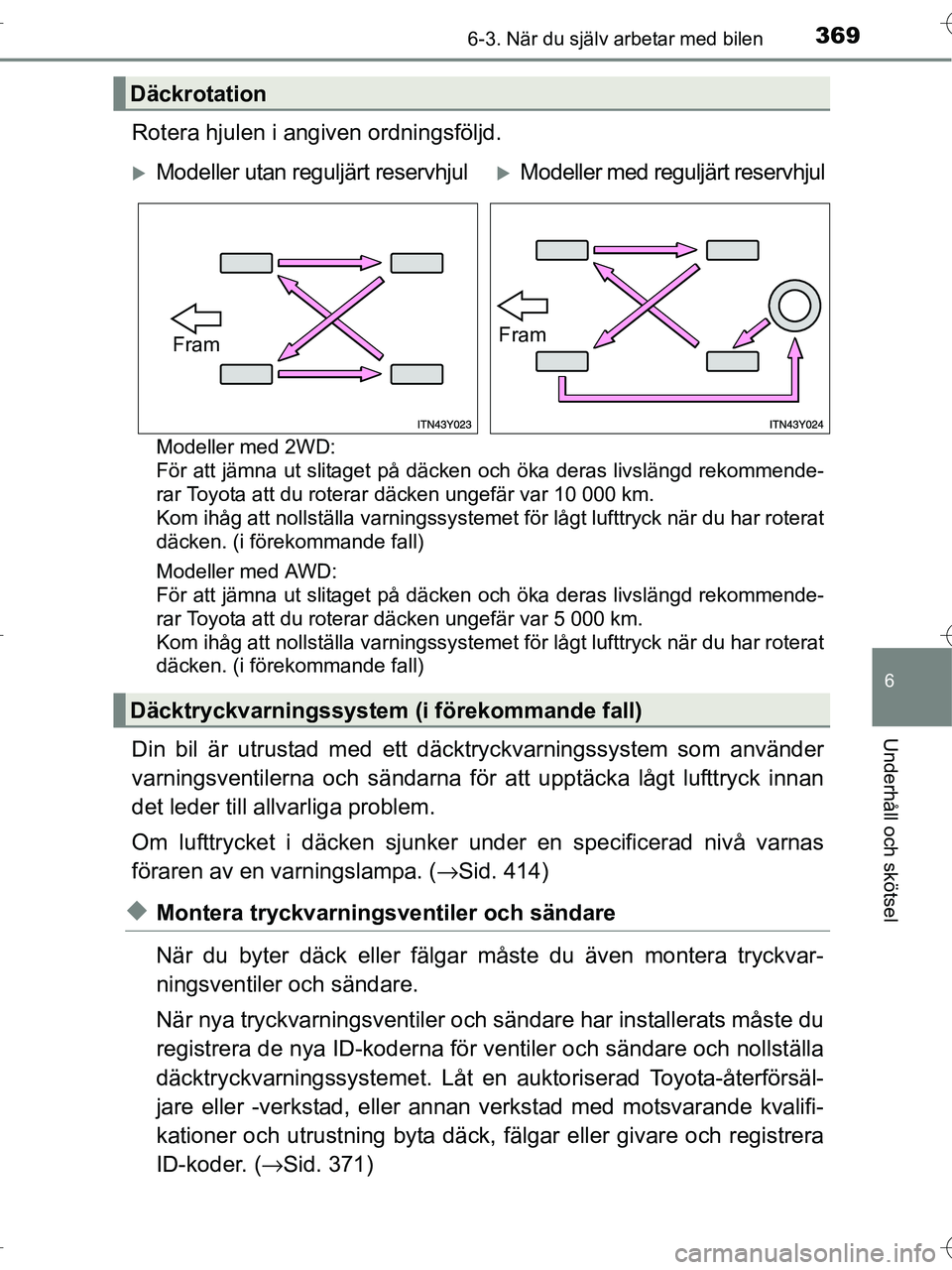

Rotera hjulen i angiven ordningsföljd.
Modeller med 2WD:
För att jämna ut slitaget på däcken och öka deras livslängd rekommende-
rar Toyota att du roterar däcken ungefär var 10 000 km.
Kom ihåg att nollställa varningssystemet för lågt lufttryck när du har roterat
däcken. (i förekommande fall)
Modeller med AWD:
För att jämna ut slitaget på däcken och öka deras livslängd rekommende-
rar Toyota att du roterar däcken ungefär var 5 000 km.
Kom ihåg att nollställa varningssystemet för lågt lufttryck när du har roterat
däcken. (i förekommande fall)
Din bil är utrustad med ett däcktryckvarningssystem som använder
varningsventilerna och sändarna för att upptäcka lågt lufttryck innan
det leder till allvarliga problem.
Om lufttrycket i däcken sjunker under en specificerad nivå varnas
föraren av en varningslampa. (→Sid. 414)
◆Montera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvar-
ningsventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckvarningssystemet. Låt en auktoriserad Toyota-återförsäl-
jare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning byta däck, fälgar eller givare och registrera
ID-koder. ( →Sid. 371)
Däckrotation
XModeller utan reguljärt reservhjulXModeller med reguljärt reservhjul
Däcktryckvarningssystem (i förekommande fall)
FramFram
OM42B04SE.book Page 369 Wedne sday, September 7, 2016 1:34 AM

3706-3. När du själv arbetar med bilen
OM42B04SE

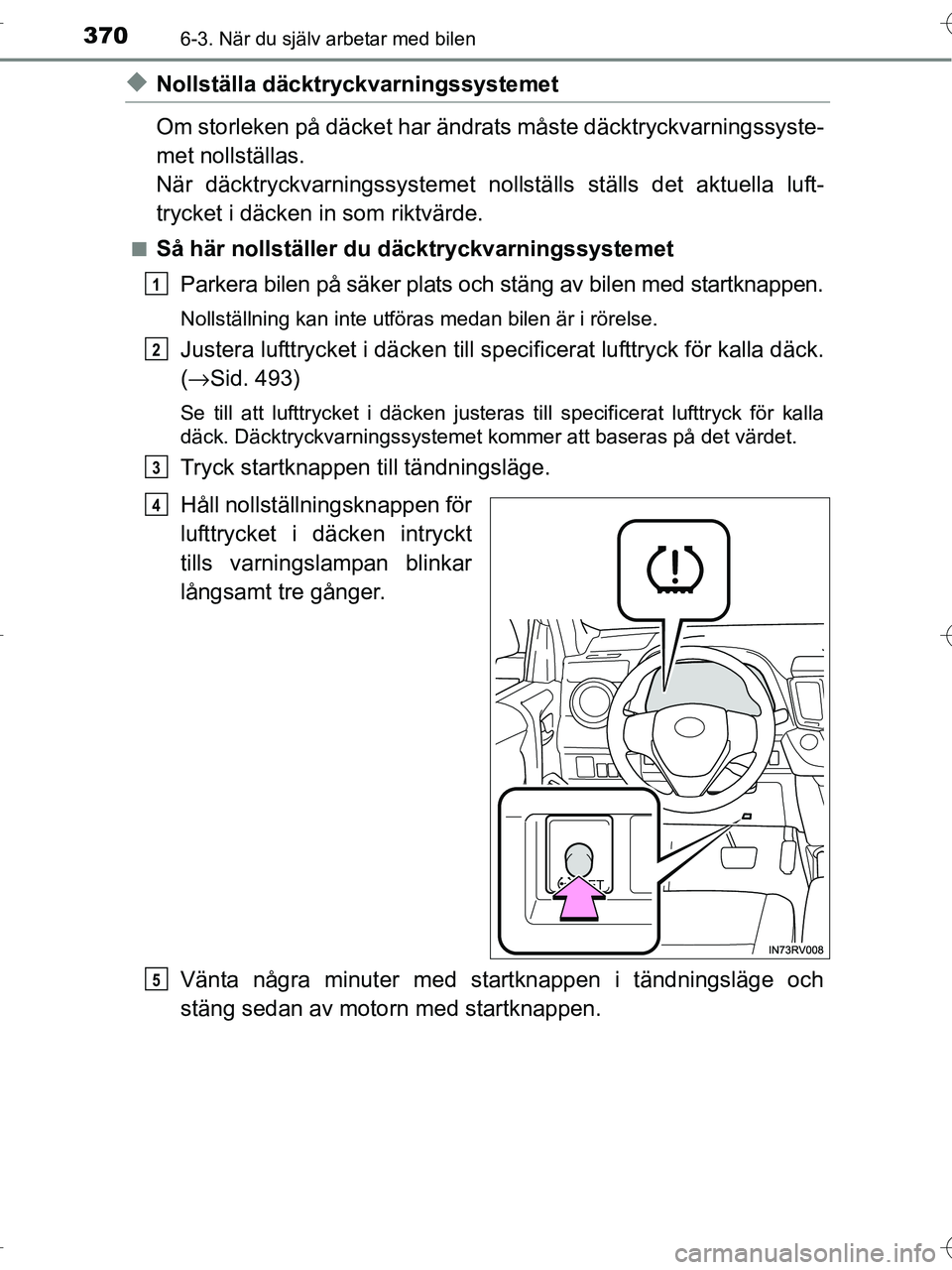

◆Nollställa däcktryckvarningssystemet
Om storleken på däcket har ändrats måste däcktryckvarningssyste-
met nollställas.
När däcktryckvarningssystemet nollställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
■Så här nollställer du däcktryckvarningssystemet
Parkera bilen på säker plats och stäng av bilen med startknappen.
Nollställning kan inte utföras medan bilen är i rörelse.
Justera lufttrycket i däcken till spec ificerat lufttryck för kalla däck.
( → Sid. 493)
Se till att lufttrycket i däcken justeras till specificerat lufttryck för kalla
däck. Däcktryckvarningssystemet kommer att baseras på det värdet.
Tryck startknappen till tändningsläge.
Håll nollställningsknappen för
lufttrycket i däcken intryckt
tills varningslampan blinkar
långsamt tre gånger.
Vänta några minuter med startknappen i tändningsläge och
stäng sedan av motorn med startknappen.
1
2
3
4
5
