3516-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

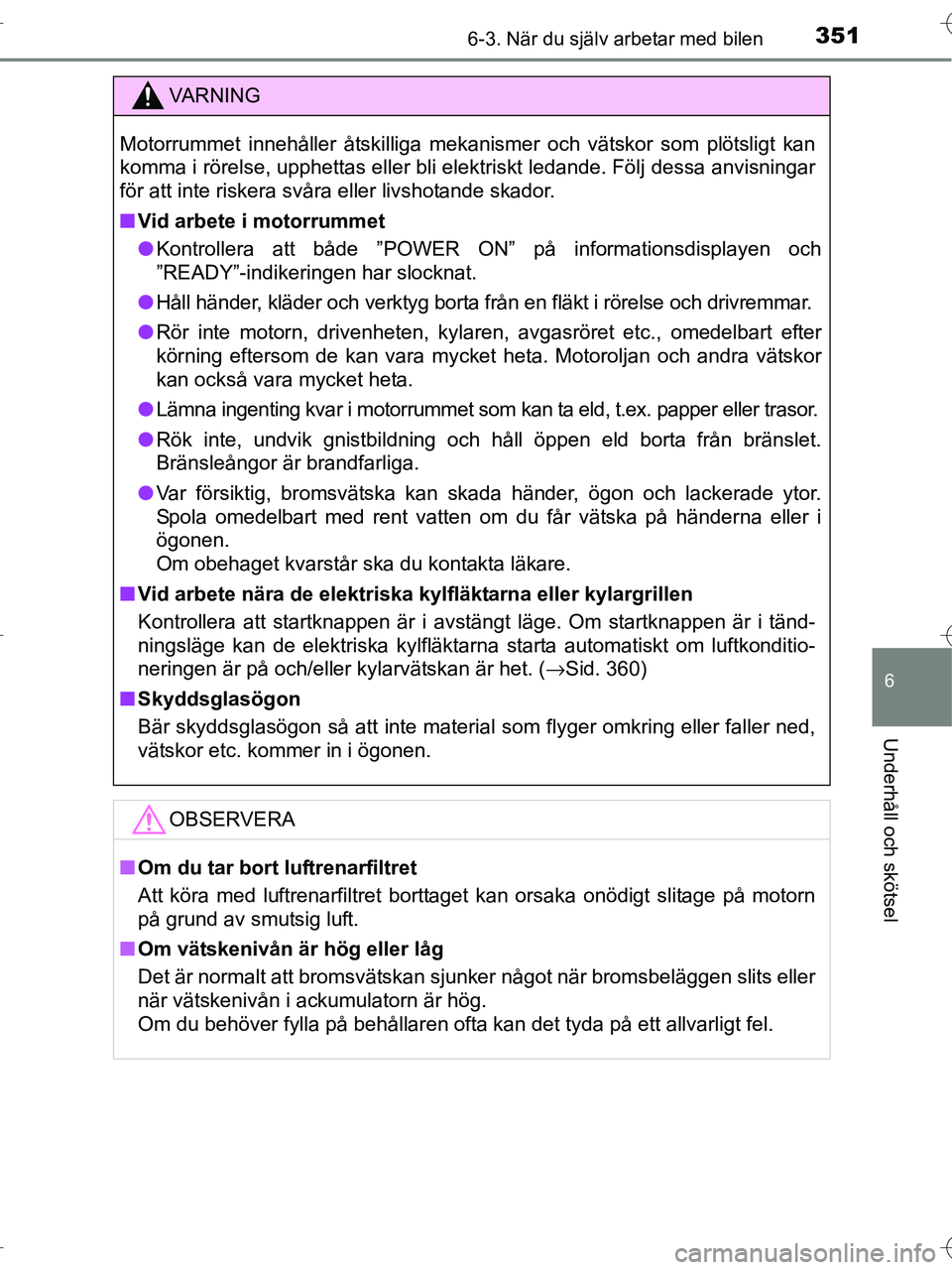

VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
■Vid arbete i motorrummet
● Kontrollera att både ”POWER ON” på informationsdisplayen och
”READY”-indikeringen har slocknat.
● Håll händer, kläder och verktyg borta från en fläkt i rörelse och drivremmar.
● Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
● Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller trasor.
● Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
● Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen.
Om obehaget kvarstår ska du kontakta läkare.
■ Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Kontrollera att startknappen är i avstängt läge. Om startknappen är i tänd-
ningsläge kan de elektriska kylfläktarna starta automatiskt om luftkonditio-
neringen är på och/eller kylarvätskan är het. ( →Sid. 360)
■ Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OBSERVERA
■Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
■ Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM42B04SE.book Page 351 Wedne sday, September 7, 2016 1:34 AM

3526-3. När du själv arbetar med bilen
OM42B04SE

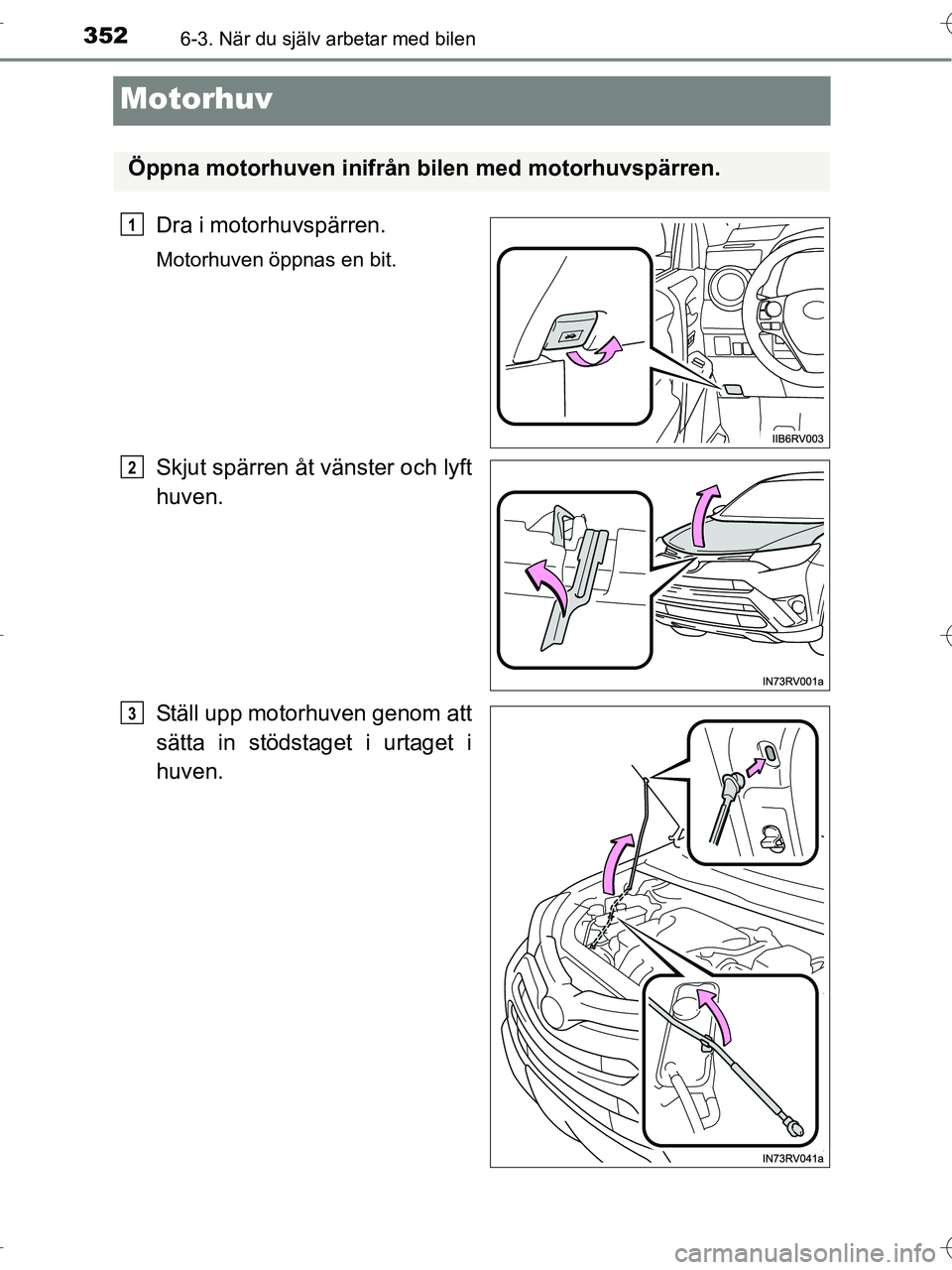

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Skjut spärren åt vänster och lyft
huven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM42B04SE.book Page 352 Wednesday, September 7, 2016 1:34 AM

3536-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

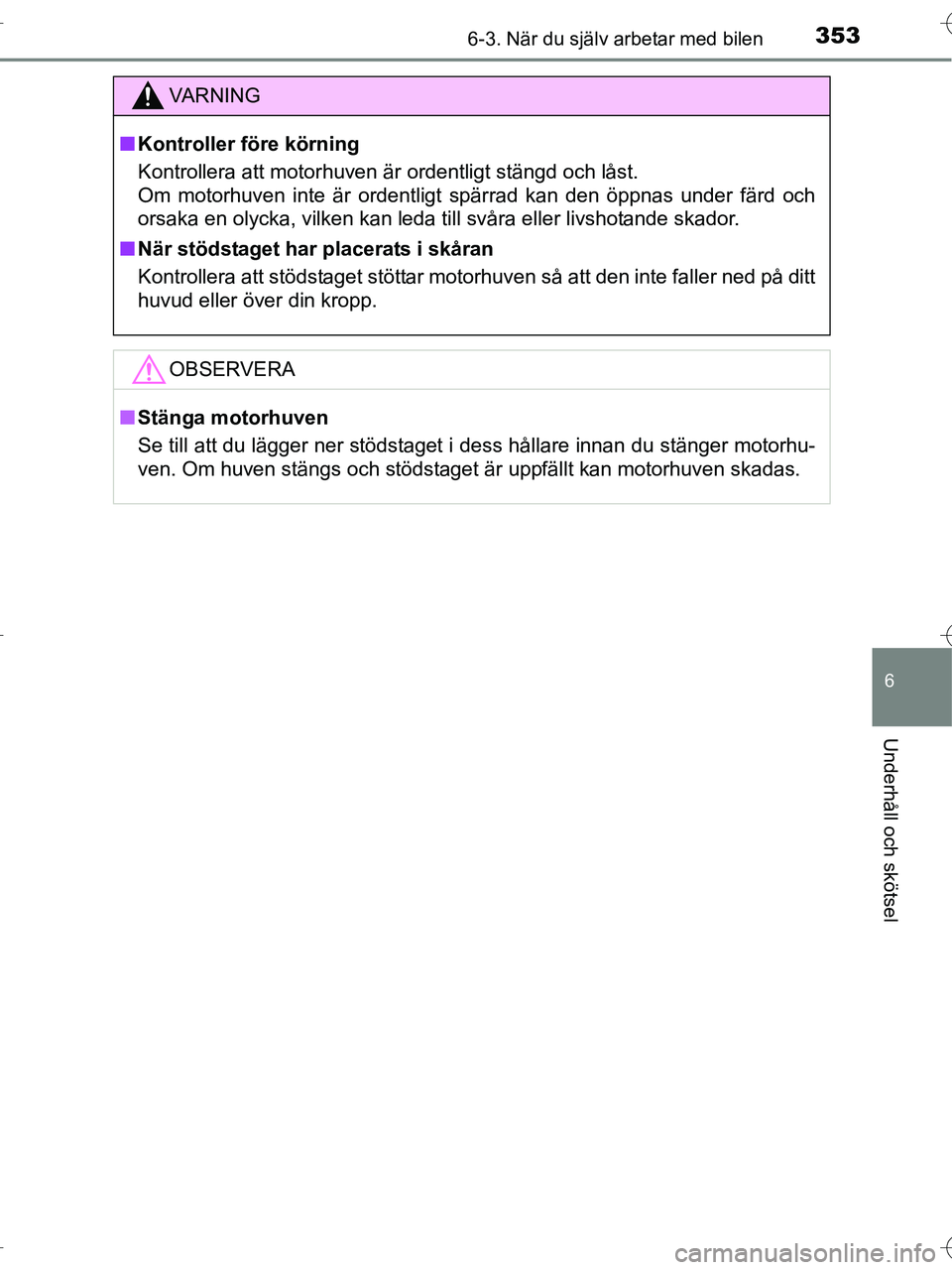

VA R N I N G
■Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och låst.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
■ När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
■Stänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM42B04SE.book Page 353 Wedne sday, September 7, 2016 1:34 AM

3546-3. När du själv arbetar med bilen
OM42B04SE

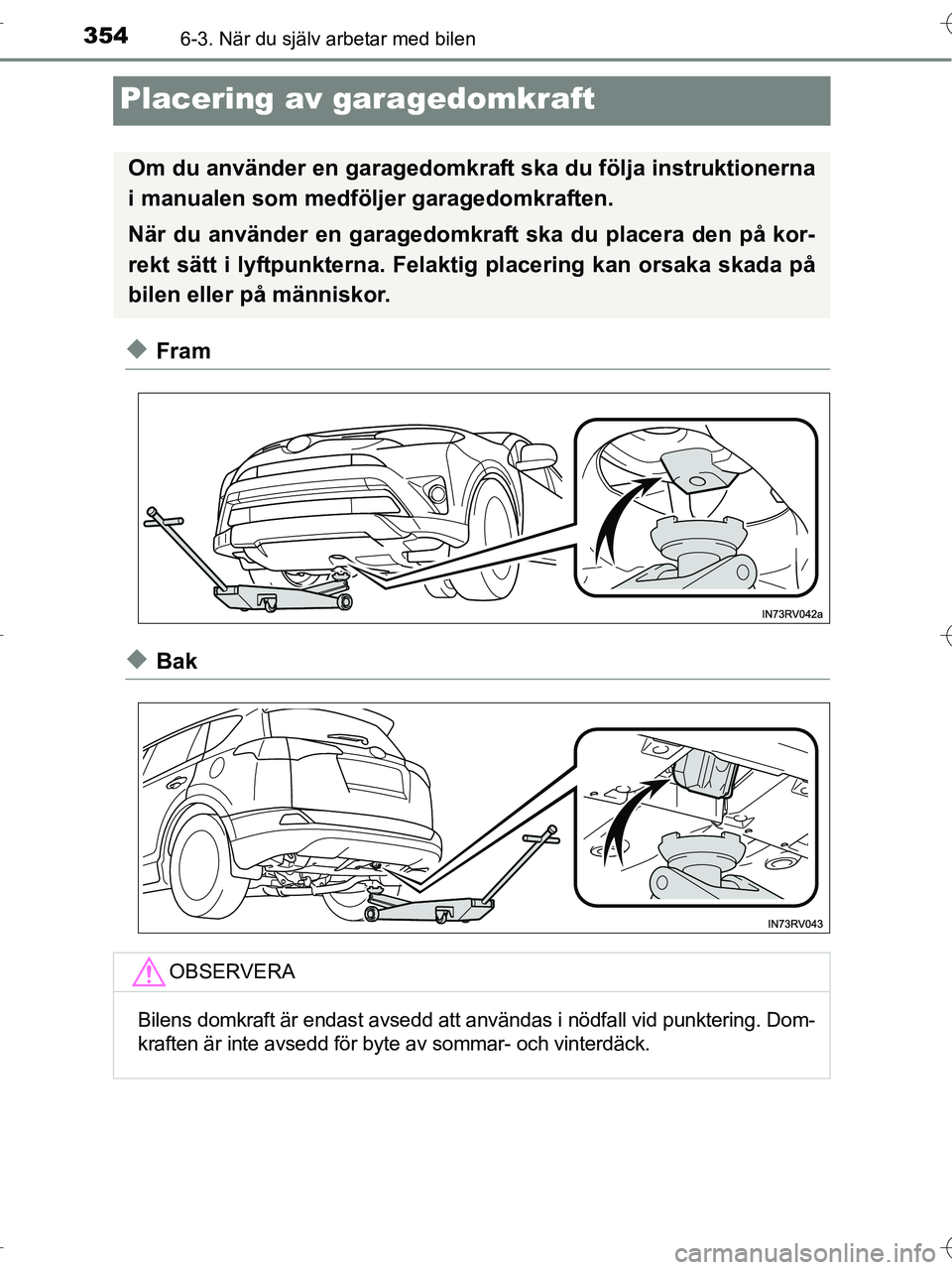

Placering av garagedomkraft
◆Fram
◆Bak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering. Dom-
kraften är inte avsedd för byte av sommar- och vinterdäck.
OM42B04SE.book Page 354 Wedne sday, September 7, 2016 1:34 AM

3556-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

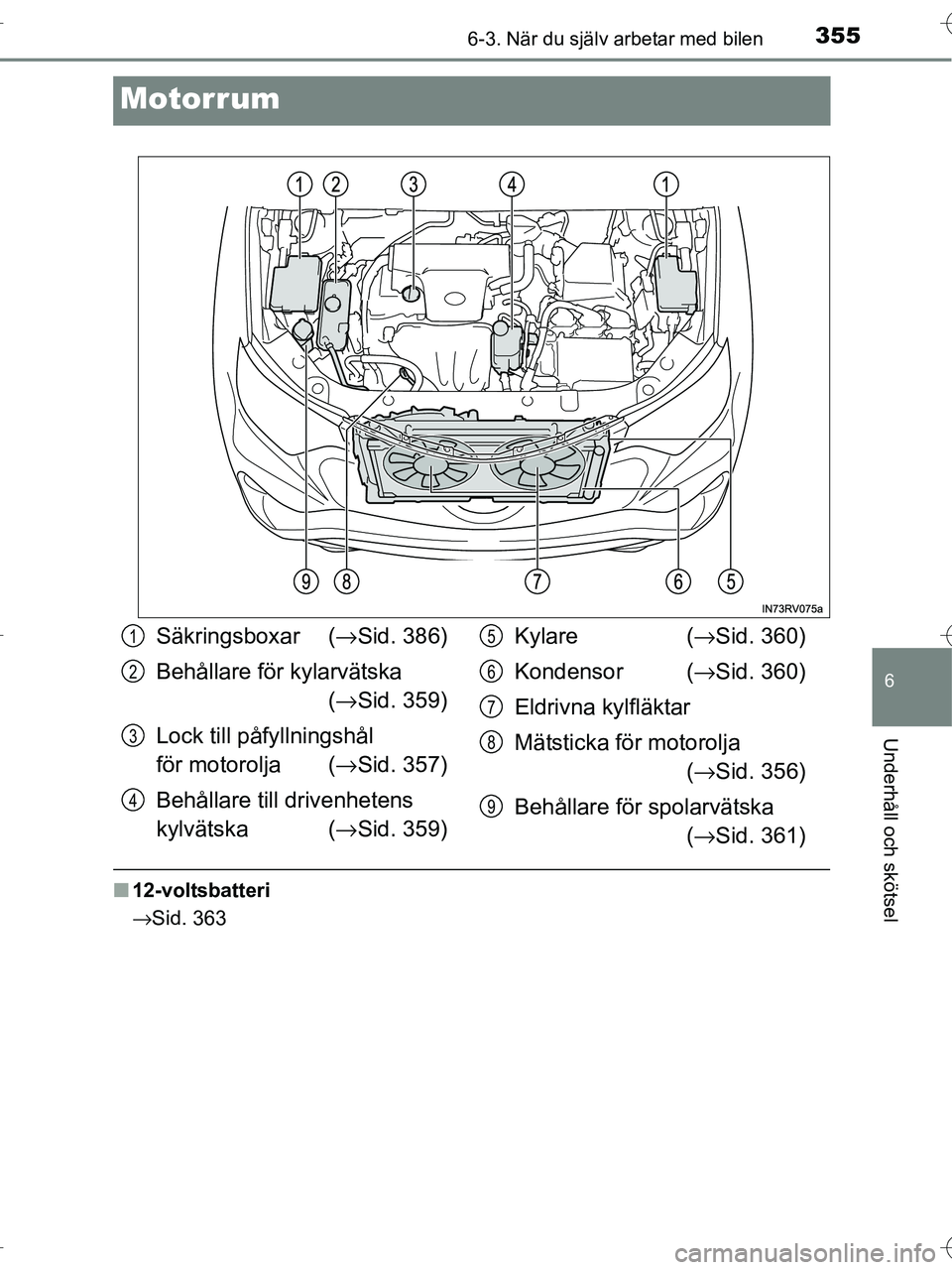

Motorrum
■12-voltsbatteri
→Sid. 363
Säkringsboxar ( →Sid. 386)
Behållare för kylarvätska (→ Sid. 359)
Lock till påfyllningshål
för motorolja (→ Sid. 357)
Behållare till drivenhetens
kylvätska ( →Sid. 359) Kylare (
→Sid. 360)
Kondensor ( →Sid. 360)
Eldrivna kylfläktar
Mätsticka för motorolja (→ Sid. 356)
Behållare för spolarvätska (→ Sid. 361)1
2
3
4
5
6
7
8
9
OM42B04SE.book Page 355 Wedne sday, September 7, 2016 1:34 AM

3566-3. När du själv arbetar med bilen
OM42B04SE

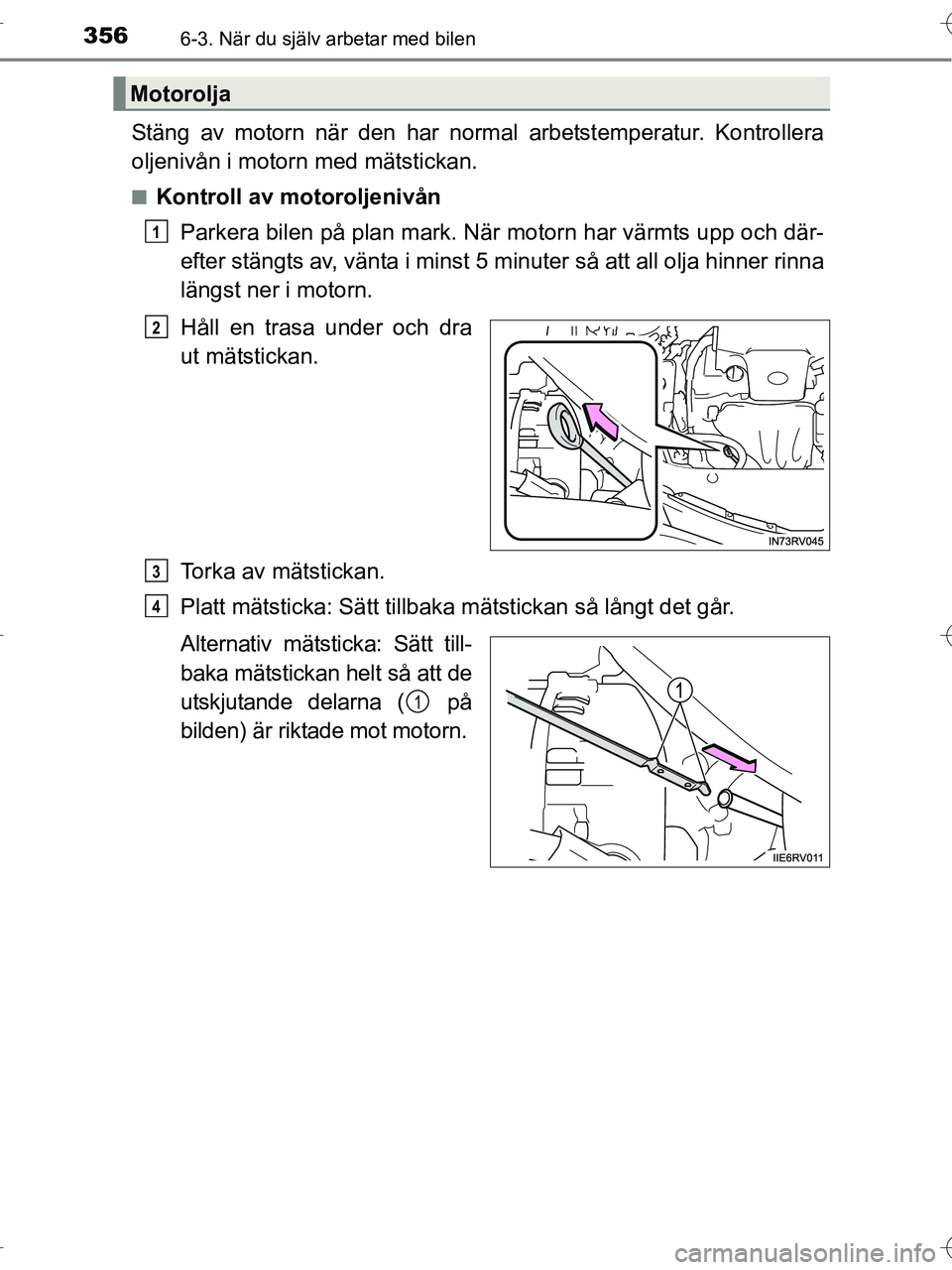

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
■Kontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och där-
efter stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Platt mätsticka: Sätt tillbaka mätstickan så långt det går.
Alternativ mätsticka: Sätt till-
baka mätstickan helt så att de
utskjutande delarna ( på
bilden) är riktade mot motorn.
Motorolja
1
2
3
4
1
OM42B04SE.book Page 356 Wedne sday, September 7, 2016 1:34 AM

3576-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

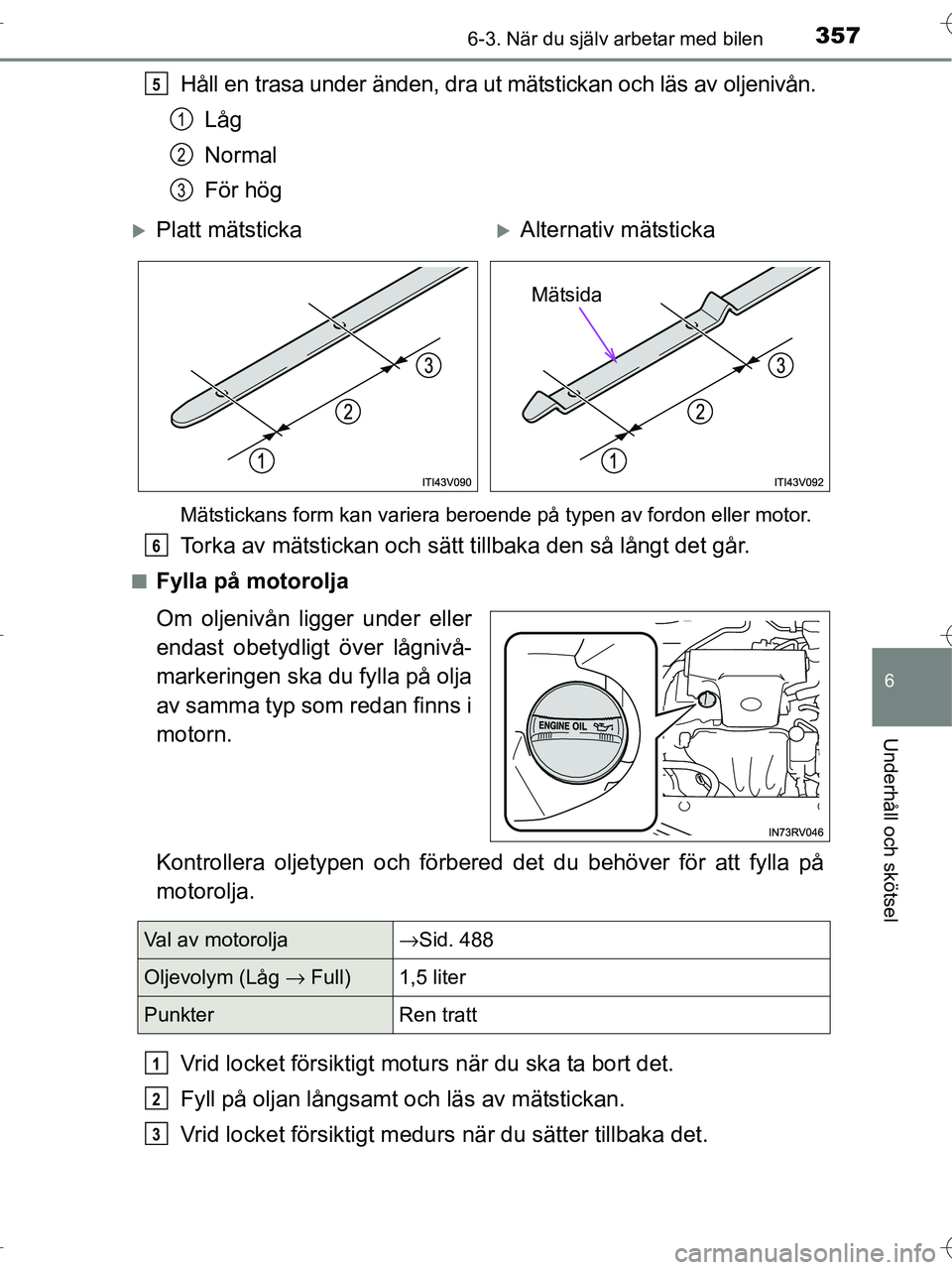

Håll en trasa under änden, dra ut mätstickan och läs av oljenivån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
■Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
5
1
2
3
XPlatt mätstickaXAlternativ mätsticka
Mätsida
6
Va l a v m o t o r o l j a →Sid. 488
Oljevolym (Låg → Full) 1,5 liter
Punkter Ren tratt
1
2
3
OM42B04SE.book Page 357 Wedne sday, September 7, 2016 1:34 AM

3586-3. När du själv arbetar med bilen
OM42B04SE

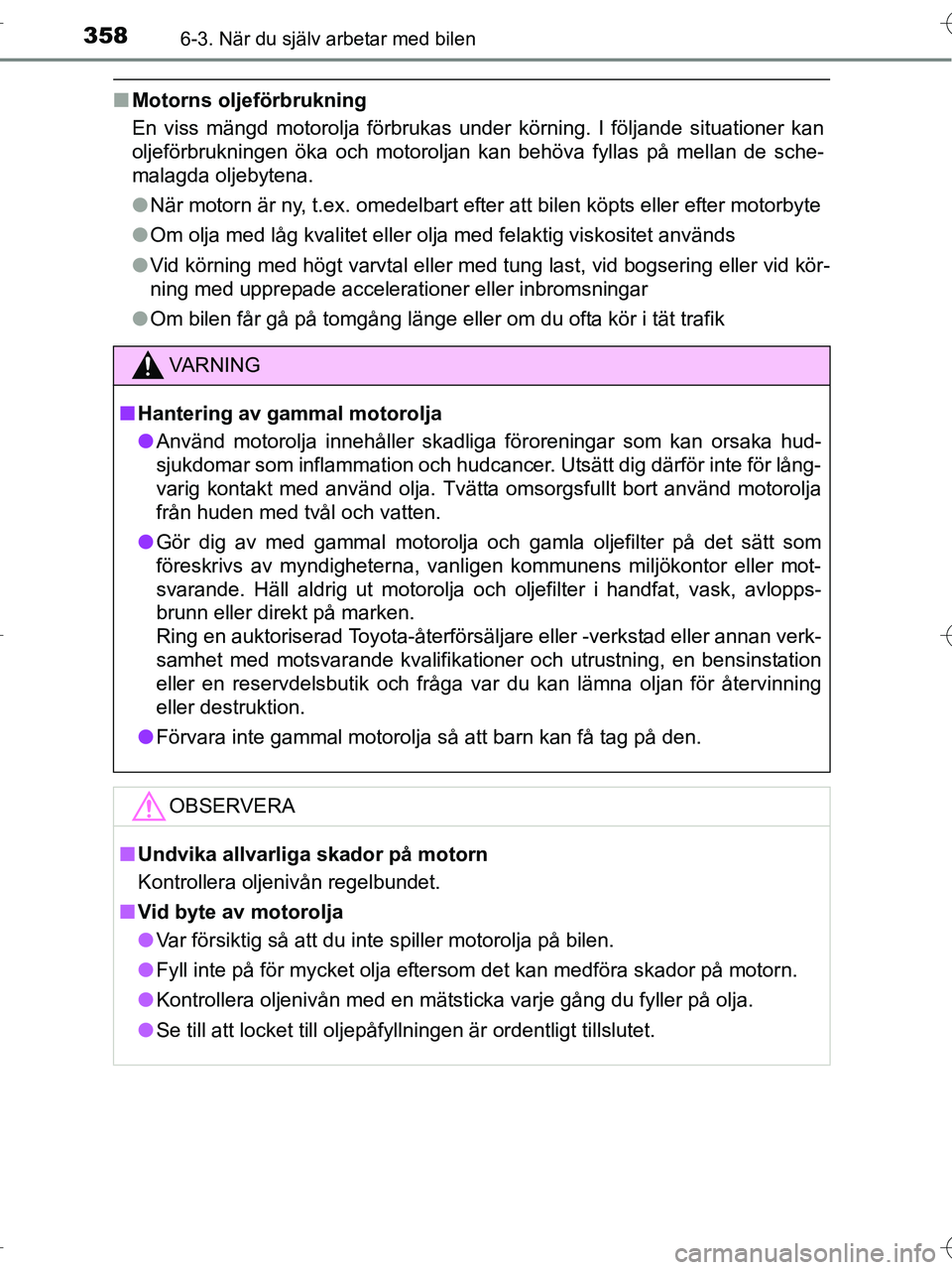

■Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
●När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
● Om olja med låg kvalitet eller olja med felaktig viskositet används
● Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
● Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
VA R N I N G
■Hantering av gammal motorolja
● Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
● Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Ring en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verk-
samhet med motsvarande kvalifikationer och utrustning, en bensinstation
eller en reservdelsbutik och fråga var du kan lämna oljan för återvinning
eller destruktion.
● Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
■Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
■ Vid byte av motorolja
● Var försiktig så att du inte spiller motorolja på bilen.
● Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
● Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
● Se till att locket till oljepåfyllningen är ordentligt tillslutet.
OM42B04SE.book Page 358 Wedne sday, September 7, 2016 1:34 AM

3596-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
■Expansionskärl för kylarvätskaBehållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 475)
■
Behållare för kylarvätska till drivenhet Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 475)
■ Val av kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig högkvalitativ
etylenglykolbaserad kylarvätska som är silikat-, amin-, nitrit-, och boratfri,
med Hybrid Organic Acid Technology, ”longlife”.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylarvätska och 50 %
avjoniserat vatten. (Minimitemperatur: –35 °C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-åter-
försäljare, Toyota-verkstad eller annan verksamhet med motsvarande kvalifi-
kationer och utrustning.
■ Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locket till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning provtrycka kylarlocket och kontrollera om det finns läck-
or i systemet.
Kylarvätska
1
2
3
1
2
3
OM42B04SE.book Page 359 Wedne sday, September 7, 2016 1:34 AM

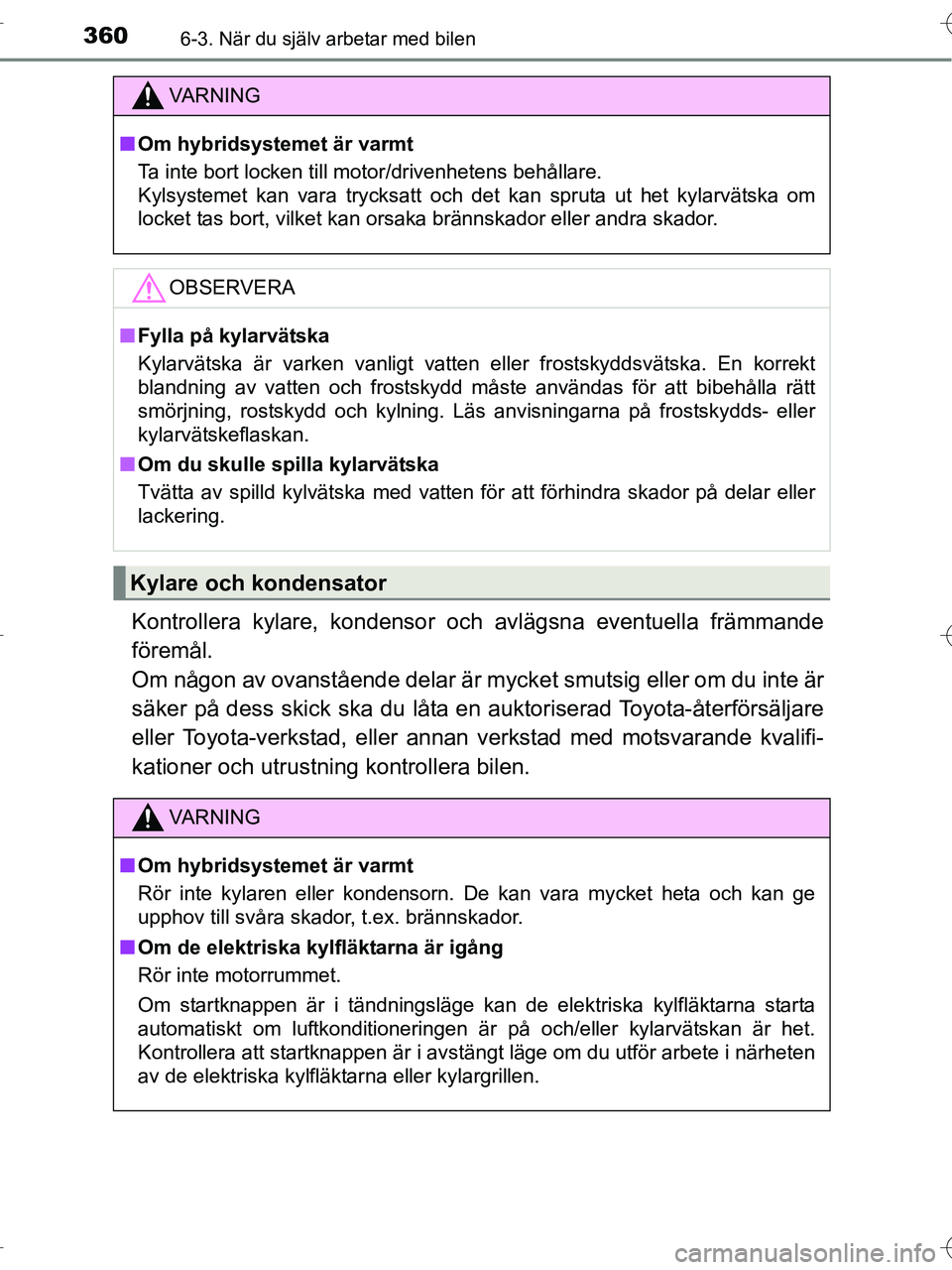

3606-3. När du själv arbetar med bilen
OM42B04SE
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
VA R N I N G
■Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■ Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare och kondensator
VA R N I N G
■Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
■ Om de elektriska kylfläktarna är igång
Rör inte motorrummet.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta
automatiskt om luftkonditioneringen är på och/eller kylarvätskan är het.
Kontrollera att startknappen är i avstängt läge om du utför arbete i närheten
av de elektriska kylfläktarna eller kylargrillen.
