TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

3916-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

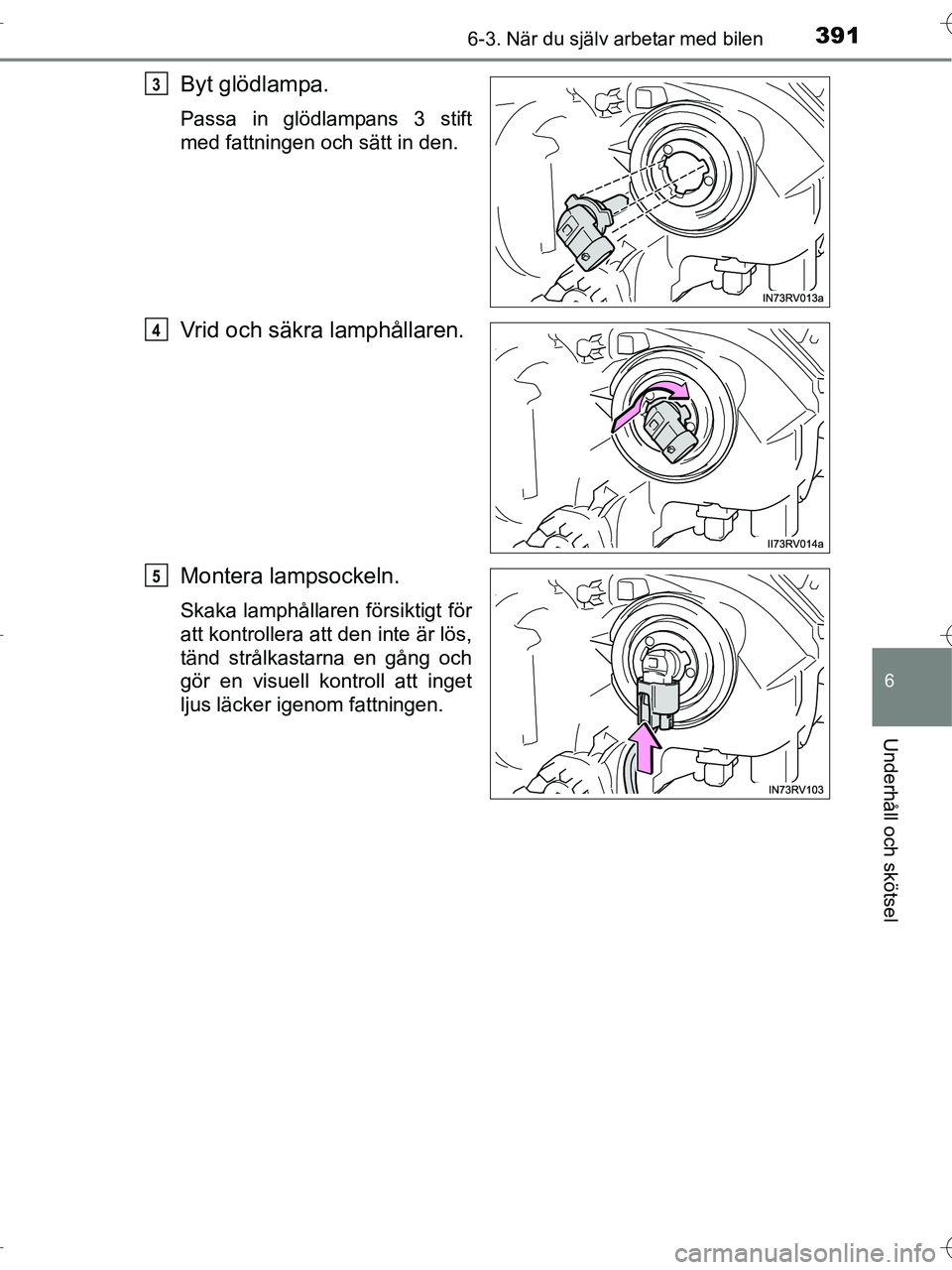

Byt glödlampa.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra lamphållaren.
Montera lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
3
4
5
OM42B04SE.book Page 391 Wednesday, September 7, 2016 1:34 AM

3926-3. När du själv arbetar med bilen
OM42B04SE■

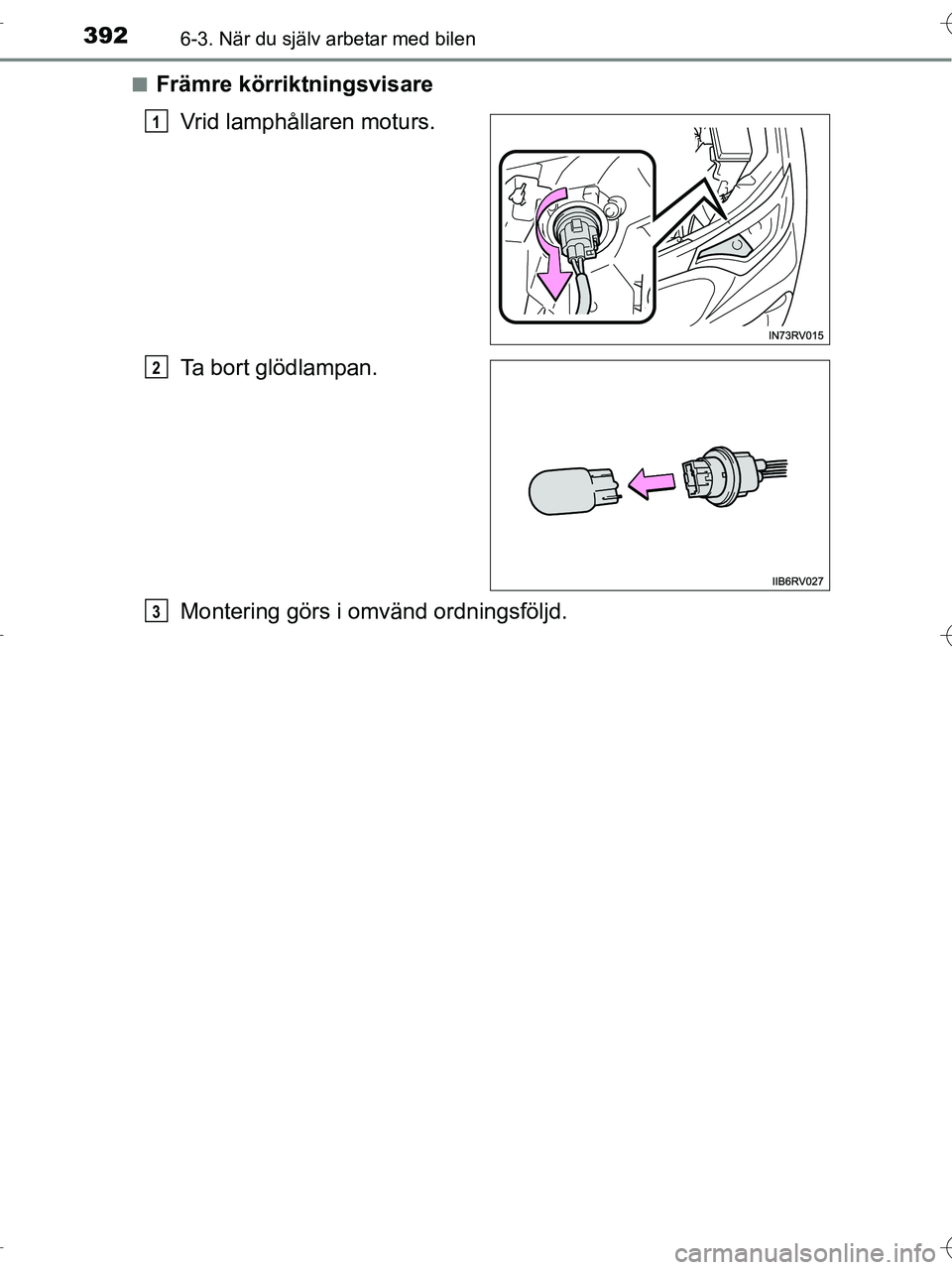

Främre körriktningsvisare
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
OM42B04SE.book Page 392 Wedne sday, September 7, 2016 1:34 AM

3936-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

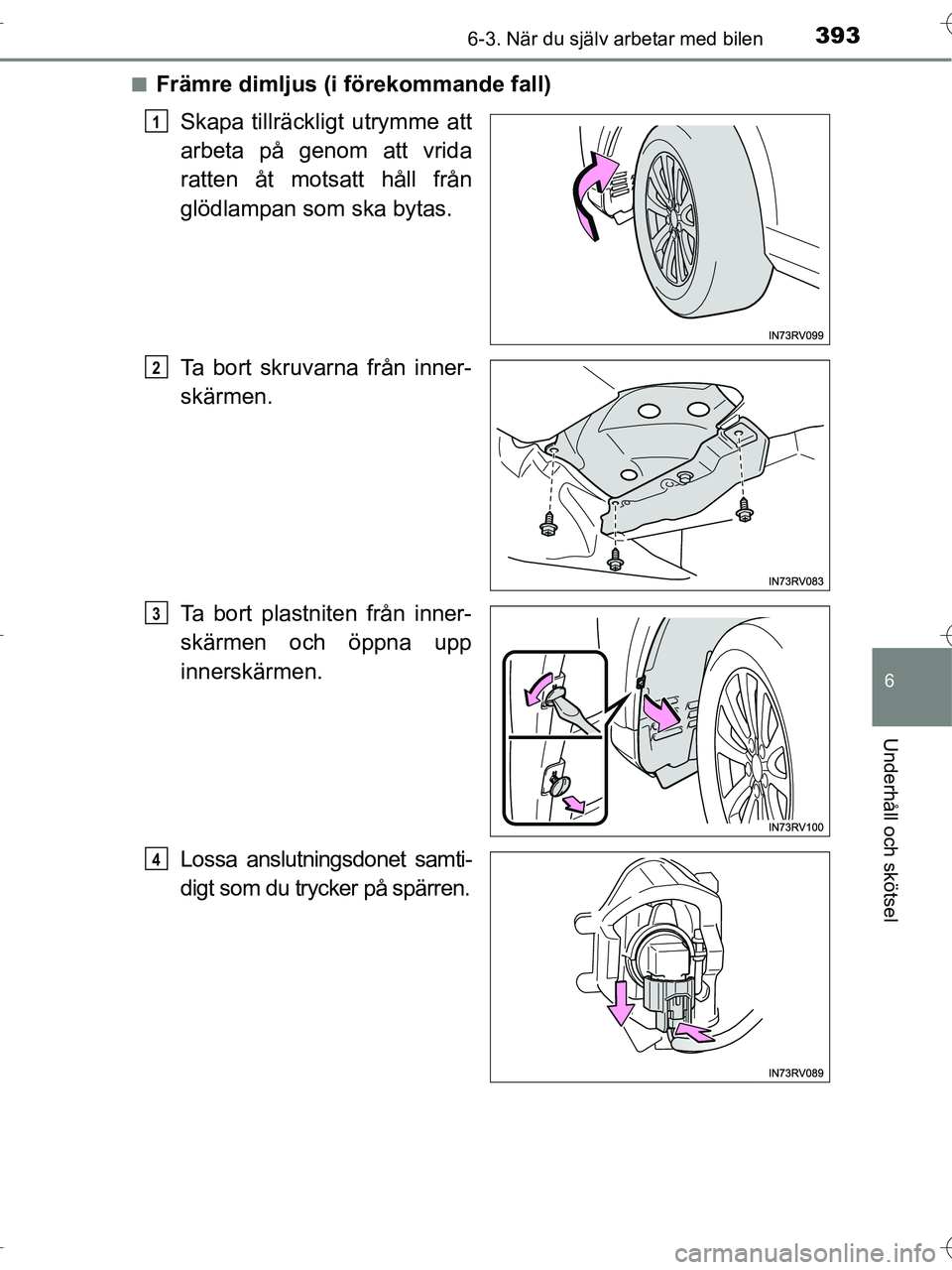

■Främre dimljus (i förekommande fall)Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Ta bort skruvarna från inner-
skärmen.
Ta bort plastniten från inner-
skärmen och öppna upp
innerskärmen.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
1
2
3
4
OM42B04SE.book Page 393 Wedne sday, September 7, 2016 1:34 AM

3946-3. När du själv arbetar med bilen
OM42B04SE

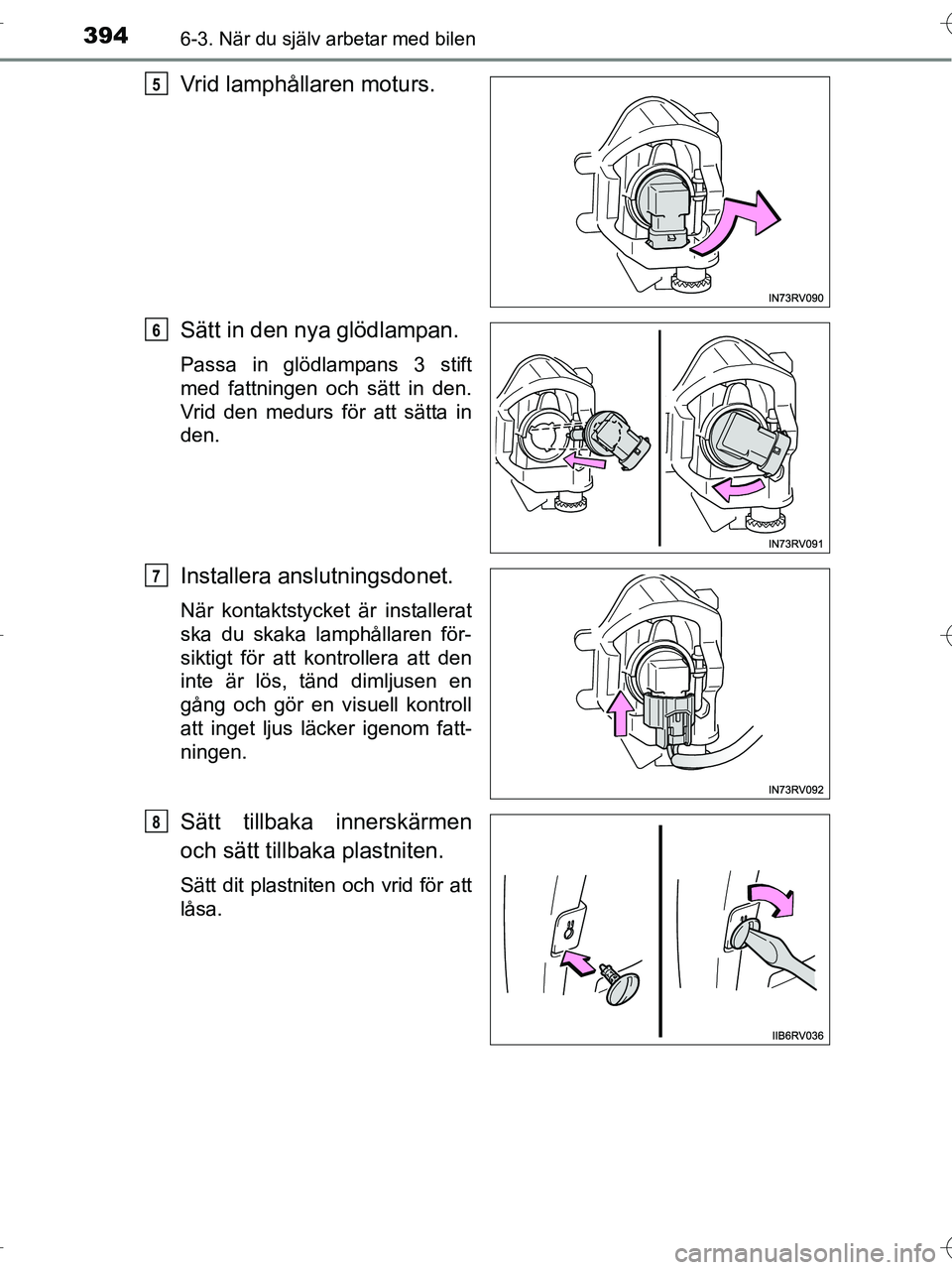

Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera anslutningsdonet.
När kontaktstycket är installerat
ska du skaka lamphållaren för-
siktigt för att kontrollera att den
inte är lös, tänd dimljusen en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Sätt tillbaka innerskärmen
och sätt tillbaka plastniten.
Sätt dit plastniten och vrid för att
låsa.
5
6
7
8
OM42B04SE.book Page 394 Wedne sday, September 7, 2016 1:34 AM

3956-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

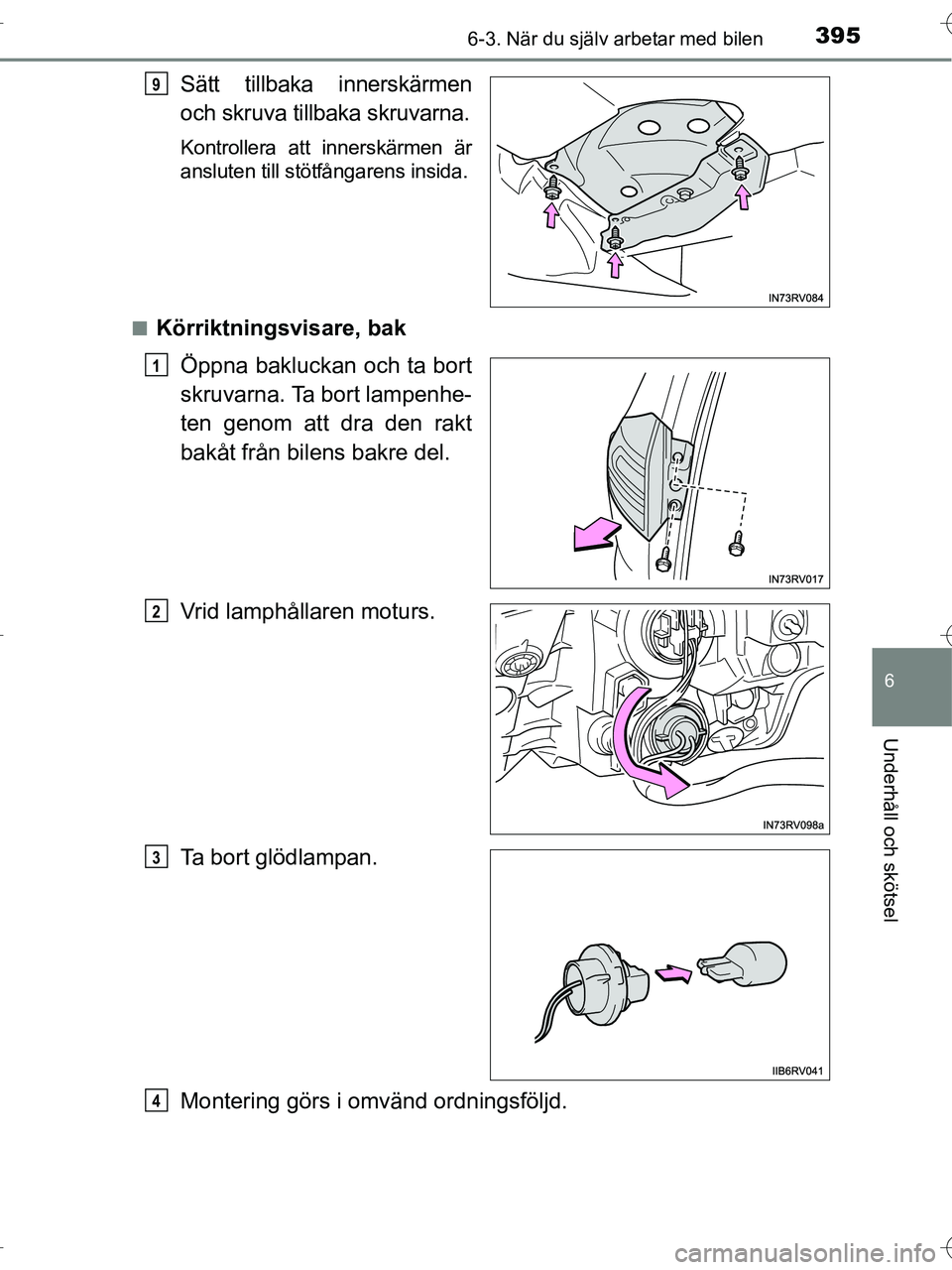

Sätt tillbaka innerskärmen
och skruva tillbaka skruvarna.
Kontrollera att innerskärmen är
ansluten till stötfångarens insida.
■
Körriktningsvisare, bak Öppna bakluckan och ta bort
skruvarna. Ta bort lampenhe-
ten genom att dra den rakt
bakåt från bilens bakre del.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
9
1
2
3
4
OM42B04SE.book Page 395 Wedne sday, September 7, 2016 1:34 AM

3966-3. När du själv arbetar med bilen
OM42B04SE■
Backljus
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ord-
ningsföljd.
När lamphållaren har installerats
ska du kontrollera att gummi-
skyddet är säkert ditsatt.
1
2
Gummi-
skydd
3
OM42B04SE.book Page 396 Wedne sday, September 7, 2016 1:34 AM

3976-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel

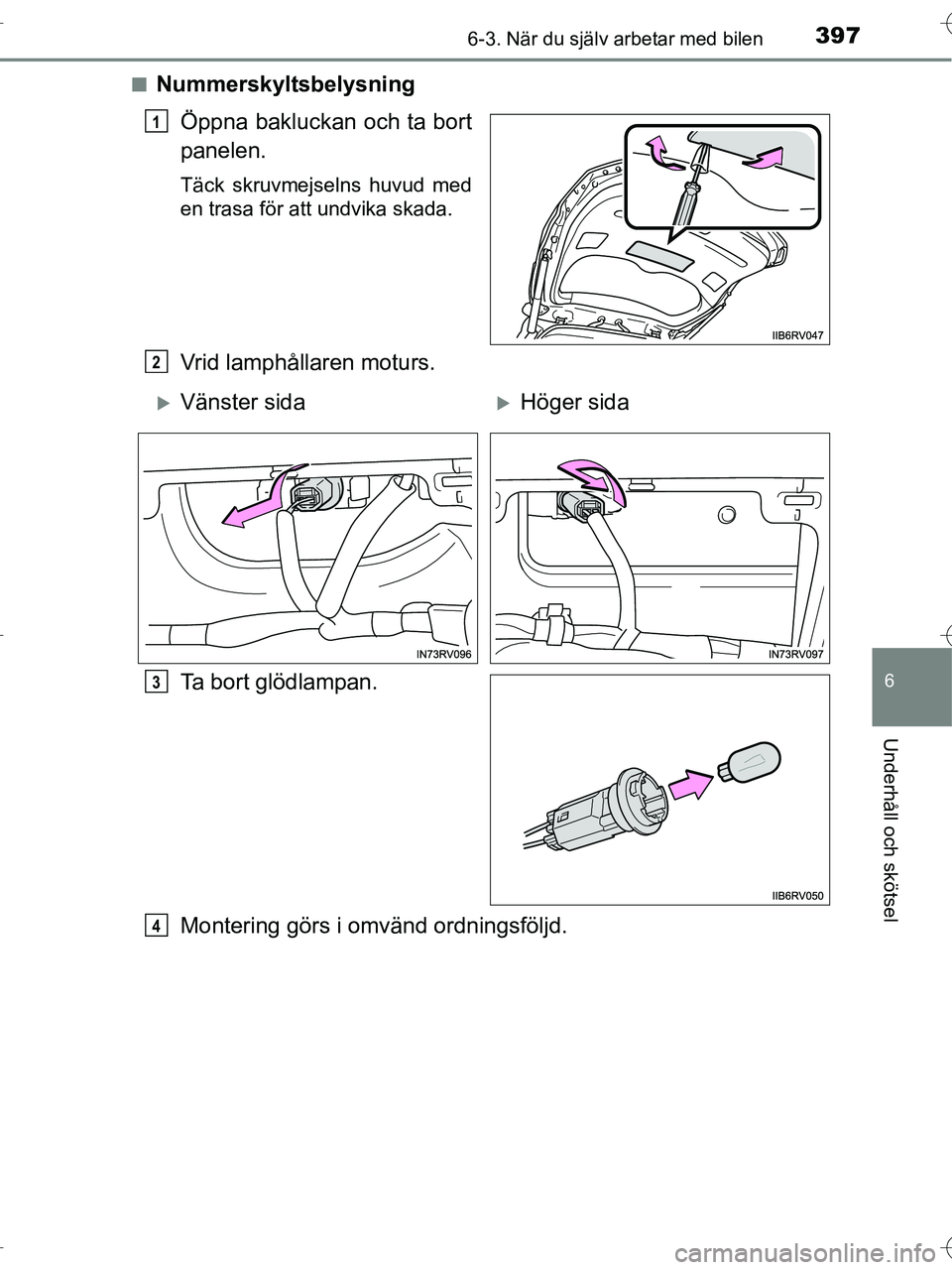

■NummerskyltsbelysningÖppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
XVänster sidaXHöger sida
3
4
OM42B04SE.book Page 397 Wedne sday, September 7, 2016 1:34 AM

3986-3. När du själv arbetar med bilen
OM42B04SE■
Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning byta lampan.
●
Strålkastare (LED-strålkastare)
● Främre positionsljus/varselljus (DRL)
● Körriktningsvisare, sida
● Bakljus
● Bromsljus/bakljus
● Högt monterat bromsljus
● Dimljus, bak
■LED-lampor
Strålkastarna (LED-strålkastare), främre positionsljus/varselljus, körriktnings-
visare sida, bakljus, broms/bakljus, högt monterat bromsljus och bakre dim-
ljus består av ett antal lysdioder. Om någon av lysdioderna går sönder bör du
köra bilen till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning och låta dem
byta lampor.
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få information om
något av följande inträffar:
●Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti strålkastaren.
OM42B04SE.book Page 398 Wedne sday, September 7, 2016 1:34 AM

3996-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel
VA R N I N G
■Byte av glödlampor
● Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
● Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
● Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
● Gör inga försök att reparera eller ta isär glödlampor, anslutningsdon,
elkretsar eller komponentdelar.
Det kan leda till svåra eller livshotande skador på grund av elektrisk stöt.
● Vidrör inte avgasrören förrän de har svalnat när du ska byta backljuset på
höger sida. Du kan få brännskador om du vidrör heta avgasrör.
■ Förhindra skador eller brand
● Se till att glödlamporna är ordentligt iskruvade och låsta.
● Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM42B04SE.book Page 399 Wedne sday, September 7, 2016 1:34 AM

4006-3. När du själv arbetar med bilen
OM42B04SE
