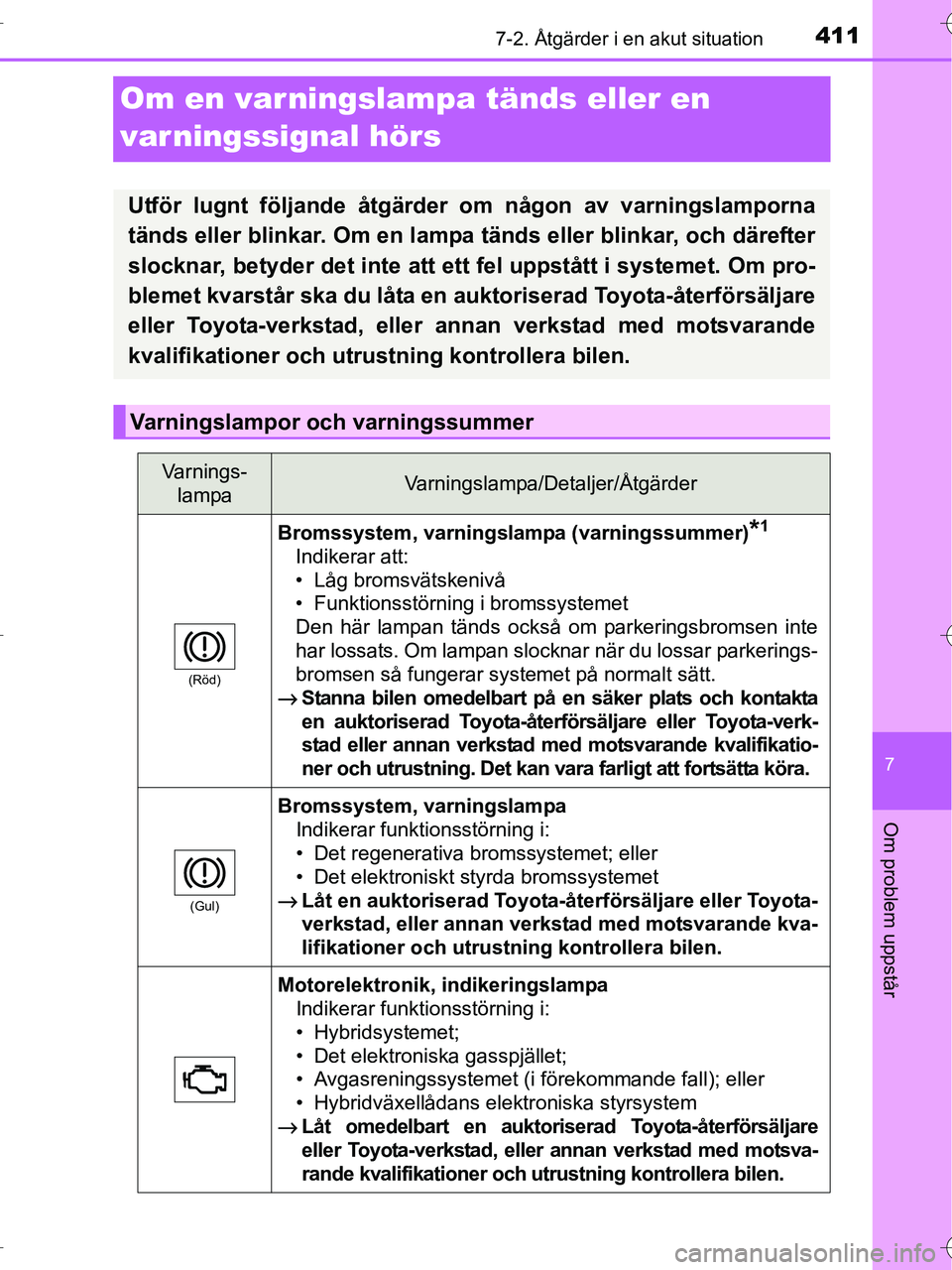

4117-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar, betyder det inte att e tt fel uppstått i systemet. Om pro-
blemet kvarstår ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utru stning kontrollera bilen.
Varningslampor och varningssummer
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
(Röd)
Bromssystem, varningslampa (varningssummer)*1
Indikerar att:
• Låg bromsvätskenivå
• Funktionsstörning i bromssystemet
Den här lampan tänds också om parkeringsbromsen inte
har lossats. Om lampan slocknar när du lossar parkerings-
bromsen så fungerar systemet på normalt sätt.
→ Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning. Det kan vara farligt att fortsätta köra.
(Gul)
Bromssystem, varningslampa
Indikerar funktionsstörning i:
• Det regenerativa bromssystemet; eller
• Det elektroniskt styrda bromssystemet
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
Motorelektronik, indikeringslampa Indikerar funktionsstörning i:
• Hybridsystemet;
• Det elektroniska gasspjället;
• Avgasreningssystemet (i förekommande fall); eller
• Hybridväxellådans elektroniska styrsystem
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
OM42B04SE.book Page 411 Wedne sday, September 7, 2016 1:34 AM

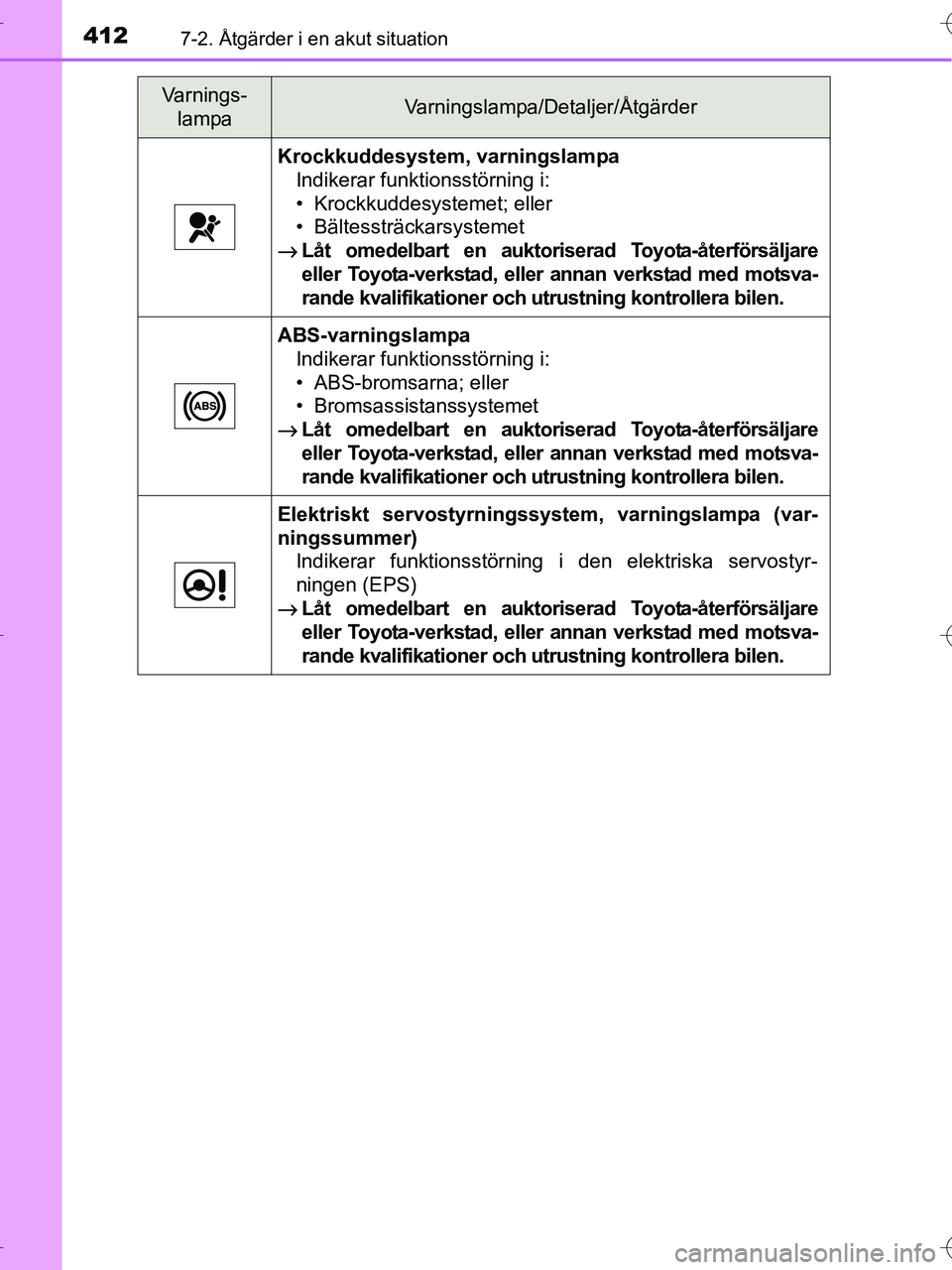

4127-2. Åtgärder i en akut situation
OM42B04SE
Krockkuddesystem, varningslampaIndikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
ABS-varningslampa
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
Elektriskt servostyrning ssystem, varningslampa (var-
ningssummer) Indikerar funktionsstörning i den elektriska servostyr-
ningen (EPS)
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM42B04SE.book Page 412 Wedne sday, September 7, 2016 1:34 AM

4137-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
PCS, varningslampa (i förekommande fall)Om varningslampan blinkar (o ch en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskydds-
systemet)
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
Om varningslampan blinkar (och en varningssummer inte
hörs):
Indikerar att PCS (det aktiva krockskyddssystemet) är till-
fälligt ut funktion, möjligen på grund av följande:
• Ytan på vindrutan kring radarsensorn eller kamerasen- sorn är smutsig eller täckt med kondens, is, dekaler etc.
→ Avlägsna smuts, kondens, is, dekaler, etc. ( →Sid. 213)
• Driftsförutsättningarna för radarsensorn eller kamera- sensorn (t.ex. temperaturen) har inte uppfyllts
→ I det här fallet går det att köra bilen. PCS (det aktiva
krockskyddssystemet) aktiveras när driftsförutsätt-
ningarna (t.ex. temper aturen) uppfylls igen.
Om varningslampan tänds:
Antingen har VSC (antisladdsystemet) eller PCS (aktivt
krockskyddssystem) inaktiverats, eller båda har inaktiverats.
→ Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( →Sid. 221, 281)
Slirindikering
Indikerar funktionsstörning i:
• VSC-systemet;
• Trailer Sway Control;
• TRC-systemet; eller
• Hjälpsystemet vid start i motlut
Lampan blinkar när systemen TRC, VSC. ABS eller Trailer
Sway Control är i drift.
→ Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
Låg bränslenivå, varningslampa
Visar att det finns högst cirka 8,4 liter bränsle kvar i tanken
→ Tanka bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM42B04SE.book Page 413 Wedne sday, September 7, 2016 1:34 AM

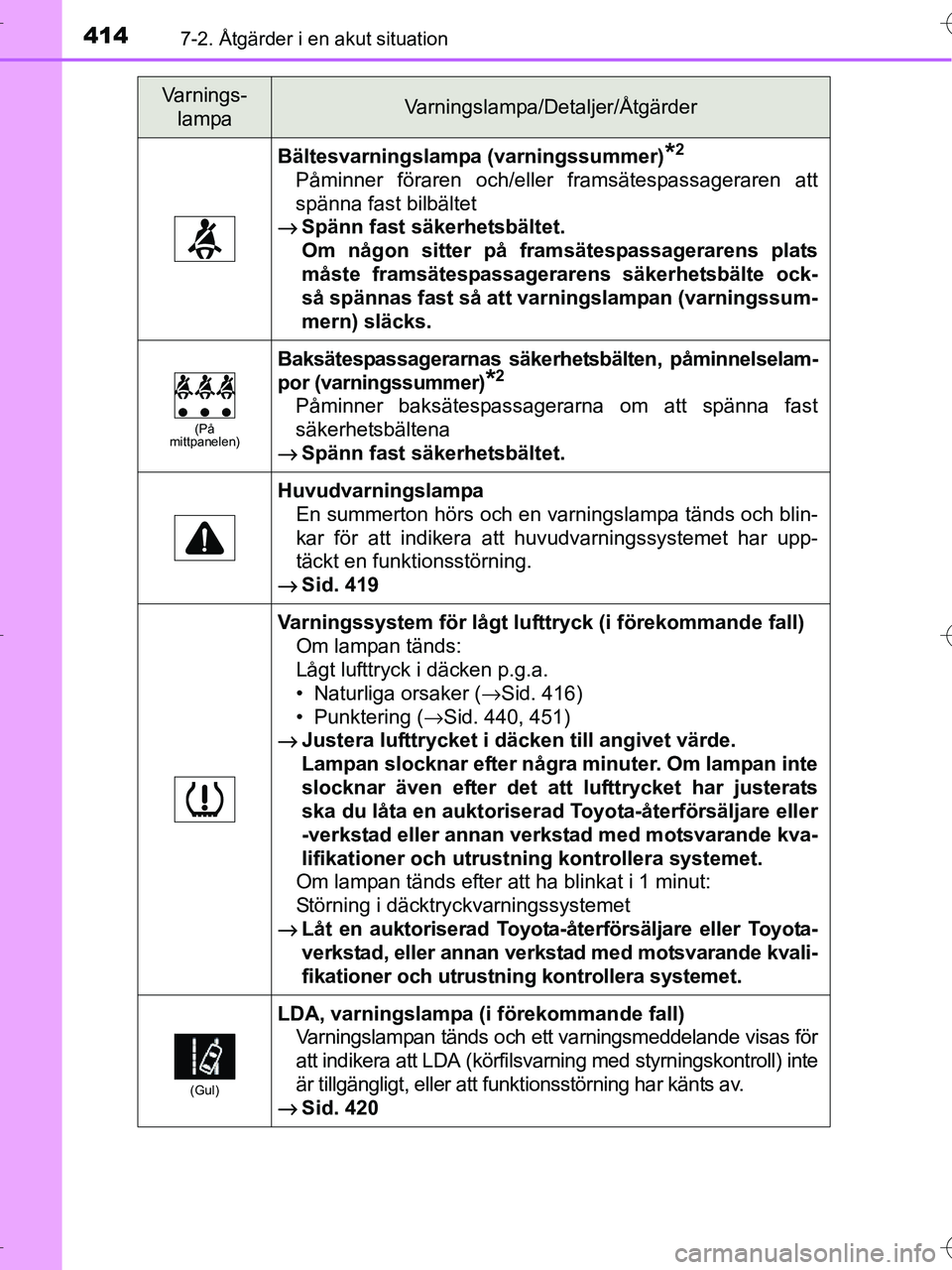

4147-2. Åtgärder i en akut situation
OM42B04SE
Bältesvarningslampa (varningssummer)*2
Påminner föraren och/eller framsätespassageraren att
spänna fast bilbältet
→ Spänn fast säkerhetsbältet.
Om någon sitter på fr amsätespassagerarens plats
måste framsätespassagerarens säkerhetsbälte ock-
så spännas fast så att varningslampan (varningssum-
mern) släcks.
(På
mittpanelen)
Baksätespassagerarnas säkerhetsbälten, påminnelselam-
por (varningssummer)
*2
Påminner baksätespassagerarna om att spänna fast
säkerhetsbältena
→ Spänn fast säkerhetsbältet.
Huvudvarningslampa
En summerton hörs och en varningslampa tänds och blin-
kar för att indikera att huvudvarningssystemet har upp-
täckt en funktionsstörning.

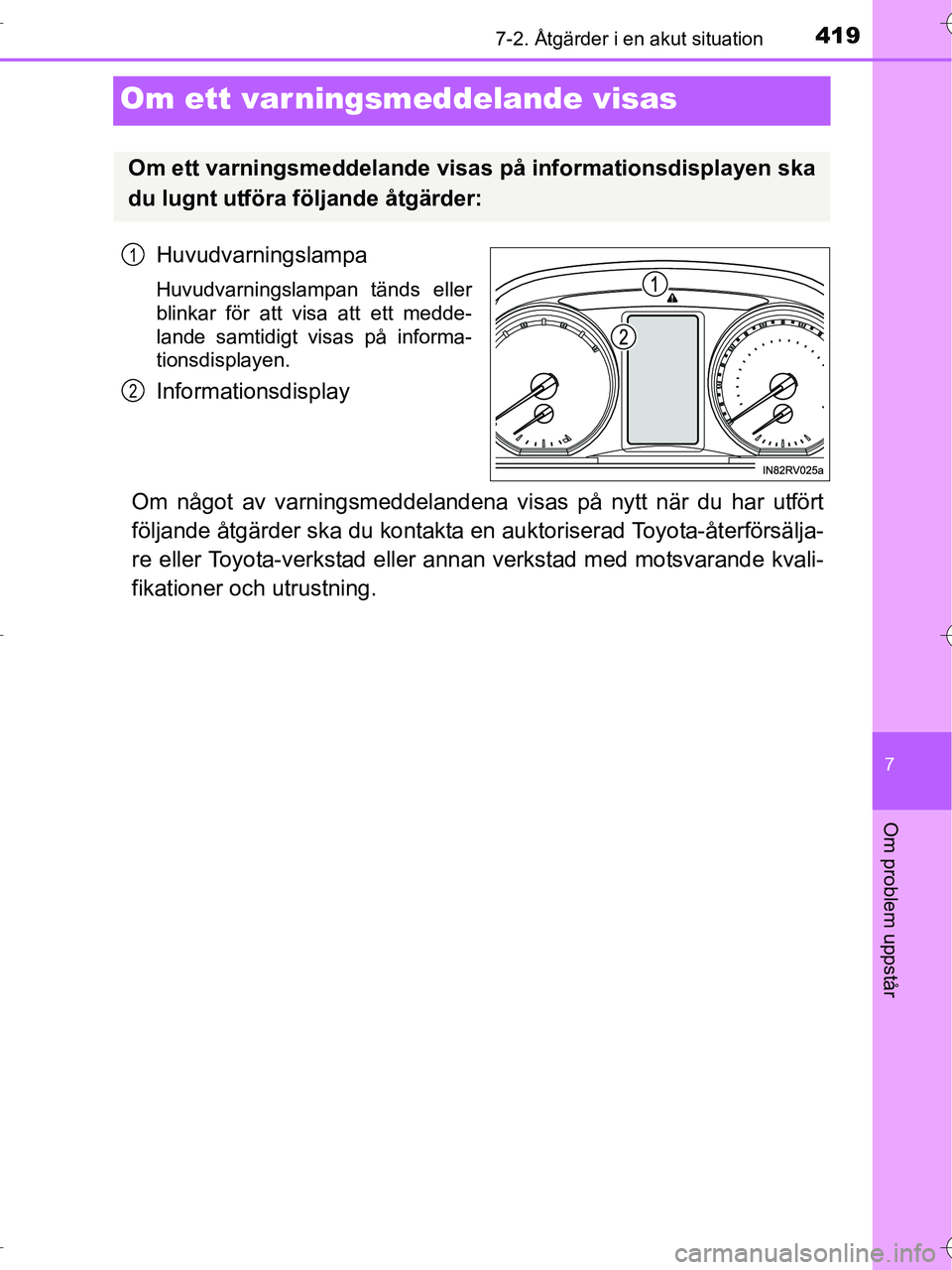

→ Sid. 419
Varningssystem för lågt lufttryck (i förekommande fall)
Om lampan tänds:
Lågt lufttryck i däcken p.g.a.
• Naturliga orsaker ( →Sid. 416)
• Punktering ( →Sid. 440, 451)
→ Justera lufttrycket i däc ken till angivet värde.
Lampan slocknar efter några minuter. Om lampan inte
slocknar även efter det att lufttrycket har justerats
ska du låta en auktoriserad Toyota-återförsäljare eller
-verkstad eller annan verkstad med motsvarande kva-
lifikationer och utrustni ng kontrollera systemet.
Om lampan tänds efter att ha blinkat i 1 minut:
Störning i däcktryckvarningssystemet
→ Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning kontrollera systemet.
(Gul)
LDA, varningslampa (i förekommande fall)
Varningslampan tänds och ett varningsmeddelande visas för
att indikera att LDA (körfilsvarning med styrningskontroll) inte
är tillgängligt, eller att funktionsstörning har känts av.

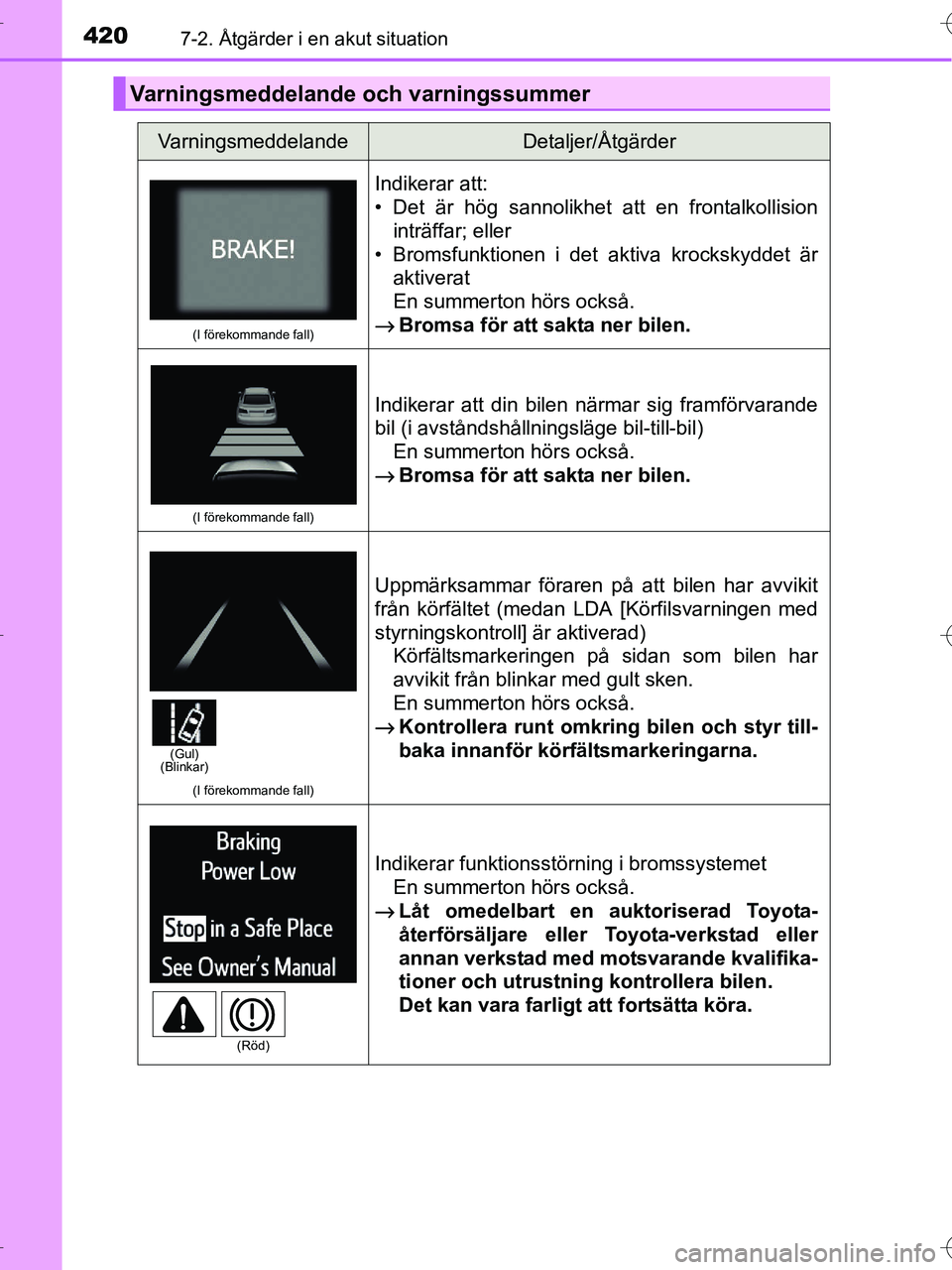

→ Sid. 420
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM42B04SE.book Page 414 Wedne sday, September 7, 2016 1:34 AM

4157-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
*1: Parkeringsbromsen ansatt, varningssummer:En summerton hörs om bilen körs i en hastighet av minst cirka 5 km/tim.
*2: Förarens och framsätespassagerarens säkerhetsbälte, summerton:Summertonen hörs för att påminna om att förarens, framsätespassagera-
rens och baksätespassagerarnas säkerhetsbälten inte är fastspända.
Summertonen hörs stötvis i 30 sekunder efter att bilen har nått en hastighet av
20 km/tim. Om säkerhetsbältet ändå inte är fastspänt ljuder varningssummern
med en annan ton i ytterligare 90 sekunder.
■ Passageraravkänningssensor för framsät et, bältespåminnelse samt var-
ningssummer
Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
■ Om indikeringslampan för funktionsstörning tänds under körning
Indikeringslampan för funktionsstörning tänds om bränsletanken är nästan
tom. Om bränsletanken är tom ska du tanka omedelbart. Indikeringslampan
för funktionsstörning släcks när du har kört en stund.
Om varningslampan inte släcks ska du snarast kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer.
■ Elektriskt servostyrningssystem, varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till det elektriska servostyrningssystemet eventu-
ellt tändas och varningssummern höras.
■ Om tryckvarningslampan tänds (mode ller med däcktryckvarningssystem)
Kontrollera däckets skick för att fastställa om däcket har punktering.
Om däcket är punkterat: →Sid. 440, 451
Om däcket inte är punkterat:
Utför följande åtgärd när temperaturen i däcket har svalnat tillräckligt.
● Kontrollera lufttrycket i däcken och justera det till lämpligt värde.
● Om varningslampan inte slocknar efter flera minuter ska du kontrollera att
lufttrycket i däcken håller specificerad nivå och utföra nollställning.
(→Sid. 370)
Varningslampan kan eventuellt tändas igen om ovanstående åtgärder
genomförs utan att däcken först fått svalna tillräckligt.
OM42B04SE.book Page 415 Wedne sday, September 7, 2016 1:34 AM

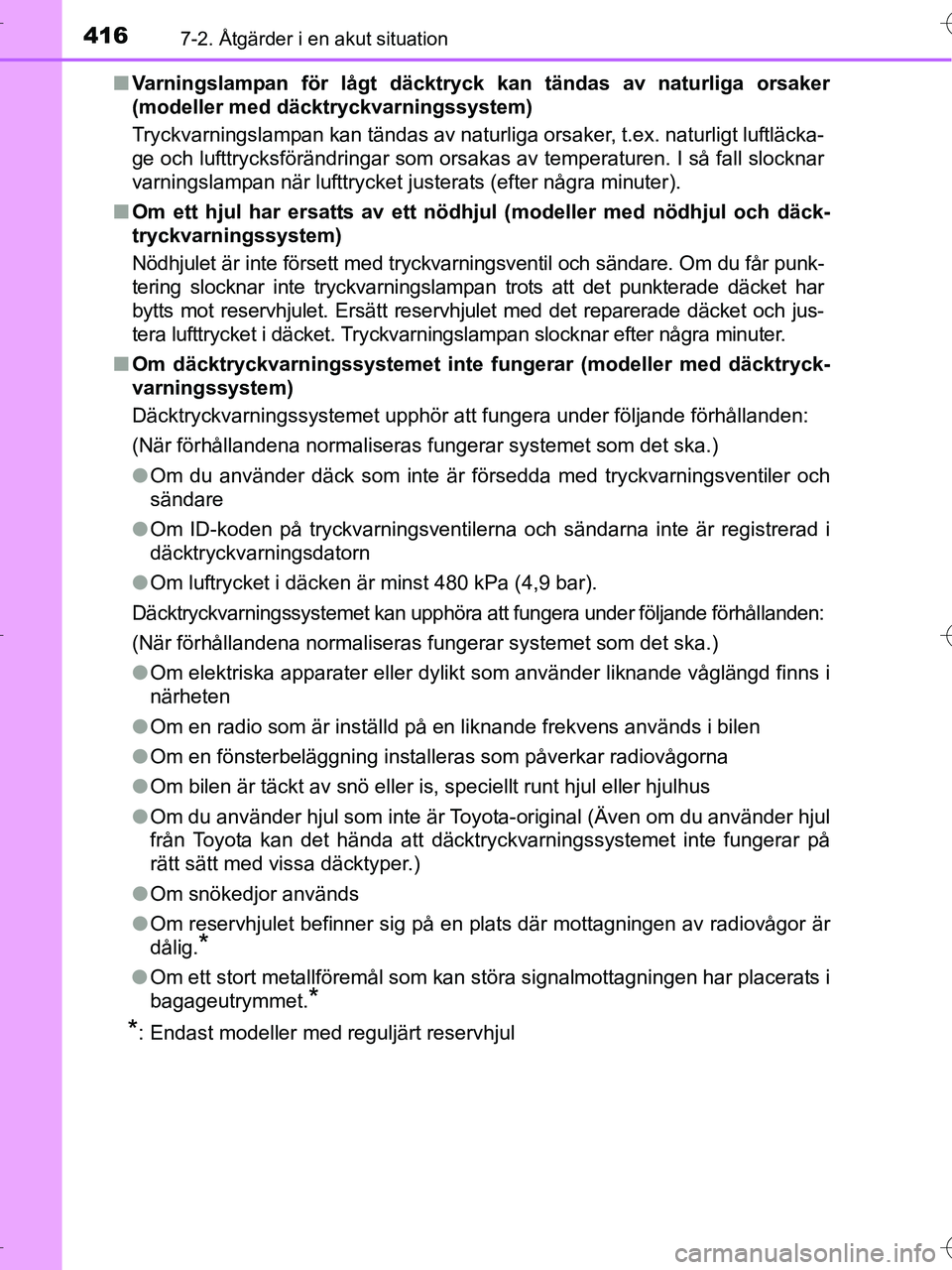

4167-2. Åtgärder i en akut situation
OM42B04SE■
Varningslampan för lågt däckt ryck kan tändas av naturliga orsaker
(modeller med d äcktryckvarningssystem)
Tryckvarningslampan kan tändas av naturliga orsaker, t.ex. naturligt luftläcka-
ge och lufttrycksförändringar som orsakas av temperaturen. I så fall slocknar
varningslampan när lufttrycket justerats (efter några minuter).
■ Om ett hjul har ersatts av ett nöd hjul (modeller med nödhjul och däck-
tryckvarningssystem)
Nödhjulet är inte försett med tryckvarningsventil och sändare. Om du får punk-
tering slocknar inte tryckvarningslampa n trots att det punkterade däcket har
bytts mot reservhjulet. Ersä tt reservhjulet med det reparerade däcket och jus-
tera lufttrycket i däcket. Tryckvarningslampan slocknar efter några minuter.
■ Om däcktryckvarningssystemet inte fungerar (modeller med däcktryck-
varningssystem)
Däcktryckvarningssystemet upphör att fungera under följande förhållanden:
(När förhållandena normaliseras fungerar systemet som det ska.)
●Om du använder däck som inte är försedda med tryckvarningsventiler och
sändare
● Om ID-koden på tryckvarningsventilerna och sändarna inte är registrerad i
däcktryckvarningsdatorn
● Om luftrycket i däcken är minst 480 kPa (4,9 bar).
Däcktryckvarningssystemet kan upphöra att fungera under följande förhållanden:
(När förhållandena normaliseras fungerar systemet som det ska.)
● Om elektriska apparater eller dylikt som använder liknande våglängd finns i
närheten
● Om en radio som är inställd på en liknande frekvens används i bilen
● Om en fönsterbeläggning installeras som påverkar radiovågorna
● Om bilen är täckt av snö eller is, speciellt runt hjul eller hjulhus
● Om du använder hjul som inte är Toyota-original (Även om du använder hjul
från Toyota kan det hända att däcktryckvarningssystemet inte fungerar på
rätt sätt med vissa däcktyper.)
● Om snökedjor används
● Om reservhjulet befinner sig på en plats där mottagningen av radiovågor är
dålig.
*
●Om ett stort metallföremål som kan störa signalmottagningen har placerats i
bagageutrymmet.
*
*
: Endast modeller med reguljärt reservhjul
OM42B04SE.book Page 416 Wedne sday, September 7, 2016 1:34 AM

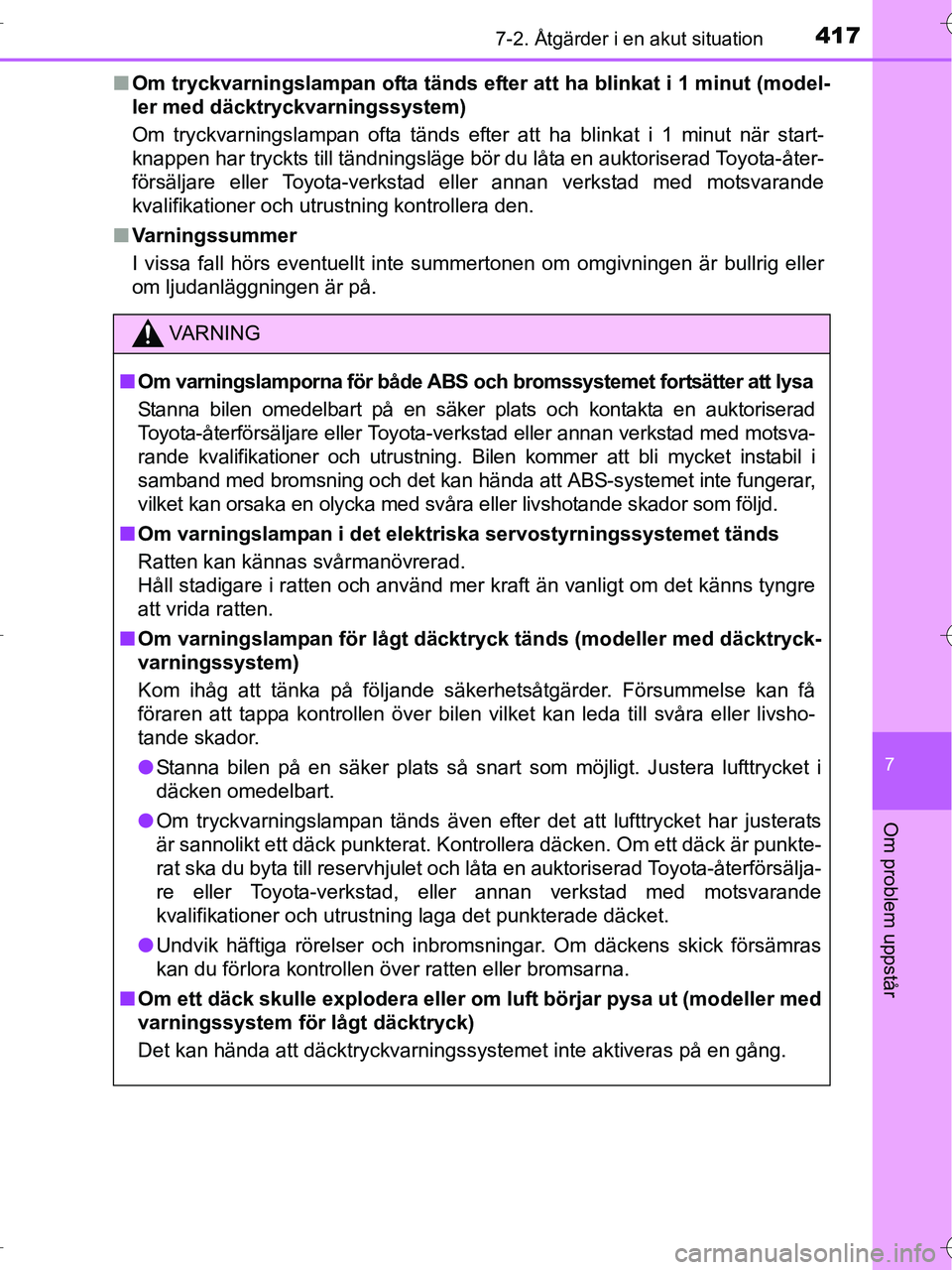

4177-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
■Om tryckvarningslampan ofta tänds efter att ha blinkat i 1 minut (model-
ler med däcktryckvarningssystem)
Om tryckvarningslampan ofta tänds efter att ha blinkat i 1 minut när start-
knappen har tryckts till tändningsläge bör du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera den.
■ Varningssummer
I vissa fall hörs eventuellt inte summertonen om omgivningen är bullrig eller
om ljudanläggningen är på.
VA R N I N G
■Om varningslamporna för både ABS och bromssystemet fortsätter att lysa
Stanna bilen omedelbart på en säker plats och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verks tad eller annan verkstad med motsva-
rande kvalifikationer och utrustning. Bilen kommer att bli mycket instabil i
samband med bromsning och det kan hända att ABS-systemet inte fungerar,
vilket kan orsaka en olycka med svåra eller livshotande skador som följd.
■ Om varningslampan i det elektriska servostyrningssystemet tänds
Ratten kan kännas svårmanövrerad.
Håll stadigare i ratten och använd mer kraft än vanligt om det känns tyngre
att vrida ratten.
■ Om varningslampan för lågt däcktr yck tänds (modeller med däcktryck-
varningssystem)
Kom ihåg att tänka på följande säkerhetsåtgärder. Försummelse kan få
föraren att tappa kontrollen över bilen vilket kan leda till svåra eller livsho-
tande skador.
● Stanna bilen på en säker plats så snart som möjligt. Justera lufttrycket i
däcken omedelbart.
● Om tryckvarningslampan tänds även efter det att lufttrycket har justerats
är sannolikt ett däck punkterat. Kontrollera däcken. Om ett däck är punkte-
rat ska du byta till reservhjulet och låta en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning laga det punkterade däcket.
● Undvik häftiga rörelser och inbromsningar. Om däckens skick försämras
kan du förlora kontrollen över ratten eller bromsarna.
■ Om ett däck skulle explodera eller om luft börjar pysa ut (modeller med
varningssystem för lågt däcktryck)
Det kan hända att däcktryckvarningssystemet inte aktiveras på en gång.
OM42B04SE.book Page 417 Wedne sday, September 7, 2016 1:34 AM

4187-2. Åtgärder i en akut situation
OM42B04SE

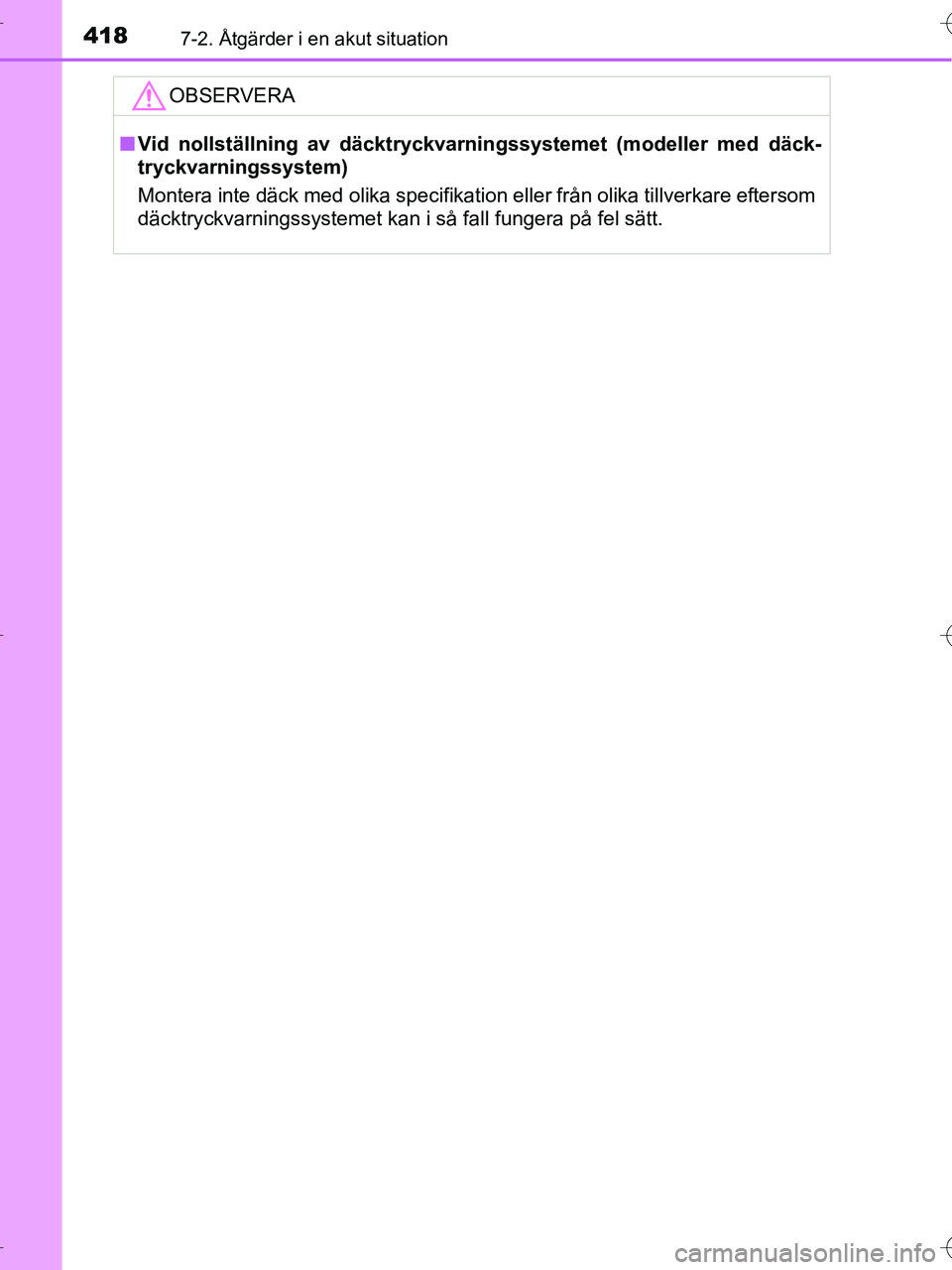

OBSERVERA
■Vid nollställning av däcktryckvarningssystemet (modeller med däck-
tryckvarningssystem)
Montera inte däck med olika specifikation eller från olika tillverkare eftersom
däcktryckvarningssystemet kan i så fall fungera på fel sätt.
OM42B04SE.book Page 418 Wedne sday, September 7, 2016 1:34 AM

4197-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Om ett varningsmeddelande visas
Huvudvarningslampa
Huvudvarningslampan tänds eller
blinkar för att visa att ett medde-
lande samtidigt visas på informa-
tionsdisplayen.
Informationsdisplay
Om något av varningsmeddelandena visas på nytt när du har utfört
följande åtgärder ska du kontakta en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
Om ett varningsmeddelande visas på informationsdisplayen ska
du lugnt utföra följande åtgärder:
1
2
OM42B04SE.book Page 419 Wedne sday, September 7, 2016 1:34 AM

4207-2. Åtgärder i en akut situation
OM42B04SE
Varningsmeddelande och varningssummer
VarningsmeddelandeDetaljer/Åtgärder
(I förekommande fall)
Indikerar att:
• Det är hög sannolikhet att en frontalkollisioninträffar; eller
• Bromsfunktionen i det aktiva krockskyddet är aktiverat
En summerton hörs också.
→ Bromsa för att sakta ner bilen.
(I förekommande fall)
Indikerar att din bilen närmar sig framförvarande
bil (i avståndshållningsläge bil-till-bil)
En summerton hörs också.
→ Bromsa för att sakta ner bilen.
(I förekommande fall)
Uppmärksammar föraren på att bilen har avvikit
från körfältet (medan LDA [Körfilsvarningen med
styrningskontroll] är aktiverad)
Körfältsmarkeringen på sidan som bilen har
avvikit från blinkar med gult sken.
En summerton hörs också.
→ Kontrollera runt omkring bilen och styr till-
baka innanför körfältsmarkeringarna.
Indikerar funktionsstörning i bromssystemet
En summerton hörs också.
→ Låt omedelbart en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
Det kan vara farligt att fortsätta köra.
(Gul)
(Blinkar)
(Röd)
OM42B04SE.book Page 420 Wedne sday, September 7, 2016 1:34 AM
