4217-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Indikerar att förardörren öppnades med bilen i
annat växelläge än PEn summerton hörs också.
→ Ändra till växelläge P.
Indikerar funktionsstörning i hybridsystemet
En summerton hörs också.
→ Stanna bilen omedelbart på en säker plats
och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer
och utrustning.
Indikerar att en eller flera dörrar eller bakluckan
inte har stängts helt
Systemet indikerar även vilka dörrar som inte
är helt stängda.
Om bilen kommer upp i 5 km/tim, blinkar
och en varningssummer hörs som indikerar att
en eller flera dörrar inte är helt stängda.
→ Kontrollera att alla dörrarna är stängda.
(I förekommande fall)
Indikerar funktionsstörning i parkeringssensorn
Samtliga sensorer blinkar.
En summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VarningsmeddelandeDetaljer/Åtgärder
(Blinkar)
OM42B04SE.book Page 421 Wedne sday, September 7, 2016 1:34 AM

4227-2. Åtgärder i en akut situation
OM42B04SE
(I förekommande fall)
Indikerar att en sensor i Toyotas parkeringssys-
tem är smutsig eller nedisadSamtliga sensorer blinkar.
En summerton hörs också.
→ Rengör sensorn.
Indikerar att gaspedalen är nedtrampad medan
växelläget är i N
En summerton hörs också.
→ Släpp upp gaspedalen och ändra växelläge
till D, S eller R.
Indikerar att gaspedalen är nedtrampad medan
växelspaken är i N
En summerton hörs också.
→ Släpp upp gaspedalen och ändra växelläge
till D, S eller R.
VarningsmeddelandeDetaljer/Åtgärder
(Blinkar)
(Blinkar)
OM42B04SE.book Page 422 Wedne sday, September 7, 2016 1:34 AM

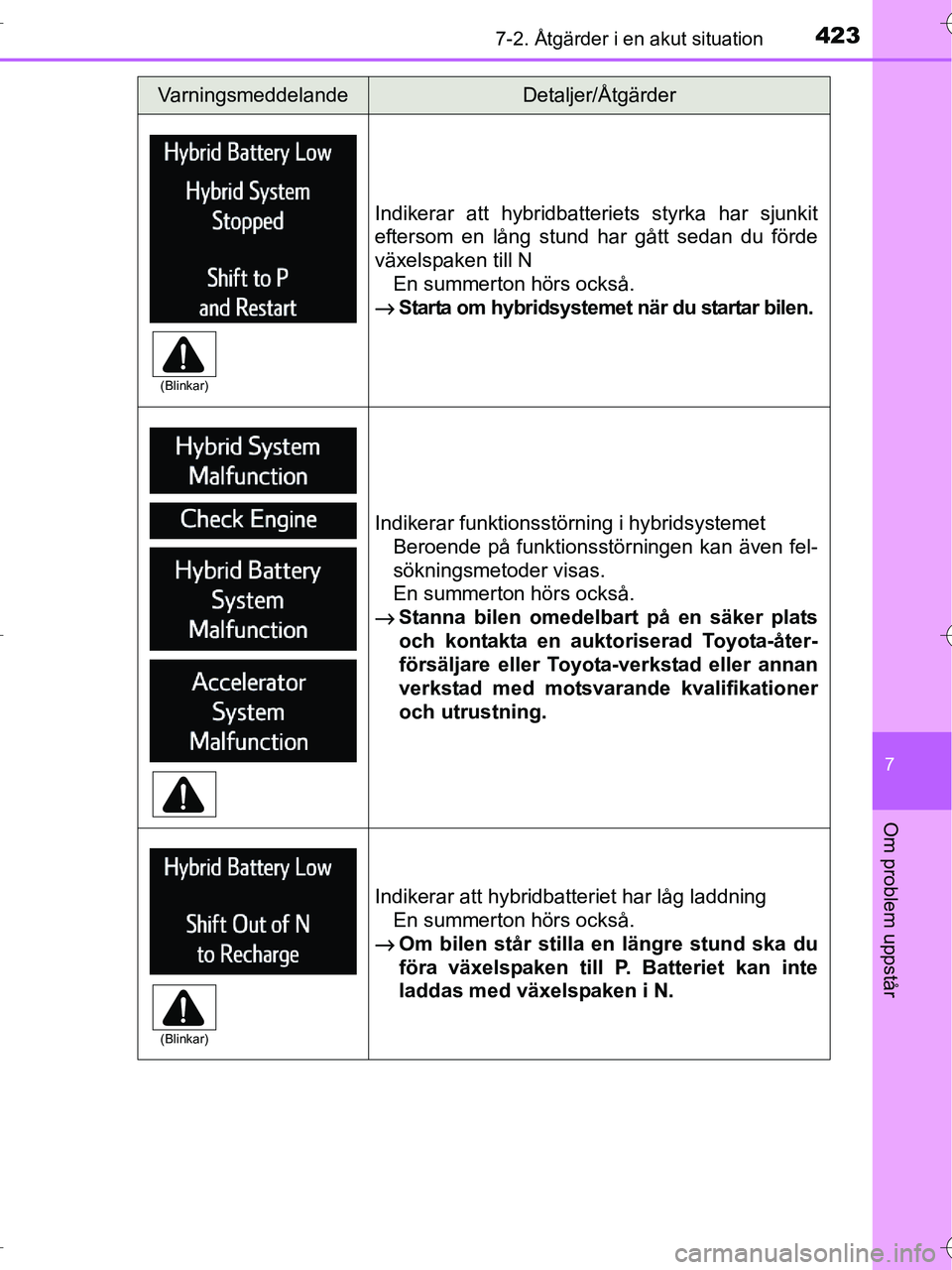

4237-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Indikerar att hybridbatteriets styrka har sjunkit
eftersom en lång stund har gått sedan du förde
växelspaken till NEn summerton hörs också.
→ Starta om hybridsystemet när du startar bilen.
Indikerar funktionsstörning i hybridsystemet
Beroende på funktionsstörningen kan även fel-
sökningsmetoder visas.
En summerton hörs också.
→ Stanna bilen omedelbart på en säker plats
och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer
och utrustning.
Indikerar att hybridbatteriet har låg laddning
En summerton hörs också.
→ Om bilen står stilla en längre stund ska du
föra växelspaken till P. Batteriet kan inte
laddas med växelspaken i N.
VarningsmeddelandeDetaljer/Åtgärder
(Blinkar)
(Blinkar)
OM42B04SE.book Page 423 Wedne sday, September 7, 2016 1:34 AM

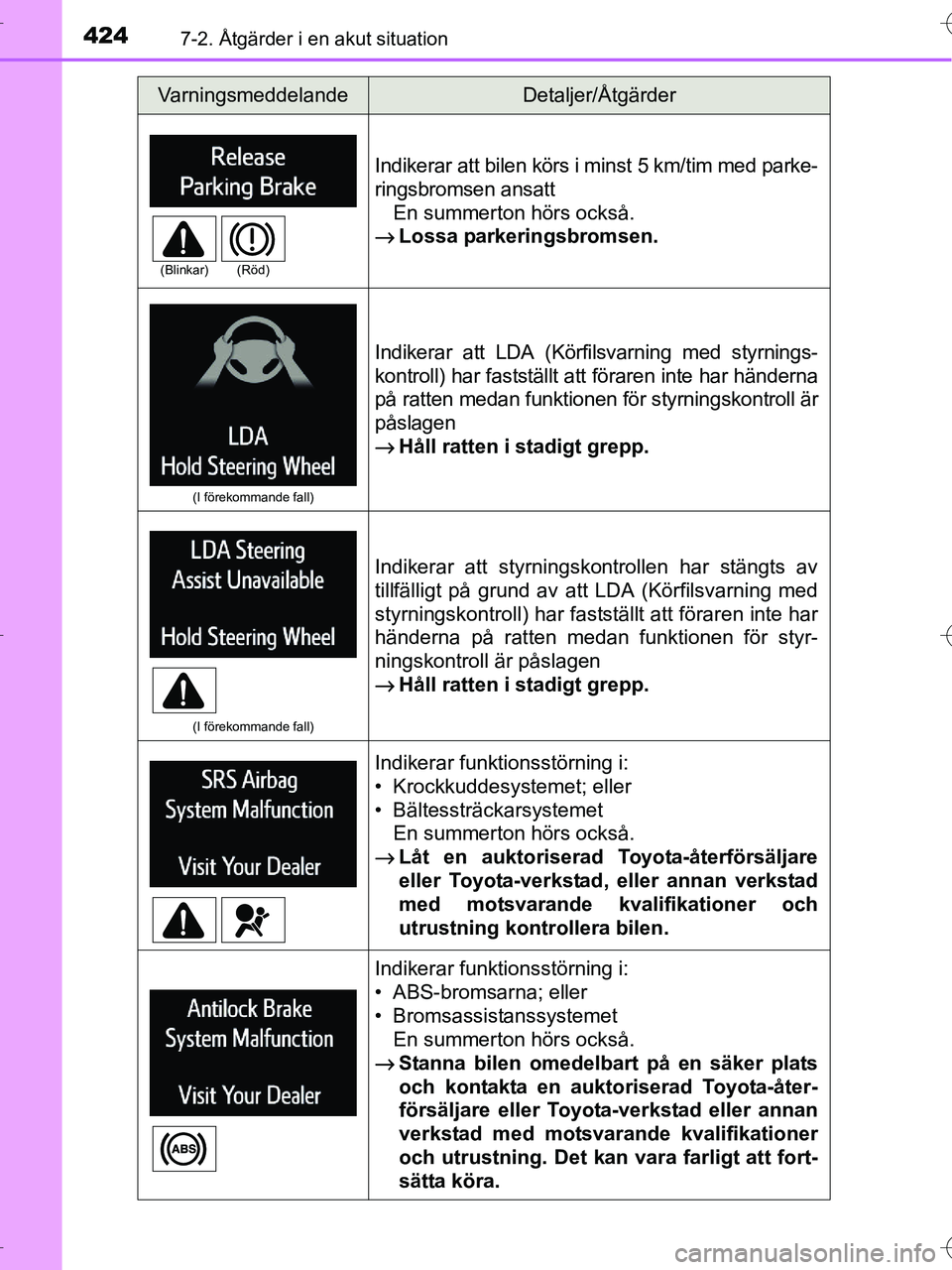

4247-2. Åtgärder i en akut situation
OM42B04SE
Indikerar att bilen körs i minst 5 km/tim med parke-
ringsbromsen ansattEn summerton hörs också.
→ Lossa parkeringsbromsen.
(I förekommande fall)
Indikerar att LDA (Körfilsvarning med styrnings-
kontroll) har fastställt att föraren inte har händerna
på ratten medan funktionen för styrningskontroll är
påslagen
→Håll ratten i stadigt grepp.
(I förekommande fall)
Indikerar att styrningskontrollen har stängts av
tillfälligt på grund av att LDA (Körfilsvarning med
styrningskontroll) har fastställt att föraren inte har
händerna på ratten medan funktionen för styr-
ningskontroll är påslagen
→Håll ratten i stadigt grepp.
Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet
En summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet
En summerton hörs också.
→ Stanna bilen omedelbart på en säker plats
och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer
och utrustning. Det kan vara farligt att fort-
sätta köra.
VarningsmeddelandeDetaljer/Åtgärder
(Blinkar) (Röd)
OM42B04SE.book Page 424 Wedne sday, September 7, 2016 1:34 AM

4257-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Indikerar att kylarvätskans temperatur är för högEn summerton hörs också.
→ Sid. 475
Indikerar funktionsstörning i bilens laddningssystem
→Stanna bilen omedelbart på en säker plats
och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer
och utrustning. Det kan vara farligt att fort-
sätta köra.
(I förekommande fall)
Indikerar att radarsensorn är smutsig eller täckt av is
En summerton hörs också.
→ Rengör sensorn.
(I förekommande fall)
Indikerar att den aktiva farthållaren inte kan
användas för tillfället på grund av dåligt väder
En summerton hörs också.
→ Använd farthållaren när den blir tillgänglig
igen.
VarningsmeddelandeDetaljer/Åtgärder
OM42B04SE.book Page 425 Wedne sday, September 7, 2016 1:34 AM

4267-2. Åtgärder i en akut situation
OM42B04SE
Indikerar funktionsstörning i det elektroniska lås-
och startsystemetEn summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
(I förekommande fall)
Indikerar att en sensor till dödavinkelvarnaren
eller den omgivande ytan på stötfångaren är
smutsig eller täckt av is
En summerton hörs också.
→ Rengör sensorn och den omgivande ytan
på stötfångaren.
Indikerar funktionsstörning i farthållarsystemet
(i förekommande fall) eller den aktiva farthålla-
ren (i föreko mmande fall)
Tryck en gång på ”ON-OFF”-knappen för att
koppla ur systemet. Tryck på knappen igen för
att koppla in systemet på nytt.
En summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
(I förekommande fall)
Indikerar funktionsstörning i LDA-systemet (Kör-
filsvarning med styrningskontroll)
En summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VarningsmeddelandeDetaljer/Åtgärder
(Gul)
OM42B04SE.book Page 426 Wedne sday, September 7, 2016 1:34 AM

4277-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
(I förekommande fall)
Driftsförutsättningarna för kamerasensorn (tem-
peratur etc.) är inte uppfyllda.
→När driftsförutsättningarna för kamerasen-
sorn (temperatur, etc.) är uppfyllda blir föl-
jande system tillgängliga.
• PCS (Aktivt krockskyddssystem)
• LDA (Aktiv körfilsvarning med styrningskontroll)
• Aktiv farthållare
• RSA (Vägskyltsigenkänning)
• Automatiskt helljus
(I förekommande fall)
Indikerar att det finns smuts, regn, kondens, is, snö
och liknande framför kamerasensorn på vindrutan Följande system blir tillfälligt ur drift
• PCS (Aktivt krockskyddssystem)
• LDA (Aktiv körfilsvarning med styrningskontroll)
• Aktiv farthållare
• RSA (Vägskyltsigenkänning)
• Automatiskt helljus
→ Stäng av systemet, ta bort smuts, regn,
kondens, is, snö eller liknande från vindru-
tan och slå på systemet igen.
(I förekommande fall)
LDA (Körfilsvarning med styrningskontroll) har
tillfälligt stängts av på grund av att en funktions-
störning har uppstått i en annan sensor än kame-
rasensorn.
En summerton hörs också.
→ Stäng av LDA-systemet och följa anvis-
ningarna för felsökning av varningsmedde-
landen. Kör bilen en kort stund och slå
därefter på LDA-systemet igen.
VarningsmeddelandeDetaljer/Åtgärder
(Gul) (Blinkar)
(Gul) (Blinkar)
(Gul)
OM42B04SE.book Page 427 Wedne sday, September 7, 2016 1:34 AM

4287-2. Åtgärder i en akut situation
OM42B04SE
(I förekommande fall)
Indikerar funktionsstörning i det aktiva krock-
skyddssystemetEn summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
(I förekommande fall)
Indikerar funktionsstörning i BSM (Dödavinkel-
varnare)
En summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Indikerar onormalt motoroljetryck
En summerton hörs också.
→ Stanna bilen omedelbart på en säker plats
och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer
och utrustning.
AWD-modeller
Indikerar funktionsstörnin g i AWD-systemet (E-Four)
AWD-systemet stängs av och bilen växlar till
framhjulsdrift.
En summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VarningsmeddelandeDetaljer/Åtgärder
(Blinkar)
OM42B04SE.book Page 428 Wedne sday, September 7, 2016 1:34 AM

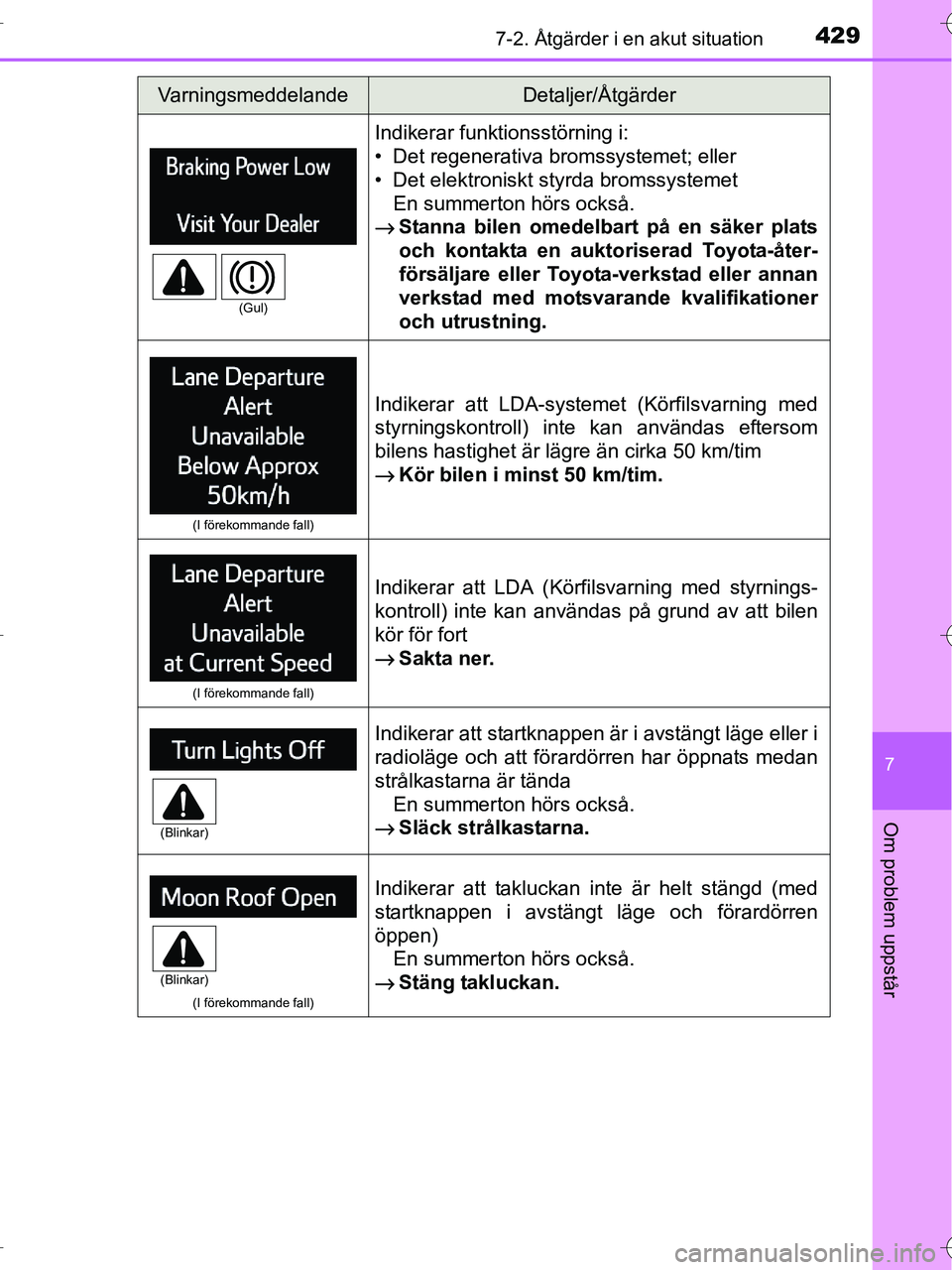

4297-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Indikerar funktionsstörning i:
• Det regenerativa bromssystemet; eller
• Det elektroniskt styrda bromssystemetEn summerton hörs också.
→ Stanna bilen omedelbart på en säker plats
och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer
och utrustning.
(I förekommande fall)
Indikerar att LDA-systemet (Körfilsvarning med
styrningskontroll) inte kan användas eftersom
bilens hastighet är lägre än cirka 50 km/tim
→Kör bilen i minst 50 km/tim.
(I förekommande fall)
Indikerar att LDA (Körfilsvarning med styrnings-
kontroll) inte kan användas på grund av att bilen
kör för fort
→Sakta ner.
Indikerar att startknappen är i avstängt läge eller i
radioläge och att förardörren har öppnats medan
strålkastarna är tända
En summerton hörs också.
→ Släck strålkastarna.
(I förekommande fall)
Indikerar att takluckan inte är helt stängd (med
startknappen i avstängt läge och förardörren
öppen)
En summerton hörs också.
→ Stäng takluckan.
VarningsmeddelandeDetaljer/Åtgärder
(Gul)
(Blinkar)
(Blinkar)
OM42B04SE.book Page 429 Wedne sday, September 7, 2016 1:34 AM

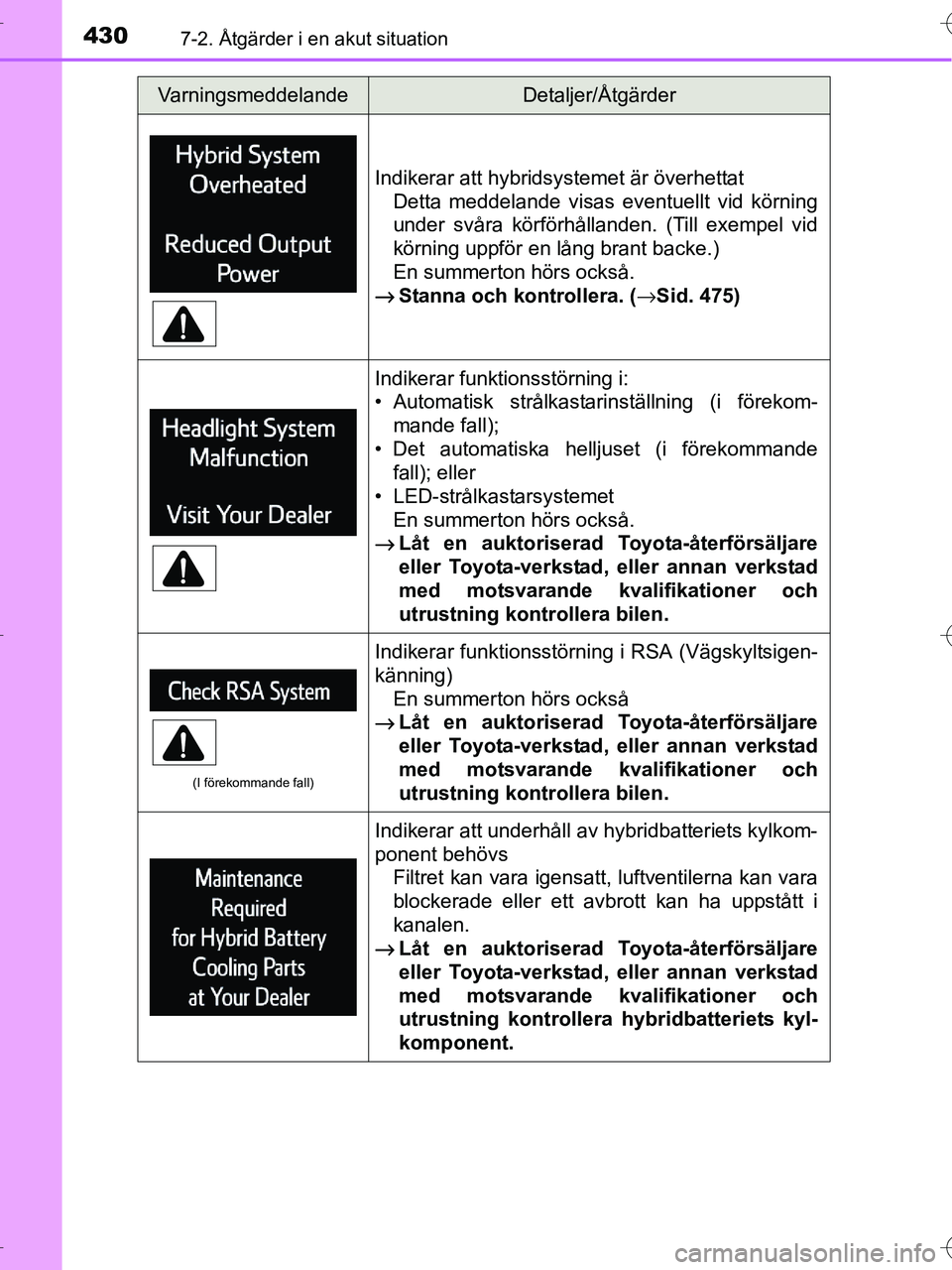

4307-2. Åtgärder i en akut situation
OM42B04SE
Indikerar att hybridsystemet är överhettatDetta meddelande visas eventuellt vid körning
under svåra körförhållanden. (Till exempel vid
körning uppför en lång brant backe.)
En summerton hörs också.
→ Stanna och kontrollera. (→Sid. 475)
Indikerar funktionsstörning i:
• Automatisk strålkastarinställning (i förekom-
mande fall);
• Det automatiska helljuset (i förekommande fall); eller
• LED-strålkastarsystemet En summerton hörs också.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
(I förekommande fall)
Indikerar funktionsstörning i RSA (Vägskyltsigen-
känning)
En summerton hörs också
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Indikerar att underhåll av hybridbatteriets kylkom-
ponent behövs
Filtret kan vara igensatt, luftventilerna kan vara
blockerade eller ett avbrott kan ha uppstått i
kanalen.
→ Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera hybridbatteriets kyl-
komponent.
VarningsmeddelandeDetaljer/Åtgärder
OM42B04SE.book Page 430 Wedne sday, September 7, 2016 1:34 AM
