TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

4617-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka ut och
bilen kan bli nedsmutsad.
Förvara flaskan i bagagerummet medan den är ansluten till kom-
pressorn.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifik ationer och utrustning.
■Reparationssats för akut däcklagning
●Tätningsmedlet har begränsad livsl ängd. Utgångsdatum visas på flaskan.
Tätningsmedlet bör bytas ut mot nytt före utgångsdatumet. Kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning för utbyte av tätningsmed-
let.
● Reparationssatsens flaska med tätningsmedel räcker till en tillfällig repara-
tion av ett däck. Om tätningsmedlet har använts behöver nytt införskaffas.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Tätningsmedlet kan användas när utetemperaturen är mellan –40 ° C och
60 °C.
● Reparationssatsen är enbart avsedd för den storlek och typ av däck som
ursprungligen monterades på din bil. Använd den inte på däck av annan
storlek än originaldäcken. Använd den inte heller för andra ändamål.
● Tätningsmedel på kläderna lämnar fläckar efter sig.
● Om tätningsmedel fastnar på en fälg eller på bilens lackerade yta måste det
tvättas bort omedelbart, annars kan det fastna. Torka omedelbart bort tät-
ningsmedlet med en våt trasa.
● Ibland kan ett högt ljud höras under lagning med reparationssatsen. Detta
tyder inte på att något är fel.
● Använd inte för att kontrollera eller justera lufttrycket i däcket.
22
23
24
OM42B04SE.book Page 461 Wedne sday, September 7, 2016 1:34 AM

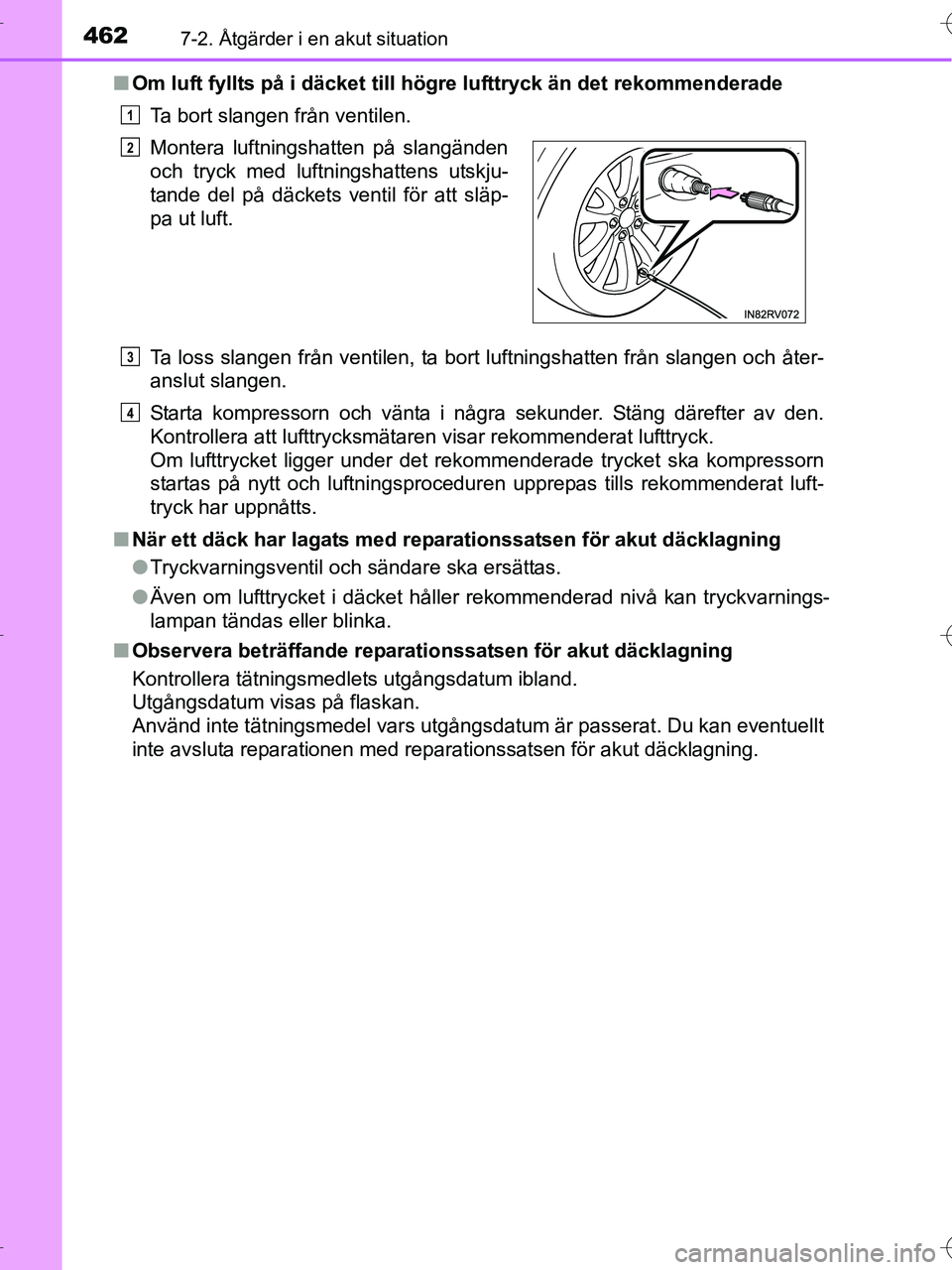

4627-2. Åtgärder i en akut situation
OM42B04SE■
Om luft fyllts på i däcket till hög re lufttryck än det rekommenderade
Ta bort slangen från ventilen.
Ta loss slangen från ventilen, ta bort luftningshatten från slangen och åter-
anslut slangen.
Starta kompressorn och vänta i några sekunder. Stäng därefter av den.
Kontrollera att lufttrycksmätaren visar rekommenderat lufttryck.
Om lufttrycket ligger under det rekommenderade trycket ska kompressorn
startas på nytt och luftningsproceduren upprepas tills rekommenderat luft-
tryck har uppnåtts.
■ När ett däck har lagats med reparationssatsen för akut däcklagning
●Tryckvarningsventil och sändare ska ersättas.
● Även om lufttrycket i däcket håller rekommenderad nivå kan tryckvarnings-
lampan tändas eller blinka.
■ Observera beträffande reparationssatsen för akut däcklagning
Kontrollera tätningsmedlets utgångsdatum ibland.
Utgångsdatum visas på flaskan.
Använd inte tätningsmedel vars utgångsdatum är passerat. Du kan eventuellt
inte avsluta reparationen med reparationssatsen för akut däcklagning.Montera luftningshatten på slangänden
och tryck med luftningshattens utskju-
tande del på däckets ventil för att släp-
pa ut luft.
1
2
3
4
OM42B04SE.book Page 462 Wedne
sday, September 7, 2016 1:34 AM

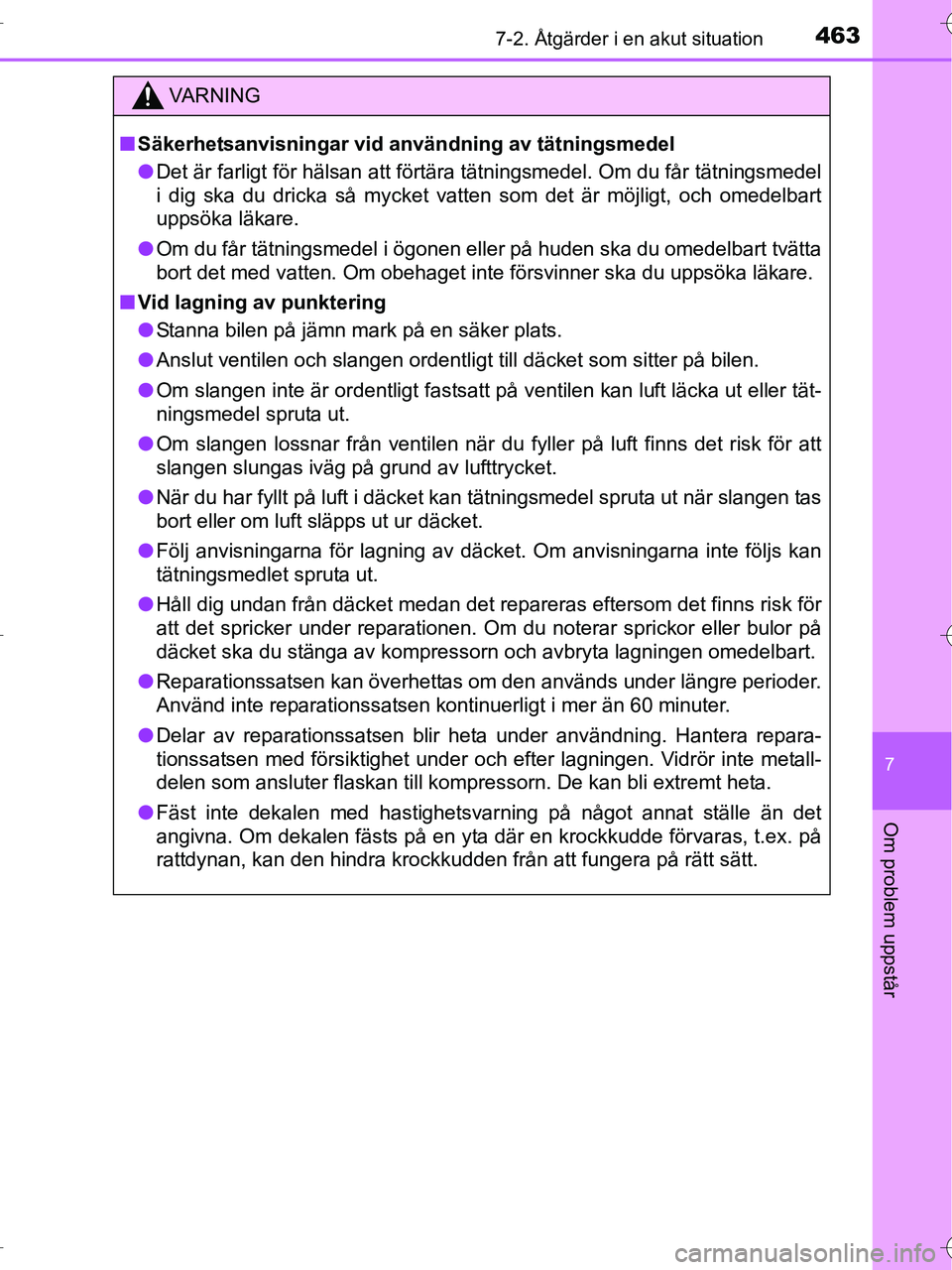

4637-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
VA R N I N G
■Säkerhetsanvisningar vid användning av tätningsmedel
● Det är farligt för hälsan att förtära tätningsmedel. Om du får tätningsmedel
i dig ska du dricka så mycket vatten som det är möjligt, och omedelbart
uppsöka läkare.
● Om du får tätningsmedel i ögonen eller på huden ska du omedelbart tvätta
bort det med vatten. Om obehaget inte försvinner ska du uppsöka läkare.
■ Vid lagning av punktering
● Stanna bilen på jämn mark på en säker plats.
● Anslut ventilen och slangen ordentligt till däcket som sitter på bilen.
● Om slangen inte är ordentligt fastsatt på ventilen kan luft läcka ut eller tät-
ningsmedel spruta ut.
● Om slangen lossnar från ventilen när du fyller på luft finns det risk för att
slangen slungas iväg på grund av lufttrycket.
● När du har fyllt på luft i däcket kan tätningsmedel spruta ut när slangen tas
bort eller om luft släpps ut ur däcket.
● Följ anvisningarna för lagning av däcket. Om anvisningarna inte följs kan
tätningsmedlet spruta ut.
● Håll dig undan från däcket medan det repareras eftersom det finns risk för
att det spricker under reparationen. Om du noterar sprickor eller bulor på
däcket ska du stänga av kompressorn och avbryta lagningen omedelbart.
● Reparationssatsen kan överhettas om den används under längre perioder.
Använd inte reparationssatsen kontinuerligt i mer än 60 minuter.
● Delar av reparationssatsen blir heta under användning. Hantera repara-
tionssatsen med försiktighet under och efter lagningen. Vidrör inte metall-
delen som ansluter flaskan till kompressorn. De kan bli extremt heta.
● Fäst inte dekalen med hastighetsvarning på något annat ställe än det
angivna. Om dekalen fästs på en yta där en krockkudde förvaras, t.ex. på
rattdynan, kan den hindra krockkudden från att fungera på rätt sätt.\
OM42B04SE.book Page 463 Wedne sday, September 7, 2016 1:34 AM

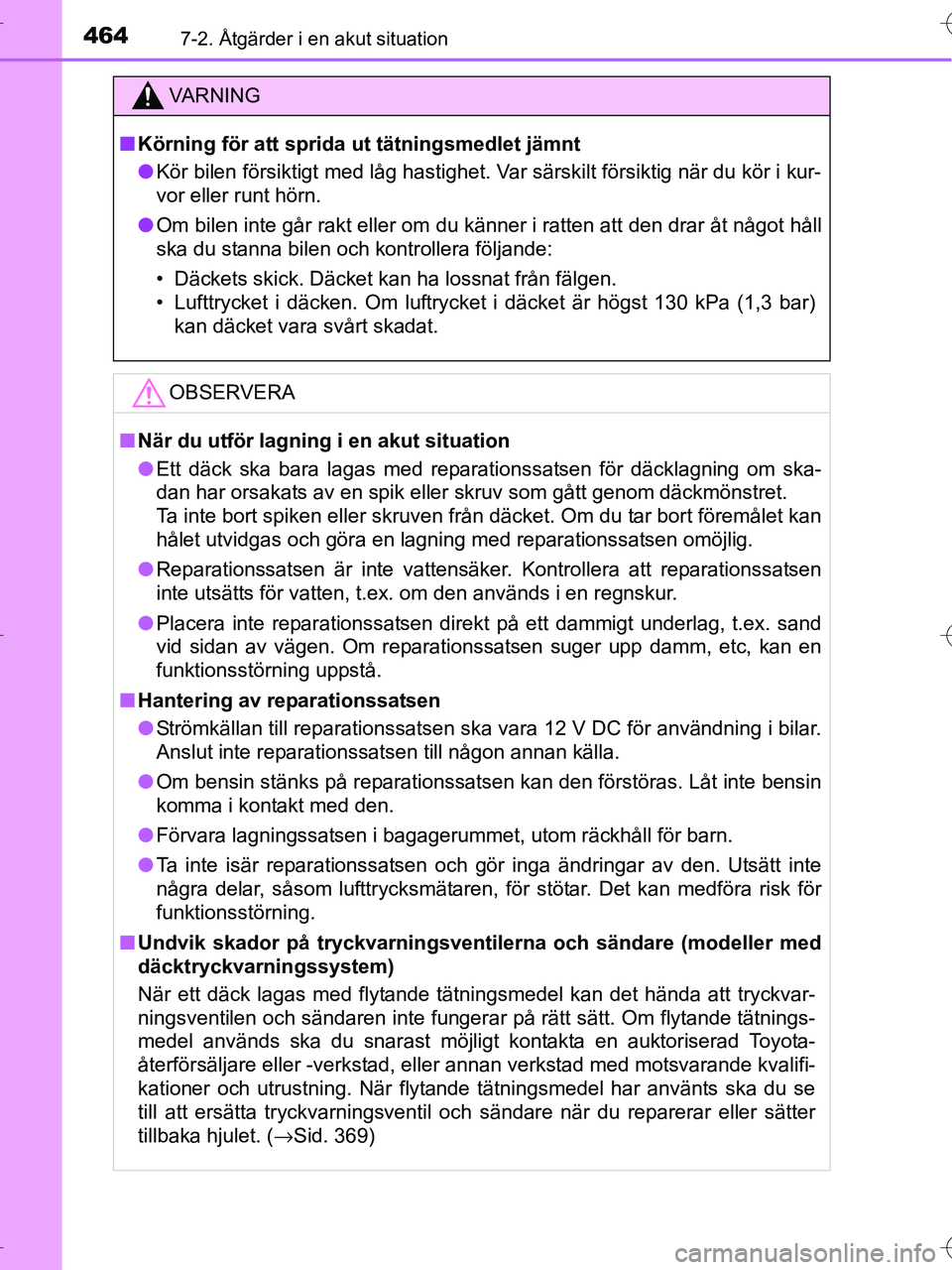

4647-2. Åtgärder i en akut situation
OM42B04SE
VA R N I N G
■Körning för att sprida ut tätningsmedlet jämnt
● Kör bilen försiktigt med låg hastighet. Var särskilt försiktig när du kör i kur-
vor eller runt hörn.
● Om bilen inte går rakt eller om du känner i ratten att den drar åt något håll
ska du stanna bilen och kontrollera följande:
• Däckets skick. Däcket kan ha lossnat från fälgen.
• Lufttrycket i däcken. Om luftrycket i däcket är högst 130 kPa (1,3 bar)
kan däcket vara svårt skadat.
OBSERVERA
■När du utför lagning i en akut situation
● Ett däck ska bara lagas med reparationssatsen för däcklagning om ska-
dan har orsakats av en spik eller skruv som gått genom däckmönstret.
Ta inte bort spiken eller skruven från däcket. Om du tar bort föremålet kan
hålet utvidgas och göra en lagning med reparationssatsen omöjlig.
● Reparationssatsen är inte vattensäker. Kontrollera att reparationssatsen
inte utsätts för vatten, t.ex. om den används i en regnskur.
● Placera inte reparationssatsen direkt på ett dammigt underlag, t.ex. sand
vid sidan av vägen. Om reparationssatsen suger upp damm, etc, kan en
funktionsstörning uppstå.
■ Hantering av reparationssatsen
● Strömkällan till reparationssatsen ska vara 12 V DC för användning i bilar.
Anslut inte reparationssatsen till någon annan källa.
● Om bensin stänks på reparationssatsen kan den förstöras. Låt inte bensin
komma i kontakt med den.
● Förvara lagningssatsen i bagagerummet, utom räckhåll för barn.
● Ta inte isär reparationssatsen och gör inga ändringar av den. Utsätt inte
några delar, såsom lufttrycksmätaren, för stötar. Det kan medföra risk för
funktionsstörning.
■ Undvik skador på tryckvarningsventi lerna och sändare (modeller med
däcktryckvarningssystem)
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning. När flytande tätningsmedel har använts ska du se
till att ersätta tryckvarningsventil och sändare när du reparerar eller sätter
tillbaka hjulet. ( →Sid. 369)
OM42B04SE.book Page 464 Wedne sday, September 7, 2016 1:34 AM

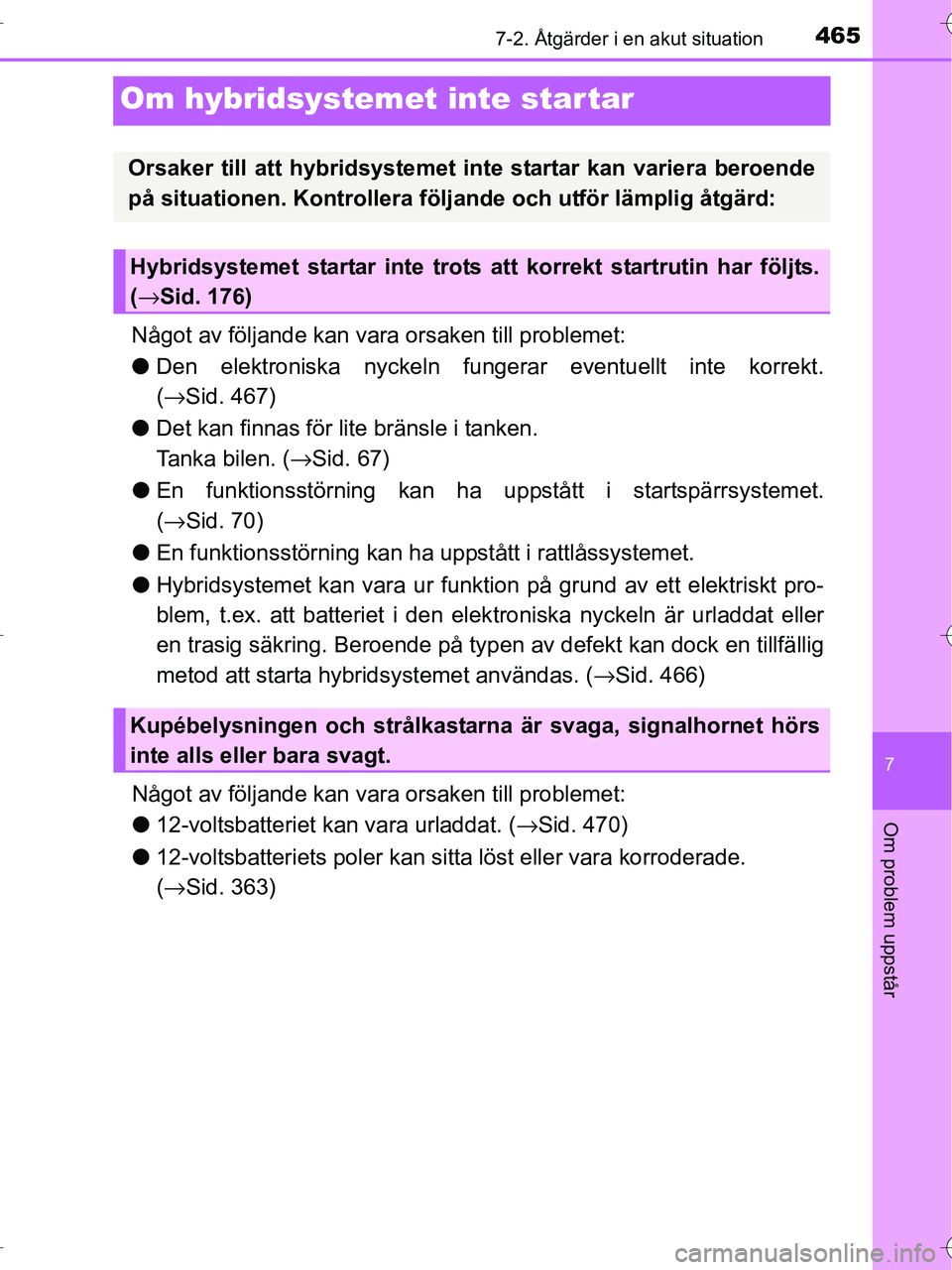

4657-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Om hybridsystemet inte star tar
Något av följande kan vara orsaken till problemet:
●Den elektroniska nyckeln fungerar eventuellt inte korrekt.
(→ Sid. 467)
● Det kan finnas för lite bränsle i tanken.
Tanka bilen. ( →Sid. 67)
● En funktionsstörning kan ha up pstått i startspärrsystemet.
( → Sid. 70)
● En funktionsstörning kan ha uppstått i rattlåssystemet.
● Hybridsystemet kan vara ur funktion på grund av ett elektriskt pro-
blem, t.ex. att batteriet i den elek troniska nyckeln är urladdat eller
en trasig säkring. Be roende på typen av defekt kan dock en tillfällig
metod att starta hybridsystemet användas. ( →Sid. 466)
Något av följande kan vara orsaken till problemet:
● 12-voltsbatteriet kan vara urladdat. ( →Sid. 470)
● 12-voltsbatteriets poler kan sitta löst eller vara korroderade.
(→ Sid. 363)
Orsaker till att hybridsystemet inte startar kan variera beroende
på situationen. Kontrollera följ ande och utför lämplig åtgärd:
Hybridsystemet startar inte trots att korrekt startrutin har följts.
(→ Sid. 176)
Kupébelysningen och strålkastarna är svaga, signalhornet hörs
inte alls eller bara svagt.
OM42B04SE.book Page 465 Wedne sday, September 7, 2016 1:34 AM

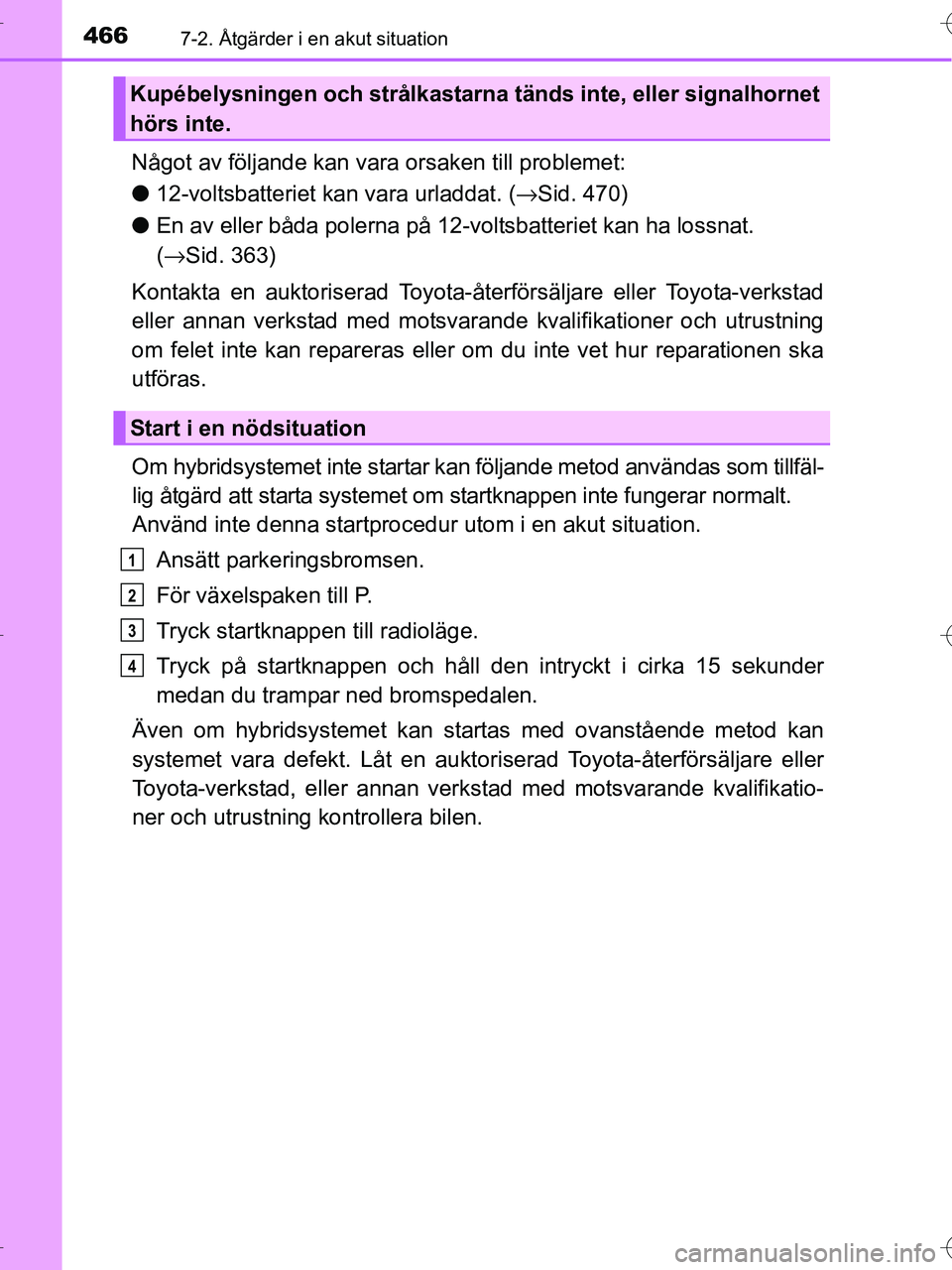

4667-2. Åtgärder i en akut situation
OM42B04SE
Något av följande kan vara orsaken till problemet:
●12-voltsbatteriet kan vara urladdat. ( →Sid. 470)
● En av eller båda polerna på 12-voltsbatteriet kan ha lossnat.
(→ Sid. 363)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning
om felet inte kan repareras eller om du inte vet hur reparationen ska
utföras.
Om hybridsystemet inte startar kan följande metod användas som tillfäl-
lig åtgärd att starta systemet om startknappen inte fungerar normalt.
Använd inte denna startprocedu r utom i en akut situation.
Ansätt parkeringsbromsen.
För växelspaken till P.
Tryck startknappe n till radioläge.
Tryck på startknappen och håll de n intryckt i cirka 15 sekunder
medan du trampar ned bromspedalen.
Även om hybridsystemet kan startas med ovanstående metod kan
systemet vara defekt. Låt en aukto riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk stad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
Kupébelysningen och strålkastarna tänds inte, eller signalhornet
hörs inte.
Start i en nödsituation
1
2
3
4
OM42B04SE.book Page 466 Wedne sday, September 7, 2016 1:34 AM

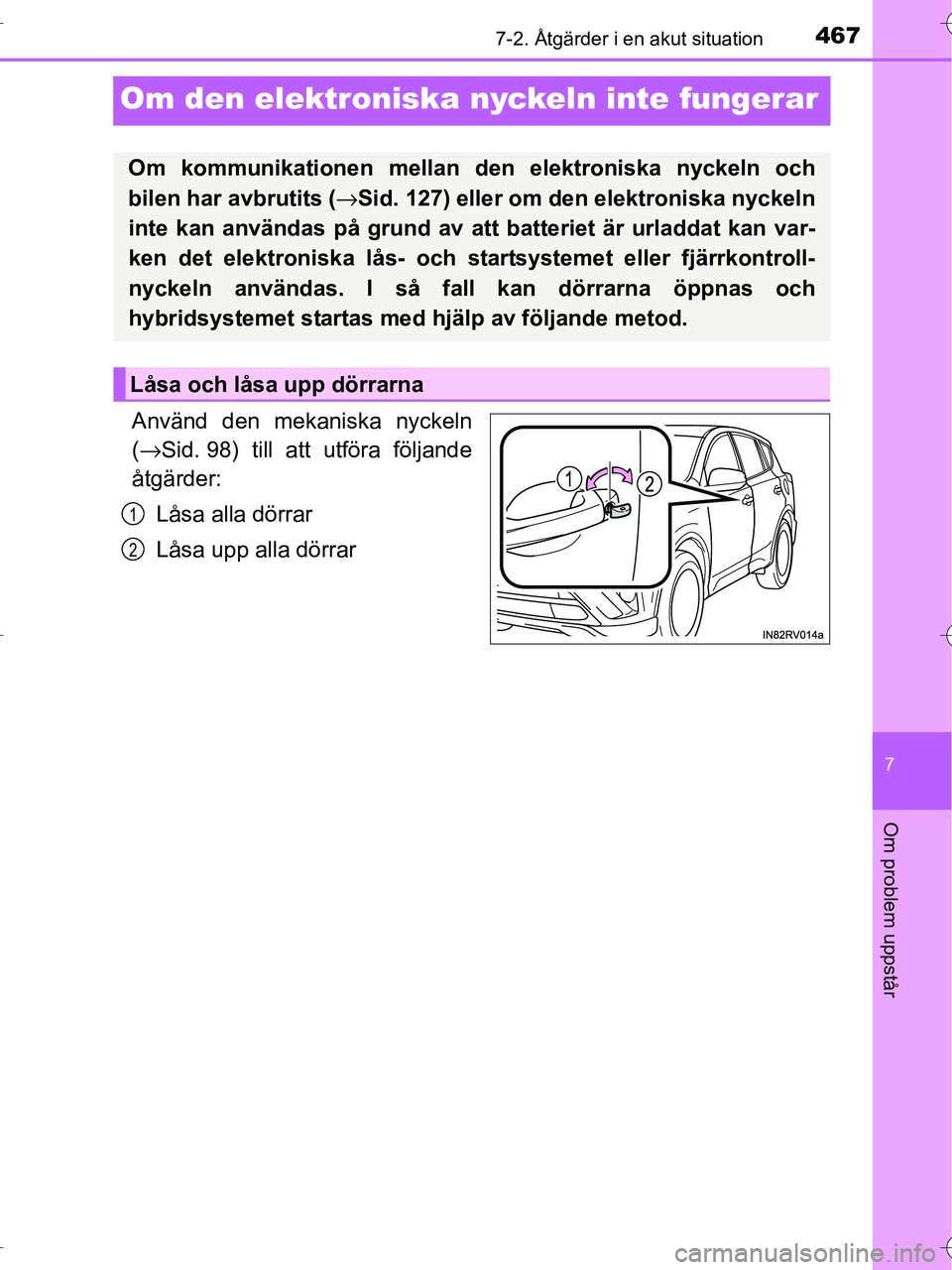

4677-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Om den elektroniska nyckeln inte fungerar
Använd den mekaniska nyckeln
(→ Sid. 98) till att utföra följande
åtgärder:
Låsa alla dörrar
Låsa upp alla dörrar
Om kommunikationen mellan den elektroniska nyckeln och
bilen har avbrutits ( →Sid. 127) eller om den elektroniska nyckeln
inte kan användas på grund av att batteriet är urladdat kan var-
ken det elektroniska lås- och startsystemet eller fjärrkontroll-
nyckeln användas. I så fa ll kan dörrarna öppnas och
hybridsystemet startas med hjälp av följande metod.
Låsa och låsa upp dörrarna
1
2
OM42B04SE.book Page 467 Wedne sday, September 7, 2016 1:34 AM

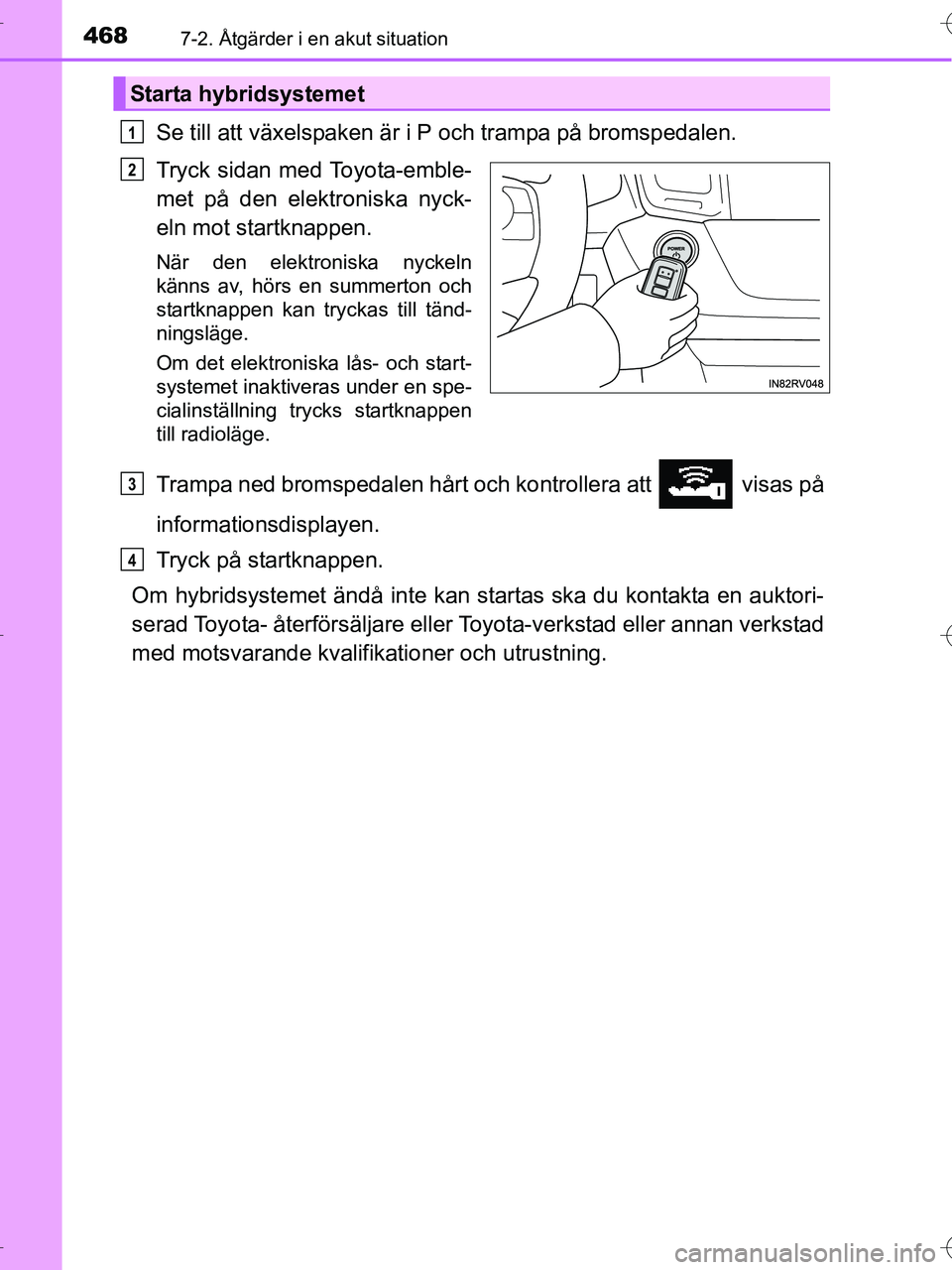

4687-2. Åtgärder i en akut situation
OM42B04SE
Se till att växelspaken är i P och trampa på bromspedalen.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startknappen.
När den elektroniska nyckeln
känns av, hörs en summerton och
startknappen kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet inaktiveras under en spe-
cialinställning trycks startknappen
till radioläge.
Trampa ned bromspedalen hårt och kontrollera att visas på
informationsdisplayen.
Tryck på startknappen.
Om hybridsystemet ändå inte kan st artas ska du kontakta en auktori-
serad Toyota- återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Starta hybridsystemet
1
2
3
4
OM42B04SE.book Page 468 Wedne sday, September 7, 2016 1:34 AM

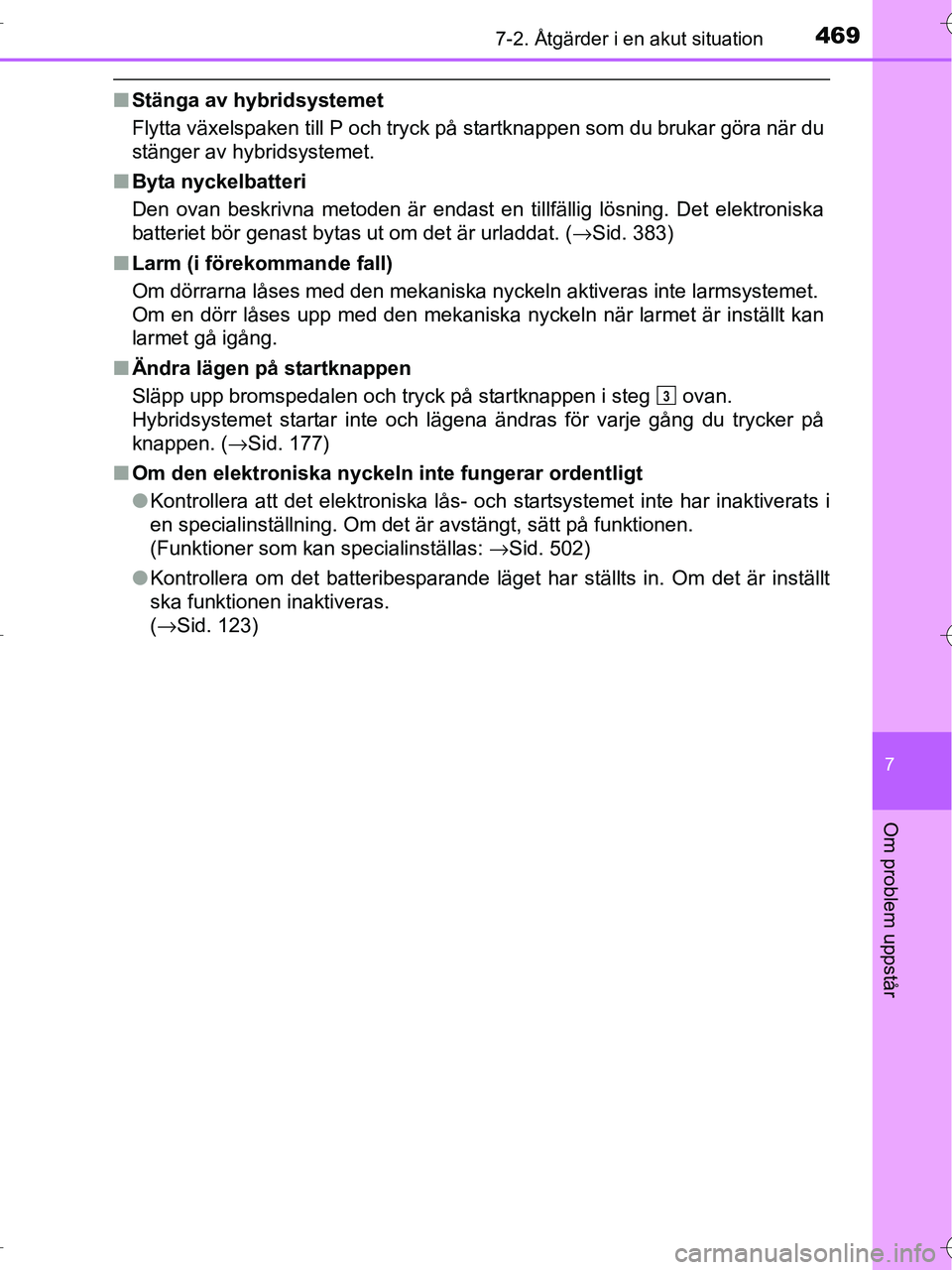

4697-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
■Stänga av hybridsystemet
Flytta växelspaken till P och tryck på startknappen som du brukar göra när du
stänger av hybridsystemet.
■ Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( →Sid. 383)
■ Larm (i förekommande fall)
Om dörrarna låses med den mekaniska nyckeln aktiveras inte larmsystemet.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång.
■ Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startknappen i steg ovan.
Hybridsystemet startar inte och lägena ändras för varje gång du trycker på
knappen. ( →Sid. 177)
■ Om den elektroniska nyckeln in te fungerar ordentligt
● Kontrollera att det elektroniska lås- och startsystemet inte har inaktiverats i
en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: →Sid. 502)
● Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen inaktiveras.
(→Sid. 123)
3
OM42B04SE.book Page 469 Wedne sday, September 7, 2016 1:34 AM

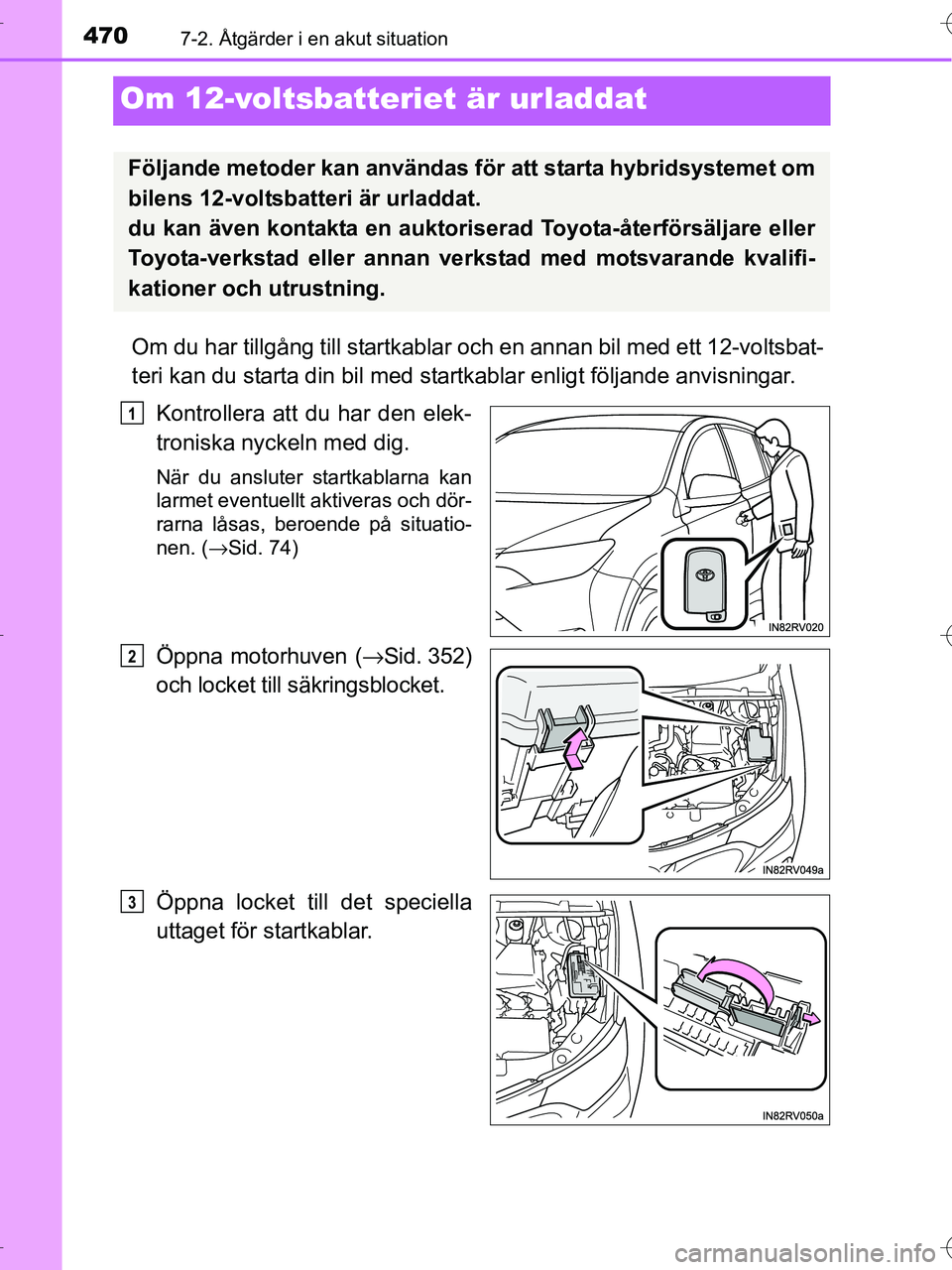

4707-2. Åtgärder i en akut situation
OM42B04SE
Om 12-voltsbatteriet är urladdat
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar enligt följande anvisningar.
Kontrollera att du har den elek-
troniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och dör-
rarna låsas, beroende på situatio-
nen. ( →Sid. 74)
Öppna motorhuven ( →Sid. 352)
och locket till säkringsblocket.
Öppna locket till det speciella
uttaget för startkablar.
Följande metoder kan användas för att starta hybridsystemet om
bilens 12-voltsbatteri är urladdat.
du kan även kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verk stad med motsvarande kvalifi-
kationer och utrustning.
1
2
3
OM42B04SE.book Page 470 Wedne sday, September 7, 2016 1:34 AM
