4417-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår

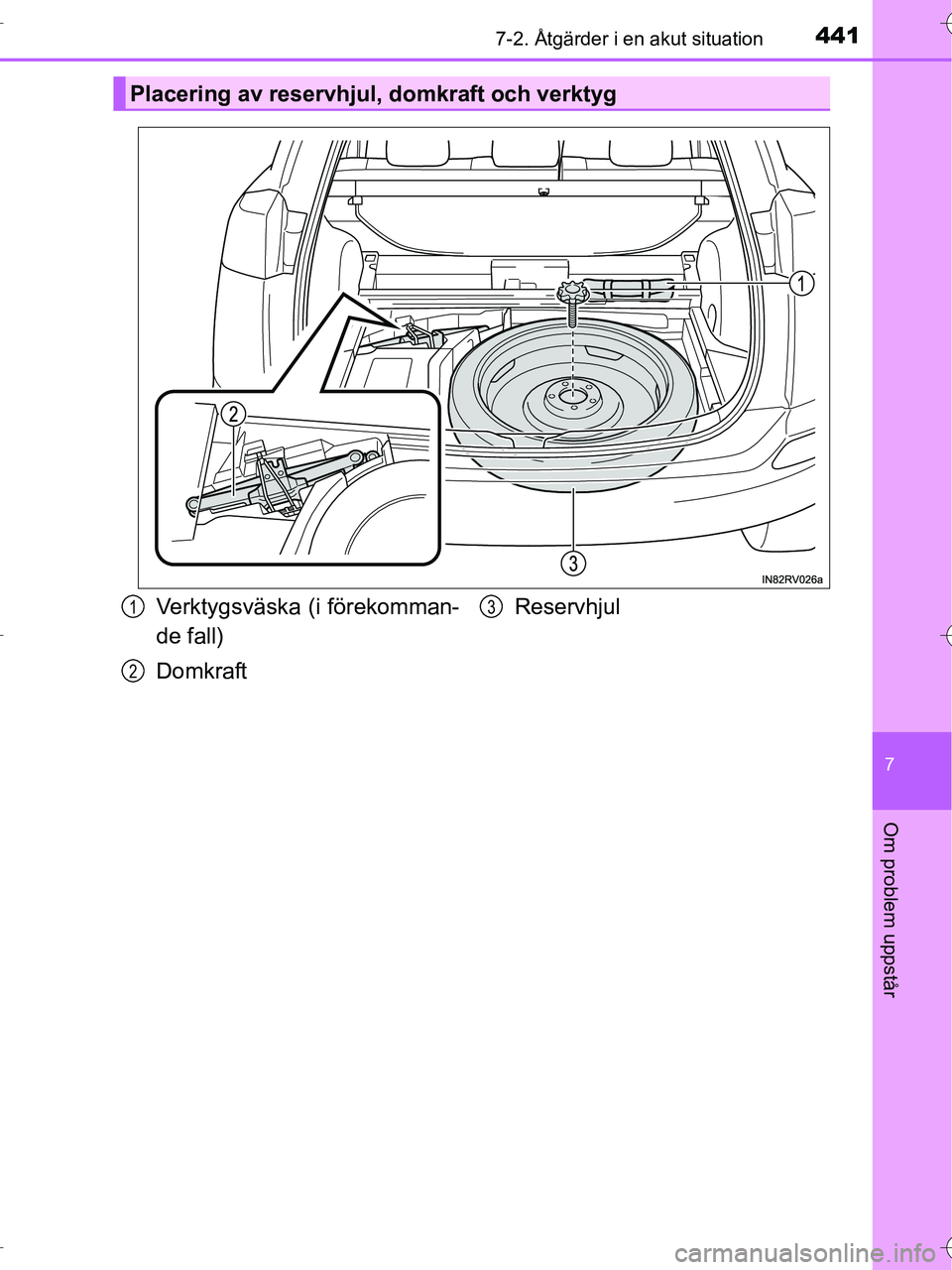

Placering av reservhjul, domkraft och verktyg
Verktygsväska (i förekomman-
de fall)
DomkraftReservhjul1
2
3
OM42B04SE.book Page 441 Wedne
sday, September 7, 2016 1:34 AM

4427-2. Åtgärder i en akut situation
OM42B04SE

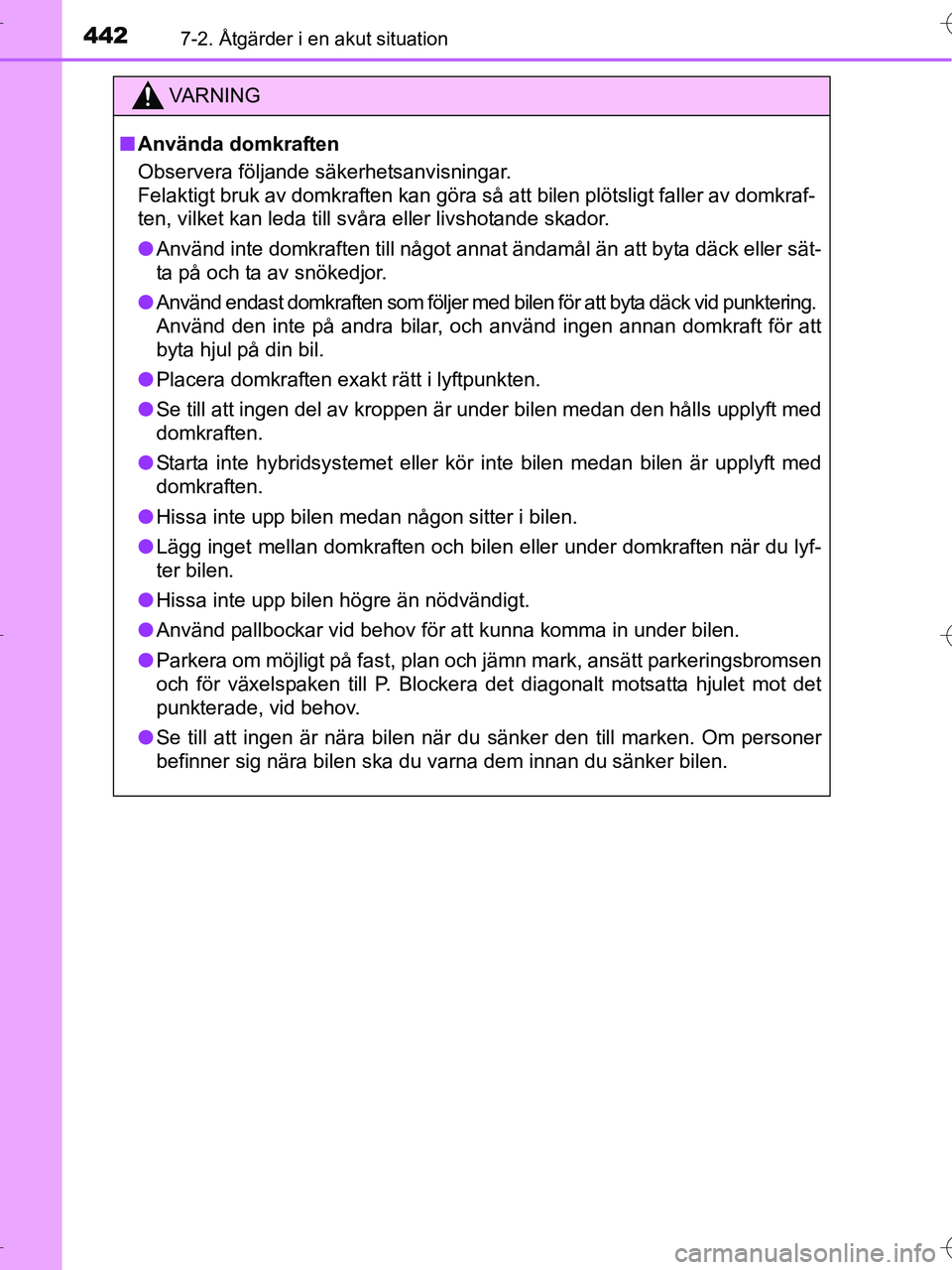

VA R N I N G
■Använda domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra så att bilen plötsligt faller av domkraf-
ten, vilket kan leda till svåra eller livshotande skador.
● Använd inte domkraften till något annat ändamål än att byta däck eller sät-
ta på och ta av snökedjor.
● Använd endast domkraften som följer med bilen för att byta däck vid punktering.
Använd den inte på andra bilar, och använd ingen annan domkraft för att
byta hjul på din bil.
● Placera domkraften exakt rätt i lyftpunkten.
● Se till att ingen del av kroppen är under bilen medan den hålls upplyft med
domkraften.
● Starta inte hybridsystemet eller kör inte bilen medan bilen är upplyft med
domkraften.
● Hissa inte upp bilen medan någon sitter i bilen.
● Lägg inget mellan domkraften och bilen eller under domkraften när du lyf-
ter bilen.
● Hissa inte upp bilen högre än nödvändigt.
● Använd pallbockar vid behov för att kunna komma in under bilen.
● Parkera om möjligt på fast, plan och jämn mark, ansätt parkeringsbromsen
och för växelspaken till P. Blockera det diagonalt motsatta hjulet mot det
punkterade, vid behov.
● Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
OM42B04SE.book Page 442 Wedne sday, September 7, 2016 1:34 AM

4437-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår

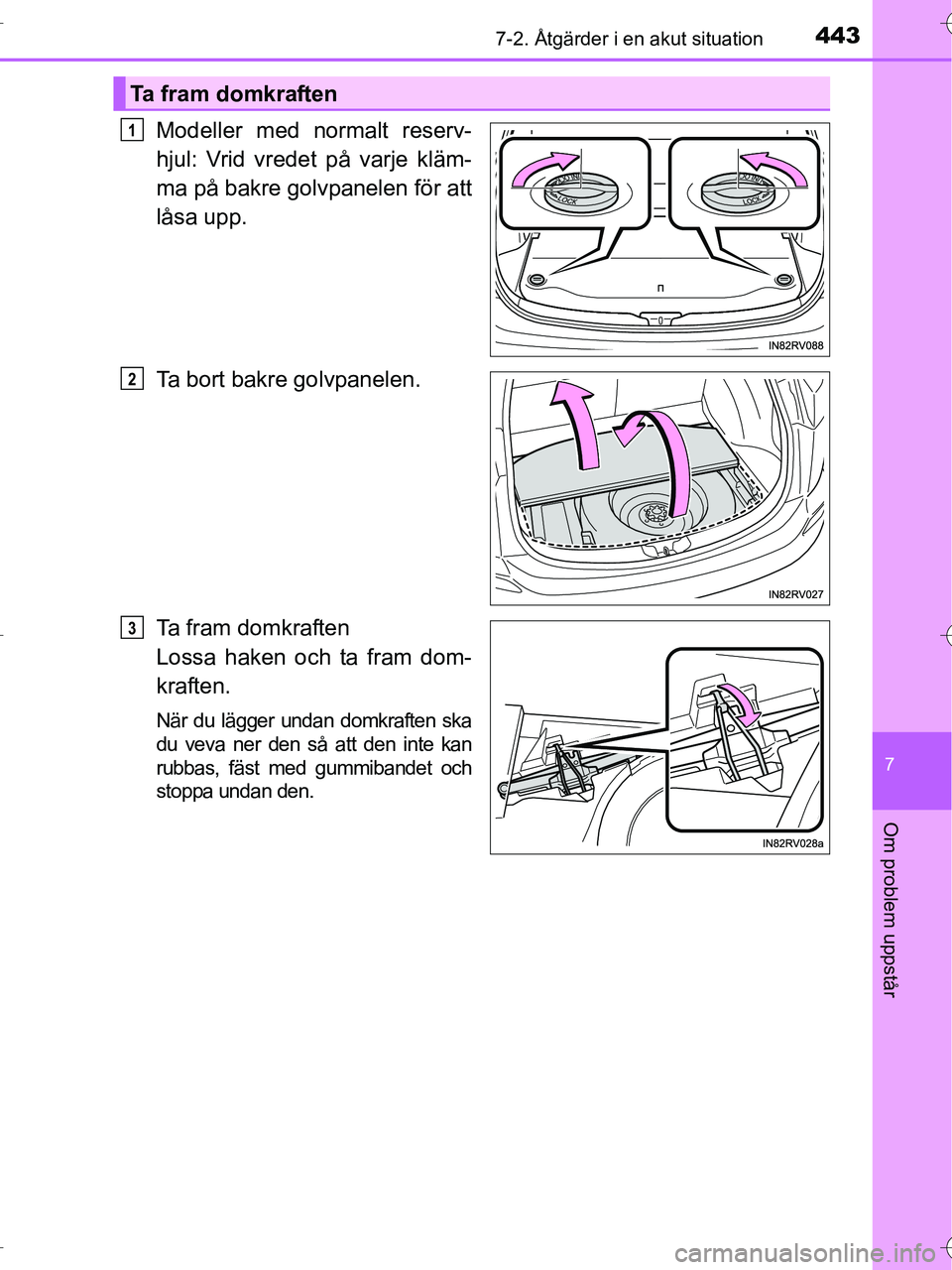

Modeller med normalt reserv-
hjul: Vrid vredet på varje kläm-
ma på bakre golvpanelen för att
låsa upp.
Ta bort bakre golvpanelen.
Ta fram domkraften
Lossa haken och ta fram dom-
kraften.
När du lägger undan domkraften ska
du veva ner den så att den inte kan
rubbas, fäst med gummibandet och
stoppa undan den.
Ta fram domkraften
1
2
3
OM42B04SE.book Page 443 Wednesday, September 7, 2016 1:34 AM

4447-2. Åtgärder i en akut situation
OM42B04SE

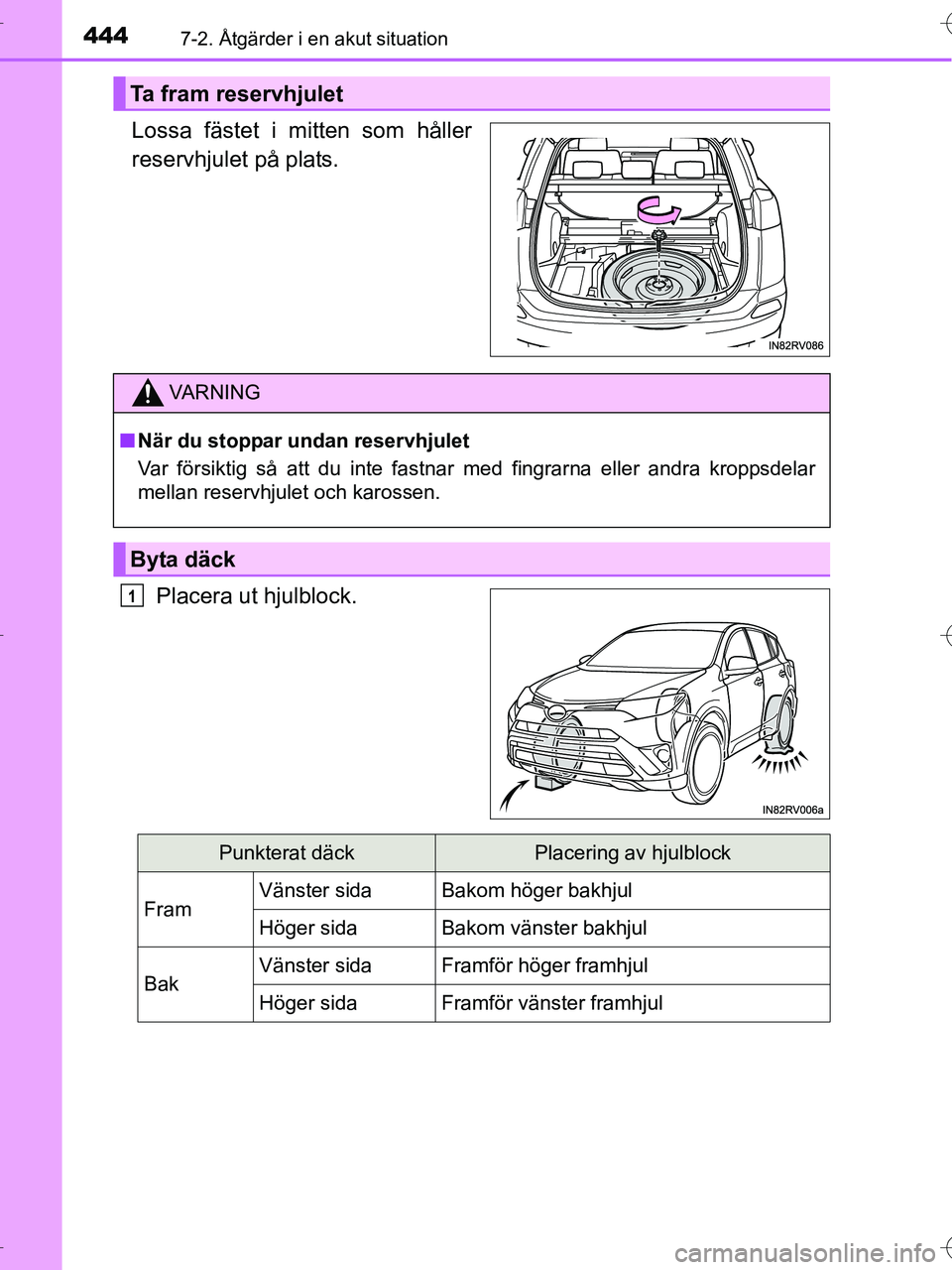

Lossa fästet i mitten som håller
reservhjulet på plats.Placera ut hjulblock.
Ta fram reservhjulet
VA R N I N G
■När du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
Byta däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
OM42B04SE.book Page 444 Wedne sday, September 7, 2016 1:34 AM

4457-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår

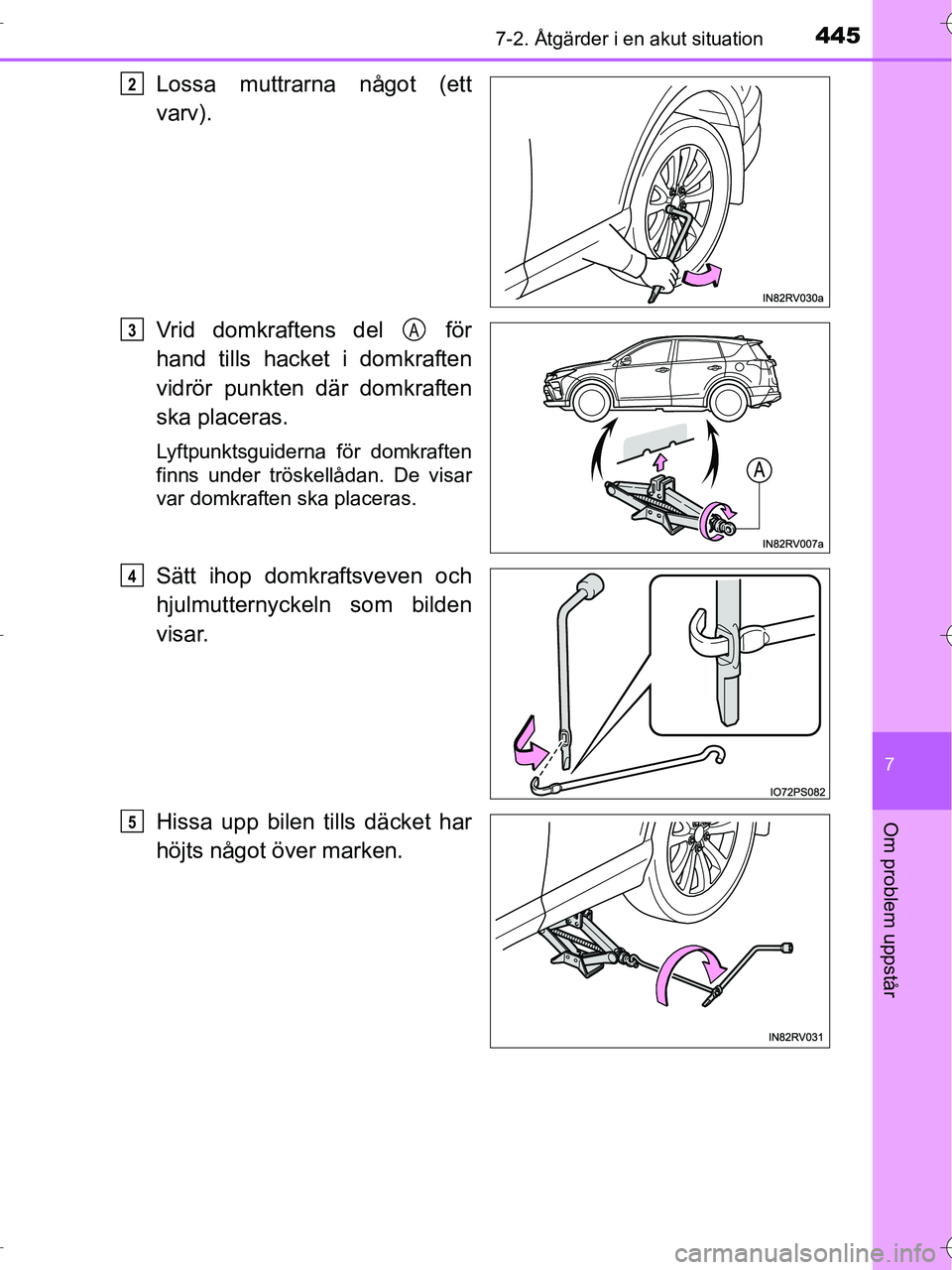

Lossa muttrarna något (ett
varv).
Vrid domkraftens del för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden
visar.
Hissa upp bilen tills däcket har
höjts något över marken.
2
3A
4
5
OM42B04SE.book Page 445 Wednesday, September 7, 2016 1:34 AM

4467-2. Åtgärder i en akut situation
OM42B04SE

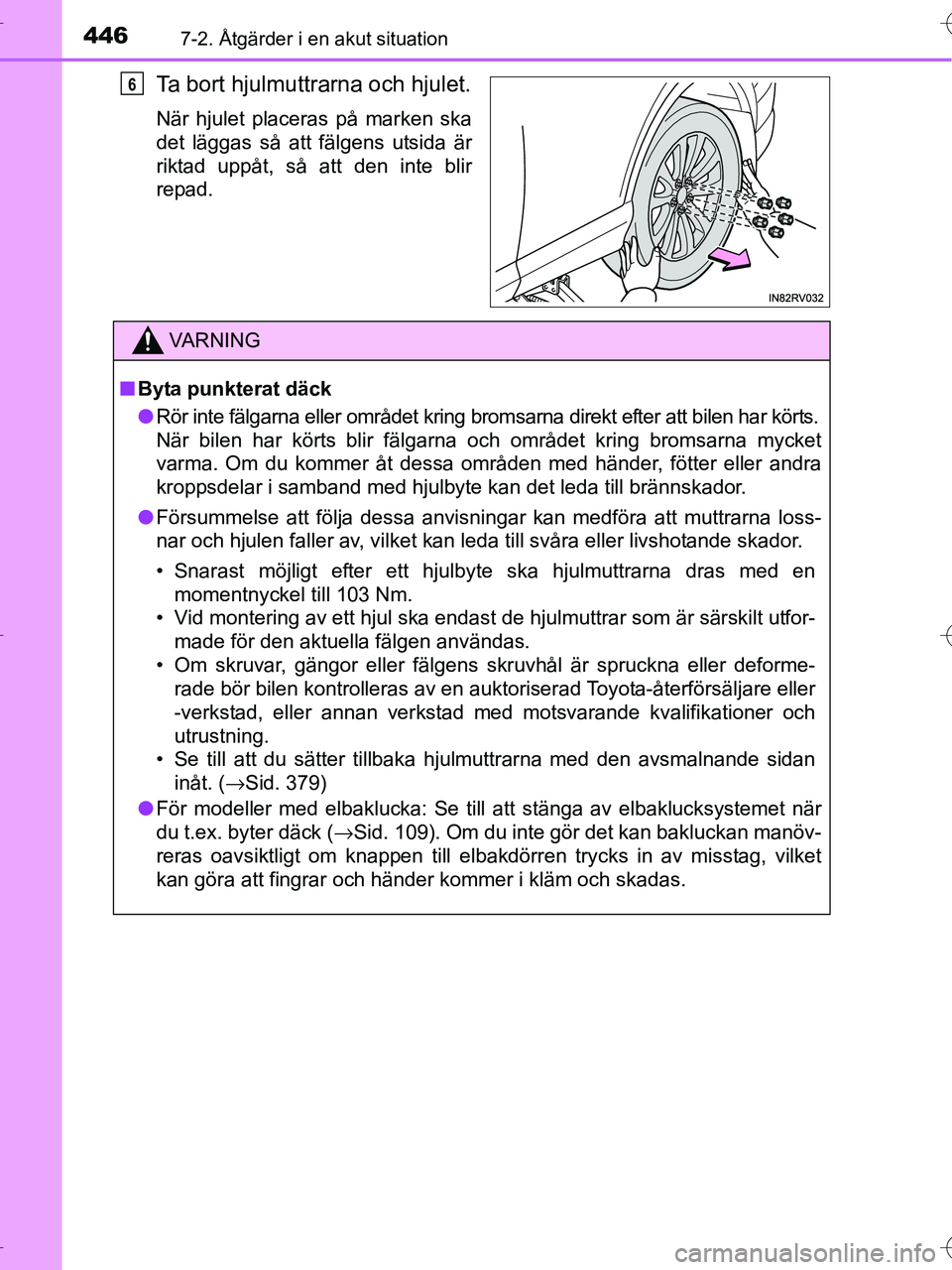

Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens utsida är
riktad uppåt, så att den inte blir
repad.
6
VA R N I N G
■Byta punkterat däck
● Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
● Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme- rade bör bilen kontrolleras av en auk toriserad Toyota-återförsäljare eller
-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. ( →Sid. 379)
● För modeller med elbaklucka: Se till att stänga av elbaklucksystemet när
du t.ex. byter däck ( →Sid. 109). Om du inte gör det kan bakluckan manöv-
reras oavsiktligt om knappen till elbakdörren trycks in av misstag, vilket
kan göra att fingrar och händer kommer i kläm och skadas.
OM42B04SE.book Page 446 Wedne sday, September 7, 2016 1:34 AM

4477-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår

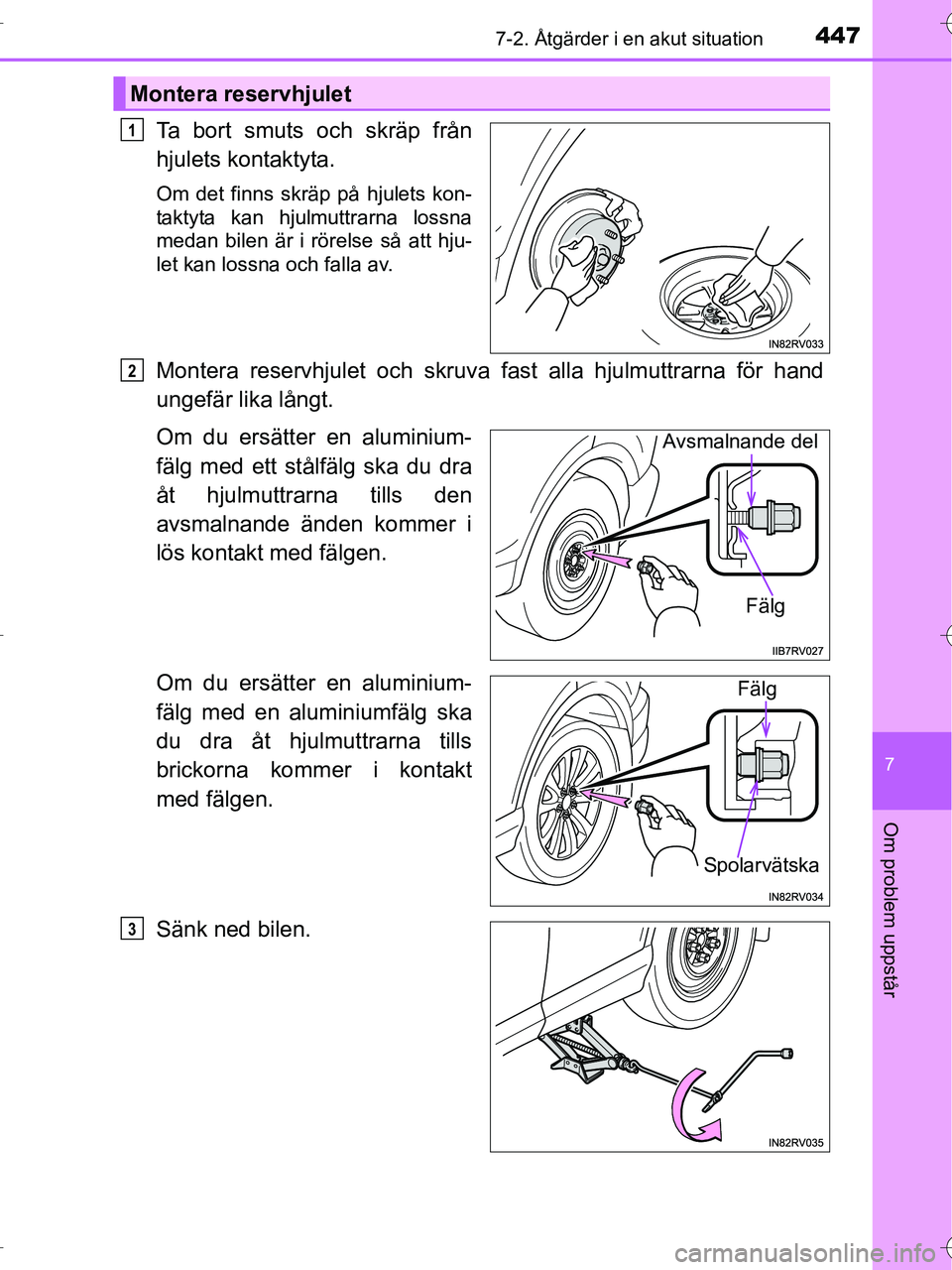

Ta bort smuts och skräp från
hjulets kontaktyta.
Om det finns skräp på hjulets kon-
taktyta kan hjulmuttrarna lossna
medan bilen är i rörelse så att hju-
let kan lossna och falla av.
Montera reservhjulet och skruva fast alla hjulmuttrarna för hand
ungefär lika långt.
Om du ersätter en aluminium-
fälg med ett stålfälg ska du dra
åt hjulmuttrarna tills den
avsmalnande änden kommer i
lös kontakt med fälgen.
Om du ersätter en aluminium-
fälg med en aluminiumfälg ska
du dra åt hjulmuttrarna tills
brickorna kommer i kontakt
med fälgen.
Sänk ned bilen.
Montera reservhjulet
1
2
Avsmalnande delFälg
Spolarvätska
Fälg
3
OM42B04SE.book Page 447 Wedne sday, September 7, 2016 1:34 AM

4487-2. Åtgärder i en akut situation
OM42B04SE

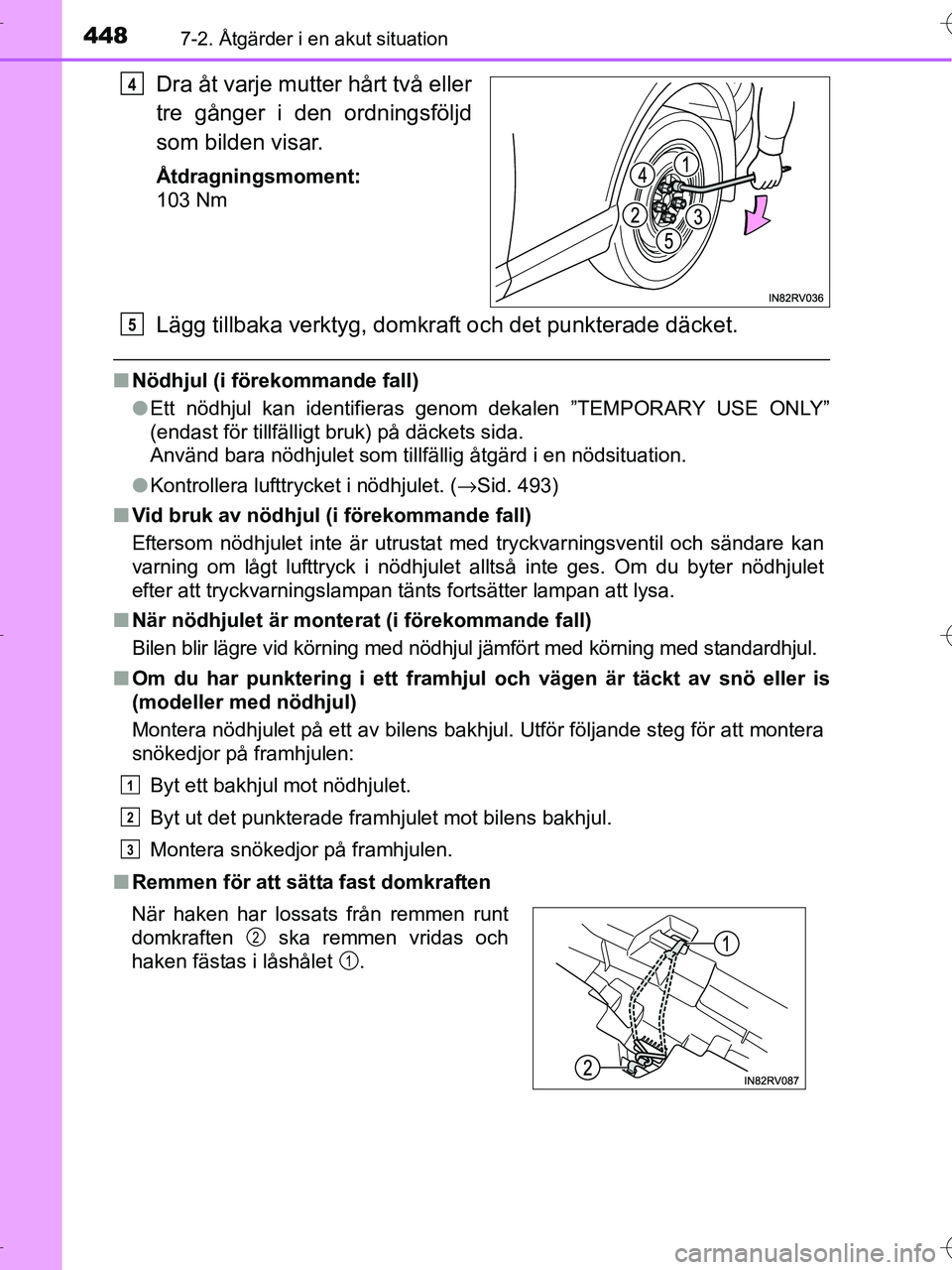

Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
103 Nm
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
■Nödhjul (i förekommande fall)
●Ett nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
● Kontrollera lufttrycket i nödhjulet. ( →Sid. 493)
■ Vid bruk av nödhjul (i förekommande fall)
Eftersom nödhjulet inte är utrustat med tryckvarningsventil och sändare kan
varning om lågt lufttryck i nödhjulet alltså inte ges. Om du byter nödhjulet
efter att tryckvarningslampan tänts fortsätter lampan att lysa.
■ När nödhjulet är monterat (i förekommande fall)
Bilen blir lägre vid körning med nödhjul jämfört med körning med standardhjul.
■ Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
■ Remmen för att sätta fast domkraften
4
När haken har lossats från remmen runt
domkraften ska remmen vridas och
haken fästas i låshålet .
5
1
2
3
2
1
OM42B04SE.book Page 448 Wedne sday, September 7, 2016 1:34 AM

4497-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
VA R N I N G
■Vid bruk av nödhjul (i förekommande fall)
● Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
● Använd inte mer än ett nödhjul samtidigt på bilen.
● Ersätt nödhjulet med ett standardhjul snarast möjligt.
● Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller växlings-
rörelser som kan orsaka plötslig motorbromsning.
■ När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
Nedanstående system kan inte enbart utnyttjas till fullo, det kan dessutom
inverka negativt på komponenterna i drivlinan:
• E-Four (Elektrisk fyrhjulsdrift) (AWD-modeller)
■ Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte med högre hastighet än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
■ När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
• Farthållare (i förekommande fall)
• Aktiv farthållare (i förekomman-
de fall)
•EPS
• LDA (Aktiv körfilsvarning med styr-
ningskontroll) (I förekommande fall) • PCS (aktivt krockskyddssystem)
(i förekommande fall)
• Toyota parkeringsassistans (i före- kommande fall)
• Toyota parkeringssensor (i före-
kommande fall)
• 360°-monitor (i förekommande fall)
• Navigationssystem (i förekom-
mande fall)
OM42B04SE.book Page 449 Wedne sday, September 7, 2016 1:34 AM

4507-2. Åtgärder i en akut situation
OM42B04SE

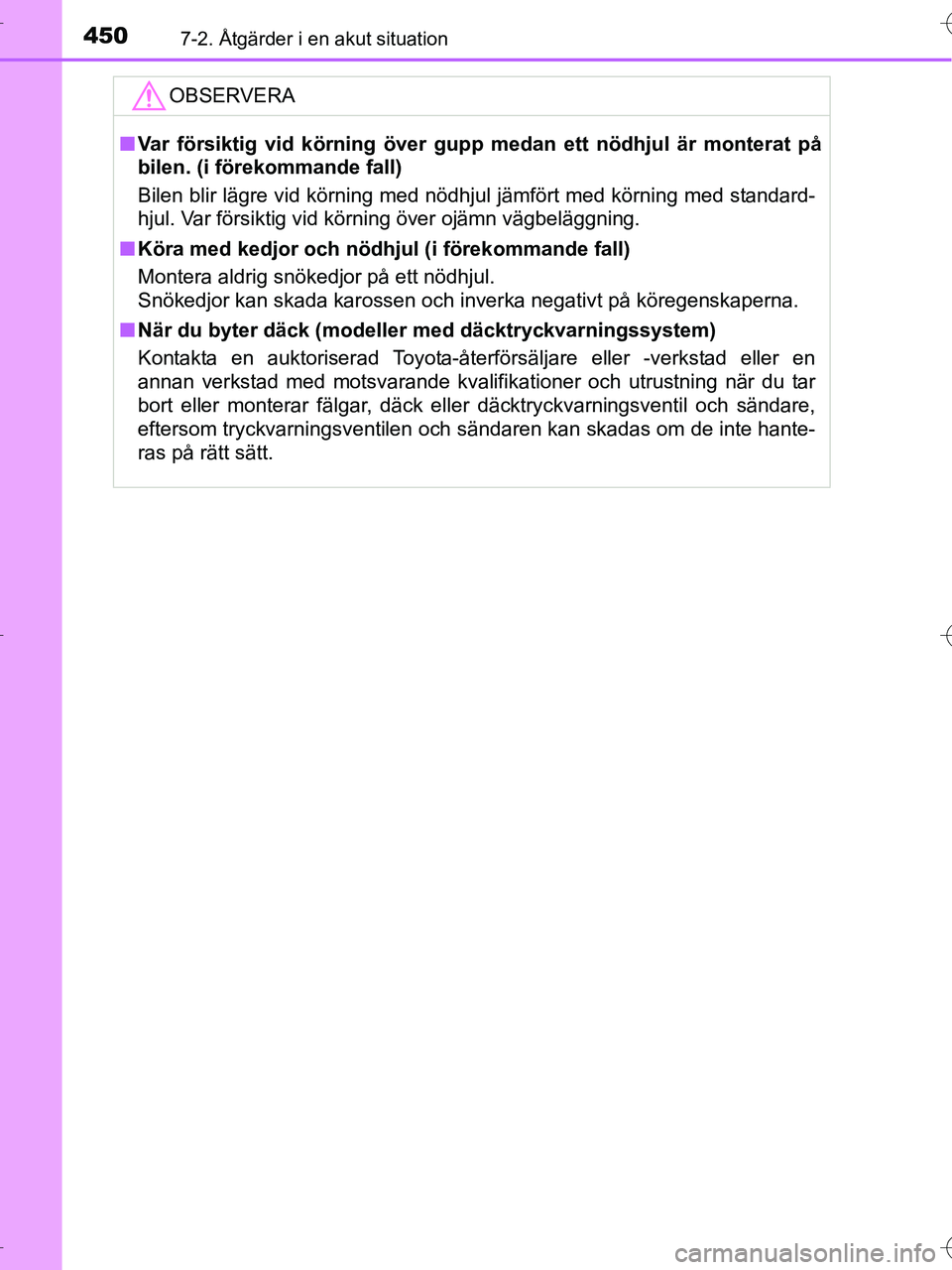

OBSERVERA
■Var försiktig vid körning över gupp medan ett nödhjul är monterat på
bilen. (i förekommande fall)
Bilen blir lägre vid körning med nödhjul jämfört med körning med standard-
hjul. Var försiktig vid körning över ojämn vägbeläggning.
■ Köra med kedjor och nödhjul (i förekommande fall)
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
■ När du byter däck (modeller med däcktryckvarningssystem)
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller en
annan verkstad med motsvarande kvalifikationer och utrustning när du tar
bort eller monterar fälgar, däck eller däcktryckvarningsventil och sändare,
eftersom tryckvarningsventilen och sändaren kan skadas om de inte hante-
ras på rätt sätt.
