TOYOTA RAV4 HYBRID 2017 Bruksanvisningar (in Swedish)

4918-1. Specifikationer
OM42B04SE
8
Bilens specifikationer
*1: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
*2: AWD-modeller

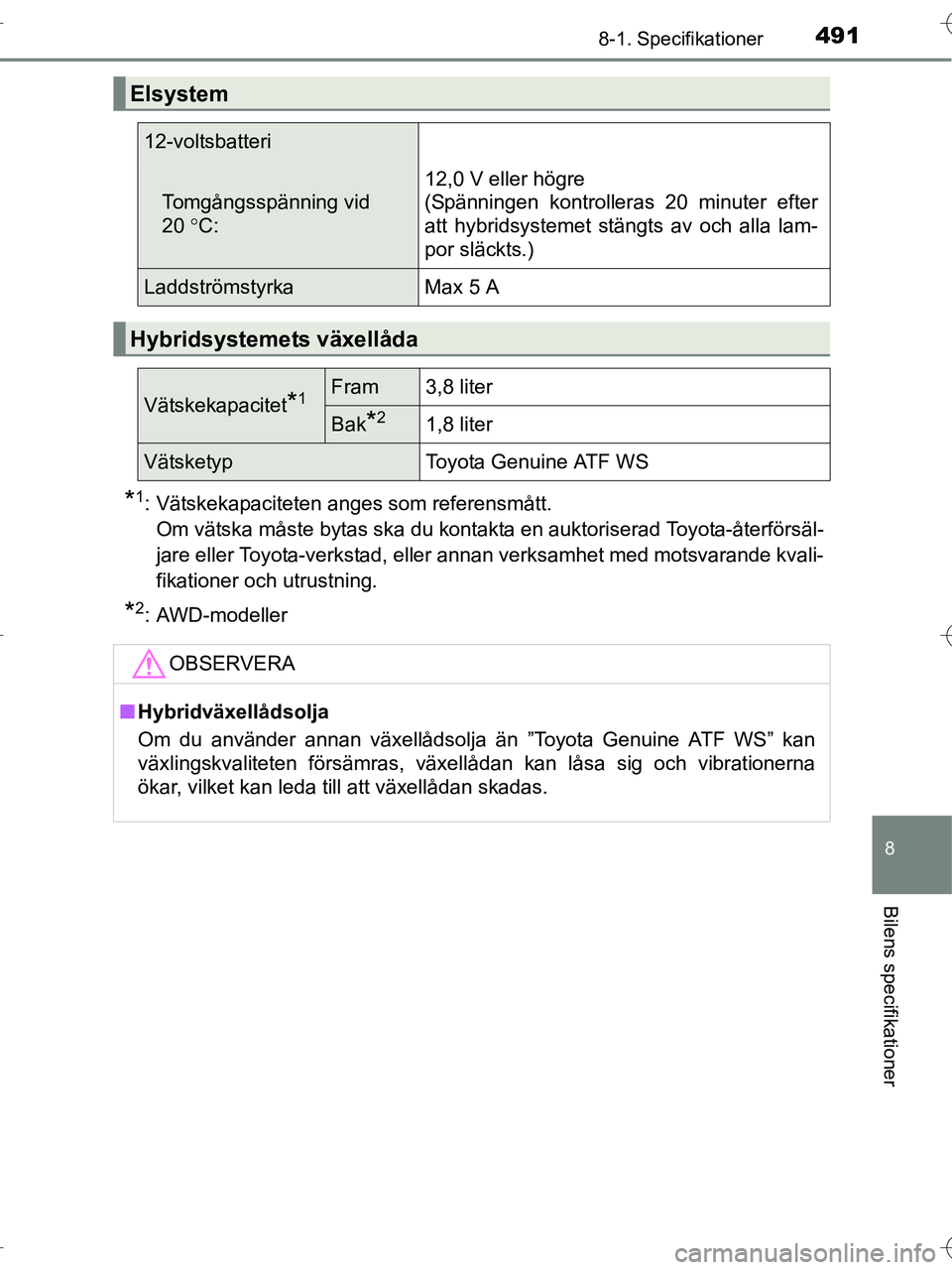

Elsystem
12-voltsbatteri
Tomgångsspänning vid
20 °C:
12,0 V eller högre
(Spänningen kontrolleras 20 minuter efter
att hybridsystemet stängts av och alla lam-
por släckts.)
LaddströmstyrkaMax 5 A
Hybridsystemets växellåda
Vätskekapacitet*1Fram3,8 liter
Bak*21,8 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■ Hybridväxellådsolja
Om du använder annan växellådsolja än ”Toyota Genuine ATF WS” kan
växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM42B04SE.book Page 491 Wedne sday, September 7, 2016 1:34 AM

4928-1. Specifikationer
OM42B04SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 490 N ochhybridsystemet är igång
*2: Parkeringsbromsens pedalrörelse när den dras upp med kraften 200 N

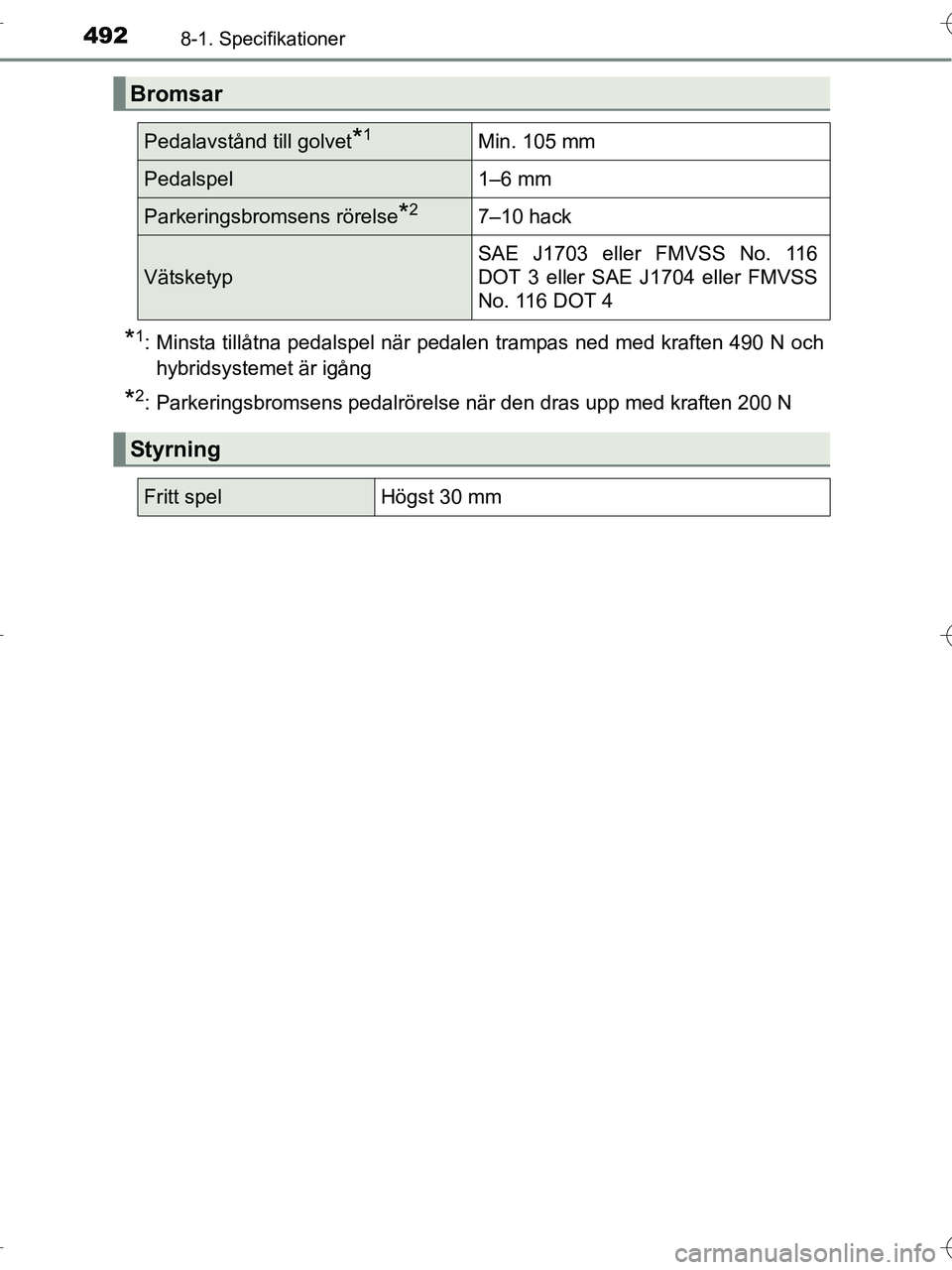

Bromsar
Pedalavstånd till golvet*1Min. 105 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*27–10 hack
Vätsketyp
SAE J1703 eller FMVSS No. 116
DOT 3 eller SAE J1704 eller FMVSS
No. 116 DOT 4
Styrning
Fritt spelHögst 30 mm
OM42B04SE.book Page 492 Wedne sday, September 7, 2016 1:34 AM

4938-1. Specifikationer
OM42B04SE
8
Bilens specifikationer
XTyp A och B
*: Lufttrycket i däcken varierar i olika länder. Kontrollera däcktrycket på infor-mationsdekalen för att fastställa vilket däcktryck som rekommenderas för
din bil. ( →Sid. 376)
XTy p C
XTy p D

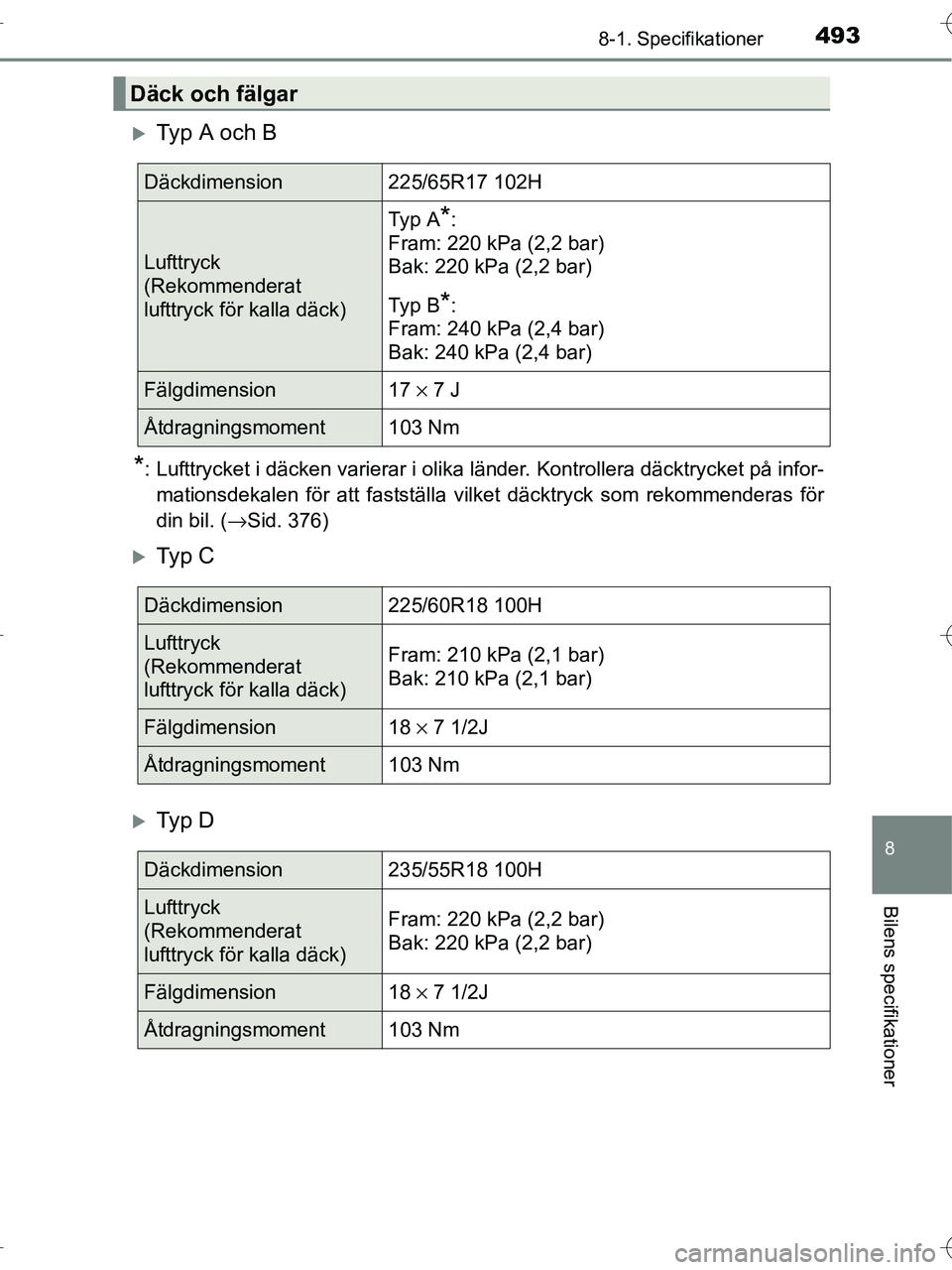

Däck och fälgar
Däckdimension225/65R17 102H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Ty p A*:
Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Ty p B
*:
Fram: 240 kPa (2,4 bar)
Bak: 240 kPa (2,4 bar)
Fälgdimension17 × 7 J
Åtdragningsmoment103 Nm
Däckdimension225/60R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 210 kPa (2,1 bar)
Bak: 210 kPa (2,1 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
Däckdimension235/55R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
OM42B04SE.book Page 493 Wedne sday, September 7, 2016 1:34 AM

4948-1. Specifikationer
OM42B04SE
XNödhjul (i förekommande fall)
■Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
DäckdimensionT165/80D17 104M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17 × 4T
Åtdragningsmoment103 Nm
Glödlampor
GlödlamporWTy p
Exteriör
Strålkastare (halogenstrålkastare)55A
Dimljus, fram*19B
Körriktningsvisare, fram21C
Körriktningsvisare, bak21C
Backlampor16D
Nummerskyltsbelysning5D
Interiör
Sminkspegelbelysning8D
Kupébelysning (fram)/läslampor5D
Kupébelysning (bak)8E
Bagagerumsbelysning5D
A: HIR2 halogenlampor
B: H16 halogenlampor
C: Kilsockel (gul) D: Glassockellampa (klarglas)
E: Spollampa (genomskinlig)
*: I förekommande fall
OM42B04SE.book Page 494 Wedne sday, September 7, 2016 1:34 AM

4958-1. Specifikationer
OM42B04SE
8
Bilens specifikationer

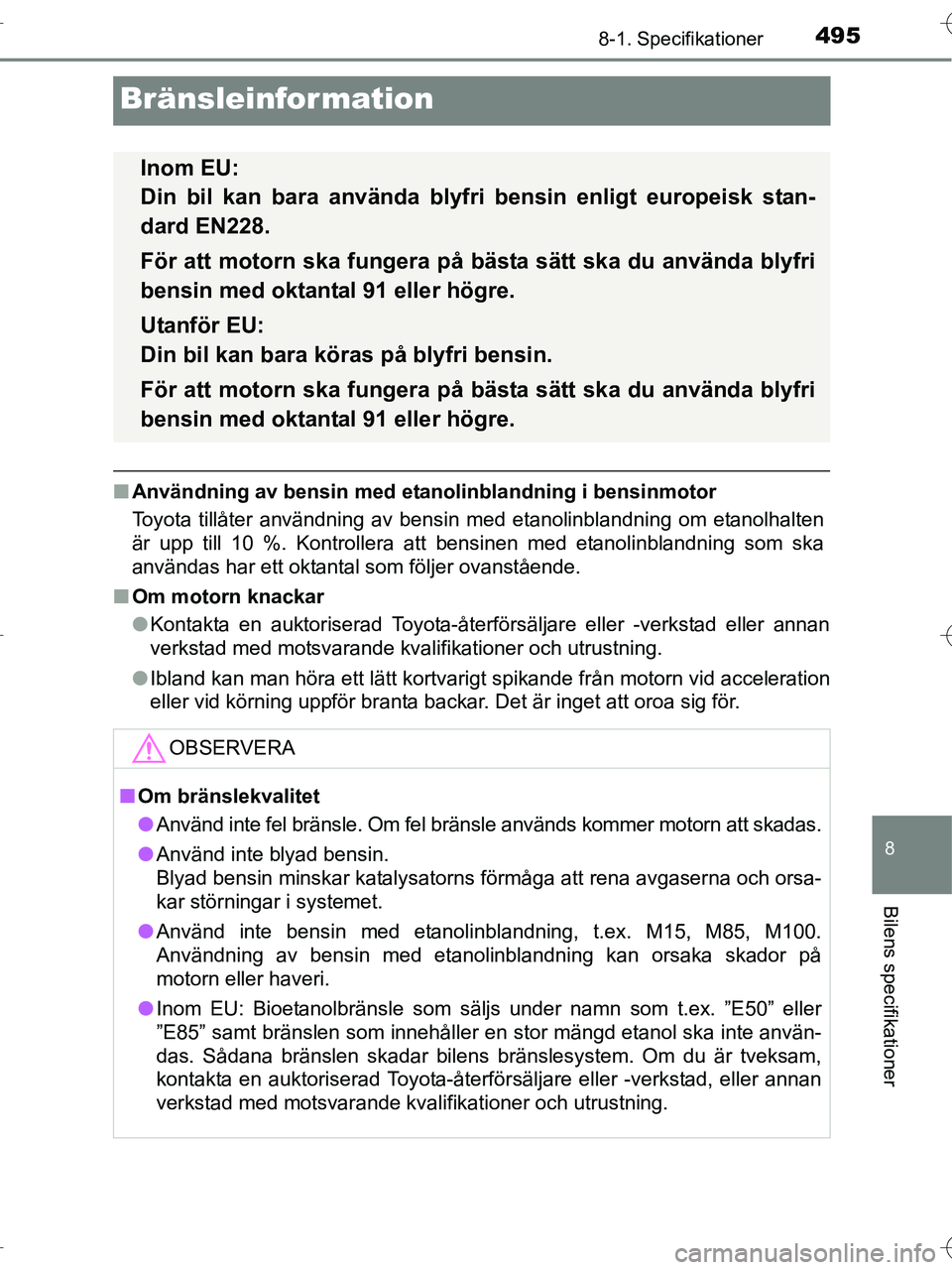

Bränsleinformation
■Användning av bensin med etanolinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är upp till 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
■ Om motorn knackar
●Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk stan-
dard EN228.
För att motorn ska fungera på bästa sätt ska du använda blyfri
bensin med oktantal 91 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt ska du använda blyfri
bensin med oktantal 91 eller högre.
OBSERVERA
■Om bränslekvalitet
● Använd inte fel bränsle. Om fel bränsle används kommer motorn att skadas.
● Använd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåga att rena avgaserna och orsa-
kar störningar i systemet.
● Använd inte bensin med etanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med etanolinblandning kan orsaka skador på
motorn eller haveri.
● Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Sådana bränslen skadar bilens bränslesystem. Om du är tveksam,
kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
OM42B04SE.book Page 495 Wedne sday, September 7, 2016 1:34 AM

4968-1. Specifikationer
OM42B04SE
OBSERVERA

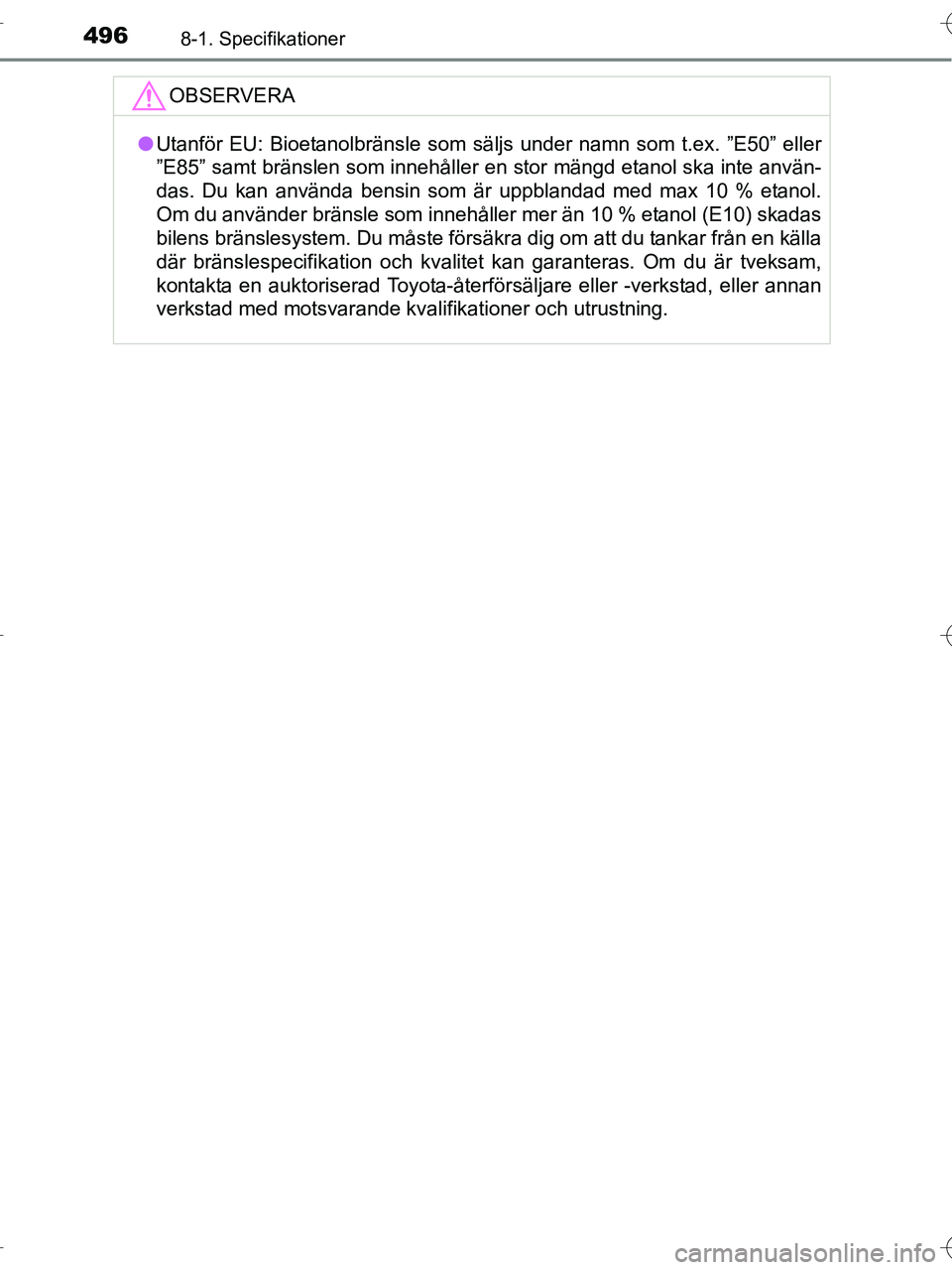

●Utanför EU: Bioetanolbränsle som sä ljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. Om du är tveksam,
kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
OM42B04SE.book Page 496 Wedne sday, September 7, 2016 1:34 AM

4978-2. Specialinställning
OM42B04SE
8
Bilens specifikationer

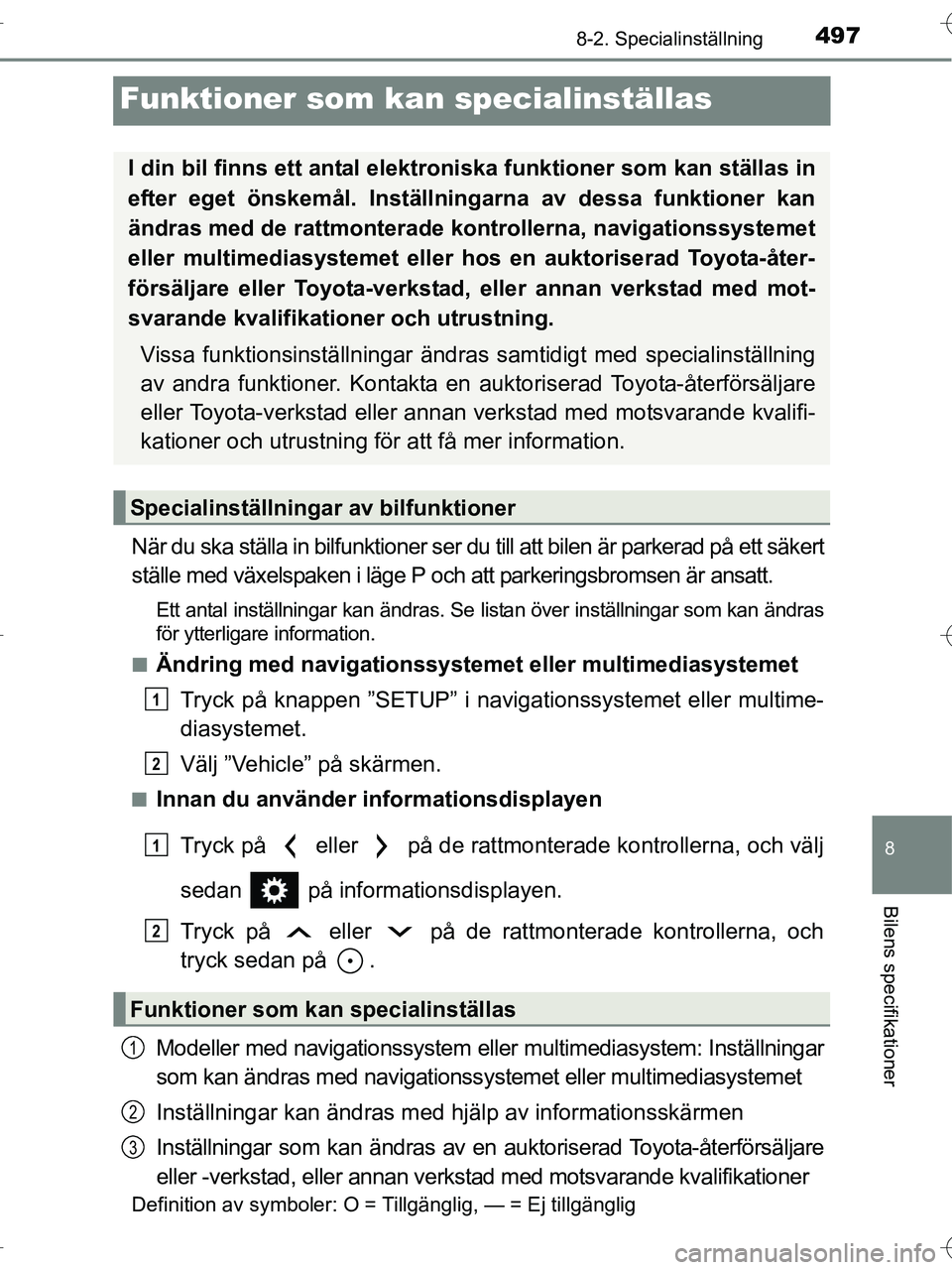

Funktioner som kan specialinställas
När du ska ställa in bilfunktioner ser du till att bilen är parkerad på ett säkert
ställe med växelspaken i läge P och att parkeringsbromsen är ansatt.
Ett antal inställningar kan ändras. Se listan över inställningar som kan ändras
för ytterligare information.
■
Ändring med navigationssystemet eller multimediasystemet
Tryck på knappen ”SETUP” i navigat ionssystemet eller multime-
diasystemet.
Välj ”Vehicle” på skärmen.
■Innan du använder informationsdisplayen
Tryck på eller på de rattmonterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna, och
tryck sedan på .
Modeller med navigationssystem elle r multimediasystem: Inställningar
som kan ändras med navigationssystemet eller multimediasystemet
Inställningar kan ändras med hjälp av informationsskärmen
Inställningar som kan ändras av en auktoriserad Toyota-återförsäljare
eller -verkstad, eller annan verkstad med motsvarande kvalifikationer
Definition av symboler: O = Tillgänglig, — = Ej tillgänglig
I din bil finns ett antal elektroniska funktioner som kan ställas in
efter eget önskemål. Inställningarna av dessa funktioner kan
ändras med de rattmonterade kont rollerna, navigationssystemet
eller multimediasystemet eller hos en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikati oner och utrustning.
Vissa funktionsinställningar ändras samtidigt med specialinställning
av andra funktioner. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning för att få mer information.
Specialinställningar av bilfunktioner
Funktioner som kan specialinställas
1
2
1
2
1
2
3
OM42B04SE.book Page 497 Wedne sday, September 7, 2016 1:34 AM

4988-2. Specialinställning
OM42B04SE■
Instrumentgrupp (
→Sid. 80 , 88)
*1: Grundinställningen varierar i olika länder.
*2: I förekommande fall
■
LDA (Aktiv körfilsvarning med styrningskontroll) (I förekom-
mande fall) ( →Sid. 232)
SyfteStandard-
inställningAnpassad
inställning
Språk*1Engelska
Franska
—O—
Spanska
Tyska
Italienska
Ryska
Turkiska
Enheter*1km (L/100 km)km (km/L)OO—miles (MPG)*2
EV, indikeringslampa På Avstängd — O —
Popup-displayPåAvstängd—O—
KontrastfärgLjusblå
Blå
—O—Orange
Gul
123
SyfteStandard-
inställningAnpassad
inställning
StyrningsassistansPåAvstängd—O—
Varningens känslighetStandardHög—O—
SvajvarningPåAvstängd—O—
Svajvarning, känslighetStandardLåg—O—Hög
123
OM42B04SE.book Page 498 Wedne sday, September 7, 2016 1:34 AM

4998-2. Specialinställning
OM42B04SE
8
Bilens specifikationer

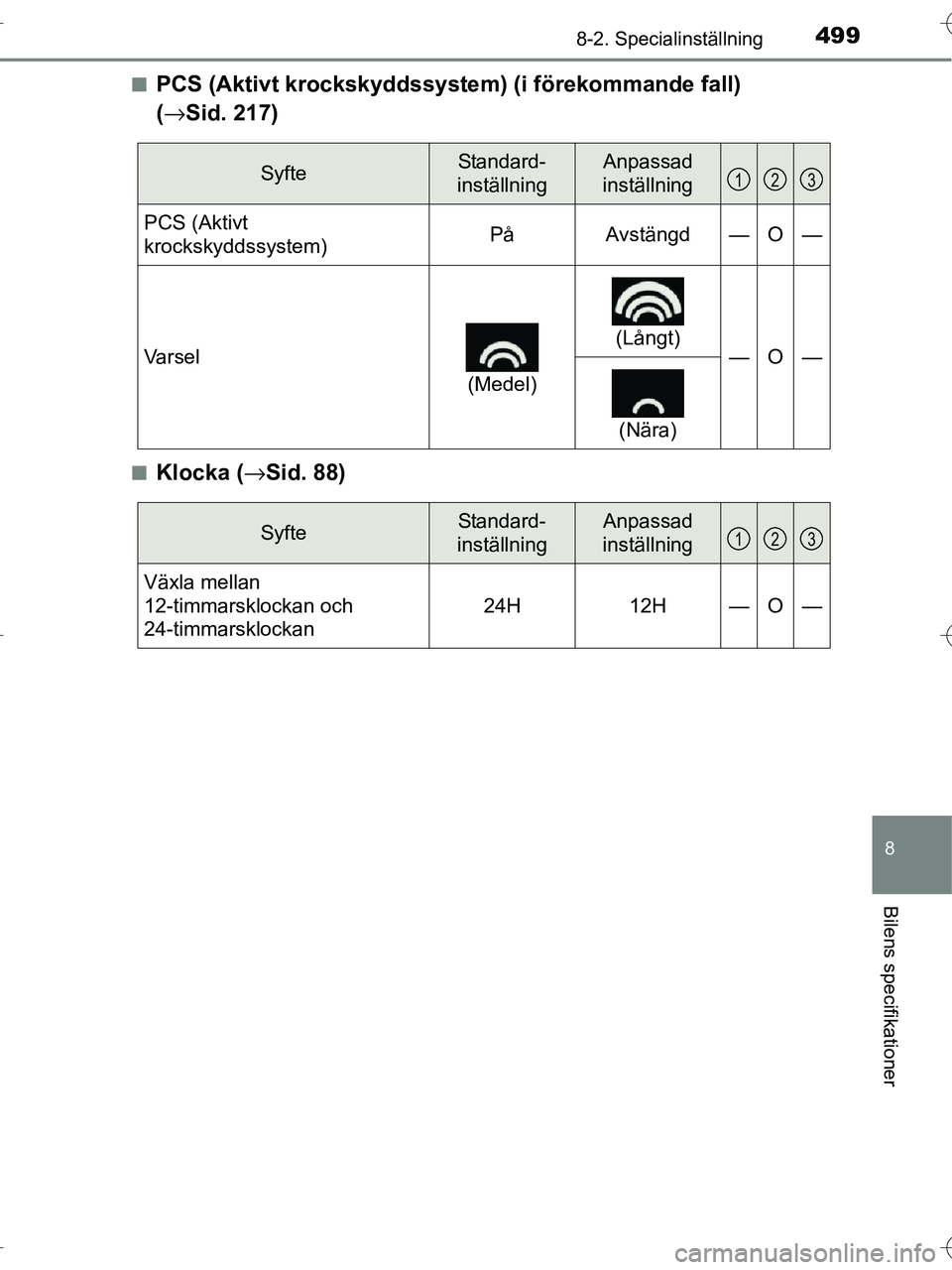

■PCS (Aktivt krockskyddssystem) (i förekommande fall)
(→ Sid. 217)
■Klocka ( →Sid. 88)
SyfteStandard-
inställningAnpassad
inställning
PCS (Aktivt
krockskyddssystem)PåAvstängd—O—
Va r s e l
(Medel)

(Långt)
—O—

(Nära)
123
SyfteStandard-
inställningAnpassad
inställning
Växla mellan
12-timmarsklockan och
24-timmarsklockan
24H12H—O—
123
OM42B04SE.book Page 499 Wedne sday, September 7, 2016 1:34 AM

5008-2. Specialinställning
OM42B04SE■
Elbaklucka*1 (
→ Sid. 106)
*1: I förekommande fall
*2: När draganordningen är monterad kan den rörelsestyrda sensorn inte
fungera.
*3: Öppningsläget ställs in med reglaget till elbakluckan ( →Sid. 110)
SyfteStandard-
inställningAnpassad
inställning
Rörelsestyrd sensor*1, 2PåAvstängd—OO
Öppningsvinkel5
1 till 4
—O—Användarin- ställning
*3
Summertonens ljudvolym31—O—2
Summerton
När bak-
luckan börjar
röra sig: På
Medan bak- luckan är i
rörelse:
Avstängd
Alla på
——O
Alla av
När bak-
luckan börjar röra sig:
Avstängd
Medan bak- luckan är i
rörelse: På
123
