5006-3. Zelf uit te voeren onderhoud
Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en erns tig letsel veroorzaken.

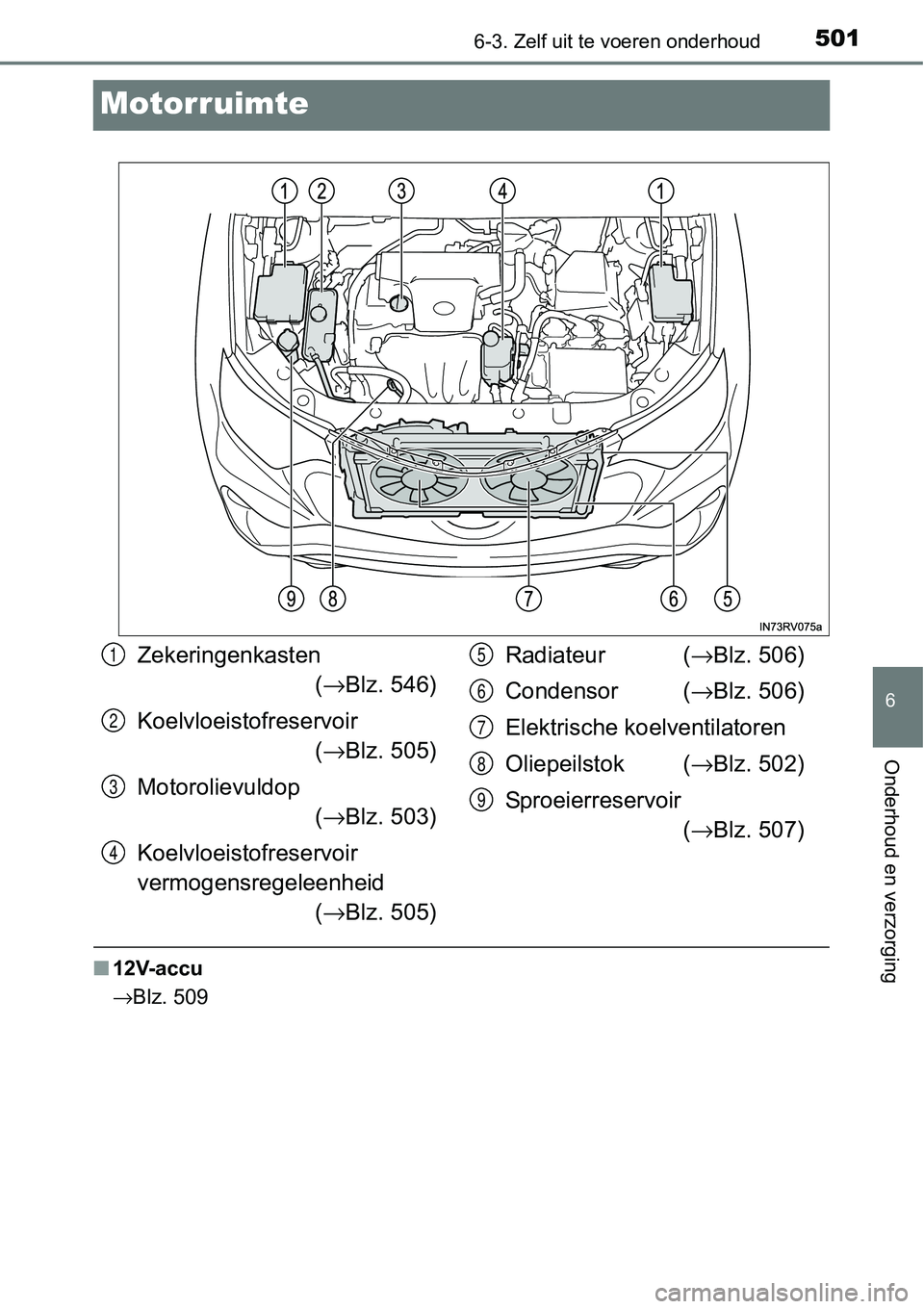

5016-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
Motorruimte
■12V-accu
→Blz. 509
Zekeringenkasten
(→ Blz. 546)
Koelvloeistofreservoir (→ Blz. 505)
Motorolievuldop (→ Blz. 503)
Koelvloeistofreservoir
vermogensregeleenheid (→ Blz. 505) Radiateur (
→Blz. 506)
Condensor ( →Blz. 506)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 502)
Sproeierreservoir (→ Blz. 507)1
2
3
4
5
6
7
8
9

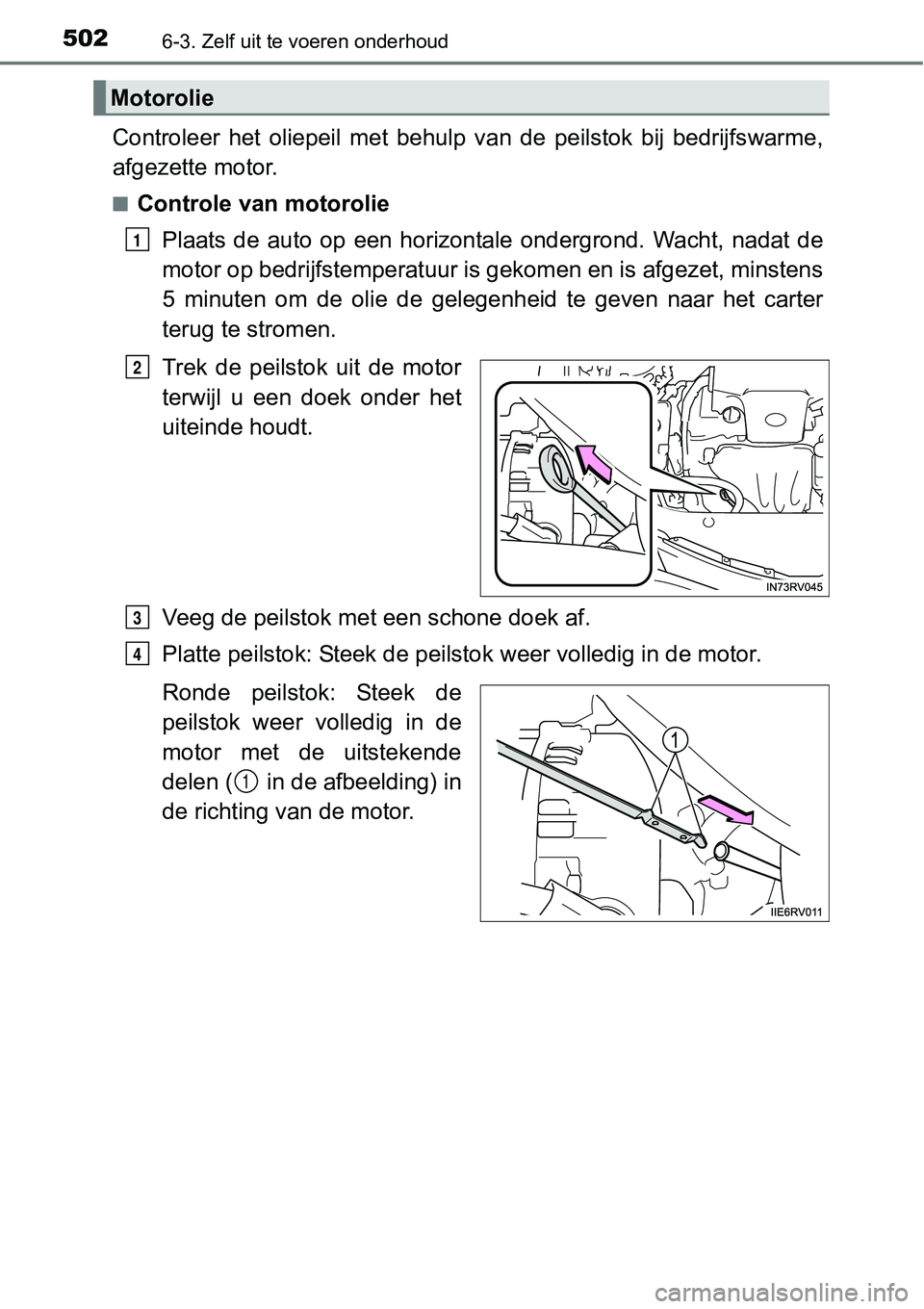

5026-3. Zelf uit te voeren onderhoud
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Platte peilstok: Steek de peilstok weer volledig in de motor.
Ronde peilstok: Steek de
peilstok weer volledig in de
motor met de uitstekende
delen ( in de afbeelding) in
de richting van de motor.
Motorolie
1
2
3
4
1

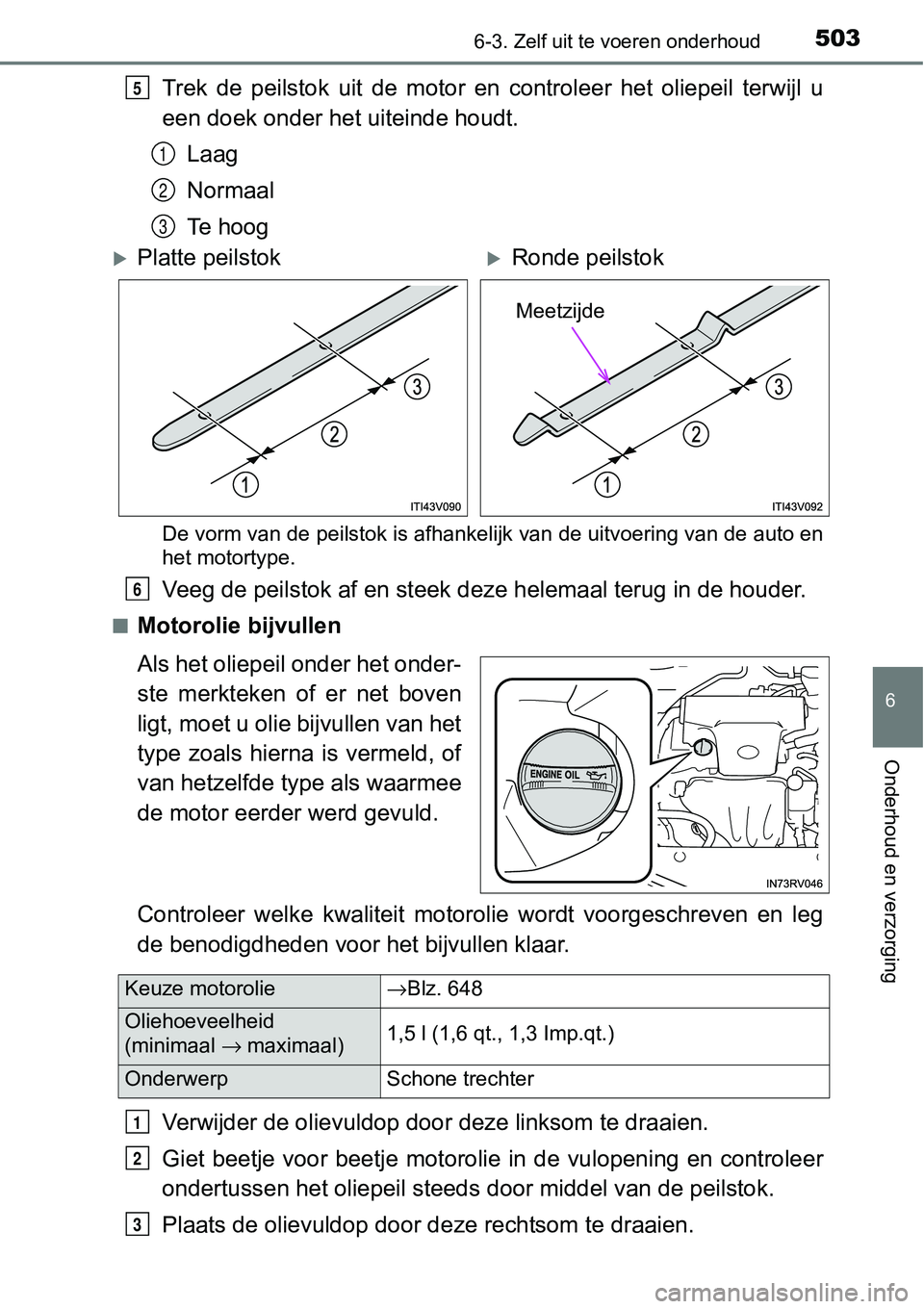

5036-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de auto en
het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door de ze rechtsom te draaien.
5
1
2
3
Platte peilstokRonde peilstok
Meetzijde
6
Keuze motorolie→Blz. 648
Oliehoeveelheid
(minimaal → maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3

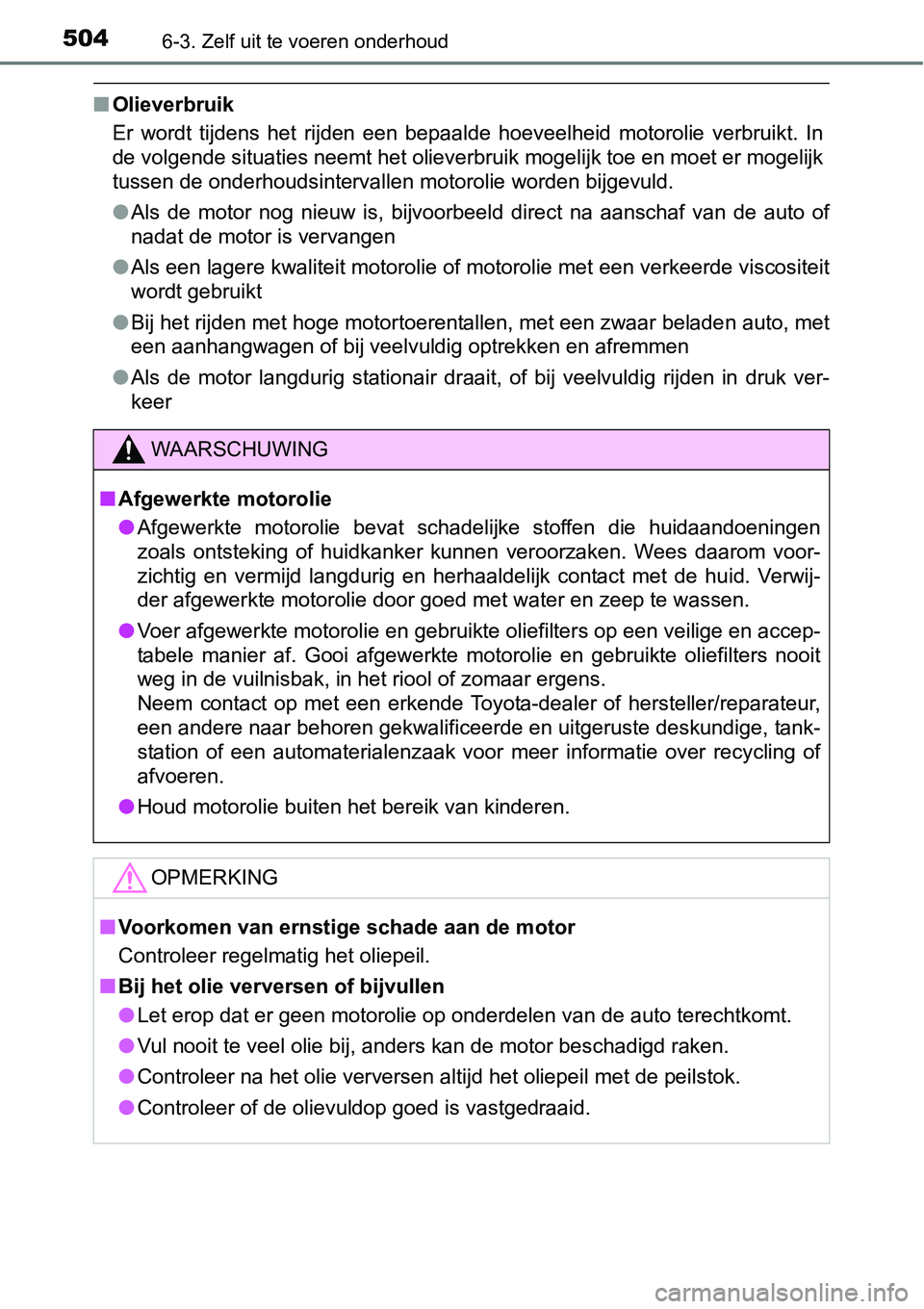

5046-3. Zelf uit te voeren onderhoud
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar belade n auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationai r draait, of bij veelvuldig rijden in druk ver-
keer
WAARSCHUWING
■ Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeni ngen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de hu id. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefi lters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over rec ycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd rake n.
● Controleer na het olie verversen altijd het oliepeil met de pei lstok.
● Controleer of de olievuldop goed is vastgedraaid.

5056-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
het FULL- en het LOW- streepje bevindt.
■Koelvloeistofreservoir
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 635)
■
Koelvloeistofreservoir vermogensregeleenheid Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 635)
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organisch e zuren, zon-
der silicaat, amine, nitriet en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages i n het koel-
systeem.
Koelvloeistof
1
2
3
1
2
3

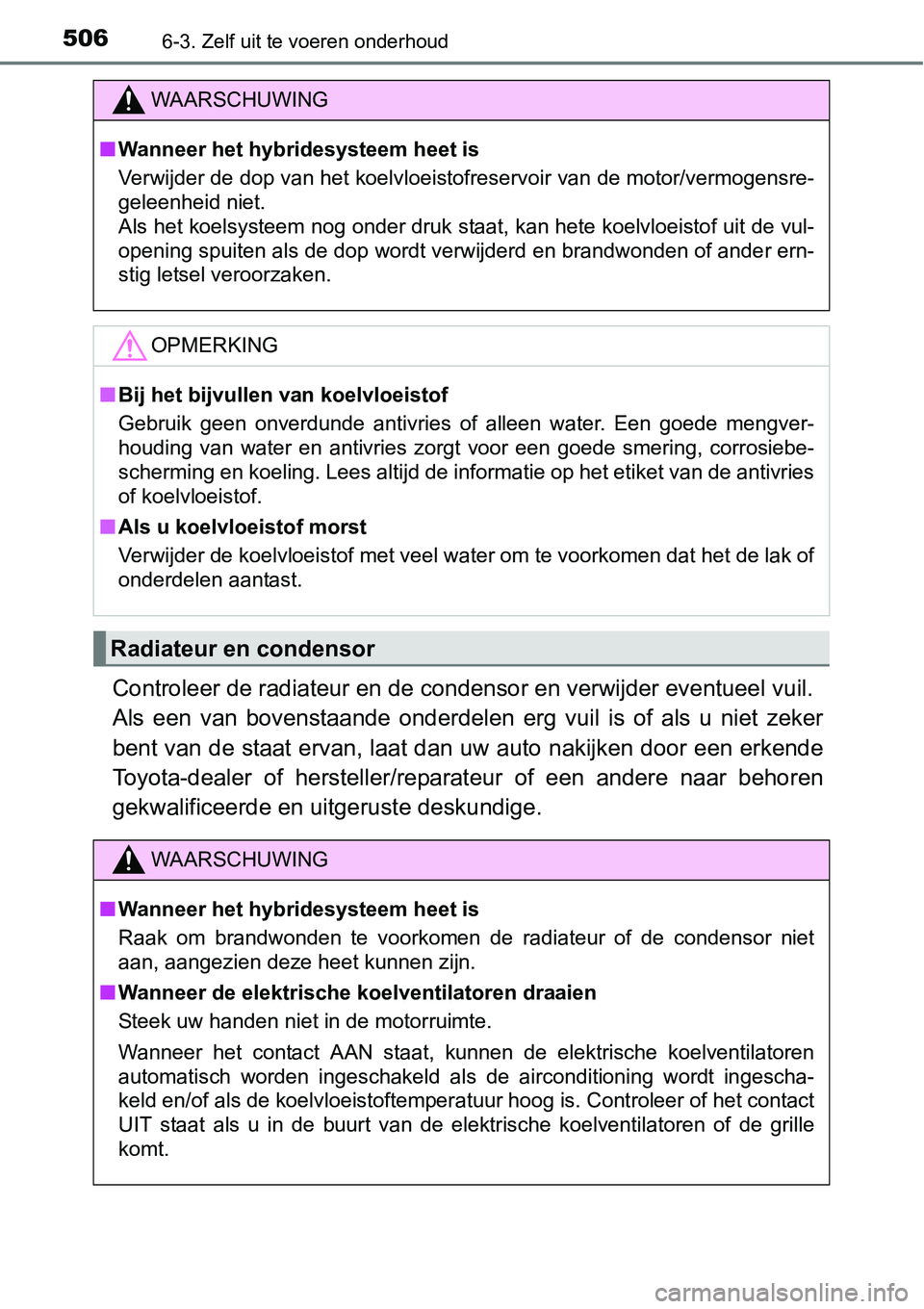

5066-3. Zelf uit te voeren onderhoud
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet z eker
bent van de staat ervan, laat dan uw auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeisto f uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of a nder ern-
stig letsel veroorzaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede me ngver-
houding van water en antivries zorgt voor een goede smering, co rrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat h et de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor n iet
aan, aangezien deze heet kunnen zijn.
■ Wanneer de elektrische koelventilatoren draaien
Steek uw handen niet in de motorruimte.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. Controleer of het contact
UIT staat als u in de buurt van de elektrische koelventilatoren of de grille
komt.

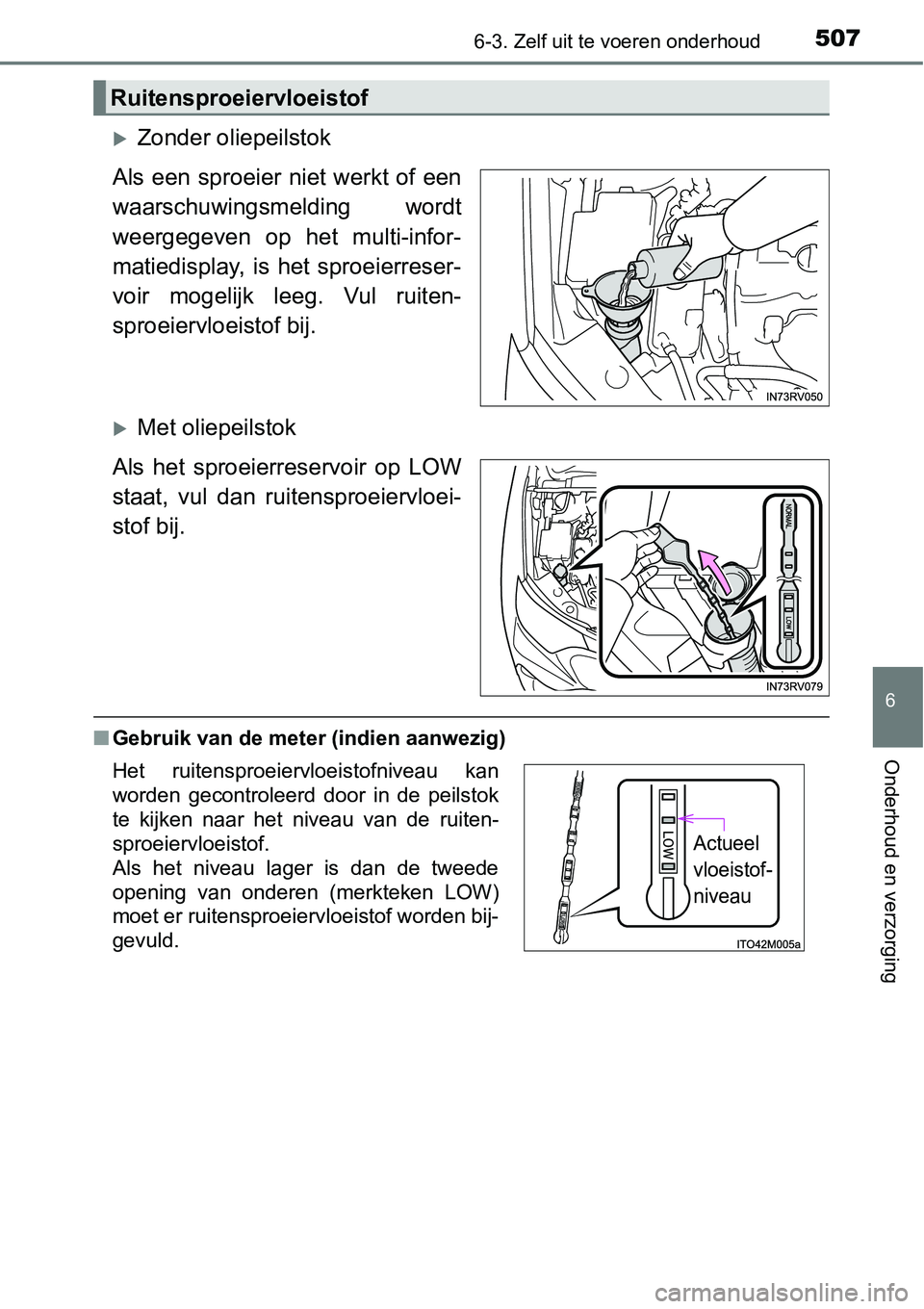

5076-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
Zonder oliepeilstok
Als een sproeier niet werkt of een
waarschuwingsmelding wordt
weergegeven op het multi-infor-
matiedisplay, is het sproeierreser-
voir mogelijk leeg. Vul ruiten-
sproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW
staat, vul dan ruitensproeiervloei-
stof bij.
■ Gebruik van de meter (indien aanwezig)
Ruitensproeiervloeistof
Het ruitensproeiervloeistofniveau kan
worden gecontroleerd door in de peilstok
te kijken naar het niveau van de ruiten-
sproeiervloeistof.
Als het niveau lager is dan de tweede
opening van onderen (merkteken LOW)
moet er ruitensproeiervloeistof worden bij-
gevuld.
Actueel
vloeistof-
niveau

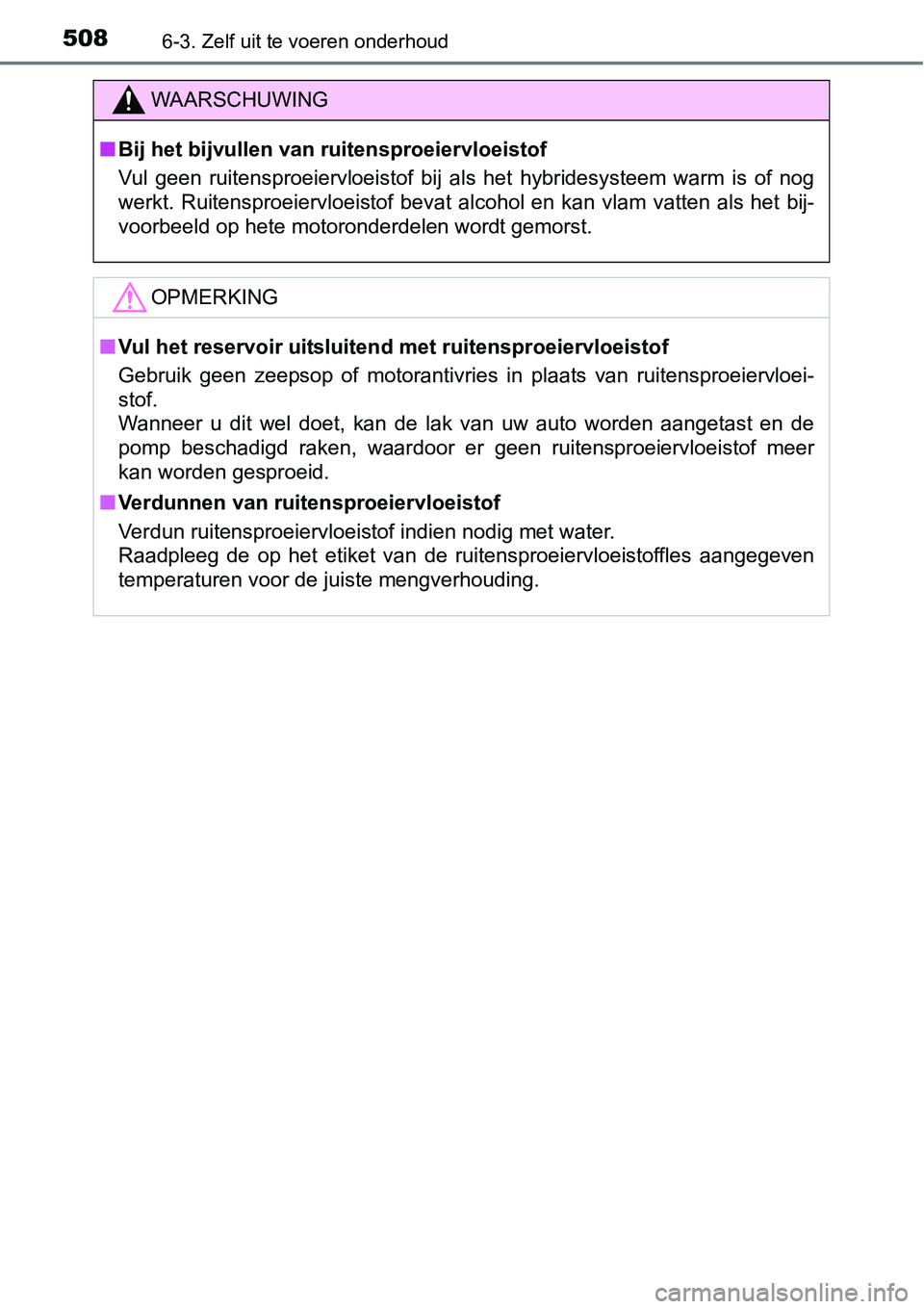

5086-3. Zelf uit te voeren onderhoud
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem war m is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend m et ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.

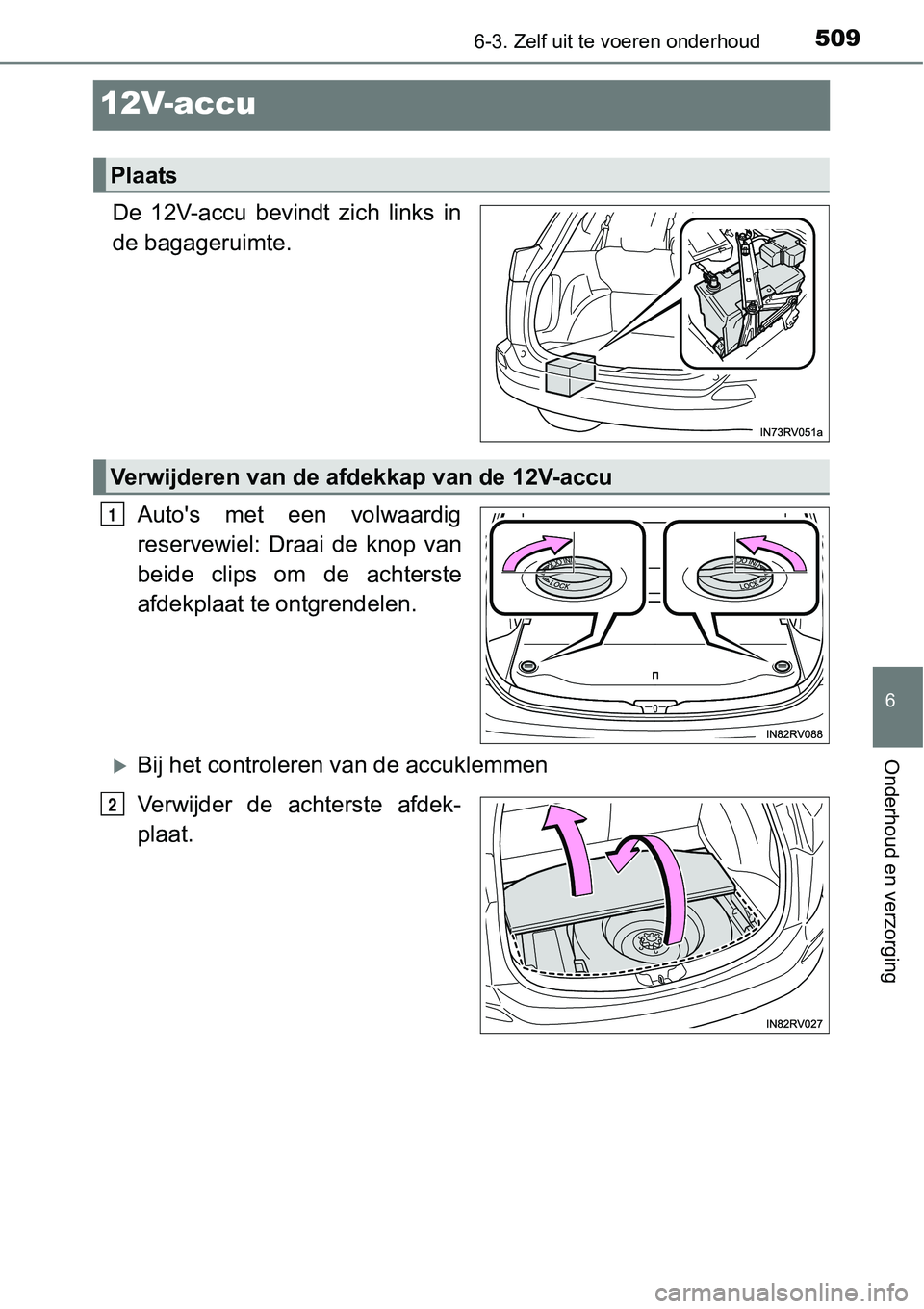

5096-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
12V-accu
De 12V-accu bevindt zich links in
de bagageruimte.
Auto's met een volwaardig
reservewiel: Draai de knop van
beide clips om de achterste
afdekplaat te ontgrendelen.
Bij het controleren van de accuklemmen
Verwijder de achterste afdek-
plaat.
Plaats
Verwijderen van de afdekkap van de 12V-accu
1
2
