5406-3. Zelf uit te voeren onderhoud
OPMERKING

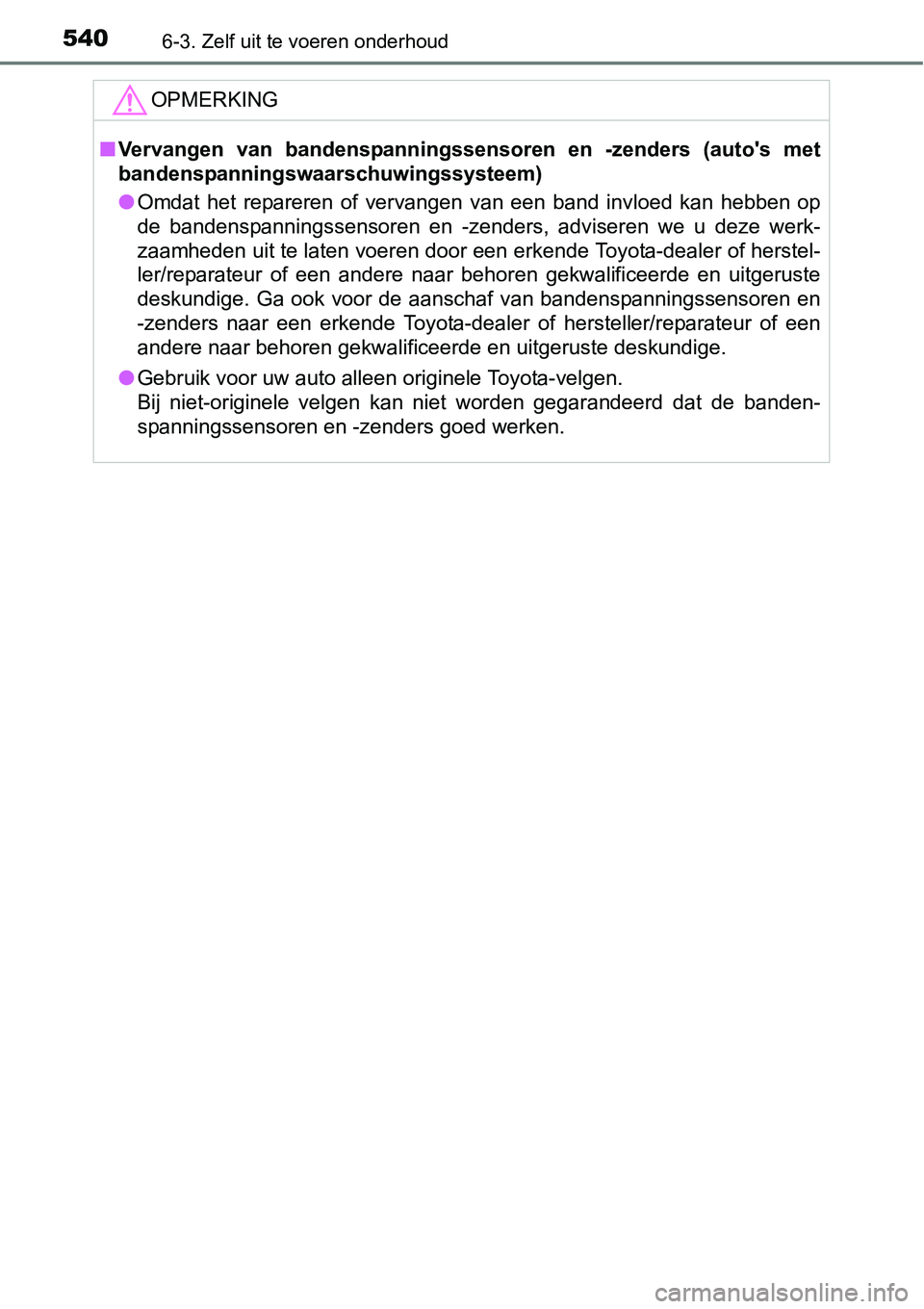

■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.

5416-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging

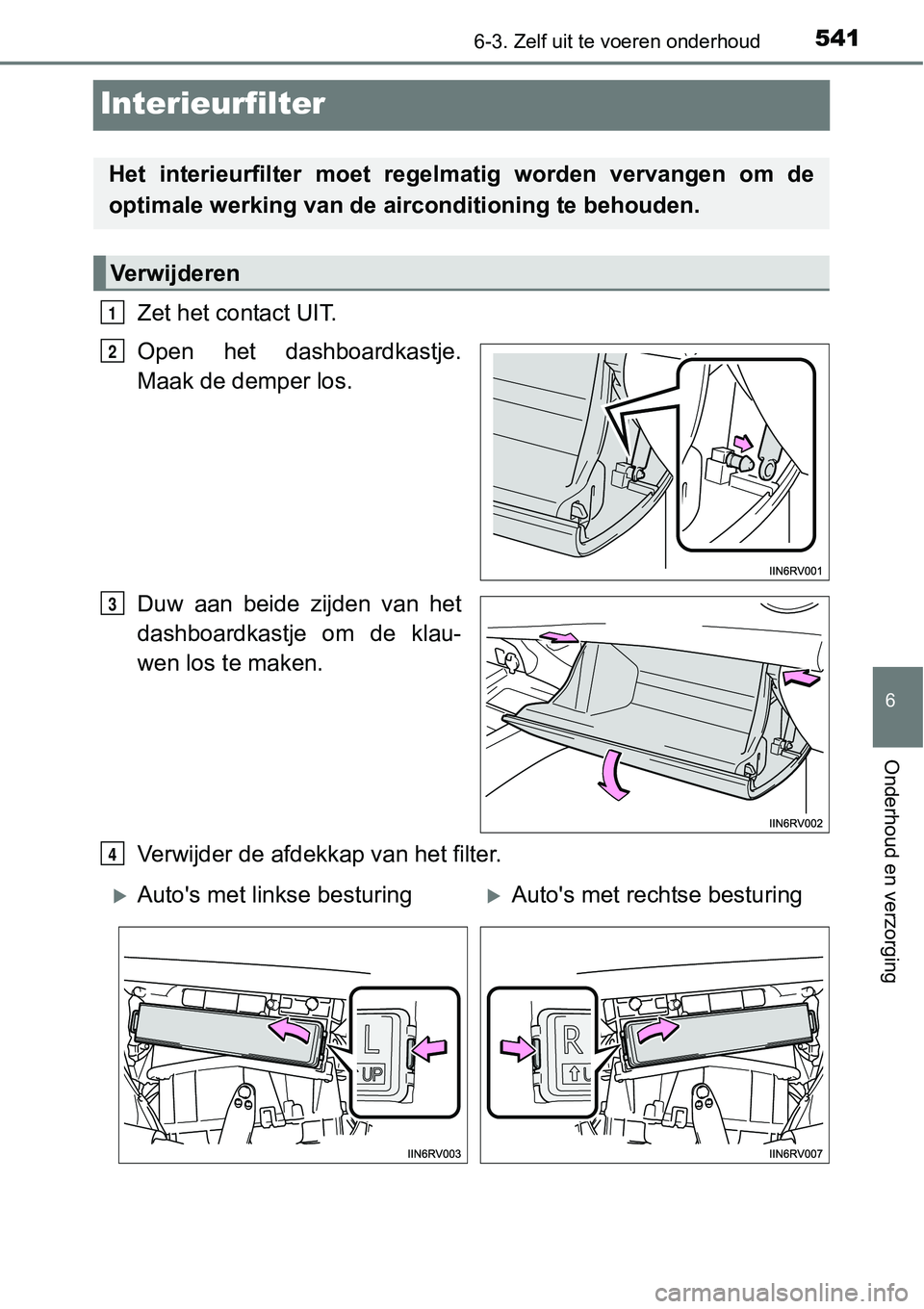

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
Verwijder de afdekkap van het filter.
Het interieurfilter moet regelm atig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
1
2
3
4
Auto's met linkse besturingAuto's met rechtse besturing

5426-3. Zelf uit te voeren onderhoud

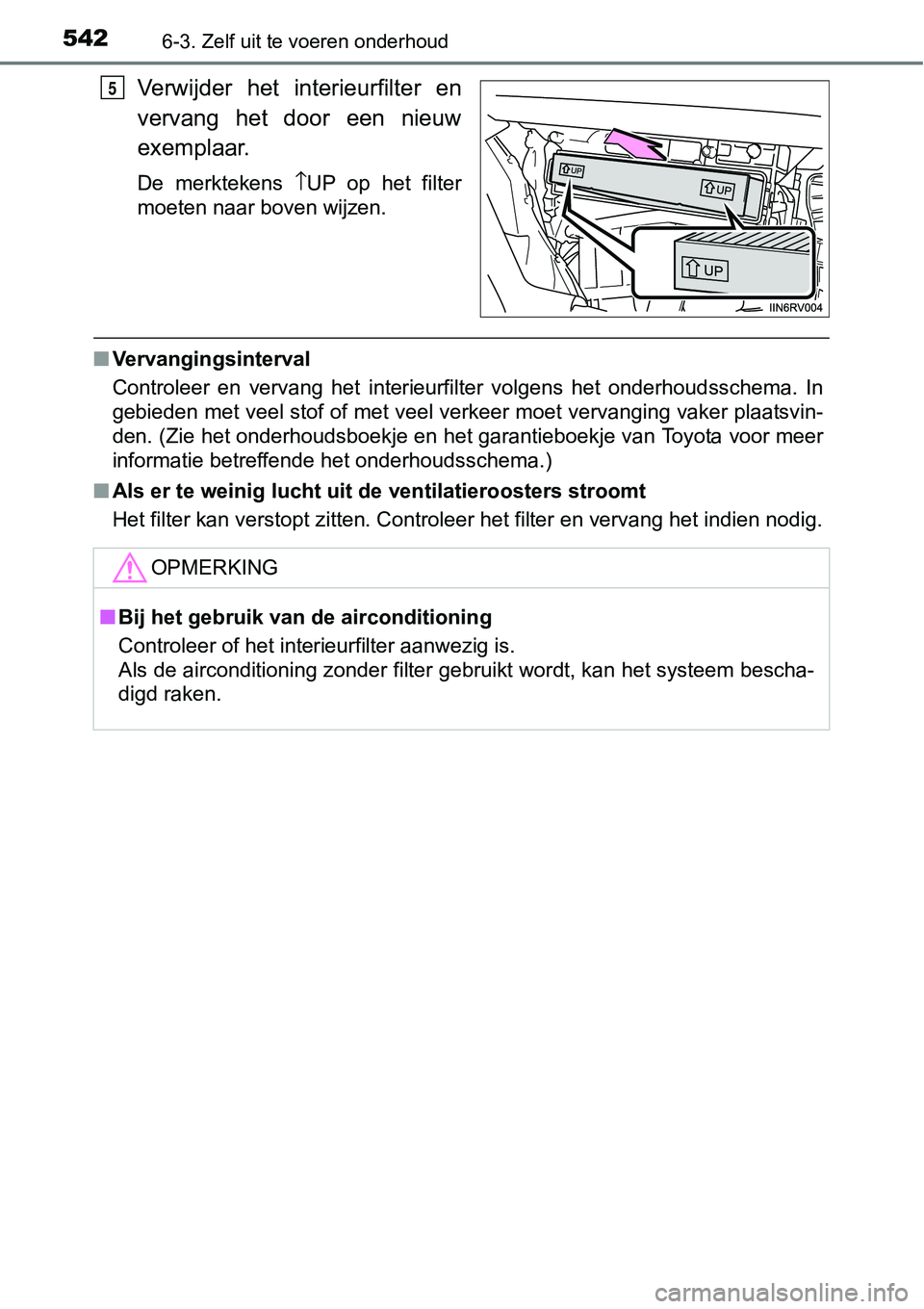

Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens \bUP op het filter
moeten naar boven wijzen.
■ Vervangingsinterval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje en het garantieboekje van Toyota voor meer
informatie betreffende het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
5
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het sy steem bescha-
digd raken.

5436-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging

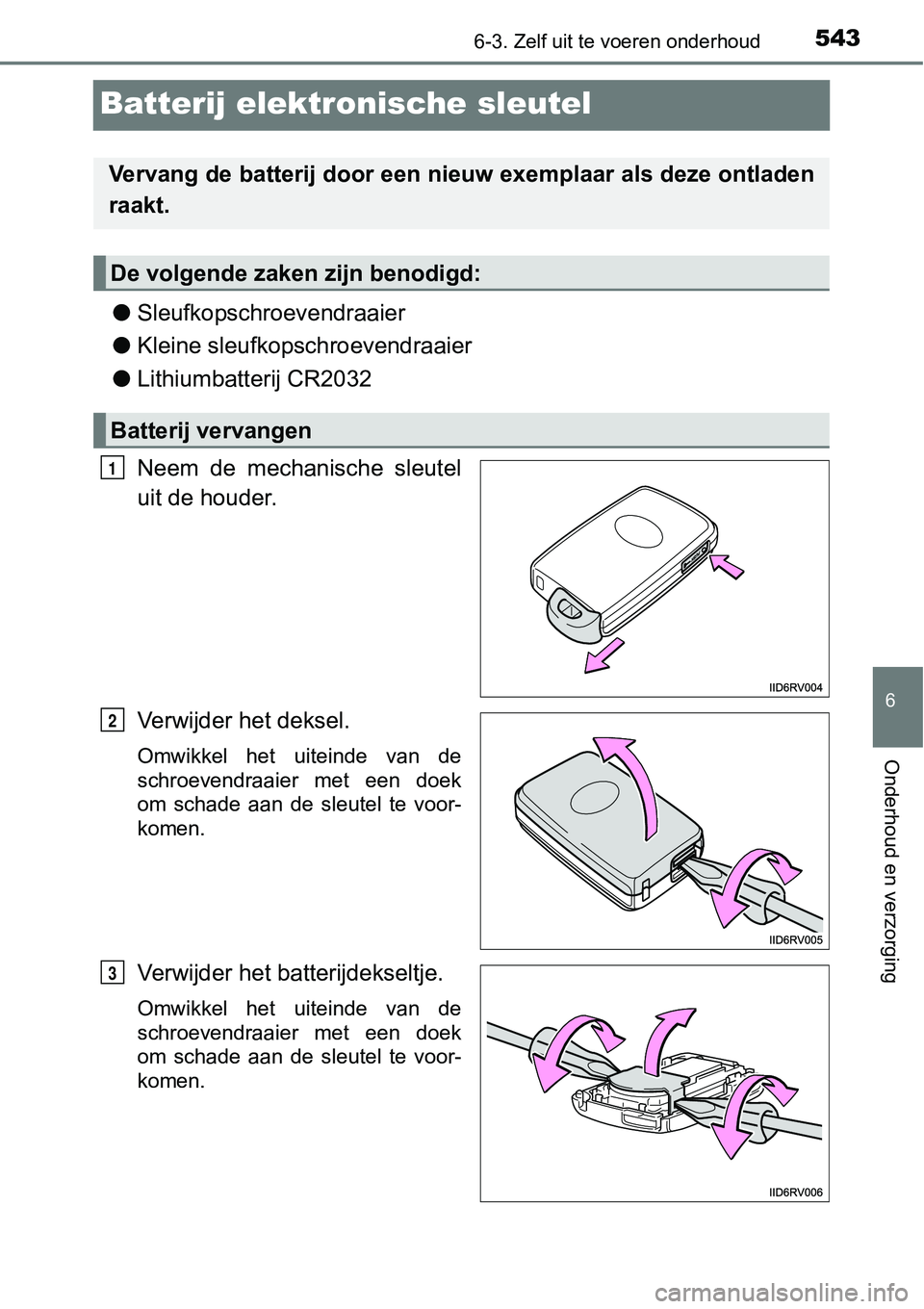

Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● Lithiumbatterij CR2032
Neem de mechanische sleutel
uit de houder.
Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het batterijdekseltje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
3

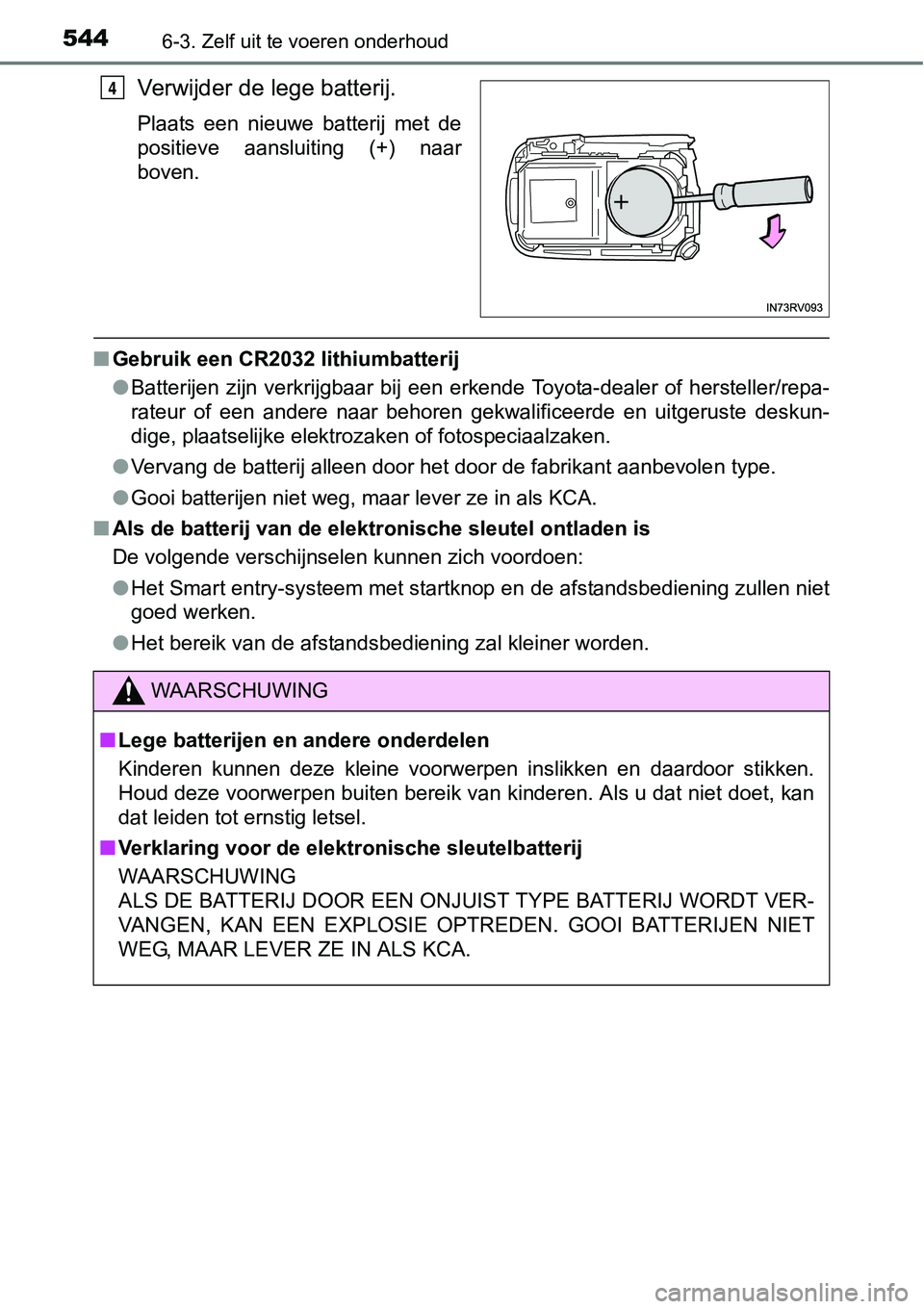

5446-3. Zelf uit te voeren onderhoud
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening z ullen niet
goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
4
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de elektronische sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.

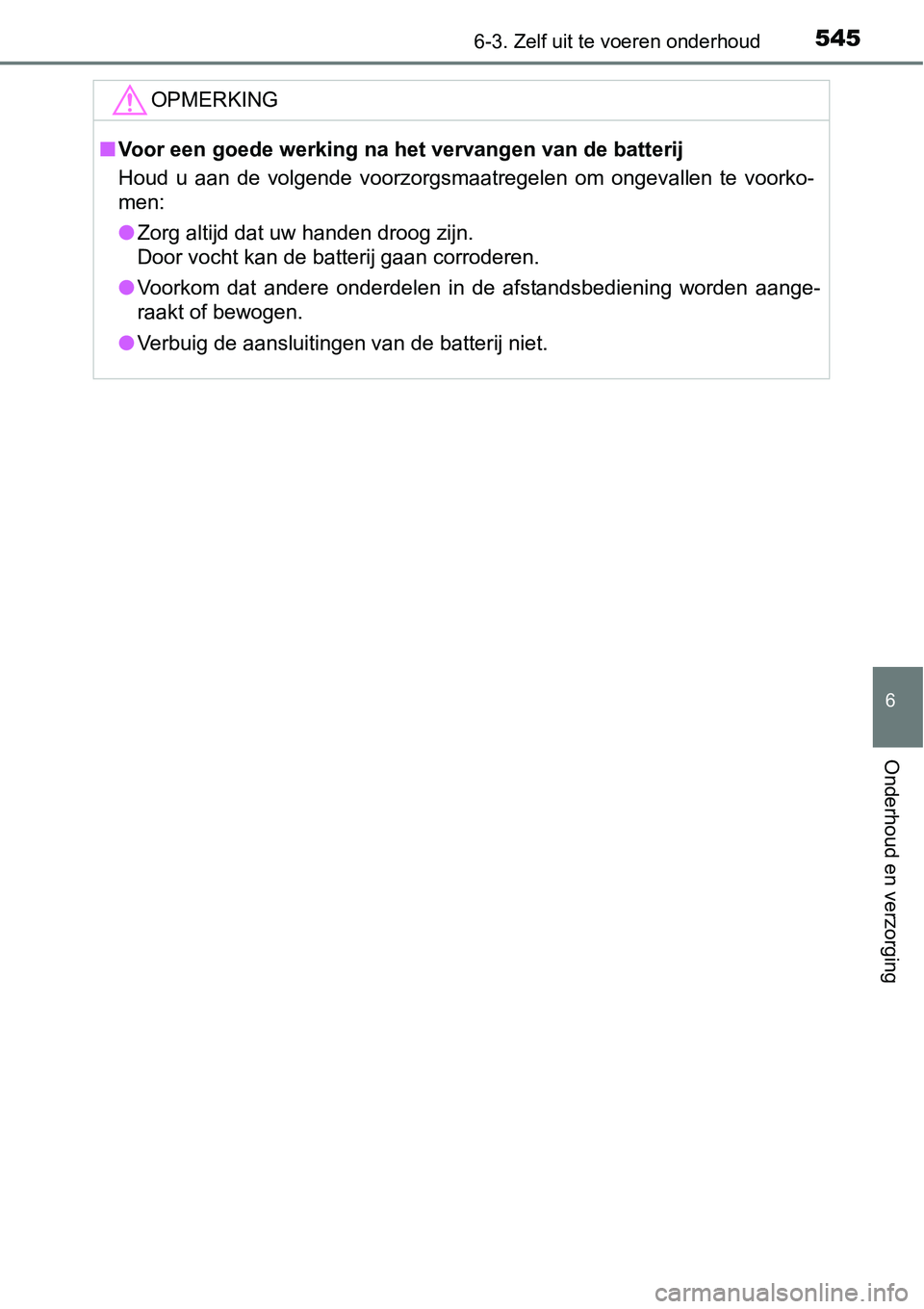

5456-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
OPMERKING
■Voor een goede werking na h et vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.

5466-3. Zelf uit te voeren onderhoud

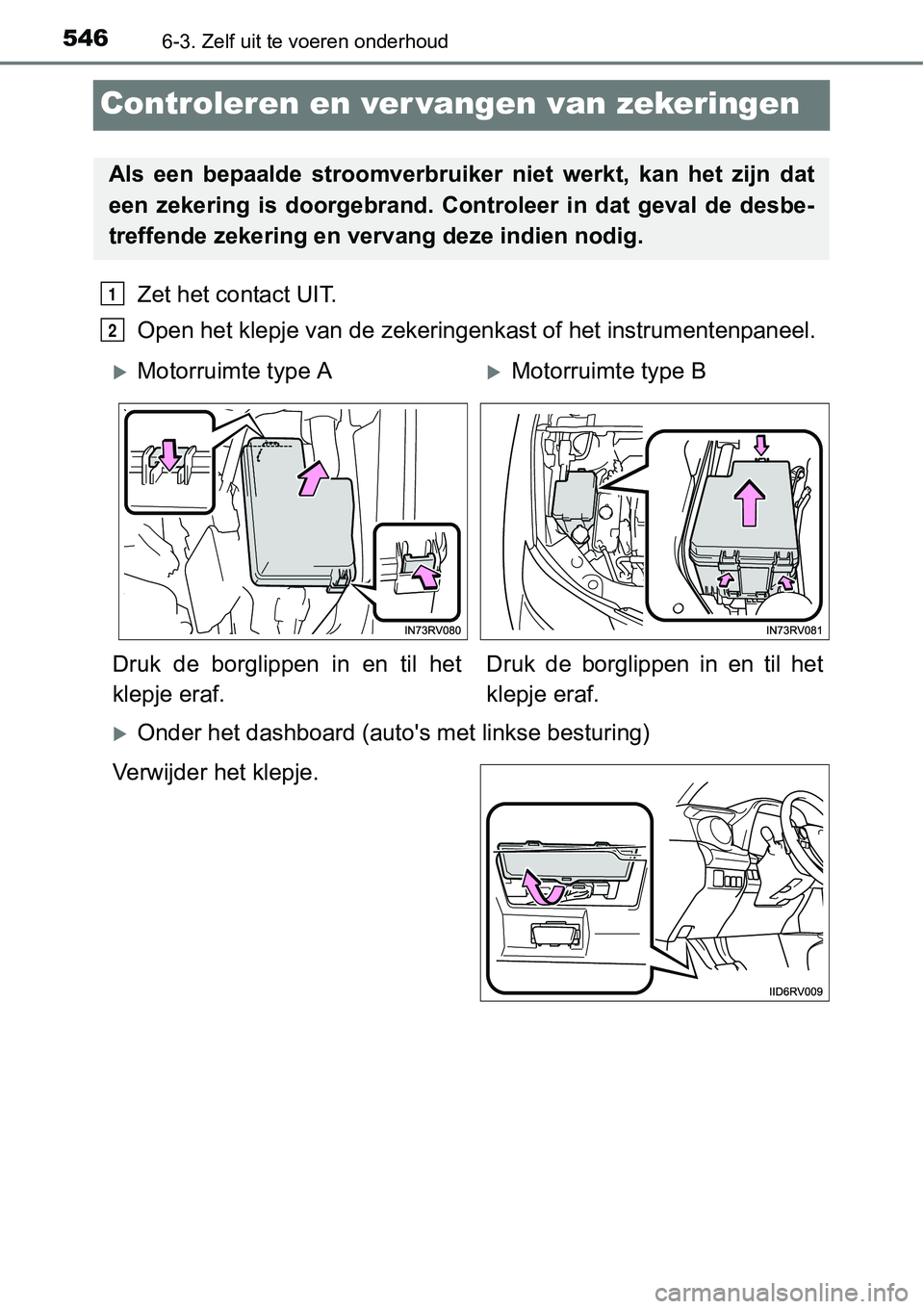

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het klepje van de zekeringenkast of het instrumentenpaneel.
Onder het dashboard (auto's met linkse besturing)
Verwijder het klepje.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
Motorruimte type AMotorruimte type B
Druk de borglippen in en til het
klepje eraf. Druk de borglippen in en til het
klepje eraf.

5476-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging

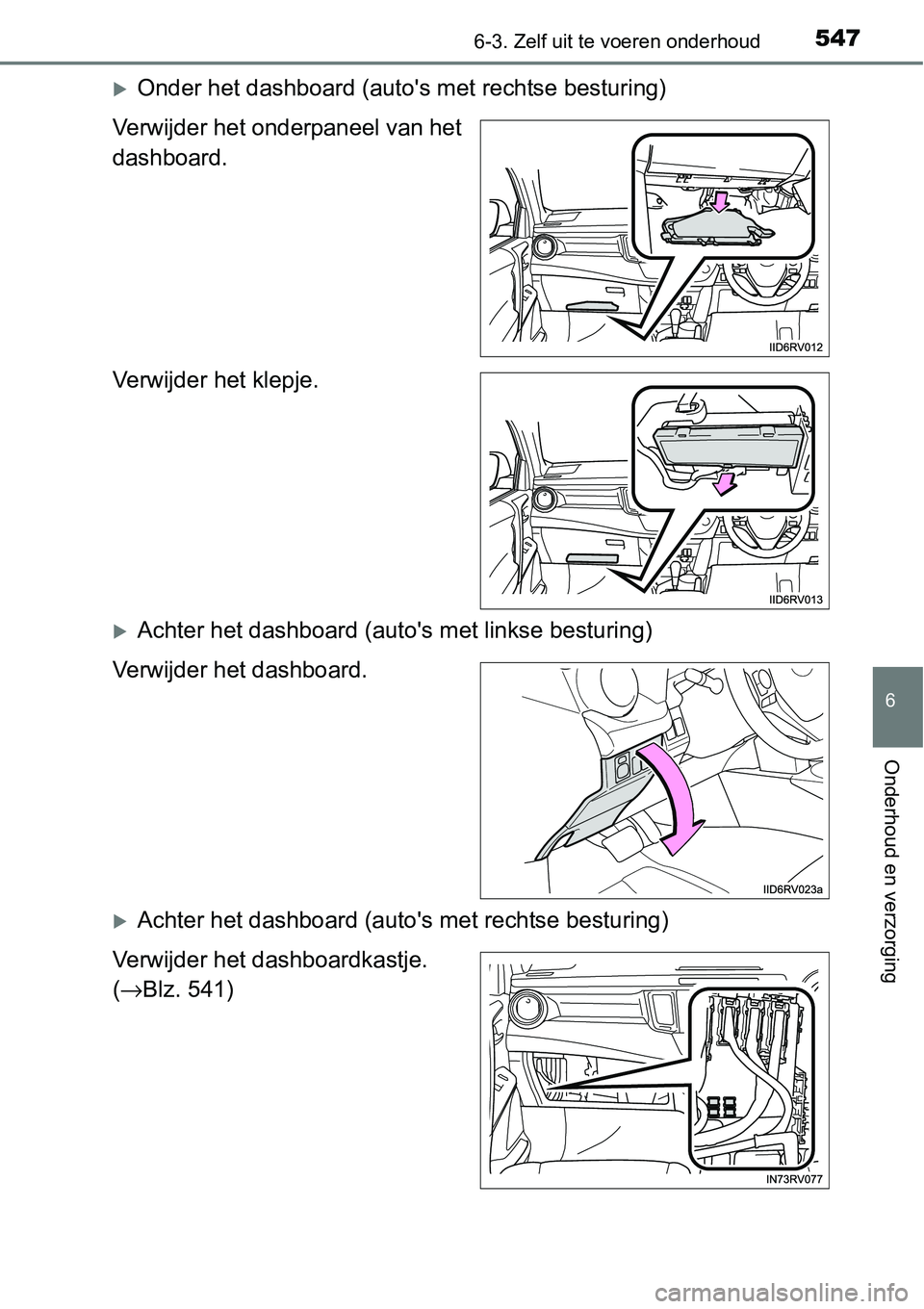

Onder het dashboard (auto' s met rechtse besturing)
Verwijder het onderpaneel van het
dashboard.
Verwijder het klepje.
Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboard.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje.
( → Blz. 541)

5486-3. Zelf uit te voeren onderhoud

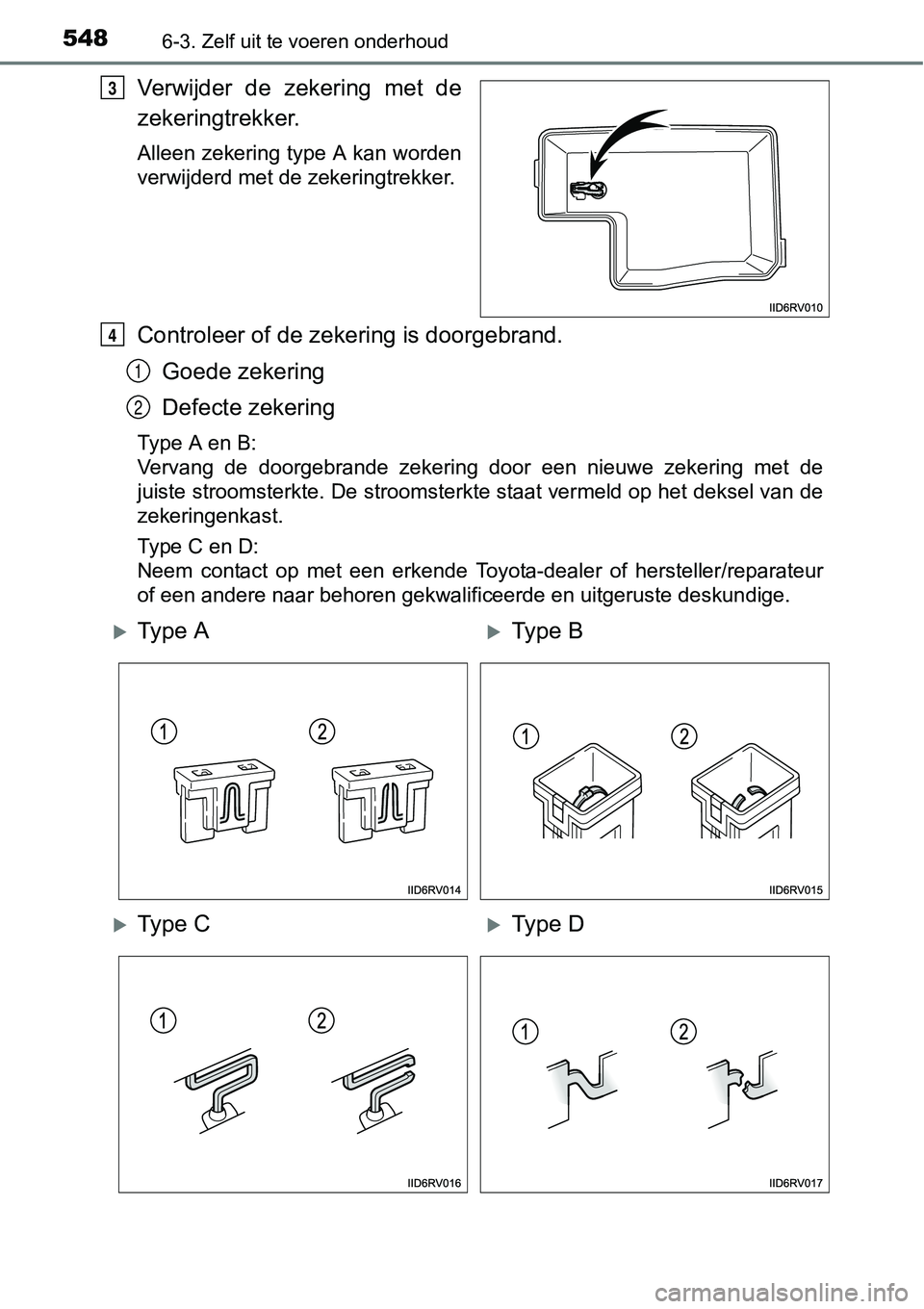

Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A en B:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type C en D:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
3
4
1
2
Ty p e AType B
Ty p e CType D

5496-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging

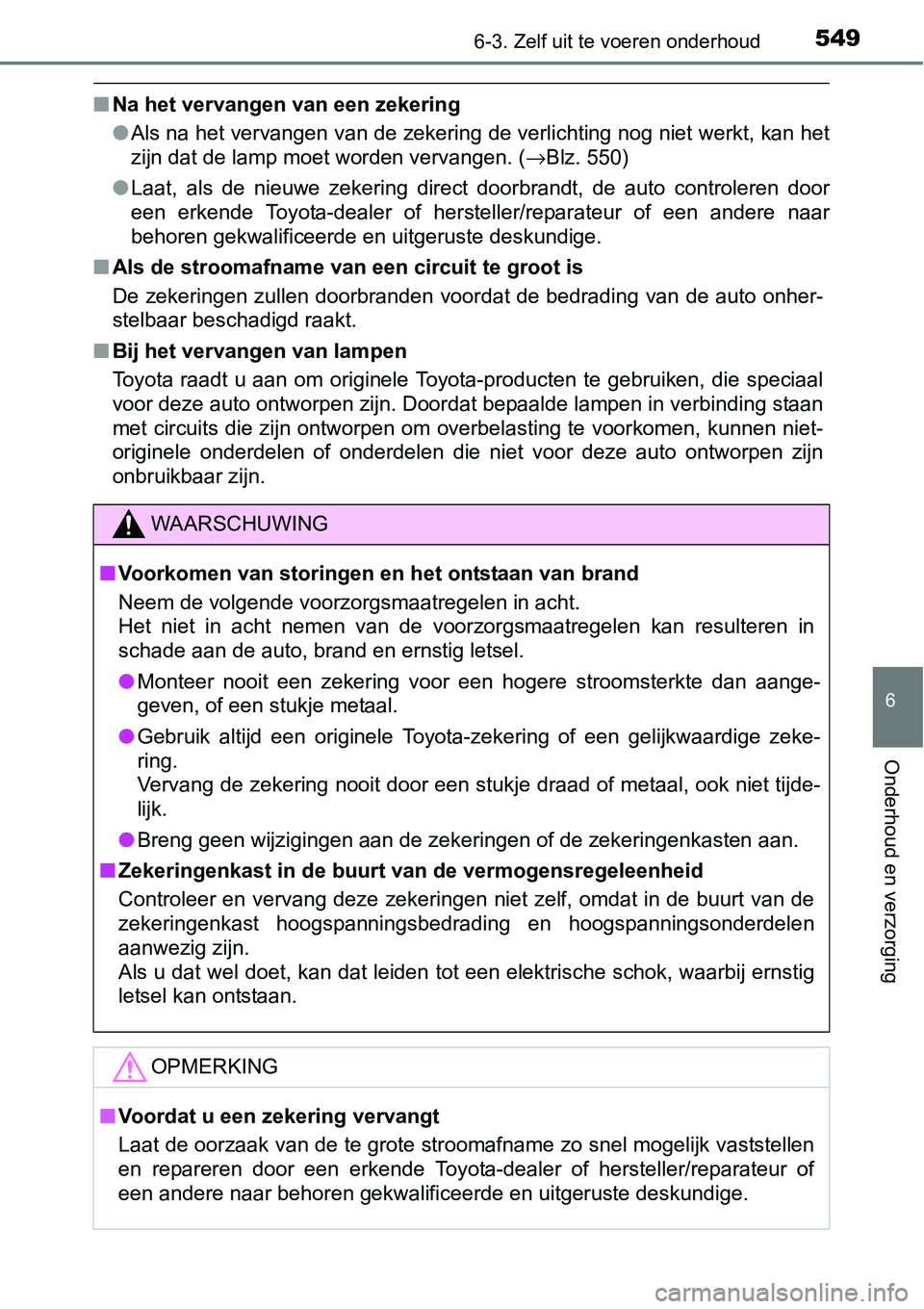

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 550)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de bu urt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdele n
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, w aarbij ernstig
letsel kan ontstaan.
OPMERKING
■ Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
