TOYOTA RAV4 HYBRID 2019 Manuel du propriétaire (in French)

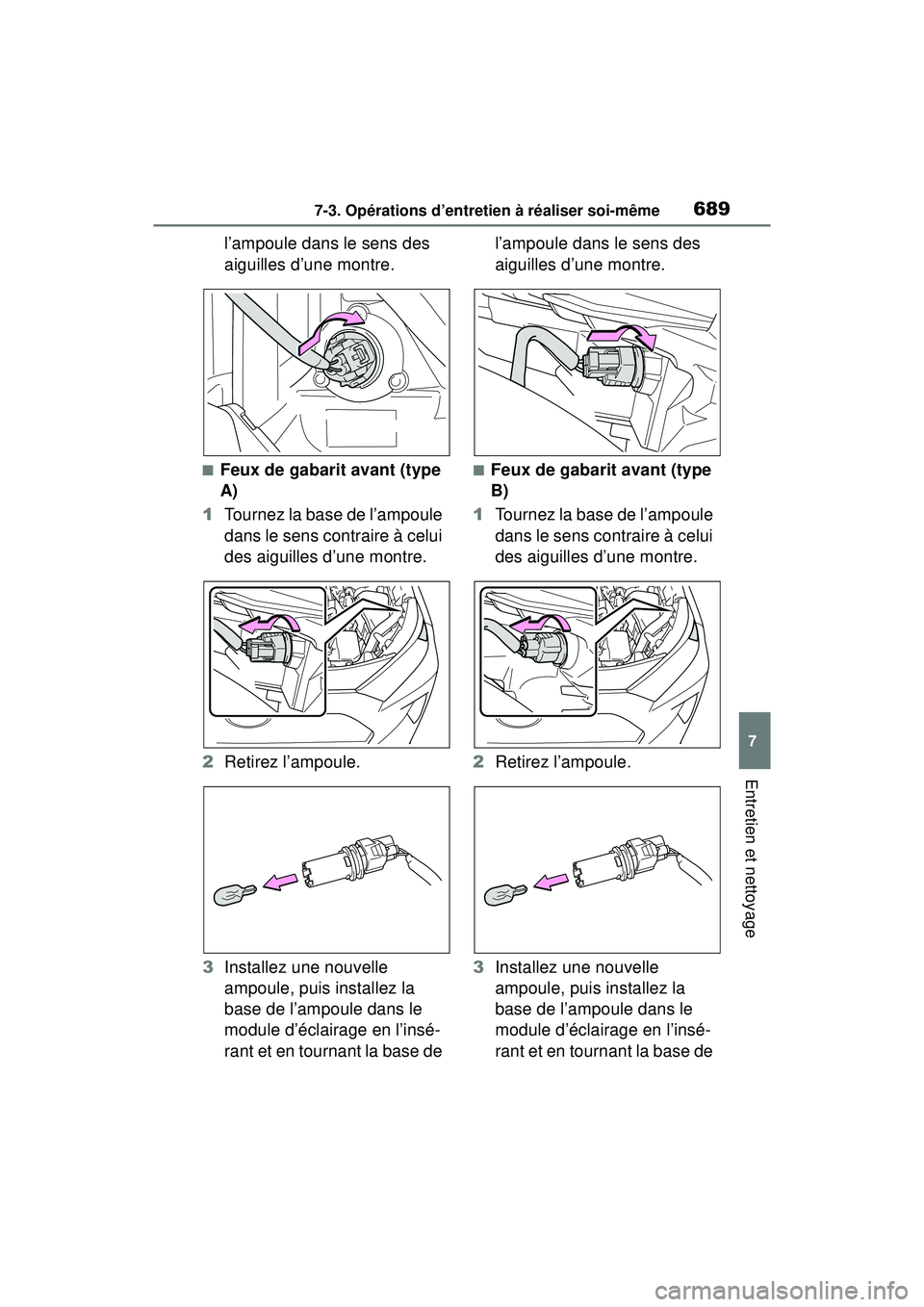

6897-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
l’ampoule dans le sens des
aiguilles d’une montre.
■Feux de gabarit avant (type
A)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de l’ampoule dans le sens des
aiguilles d’une montre.■Feux de gabarit avant (type
B)
1 Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
2 Retirez l’ampoule.
3 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de

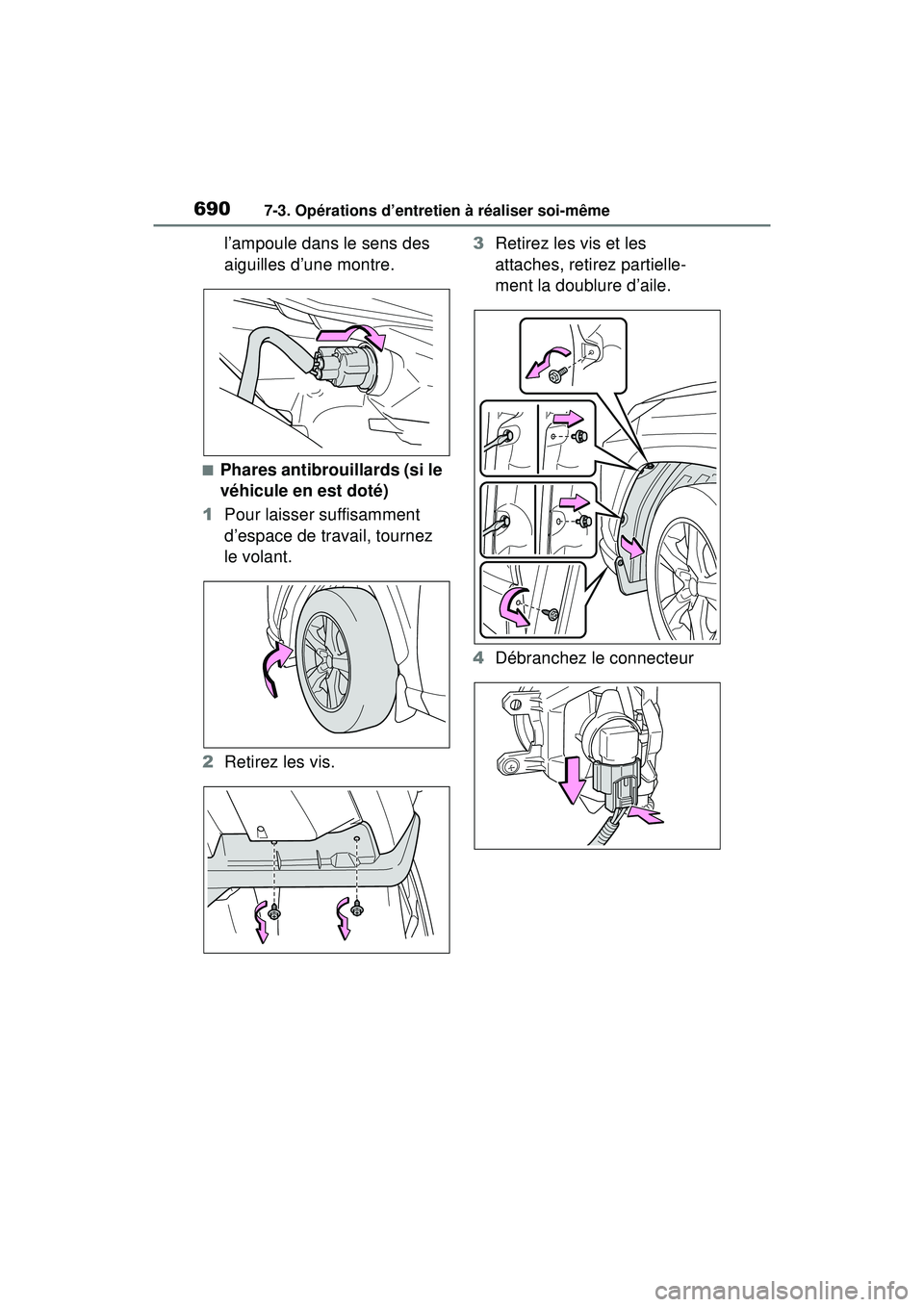

6907-3. Opérations d’entretien à réaliser soi-même
l’ampoule dans le sens des
aiguilles d’une montre.
■Phares antibrouillards (si le
véhicule en est doté)
1 Pour laisser suffisamment
d’espace de travail, tournez
le volant.
2 Retirez les vis. 3
Retirez les vis et les
attaches, retirez partielle-
ment la doublure d’aile.
4 Débranchez le connecteur

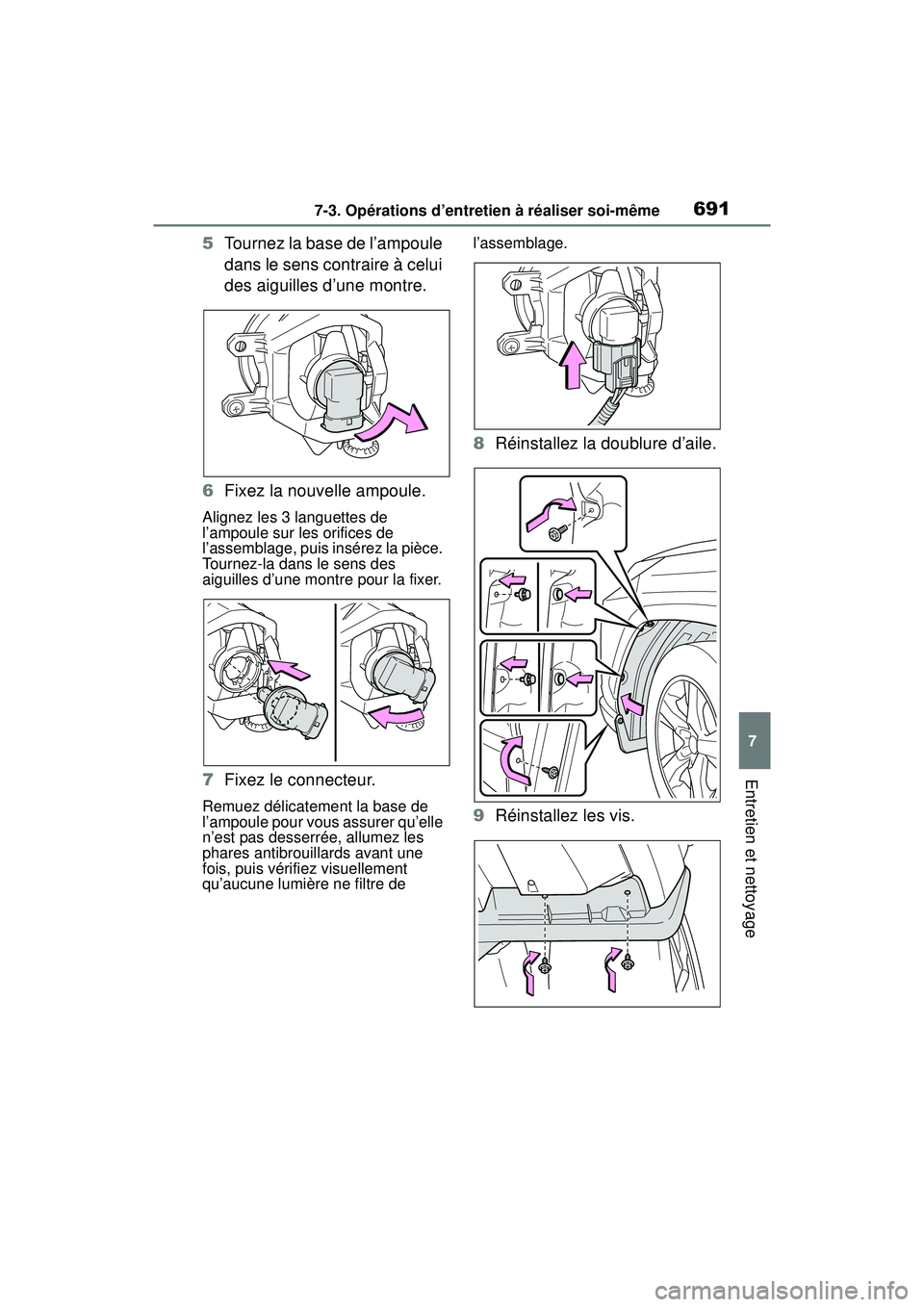

6917-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
5Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
6 Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la pièce.
Tournez-la dans le sens des
aiguilles d’une montre pour la fixer.
7Fixez le connecteur.
Remuez délicatement la base de
l’ampoule pour vous assurer qu’elle
n’est pas desserrée, allumez les
phares antibrouillards avant une
fois, puis vérifiez visuellement
qu’aucune lumière ne filtre de l’assemblage.
8
Réinstallez la doublure d’aile.
9 Réinstallez les vis.

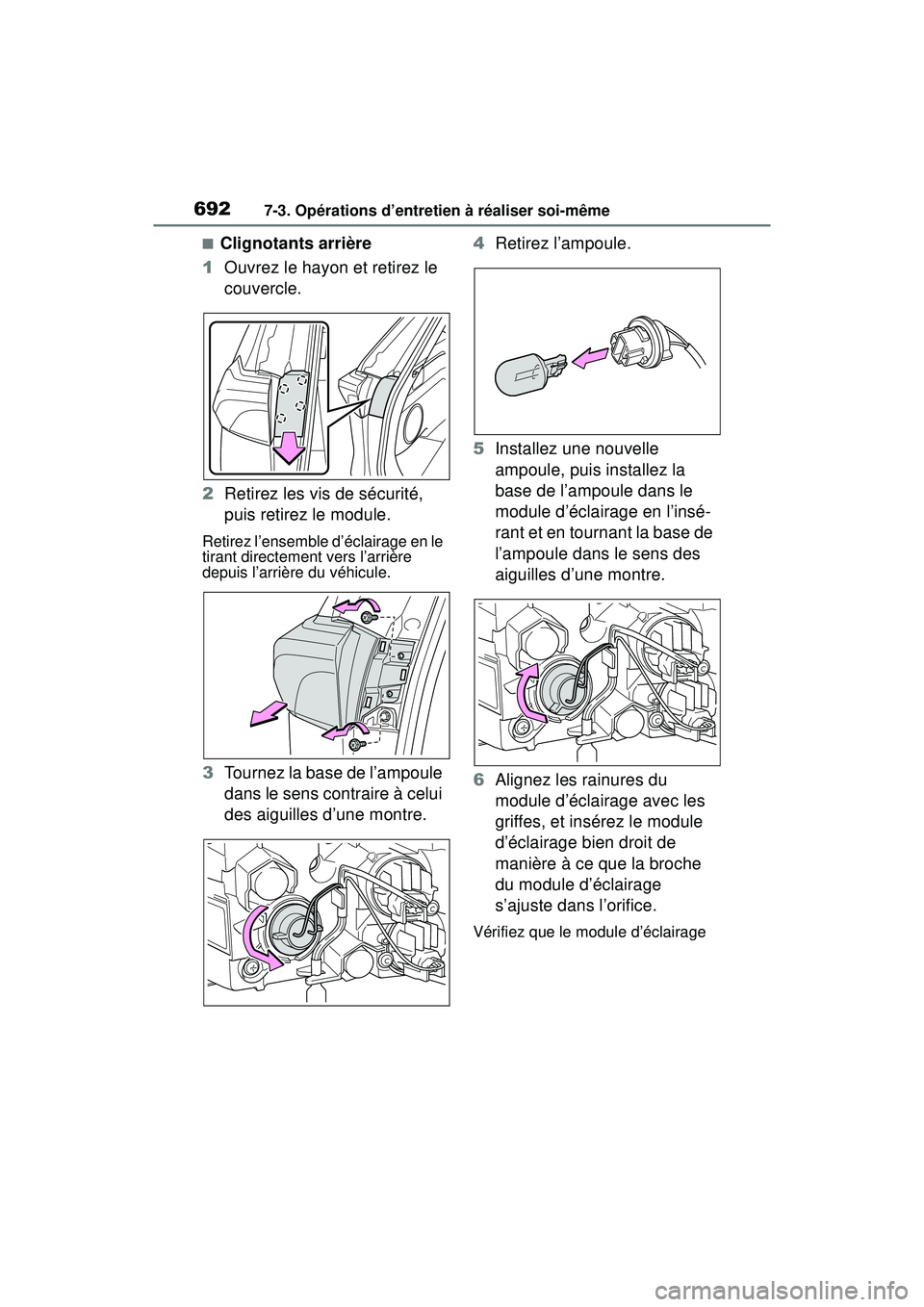

6927-3. Opérations d’entretien à réaliser soi-même
■Clignotants arrière
1 Ouvrez le hayon et retirez le
couvercle.
2 Retirez les vis de sécurité,
puis retirez le module.
Retirez l’ensemble d’éclairage en le
tirant directement vers l’arrière
depuis l’arrière du véhicule.
3Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre. 4
Retirez l’ampoule.
5 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
l’ampoule dans le sens des
aiguilles d’une montre.
6 Alignez les rainures du
module d’éclairage avec les
griffes, et insérez le module
d’éclairage bien droit de
manière à ce que la broche
du module d’éclairage
s’ajuste dans l’orifice.
Vérifiez que le module d’éclairage

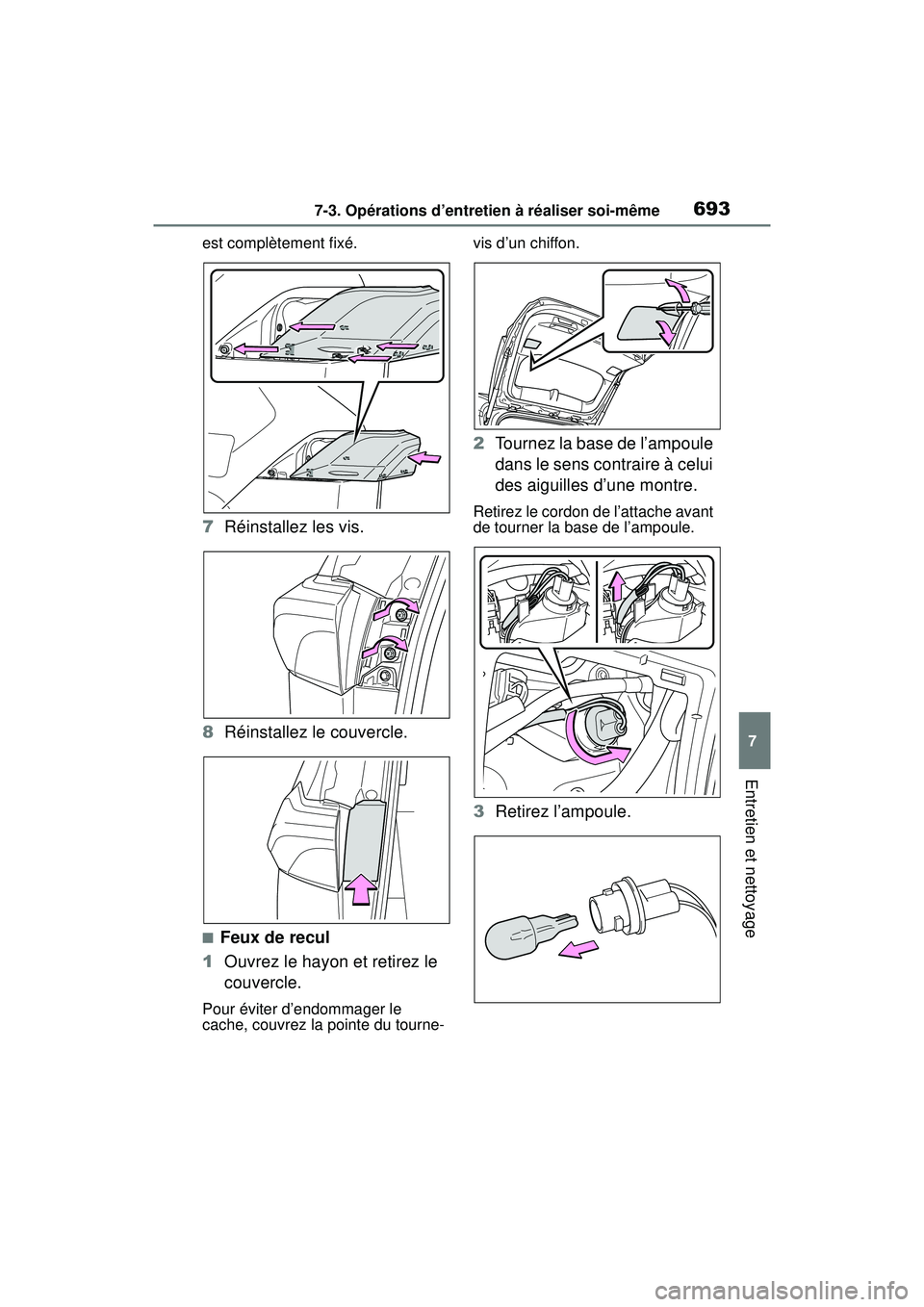

6937-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
est complètement fixé.
7Réinstallez les vis.
8 Réinstallez le couvercle.
■Feux de recul
1 Ouvrez le hayon et retirez le
couvercle.
Pour éviter d’endommager le
cache, couvrez la pointe du tourne- vis d’un chiffon.
2
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez le cordon de l’attache avant
de tourner la base de l’ampoule.
3Retirez l’ampoule.

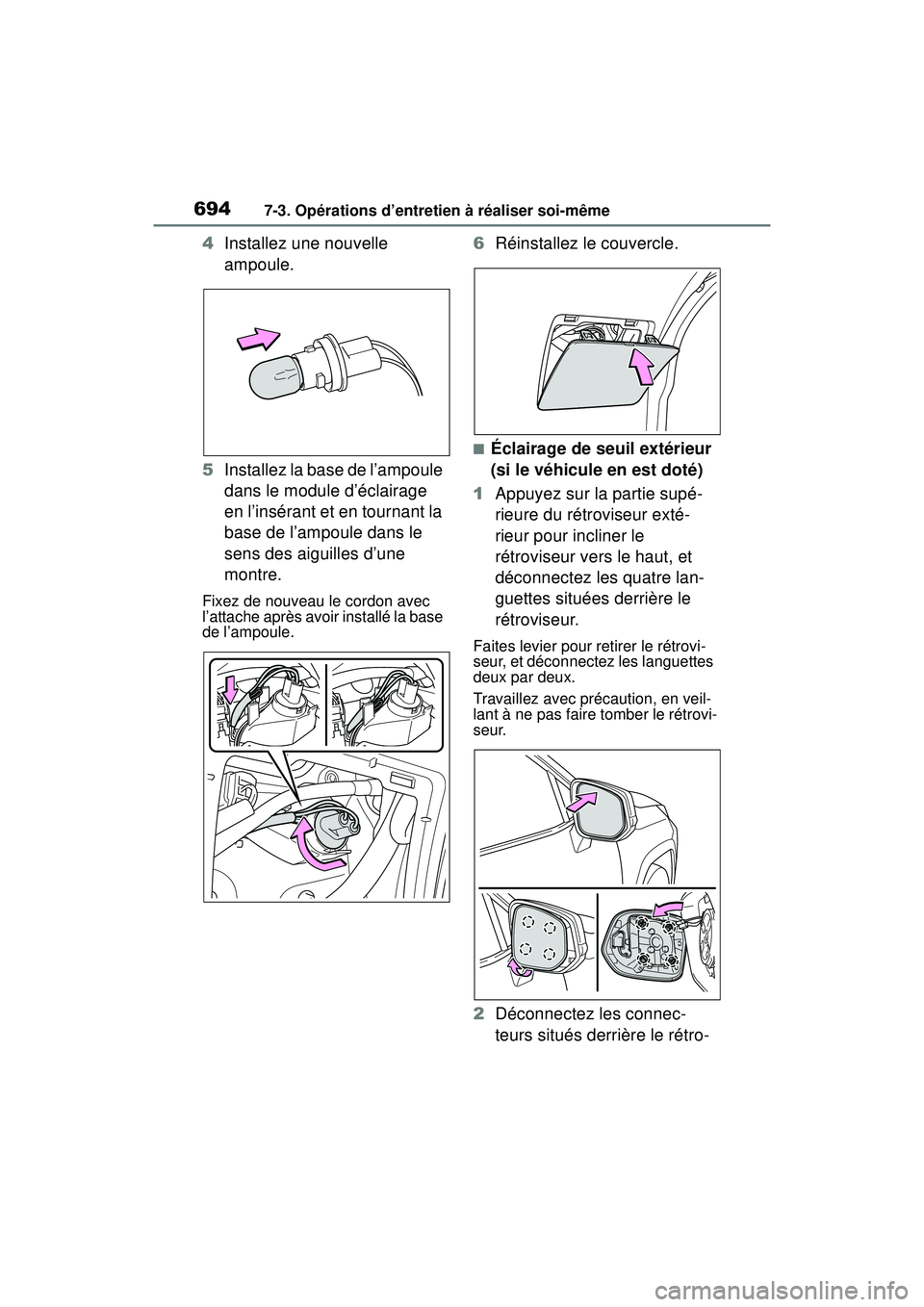

6947-3. Opérations d’entretien à réaliser soi-même
4Installez une nouvelle
ampoule.
5 Installez la base de l’ampoule
dans le module d’éclairage
en l’insérant et en tournant la
base de l’ampoule dans le
sens des aiguilles d’une
montre.
Fixez de nouveau le cordon avec
l’attache après avoir installé la base
de l’ampoule.
6Réinstallez le couvercle.
■Éclairage de seuil extérieur
(si le véhicule en est doté)
1 Appuyez sur la partie supé-
rieure du rétroviseur exté-
rieur pour incliner le
rétroviseur vers le haut, et
déconnectez les quatre lan-
guettes situées derrière le
rétroviseur.
Faites levier pour retirer le rétrovi-
seur, et déconnectez les languettes
deux par deux.
Travaillez avec précaution, en veil-
lant à ne pas faire tomber le rétrovi-
seur.
2Déconnectez les connec-
teurs situés derrière le rétro-

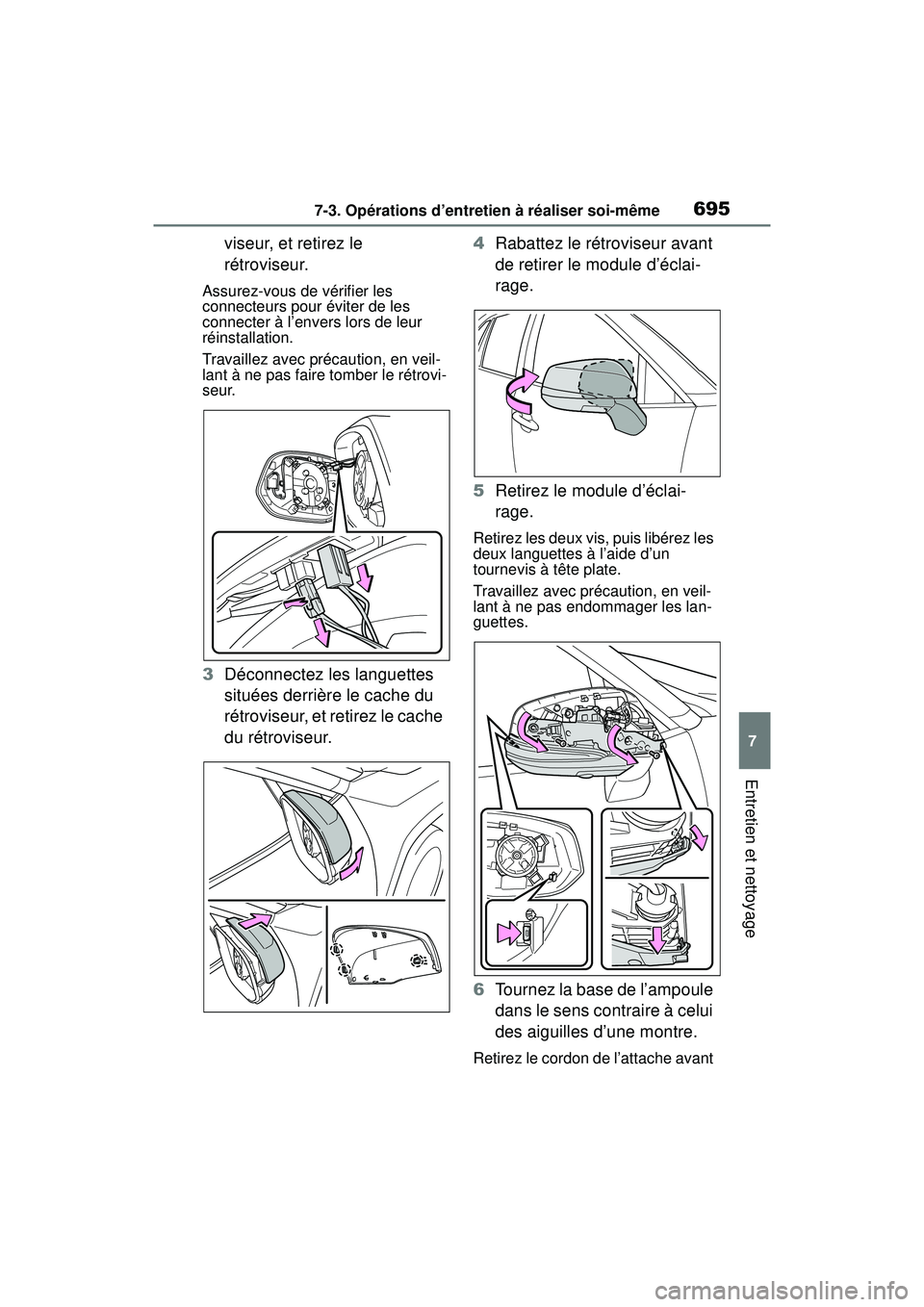

6957-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
viseur, et retirez le
rétroviseur.
Assurez-vous de vérifier les
connecteurs pour éviter de les
connecter à l’envers lors de leur
réinstallation.
Travaillez avec précaution, en veil-
lant à ne pas faire tomber le rétrovi-
seur.
3Déconnectez les languettes
situées derrière le cache du
rétroviseur, et retirez le cache
du rétroviseur. 4
Rabattez le rétroviseur avant
de retirer le module d’éclai-
rage.
5 Retirez le module d’éclai-
rage.
Retirez les deux vis, puis libérez les
deux languettes à l’aide d’un
tournevis à tête plate.
Travaillez avec précaution, en veil-
lant à ne pas endommager les lan-
guettes.
6Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez le cordon de l’attache avant

6967-3. Opérations d’entretien à réaliser soi-même
de tourner la base de l’ampoule.
7Retirez l’ampoule.
8 Installez une nouvelle
ampoule, puis installez la
base de l’ampoule dans le
module d’éclairage en l’insé-
rant et en tournant la base de
l’ampoule dans le sens des
aiguilles d’une montre.
Fixez de nouveau le cordon avec
l’attache après avoir installé la base de l’ampoule.
9
Installez le module d’éclai-
rage.
Assurez-vous que les deux lan-
guettes du module d’éclairage sont
bien engagées, puis installez les
deux vis.

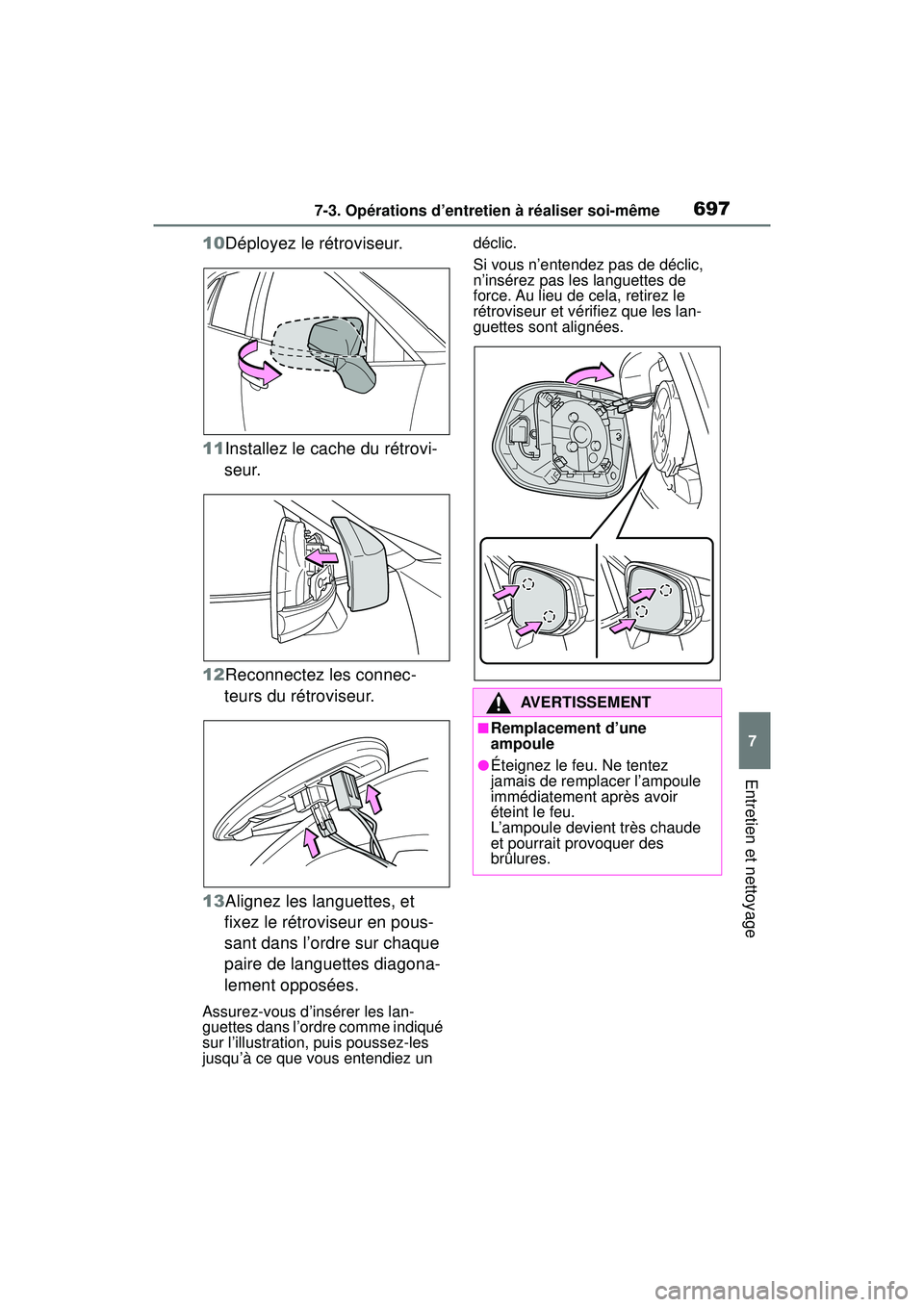

6977-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
10Déployez le rétroviseur.
11Installez le cache du rétrovi-seur.
12Reconnectez les connec- teurs du rétroviseur.
13Alignez les languettes, et fixez le rétroviseur en pous-
sant dans l’ordre sur chaque
paire de languettes diagona-
lement opposées.
Assurez-vous d’insérer les lan-
guettes dans l’ordre comme indiqué
sur l’illustration, puis poussez-les
jusqu’à ce que vous entendiez un déclic.
Si vous n’entendez pas de déclic,
n’insérez pas les languettes de
force. Au lieu de cela, retirez le
rétroviseur et vérifiez que les lan-
guettes sont alignées.
AVERTISSEMENT
■Remplacement d’une
ampoule
●Éteignez le feu. Ne tentez
jamais de remplacer l’ampoule
immédiatement après avoir
éteint le feu.
L’ampoule devient très chaude
et pourrait provoquer des
brûlures.

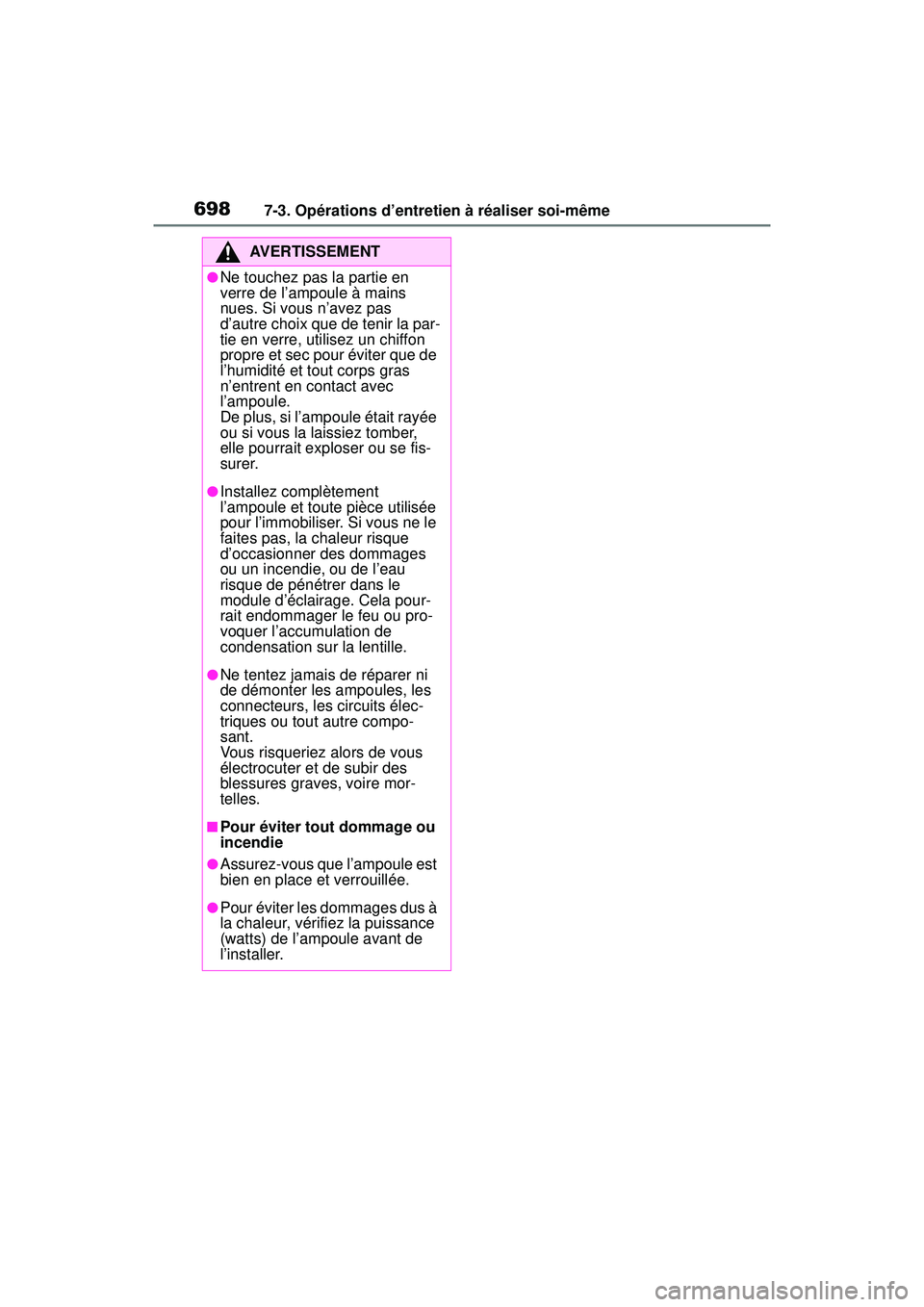

6987-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT
●Ne touchez pas la partie en
verre de l’ampoule à mains
nues. Si vous n’avez pas
d’autre choix que de tenir la par-
tie en verre, utilisez un chiffon
propre et sec pour éviter que de
l’humidité et tout corps gras
n’entrent en contact avec
l’ampoule.
De plus, si l’ampoule était rayée
ou si vous la laissiez tomber,
elle pourrait exploser ou se fis-
surer.
●Installez complètement
l’ampoule et toute pièce utilisée
pour l’immobiliser. Si vous ne le
faites pas, la chaleur risque
d’occasionner des dommages
ou un incendie, ou de l’eau
risque de pénétrer dans le
module d’éclairage. Cela pour-
rait endommager le feu ou pro-
voquer l’accumulation de
condensation sur la lentille.
●Ne tentez jamais de réparer ni
de démonter les ampoules, les
connecteurs, les circuits élec-
triques ou tout autre compo-
sant.
Vous risqueriez alors de vous
électrocuter et de subir des
blessures graves, voire mor-
telles.
■Pour éviter tout dommage ou
incendie
●Assurez-vous que l’ampoule est
bien en place et verrouillée.
●Pour éviter les dommages dus à
la chaleur, vérifiez la puissance
(watts) de l’ampoule avant de
l’installer.
