TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

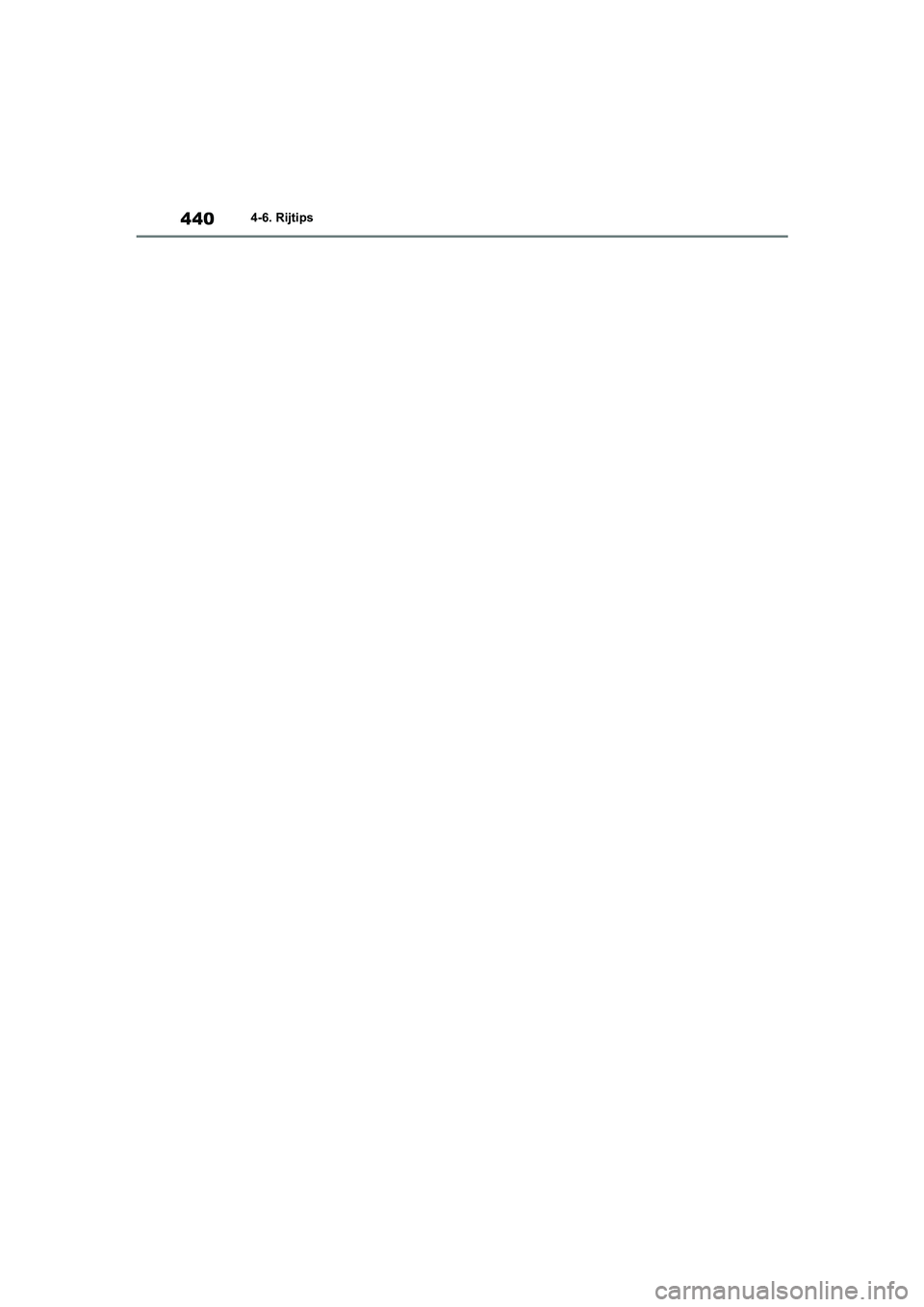

4404-6. Rijtips
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 440 Wednesday, October 9, 2019 11:15 AM

5
441
5

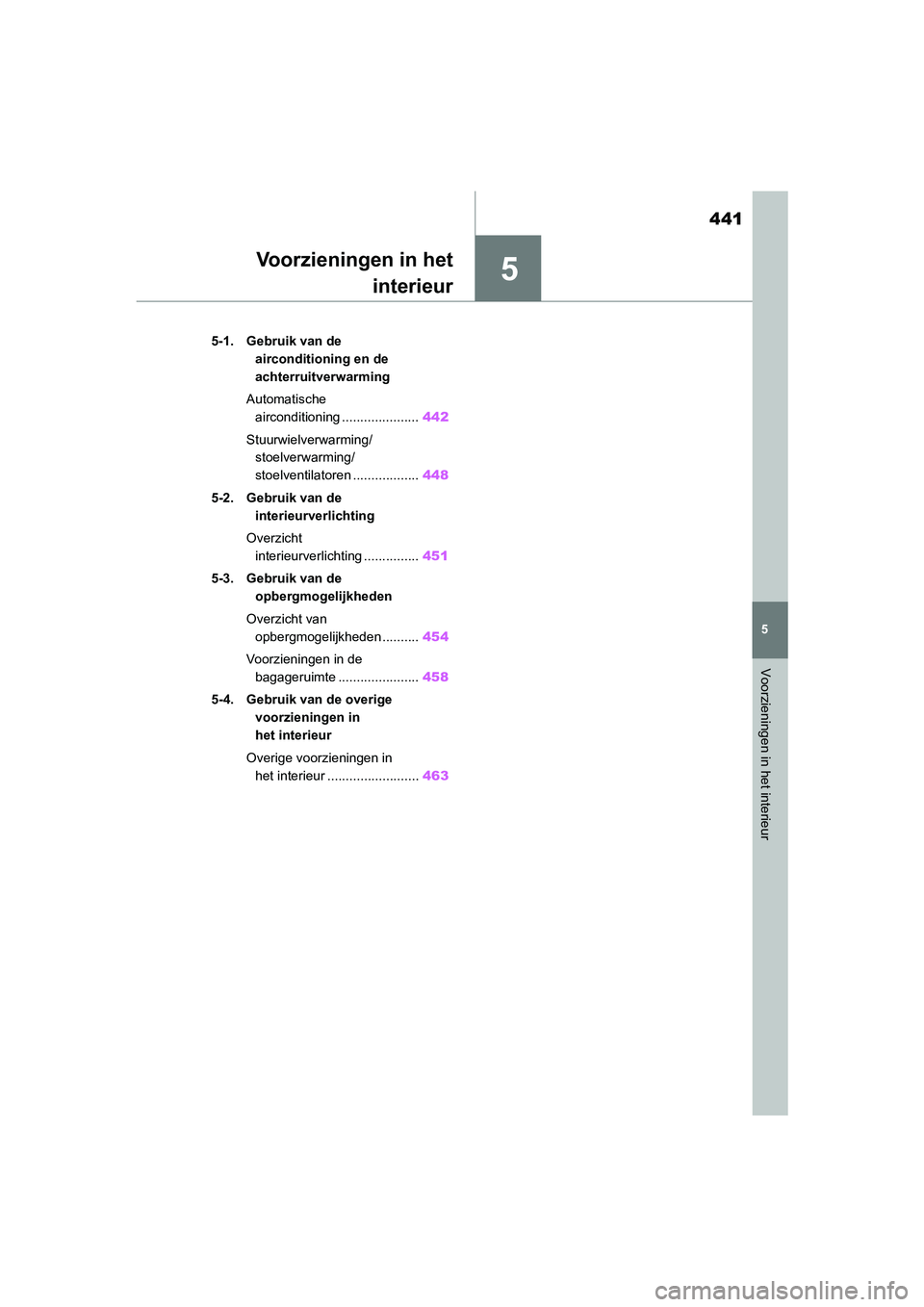

Voorzieningen in het interieur
Voorzieningen in hetinterieur
5-1. Gebruik van de
airconditioning en de
achterruitverwarming
Automatische airconditioning ..................... 442
Stuurwielverwarming/ stoelverwarming/
stoelventilatoren .................. 448
5-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ............... 451
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden .......... 454
Voorzieningen in de bagageruimte ...................... 458
5-4. Gebruik van de overige voorzieningen in
het interieur
Overige voorzieningen in het interieur ......................... 463
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 441 Wednesday, October 9, 2019 11:15 AM

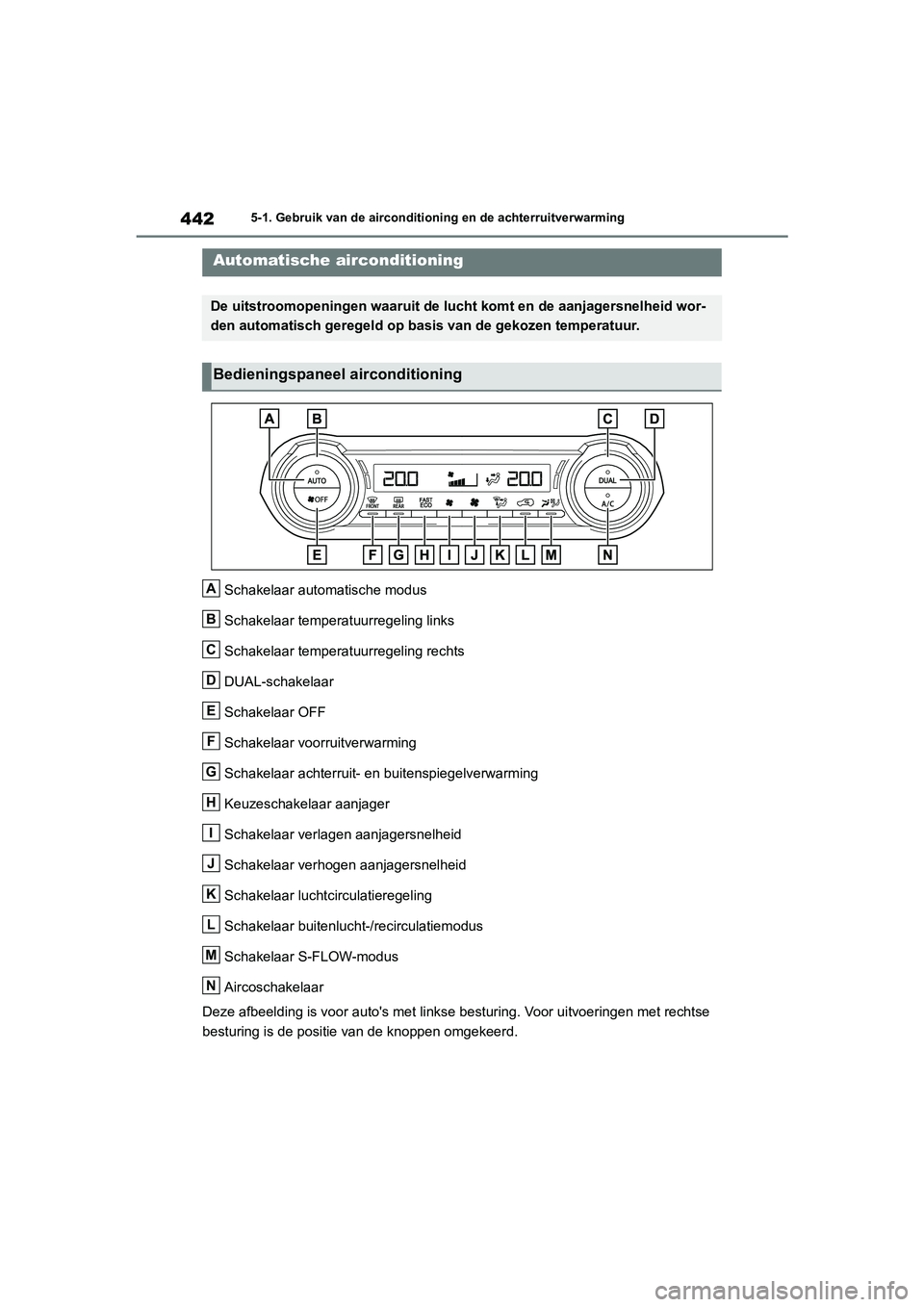

4425-1. Gebruik van de airconditioning en de achterruitverwarming
5-1.Gebruik van de airconditioning en de achterruitverwarming
Schakelaar automatische modus
Schakelaar temperatuurregeling links
Schakelaar temperatuurregeling rechts
DUAL-schakelaar
Schakelaar OFF
Schakelaar voorruitverwarming
Schakelaar achterruit- en buitenspiegelverwarming
Keuzeschakelaar aanjager
Schakelaar verlagen aanjagersnelheid
Schakelaar verhogen aanjagersnelheid
Schakelaar luchtcirculatieregeling
Schakelaar buitenluc ht-/recirculatiemodus
Schakelaar S-FLOW-modus
Aircoschakelaar
Deze afbeelding is voor auto's me t linkse besturing. Voor uitvoeringen met rechtse
besturing is de positie van de knoppen omgekeerd.
Automatische airconditioning
De uitstroomopeningen waaruit de lucht komt en de aanjagersnelh eid wor-
den automatisch geregeld op basis van de gekozen temperatuur.
Bedieningspaneel airconditioning
A
B
C
D
E
F
G
H
I
J
K
L
M
N
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 442 Wednesday, October 9, 2019 11:15 AM

443
5
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur

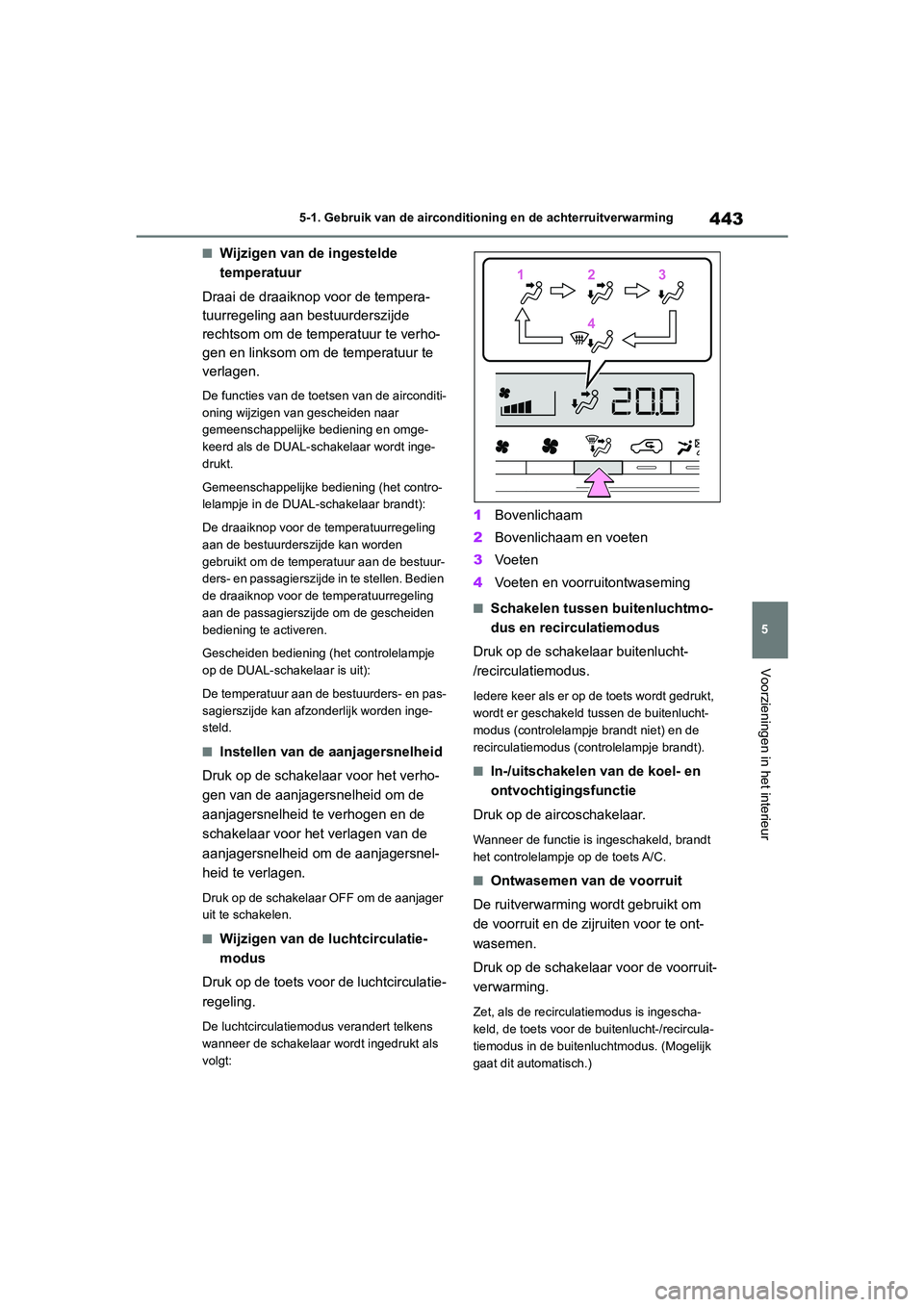

■Wijzigen van de ingestelde
temperatuur
Draai de draaiknop voor de tempera-
tuurregeling aan bestuurderszijde
rechtsom om de temperatuur te verho-
gen en linksom om de temperatuur te
verlagen.
De functies van de toet sen van de airconditi-
oning wijzigen van gescheiden naar
gemeenschappelijke bediening en omge-
keerd als de DUAL-schakelaar wordt inge-
drukt.
Gemeenschappelijke bediening (het contro-
lelampje in de DUAL-schakelaar brandt):
De draaiknop voor de temperatuurregeling
aan de bestuurderszijde kan worden
gebruikt om de temperatuur aan de bestuur-
ders- en passagierszijde in te stellen. Bedien
de draaiknop voor de temperatuurregeling
aan de passagierszijde om de gescheiden
bediening te activeren.
Gescheiden bediening (het controlelampje
op de DUAL-schakelaar is uit):
De temperatuur aan de bestuurders- en pas-
sagierszijde kan afzonderlijk worden inge-
steld.
■Instellen van de aanjagersnelheid
Druk op de schakelaar voor het verho-
gen van de aanjagersnelheid om de
aanjagersnelheid te verhogen en de
schakelaar voor het verlagen van de
aanjagersnelheid om de aanjagersnel-
heid te verlagen.
Druk op de schakelaar OFF om de aanjager
uit te schakelen.
■Wijzigen van de luchtcirculatie-
modus
Druk op de toets voor de luchtcirculatie-
regeling.
De luchtcirculatie modus verandert telkens
wanneer de schakelaar wordt ingedrukt als
volgt:
1 Bovenlichaam
2 Bovenlichaam en voeten
3 Vo e te n
4 Voeten en voorruitontwaseming
■Schakelen tussen buitenluchtmo-
dus en recirculatiemodus
Druk op de schakelaar buitenlucht-
/recirculatiemodus.
Iedere keer als er op de toets wordt gedrukt,
wordt er geschakeld tussen de buitenlucht-
modus (controlelampje brandt niet) en de
recirculatiemodus (controlelampje brandt).
■In-/uitschakelen van de koel- en
ontvochtigingsfunctie
Druk op de aircoschakelaar.
Wanneer de functie is i ngeschakeld, brandt
het controlelampje op de toets A/C.
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om
de voorruit en de zijr uiten voor te ont-
wasemen.
Druk op de schakelaar voor de voorruit-
verwarming.
Zet, als de recirculat iemodus is ingescha-
keld, de toets voor de buitenlucht-/recircula-
tiemodus in de buitenl uchtmodus. (Mogelijk
gaat dit automatisch.)
112233
44
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 443 Wednesday, October 9, 2019 11:15 AM

4445-1. Gebruik van de airconditioning en de achterruitverwarming

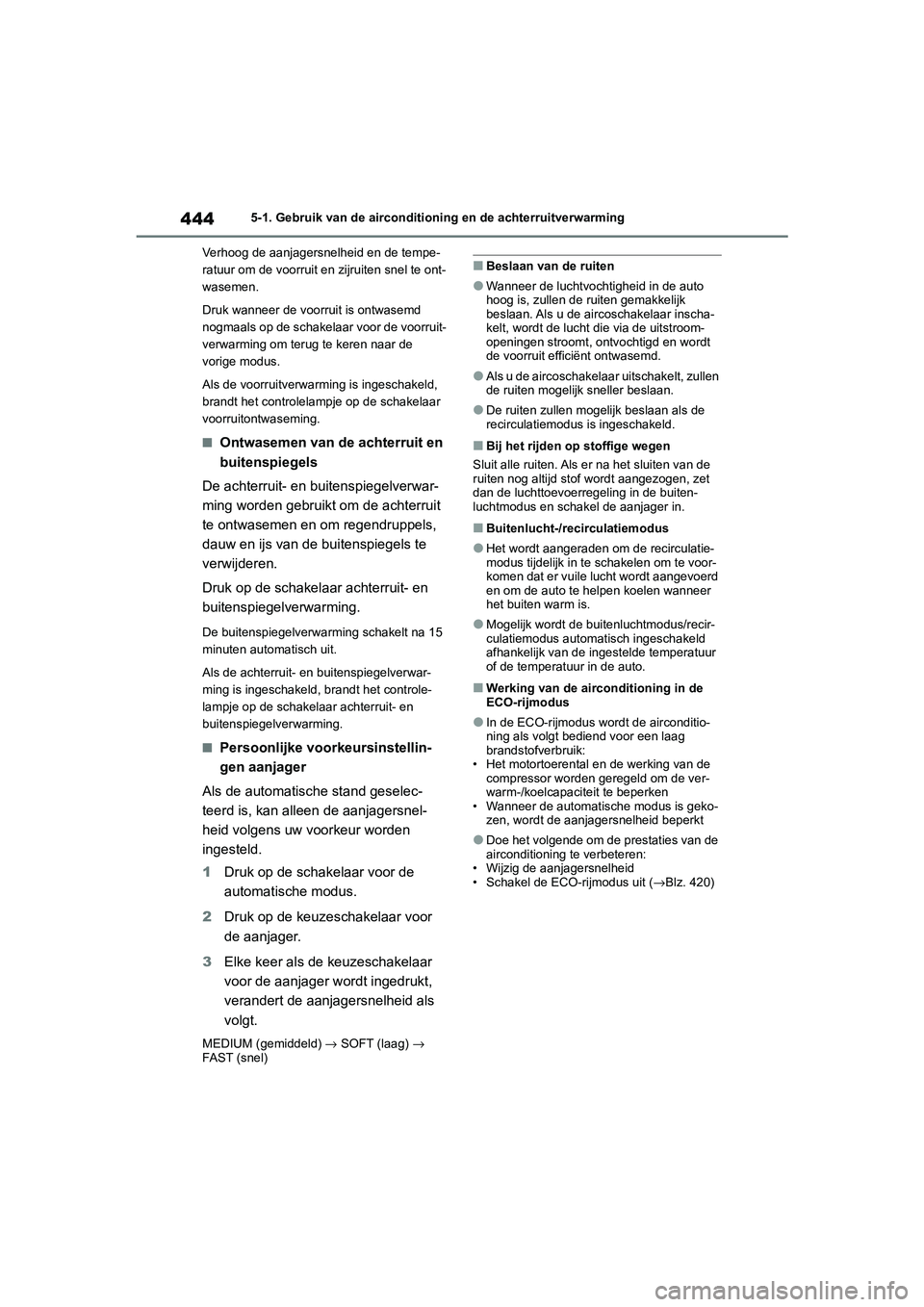

Verhoog de aanjagersnelheid en de tempe-
ratuur om de voorruit en zijruiten snel te ont-
wasemen.
Druk wanneer de voorruit is ontwasemd
nogmaals op de schakelaar voor de voorruit-
verwarming om terug te keren naar de
vorige modus.
Als de voorruitverwar ming is ingeschakeld,
brandt het controlelampje op de schakelaar
voorruitontwaseming.
■Ontwasemen van de achterruit en
buitenspiegels
De achterruit- en buitenspiegelverwar-
ming worden gebruikt om de achterruit
te ontwasemen en om regendruppels,
dauw en ijs van de buitenspiegels te
verwijderen.
Druk op de schakelaar achterruit- en
buitenspiegelverwarming.
De buitenspiegelverwarming schakelt na 15
minuten automatisch uit.
Als de achterruit- en buitenspiegelverwar-
ming is ingeschakeld, brandt het controle-
lampje op de schakelaar achterruit- en
buitenspiegelverwarming.
■Persoonlijke voorkeursinstellin-
gen aanjager
Als de automatische stand geselec-
teerd is, kan alleen de aanjagersnel-
heid volgens uw voorkeur worden
ingesteld.
1 Druk op de schak elaar voor de
automatische modus.
2 Druk op de keuzes chakelaar voor
de aanjager.
3 Elke keer als de keuzeschakelaar
voor de aanjager wordt ingedrukt,
verandert de aanjagersnelheid als
volgt.
MEDIUM (gemiddeld) → SOFT (laag) →
FAST ( sne l)
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto
hoog is, zullen de ruiten gemakkelijk
beslaan. Als u de aircoschakelaar inscha-
kelt, wordt de lucht die via de uitstroom-
openingen stroomt, ontvochtigd en wordt
de voorruit efficiënt ontwasemd.
●Als u de aircoschakelaar uitschakelt, zullen
de ruiten mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de
recirculatiemodus is ingeschakeld.
■Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van de
ruiten nog altijd stof wordt aangezogen, zet
dan de luchttoevoerregeling in de buiten-
luchtmodus en schakel de aanjager in.
■Buitenlucht-/recirculatiemodus
●Het wordt aangeraden om de recirculatie-
modus tijdelijk in te schakelen om te voor-
komen dat er vuile lucht wordt aangevoerd
en om de auto te helpen koelen wanneer
het buiten warm is.
●Mogelijk wordt de buitenluchtmodus/recir-
culatiemodus automat isch ingeschakeld
afhankelijk van de ingestelde temperatuur
of de temperatuur in de auto.
■Werking van de airconditioning in de
ECO-rijmodus
●In de ECO-rijmodus wordt de airconditio-
ning als volgt bediend voor een laag
brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om de ver-
warm-/koelcapaciteit te beperken
• Wanneer de automatische modus is geko- zen, wordt de aanjagersnelheid beperkt
●Doe het volgende om de prestaties van de
airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit ( →Blz. 420)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 444 Wednesday, October 9, 2019 11:15 AM

445
5
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur

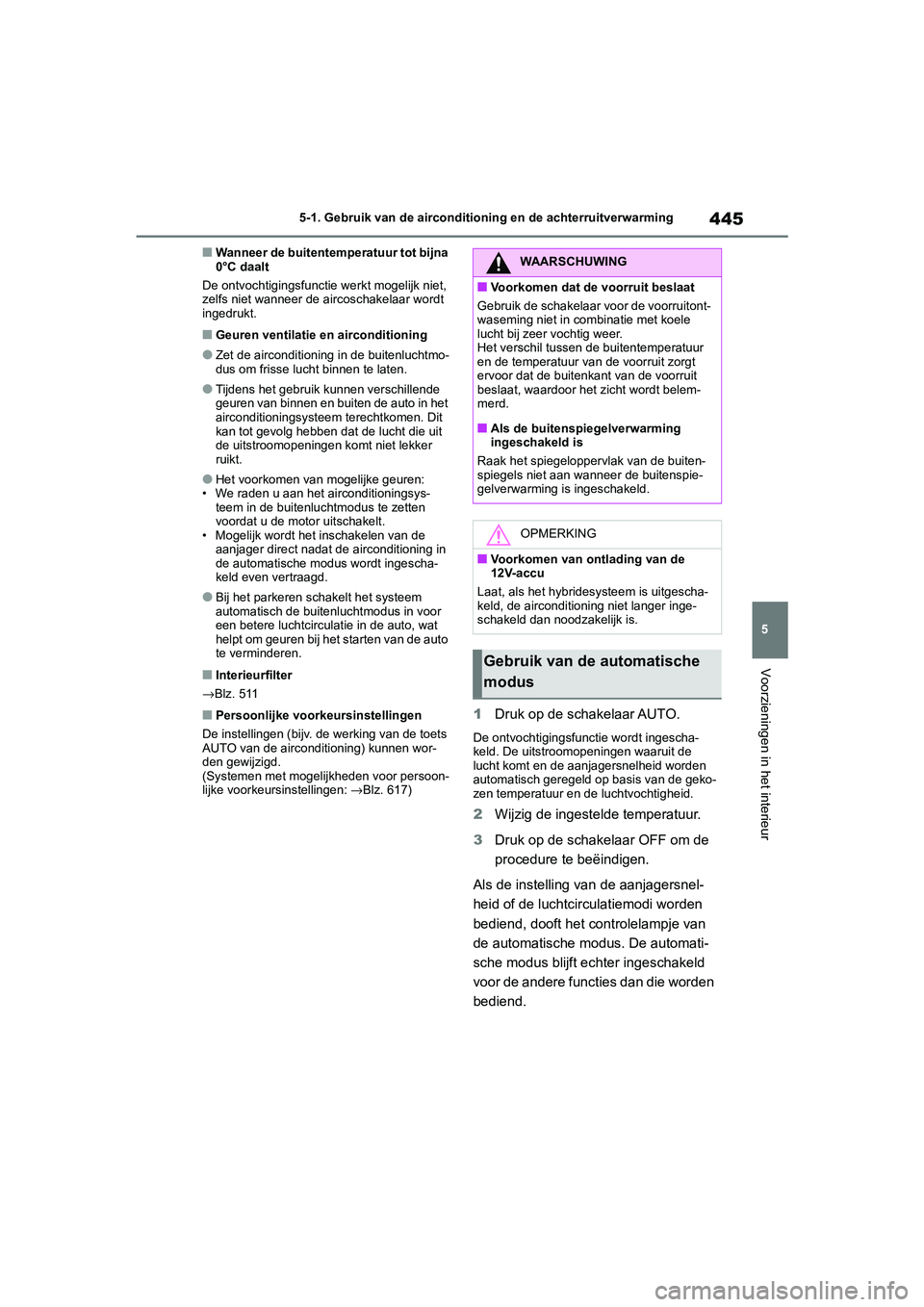

■Wanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de aircoschakelaar wordt
ingedrukt.
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit
de uitstroomopeningen komt niet lekker
ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys- teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in
de automatische modus wordt ingescha-
keld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
■Interieurfilter
→ Blz. 511
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. de werking van de toets
AUTO van de airconditioning) kunnen wor-
den gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeursinstellingen: →Blz. 617)1 Druk op de schakelaar AUTO.
De ontvochtigingsfunctie wordt ingescha-
keld. De uitstroomopeningen waaruit de
lucht komt en de aanjagersnelheid worden
automatisch geregeld op basis van de geko-
zen temperatuur en de luchtvochtigheid.
2Wijzig de ingestelde temperatuur.
3 Druk op de schakelaar OFF om de
procedure te beëindigen.
Als de instelling van de aanjagersnel-
heid of de luchtcirculatiemodi worden
bediend, dooft het c ontrolelampje van
de automatische modus. De automati-
sche modus blijft echter ingeschakeld
voor de andere functies dan die worden
bediend.
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer.
Het verschil tussen de buitentemperatuur
en de temperatuur van de voorruit zorgt
ervoor dat de buitenkant van de voorruit
beslaat, waardoor het z icht wordt belem-
merd.
■Als de buitenspiegelverwarming
ingeschakeld is
Raak het spiegeloppervlak van de buiten-
spiegels niet aan wanneer de buitenspie-
gelverwarming is ingeschakeld.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat, als het hybride systeem is uitgescha-
keld, de airconditioning niet langer inge-
schakeld dan noodzakelijk is.
Gebruik van de automatische
modus
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 445 Wednesday, October 9, 2019 11:15 AM

4465-1. Gebruik van de airconditioning en de achterruitverwarming
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempera-
tuur en de omgevingscondities.
Daarom kan direct na het indrukken van de
schakelaar AUTO de aanjager even worden
uitgeschakeld tot er voldoende warme of
koude lucht voorhanden is.
■Functie voor signalering condens op
voorruit
Wanneer de automatische modus is inge-
schakeld, signaleert de luchtvochtigheids-
sensor condens op de voorruit en regelt hij
de airconditioning om te voorkomen dat de
ruiten beslaan.
Dit systeem wo rdt gebruikt om ijsvor-
ming op de voorruit en de ruitenwissers
te voorkomen.
Gebruik deze toets om het systeem in
en uit te schakelen.
Het controlelampje gaat branden als het sys-
teem is ingeschakeld.
Auto's met voorruitverwarming: De voorruit-
verwarming wordt na een tijdje automatisch
uitgeschakeld.
Auto's met voorruitontwaseming:
 De ontwaseming van de verwarmde
voorruit wordt na 4 minuten automa-
tisch uitgeschakeld.
 De ontwaseming van de verwarmde
voorruit werkt niet als de buitentem-
peratuur 5°C of hoger is. Schakelaar voorruitverwarming
Schakelaar voorruitontwaseming
Met de schakelaar kan worden inge-
steld of de lucht alleen naar de voor-
stoelen moet stromen of naar alle
stoelen. Wanneer de voorpassagiers-
stoel niet bezet is, stroomt er mogelijk
alleen lucht naar de bestuurdersstoel.
Onnodig gebruik van de airconditioning
wordt onderdrukt, wat zorgt voor een
lager brandstofverbruik.
Voorruitverwarming
(indien aanwezig)/
voorruitontwaseming
(indien aanwezig)
WAARSCHUWING
■Voorkomen van brandwonden
●Auto's met voorruitverwarming: Raak
het onderste deel van de voorruit en de
gedeeltes bij de voorstijlen niet aan
wanneer de voorruitverwarming is inge-
schakeld.
●Auto's met voorruitontwaseming: Raak
de voorruit (met name het onderste
deel) niet aan, omdat het oppervlak heet
kan worden wanneer de voorruitontwas-
eming is ingeschakeld.
Gebruik van de
geconcentreerde
luchtcirculatiemodus
voorstoel (S-FLOW-modus)
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 446 Wednesday, October 9, 2019 11:15 AM

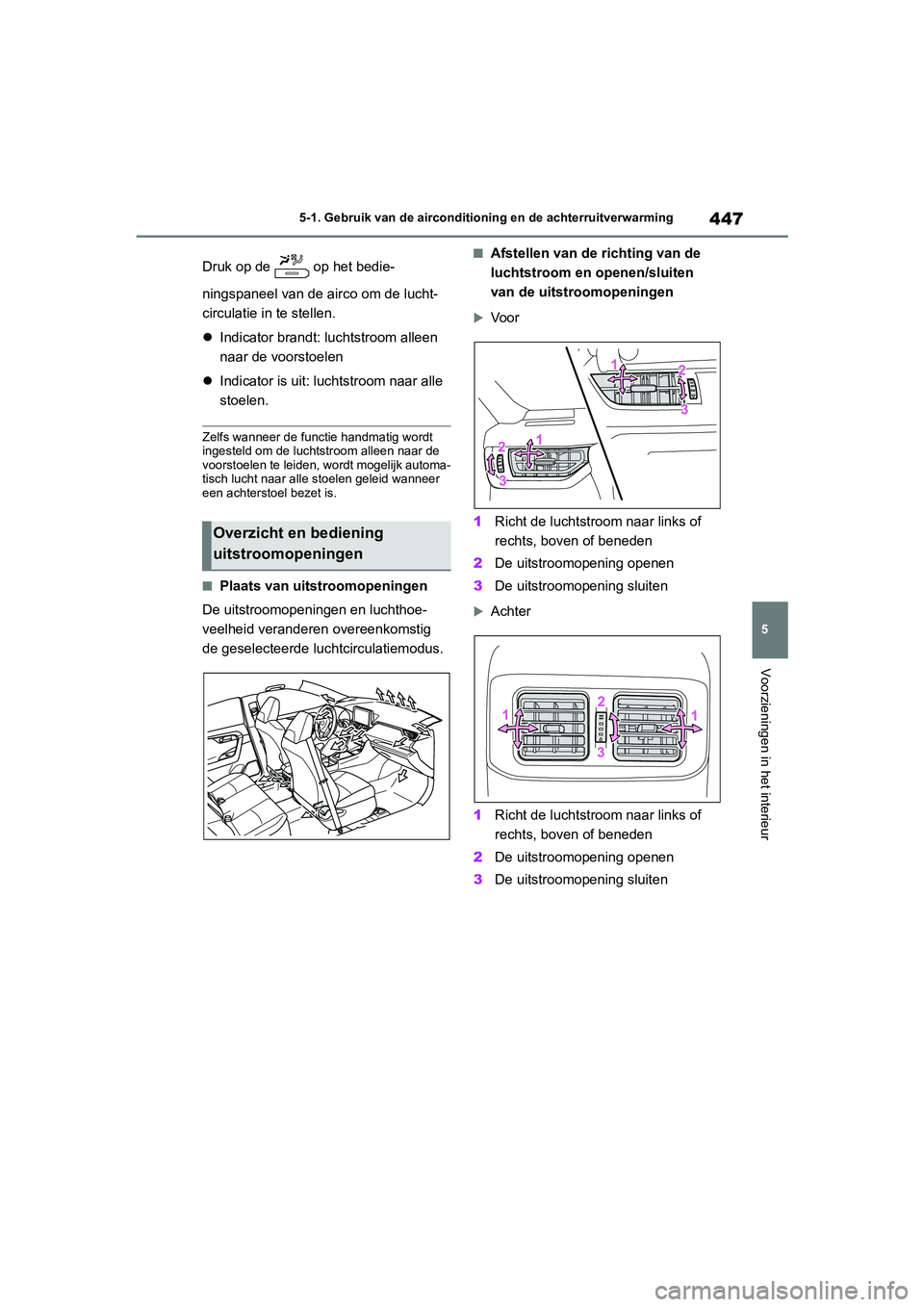

447
5
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Druk op de op het bedie-
ningspaneel van de airco om de lucht-
circulatie in te stellen.

Indicator brandt: luchtstroom alleen
naar de voorstoelen
 Indicator is uit: luchtstroom naar alle
stoelen.
Zelfs wanneer de functie handmatig wordt
ingesteld om de luchtstroom alleen naar de
voorstoelen te leiden, wordt mogelijk automa-
tisch lucht naar alle stoelen geleid wanneer
een achterstoel bezet is.
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkomstig
de geselecteerde luc htcirculatiemodus.
■Afstellen van de richting van de
luchtstroom en openen/sluiten
van de uitstroomopeningen
Voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Achter
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Overzicht en bediening
uitstroomopeningen
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 447 Wednesday, October 9, 2019 11:15 AM

4485-1. Gebruik van de airconditioning en de achterruitverwarming
*: Indien aanwezig
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
OPMERKING
■Luchtvochtigheidssensor (indien
aanwezig)
De voorruit is voorzien van een sensor die
de luchtvochtigheid in de auto, de tempe-
ratuur van de voorruit, enz. meet, om vast
te stellen of de ruit is beslagen.
Volg onderstaande punten op om te voor-
komen dat de sensor beschadigd raakt.
●Neem de sensor niet uit elkaar
●Spuit geen ruitenreiniger op de sensor
en stel hem niet bloot aan sterke schok-
ken
●Bevestig niets op of aan de sensor
Stuurwielverwarming*/
stoelverwar ming*/
stoelventilatoren*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
 Stoelventilatoren
Zorgen voor een goede ventilatie
door lucht door de stoelbekleding te
blazen
WAARSCHUWING
■Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact komt
met het stuurwiel of de stoelen wanneer
de stuurwiel- of stoelverwarming is inge-
schakeld:
●Baby's, kleine kinderen, oudere perso-
nen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben gedron-
ken of personen die rustgevende medi-
cijnen (slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
OPMERKING
■Voorkomen van schade aan de stoel-
verwarming en -ventilatoren
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en leg
geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
■Voorkomen van ontlading van de
12V-accu
Gebruik de functies niet wanneer het
hybridesysteem niet is ingeschakeld.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 448 Wednesday, October 9, 2019 11:15 AM

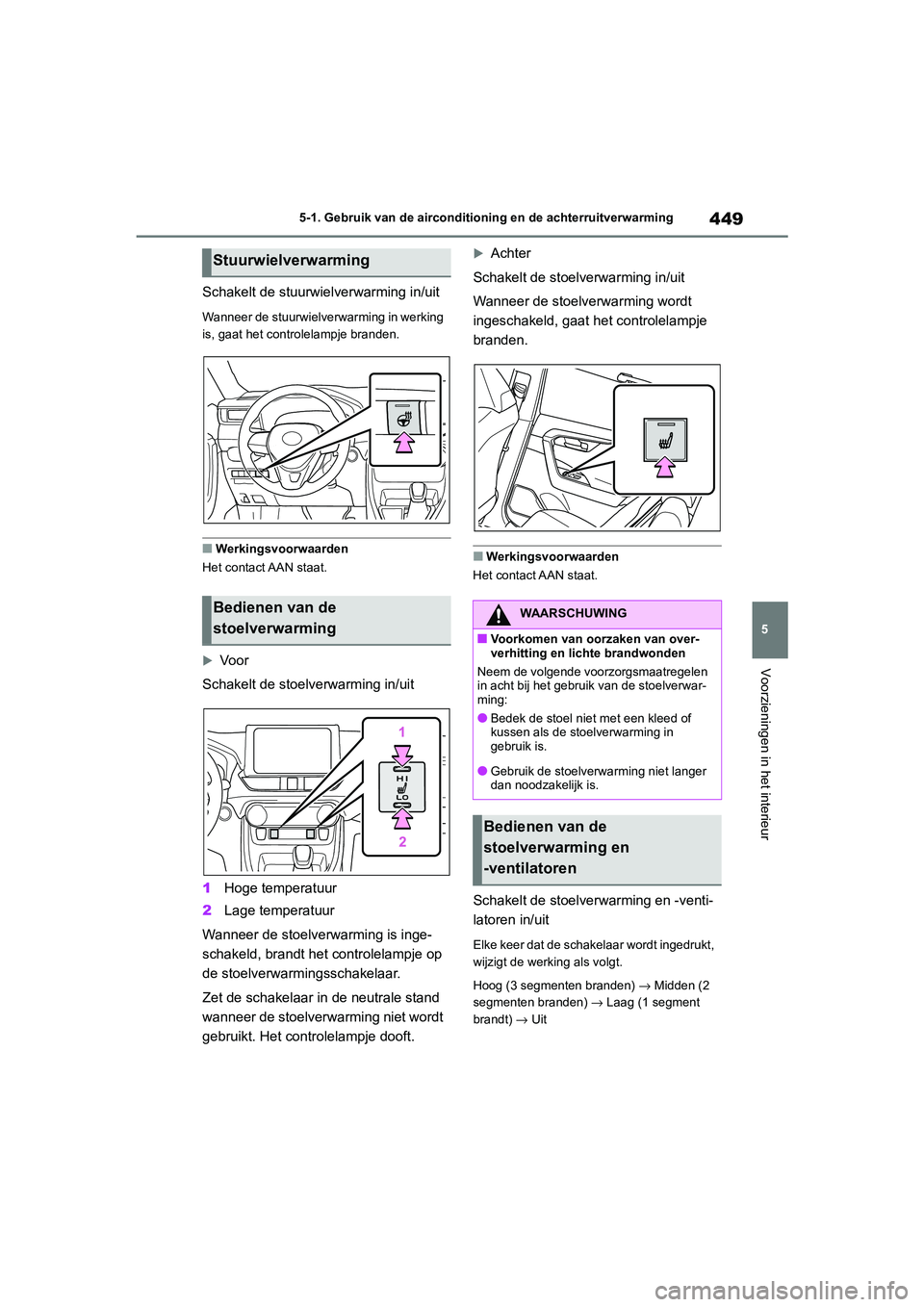

449
5
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Schakelt de stuurwielverwarming in/uit
Wanneer de stuurwielverwarming in werking
is, gaat het controlelampje branden.
■Werkingsvoorwaarden
Het contact AAN staat.

Vo o r
Schakelt de stoelverwarming in/uit
1 Hoge temperatuur
2 Lage temperatuur
Wanneer de stoelverwarming is inge-
schakeld, brandt het controlelampje op
de stoelverwarmingsschakelaar.
Zet de schakelaar in de neutrale stand
wanneer de stoelverwarming niet wordt
gebruikt. Het controlelampje dooft.
Achter
Schakelt de stoelverwarming in/uit
Wanneer de stoelverwarming wordt
ingeschakeld, gaat het controlelampje
branden.
■Werkingsvoorwaarden
Het contact AAN staat.
Schakelt de stoelverwarming en -venti-
latoren in/uit
Elke keer dat de schakelaar wordt ingedrukt,
wijzigt de werking als volgt.
Hoog (3 segmenten branden) → Midden (2
segmenten branden) → Laag (1 segment
brandt) → Uit
Stuurwielverwarming
Bedienen van de
stoelverwarmingWAARSCHUWING
■Voorkomen van oorzaken van over-
verhitting en lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
Bedienen van de
stoelverwarming en
-ventilatoren
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 449 Wednesday, October 9, 2019 11:15 AM
