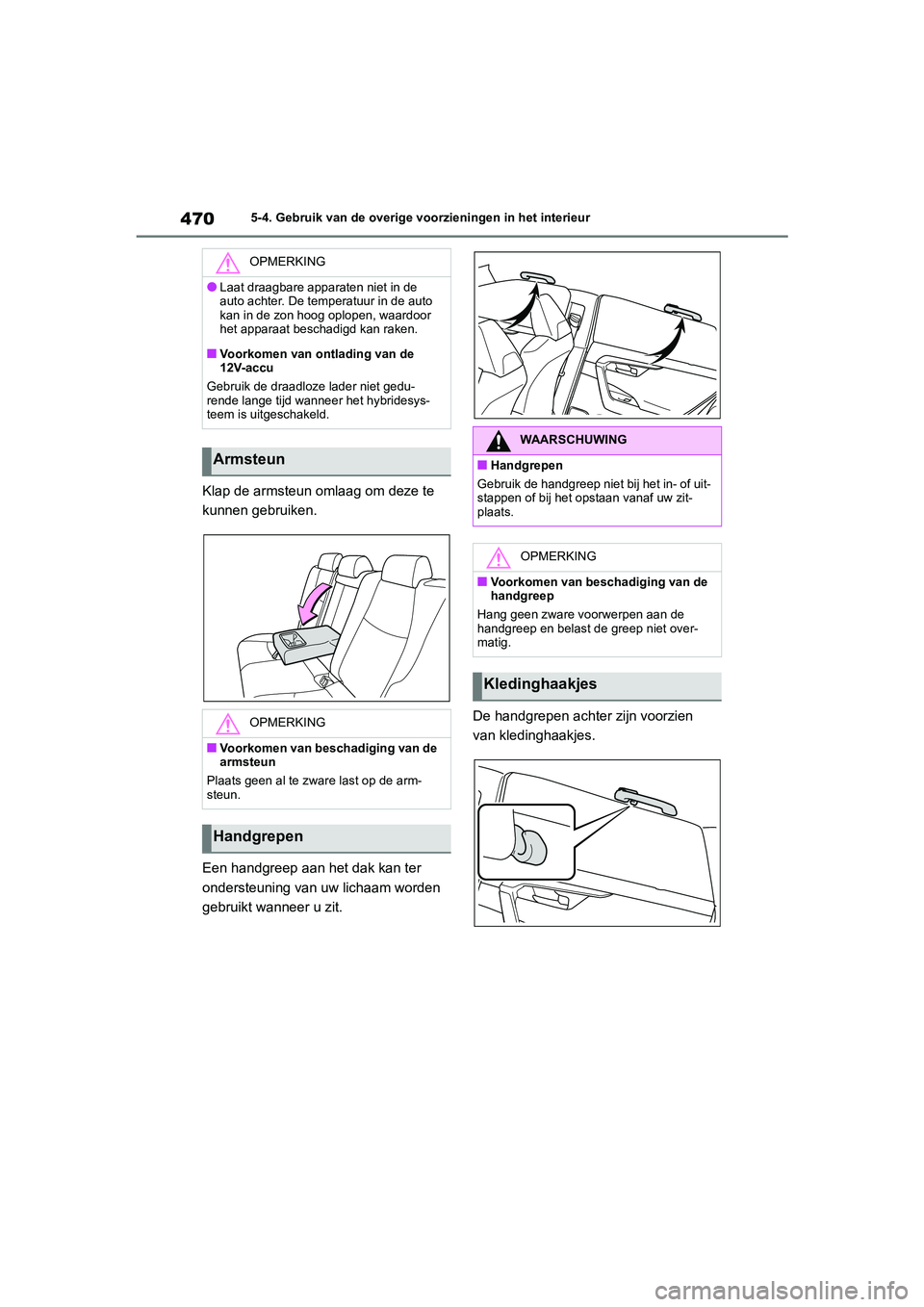

4705-4. Gebruik van de overige voorzieningen in het interieur
Klap de armsteun omlaag om deze te
kunnen gebruiken.
Een handgreep aan het dak kan ter
ondersteuning van uw lichaam worden
gebruikt wanneer u zit.De handgrepen achter zijn voorzien
van kledinghaakjes.
OPMERKING
●Laat draagbare apparaten niet in de
auto achter. De temperatuur in de auto
kan in de zon hoog oplopen, waardoor
het apparaat beschadigd kan raken.
■Voorkomen van ontlading van de
12V-accu
Gebruik de draadloze lader niet gedu-
rende lange tijd wanneer het hybridesys-
teem is uitgeschakeld.
Armsteun
OPMERKING
■Voorkomen van beschadiging van de
armsteun
Plaats geen al te zware last op de arm-
steun.
Handgrepen
WAARSCHUWING
■Handgrepen
Gebruik de handgreep niet bij het in- of uit-
stappen of bij het opstaan vanaf uw zit-
plaats.
OPMERKING
■Voorkomen van beschadiging van de
handgreep
Hang geen zware voorwerpen aan de
handgreep en belast de greep niet over-
matig.
Kledinghaakjes
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 470 Wednesday, October 9, 2019 11:15 AM

471
5

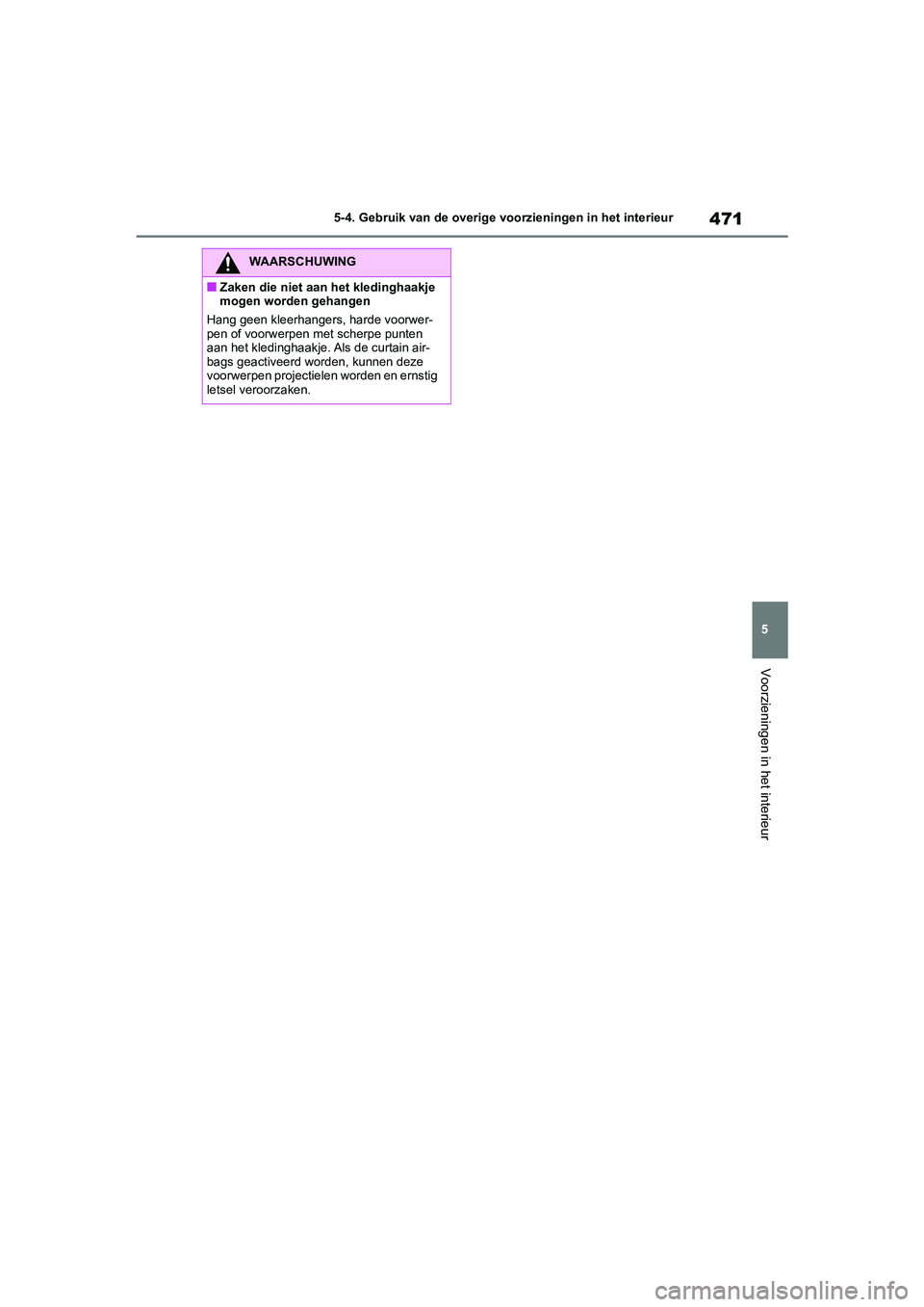

5-4. Gebruik van de overige vo
orzieningen in het interieur
Voorzieningen in het interieur
WAARSCHUWING
■Zaken die niet aan het kledinghaakje
mogen worden gehangen
Hang geen kleerhangers, harde voorwer-
pen of voorwerpen met scherpe punten
aan het kledinghaakje. Als de curtain air-
bags geactiveerd worden, kunnen deze
voorwerpen projectielen worden en ernstig
letsel veroorzaken.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 471 Wednesday, October 9, 2019 11:15 AM

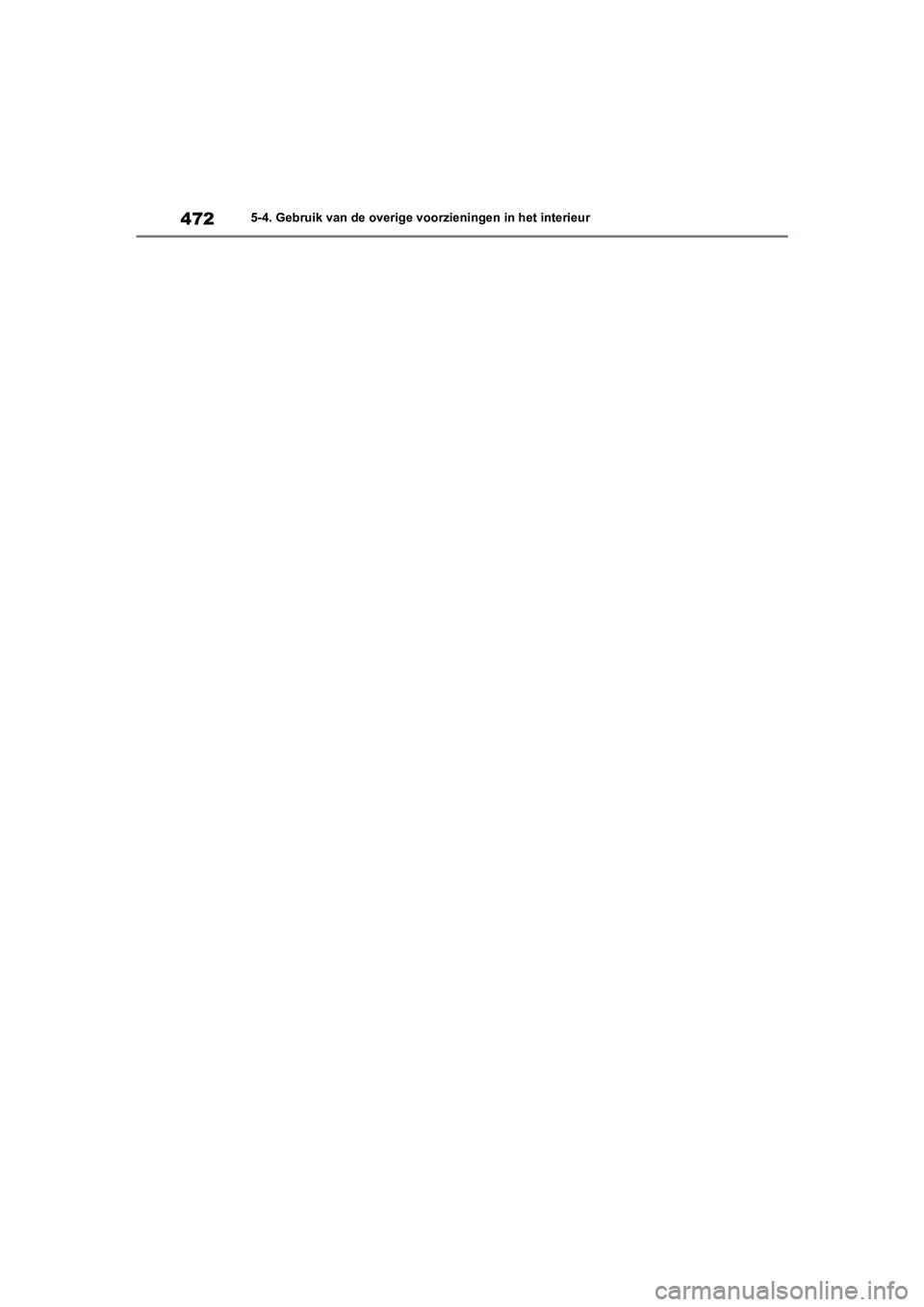

4725-4. Gebruik van de overige voorzieningen in het interieur
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 472 Wednesday, October 9, 2019 11:15 AM

6

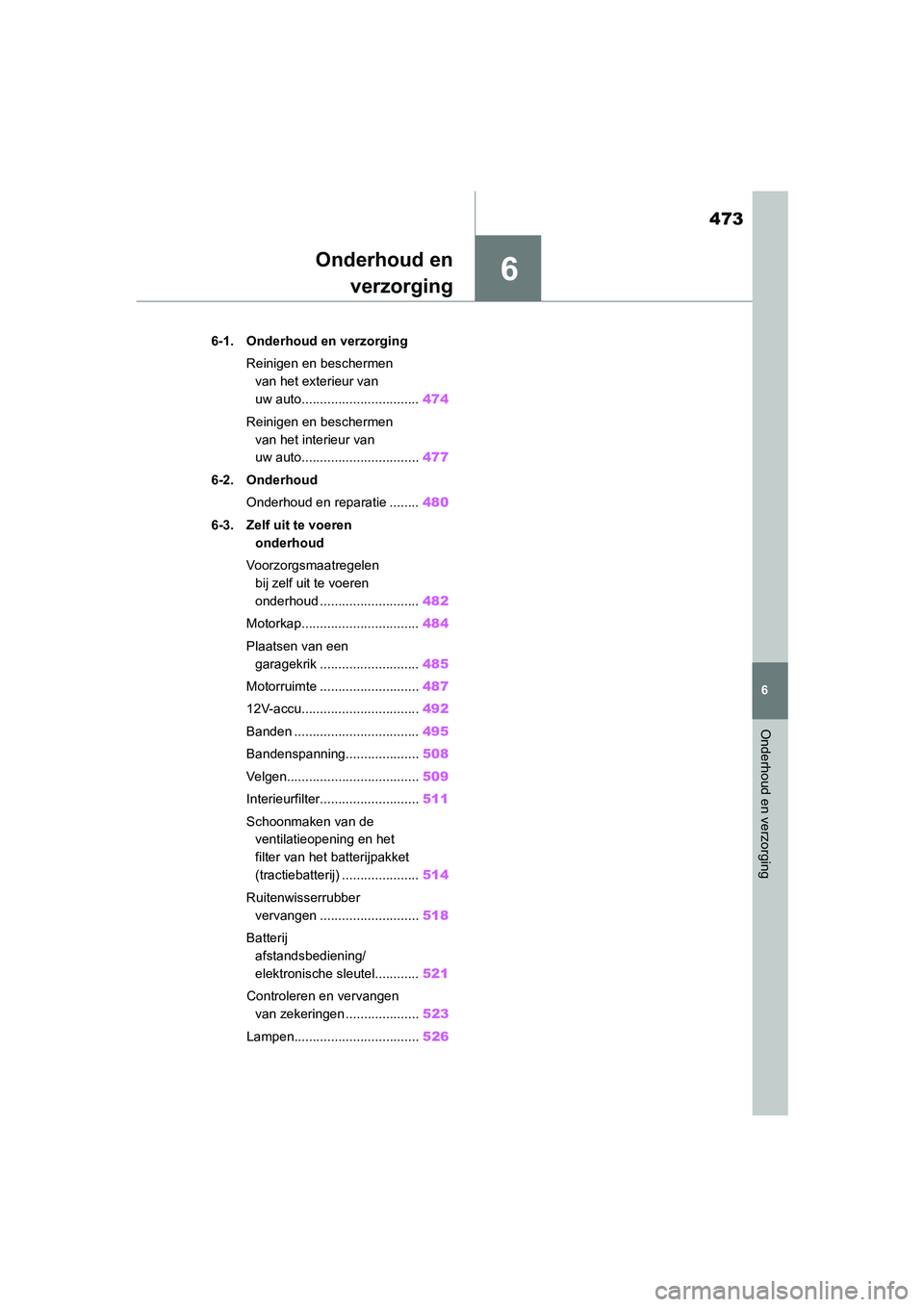

473
6
Onderhoud en verzorging
Onderhoud enverzorging
6-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van
uw auto................................ 474
Reinigen en beschermen van het interieur van
uw auto................................ 477
6-2. Onderhoud Onderhoud en reparatie ........ 480
6-3. Zelf uit te voeren onderhoud
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ........................... 482
Motorkap................................ 484
Plaatsen van een garagekrik ........................... 485
Motorruimte ........................... 487
12V-accu................................ 492
Banden .................................. 495
Bandenspanning.................... 508
Velgen.................................... 509
Interieurfilter........................... 511
Schoonmaken van de ventilatieopening en het
filter van het batterijpakket
(tractiebatterij) ..................... 514
Ruitenwisserrubber vervangen ........................... 518
Batterij afstandsbediening/
elektronische sleutel............ 521
Controleren en vervangen van zekeringen .................... 523
Lampen.................................. 526
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 473 Wednesday, October 9, 2019 11:15 AM

4746-1. Onderhoud en verzorging
6-1.Onderhoud en verzorging
Spoel de auto van boven naar bene-
den af met veel water en verwijder
zo vuil en stof van de carrosserie, uit
de wielkasten en van de onderkant
van de auto.
 Was de auto met een spons of een
zachte doek (bijv. een zeemlap).
 Verwijder hardnekkige vlekken met
een autowasmiddel en spoel grondig
af met water.
 Veeg overtollig water weg.
 Wanneer het water niet meer in
druppels op de lak bl ijft liggen, moet
de auto opnieuw in de was worden
gezet.
Zet de auto alleen in de was als de carrosse-
rie is afgekoeld.
■Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achter- klep uit (indien aanwezig)
Begin met wassen vanaf de voorzijde van de
auto. Klap de spiegels weer uit voordat u
gaat rijden.
●Sommige borstels in wasstraten kunnen
krassen veroorzaken op de carrosserie en
andere onderdelen (velgen, enz.), waar-
door de lak van uw auto wordt beschadigd.
●In sommige autowasserettes wordt de ach-
terspoiler mogelijk n iet gereinigd. Ook
bestaat er mogelijk een verhoogde kans op
schade aan de auto.
■Hogedrukreinigers
Spuit niet van dichtbij op de randen van de
portieren of de ruiten en blijf er niet langdurig
op spuiten, omdat er anders water in het inte-
rieur terecht kan komen.
■Opmerking voor auto's met Smart
entry-systeem en startknop (indien aan-
wezig)
Als de portiergreep nat wordt terwijl de elek-
tronische sleutel zic h binnen het werkzame
gebied bevindt, kan het por tier herhaaldelijk
worden vergrendeld en ontgrendeld. Volg in
dat geval de correctieprocedure hieronder bij
het wassen van de auto:
●Leg de sleutel op een afstand van ten min-
ste 2 m van de auto als u de auto wast.
(Zorg ervoor dat de sleutel niet gestolen
wordt.)
●Schakel de energiebespaarmodus van de
elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( →Blz. 205)
■Velgen en wieldoppen
●Verwijder vuil onmiddellijk met een neu-
traal reinigingsmiddel.
●Spoel het reinigingsm iddel direct na het
gebruik met water af.
●Neem de volgende voorzorgsmaatregelen
in acht om de lak tegen beschadiging te
beschermen.
• Gebruik geen zuurhoudende of alkalische middelen of schuurmiddelen.
• Gebruik geen harde borstels.
• Reinig de velgen niet met reinigingsmidde- len als de velgen, bijvoorbeeld na het rij-
den of stilstaan bij warm weer, nog warm
zijn.
■Bumpers
Gebruik geen schuurmiddelen.
■Verchroomde delen
Als het vuil niet kan worden verwijderd, reinig
de onderdelen dan als volgt:
●Gebruik een zachte doek en sop met
ongeveer 5% neutraal reinigingsmiddel om
het vuil te verwijderen.
●Veeg daarna het resterende vocht van het
leder af met een droge, schone doek.
●Gebruik met alcohol natgemaakte doekjes
o.i.d. om olieresten te verwijderen.
Reinigen en beschermen
van het exterieur van uw
auto
Voer het volgende uit om uw auto
te beschermen en in perfecte staat
te houden:
Reinigingsinstructies
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 474 Wednesday, October 9, 2019 11:15 AM

475
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■Bij het wassen van de voorruit
(auto's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in de stand
OFF.
Als de ruitenwissers chakelaar in de stand
AUTO staat, kunnen de ruitenwissers in
de volgende gevallen onverwacht in wer-
king treden. Hierdoor kunnen uw handen
bekneld raken en kunt u ernstig letsel
oplopen, en hierdoor kunnen de ruitenwis-
serbladen beschadigd raken.
Uit
AUTO
●Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aange-
raakt
●Wanneer een natte doek of iets derge-
lijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de regen-
sensor
A
B
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijpen tamelijk heet worden.
Raak wanneer u de auto wast de uitlaatpij-
pen niet aan totdat deze voldoende zijn
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 475 Wednesday, October 9, 2019 11:15 AM

4766-1. Onderhoud en verzorging
OPMERKING
●Verwijder vuil van de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF.
Als de ruitenwissers chakelaar in stand
AUTO staat, kunnen de ruitenwissers in
werking treden waardoor de ruitenwisser-
bladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Stel de camera (indien aanwezig) of de
omgeving ervan tijdens het wassen van
de auto niet bloot aan sterke waterstra-
len uit de hogedrukreiniger. Door de
kracht van de waterstralen werkt het
apparaat mogelijk niet normaal.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdekkin-
gen), stekkers en de volgende onderde-
len.
Wanneer onderdelen in aanraking
komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
●Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
●Houd de sproeierkop op ten minste 30
cm van de carrosserie. Anders kunnen
kunststof delen, zoals lijsten en bum-
pers, vervormd of beschadigd raken.
Houd de sproeierkop ook niet de hele
tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit. Daar
bevindt zich de luchtinlaatopening voor
de airconditioning en als daar water
doorheen komt, werkt de airconditioning
mogelijk niet goed.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 476 Wednesday, October 9, 2019 11:15 AM

477
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging

Verwijder vuil en stof met een stof-
zuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
 Als het vuil niet kan worden verwij-
derd, verwijder het dan met een
zachte doek met water met onge-
veer 1% reinigingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
■Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op
schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat ze
drogen. Het beste resultaat wordt verkregen
als de vloerbedekking zo droog mogelijk
wordt gehouden.
■Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met een
mild sop, lauw water en een doek of spons.
Controleer ook de gordels regelmatig op
overmatige slijtage, rafels en scheuren.
Reinigen en beschermen
van het interieur van uw
auto
Reinig de onderdelen en materia-
len op de daarvoor juiste wijze.
Beschermen van het interieur
WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in de auto, zoals op
de vloer, op de achterstoelen, in de ven-
tilatieopening van de hybridebatterij
(tractiebatterij) of in de bagageruimte.
( → Blz. 90)
Anders kunnen het batterijpakket, elek-
trische onderdelen en dergelijke defect
raken of vlam vatten.
●Voorkom dat onderdelen of de bedra-
ding van het airbagsysteem in het interi-
eur nat worden. ( →Blz. 40)
Een elektrische storing kan ervoor zor-
gen dat de airbags worden geactiveerd
of niet op de juiste wijze werken, waar-
door ernstig letsel kan ontstaan.
●Auto's met draadloze lader:
Laat de draadloze lader ( →Blz. 466)
niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan
leiden tot brandwonden of een elektri-
sche schok, waarbij ernstig letsel kan
ontstaan.
■Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner. Het
dashboard kan in de voorruit worden
weerkaatst; hierdoor k an het gezichtsveld
van de bestuurder worden belemmerd wat
een ernstig ongeval tot gevolg kan heb-
ben.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 477 Wednesday, October 9, 2019 11:15 AM

4786-1. Onderhoud en verzorging
Verwijder vuil en stof met een stof-
zuiger.
 Veeg overtollig vuil en stof weg met
een zachte doek die is bevochtigd
met een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5% wolreini-
gingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel grondig met een
schone, vochtige doek.
 Veeg daarna het resterende vocht
van het leder af met een droge,
schone doek. Laat de lederen bekle-
ding drogen in een geventileerde
ruimte in de schaduw.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmidde-
len niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen
van gelakte oppervlakken kunnen ver-
oorzaken:
• Behalve de stoelen: Organische reini- gingsmiddelen zoals wasbenzine en ter-
pentine, alkalische of zuurhoudende
middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en
alcohol
●Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte delen
van het interieur kunnen beschadigd
raken.
■Voorkomen van beschadiging van
lederen bekleding
Neem de volgende voorzorgsmaatregelen
in acht om beschadiging en vroegtijdige
slijtage van lederen bekleding te voorko-
men:
●Verwijder stof en vuil onmiddellijk van
de bekleding.
●Stel de auto niet langdurig bloot aan
direct zonlicht. Par keer uw auto in de
schaduw, vooral bij warm weer.
●Leg geen vinyl of plastic voorwerpen of
artikelen die was bevatten op de bekle-
ding, aangezien ze bij hoge temperatu-
ren in het interieur mogelijk aan het leer
vast blijven kleven.
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water.
Water dat in contact komt met elektrische
onderdelen boven of onder de vloerbedek-
king, kan schade aan de verschillende
systemen van de auto veroorzaken, bij-
voorbeeld aan het audiosysteem. Water
kan bovendien roest aan de carrosserie
veroorzaken.
■Bij het reinigen van de binnenzijde
van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de
lens terechtkomt. Raak de lens ook niet
aan. ( →Blz. 333)
■Schoonmaken van de binnenzijde
van de achterruit
●Gebruik geen ruitenreiniger om de ach-
terruit schoon te maken. Anders kunnen
de verwarmingsdraden beschadigd
raken. Veeg de ruit voorzichtig schoon
met een doek en lauw water. Maak de
ruit in horizontale richting schoon, even-
wijdig aan de verwarmingsdraden.
●Voorkom beschadiging van de verwar-
mingsdraden.
Schoonmaken van lederen
bekleding
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 478 Wednesday, October 9, 2019 11:15 AM

479
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging

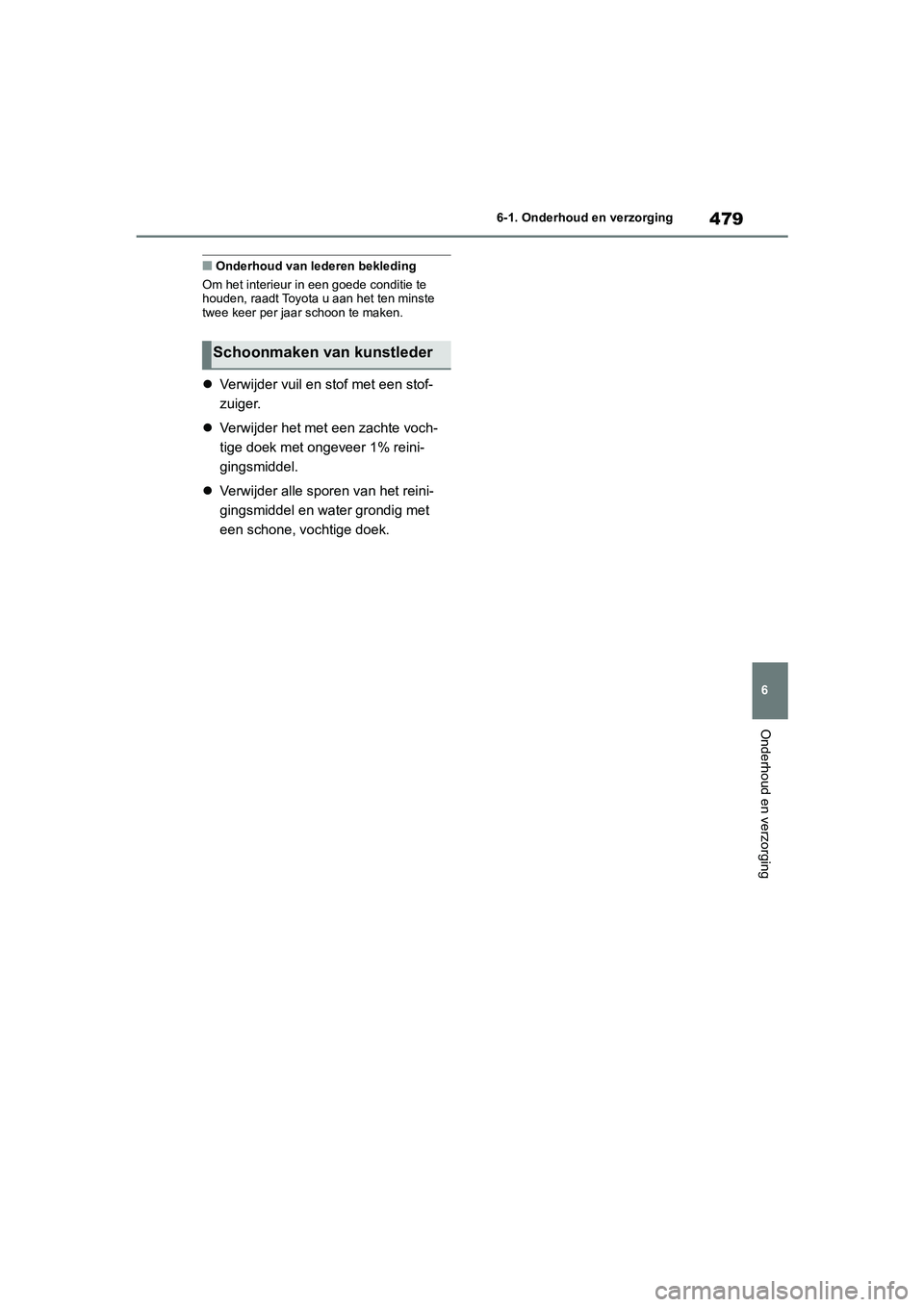

■Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten minste
twee keer per jaar schoon te maken.
 Verwijder vuil en stof met een stof-
zuiger.
 Verwijder het met een zachte voch-
tige doek met ongeveer 1% reini-
gingsmiddel.
 Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
Schoonmaken van kunstleder
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 479 Wednesday, October 9, 2019 11:15 AM
