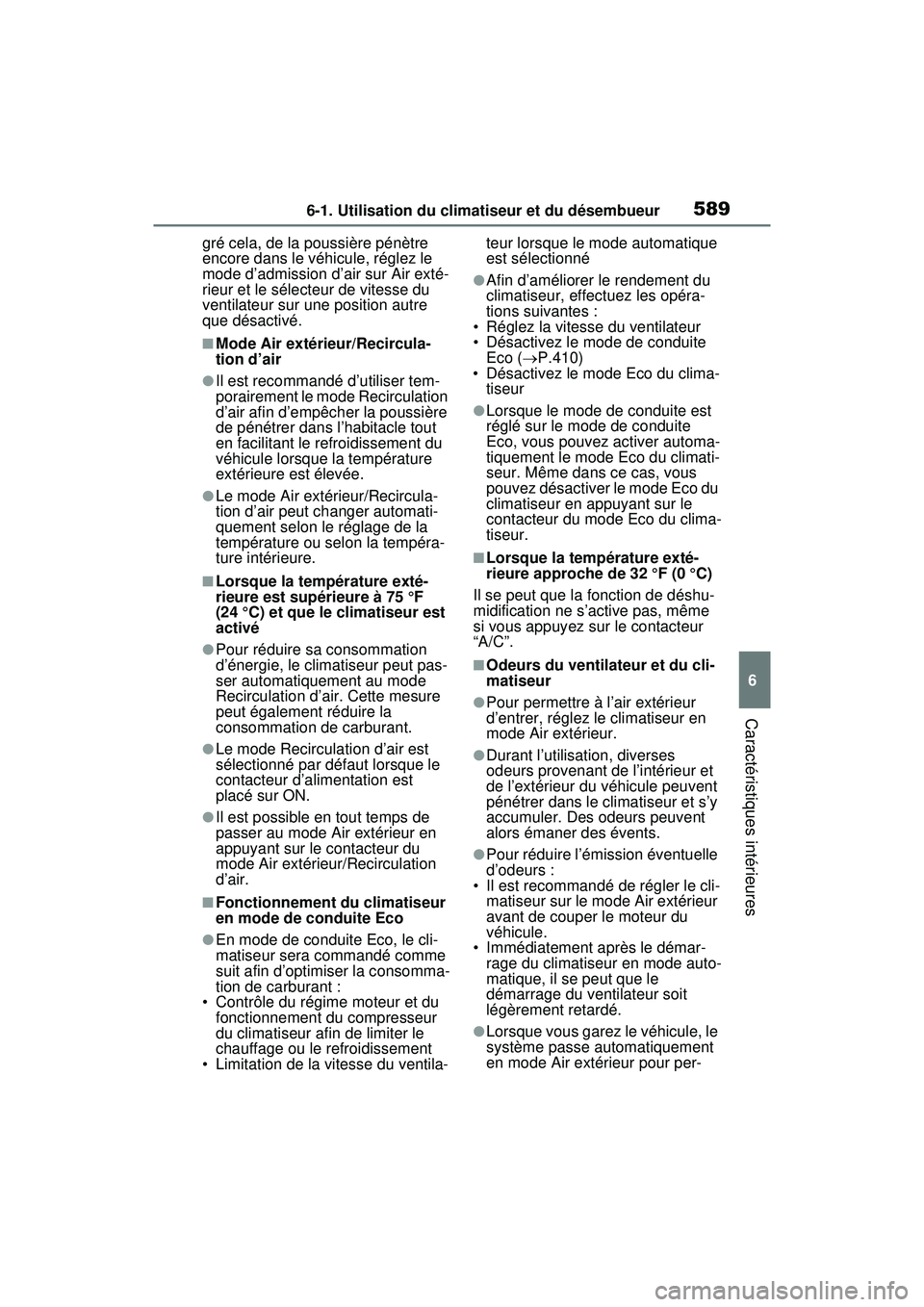

5896-1. Utilisation du climatiseur et du désembueur
6
Caractéristiques intérieures
gré cela, de la poussière pénètre
encore dans le véhicule, réglez le
mode d’admission d’air sur Air exté-
rieur et le sélecteur de vitesse du
ventilateur sur une position autre
que désactivé.
■Mode Air extérieur/Recircula-
tion d’air
●Il est recommandé d’utiliser tem-
porairement le mode Recirculation
d’air afin d’empêcher la poussière
de pénétrer dans l’habitacle tout
en facilitant le refroidissement du
véhicule lorsque la température
extérieure est élevée.
●Le mode Air extérieur/Recircula-
tion d’air peut changer automati-
quement selon le réglage de la
température ou selon la tempéra-
ture intérieure.
■Lorsque la température exté-
rieure est supérieure à 75 °F
(24 °C) et que le climatiseur est
activé
●Pour réduire sa consommation
d’énergie, le climatiseur peut pas-
ser automatiquement au mode
Recirculation d’air. Cette mesure
peut également réduire la
consommation de carburant.
●Le mode Recirculation d’air est
sélectionné par défaut lorsque le
contacteur d’alimentation est
placé sur ON.
●Il est possible en tout temps de
passer au mode Air extérieur en
appuyant sur le contacteur du
mode Air extérieur/Recirculation
d’air.
■Fonctionnement du climatiseur
en mode de conduite Eco
●En mode de conduite Eco, le cli-
matiseur sera commandé comme
suit afin d’optimiser la consomma-
tion de carburant :
• Contrôle du régime moteur et du fonctionnement du compresseur
du climatiseur afin de limiter le
chauffage ou le refroidissement
• Limitation de la vitesse du ventila- teur lorsque le mode automatique
est sélectionné
●Afin d’améliorer le rendement du
climatiseur, effectuez les opéra-
tions suivantes :
• Réglez la vitesse du ventilateur
• Désactivez le mode de conduite Eco ( P.410)
• Désactivez le mode Eco du clima- tiseur
●Lorsque le mode de conduite est
réglé sur le mode de conduite
Eco, vous pouvez activer automa-
tiquement le mode Eco du climati-
seur. Même dans ce cas, vous
pouvez désactiver le mode Eco du
climatiseur en appuyant sur le
contacteur du mode Eco du clima-
tiseur.
■Lorsque la température exté-
rieure approche de 32 °F (0 °C)
Il se peut que la fonction de déshu-
midification ne s’active pas, même
si vous appuyez sur le contacteur
“A/C”.
■Odeurs du ventilateur et du cli-
matiseur
●Pour permettre à l’air extérieur
d’entrer, réglez le climatiseur en
mode Air extérieur.
●Durant l’utilisation, diverses
odeurs provenant de l’intérieur et
de l’extérieur du véhicule peuvent
pénétrer dans le climatiseur et s’y
accumuler. Des odeurs peuvent
alors émaner des évents.
●Pour réduire l’émission éventuelle
d’odeurs :
• Il est recommandé de régler le cli- matiseur sur le mode Air extérieur
avant de couper le moteur du
véhicule.
• Immédiatement après le démar-
rage du climatiseur en mode auto-
matique, il se peut que le
démarrage du ventilateur soit
légèrement retardé.
●Lorsque vous garez le véhicule, le
système passe automatiquement
en mode Air extérieur pour per-

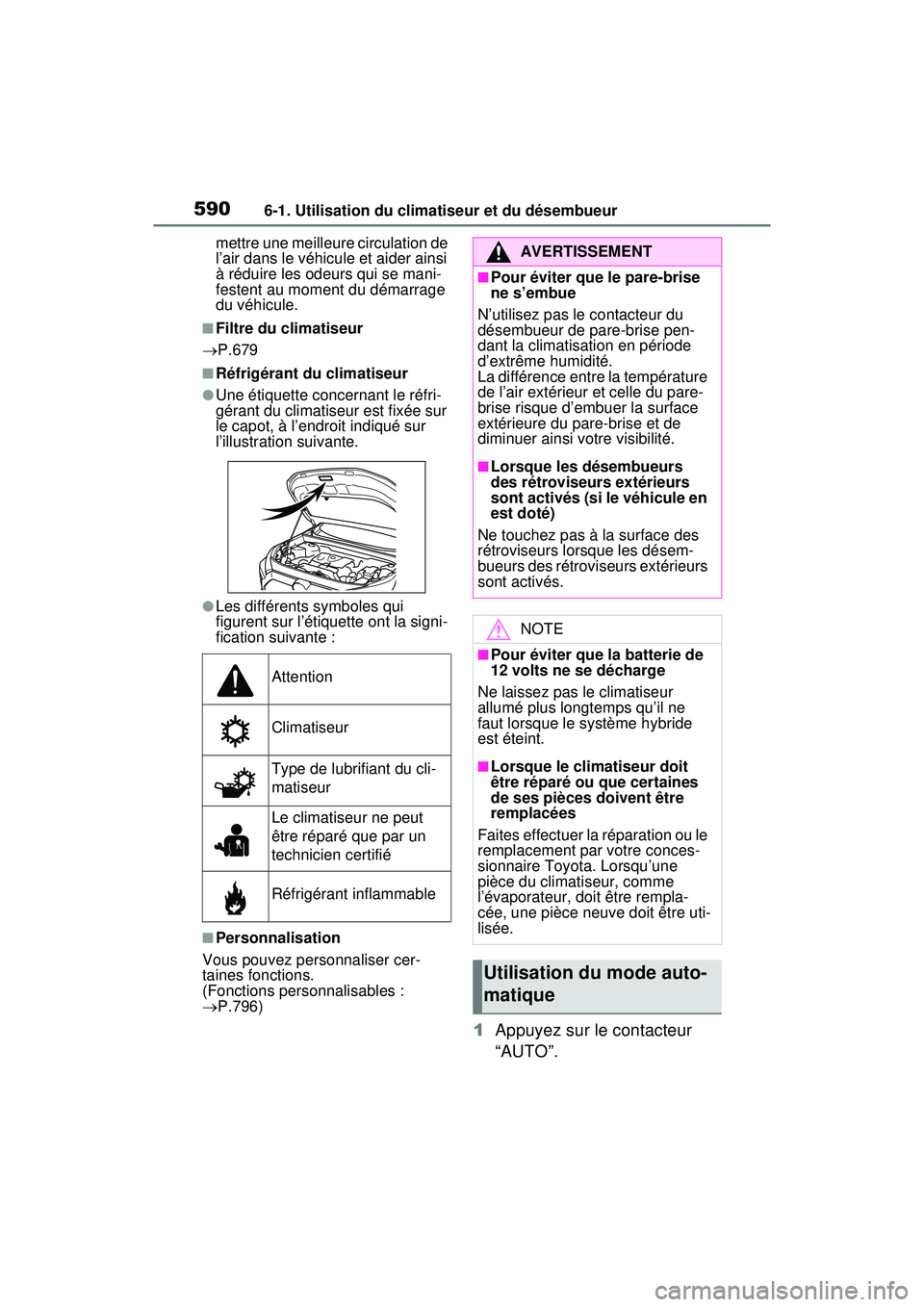

5906-1. Utilisation du climatiseur et du désembueur
mettre une meilleure circulation de
l’air dans le véhicule et aider ainsi
à réduire les odeurs qui se mani-
festent au moment du démarrage
du véhicule.
■Filtre du climatiseur
 P.679
■Réfrigérant du climatiseur
●Une étiquette concernant le réfri-
gérant du climatiseur est fixée sur
le capot, à l’endroit indiqué sur
l’illustration suivante.
●Les différents symboles qui
figurent sur l’étiquette ont la signi-
fication suivante :
■Personnalisation
Vous pouvez personnaliser cer-
taines fonctions.
(Fonctions personnalisables :
 P.796)
1 Appuyez sur le contacteur
“AUTO”.
Attention
Climatiseur
Type de lubrifiant du cli-
matiseur
Le climatiseur ne peut
être réparé que par un
technicien certifié
Réfrigérant inflammable
AVERTISSEMENT
■Pour éviter que le pare-brise
ne s’embue
N’utilisez pas le contacteur du
désembueur de pare-brise pen-
dant la climatisation en période
d’extrême humidité.
La différence entre la température
de l’air extérieur et celle du pare-
brise risque d’embuer la surface
extérieure du pare-brise et de
diminuer ainsi votre visibilité.
■Lorsque les désembueurs
des rétroviseurs extérieurs
sont activés (si le véhicule en
est doté)
Ne touchez pas à la surface des
rétroviseurs lorsque les désem-
bueurs des rétroviseurs extérieurs
sont activés.
NOTE
■Pour éviter que la batterie de
12 volts ne se décharge
Ne laissez pas le climatiseur
allumé plus longtemps qu’il ne
faut lorsque le système hybride
est éteint.
■Lorsque le climatiseur doit
être réparé ou que certaines
de ses pièces doivent être
remplacées
Faites effectuer la réparation ou le
remplacement par votre conces-
sionnaire Toyota. Lorsqu’une
pièce du climatiseur, comme
l’évaporateur, doit être rempla-
cée, une pièce neuve doit être uti-
lisée.
Utilisation du mode auto-
matique

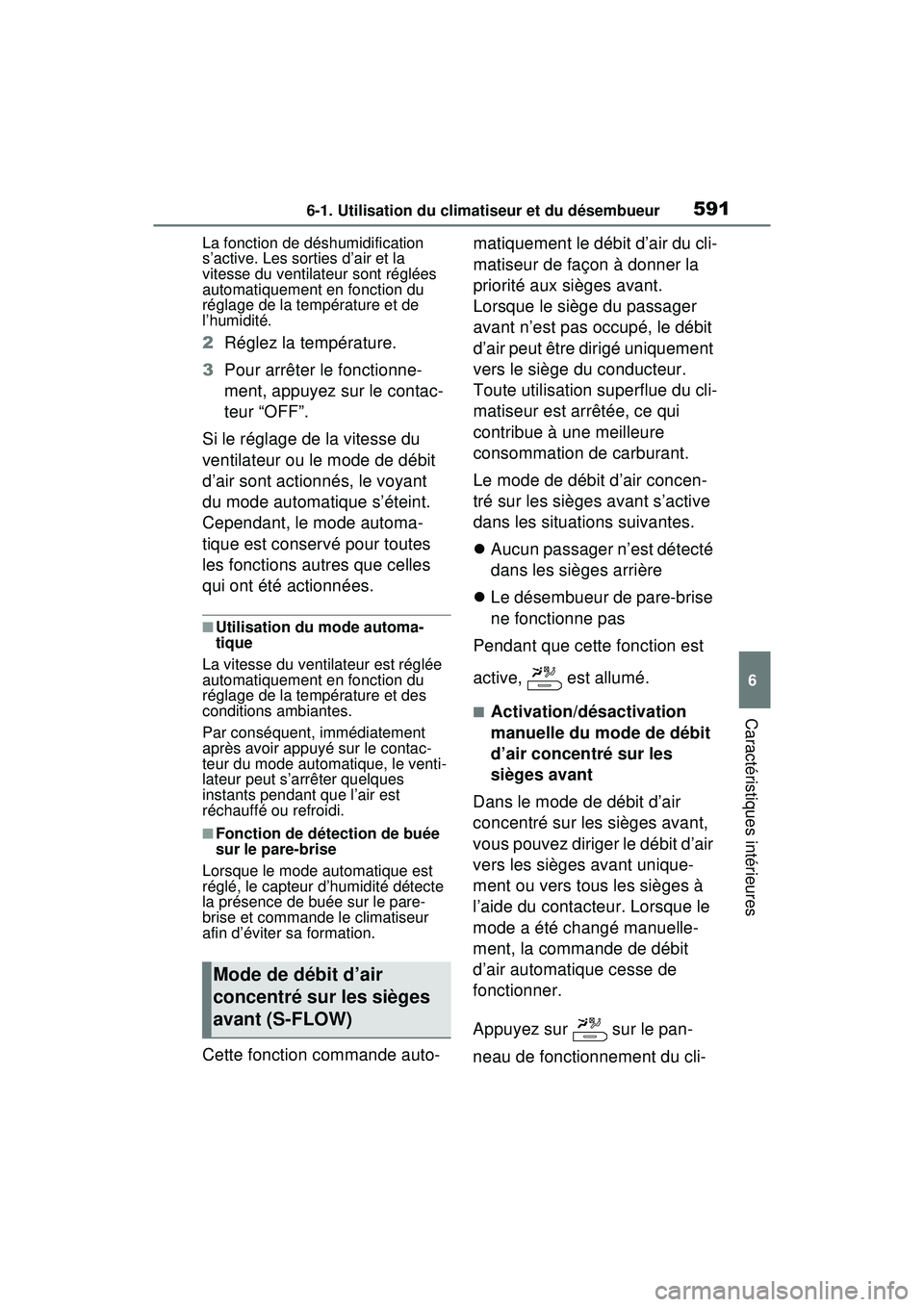

5916-1. Utilisation du climatiseur et du désembueur
6
Caractéristiques intérieures
La fonction de déshumidification
s’active. Les sorties d’air et la
vitesse du ventilateur sont réglées
automatiquement en fonction du
réglage de la température et de
l’humidité.
2Réglez la température.
3 Pour arrêter le fonctionne-
ment, appuyez sur le contac-
teur “OFF”.
Si le réglage de la vitesse du
ventilateur ou le mode de débit
d’air sont actionnés, le voyant
du mode automatique s’éteint.
Cependant, le mode automa-
tique est conservé pour toutes
les fonctions autres que celles
qui ont été actionnées.
■Utilisation du mode automa-
tique
La vitesse du ventilateur est réglée
automatiquement en fonction du
réglage de la température et des
conditions ambiantes.
Par conséquent, immédiatement
après avoir appuyé sur le contac-
teur du mode automatique, le venti-
lateur peut s’arrêter quelques
instants pendant que l’air est
réchauffé ou refroidi.
■Fonction de détection de buée
sur le pare-brise
Lorsque le mode automatique est
réglé, le capteur d’humidité détecte
la présence de buée sur le pare-
brise et commande le climatiseur
afin d’éviter sa formation.
Cette fonction commande auto- matiquement le débit d’air du cli-
matiseur de façon à donner la
priorité aux sièges avant.
Lorsque le siège du passager
avant n’est pas occupé, le débit
d’air peut être dirigé uniquement
vers le siège du conducteur.
Toute utilisation superflue du cli-
matiseur est arrêtée, ce qui
contribue à une meilleure
consommation de carburant.
Le mode de débit d’air concen-
tré sur les sièges avant s’active
dans les situations suivantes.

Aucun passager n’est détecté
dans les sièges arrière
 Le désembueur de pare-brise
ne fonctionne pas
Pendant que cette fonction est
active, est allumé.
■Activation/désactivation
manuelle du mode de débit
d’air concentré sur les
sièges avant
Dans le mode de débit d’air
concentré sur les sièges avant,
vous pouvez diriger le débit d’air
vers les sièges avant unique-
ment ou vers tous les sièges à
l’aide du contacteur. Lorsque le
mode a été changé manuelle-
ment, la commande de débit
d’air automatique cesse de
fonctionner.
Appuyez sur sur le pan-
neau de fonctionnement du cli-
Mode de débit d’air
concentré sur les sièges
avant (S-FLOW)

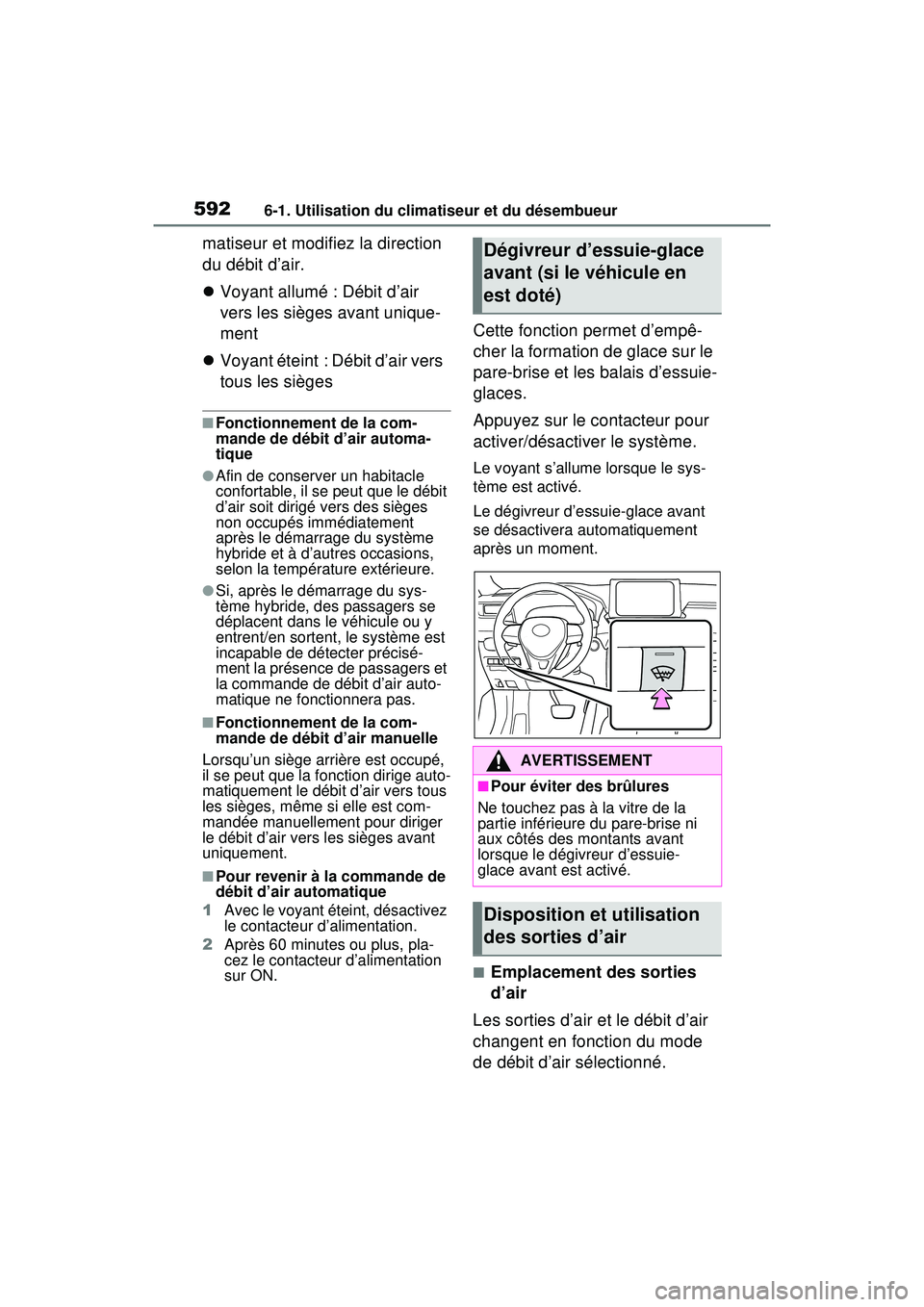

5926-1. Utilisation du climatiseur et du désembueur
matiseur et modifiez la direction
du débit d’air.
Voyant allumé : Débit d’air
vers les sièges avant unique-
ment
 Voyant éteint : Débit d’air vers
tous les sièges
■Fonctionnement de la com-
mande de débit d’air automa-
tique
●Afin de conserver un habitacle
confortable, il se peut que le débit
d’air soit dirigé vers des sièges
non occupés immédiatement
après le démarrage du système
hybride et à d’autres occasions,
selon la température extérieure.
●Si, après le démarrage du sys-
tème hybride, des passagers se
déplacent dans le véhicule ou y
entrent/en sortent, le système est
incapable de détecter précisé-
ment la présence de passagers et
la commande de débit d’air auto-
matique ne fonctionnera pas.
■Fonctionnement de la com-
mande de débit d’air manuelle
Lorsqu’un siège arrière est occupé,
il se peut que la fonction dirige auto-
matiquement le débit d’air vers tous
les sièges, même si elle est com-
mandée manuellement pour diriger
le débit d’air vers les sièges avant
uniquement.
■Pour revenir à la commande de
débit d’air automatique
1 Avec le voyant éteint, désactivez
le contacteur d’alimentation.
2 Après 60 minutes ou plus, pla-
cez le contacteur d’alimentation
sur ON.
Cette fonction permet d’empê-
cher la formation de glace sur le
pare-brise et les balais d’essuie-
glaces.
Appuyez sur le contacteur pour
activer/désactiver le système.
Le voyant s’allume lorsque le sys-
tème est activé.
Le dégivreur d’essuie-glace avant
se désactivera automatiquement
après un moment.
■Emplacement des sorties
d’air
Les sorties d’air et le débit d’air
changent en fonction du mode
de débit d’air sélectionné.
Dégivreur d’essuie-glace
avant (si le véhicule en
est doté)
AVERTISSEMENT
■Pour éviter des brûlures
Ne touchez pas à la vitre de la
partie inférieure du pare-brise ni
aux côtés des montants avant
lorsque le dégivreur d’essuie-
glace avant est activé.
Disposition et utilisation
des sorties d’air

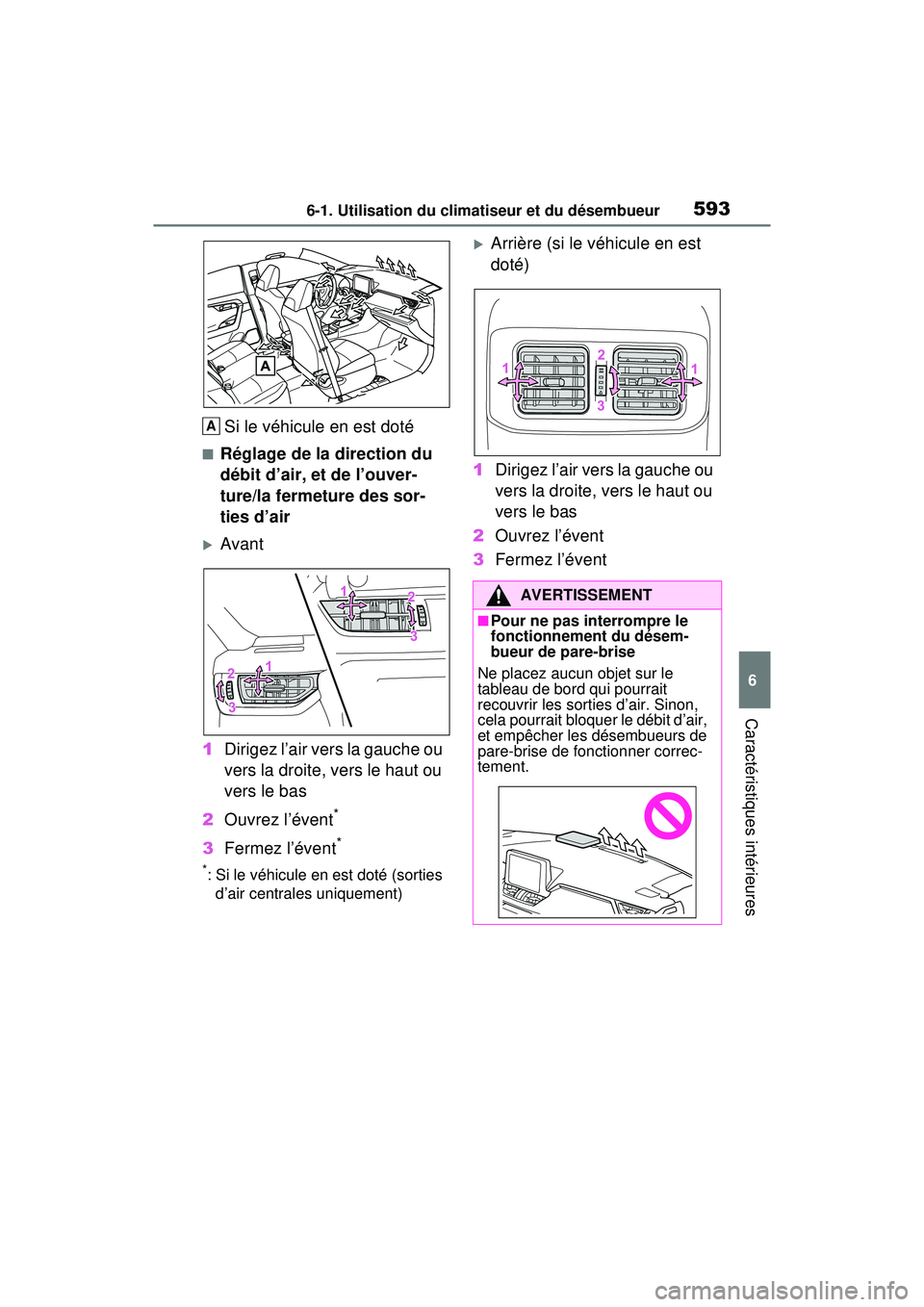

5936-1. Utilisation du climatiseur et du désembueur
6
Caractéristiques intérieures
Si le véhicule en est doté
■Réglage de la direction du
débit d’air, et de l’ouver-
ture/la fermeture des sor-
ties d’air
Avant
1 Dirigez l’air vers la gauche ou
vers la droite, vers le haut ou
vers le bas
2 Ouvrez l’évent
*
3Fermez l’évent*
*: Si le véhicule en est doté (sorties
d’air centrales uniquement)
Arrière (si le véhicule en est
doté)
1 Dirigez l’air vers la gauche ou
vers la droite, vers le haut ou
vers le bas
2 Ouvrez l’évent
3 Fermez l’évent
A
AVERTISSEMENT
■Pour ne pas interrompre le
fonctionnement du désem-
bueur de pare-brise
Ne placez aucun objet sur le
tableau de bord qui pourrait
recouvrir les sorties d’air. Sinon,
cela pourrait bloquer le débit d’air,
et empêcher les désembueurs de
pare-brise de fonctionner correc-
tement.

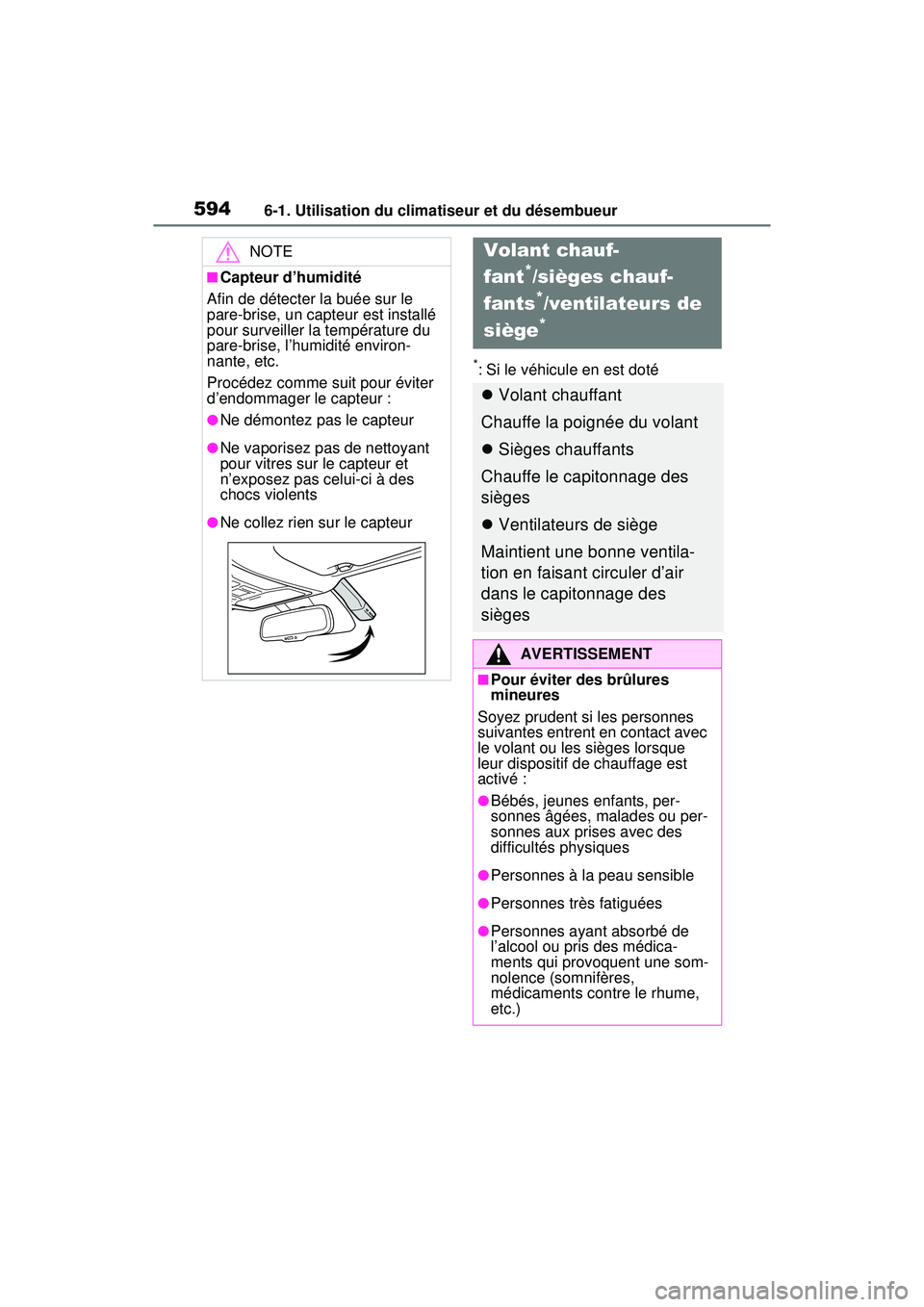

5946-1. Utilisation du climatiseur et du désembueur
*: Si le véhicule en est doté
NOTE
■Capteur d’humidité
Afin de détecter la buée sur le
pare-brise, un capteur est installé
pour surveiller la température du
pare-brise, l’humidité environ-
nante, etc.
Procédez comme suit pour éviter
d’endommager le capteur :
●Ne démontez pas le capteur
●Ne vaporisez pas de nettoyant
pour vitres sur le capteur et
n’exposez pas celui-ci à des
chocs violents
●Ne collez rien sur le capteur
Volant chauf-
fant
*/sièges chauf-
fants
*/ventilateurs de
siège
*
 Volant chauffant
Chauffe la poignée du volant
 Sièges chauffants
Chauffe le capitonnage des
sièges
 Ventilateurs de siège
Maintient une bonne ventila-
tion en faisant circuler d’air
dans le capitonnage des
sièges
AVERTISSEMENT
■Pour éviter des brûlures
mineures
Soyez prudent si les personnes
suivantes entrent en contact avec
le volant ou les sièges lorsque
leur dispositif de chauffage est
activé :
●Bébés, jeunes enfants, per-
sonnes âgées, malades ou per-
sonnes aux prises avec des
difficultés physiques
●Personnes à la peau sensible
●Personnes très fatiguées
●Personnes ayant absorbé de
l’alcool ou pris des médica-
ments qui provoquent une som-
nolence (somnifères,
médicaments contre le rhume,
etc.)

5956-1. Utilisation du climatiseur et du désembueur
6
Caractéristiques intérieures

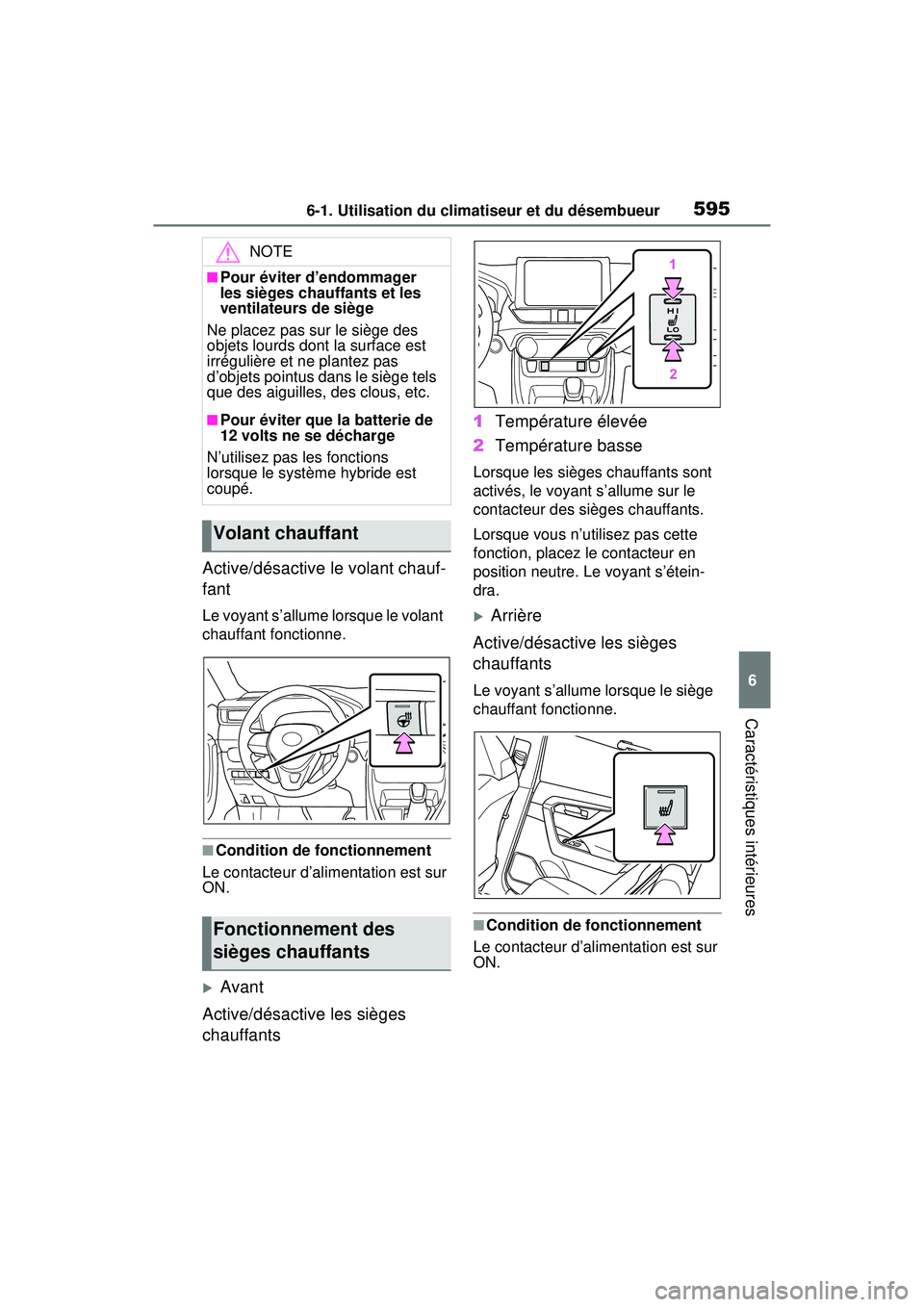

Active/désactive le volant chauf-
fant
Le voyant s’allume lorsque le volant
chauffant fonctionne.
■Condition de fonctionnement
Le contacteur d’alimentation est sur
ON.
Avant
Active/désactive les sièges
chauffants 1
Température élevée
2 Température basse
Lorsque les sièges chauffants sont
activés, le voyant s’allume sur le
contacteur des sièges chauffants.
Lorsque vous n’utilisez pas cette
fonction, placez le contacteur en
position neutre. Le voyant s’étein-
dra.
Arrière
Active/désactive les sièges
chauffants
Le voyant s’allume lorsque le siège
chauffant fonctionne.
■Condition de fonctionnement
Le contacteur d’alimentation est sur
ON.
NOTE
■Pour éviter d’endommager
les sièges chauffants et les
ventilateurs de siège
Ne placez pas sur le siège des
objets lourds dont la surface est
irrégulière et ne plantez pas
d’objets pointus dans le siège tels
que des aiguilles, des clous, etc.
■Pour éviter que la batterie de
12 volts ne se décharge
N’utilisez pas les fonctions
lorsque le système hybride est
coupé.
Volant chauffant
Fonctionnement des
sièges chauffants

5966-1. Utilisation du climatiseur et du désembueur

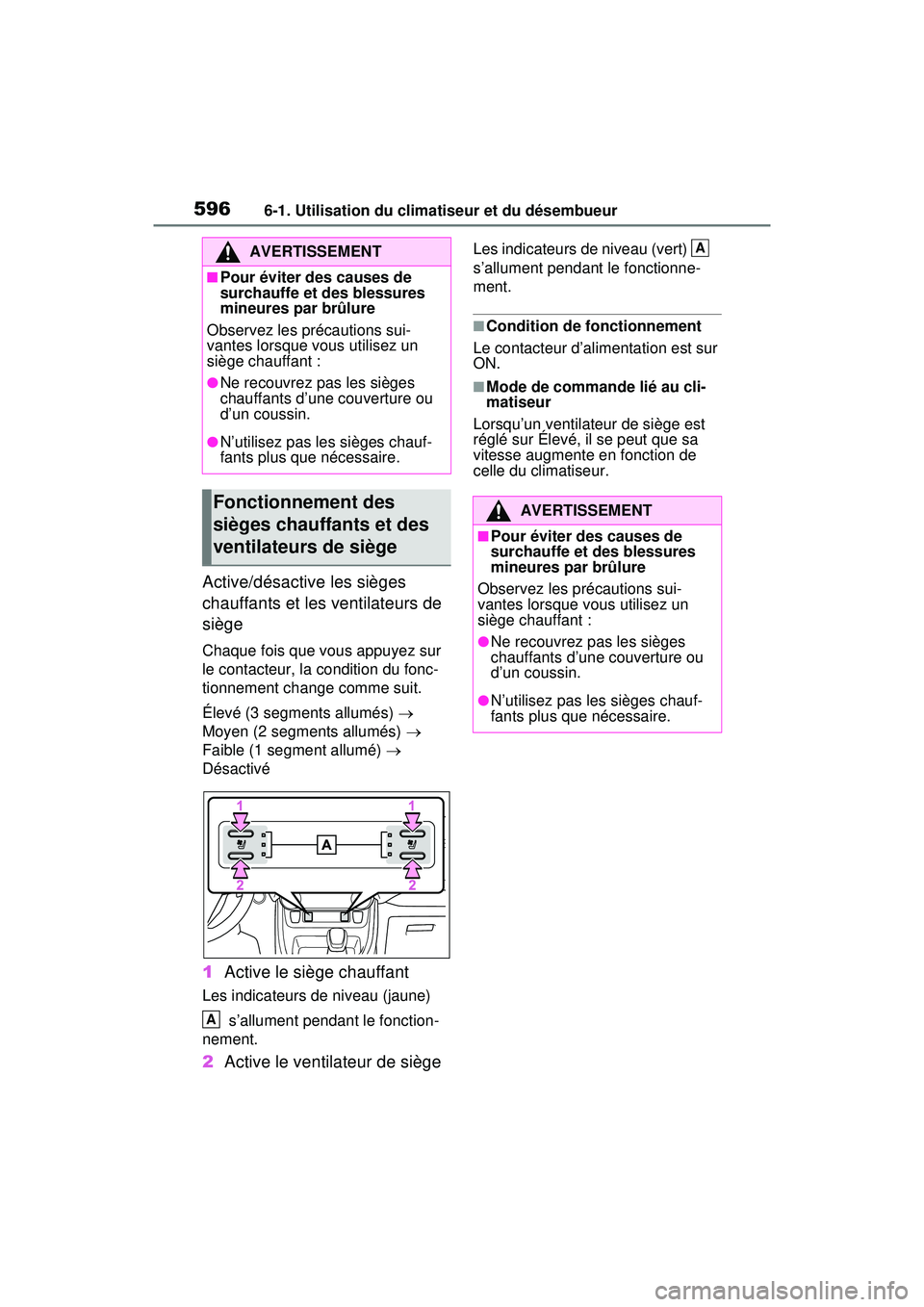

Active/désactive les sièges
chauffants et les ventilateurs de
siège
Chaque fois que vous appuyez sur
le contacteur, la condition du fonc-
tionnement change comme suit.
Élevé (3 segments allumés) 
Moyen (2 segments allumés) 
Faible (1 segment allumé) 
Désactivé
1 Active le siège chauffant
Les indicateurs de niveau (jaune)
s’allument pendant le fonction-
nement.
2 Active le ventilateur de siège
Les indicateurs de niveau (vert)
s’allument pendant le fonctionne-
ment.
■Condition de fonctionnement
Le contacteur d’alimentation est sur
ON.
■Mode de commande lié au cli-
matiseur
Lorsqu’un ventilateur de siège est
réglé sur Élevé, il se peut que sa
vitesse augmente en fonction de
celle du climatiseur.
AVERTISSEMENT
■Pour éviter des causes de
surchauffe et des blessures
mineures par brûlure
Observez les précautions sui-
vantes lorsque vous utilisez un
siège chauffant :
●Ne recouvrez pas les sièges
chauffants d’une couverture ou
d’un coussin.
●N’utilisez pas les sièges chauf-
fants plus que nécessaire.
Fonctionnement des
sièges chauffants et des
ventilateurs de siège
A
AVERTISSEMENT
■Pour éviter des causes de
surchauffe et des blessures
mineures par brûlure
Observez les précautions sui-
vantes lorsque vous utilisez un
siège chauffant :
●Ne recouvrez pas les sièges
chauffants d’une couverture ou
d’un coussin.
●N’utilisez pas les sièges chauf-
fants plus que nécessaire.
A

5976-2. Utilisation des éclairages intérieurs
6
Caractéristiques intérieures

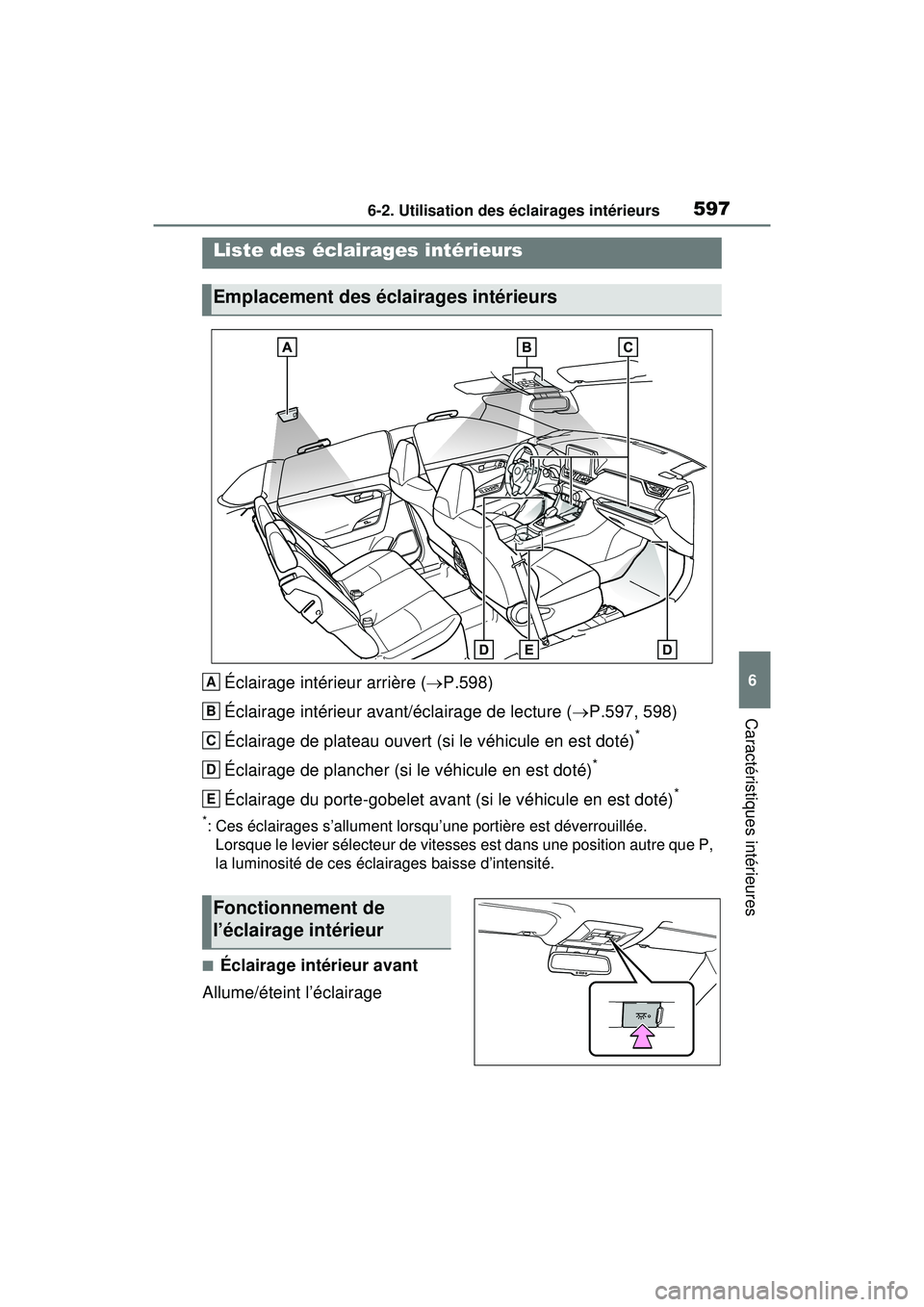

6-2 .Utilisatio n d es éclaira ges inté rieurs
Éclairage intérieur arrière (P.598)
Éclairage intérieur avant/éclairage de lecture ( P.597, 598)
Éclairage de plateau ouvert (si le véhicule en est doté)
*
Éclairage de plancher (si le véhicule en est doté)*
Éclairage du porte-gobelet avant (si le véhicule en est doté)*
*: Ces éclairages s’allument lorsqu’une portière est déverrouillée. Lorsque le levier sélecteur de vitesses est dans une position autre que P,
la luminosité de ces éclairages baisse d’intensité.
■Éclairage intérieur avant
Allume/éteint l’éclairage
Liste des éclairages intérieurs
Emplacement des éclairages intérieurs
A
B
C
D
E
Fonctionnement de
l’éclairage intérieur

5986-2. Utilisation des éclairages intérieurs

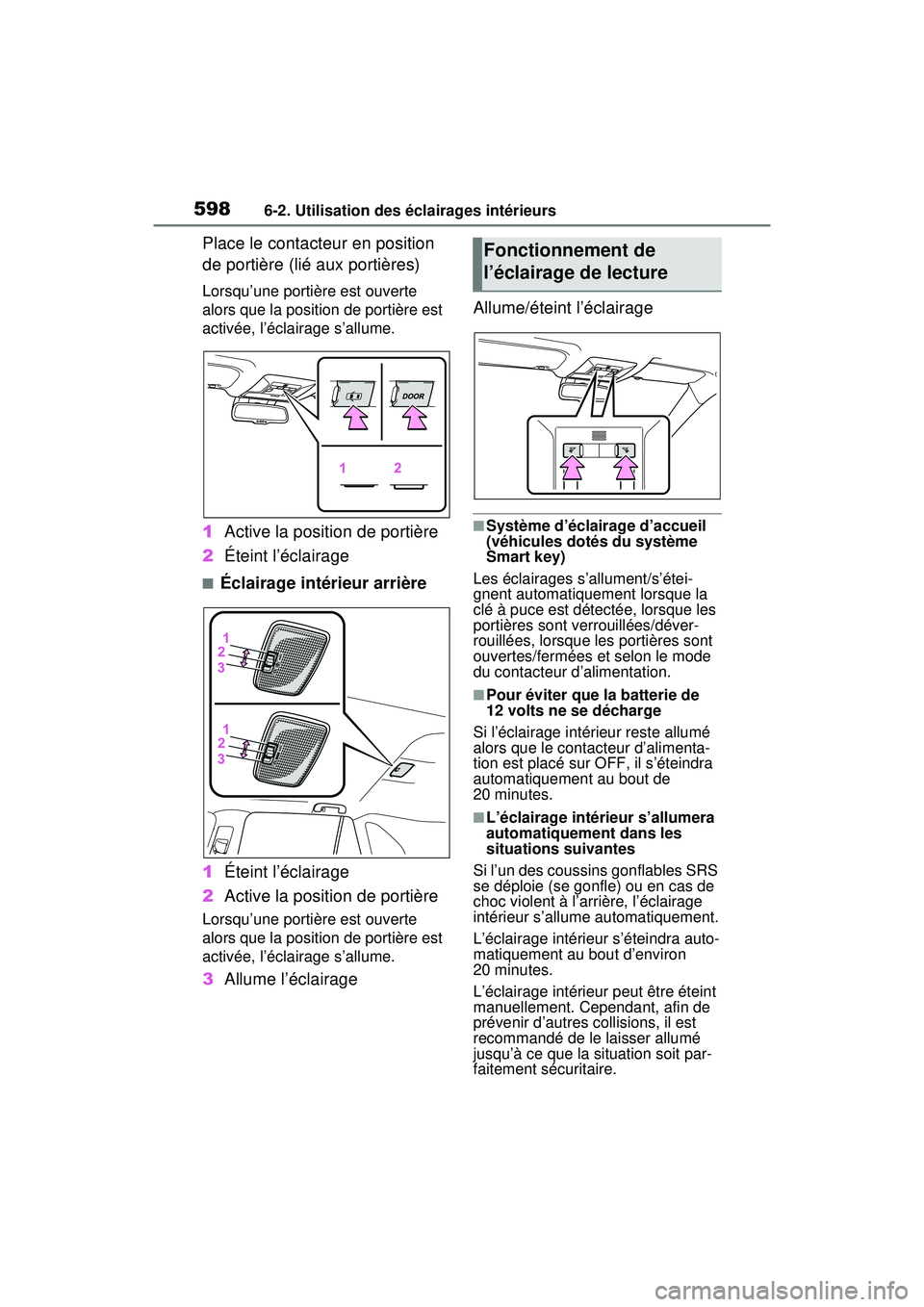

Place le contacteur en position
de portière (lié aux portières)
Lorsqu’une portière est ouverte
alors que la position de portière est
activée, l’éclairage s’allume.
1Active la position de portière
2 Éteint l’éclairage
■Éclairage intérieur arrière
1 Éteint l’éclairage
2 Active la position de portière
Lorsqu’une portière est ouverte
alors que la position de portière est
activée, l’éclairage s’allume.
3Allume l’éclairage Allume/éteint l’éclairage
■Système d’éclairage d’accueil
(véhicules dotés du système
Smart key)
Les éclairages s’allument/s’étei-
gnent automatiquement lorsque la
clé à puce est détectée, lorsque les
portières sont verrouillées/déver-
rouillées, lorsque les portières sont
ouvertes/fermées et selon le mode
du contacteur d’alimentation.
■Pour éviter que la batterie de
12 volts ne se décharge
Si l’éclairage intérieur reste allumé
alors que le contacteur d’alimenta-
tion est placé sur OFF, il s’éteindra
automatiquement au bout de
20 minutes.
■L’éclairage intérieur s’allumera
automatiquement dans les
situations suivantes
Si l’un des coussins gonflables SRS
se déploie (se gonfle) ou en cas de
choc violent à l’arrière, l’éclairage
intérieur s’allume automatiquement.
L’éclairage intérieur s’éteindra auto-
matiquement au bout d’environ
20 minutes.
L’éclairage intérieur peut être éteint
manuellement. Cependant, afin de
prévenir d’autres collisions, il est
recommandé de le laisser allumé
jusqu’à ce que la situation soit par-
faitement sécuritaire.
Fonctionnement de
l’éclairage de lecture
