TOYOTA RAV4 PHEV 2021 Brugsanvisning (in Danish)

409
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
Toyota-parkeringshjælpsensoren
kan aktiveres/deaktiveres på skær-
men på multi-informationsdis-
playet. (
S. 184)
Når Toyota-parkeringshjælpsensoren
er deaktiveret, lyse r indikatoren for
Toyota-parkeringshjælpsensor OFF
(S. 169) på multi-informationsdisplay-
et.
Systemet aktiveres igen ved at vælge
på multi-informationsdisplayet, væl-
ge og tænde for den.
Hvis systemet er deaktiveret, forbliver
det slukket, selvom tændingskontakten
sættes på ON, efter at tændingskontak-
ten er blevet slået fra.
Slå Toyota-parkeringshjælp-
sensoren til/fra
ADVARSEL
nSikkerhedsforanstaltninger for
Toyota-parkeringshjælpsensor
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf k an medføre, at
bilen ikke kan køres sikkert, og forår-
sage en ulykke.
lBrug ikke sensorerne, hvis bilens
hastighed er højere end 10 km/t.
lSensorernes registreringsområder
og reaktionstider er begrænsede.
Af hensyn til sikkerheden skal du
kontrollere områderne omkring
bilen (særligt siderne af bilen), når
du kører frem eller bakker, og ved
hjælp af bremsen holde en lav, kon-
trolleret hastighed.
lDer må ikke monteres tilbehør i
nærheden af kofangerne, da disse
områder er inden for sensorernes
registreringsområde.
lHvis området lige under kofangerne
ikke registreres.
Tynde pæle eller genstande i lavere
højde end sensoren vil muligvis
ikke blive registreret, når bilen nær-
mer sig dem, selvom de allerede er
blevet registreret én gang.
nHvornår skal funktionen deakti-
veres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktive-
ret, også når der ikke er risiko for en
kollision.
lBilen er udstyret med kommerciel
radioantenne, trådløs antenne eller
tågelygter.
lHvis for- eller bagkofangeren eller
sensoren får et hårdt stød.
lHvis du har monteret affjedring, der
ikke er en original Toyota-affjedring,
(sænket undervogn osv.).
lDer er monteret bugseringsøjer.
lDer er monteret en bagbelyst num-
merplade.
lVed bilvask i en vaskehal
nVed brug af Toyota-parkerings-
hjælpsensoren
I følgende situationer vil systemet
muligvis ikke fungere korrekt på
grund af en sensorfejl osv. Få bilen
efterset af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
OM42E06DK.book Page 409 Thursday, February 18, 2021 5:07 PM

4105-5. Brug af systemer til sikker og let kørsel
nSystemet kan benyttes, når
lTændingskontakten står på ON.
lFunktionen Toyota-parkeringshjælp-
sensor er slået til.
lBilens hastighed er lavere end ca.
10 km/t.
lGearvælgeren står i en anden stilling
end P.
nHvis "Rengør parkeringsassistent-
sensor" vises på multi-informati-
onsdisplayet
En sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
osv. fra sensoren, så systemet kan fun-
gere normalt igen. Der kan dannes is på sensoren ved lave
temperaturer, og der vises en advar-
selsmeddelelse om, at sensoren ikke
kan registrere objekter. Når isen smel-
ter, fungerer systemet normalt igen.
Hvis der vises en advarselsmeddelelse,
selvom sensoren er ren, kan der være
en fejl i sensoren. Få bilen efterset hos
en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
nHvis "Parkeringsas
sistent ikke til-
gængelig" vises på multi-informati-
onsdisplayet (biler med PKSB)
Der kan løbe vand konstant over senso-
rens overflade, f.eks. i kraftig regn. Når
systemet vurderer, at dette er normalt,
vender det tilbage til normal tilstand.
nInformationer fra sensorer
lSensorens registreringsområder er
begrænset til områderne omkring
bilens for- og bagkofanger.
lUnder brug kan følgende situationer
opstå.
• Afhængig af objektets form og andre faktorer kan registreringsafstanden
afkortes eller registrering være umulig.
• Registrering foretages muligvis ikke, hvis ubevægelige objekter kommer for
tæt på sensoren.
• Der er en lille forsinkelse mellem regi- streringen og visningen af ubevægeli-
ge objekter (der lyder en advarsels-
summer). Selv ved lave hastigheder
er der mulighed for, at objektet kom-
mer inden for 25 cm afstand, før det
vises på displayet, og advarselssum-
meren lyder.
• Det kan være svært at høre summe-
ren på grund af audiosystemets lyd-
styrke eller luftstøj fra airconditionsy-
stemet.
ADVARSEL
lDisplayet for Toyota-parkerings-
hjælpsensoren blinker eller vises
fast, og der lyder et bip, når der ikke
registreres nogen objekter.
lHvis området omkring en sensor
kolliderer med noget eller udsættes
for et kraftigt stød.
lHvis kofangeren eller kølergrillen
kolliderer med noget.
lHvis displayet blinker eller vises
fast, og der ikke lyder en summer,
undtagen når lydløs funktion er slå-
et til.
nVed bilvask
Udsæt ikke sensorerne for store
kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sprøjtes vand
direkte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
OM42E06DK.book Page 410 Thursday, February 18, 2021 5:07 PM

411
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
• Det kan være svært at høre lyden fra
systemet på grund af summere fra
andre systemer.
nForhold, hvor funktionen muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i omgivelser-
ne kan påvirke en sensors evne til at
registrere objekter korrekt. Det drejer sig
om bl.a. følgende forhold:
lDer er snavs, sne eller is på en sen-
sor. (Problemet lø ses ved at tørre
sensorerne af).
lEn sensor er frosset. (Problemet
løses ved at tø området op).
I særlig koldt vejr kan det ske, at
skærmens visning er unormal, eller at
objekter som f.eks. en mur ikke regi-
streres, hvis en sensor er frosset.
lEn sensor er dækket af noget.
lNår en sensor eller området omkring
en sensor er meget varmt eller koldt.
lPå en meget ujævn vej, på en skrå-
ning, på grus eller på græs.
lDer er meget støj i området omkring
bilen på grund af bilhorn, motorcykel-
motorer, trykluftsbremserne på store
køretøjer eller andre kraftige lyde,
som frembringer ultralydsbølger.
lDer er en anden bil i nærheden, der er
udstyret med parkeringshjælpssenso-
rer.
lEn sensor er belagt med et lag spray,
eller det regner kraftigt.
lHvis en sensor rammes af en stor
mængde vand, f.eks. ve d kørsel på en
oversvømmet vej.
lHvis bilen hælder i betydelig grad.
lBilen nærmer sig en høj eller rund
kantsten.
lHvis objekter kommer for tæt på sen-
soren.
nObjekter, som muligvis ikke regi-
streres korrekt
Formen på objektet kan gøre, at senso-
ren ikke kan registrere den. Vær særligt
opmærksom i forbindelse med følgende
objekter:
lLedninger, hegn, reb osv.
lBomuld, sne og andre materialer, der
absorberer lydbølger
lGenstande med skarpe hjørner
lLave objekter
lHøje objekter med overdele, der rager
udad i retning mod bilen
Personer vil muligvis ikke blive registre-
ret, hvis de er iført visse former for
beklædning.
nSensorernes registreringsom-
råde
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Diagrammet viser sensorernes regi-
streringsområde. Bemærk, at senso-
rerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på objektet osv.
Visning af sensorregistre-
ring, afstand til objekt
A
B
C
OM42E06DK.book Page 411 Thursday, February 18, 2021 5:07 PM

4125-5. Brug af systemer til sikker og let kørsel
nVisning af afstand
Når et objekt registreres af en sensor , vises den omtrentlige afstand til
objektet på multi-informationsdisplaye ts, navigationssystemets (hvis mon-
teret) eller multimediesystemets (hvis monteret) skærm. (Efterhånden som
afstanden til objektet bliver kort, kan afstandssegmenterne blinke).
Billederne kan afvige fra illustrationerne.
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 60 cm
• Midtersensor bag: 150 cm til 60 cm
Omtrentlig afstand til objekt: 60 cm til 45 cm
 Omtrentlig afstand til objekt: 45 cm til 30 cm
Multi-informationsdisplayNavigations- eller multimediesystemets
skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42E06DK.book Page 412 Thursday, February 18, 2021 5:07 PM

413
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel

Omtrentlig afstand til objekt: 30 cm til 15 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm
*: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når sensorer-
ne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt.
Når bilen kommer inden for en
afstand på ca. 30 cm fra objek-
tet, lyder summeren konstant
 Når 2 eller flere sensorer regi-
strerer et ubevægeligt objekt
samtidigt, lyder summeren for
det nærmeste objekt.
 Summeren afbrydes i visse situ-
ationer, selvom sensorerne er
aktive. (automatisk dæmpning af
summer)nDæmpning af summer (biler med
PKSB)
lAutomatisk afbryd else af summer
Summeren afbrydes i følgende situatio-
ner, selvom sensorerne er aktive:
• Afstanden mellem bilen og det regi- strerede objekt bliver ikke kortere
(undtagen når afstanden mellem bilen
og objektet er 30 cm eller mindre).
• Bilen bevæger sig væk fra objektet.
• Der er ingen objekter, der kan regi-
streres, i bilens bane.
Hvis der registreres endnu et objekt,
eller situationen ændres, mens summer-
lyden er slået fra, vil summeren lyde
igen.
lSådan slås summerlyden fra
Summerlyden kan slås fra midlertidigt
ved at trykke på på instrumentbetje-
ningsknapperne, mens multi-informati-
onsskærmen viser, at lyden kan slås fra.
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
OM42E06DK.book Page 413 Thursday, February 18, 2021 5:07 PM

4145-5. Brug af systemer til sikker og let kørsel
lNår lydløs tilstand er annulleret
Den lydløse tilstand annulleres automa-
tisk i følgende situationer.
• Når gearstillingen ændres
• Når hastigheden har nået eller over- skredet en bestemt hastighed
• Når Toyota-parkeringshjælp slås fra og til igen
• Når tændingskontakten er slået fra og slået til igen
nIndividuel tilpasning
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. (undtagen
biler uden frontsensorer) ( S. 184)
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige objek-
ter)
 S. 418
nParkeringsbremseassistent-
funktion (trafik bag bilen)
 S. 424
PKSB (parkeringsbrem-
seassistent)*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ek stremt høj risi-
ko for en kollision med et regi-
streret objekt, aktiveres brem-
serne automatisk for at hjælpe
med at undgå kollisionen eller
reducere kollisionskraften.
PKSB-system (parkerings-
bremseassistent)
OM42E06DK.book Page 414 Thursday, February 18, 2021 5:07 PM

415
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
Toyota parkeringsbremseassisten-
ten kan aktiveres/
deaktiveres på
skærmen på multi-informations-
displayet. Alle funktioner i parke-
ringsbremseassistenten (ubevæge-
lige objekter og trafik bag bilen)
aktiveres/deaktiveres samtidigt.
(  S. 184)
Når parkeringsbremseassistenten er
deaktiveret, lyse r PKSB OFF-indikato-
ren ( S. 169) på multi-informationsdis-
playet.
Systemet aktiveres igen ved at vælge
på multi-informationsdisplayet, væl-
ge og tænde for den.
Hvis systemet er deaktiveret, forbliver
det slukket, selvom tændingskontakten
sættes på ON, efte r at tændingskontak-
ten er blevet slået fra.
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
Kontrollér at det omgivende område
er sikkert, mens du kører.
Afhængig af bilen og kørselsforholde-
ne samt vejret m.m. aktiveres syste-
met muligvis ikke.
Sensorernes og radarens registre-
ringsfunktion er begrænset. Kontrollér
at det omgivende område er sikkert,
mens du kører.
lFøreren har alene ansvaret for en
sikker kørsel. Kør altid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at r educere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
der.
lDu må ikke selv forsøge at teste
parkeringsbremseassistentsyste-
mets funktion ved fx at køre mod en
bil eller en mur med vilje.
Afhængig af situationen fungerer
systemet muligvis ikke korrekt, og
der kan ske en ulykke.
BEMÆRK
nHvis "Parkeringsassistent ikke
tilgængelig" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet
på ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det
kan være nødvendigt at køre i bilen i
et stykke tid, før systemet vender til-
bage til normal funktion. (Hvis syste-
met ikke vender tilbage til normal
funktion, når du har kørt et stykke tid,
skal du rengøre sensorerne og områ-
derne omkring dem på kofangerne).
Aktivering/deaktivering af
parkeringsbremse-
assistenten
OM42E06DK.book Page 415 Thursday, February 18, 2021 5:07 PM

4165-5. Brug af systemer til sikker og let kørsel
Hvis styringen til begrænsning af
hybridsystemets effekt eller brem-
sestyringen aktiveres, lyder en
summer, og der vises en meddelel-
se på multi-informationsdisplayet,
forrudedisplayet (hvis monteret)
eller navigationssystemets (hvis
monteret) eller multimediesyste-
mets (hvis monteret) skærm for at
advare føreren.
Afhængig af situationen, begrænser
styringen af hybr idsystemets effekt
enten accelerationen eller effekten
mest muligt.
 Begrænsning af hybridsystemets
effekt er aktiveret (begrænsning
af acceleration)
Acceleration over en vis mængde
begrænses af systemet.
Multi-informationsdisp lay og forrudedis-
play: "Forhindring registreret. Accelera-
tion nedsat" (der vises ingen advarsel
på forrudedisplayet)
Navigationssystemets eller multimedie-
systemets skærm: Der vises ingen
advarsel
PKSB OFF-indikator: Lyser ikke
Summer: Lyder ikke
 Styring af begrænsning af
hybridsystemets effekt er aktive-
ret (effekt begrænset mest
muligt)
Systemet har vurderet, at der kræves
en større bremseeffekt end normalt. Multi-informationsdisplay og forrudedis-
play: "BREMS!"
Navigationssystemets
eller multimedie-
systemets skærm: "BREMS!"
PKSB OFF-indikator: Lyser ikke
Summer: Kort bip
 Bremsestyringen er aktiv
Systemet har vurderet, at nødopbrems-
ning er nødvendig.
Multi-informationsdisplay og forrudedis-
play: "BREMS!"
Navigationssystemets eller multimedie-
systemets skærm: "BREMS!"
PKSB OFF-indikator: Lyser
Summer: Kort bip
 Bilen stoppes af systemet
Bilen er stoppet via aktivering af brem-
sestyring.
Multi-informationsdisplay og forrudedis-
play: "Switch to Brake" (Hvis der ikke
trædes på speederen, vises "Press
Brake Pedal").
Navigationssystemets eller multimedie-
systemets skærm: "Træd på bremsepe-
dal"
PKSB OFF-indikator: Lyser (Hvis der
ikke trædes på speederen, lyser indika-
toren ikke).
Summer: Kort bip
Hvis parkeringsbremseassistenten
vurderer, at der er risiko for kollision
med et registreret objekt, begræn-
ses hybridsystemets effekt, så
bilens hastighed ikke kan øges.
(Styring af begrænsning af hybrid-
systemets effekt : Se figur 2).
Display og summer til sty-
ring af begrænsning af
hybridsystemets effekt og
bremsestyring
Systemoversigt
OM42E06DK.book Page 416 Thursday, February 18, 2021 5:07 PM

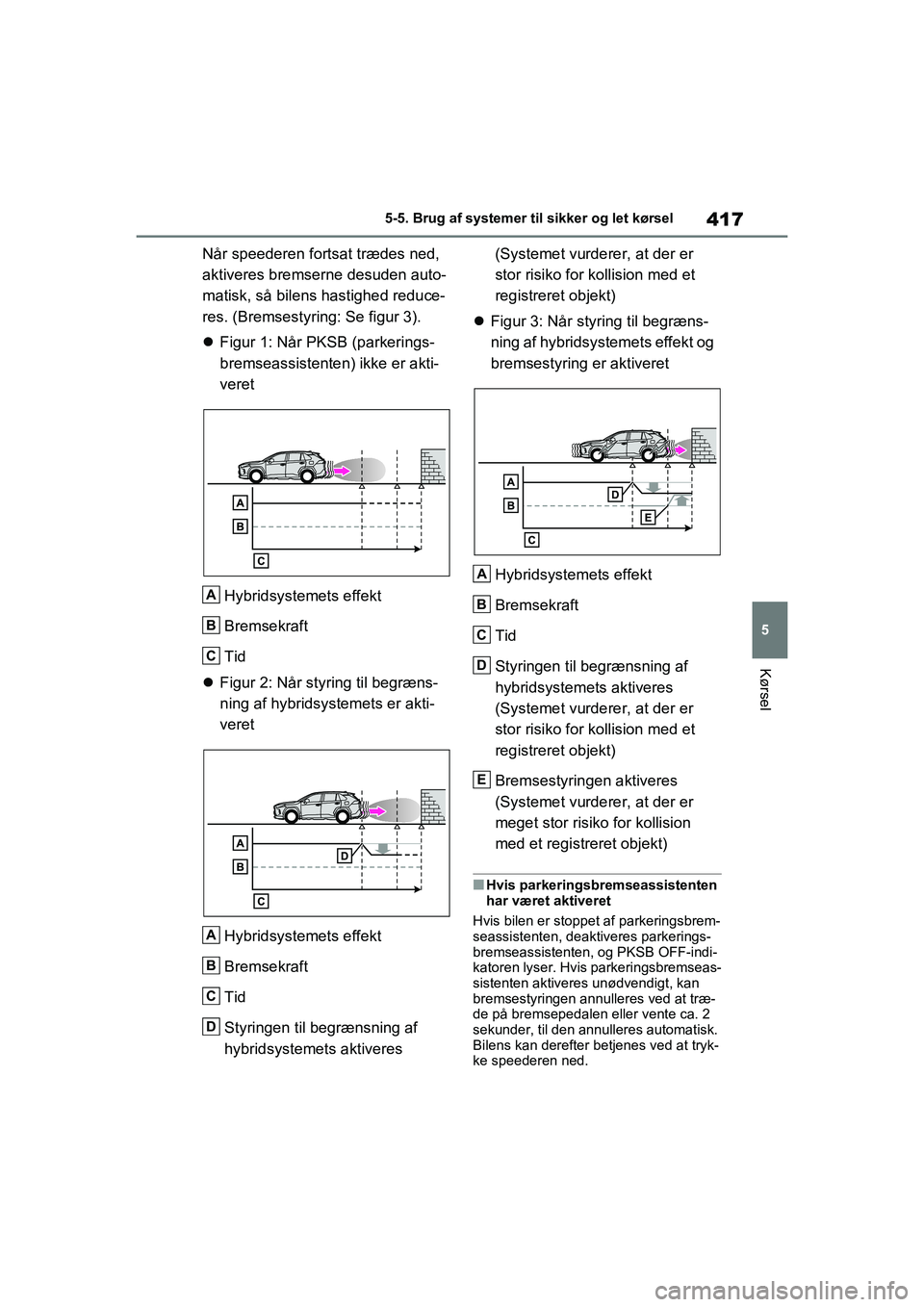

417
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
Når speederen fortsat trædes ned,
aktiveres bremserne desuden auto-
matisk, så bilens hastighed reduce-
res. (Bremsestyring: Se figur 3).

Figur 1: Når PKSB (parkerings-
bremseassistenten) ikke er akti-
veret
Hybridsystemets effekt
Bremsekraft
Tid
 Figur 2: Når styring til begræns-
ning af hybridsystemets er akti-
veret
Hybridsystemets effekt
Bremsekraft
Tid
Styringen til begrænsning af
hybridsystemets aktiveres (Systemet vurderer, at der er
stor risiko for kollision med et
registreret objekt)
 Figur 3: Når styring til begræns-
ning af hybridsystemets effekt og
bremsestyring er aktiveret
Hybridsystemets effekt
Bremsekraft
Tid
Styringen til begrænsning af
hybridsystemets aktiveres
(Systemet vurderer, at der er
stor risiko for kollision med et
registreret objekt)
Bremsestyringen aktiveres
(Systemet vurderer, at der er
meget stor risiko for kollision
med et registreret objekt)
nHvis parkeringsbremseassistenten
har været aktiveret
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB OFF-indi-
katoren lyser. Hvis parkeringsbremseas-
sistenten aktiveres unødvendigt, kan
bremsestyringen annulleres ved at træ-
de på bremsepedalen eller vente ca. 2
sekunder, til den annulleres automatisk.
Bilens kan derefter betjenes ved at tryk-
ke speederen ned.
A
B
C
A
B
C
D
A
B
C
D
E
OM42E06DK.book Page 417 Thursday, February 18, 2021 5:07 PM

4185-5. Brug af systemer til sikker og let kørsel
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at aktivere systemet igen
(S. 415) eller slå tændingskontakten
fra og derefter stille den på ON igen.
Hvis objektet ikke længere er i bilens
kørselsretning, eller hivs bilens kørsels-
retning ændres (f.eks. ved skift fra frem-
adkørsel til bakning eller fra bakning til
fremadkørsel), aktiveres systemet des-
uden automatisk igen.
nHvis "Parkeringshjælpbremse ikke
tilgængelig" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
lHvis "Rengør parkeringsassistentsen-
sor" vises samtidigt, kan en sensor
være dækket af is, sne, snavs osv.
Fjern isen, sneen, snavset osv. fra
sensoren, så system et kan fungere
normalt igen. Hvis denne meddelelse
også vises, når snavset er fjernet fra
sensoren, eller selvom sensoren ikke
var snavset, skal bile n efterses hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
lHvis "Parkeringsassi stent ikke tilgæn-
gelig" vises samtid igt, kan det skyl-
des, at der løber vand konstant over
sensorens overflade, fx i kraftig regn.
Når systemet vurderer, at dette er nor-
malt, vender det tilbage til normal til-
stand.
*: Hvis monteret
Denne funktion aktiveres i situatio-
ner som de nedenstående, hvis der
registreres et objekt i bilens kør-
selsretning.
Parkeringsbremseassi-
stentfunktion
(ubevægelige objekter)
*
Hvis sensorerne registrerer et
ubevægeligt objek t, f.eks. en
mur, i bilens kørselsretning, og
systemet vurderer, at der kan
ske en kollision, hvis bilen
pludselig bevæger sig fremad,
fordi der utilsigtet trædes på
speederen, hvis bilen kører i
den utilsigtede retning på
grund af forkert gearvalg, eller
ved parkering eller kørsel med
lav hastighed, aktiveres syste-
met for at begrænse effekten af
kollisionen med det registrere-
de objekt og reducere skader-
ne.
Eksempler på aktivering af
funktionen
OM42E06DK.book Page 418 Thursday, February 18, 2021 5:07 PM
