TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

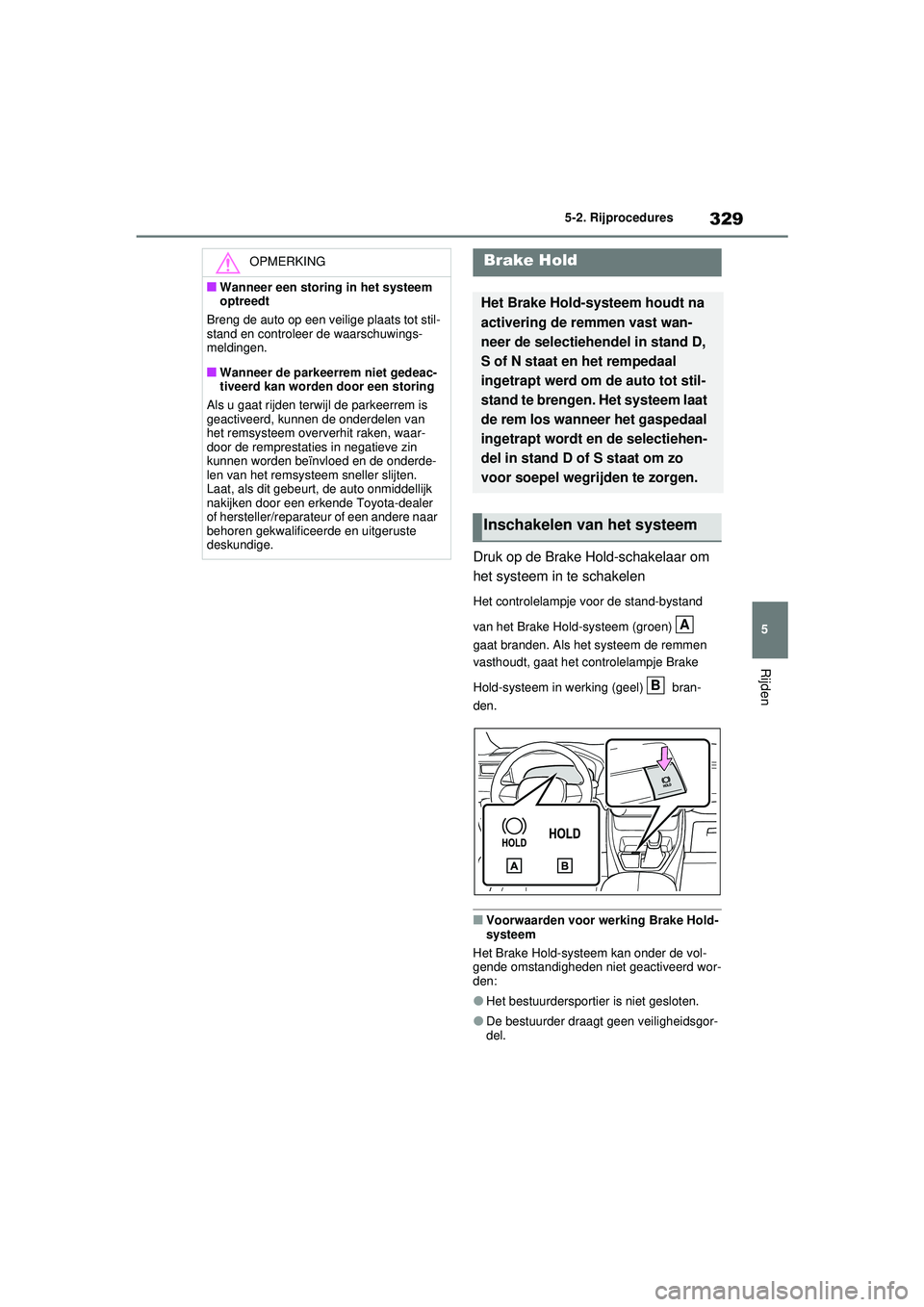

329
5
5-2. Rijprocedures
Rijden
Druk op de Brake Hold-schakelaar om
het systeem in te schakelen
Het controlelampje voor de stand-bystand
van het Brake Hold-systeem (groen)
gaat branden. Als het systeem de remmen
vasthoudt, gaat het controlelampje Brake
Hold-systeem in werking (geel) bran-
den.
■Voorwaarden voor werking Brake Hold-
systeem
Het Brake Hold-systeem kan onder de vol-
gende omstandigheden niet geactiveerd wor-
den:
●Het bestuurdersportier is niet gesloten.
●De bestuurder draagt geen veiligheidsgor-
del.
OPMERKING
■Wanneer een storing in het systeem
optreedt
Breng de auto op een veilige plaats tot stil-
stand en controleer de waarschuwings-
meldingen.
■Wanneer de parkeerrem niet gedeac-
tiveerd kan worden door een storing
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Brake Hold
Het Brake Hold-systeem houdt na
activering de remmen vast wan-
neer de selectiehendel in stand D,
S of N staat en het rempedaal
ingetrapt werd om de auto tot stil-
stand te brengen. Het systeem laat
de rem los wanneer het gaspedaal
ingetrapt wordt en de selectiehen-
del in stand D of S staat om zo
voor soepel wegrijden te zorgen.
Inschakelen van het systeem
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 329 Wednesday, February 3, 2021 2:42 PM

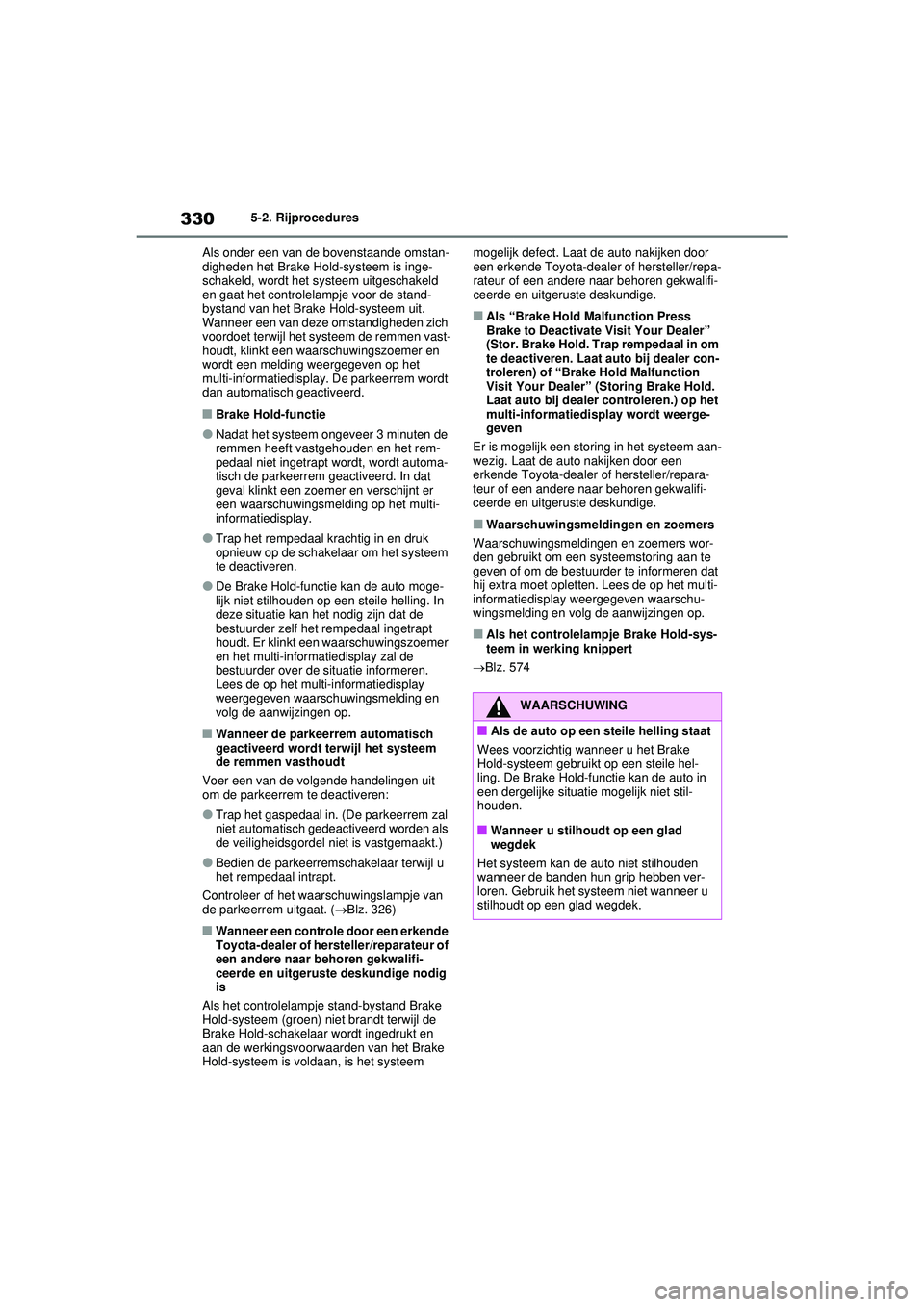

3305-2. Rijprocedures
Als onder een van de bovenstaande omstan-
digheden het Brake Hold-systeem is inge-
schakeld, wordt het sy steem uitgeschakeld
en gaat het controlelampje voor de stand-
bystand van het Brake Hold-systeem uit.
Wanneer een van deze omstandigheden zich
voordoet terwijl het systeem de remmen vast-
houdt, klinkt een waarschuwingszoemer en
wordt een melding weergegeven op het
multi-informatiedisplay. De parkeerrem wordt
dan automatisch geactiveerd.
■Brake Hold-functie
●Nadat het systeem ongeveer 3 minuten de
remmen heeft vastgehouden en het rem-
pedaal niet ingetrapt wordt, wordt automa-
tisch de parkeerrem geactiveerd. In dat
geval klinkt een zoemer en verschijnt er
een waarschuwingsmelding op het multi-
informatiedisplay.
●Trap het rempedaal krachtig in en druk
opnieuw op de schakelaar om het systeem
te deactiveren.
●De Brake Hold-functie kan de auto moge-
lijk niet stilhouden op een steile helling. In
deze situatie kan het nodig zijn dat de
bestuurder zelf het rempedaal ingetrapt
houdt. Er klinkt een waarschuwingszoemer
en het multi-informatiedisplay zal de
bestuurder over de situatie informeren.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
■Wanneer de parkeerrem automatisch
geactiveerd wordt terwijl het systeem
de remmen vasthoudt
Voer een van de volgende handelingen uit
om de parkeerrem te deactiveren:
●Trap het gaspedaal in. (De parkeerrem zal
niet automatisch gedeactiveerd worden als
de veiligheidsgordel niet is vastgemaakt.)
●Bedien de parkeerremsc hakelaar terwijl u
het rempedaal intrapt.
Controleer of het waarschuwingslampje van
de parkeerrem uitgaat. ( Blz. 326)
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
Als het controlelampje stand-bystand Brake
Hold-systeem (groen) niet brandt terwijl de
Brake Hold-schakelaar wordt ingedrukt en
aan de werkingsvoorwaarden van het Brake
Hold-systeem is voldaan, is het systeem mogelijk defect. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Brake Hold Malfunction Press
Brake to Deactivate Visit Your Dealer”
(Stor. Brake Hold. Trap rempedaal in om
te deactiveren. Laat auto bij dealer con-
troleren) of “Brake Hold Malfunction
Visit Your Dealer” (Storing Brake Hold.
Laat auto bij dealer controleren.) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Waarschuwingsmeldingen en zoemers
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij extra moet opletten. Lees de op het multi-
informatiedisplay weergegeven waarschu-
wingsmelding en volg de aanwijzingen op.
■Als het controlelampje Brake Hold-sys-
teem in werking knippert
 Blz. 574
WAARSCHUWING
■Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile hel-
ling. De Brake Hold-functie kan de auto in
een dergelijke situatie mogelijk niet stil-
houden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhouden
wanneer de banden hun grip hebben ver-
loren. Gebruik het systeem niet wanneer u
stilhoudt op een glad wegdek.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 330 Wednesday, February 3, 2021 2:42 PM

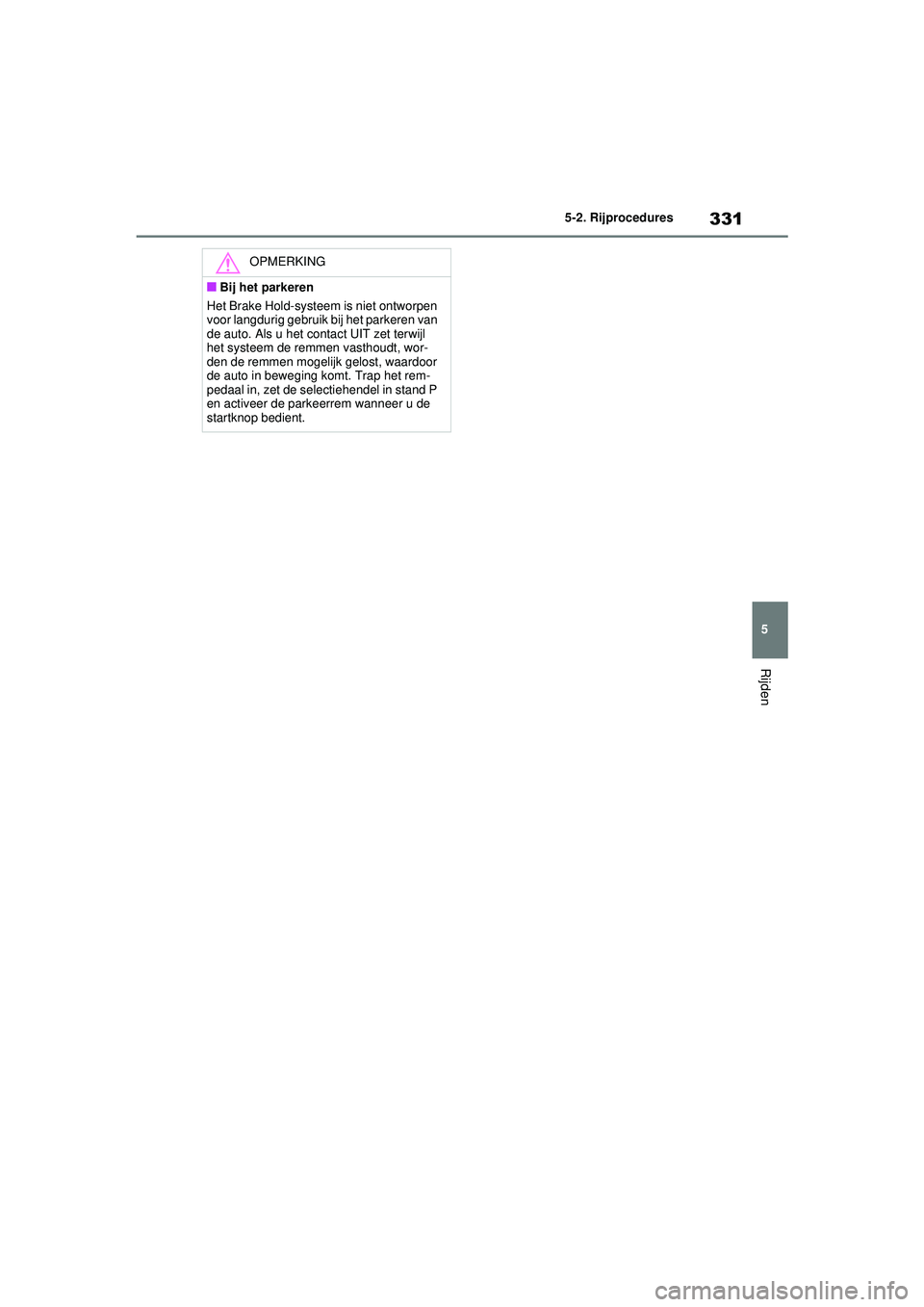

331
5
5-2. Rijprocedures
Rijden
OPMERKING
■Bij het parkeren
Het Brake Hold-systeem is niet ontworpen
voor langdurig gebruik bij het parkeren van
de auto. Als u het contact UIT zet terwijl
het systeem de remmen vasthoudt, wor-
den de remmen mogelijk gelost, waardoor
de auto in beweging komt. Trap het rem-
pedaal in, zet de selectiehendel in stand P
en activeer de parkeerrem wanneer u de
startknop bedient.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 331 Wednesday, February 3, 2021 2:42 PM

3325-3. Bedienen van verlichting en ruitenwissers
5-3.Bedienen van verlichting en ruitenwissers
Bedien de schakelaar om de
verlichting als volgt in te schakelen:
1 De parkeerlichten voor, achter-
lichten, kentekenplaat- en dash-
boardverlichting gaan branden.
2 De koplampen en alle verlich-
ting die hierboven genoemd is,
gaan branden.
3 De koplampen, dagrijverlich-
ting ( Blz. 332) en alle verlichting
die hierboven genoemd is, worden
automatisch in- en uitgeschakeld.
■De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers wordt de
dagrijverlichting autom atisch ingeschakeld
als het hybridesysteem wordt gestart en de
parkeerrem wordt gedeactiveerd met de licht-
schakelaar in de stand . (Brandt helder-
der dan de parkeerlichten voor.)
Dagrijverlichting is niet ontworpen voor
gebruik in het donker.
■Sensor koplampregeling
De werking van de sensor kan in negatieve
zin beïnvloed worden als er iets over de sen-
sor heen geplaatst wordt of als er iets op de
ruit wordt aangebracht waardoor de sensor
wordt afgeschermd. Hierdoor kan de sensor
niet op de juiste manier de hoeveelheid
omgevingslicht signaleren, waardoor het
automatische koplampsysteem mogelijk
onjuist functioneert.
■Automatisch uitschakelsysteem ver-
lichting
●Als de lichtschakelaar in de stand of
staat: De koplampen en de mistlam-
pen voor worden automatisch uitgescha-
keld als het contact in stand ACC of UIT
wordt gezet.
●Als de lichtschakelaar in de stand
staat: De koplampen en alle overige ver-
lichting worden automat isch uitgeschakeld
als het contact in stand ACC of UIT wordt
gezet.
Zet om de verlichting weer in te schakelen
het contact AAN of zet de lichtschakelaar een
keer in stand en daarna weer in stand
of .
Lichtschakelaar
De koplampen kunnen handmatig
of automatisch worden bediend.
Inschakelen van de koplampen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 332 Wednesday, February 3, 2021 2:42 PM

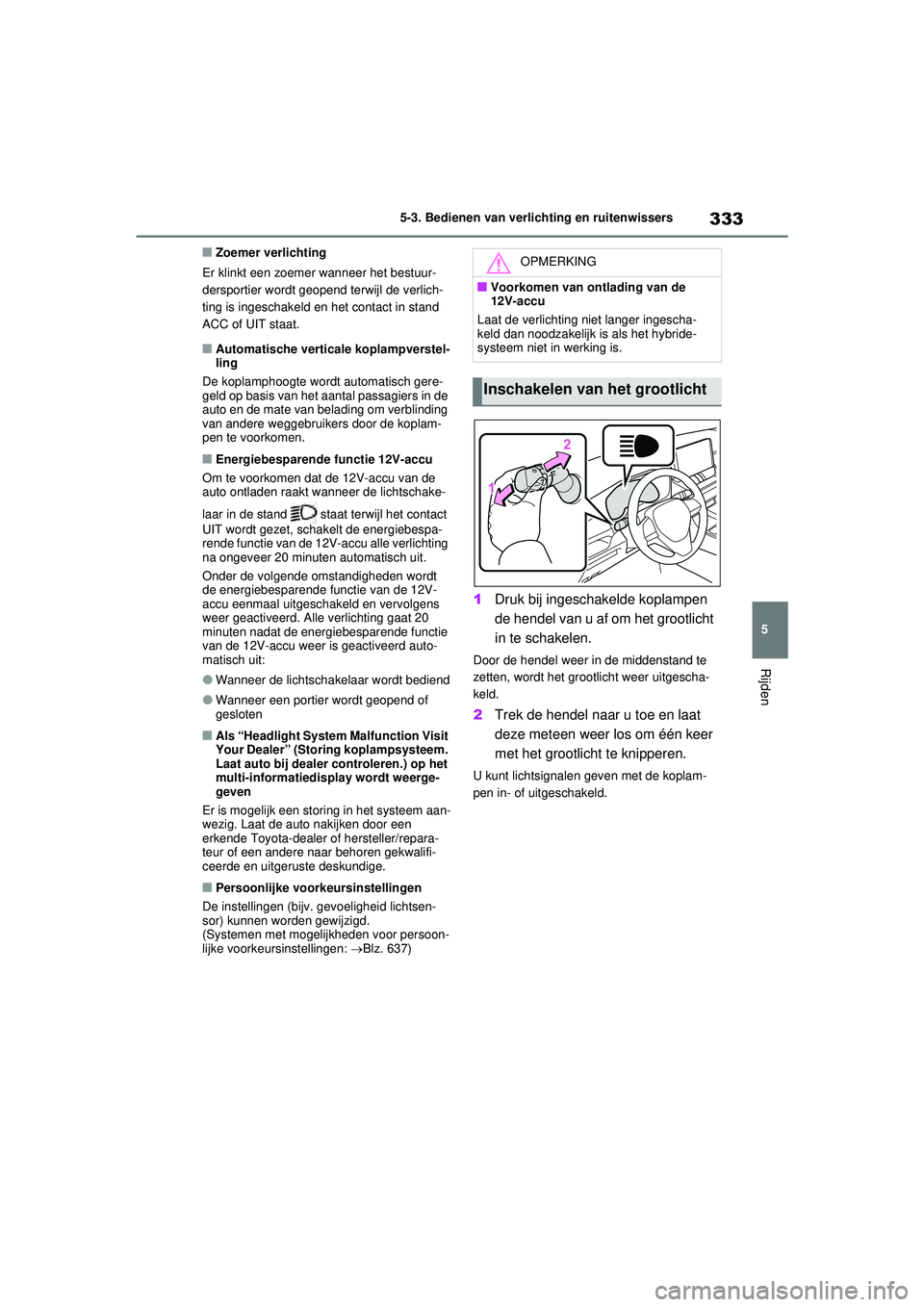

333
5
5-3. Bedienen van verlichting en ruitenwissers
Rijden
■Zoemer verlichting
Er klinkt een zoemer wanneer het bestuur-
dersportier wordt geopend terwijl de verlich-
ting is ingeschakeld en het contact in stand
ACC of UIT staat.
■Automatische verticale koplampverstel-
ling
De koplamphoogte wordt automatisch gere-
geld op basis van het aant al passagiers in de
auto en de mate van belading om verblinding
van andere weggebruikers door de koplam-
pen te voorkomen.
■Energiebesparende functie 12V-accu
Om te voorkomen dat de 12V-accu van de
auto ontladen raakt wanneer de lichtschake-
laar in de stand staat terwijl het contact
UIT wordt gezet, schakelt de energiebespa-
rende functie van de 12V-accu alle verlichting
na ongeveer 20 minuten automatisch uit.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de 12V-
accu eenmaal uitgesc hakeld en vervolgens
weer geactiveerd. Alle verlichting gaat 20
minuten nadat de energiebesparende functie
van de 12V-accu weer is geactiveerd auto-
matisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing koplampsysteem.
Laat auto bij dealer controleren.) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsen-
sor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 637)
1 Druk bij ingeschakelde koplampen
de hendel van u af om het grootlicht
in te schakelen.
Door de hendel weer in de middenstand te
zetten, wordt het grootlicht weer uitgescha-
keld.
2Trek de hendel naar u toe en laat
deze meteen weer los om één keer
met het grootlicht te knipperen.
U kunt lichtsignalen geven met de koplam-
pen in- of uitgeschakeld.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer ingescha-
keld dan noodzakelijk is als het hybride-
systeem niet in werking is.
Inschakelen van het grootlicht
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 333 Wednesday, February 3, 2021 2:42 PM

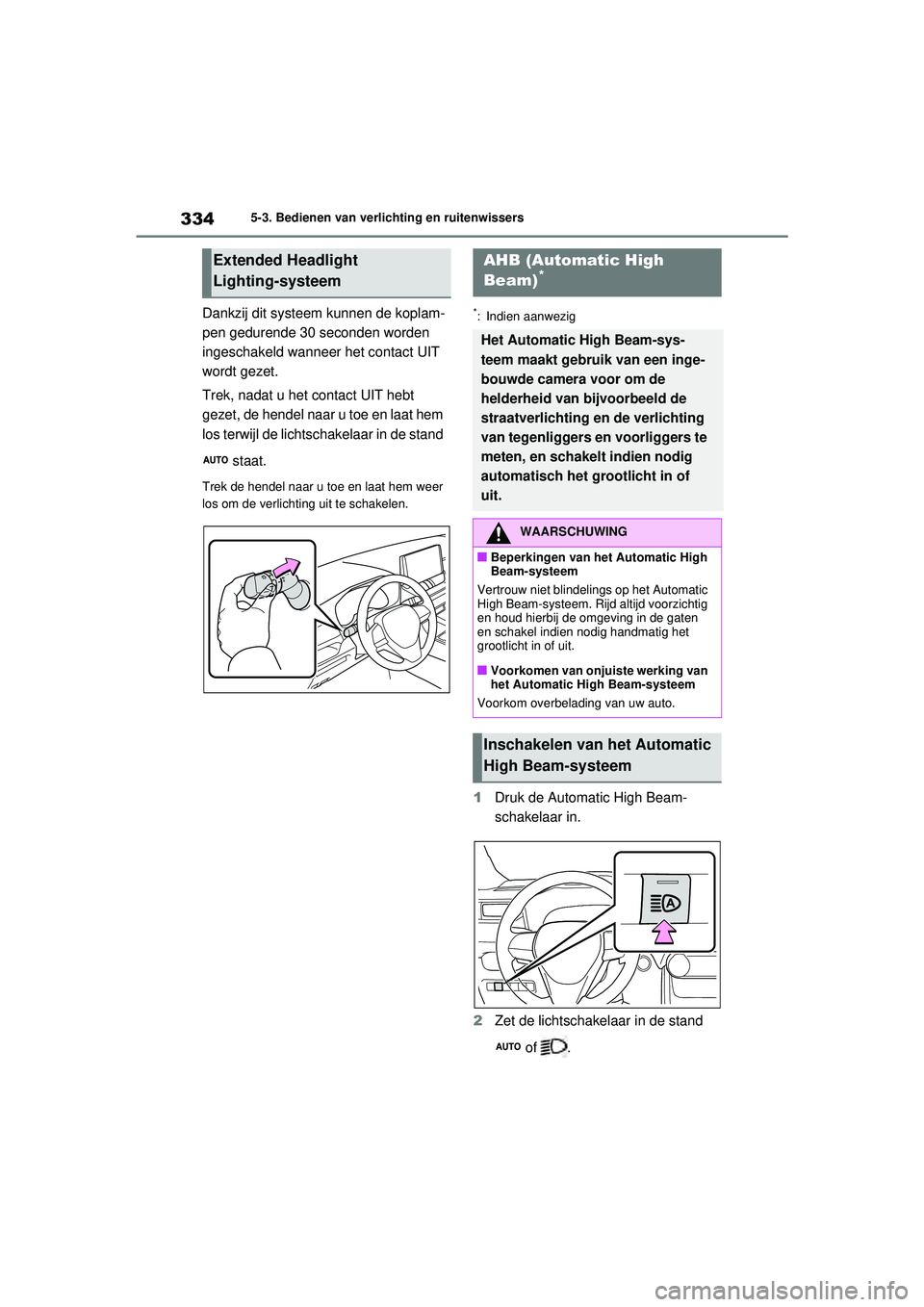

3345-3. Bedienen van verlichting en ruitenwissers
Dankzij dit systeem kunnen de koplam-
pen gedurende 30 seconden worden
ingeschakeld wanneer het contact UIT
wordt gezet.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat hem
los terwijl de lichtschakelaar in de stand
staat.
Trek de hendel naar u toe en laat hem weer
los om de verlichting uit te schakelen.
*: Indien aanwezig
1Druk de Automatic High Beam-
schakelaar in.
2 Zet de lichtschakelaar in de stand
of .
Extended Headlight
Lighting-systeemAHB (Automatic High
Beam)*
Het Automatic High Beam-sys-
teem maakt gebruik van een inge-
bouwde camera voor om de
helderheid van bijvoorbeeld de
straatverlichting en de verlichting
van tegenliggers en voorliggers te
meten, en schakelt indien nodig
automatisch het grootlicht in of
uit.
WAARSCHUWING
■Beperkingen van het Automatic High
Beam-systeem
Vertrouw niet blindelings op het Automatic
High Beam-systeem. Rijd altijd voorzichtig
en houd hierbij de omgeving in de gaten
en schakel indien nodig handmatig het
grootlicht in of uit.
■Voorkomen van onjuiste werking van
het Automatic High Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van het Automatic
High Beam-systeem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 334 Wednesday, February 3, 2021 2:42 PM

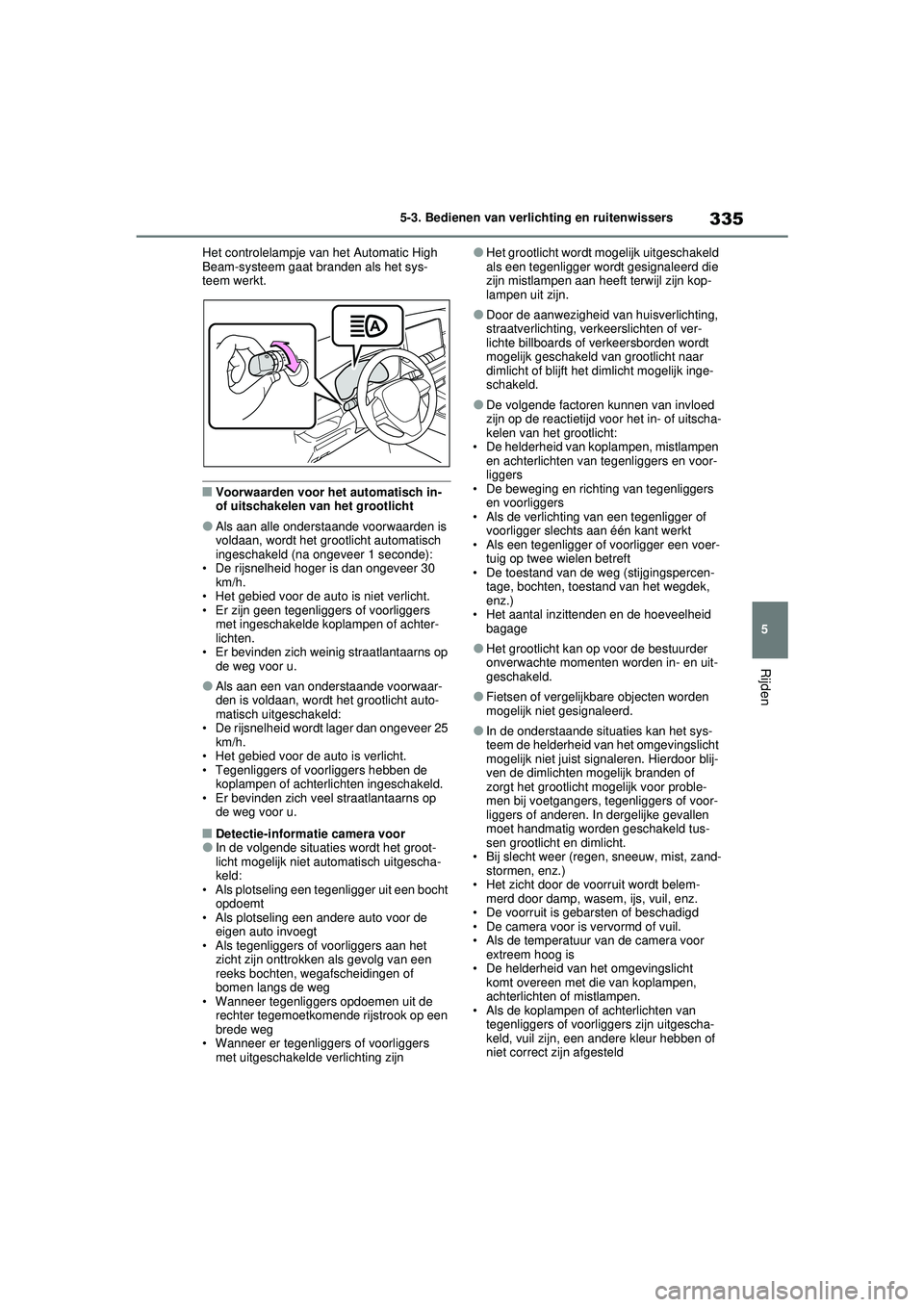

335
5
5-3. Bedienen van verlichting en ruitenwissers
Rijden
Het controlelampje van het Automatic High
Beam-systeem gaat branden als het sys-
teem werkt.
■Voorwaarden voor het automatisch in-
of uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden is
voldaan, wordt het grootlicht automatisch
ingeschakeld (na ongeveer 1 seconde):
• De rijsnelheid hoger is dan ongeveer 30 km/h.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of achter-
lichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voorwaar-
den is voldaan, wordt het grootlicht auto-
matisch uitgeschakeld:
• De rijsnelheid wordt lager dan ongeveer 25 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterli chten ingeschakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
■Detectie-informatie camera voor●In de volgende situaties wordt het groot-
licht mogelijk niet automatisch uitgescha-
keld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg van een
reeks bochten, wegafscheidingen of
bomen langs de weg
• Wanneer tegenliggers opdoemen uit de rechter tegemoetkomende rijstrook op een
brede weg
• Wanneer er tegenliggers of voorliggers met uitgeschakelde verlichting zijn
●Het grootlicht wordt mogelijk uitgeschakeld
als een tegenligger wordt gesignaleerd die
zijn mistlampen aan heeft terwijl zijn kop-
lampen uit zijn.
●Door de aanwezigheid van huisverlichting,
straatverlichting, verkeerslichten of ver-
lichte billboards of verkeersborden wordt
mogelijk geschakeld van grootlicht naar
dimlicht of blijft het dimlicht mogelijk inge-
schakeld.
●De volgende factoren kunnen van invloed
zijn op de reactietijd voor het in- of uitscha-
kelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van tegenliggers en voor-
liggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voer- tuig op twee wielen betreft
• De toestand van de weg (stijgingspercen- tage, bochten, toestand van het wegdek,
enz.)
• Het aantal inzittenden en de hoeveelheid bagage
●Het grootlicht kan op voor de bestuurder
onverwachte momenten worden in- en uit-
geschakeld.
●Fietsen of vergelijkbare objecten worden
mogelijk niet gesignaleerd.
●In de onderstaande situaties kan het sys-
teem de helderheid van het omgevingslicht
mogelijk niet juist signaleren. Hierdoor blij-
ven de dimlichten mogelijk branden of
zorgt het grootlicht mogelijk voor proble-
men bij voetgangers, tegenliggers of voor-
liggers of anderen. In dergelijke gevallen
moet handmatig worden geschakeld tus-
sen grootlicht en dimlicht.
• Bij slecht weer (regen, sneeuw, mist, zand- stormen, enz.)
• Het zicht door de voorruit wordt belem- merd door damp, wasem, ijs, vuil, enz.
• De voorruit is gebarsten of beschadigd
• De camera voor is vervormd of vuil.
• Als de temperatuur van de camera voor extreem hoog is
• De helderheid van het omgevingslicht komt overeen met die van koplampen,
achterlichten of mistlampen.
• Als de koplampen of achterlichten van tegenliggers of voorliggers zijn uitgescha-
keld, vuil zijn, een andere kleur hebben of
niet correct zijn afgesteld
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 335 Wednesday, February 3, 2021 2:42 PM

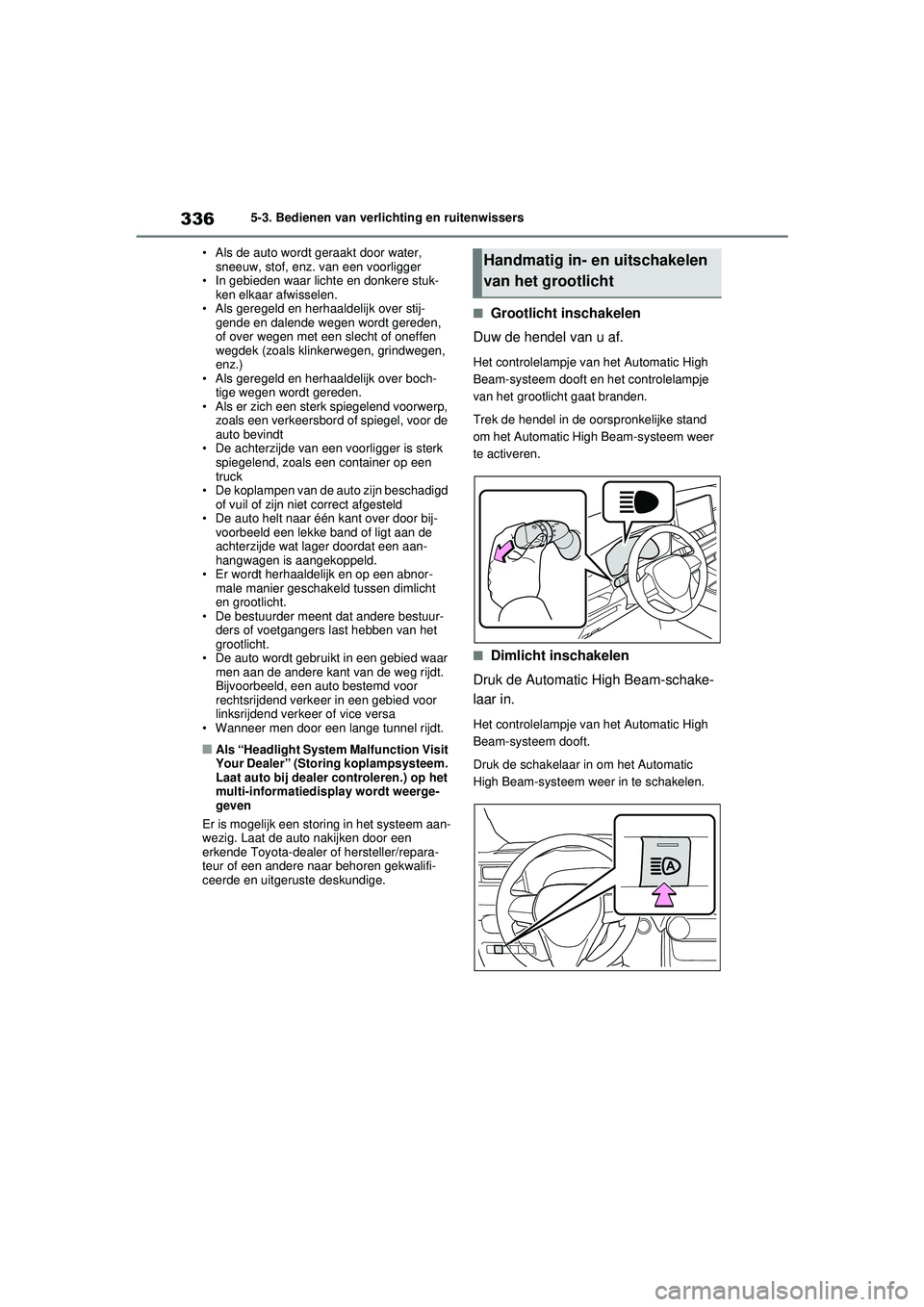

3365-3. Bedienen van verlichting en ruitenwissers
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herhaal delijk over stij-
gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een st erk spiegelend voorwerp,
zoals een verkeersbord of spiegel, voor de
auto bevindt
• De achterzijde van een voorligger is sterk spiegelend, zoals een container op een
truck
• De koplampen van de auto zijn beschadigd of vuil of zijn niet correct afgesteld
• De auto helt naar één kant over door bij- voorbeeld een lekke band of ligt aan de
achterzijde wat lager doordat een aan-
hangwagen is aangekoppeld.
• Er wordt herhaaldelijk en op een abnor- male manier geschakeld tussen dimlicht
en grootlicht.
• De bestuurder meent dat andere bestuur- ders of voetgangers last hebben van het
grootlicht.
• De auto wordt gebruikt in een gebied waar men aan de andere kant van de weg rijdt.
Bijvoorbeeld, een auto bestemd voor
rechtsrijdend verkeer in een gebied voor
linksrijdend verkeer of vice versa
• Wanneer men door een lange tunnel rijdt.
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing koplampsysteem.
Laat auto bij dealer controleren.) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Grootlicht inschakelen
Duw de hendel van u af.
Het controlelampje van het Automatic High
Beam-systeem dooft en het controlelampje
van het grootlicht gaat branden.
Trek de hendel in de oorspronkelijke stand
om het Automatic High Beam-systeem weer
te activeren.
■Dimlicht inschakelen
Druk de Automatic High Beam-schake-
laar in.
Het controlelampje van het Automatic High
Beam-systeem dooft.
Druk de schakelaar in om het Automatic
High Beam-systeem weer in te schakelen.
Handmatig in- en uitschakelen
van het grootlicht
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 336 Wednesday, February 3, 2021 2:42 PM

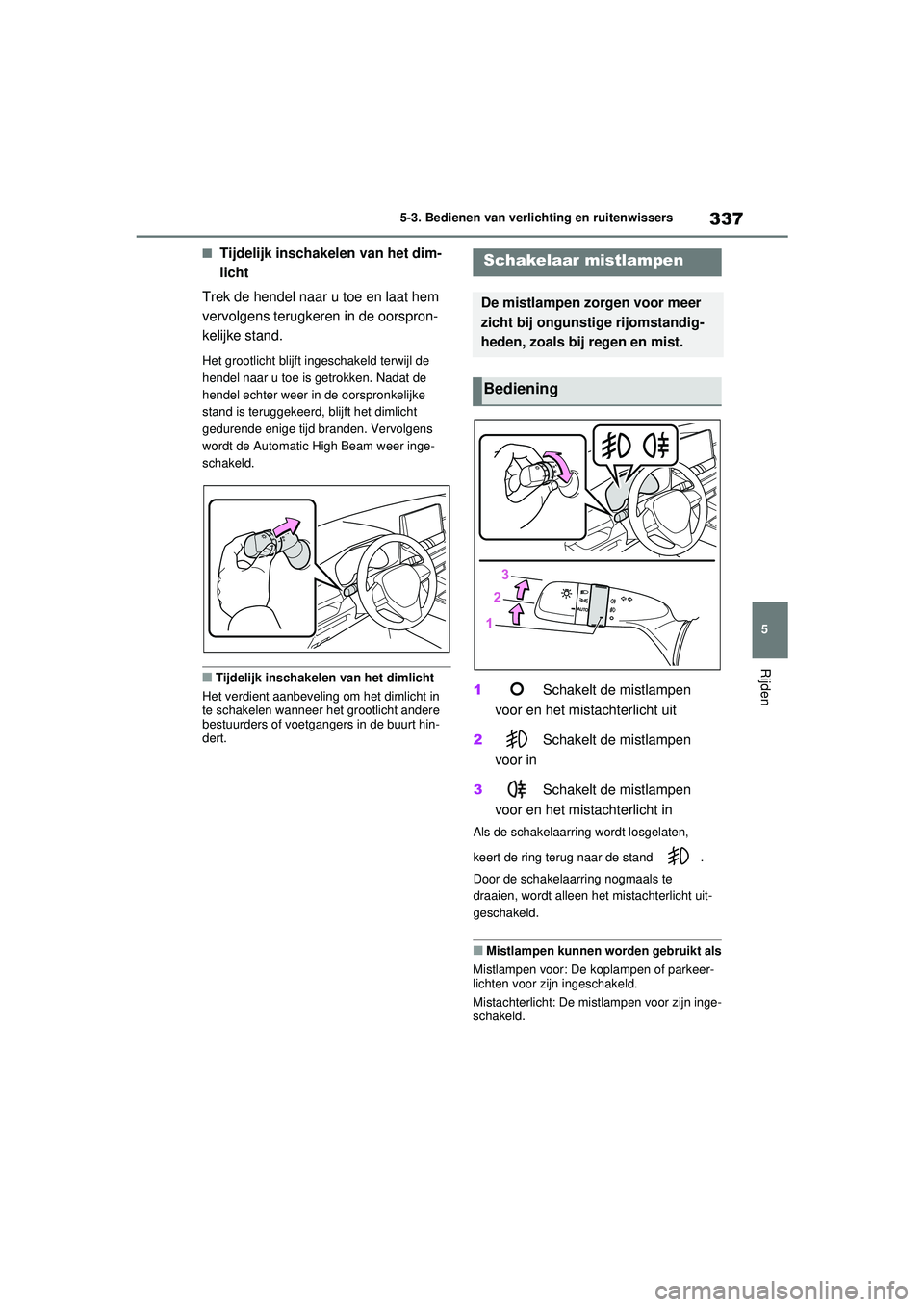

337
5
5-3. Bedienen van verlichting en ruitenwissers
Rijden
■Tijdelijk inschakelen van het dim-
licht
Trek de hendel naar u toe en laat hem
vervolgens terugkeren in de oorspron-
kelijke stand.
Het grootlicht blijft ingeschakeld terwijl de
hendel naar u toe is getrokken. Nadat de
hendel echter weer in de oorspronkelijke
stand is teruggekeerd, blijft het dimlicht
gedurende enige tijd branden. Vervolgens
wordt de Automatic High Beam weer inge-
schakeld.
■Tijdelijk inschakelen van het dimlicht
Het verdient aanbeveling om het dimlicht in
te schakelen wanneer het grootlicht andere
bestuurders of voetgangers in de buurt hin-
dert.1 Schakelt de mistlampen
voor en het mistachterlicht uit
2 Schakelt de mistlampen
voor in
3 Schakelt de mistlampen
voor en het mistachterlicht in
Als de schakelaarring wordt losgelaten,
keert de ring terug naar de stand .
Door de schakelaarring nogmaals te
draaien, wordt alleen het mistachterlicht uit-
geschakeld.
■Mistlampen kunnen worden gebruikt als
Mistlampen voor: De koplampen of parkeer-
lichten voor zijn ingeschakeld.
Mistachterlicht: De mistlampen voor zijn inge-
schakeld.
Schakelaar mistlampen
De mistlampen zorgen voor meer
zicht bij ongunstige rijomstandig-
heden, zoals bij regen en mist.
Bediening
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 337 Wednesday, February 3, 2021 2:42 PM

3385-3. Bedienen van verlichting en ruitenwissers
Door de hendel te bedienen
werken de ruitenwissers en -sproeiers
als volgt:
1 Uit
2 Stand AUTO
3 Lage snelheid
4 Hoge snelheid
5 Enkele slag
In de stand AUTO werken de ruitenwissers
automatisch wanneer de sensor signaleert
dat het regent. De wissnelheid wordt auto-
matisch afgestemd op de hoeveelheid neer-
slag en de rijsnelheid.
In de stand AUTO kan de sensorgevoe-
ligheid worden ingesteld.
6Verhoogt de gevoeligheid
7 Verlaagt de gevoeligheid
8 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers zullen automatisch een
aantal slagen maken als de ruitensproeiers
worden ingeschakeld.
Auto's met koplampsproeiers: Als het con-
tact AAN staat, de koplampen zijn ingescha-
keld en u de hendel naar u toe trekt, werken
de koplampsproeiers één keer. Daarna wer-
ken de koplampsproeiers elke vijfde keer dat
u de hendel naar u toe trekt.
Ruitenwissers en
-sproeiers
Door de hendel te bedienen kan
worden geschakeld tussen auto-
matische werking en handbedie-
ning, of kan de sproeier worden
gebruikt.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voor-
ruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
Bedienen van de
ruitenwisserhendel
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 338 Wednesday, February 3, 2021 2:42 PM
