TOYOTA RAV4 PHEV 2021 Instructieboekje (in Dutch)

349
5
5-5. Gebruik van de ondersteunende systemen
Rijden
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 349 Wednesday, February 3, 2021 2:42 PM

3505-5. Gebruik van de ondersteunende systemen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 350 Wednesday, February 3, 2021 2:42 PM

351
5
5-5. Gebruik van de ondersteunende systemen
Rijden
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 351 Wednesday, February 3, 2021 2:42 PM

3525-5. Gebruik van de ondersteunende systemen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 352 Wednesday, February 3, 2021 2:42 PM

353
5
5-5. Gebruik van de ondersteunende systemen
Rijden

Voor auto's die in Oekraïne zijn verkocht
■Als een waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een sto-
ring in het betreffende systeem.
●Voer in de volgende situaties de in de t abel aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren ge kwalificeerde en uitgeruste deskundige.
SituatieHandelingen
Als het gedeelte rondom een sensor bedekt is
met vuil, vocht (condens, ijs, enz.) of andere
verontreinigingenMaak om het gedeelte van de voorruit voor de
camera voor te reinigen gebruik van de ruiten-
wissers of de voorruitverwarming van het air-
conditioningsysteem ( Blz. 453).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 353 Wednesday, February 3, 2021 2:42 PM

3545-5. Gebruik van de ondersteunende systemen

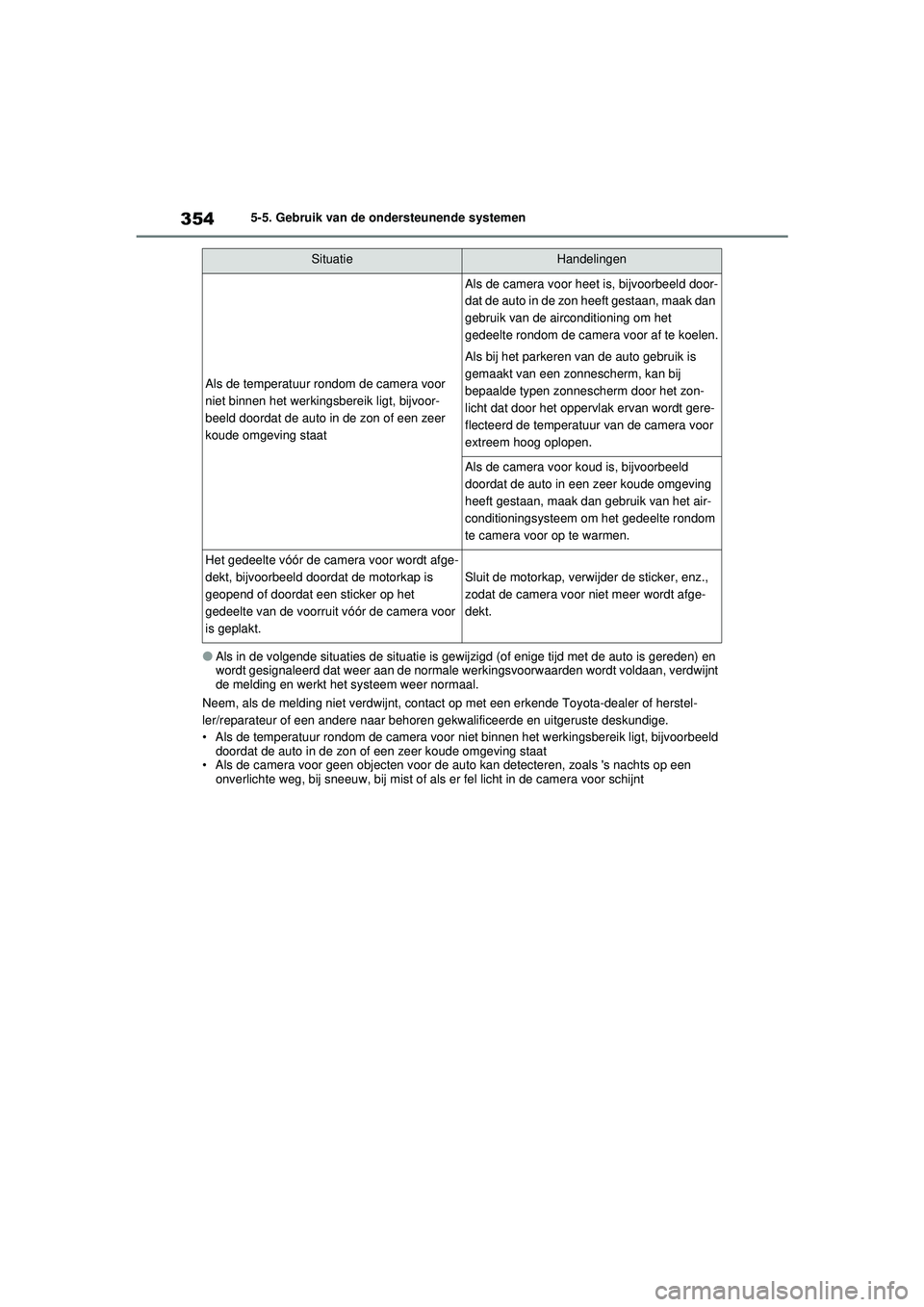

●Als in de volgende situaties de situatie is gewijzigd (of enige tijd met de auto is gereden) en
wordt gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt
de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren ge kwalificeerde en uitgeruste deskundige.
• Als de temperatuur rondom de camera voor niet binnen het werkingsbereik ligt, bijvoorbeeld
doordat de auto in de zon of een zeer koude omgeving staat
• Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een onverlichte weg, bij sneeuw, bij mist of als er fel licht in de camera voor schijnt
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnescherm door het zon-
licht dat door het oppervlak ervan wordt gere-
flecteerd de temperatuur van de camera voor
extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt afge-
dekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera voor
is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt afge-
dekt.
SituatieHandelingen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 354 Wednesday, February 3, 2021 2:42 PM

355
5
5-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Het systeem kan de volgende zaken
signaleren:

Voertuigen
 Fietsers
 Voetgangers
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, klinkt er een zoemer en wordt er
een waarschuwingsmelding weergege-
ven op het multi-informatiedisplay om
de bestuurder aan te sporen om uit te
wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash Brake-functie
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.

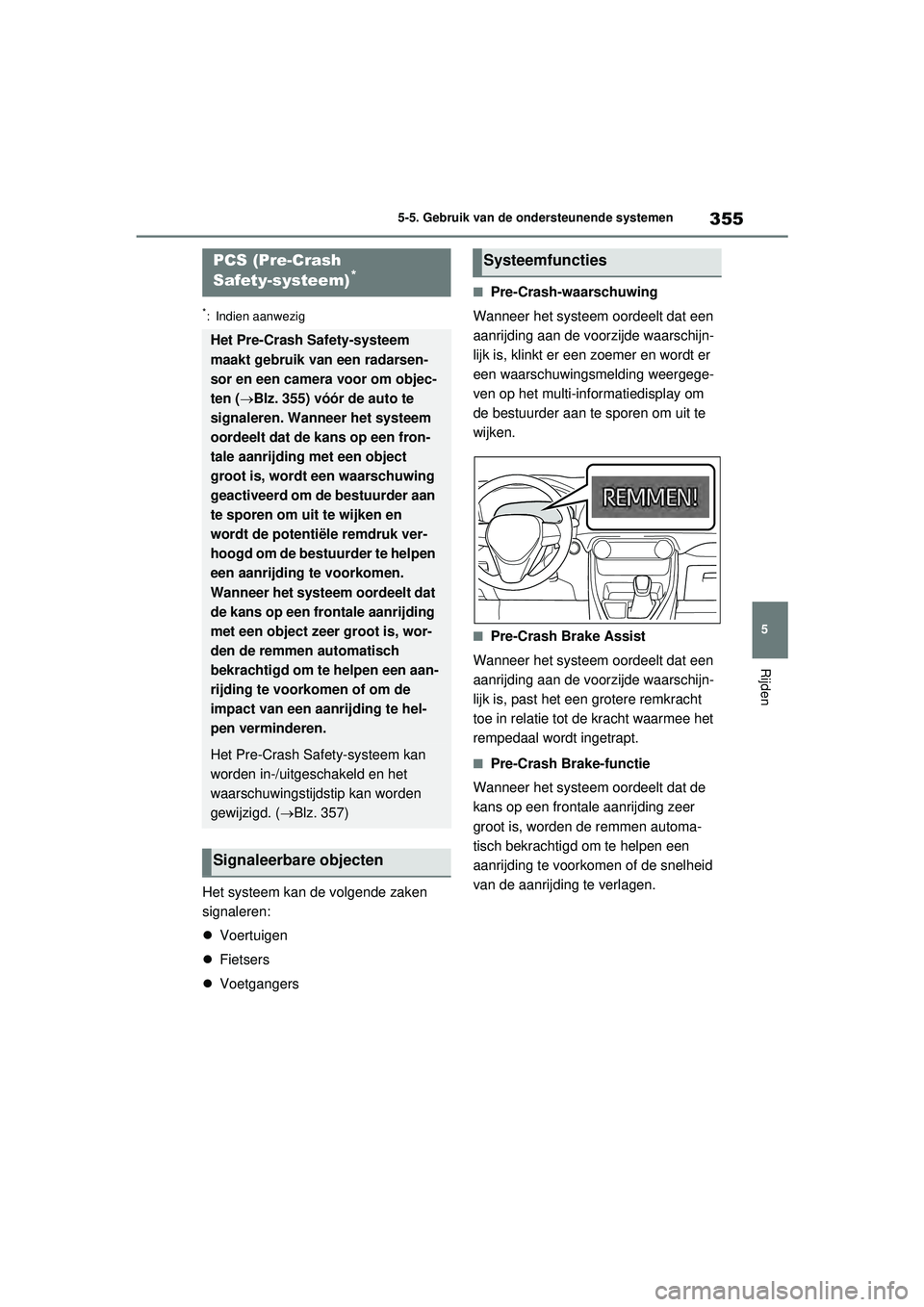

PCS (Pre-Crash
Safety-systeem)*
Het Pre-Crash Safety-systeem
maakt gebruik van een radarsen-
sor en een camera voor om objec-
ten ( Blz. 355) vóór de auto te
signaleren. Wanneer het systeem
oordeelt dat de kans op een fron-
tale aanrijding met een object
groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan
te sporen om uit te wijken en
wordt de potentiële remdruk ver-
hoogd om de bestuurder te helpen
een aanrijding te voorkomen.
Wanneer het systeem oordeelt dat
de kans op een frontale aanrijding
met een object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
Het Pre-Crash Safety-systeem kan
worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden
gewijzigd. ( Blz. 357)
Signaleerbare objecten
Systeemfuncties
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 355 Wednesday, February 3, 2021 2:42 PM

3565-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Beperkingen van het Pre-Crash
Safety-systeem
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd veilig
en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem
nooit in plaats van normaal remmen. Dit
systeem voorkomt niet in alle gevallen
een aanrijding en vermindert ook niet
altijd de schade of het letsel bij de aan-
rijding. Vertrouw niet uitsluitend op dit
systeem. Als u dat wel doet, kan dat lei-
den tot een ongeval, met ernstig letsel
tot gevolg.
●Hoewel dit systeem is ontworpen om
aanrijdingen te helpen voorkomen of de
impact van een aanrijding te helpen ver-
minderen, is het effect afhankelijk van
allerlei omstandigheden. Hierdoor
bereikt het systeem mogelijk niet altijd
hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit systeem en rijd altijd voor-
zichtig.
• Omstandigheden waaronder het sys- teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is: Blz. 359
• Omstandigheden waaronder het sys- teem mogelijk niet juist werkt:
Blz. 360
●Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te testen.
Afhankelijk van de objecten die voor het
testen worden gebruikt (dummy's, kar-
tonnen imitaties van signaleerbare
objecten, enz.) werkt het systeem
mogelijk niet goed, hetgeen kan leiden
tot een ongeval.
■Pre-Crash Brake-functie
●Als de Pre-Crash Brake-functie in wer-
king is, wordt er veel remkracht toege-
past.
●Als de auto wordt stilgezet door de wer-
king van de Pre-Crash Brake-functie,
wordt de werking van de functie na
ongeveer 2 seconden uitgeschakeld.
Trap indien nodig het rempedaal in.
●De Pre-Crash Brake-functie werkt
mogelijk niet, afhank elijk van de bedie-
ning van de auto door de bestuurder.
Als het gaspedaal diep wordt ingetrapt
of het stuurwiel wordt gedraaid, oordeelt
het systeem mogelijk dat de bestuurder
een uitwijkactie uitvoert en werkt het
Pre-Crash Brake-systeem mogelijk niet.
●Terwijl het Pre-Cras h Brake-systeem is
ingeschakeld, wordt in sommige geval-
len de werking ervan mogelijk uitge-
schakeld, wanneer het gaspedaal diep
wordt ingetrapt of het stuurwiel wordt
gedraaid en het systeem oordeelt dat de
bestuurder een uitwijkactie uitvoert.
●Als het rempedaal wordt ingetrapt, oor-
deelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en
stelt het mogelijk het werkingstijdstip
van de Pre-Crash Brake-functie uit.
■Wanneer moet het Pre-Crash Safety-
systeem worden uitgeschakeld
Schakel in de volgende situaties het sys-
teem uit, omdat het mogelijk niet juist
werkt, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan:
●Als de auto wordt gesleept
●Bij het slepen van een andere auto
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl het hybridesysteem aan staat en de
wielen vrij kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen aan
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijstijl of in het ter-
rein wordt gereden
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 356 Wednesday, February 3, 2021 2:42 PM

357
5
5-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
het scherm ( Blz. 186) van het
multi-informatiedisplay.
Het systeem wordt automatisch ingescha-
keld telkens wanneer het contact AAN wordt
gezet.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via het
scherm ( Blz. 186) van het multi-
informatiedisplay.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
1 Vroeg
2 Gemiddeld
Dit is de standaardinstelling.
3Laat
WAARSCHUWING
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van instellingen van
het Pre-Crash Safety-systeem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 357 Wednesday, February 3, 2021 2:42 PM

3585-5. Gebruik van de ondersteunende systemen

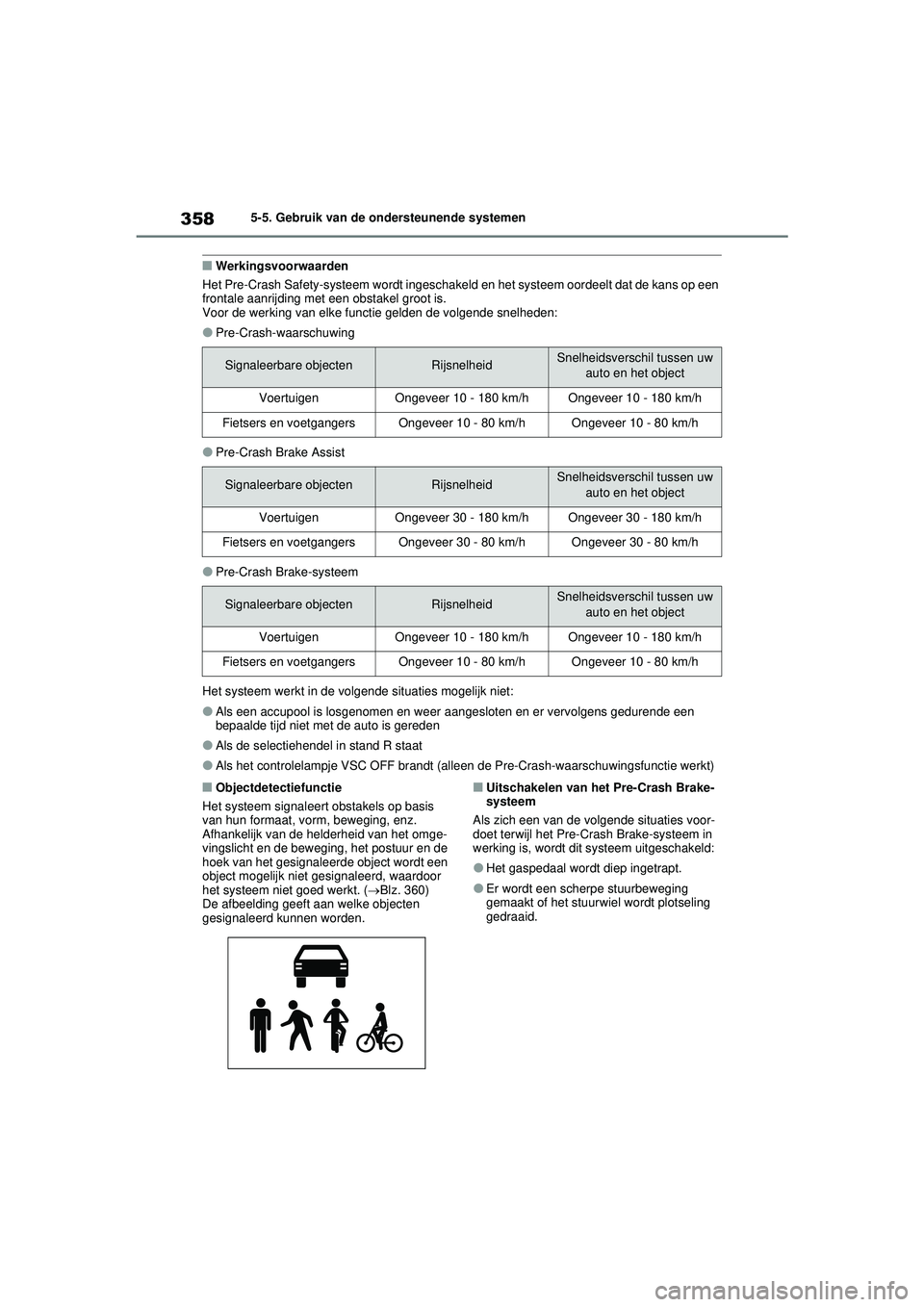

■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt dat de kans op een
frontale aanrijding met een obstakel groot is.
Voor de werking van elke f unctie gelden de volgende snelheden:
●Pre-Crash-waarschuwing
●Pre-Crash Brake Assist
●Pre-Crash Brake-systeem
Het systeem werkt in de volgende situaties mogelijk niet:
●Als een accupool is losgenomen en weer aangesloten en er vervolgens gedurende een
bepaalde tijd niet met de auto is gereden
●Als de selectiehendel in stand R staat
●Als het controlelampje VSC OFF brandt (all een de Pre-Crash-waarschuwingsfunctie werkt)
■Objectdetectiefunctie
Het systeem signaleert obstakels op basis
van hun formaat, vorm, beweging, enz.
Afhankelijk van de helderheid van het omge-
vingslicht en de beweging, het postuur en de
hoek van het gesignaleerde object wordt een
object mogelijk niet gesignaleerd, waardoor
het systeem niet goed werkt. ( Blz. 360)
De afbeelding geeft aan welke objecten
gesignaleerd kunnen worden. ■Uitschakelen van het Pre-Crash Brake-
systeem
Als zich een van de volgende situaties voor-
doet terwijl het Pre-Crash Brake-systeem in
werking is, wordt dit systeem uitgeschakeld:
●Het gaspedaal wordt diep ingetrapt.
●Er wordt een scherpe stuurbeweging
gemaakt of het stuurwiel wordt plotseling
gedraaid.
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangersOngeveer 10 - 80 km/hOngeveer 10 - 80 km/h
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw auto en het object
VoertuigenOngeveer 30 - 180 km/hOngeveer 30 - 180 km/h
Fietsers en voetgangersOngeveer 30 - 80 km/hOngeveer 30 - 80 km/h
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangersOngeveer 10 - 80 km/hOngeveer 10 - 80 km/h
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 358 Wednesday, February 3, 2021 2:42 PM
