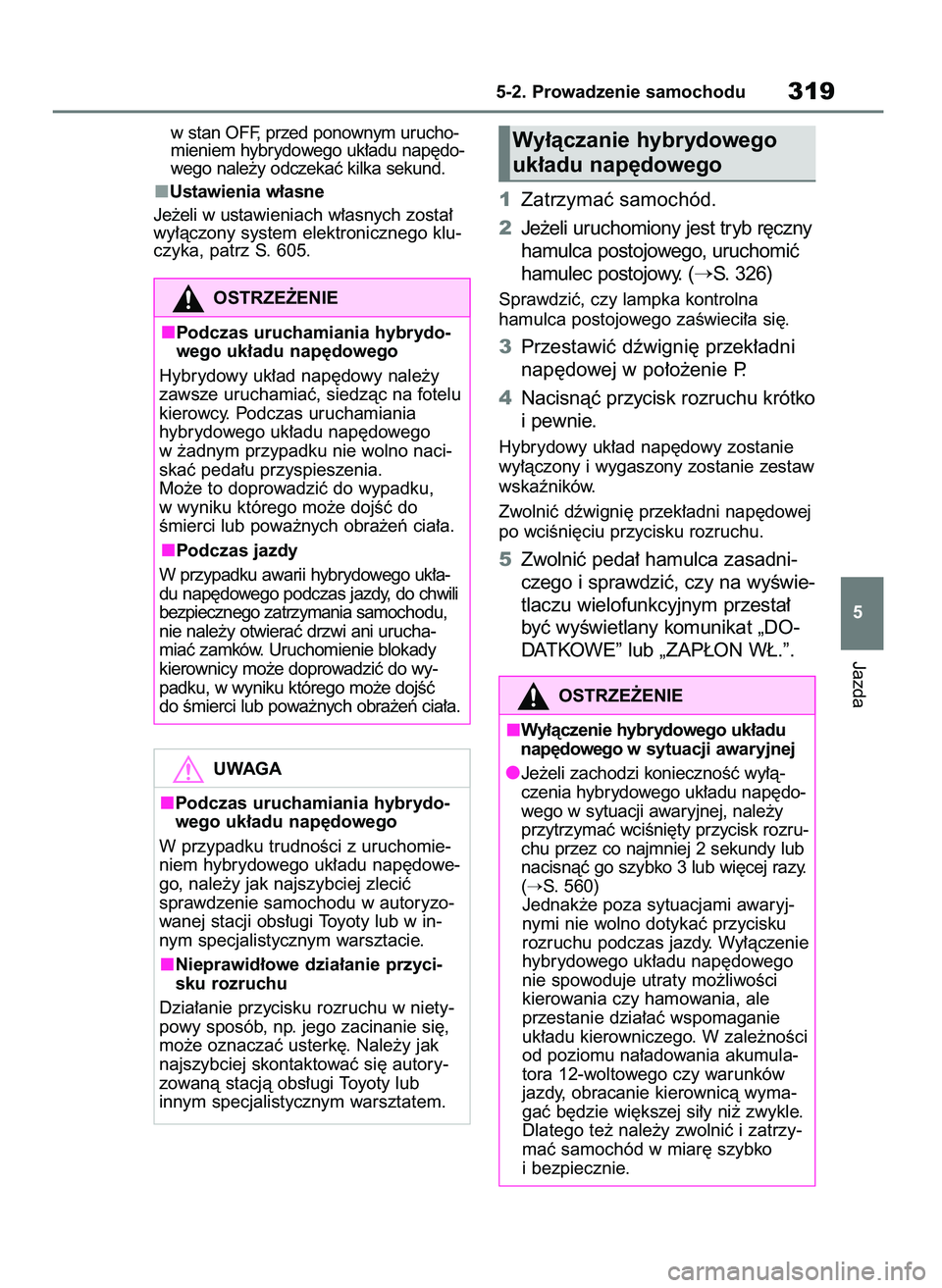

w stan OFF, przed ponownym urucho-
mieniem hybrydowego uk∏adu nap´do-
wego nale˝y odczekaç kilka sekund.
Ustawienia w∏asne
Je˝eli w ustawieniach w∏asnych zosta∏
wy∏àczony system elektronicznego klu-
czyka, patrz S. 605.
1Zatrzymaç samochód.
2Je˝eli uruchomiony jest tryb r´czny
hamulca postojowego, uruchomiç
hamulec postojowy. (
S. 326)
Sprawdziç, czy lampka kontrolna
hamulca postojowego zaÊwieci∏a si´.
3Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
4Nacisnàç przycisk rozruchu krótko
i pewnie.
Hybrydowy uk∏ad nap´dowy zostanie
wy∏àczony i wygaszony zostanie zestaw
wskaêników.
Zwolniç dêwigni´ przek∏adni nap´dowej
po wciÊni´ciu przycisku rozruchu.
5Zwolniç peda∏ hamulca zasadni-
czego i sprawdziç, czy na wyÊwie-
tlaczu wielofunkcyjnym przesta∏
byç wyÊwietlany komunikat „DO-
DATKOWE” lub „ZAP¸ON W¸.”.
Jazda
5-2. Prowadzenie samochodu319
5
OSTRZE˚ENIE
Podczas uruchamiania hybrydo-
wego uk∏adu nap´dowego
Hybrydowy uk∏ad nap´dowy nale˝y
zawsze uruchamiaç, siedzàc na fotelu
kierowcy. Podczas uruchamiania
hybrydowego uk∏adu nap´dowego
w ˝adnym przypadku nie wolno naci-
skaç peda∏u przyspieszenia.
Mo˝e to doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Podczas jazdy
W przypadku awarii hybrydowego uk∏a-
du nap´dowego podczas jazdy, do chwili
bezpiecznego zatrzymania samochodu,
nie nale˝y otwieraç drzwi ani urucha-
miaç zamków. Uruchomienie blokady
kierownicy mo˝e doprowadziç do wy-
padku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
UWAGA
Podczas uruchamiania hybrydo-
wego uk∏adu nap´dowego
W przypadku trudnoÊci z uruchomie-
niem hybrydowego uk∏adu nap´dowe-
go, nale˝y jak najszybciej zleciç
sprawdzenie samochodu w autoryzo-
wanej stacji obs∏ugi Toyoty lub w in-
nym specjalistycznym warsztacie.
Nieprawid∏owe dzia∏anie przyci-
sku rozruchu
Dzia∏anie przycisku rozruchu w niety-
powy sposób, np. jego zacinanie si´,
mo˝e oznaczaç usterk´. Nale˝y jak
najszybciej skontaktowaç si´ autory-
zowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Wy∏àczanie hybrydowego
uk∏adu nap´dowego
OSTRZE˚ENIE
Wy∏àczenie hybrydowego uk∏adu
nap´dowego wsytuacji awaryjnej
Je˝eli zachodzi koniecznoÊç wy∏à-
czenia hybrydowego uk∏adu nap´do-
wego w sytuacji awaryjnej, nale˝y
przytrzymaç wciÊni´ty przycisk rozru-
chu przez co najmniej 2 sekundy lub
nacisnàç go szybko 3 lub wi´cej razy.
(
S. 560)
Jednak˝e poza sytuacjami awaryj-
nymi nie wolno dotykaç przycisku
rozruchu podczas jazdy. Wy∏àczenie
hybrydowego uk∏adu nap´dowego
nie spowoduje utraty mo˝liwoÊci
kierowania czy hamowania, ale
przestanie dzia∏aç wspomaganie
uk∏adu kierowniczego. W zale˝noÊci
od poziomu na∏adowania akumula-
tora 12-woltowego czy warunków
jazdy, obracanie kierownicà wyma-
gaç b´dzie wi´kszej si∏y ni˝ zwykle.
Dlatego te˝ nale˝y zwolniç i zatrzy-
maç samochód w miar´ szybko
i bezpiecznie.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 319

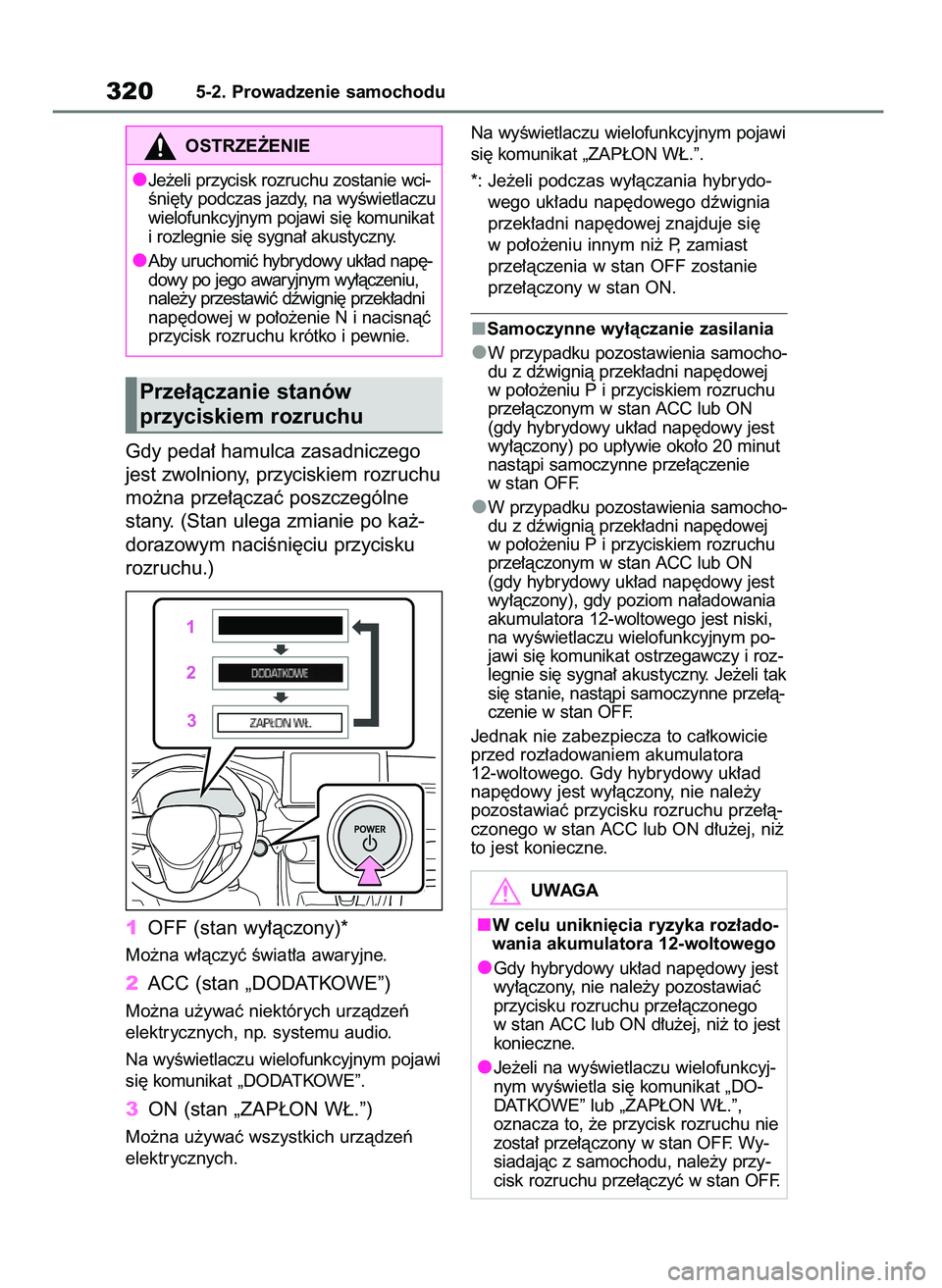

Gdy peda∏ hamulca zasadniczego
jest zwolniony, przyciskiem rozruchu
mo˝na prze∏àczaç poszczególne
stany. (Stan ulega zmianie po ka˝-
dorazowym naciÊni´ciu przycisku
rozruchu.)
1OFF (stan wy∏àczony)*
Mo˝na w∏àczyç Êwiat∏a awaryjne.
2ACC (stan „DODATKOWE”)
Mo˝na u˝ywaç niektórych urzàdzeƒ
elektrycznych, np. systemu audio.
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat „DODATKOWE”.
3ON (stan „ZAP¸ON W¸.”)
Mo˝na u˝ywaç wszystkich urzàdzeƒ
elektrycznych.Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat „ZAP¸ON W¸.”.
*: Je˝eli podczas wy∏àczania hybrydo-
wego uk∏adu nap´dowego dêwignia
przek∏adni nap´dowej znajduje si´
w po∏o˝eniu innym ni˝ P, zamiast
prze∏àczenia w stan OFF zostanie
prze∏àczony w stan ON.
Samoczynne wy∏àczanie zasilania
W przypadku pozostawienia samocho-
du z dêwignià przek∏adni nap´dowej
w po∏o˝eniu P i przyciskiem rozruchu
prze∏àczonym w stan ACC lub ON
(gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony) po up∏ywie oko∏o 20 minut
nastàpi samoczynne prze∏àczenie
w stan OFF.
W przypadku pozostawienia samocho-
du z dêwignià przek∏adni nap´dowej
w po∏o˝eniu P i przyciskiem rozruchu
prze∏àczonym w stan ACC lub ON
(gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony), gdy poziom na∏adowania
akumulatora 12-woltowego jest niski,
na wyÊwietlaczu wielofunkcyjnym po-
jawi si´ komunikat ostrzegawczy i roz-
legnie si´ sygna∏ akustyczny. Je˝eli tak
si´ stanie, nastàpi samoczynne prze∏à-
czenie w stan OFF.
Jednak nie zabezpiecza to ca∏kowicie
przed roz∏adowaniem akumulatora
12-woltowego. Gdy hybrydowy uk∏ad
nap´dowy jest wy∏àczony, nie nale˝y
pozostawiaç przycisku rozruchu prze∏à-
czonego w stan ACC lub ON d∏u˝ej, ni˝
to jest konieczne.
3205-2. Prowadzenie samochodu
Prze∏àczanie stanów
przyciskiem rozruchu
OSTRZE˚ENIE
Je˝eli przycisk rozruchu zostanie wci-
Êni´ty podczas jazdy, na wyÊwietlaczu
wielofunkcyjnym pojawi si´ komunikat
i rozlegnie si´ sygna∏ akustyczny.
Aby uruchomiç hybrydowy uk∏ad nap´-
dowy po jego awaryjnym wy∏àczeniu,
nale˝y przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie N i nacisnàç
przycisk rozruchu krótko i pewnie.
UWAGA
W celu unikni´cia ryzyka roz∏ado-
wania akumulatora 12-woltowego
Gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony, nie nale˝y pozostawiaç
przycisku rozruchu prze∏àczonego
w stan ACC lub ON d∏u˝ej, ni˝ to jest
konieczne.
Je˝eli na wyÊwietlaczu wielofunkcyj-
nym wyÊwietla si´ komunikat „DO-
DATKOWE” lub „ZAP¸ON W¸.”,
oznacza to, ˝e przycisk rozruchu nie
zosta∏ prze∏àczony w stan OFF. Wy-
siadajàc z samochodu, nale˝y przy-
cisk rozruchu prze∏àczyç w stan OFF.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 320

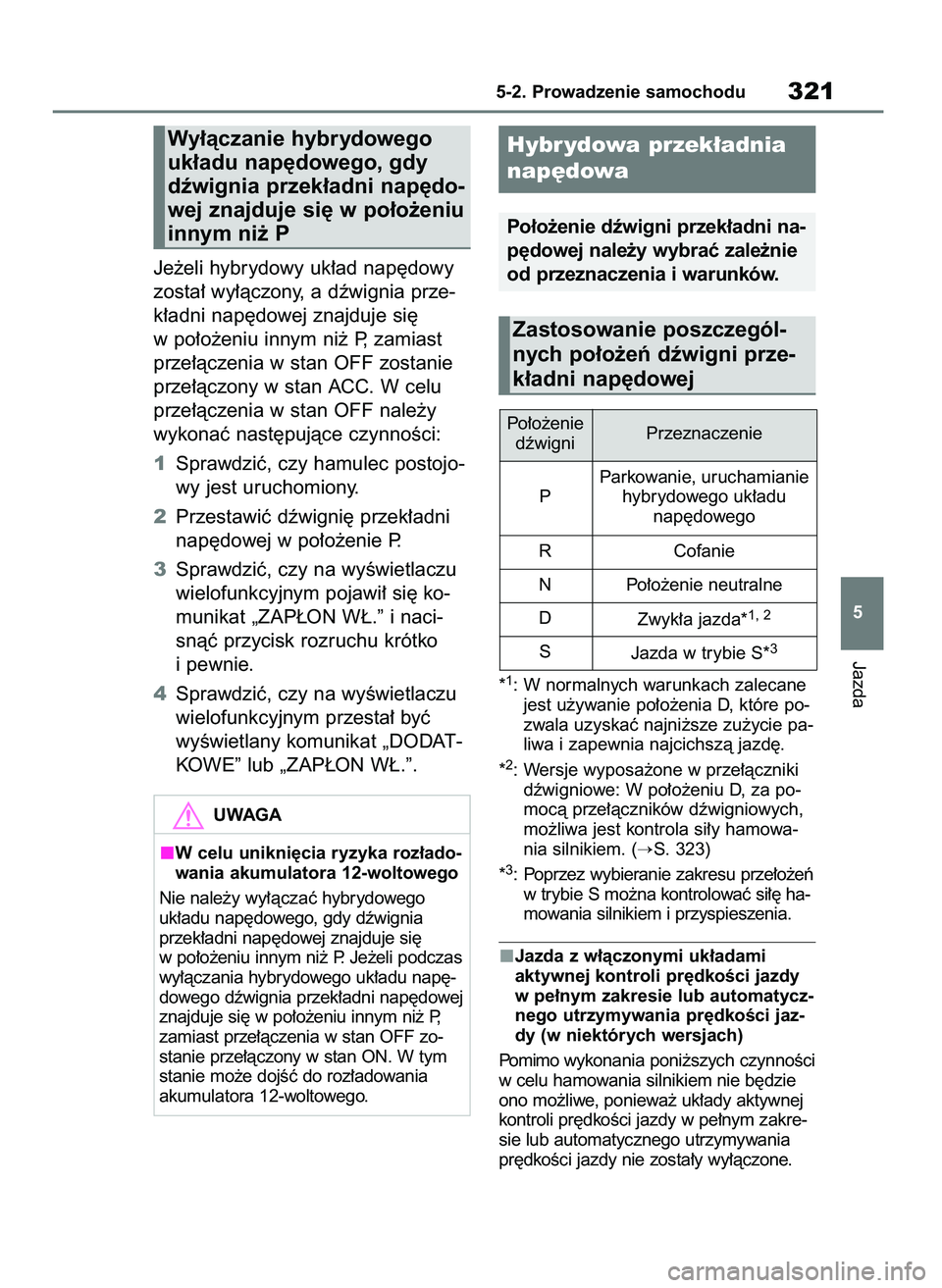

Je˝eli hybrydowy uk∏ad nap´dowy
zosta∏ wy∏àczony, a dêwignia prze-
k∏adni nap´dowej znajduje si´
w po∏o˝eniu innym ni˝ P, zamiast
prze∏àczenia w stan OFF zostanie
prze∏àczony w stan ACC. W celu
prze∏àczenia w stan OFF nale˝y
wykonaç nast´pujàce czynnoÊci:
1Sprawdziç, czy hamulec postojo-
wy jest uruchomiony.
2Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
3Sprawdziç, czy na wyÊwietlaczu
wielofunkcyjnym pojawi∏ si´ ko-
munikat „ZAP¸ON W¸.” i naci-
snàç przycisk rozruchu krótko
i pewnie.
4Sprawdziç, czy na wyÊwietlaczu
wielofunkcyjnym przesta∏ byç
wyÊwietlany komunikat „DODAT-
KOWE” lub „ZAP¸ON W¸.”.
*1: W normalnych warunkach zalecane
jest u˝ywanie po∏o˝enia D, które po-
zwala uzyskaç najni˝sze zu˝ycie pa-
liwa i zapewnia najcichszà jazd´.
*
2: Wersje wyposa˝one w prze∏àczniki
dêwigniowe: W po∏o˝eniu D, za po-
mocà prze∏àczników dêwigniowych,
mo˝liwa jest kontrola si∏y hamowa-
nia silnikiem. (
S. 323)
*3: Poprzez wybieranie zakresu prze∏o˝eƒ
w trybie S mo˝na kontrolowaç si∏´ ha-
mowania silnikiem i przyspieszenia.
Jazda z w∏àczonymi uk∏adami
aktywnej kontroli pr´dkoÊci jazdy
w pe∏nym zakresie lub automatycz-
nego utrzymywania pr´dkoÊci jaz-
dy (w niektórych wersjach)
Pomimo wykonania poni˝szych czynnoÊci
w celu hamowania silnikiem nie b´dzie
ono mo˝liwe, poniewa˝ uk∏ady aktywnej
kontroli pr´dkoÊci jazdy w pe∏nym zakre-
sie lub automatycznego utrzymywania
pr´dkoÊci jazdy nie zosta∏y wy∏àczone.
Jazda
5-2. Prowadzenie samochodu321
5
Wy∏àczanie hybrydowego
uk∏adu nap´dowego, gdy
dêwignia przek∏adni nap´do-
wej znajduje si´ w po∏o˝eniu
innym ni˝ P
UWAGA
W celu unikni´cia ryzyka roz∏ado-
wania akumulatora 12-woltowego
Nie nale˝y wy∏àczaç hybrydowego
uk∏adu nap´dowego, gdy dêwignia
przek∏adni nap´dowej znajduje si´
w po∏o˝eniu innym ni˝ P. Je˝eli podczas
wy∏àczania hybrydowego uk∏adu nap´-
dowego dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu innym ni˝ P,
zamiast prze∏àczenia w stan OFF zo-
stanie prze∏àczony w stan ON. W tym
stanie mo˝e dojÊç do roz∏adowania
akumulatora 12-woltowego.
Hybr ydowa przek∏adnia
nap´dowa
Po∏o˝enie dêwigni przek∏adni na-
p´dowej nale˝y wybraç zale˝nie
od przeznaczenia i warunków.
Zastosowanie poszczegól-
nych po∏o˝eƒ dêwigni prze-
k∏adni nap´dowej
Po∏o˝enie
dêwigniPrzeznaczenie
PParkowanie, uruchamianie
hybrydowego uk∏adu
nap´dowego
R Cofanie
N Po∏o˝enie neutralne
D
Zwyk∏a jazda*
1, 2
S
Jazda w trybie S*3
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 321

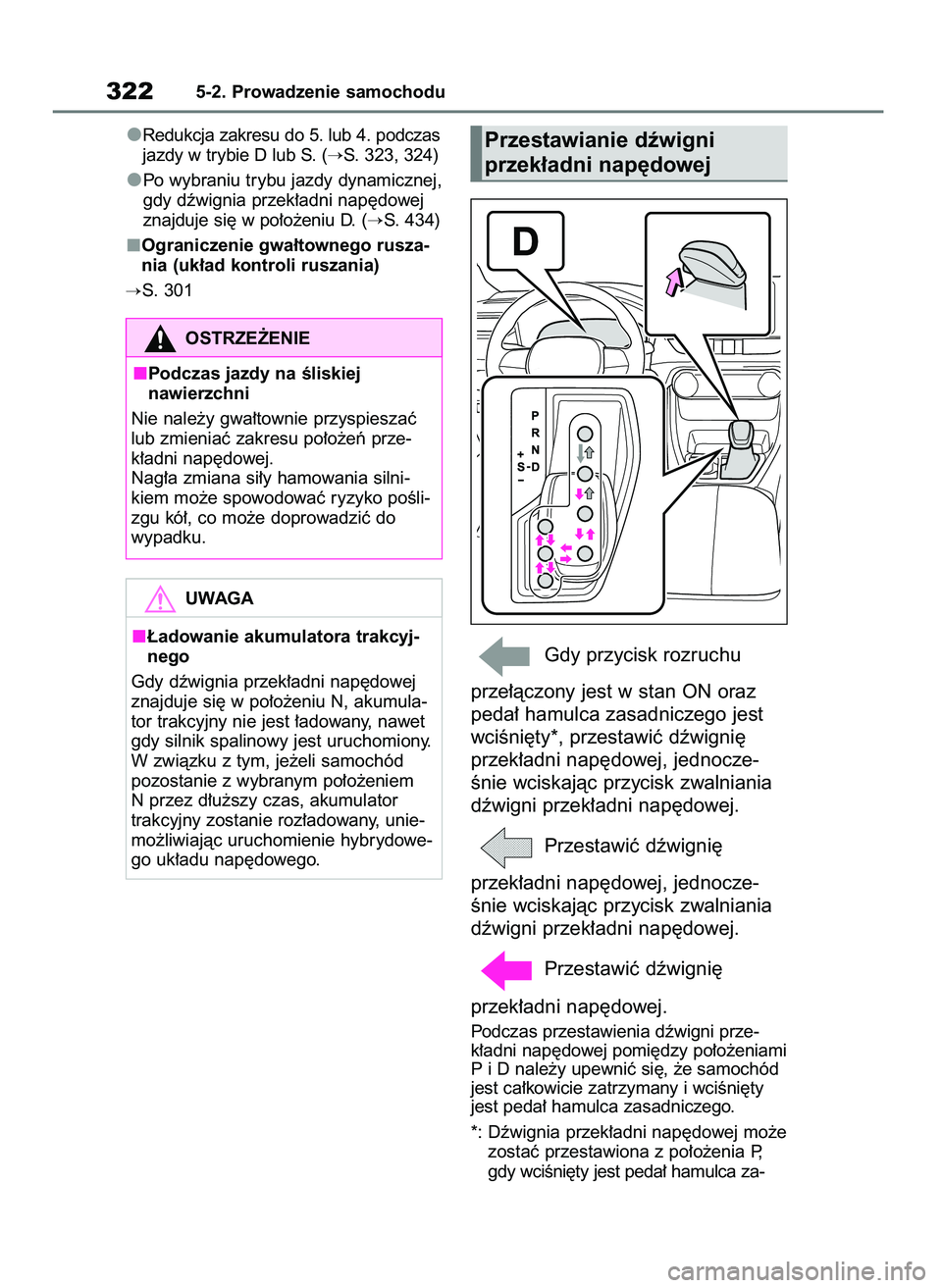

Redukcja zakresu do 5. lub 4. podczas
jazdy w trybie D lub S. (
S. 323, 324)
Po wybraniu trybu jazdy dynamicznej,
gdy dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu D. (
S. 434)
Ograniczenie gwa∏townego rusza-
nia (uk∏ad kontroli ruszania)
S. 301
Gdy przycisk rozruchu
prze∏àczony jest w stan ON oraz
peda∏ hamulca zasadniczego jest
wciÊni´ty*, przestawiç dêwigni´
przek∏adni nap´dowej, jednocze-
Ênie wciskajàc przycisk zwalniania
dêwigni przek∏adni nap´dowej.
Przestawiç dêwigni´
przek∏adni nap´dowej, jednocze-
Ênie wciskajàc przycisk zwalniania
dêwigni przek∏adni nap´dowej.
Przestawiç dêwigni´
przek∏adni nap´dowej.
Podczas przestawienia dêwigni prze-
k∏adni nap´dowej pomi´dzy po∏o˝eniami
P i D nale˝y upewniç si´, ˝e samochód
jest ca∏kowicie zatrzymany i wciÊni´ty
jest peda∏ hamulca zasadniczego.
*: Dêwignia przek∏adni nap´dowej mo˝e
zostaç przestawiona z po∏o˝enia P,
gdy wciÊni´ty jest peda∏ hamulca za-
3225-2. Prowadzenie samochodu
OSTRZE˚ENIE
Podczas jazdy na Êliskiej
nawierzchni
Nie nale˝y gwa∏townie przyspieszaç
lub zmieniaç zakresu po∏o˝eƒ prze-
k∏adni nap´dowej.
Nag∏a zmiana si∏y hamowania silni-
kiem mo˝e spowodowaç ryzyko poÊli-
zgu kó∏, co mo˝e doprowadziç do
wypadku.
UWAGA
¸adowanie akumulatora trakcyj-
nego
Gdy dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu N, akumula-
tor trakcyjny nie jest ∏adowany, nawet
gdy silnik spalinowy jest uruchomiony.
W zwiàzku z tym, je˝eli samochód
pozostanie z wybranym po∏o˝eniem
N przez d∏u˝szy czas, akumulator
trakcyjny zostanie roz∏adowany, unie-
mo˝liwiajàc uruchomienie hybrydowe-
go uk∏adu nap´dowego.
Przestawianie dêwigni
przek∏adni nap´dowej
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 322

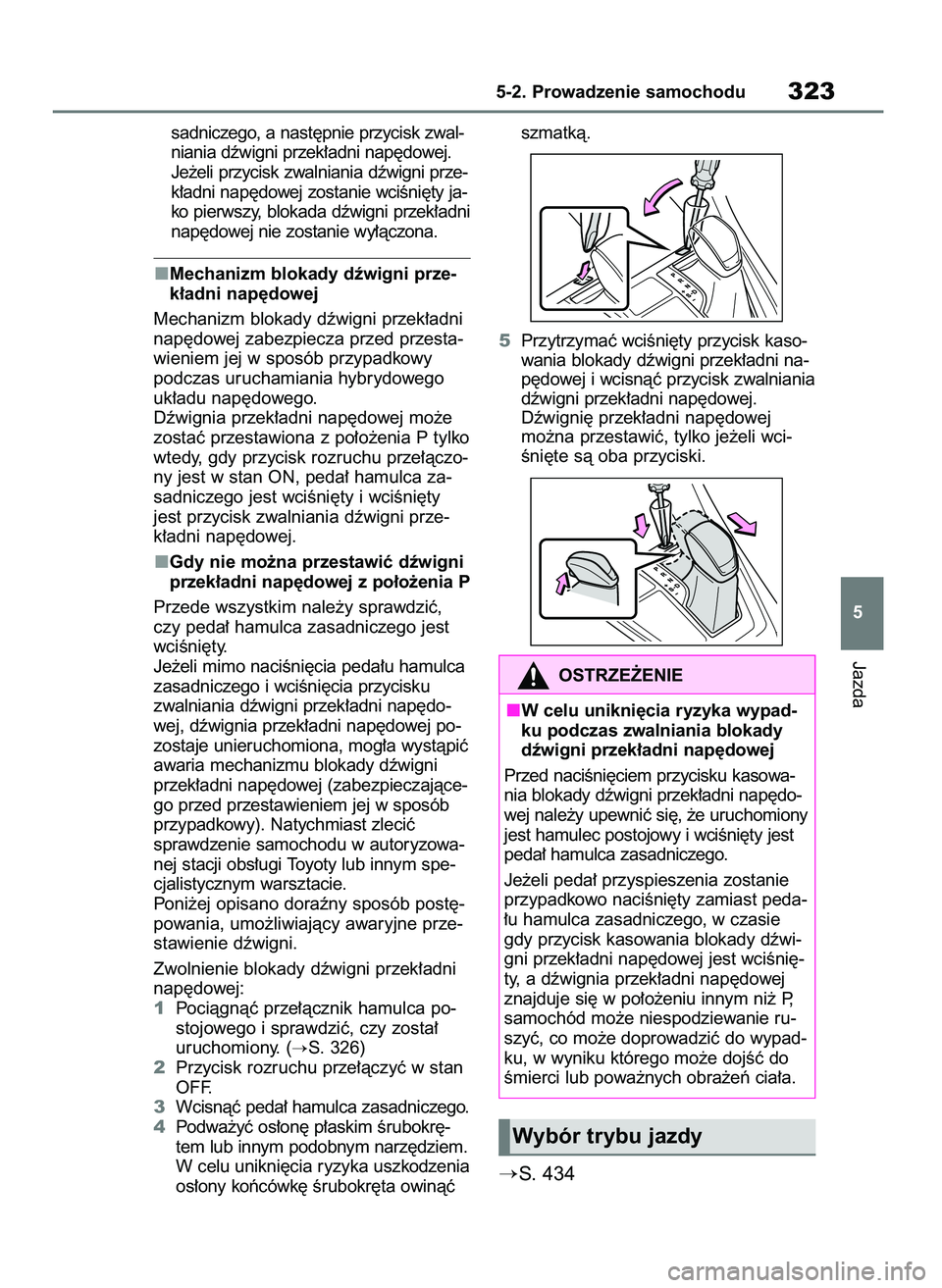

sadniczego, a nast´pnie przycisk zwal-
niania dêwigni przek∏adni nap´dowej.
Je˝eli przycisk zwalniania dêwigni prze-
k∏adni nap´dowej zostanie wciÊni´ty ja-
ko pierwszy, blokada dêwigni przek∏adni
nap´dowej nie zostanie wy∏àczona.
Mechanizm blokady dêwigni prze-
k∏adni nap´dowej
Mechanizm blokady dêwigni przek∏adni
nap´dowej zabezpiecza przed przesta-
wieniem jej w sposób przypadkowy
podczas uruchamiania hybrydowego
uk∏adu nap´dowego.
Dêwignia przek∏adni nap´dowej mo˝e
zostaç przestawiona z po∏o˝enia P tylko
wtedy, gdy przycisk rozruchu prze∏àczo-
ny jest w stan ON, peda∏ hamulca za-
sadniczego jest wciÊni´ty i wciÊni´ty
jest przycisk zwalniania dêwigni prze-
k∏adni nap´dowej.
Gdy nie mo˝na przestawiç dêwigni
przek∏adni nap´dowej z po∏o˝enia P
Przede wszystkim nale˝y sprawdziç,
czy peda∏ hamulca zasadniczego jest
wciÊni´ty.
Je˝eli mimo naciÊni´cia peda∏u hamulca
zasadniczego i wciÊni´cia przycisku
zwalniania dêwigni przek∏adni nap´do-
wej, dêwignia przek∏adni nap´dowej po-
zostaje unieruchomiona, mog∏a wystàpiç
awaria mechanizmu blokady dêwigni
przek∏adni nap´dowej (zabezpieczajàce-
go przed przestawieniem jej w sposób
przypadkowy). Natychmiast zleciç
sprawdzenie samochodu w autoryzowa-
nej stacji obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztacie.
Poni˝ej opisano doraêny sposób post´-
powania, umo˝liwiajàcy awaryjne prze-
stawienie dêwigni.
Zwolnienie blokady dêwigni przek∏adni
nap´dowej:
1Pociàgnàç prze∏àcznik hamulca po-
stojowego i sprawdziç, czy zosta∏
uruchomiony. (
S. 326)
2Przycisk rozruchu prze∏àczyç w stan
OFF.
3Wcisnàç peda∏ hamulca zasadniczego.
4Podwa˝yç os∏on´ p∏askim Êrubokr´-
tem lub innym podobnym narz´dziem.
W celu unikni´cia ryzyka uszkodzenia
os∏ony koƒcówk´ Êrubokr´ta owinàçszmatkà.
5Przytrzymaç wciÊni´ty przycisk kaso-
wania blokady dêwigni przek∏adni na-
p´dowej i wcisnàç przycisk zwalniania
dêwigni przek∏adni nap´dowej.
Dêwigni´ przek∏adni nap´dowej
mo˝na przestawiç, tylko je˝eli wci-
Êni´te sà oba przyciski.
S. 434
Jazda
5-2. Prowadzenie samochodu323
5
OSTRZE˚ENIE
W celu unikni´cia ryzyka wypad-
ku podczas zwalniania blokady
dêwigni przek∏adni nap´dowej
Przed naciÊni´ciem przycisku kasowa-
nia blokady dêwigni przek∏adni nap´do-
wej nale˝y upewniç si´, ˝e uruchomiony
jest hamulec postojowy i wciÊni´ty jest
peda∏ hamulca zasadniczego.
Je˝eli peda∏ przyspieszenia zostanie
przypadkowo naciÊni´ty zamiast peda-
∏u hamulca zasadniczego, w czasie
gdy przycisk kasowania blokady dêwi-
gni przek∏adni nap´dowej jest wciÊni´-
ty, a dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu innym ni˝ P,
samochód mo˝e niespodziewanie ru-
szyç, co mo˝e doprowadziç do wypad-
ku, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Wybór trybu jazdy
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 323

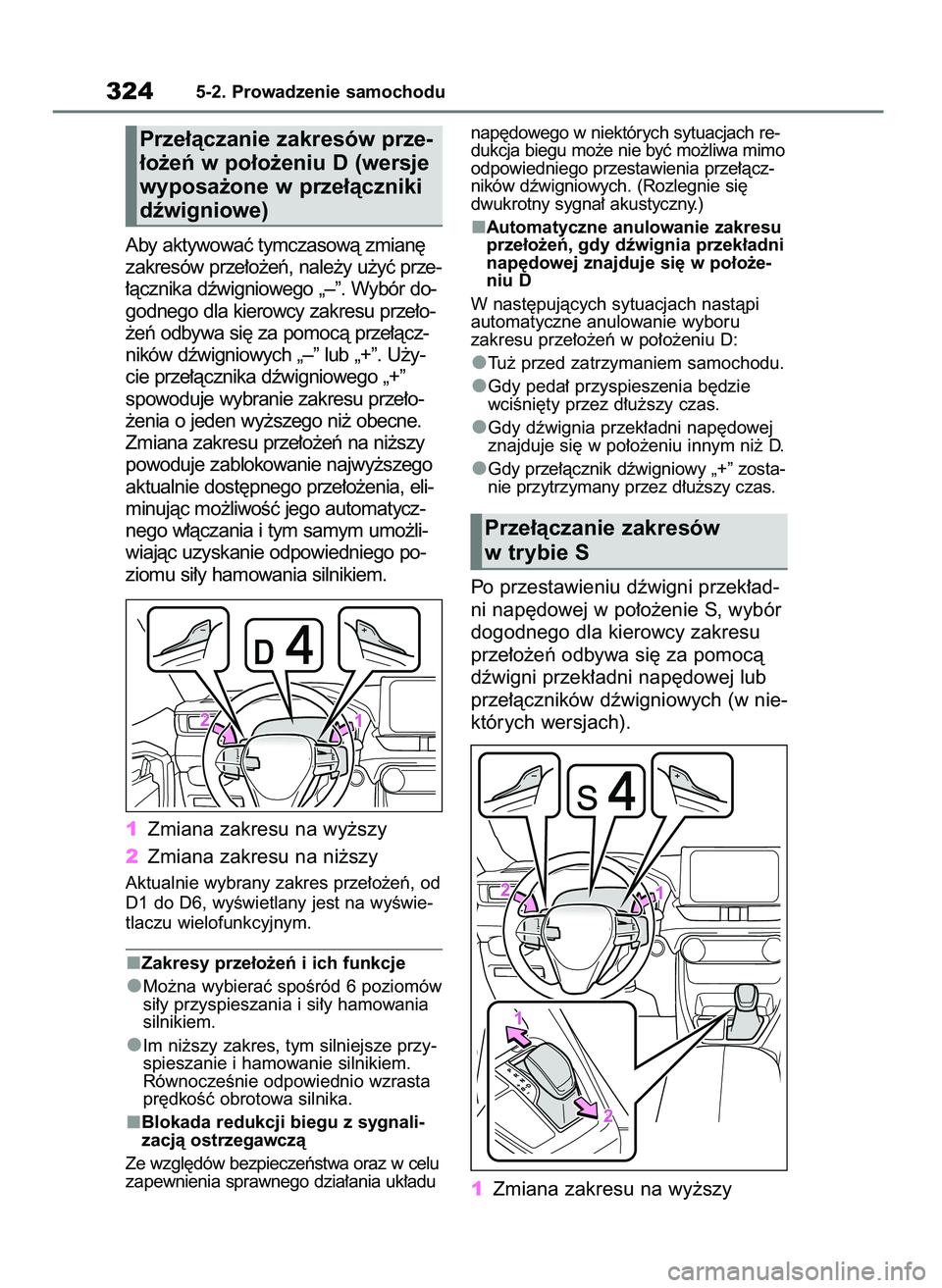

Aby aktywowaç tymczasowà zmian´
zakresów prze∏o˝eƒ, nale˝y u˝yç prze-
∏àcznika dêwigniowego „–”. Wybór do-
godnego dla kierowcy zakresu prze∏o-
˝eƒ odbywa si´ za pomocà prze∏àcz-
ników dêwigniowych „–” lub „+”. U˝y-
cie prze∏àcznika dêwigniowego „+”
spowoduje wybranie zakresu prze∏o-
˝enia o jeden wy˝szego ni˝ obecne.
Zmiana zakresu prze∏o˝eƒ na ni˝szy
powoduje zablokowanie najwy˝szego
aktualnie dost´pnego prze∏o˝enia, eli-
minujàc mo˝liwoÊç jego automatycz-
nego w∏àczania i tym samym umo˝li-
wiajàc uzyskanie odpowiedniego po-
ziomu si∏y hamowania silnikiem.
1Zmiana zakresu na wy˝szy
2Zmiana zakresu na ni˝szy
Aktualnie wybrany zakres prze∏o˝eƒ, od
D1 do D6, wyÊwietlany jest na wyÊwie-
tlaczu wielofunkcyjnym.
Zakresy prze∏o˝eƒ i ich funkcje
Mo˝na wybieraç spoÊród 6 poziomów
si∏y przyspieszania i si∏y hamowania
silnikiem.
Im ni˝szy zakres, tym silniejsze przy-
spieszanie i hamowanie silnikiem.
RównoczeÊnie odpowiednio wzrasta
pr´dkoÊç obrotowa silnika.
Blokada redukcji biegu z sygnali-
zacjà ostrzegawczà
Ze wzgl´dów bezpieczeƒstwa oraz w celu
zapewnienia sprawnego dzia∏ania uk∏adunap´dowego w niektórych sytuacjach re-
dukcja biegu mo˝e nie byç mo˝liwa mimo
odpowiedniego przestawienia prze∏àcz-
ników dêwigniowych. (Rozlegnie si´
dwukrotny sygna∏ akustyczny.)
Automatyczne anulowanie zakresu
prze∏o˝eƒ, gdy dêwignia przek∏adni
nap´dowej znajduje si´ w po∏o˝e-
niu D
W nast´pujàcych sytuacjach nastàpi
automatyczne anulowanie wyboru
zakresu prze∏o˝eƒ w po∏o˝eniu D:
Tu˝ przed zatrzymaniem samochodu.
Gdy peda∏ przyspieszenia b´dzie
wciÊni´ty przez d∏u˝szy czas.
Gdy dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu innym ni˝ D.
Gdy prze∏àcznik dêwigniowy „+” zosta-
nie przytrzymany przez d∏u˝szy czas.
Po przestawieniu dêwigni przek∏ad-
ni nap´dowej w po∏o˝enie S, wybór
dogodnego dla kierowcy zakresu
prze∏o˝eƒ odbywa si´ za pomocà
dêwigni przek∏adni nap´dowej lub
prze∏àczników dêwigniowych (w nie-
których wersjach).
1Zmiana zakresu na wy˝szy
3245-2. Prowadzenie samochodu
Prze∏àczanie zakresów prze-
∏o˝eƒ w po∏o˝eniu D (wersje
wyposa˝one w prze∏àczniki
dêwigniowe)
Prze∏àczanie zakresów
w trybie S
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 324

2Zmiana zakresu na ni˝szy
Aktualnie wybrany zakres prze∏o˝eƒ,
od S1 do S6, wyÊwietlany jest na wy-
Êwietlaczu wielofunkcyjnym.
W pierwszej chwili po przestawieniu
dêwigni w po∏o˝enie S automatycz-
nie zostaje w∏àczony zakres S4.*
*: Po wybraniu trybu jazdy dynamicznej
automatycznie zostaje w∏àczony za-
kres S3. (
S. 434)
Tryb S
Mo˝na wybieraç spoÊród 6 poziomów
si∏y przyspieszania i si∏y hamowania
silnikiem.
Im ni˝szy bieg, tym silniejsze przy-
spieszanie i hamowanie silnikiem.
RównoczeÊnie odpowiednio wzrasta
pr´dkoÊç obrotowa silnika.
W celu ochrony przed nadmiernym
wzrostem pr´dkoÊci obrotowej silnika
zakres zostanie automatycznie zmie-
niony na wy˝szy, gdy aktualnie wy-
brany jest zakres 4. lub ni˝szy.
Gdy aktualnie wybrany jest zakres
nie wy˝szy ni˝ 4., przytrzymanie
dêwigni wychylonej w kierunku „+”
powoduje zmian´ zakresu na 6.
Blokada redukcji biegu z sygnali-
zacjà ostrzegawczà
Ze wzgl´dów bezpieczeƒstwa oraz
w celu zapewnienia sprawnego dzia∏a-
nia uk∏adu nap´dowego w niektórych
sytuacjach redukcja biegu mo˝e nie byç
mo˝liwa mimo odpowiedniego przesta-
wienia dêwigni przek∏adni nap´dowej
lub prze∏àczników dêwigniowych (w nie-
których wersjach). (Rozlegnie si´ dwu-
krotny sygna∏ akustyczny.)
Gdy mimo przestawienia dêwigni
przek∏adni nap´dowej w po∏o˝enie
S nie pojawia si´ wskaênik „S” lub
pojawia si´ wskaênik „D”
Mo˝e to oznaczaç usterk´ przek∏adni
nap´dowej. Nale˝y jak najszybciej zle-
ciç sprawdzenie samochodu autoryzo-
wanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi. (W tym
stanie przek∏adnia nap´dowa dzia∏a
tak, jakby dêwignia przek∏adni nap´do-
wej znajdowa∏a si´ w po∏o˝eniu D).
1Skr´t w prawo
2Zmiana pasa ruchu w prawo
(cz´Êciowe wychylenie i zwolnie-
nie dêwigni)
Kierunkowskazy po prawej stronie mignà
3-krotnie.
3Zmiana pasa ruchu w lewo (cz´-
Êciowe wychylenie i zwolnienie
dêwigni)
Kierunkowskazy po lewej stronie mignà
3-krotnie.
4Skr´t w lewo
W∏àczenie kierunkowskazów jest
mo˝liwe, gdy
Przycisk rozruchu prze∏àczony jest
w stan ON.
Gdy lampka kontrolna kierunkow-
skazów miga szybciej ni˝ zwykle
Sprawdziç, czy nie nastàpi∏o przepalenie
Jazda
5-2. Prowadzenie samochodu325
5
Dêwignia prze∏àcznika
kierunkowskazów
Opis dzia∏ania
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 325

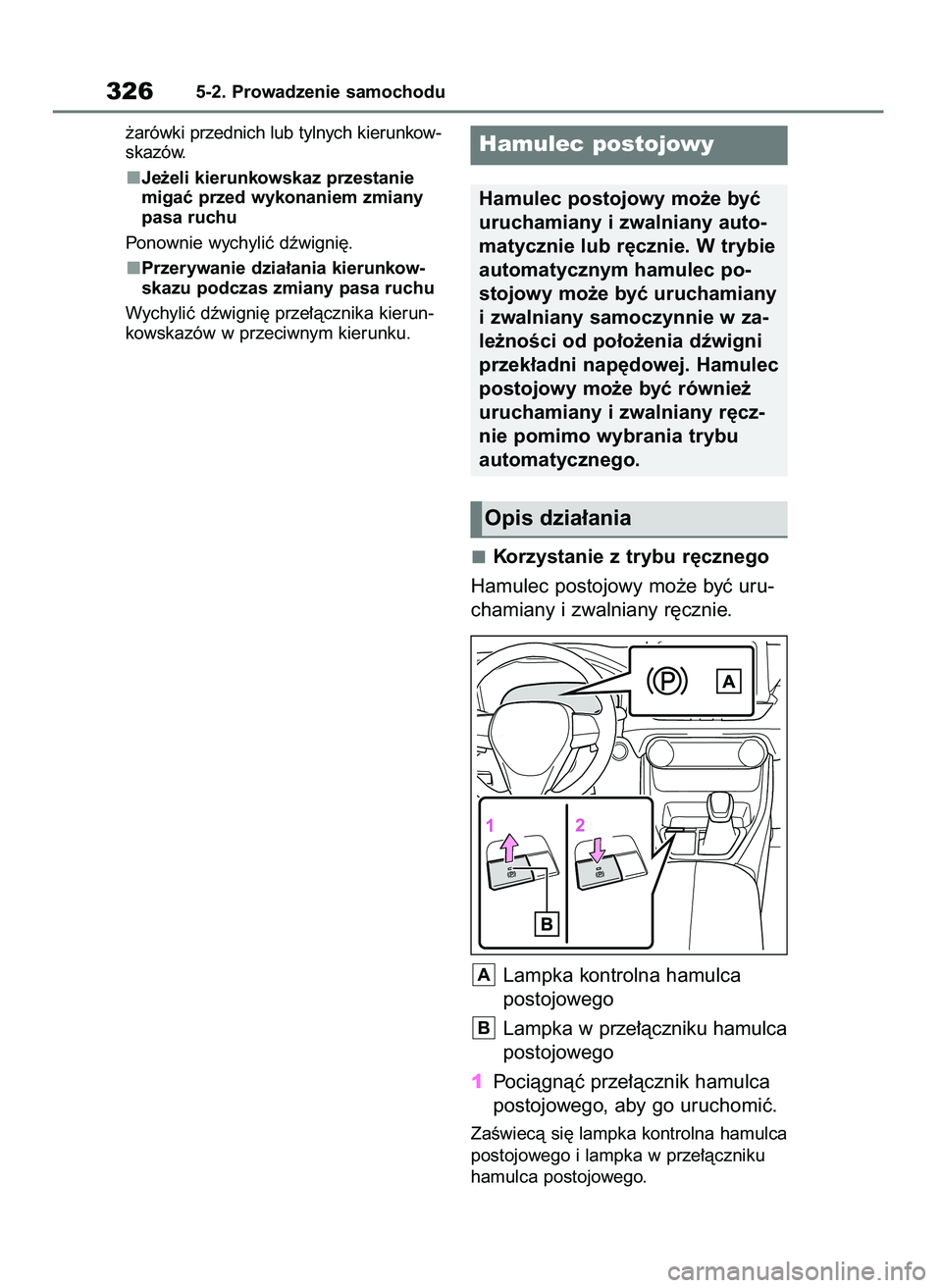

˝arówki przednich lub tylnych kierunkow-
skazów.
Je˝eli kierunkowskaz przestanie
migaç przed wykonaniem zmiany
pasa ruchu
Ponownie wychyliç dêwigni´.
Przerywanie dzia∏ania kierunkow-
skazu podczas zmiany pasa ruchu
Wychyliç dêwigni´ prze∏àcznika kierun-
kowskazów w przeciwnym kierunku.
Korzystanie z trybu r´cznego
Hamulec postojowy mo˝e byç uru-
chamiany i zwalniany r´cznie.
Lampka kontrolna hamulca
postojowego
Lampka w prze∏àczniku hamulca
postojowego
1Pociàgnàç prze∏àcznik hamulca
postojowego, aby go uruchomiç.
ZaÊwiecà si´ lampka kontrolna hamulca
postojowego i lampka w prze∏àczniku
hamulca postojowego.
B
A
3265-2. Prowadzenie samochodu
Hamulec postojowy
Hamulec postojowy mo˝e byç
uruchamiany i zwalniany auto-
matycznie lub r´cznie. W trybie
automatycznym hamulec po-
stojowy mo˝e byç uruchamiany
i zwalniany samoczynnie w za-
le˝noÊci od po∏o˝enia dêwigni
przek∏adni nap´dowej. Hamulec
postojowy mo˝e byç równie˝
uruchamiany i zwalniany r´cz-
nie pomimo wybrania trybu
automatycznego.
Opis dzia∏ania
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 326

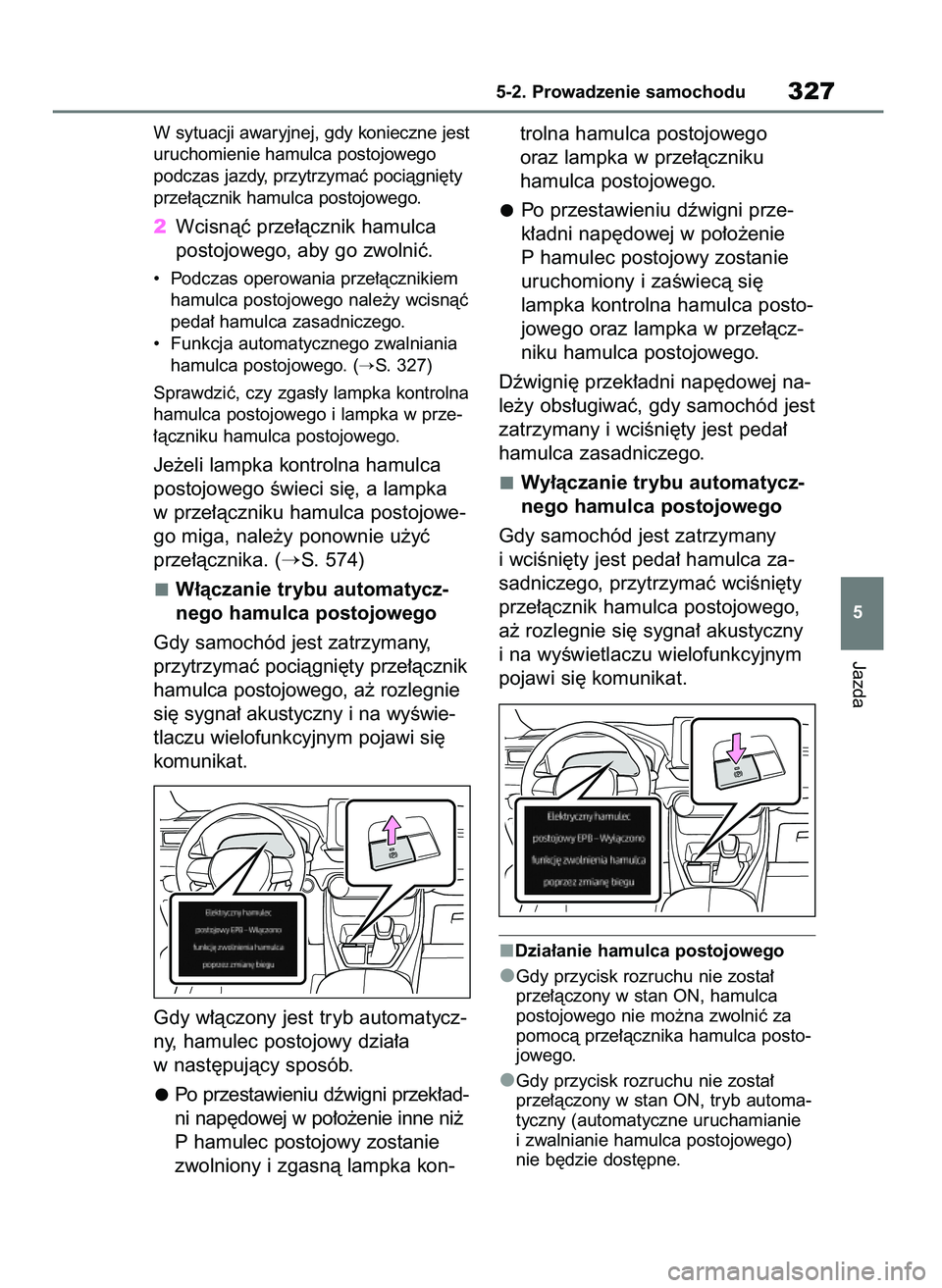

W sytuacji awaryjnej, gdy konieczne jest
uruchomienie hamulca postojowego
podczas jazdy, przytrzymaç pociàgni´ty
prze∏àcznik hamulca postojowego.
2Wcisnàç prze∏àcznik hamulca
postojowego, aby go zwolniç.
• Podczas operowania prze∏àcznikiem
hamulca postojowego nale˝y wcisnàç
peda∏ hamulca zasadniczego.
• Funkcja automatycznego zwalniania
hamulca postojowego. (
S. 327)
Sprawdziç, czy zgas∏y lampka kontrolna
hamulca postojowego i lampka w prze-
∏àczniku hamulca postojowego.
Je˝eli lampka kontrolna hamulca
postojowego Êwieci si´, a lampka
w prze∏àczniku hamulca postojowe-
go miga, nale˝y ponownie u˝yç
prze∏àcznika. (
S. 574)
W∏àczanie trybu automatycz-
nego hamulca postojowego
Gdy samochód jest zatrzymany,
przytrzymaç pociàgni´ty prze∏àcznik
hamulca postojowego, a˝ rozlegnie
si´ sygna∏ akustyczny i na wyÊwie-
tlaczu wielofunkcyjnym pojawi si´
komunikat.
Gdy w∏àczony jest tryb automatycz-
ny, hamulec postojowy dzia∏a
w nast´pujàcy sposób.
Po przestawieniu dêwigni przek∏ad-
ni nap´dowej w po∏o˝enie inne ni˝
P hamulec postojowy zostanie
zwolniony i zgasnà lampka kon-trolna hamulca postojowego
oraz lampka w prze∏àczniku
hamulca postojowego.
Po przestawieniu dêwigni prze-
k∏adni nap´dowej w po∏o˝enie
P hamulec postojowy zostanie
uruchomiony i zaÊwiecà si´
lampka kontrolna hamulca posto-
jowego oraz lampka w prze∏àcz-
niku hamulca postojowego.
Dêwigni´ przek∏adni nap´dowej na-
le˝y obs∏ugiwaç, gdy samochód jest
zatrzymany i wciÊni´ty jest peda∏
hamulca zasadniczego.
Wy∏àczanie trybu automatycz-
nego hamulca postojowego
Gdy samochód jest zatrzymany
i wciÊni´ty jest peda∏ hamulca za-
sadniczego, przytrzymaç wciÊni´ty
prze∏àcznik hamulca postojowego,
a˝ rozlegnie si´ sygna∏ akustyczny
i na wyÊwietlaczu wielofunkcyjnym
pojawi si´ komunikat.
Dzia∏anie hamulca postojowego
Gdy przycisk rozruchu nie zosta∏
prze∏àczony w stan ON, hamulca
postojowego nie mo˝na zwolniç za
pomocà prze∏àcznika hamulca posto-
jowego.
Gdy przycisk rozruchu nie zosta∏
prze∏àczony w stan ON, tryb automa-
tyczny (automatyczne uruchamianie
i zwalnianie hamulca postojowego)
nie b´dzie dost´pne.
Jazda
5-2. Prowadzenie samochodu327
5
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 327

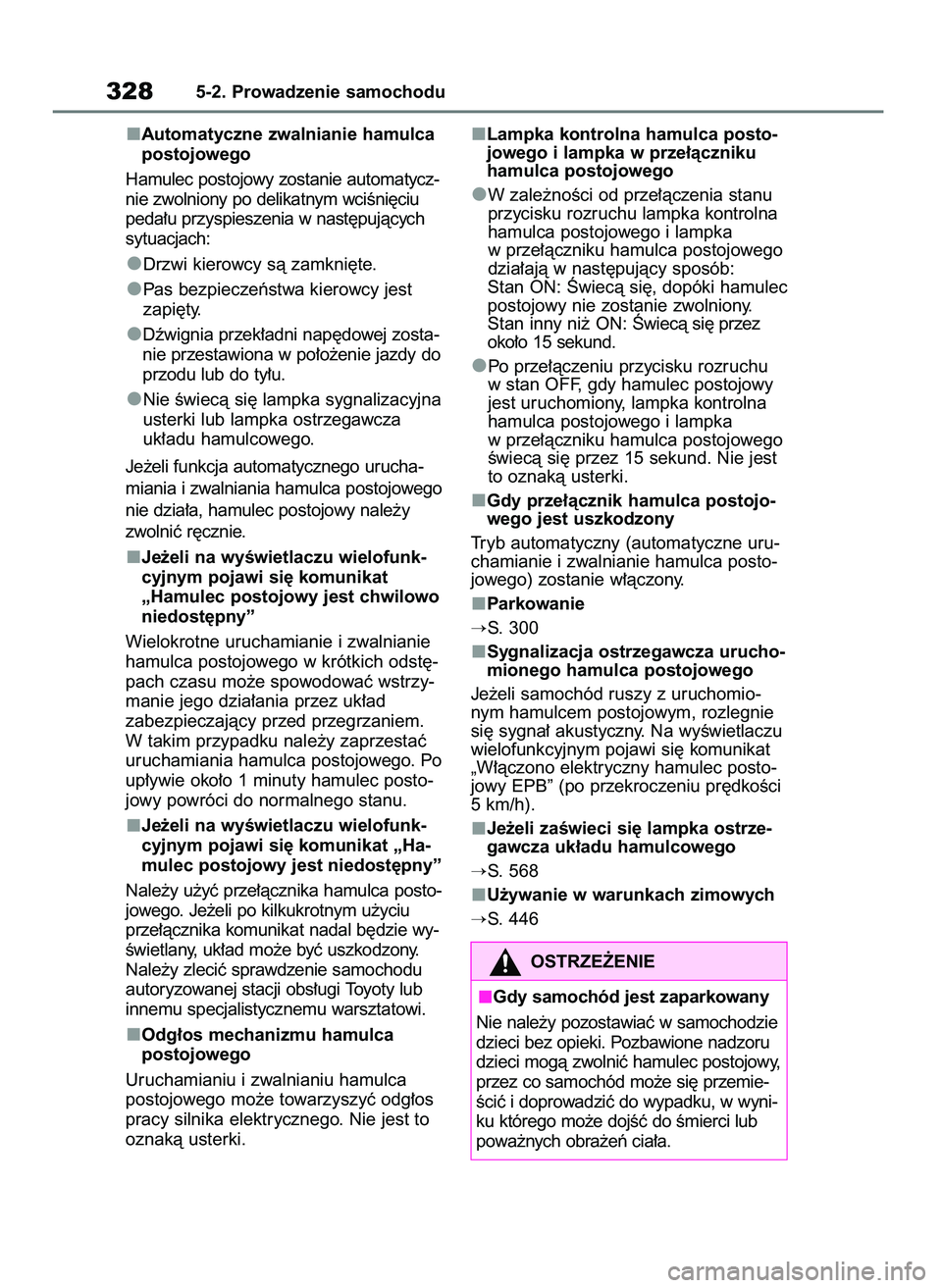

Automatyczne zwalnianie hamulca
postojowego
Hamulec postojowy zostanie automatycz-
nie zwolniony po delikatnym wciÊni´ciu
peda∏u przyspieszenia w nast´pujàcych
sytuacjach:
Drzwi kierowcy sà zamkni´te.
Pas bezpieczeƒstwa kierowcy jest
zapi´ty.
Dêwignia przek∏adni nap´dowej zosta-
nie przestawiona w po∏o˝enie jazdy do
przodu lub do ty∏u.
Nie Êwiecà si´ lampka sygnalizacyjna
usterki lub lampka ostrzegawcza
uk∏adu hamulcowego.
Je˝eli funkcja automatycznego urucha-
miania i zwalniania hamulca postojowego
nie dzia∏a, hamulec postojowy nale˝y
zwolniç r´cznie.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
„Hamulec postojowy jest chwilowo
niedost´pny”
Wielokrotne uruchamianie i zwalnianie
hamulca postojowego w krótkich odst´-
pach czasu mo˝e spowodowaç wstrzy-
manie jego dzia∏ania przez uk∏ad
zabezpieczajàcy przed przegrzaniem.
W takim przypadku nale˝y zaprzestaç
uruchamiania hamulca postojowego. Po
up∏ywie oko∏o 1 minuty hamulec posto-
jowy powróci do normalnego stanu.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Ha-
mulec postojowy jest niedost´pny”
Nale˝y u˝yç prze∏àcznika hamulca posto-
jowego. Je˝eli po kilkukrotnym u˝yciu
prze∏àcznika komunikat nadal b´dzie wy-
Êwietlany, uk∏ad mo˝e byç uszkodzony.
Nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Odg∏os mechanizmu hamulca
postojowego
Uruchamianiu i zwalnianiu hamulca
postojowego mo˝e towarzyszyç odg∏os
pracy silnika elektrycznego. Nie jest to
oznakà usterki.Lampka kontrolna hamulca posto-
jowego i lampka w prze∏àczniku
hamulca postojowego
W zale˝noÊci od prze∏àczenia stanu
przycisku rozruchu lampka kontrolna
hamulca postojowego i lampka
w prze∏àczniku hamulca postojowego
dzia∏ajà w nast´pujàcy sposób:
Stan ON: Âwiecà si´, dopóki hamulec
postojowy nie zostanie zwolniony.
Stan inny ni˝ ON:Âwiecà si´ przez
oko∏o 15 sekund.
Po prze∏àczeniu przycisku rozruchu
w stan OFF, gdy hamulec postojowy
jest uruchomiony, lampka kontrolna
hamulca postojowego i lampka
w prze∏àczniku hamulca postojowego
Êwiecà si´ przez 15 sekund. Nie jest
to oznakà usterki.
Gdy prze∏àcznik hamulca postojo-
wego jest uszkodzony
Tryb automatyczny (automatyczne uru-
chamianie i zwalnianie hamulca posto-
jowego) zostanie w∏àczony.
Parkowanie
S. 300
Sygnalizacja ostrzegawcza urucho-
mionego hamulca postojowego
Je˝eli samochód ruszy z uruchomio-
nym hamulcem postojowym, rozlegnie
si´ sygna∏ akustyczny. Na wyÊwietlaczu
wielofunkcyjnym pojawi si´ komunikat
„W∏àczono elektryczny hamulec posto-
jowy EPB” (po przekroczeniu pr´dkoÊci
5 km/h).
Je˝eli zaÊwieci si´ lampka ostrze-
gawcza uk∏adu hamulcowego
S. 568
U˝ywanie w warunkach zimowych
S. 446
3285-2. Prowadzenie samochodu
OSTRZE˚ENIE
Gdy samochód jest zaparkowany
Nie nale˝y pozostawiaç w samochodzie
dzieci bez opieki. Pozbawione nadzoru
dzieci mogà zwolniç hamulec postojowy,
przez co samochód mo˝e si´ przemie-
Êciç i doprowadziç do wypadku, w wyni-
ku którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:54 Page 328
