TOYOTA RAV4 PHEV 2021 Instrukcja obsługi (in Polish)

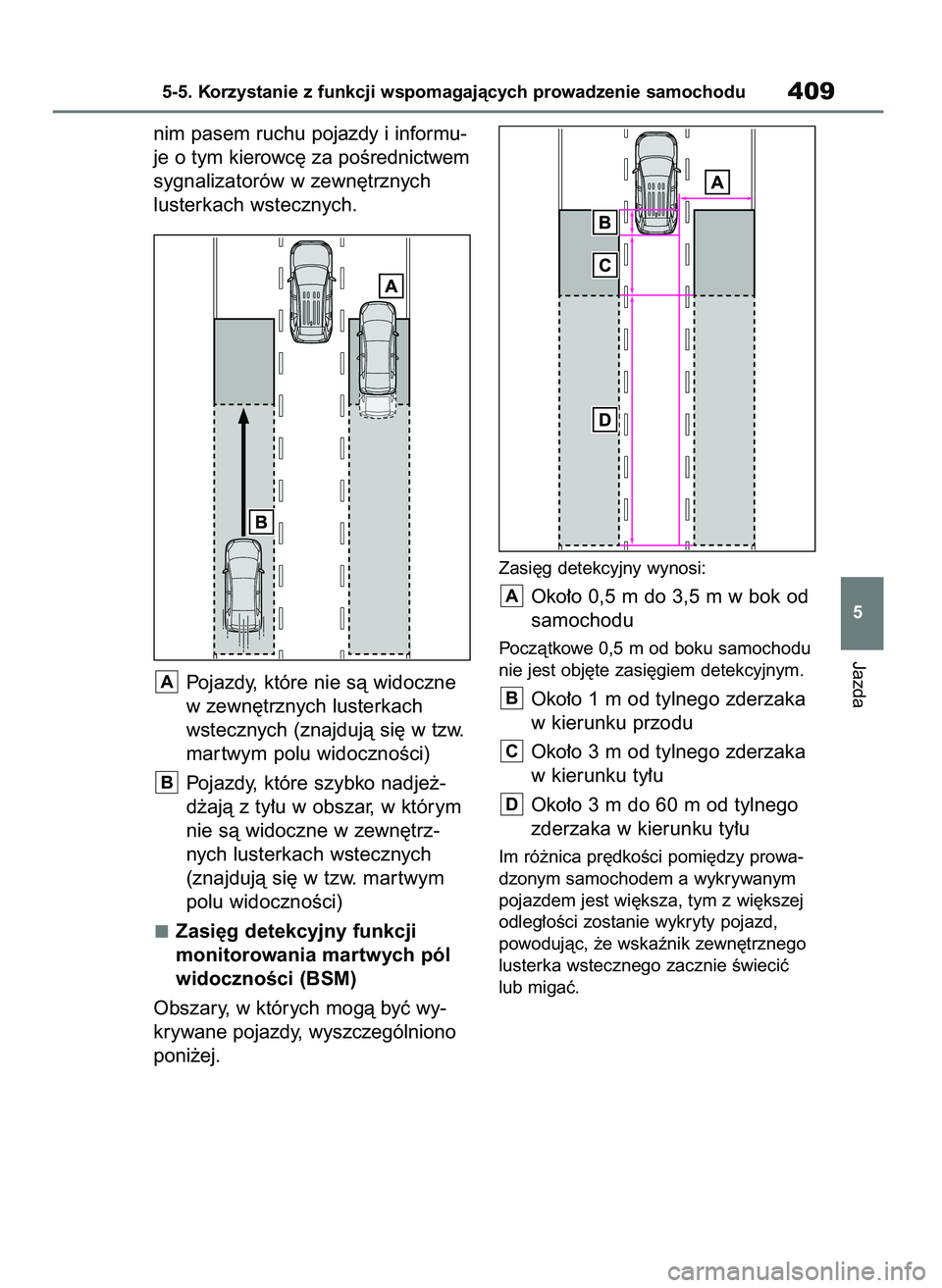

nim pasem ruchu pojazdy i informu-
je o tym kierowc´ za poÊrednictwem
sygnalizatorów w zewn´trznych
lusterkach wstecznych.
Pojazdy, które nie sà widoczne
w zewn´trznych lusterkach
wstecznych (znajdujà si´ w tzw.
mar twym polu widocznoÊci)
Pojazdy, które szybko nadje˝-
d˝ajà z ty∏u w obszar, w którym
nie sà widoczne w zewn´trz-
nych lusterkach wstecznych
(znajdujà si´ w tzw. mar twym
polu widocznoÊci)
Zasi´g detekcyjny funkcji
monitorowania martwych pól
widocznoÊci (BSM)
Obszary, w których mogà byç wy-
krywane pojazdy, wyszczególniono
poni˝ej.
Zasi´g detekcyjny wynosi:
Oko∏o 0,5 m do 3,5 m w bok od
samochodu
Poczàtkowe 0,5 m od boku samochodu
nie jest obj´te zasi´giem detekcyjnym.
Oko∏o 1 m od tylnego zderzaka
w kierunku przodu
Oko∏o 3 m od tylnego zderzaka
w kierunku ty∏u
Oko∏o 3 m do 60 m od tylnego
zderzaka w kierunku ty∏u
Im ró˝nica pr´dkoÊci pomi´dzy prowa-
dzonym samochodem a wykrywanym
pojazdem jest wi´ksza, tym z wi´kszej
odleg∏oÊci zostanie wykryty pojazd,
powodujàc, ˝e wskaênik zewn´trznego
lusterka wstecznego zacznie Êwieciç
lub migaç.
D
C
B
A
B
A
Jazda
5-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu409
5
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 409

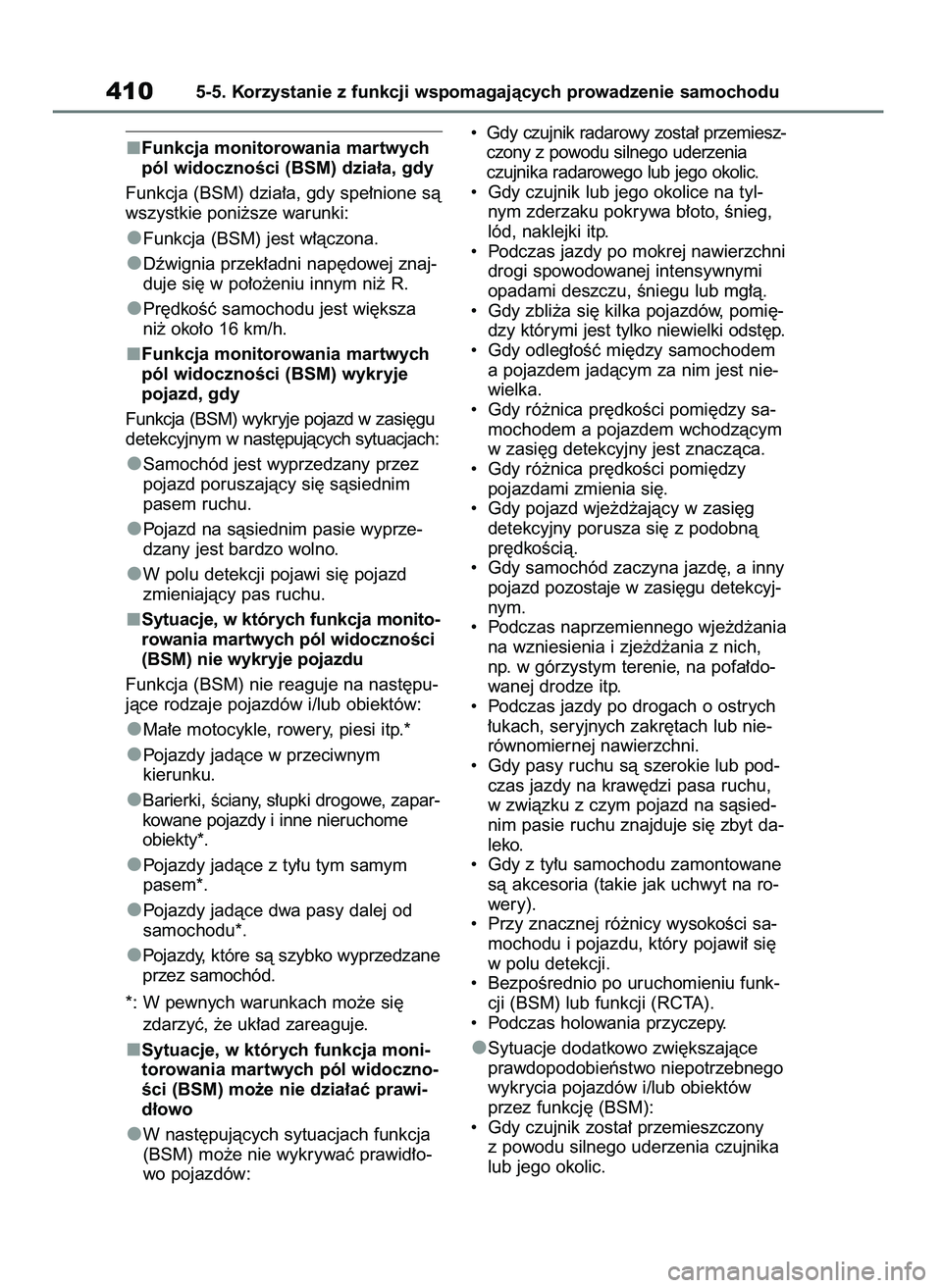

Funkcja monitorowania martwych
pól widocznoÊci (BSM) dzia∏a, gdy
Funkcja (BSM) dzia∏a, gdy spe∏nione sà
wszystkie poni˝sze warunki:
Funkcja (BSM) jest w∏àczona.
Dêwignia przek∏adni nap´dowej znaj-
duje si´ w po∏o˝eniu innym ni˝ R.
Pr´dkoÊç samochodu jest wi´ksza
ni˝ oko∏o 16 km/h.
Funkcja monitorowania martwych
pól widocznoÊci (BSM) wykryje
pojazd, gdy
Funkcja (BSM) wykryje pojazd w zasi´gu
detekcyjnym wnast´pujàcych sytuacjach:
Samochód jest wyprzedzany przez
pojazd poruszajàcy si´ sàsiednim
pasem ruchu.
Pojazd na sàsiednim pasie wyprze-
dzany jest bardzo wolno.
W polu detekcji pojawi si´ pojazd
zmieniajàcy pas ruchu.
Sytuacje, w których funkcja monito-
rowania martwych pól widocznoÊci
(BSM) nie wykryje pojazdu
Funkcja (BSM) nie reaguje na nast´pu-
jàce rodzaje pojazdów i/lub obiektów:
Ma∏e motocykle, rowery, piesi itp.*
Pojazdy jadàce w przeciwnym
kierunku.
Barierki, Êciany, s∏upki drogowe, zapar-
kowane pojazdy i inne nieruchome
obiekty*.
Pojazdy jadàce z ty∏u tym samym
pasem*.
Pojazdy jadàce dwa pasy dalej od
samochodu*.
Pojazdy, które sà szybko wyprzedzane
przez samochód.
*: W pewnych warunkach mo˝e si´
zdarzyç, ˝e uk∏ad zareaguje.
Sytuacje, w których funkcja moni-
torowania martwych pól widoczno-
Êci (BSM) mo˝e nie dzia∏aç prawi-
d∏owo
W nast´pujàcych sytuacjach funkcja
(BSM) mo˝e nie wykrywaç prawid∏o-
wo pojazdów:• Gdy czujnik radarowy zosta∏ przemiesz-
czony z powodu silnego uderzenia
czujnika radarowego lub jego okolic.
• Gdy czujnik lub jego okolice na tyl-
nym zderzaku pokrywa b∏oto, Ênieg,
lód, naklejki itp.
• Podczas jazdy po mokrej nawierzchni
drogi spowodowanej intensywnymi
opadami deszczu, Êniegu lub mg∏à.
• Gdy zbli˝a si´ kilka pojazdów, pomi´-
dzy którymi jest tylko niewielki odst´p.
• Gdy odleg∏oÊç mi´dzy samochodem
a pojazdem jadàcym za nim jest nie-
wielka.
• Gdy ró˝nica pr´dkoÊci pomi´dzy sa-
mochodem a pojazdem wchodzàcym
w zasi´g detekcyjny jest znaczàca.
• Gdy ró˝nica pr´dkoÊci pomi´dzy
pojazdami zmienia si´.
• Gdy pojazd wje˝d˝ajàcy w zasi´g
detekcyjny porusza si´ z podobnà
pr´dkoÊcià.
• Gdy samochód zaczyna jazd´, a inny
pojazd pozostaje w zasi´gu detekcyj-
nym.
• Podczas naprzemiennego wje˝d˝ania
na wzniesienia i zje˝d˝ania z nich,
np. w górzystym terenie, na pofa∏do-
wanej drodze itp.
• Podczas jazdy po drogach o ostrych
∏ukach, seryjnych zakr´tach lub nie-
równomiernej nawierzchni.
• Gdy pasy ruchu sà szerokie lub pod-
czas jazdy na kraw´dzi pasa ruchu,
w zwiàzku z czym pojazd na sàsied-
nim pasie ruchu znajduje si´ zbyt da-
leko.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na ro-
wery).
• Przy znacznej ró˝nicy wysokoÊci sa-
mochodu i pojazdu, który pojawi∏ si´
w polu detekcji.
• BezpoÊrednio po uruchomieniu funk-
cji (BSM) lub funkcji (RCTA).
• Podczas holowania przyczepy.
Sytuacje dodatkowo zwi´kszajàce
prawdopodobieƒstwo niepotrzebnego
wykrycia pojazdów i/lub obiektów
przez funkcj´ (BSM):
• Gdy czujnik zosta∏ przemieszczony
z powodu silnego uderzenia czujnika
lub jego okolic.
4105-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 410

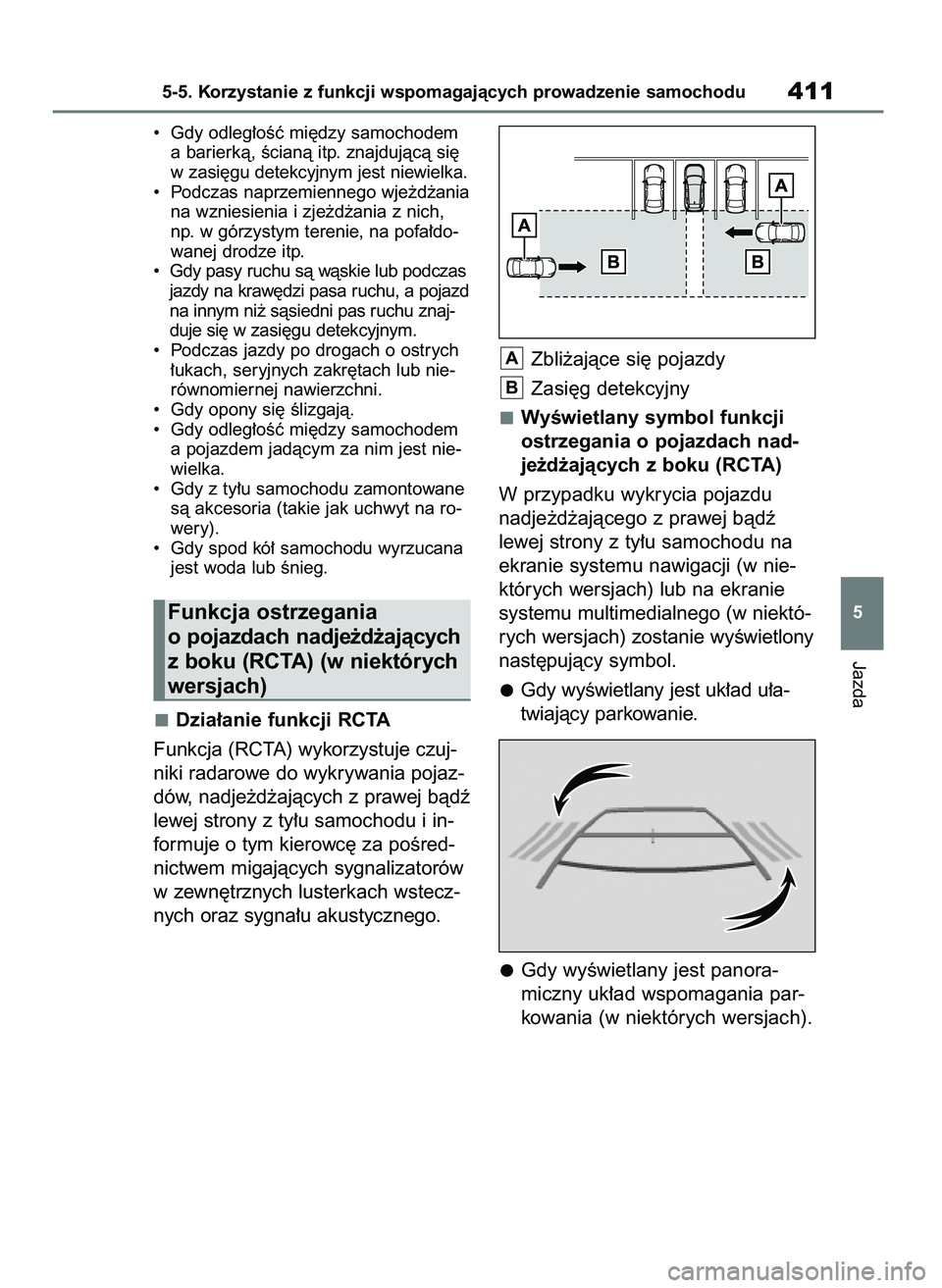

• Gdy odleg∏oÊç mi´dzy samochodem
a barierkà, Êcianà itp. znajdujàcà si´
w zasi´gu detekcyjnym jest niewielka.
• Podczas naprzemiennego wje˝d˝ania
na wzniesienia i zje˝d˝ania z nich,
np. w górzystym terenie, na pofa∏do-
wanej drodze itp.
• Gdy pasy ruchu sà wàskie lub podczas
jazdy na kraw´dzi pasa ruchu, a pojazd
na innym ni˝ sàsiedni pas ruchu znaj-
duje si´ wzasi´gu detekcyjnym.
• Podczas jazdy po drogach o ostrych
∏ukach, seryjnych zakr´tach lub nie-
równomiernej nawierzchni.
• Gdy opony si´ Êlizgajà.
• Gdy odleg∏oÊç mi´dzy samochodem
a pojazdem jadàcym za nim jest nie-
wielka.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na ro-
wery).
• Gdy spod kó∏ samochodu wyrzucana
jest woda lub Ênieg.
Dzia∏anie funkcji RCTA
Funkcja (RCTA) wykorzystuje czuj-
niki radarowe do wykrywania pojaz-
dów, nadje˝d˝ajàcych z prawej bàdê
lewej strony z ty∏u samochodu i in-
formuje o tym kierowc´ za poÊred-
nictwem migajàcych sygnalizatorów
w zewn´trznych lusterkach wstecz-
nych oraz sygna∏u akustycznego.Zbli˝ajàce si´ pojazdy
Zasi´g detekcyjny
WyÊwietlany symbol funkcji
ostrzegania o pojazdach nad-
je˝d˝ajàcych z boku (RCTA)
W przypadku wykrycia pojazdu
nadje˝d˝ajàcego z prawej bàdê
lewej strony z ty∏u samochodu na
ekranie systemu nawigacji (w nie-
których wersjach) lub na ekranie
systemu multimedialnego (w niektó-
rych wersjach) zostanie wyÊwietlony
nast´pujàcy symbol.
Gdy wyÊwietlany jest uk∏ad u∏a-
twiajàcy parkowanie.
Gdy wyÊwietlany jest panora-
miczny uk∏ad wspomagania par-
kowania (w niektórych wersjach).
B
A
Jazda
5-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu411
5Funkcja ostrzegania
o pojazdach nadje˝d˝ajàcych
z boku (RCTA) (w niektórych
wersjach)
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 411

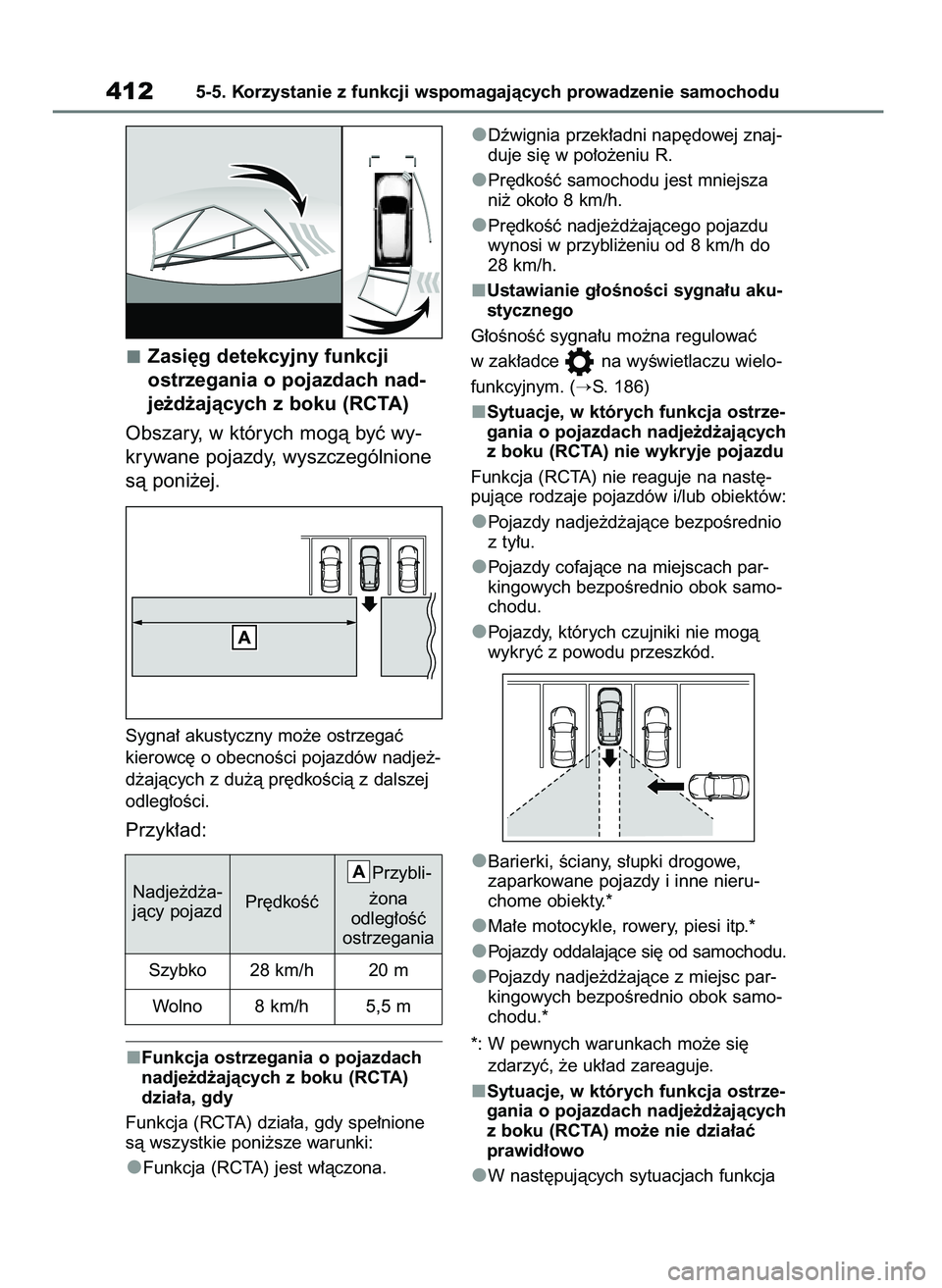

Zasi´g detekcyjny funkcji
ostrzegania o pojazdach nad-
je˝d˝ajàcych z boku (RCTA)
Obszary, w których mogà byç wy-
krywane pojazdy, wyszczególnione
sà poni˝ej.
Sygna∏ akustyczny mo˝e ostrzegaç
kierowc´ o obecnoÊci pojazdów nadje˝-
d˝ajàcych z du˝à pr´dkoÊcià z dalszej
odleg∏oÊci.
Przyk∏ad:
Funkcja ostrzegania o pojazdach
nadje˝d˝ajàcych z boku (RCTA)
dzia∏a, gdy
Funkcja (RCTA) dzia∏a, gdy spe∏nione
sà wszystkie poni˝sze warunki:
Funkcja (RCTA) jest w∏àczona.Dêwignia przek∏adni nap´dowej znaj-
duje si´ w po∏o˝eniu R.
Pr´dkoÊç samochodu jest mniejsza
ni˝ oko∏o 8 km/h.
Pr´dkoÊç nadje˝d˝ajàcego pojazdu
wynosi w przybli˝eniu od 8 km/h do
28 km/h.
Ustawianie g∏oÊnoÊci sygna∏u aku-
stycznego
G∏oÊnoÊç sygna∏u mo˝na regulowaç
w zak∏adce na wyÊwietlaczu wielo-
funkcyjnym. (
S. 186)
Sytuacje, w których funkcja ostrze-
gania o pojazdach nadje˝d˝ajàcych
z boku (RCTA) nie wykryje pojazdu
Funkcja (RCTA) nie reaguje na nast´-
pujàce rodzaje pojazdów i/lub obiektów:
Pojazdy nadje˝d˝ajàce bezpoÊrednio
z ty∏u.
Pojazdy cofajàce na miejscach par-
kingowych bezpoÊrednio obok samo-
chodu.
Pojazdy, których czujniki nie mogà
wykryç z powodu przeszkód.
Barierki, Êciany, s∏upki drogowe,
zaparkowane pojazdy i inne nieru-
chome obiekty.*
Ma∏e motocykle, rowery, piesi itp.*
Pojazdy oddalajàce si´ od samochodu.
Pojazdy nadje˝d˝ajàce z miejsc par-
kingowych bezpoÊrednio obok samo-
chodu.*
*: W pewnych warunkach mo˝e si´
zdarzyç, ˝e uk∏ad zareaguje.
Sytuacje, w których funkcja ostrze-
gania o pojazdach nadje˝d˝ajàcych
z boku (RCTA) mo˝e nie dzia∏aç
prawid∏owo
W nast´pujàcych sytuacjach funkcja
4125-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Nadje˝d˝a-
jàcy pojazdPr´dkoÊçPrzybli-
˝ona
odleg∏oÊç
ostrzegania
A
Szybko 28 km/h 20 m
Wolno 8 km/h 5,5 m
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 412

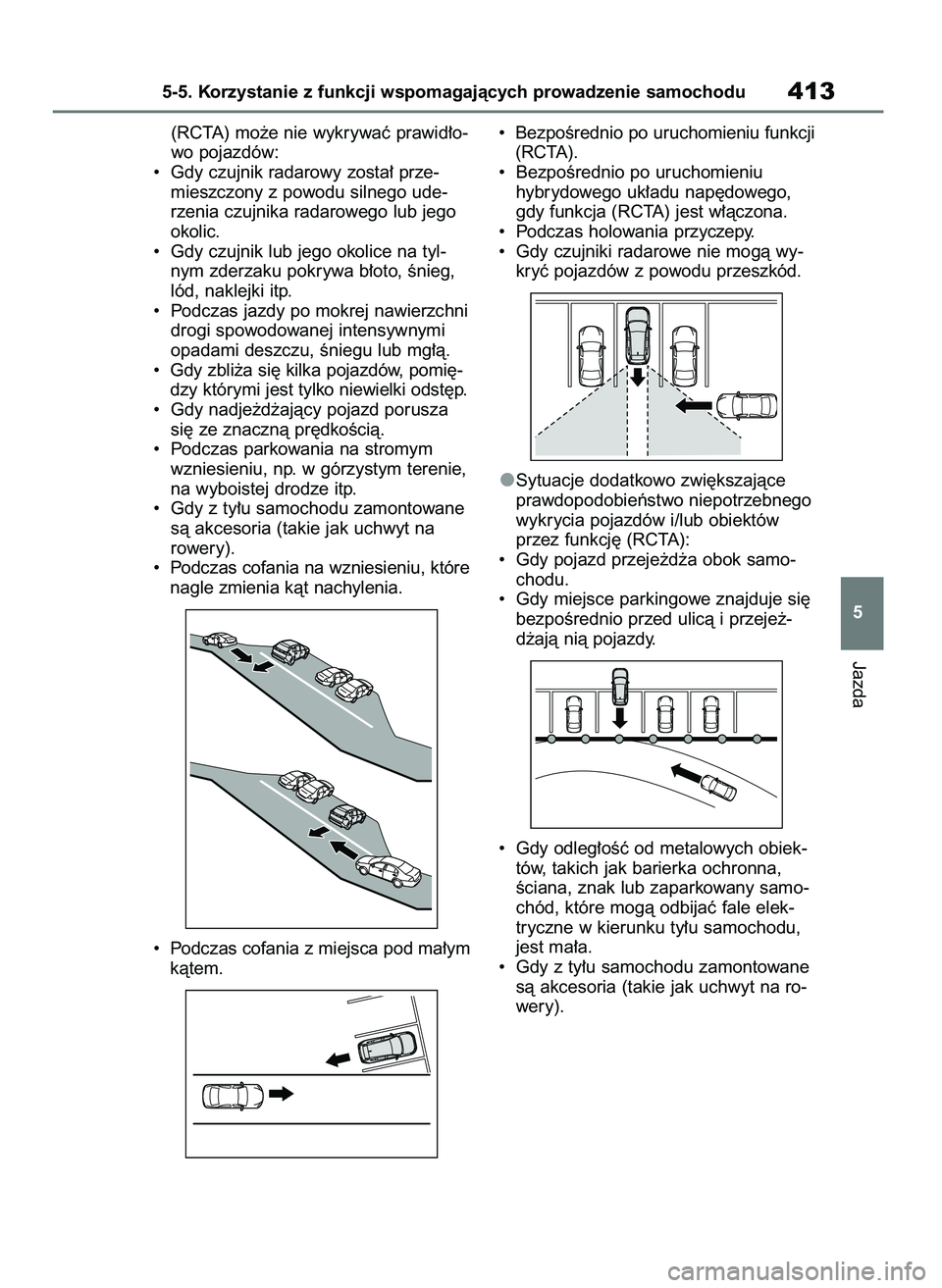

(RCTA) mo˝e nie wykrywaç prawid∏o-
wo pojazdów:
• Gdy czujnik radarowy zosta∏ prze-
mieszczony z powodu silnego ude-
rzenia czujnika radarowego lub jego
okolic.
• Gdy czujnik lub jego okolice na tyl-
nym zderzaku pokrywa b∏oto, Ênieg,
lód, naklejki itp.
• Podczas jazdy po mokrej nawierzchni
drogi spowodowanej intensywnymi
opadami deszczu, Êniegu lub mg∏à.
• Gdy zbli˝a si´ kilka pojazdów, pomi´-
dzy którymi jest tylko niewielki odst´p.
• Gdy nadje˝d˝ajàcy pojazd porusza
si´ ze znacznà pr´dkoÊcià.
• Podczas parkowania na stromym
wzniesieniu, np. w górzystym terenie,
na wyboistej drodze itp.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na
rowery).
• Podczas cofania na wzniesieniu, które
nagle zmienia kàt nachylenia.
• Podczas cofania z miejsca pod ma∏ym
kàtem.• BezpoÊrednio po uruchomieniu funkcji
(RCTA).
• BezpoÊrednio po uruchomieniu
hybrydowego uk∏adu nap´dowego,
gdy funkcja (RCTA) jest w∏àczona.
• Podczas holowania przyczepy.
• Gdy czujniki radarowe nie mogà wy-
kryç pojazdów z powodu przeszkód.
Sytuacje dodatkowo zwi´kszajàce
prawdopodobieƒstwo niepotrzebnego
wykrycia pojazdów i/lub obiektów
przez funkcj´ (RCTA):
• Gdy pojazd przeje˝d˝a obok samo-
chodu.
• Gdy miejsce parkingowe znajduje si´
bezpoÊrednio przed ulicà i przeje˝-
d˝ajà nià pojazdy.
• Gdy odleg∏oÊç od metalowych obiek-
tów, takich jak barierka ochronna,
Êciana, znak lub zaparkowany samo-
chód, które mogà odbijaç fale elek-
tryczne w kierunku ty∏u samochodu,
jest ma∏a.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na ro-
wery).
Jazda
5-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu413
5
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 413

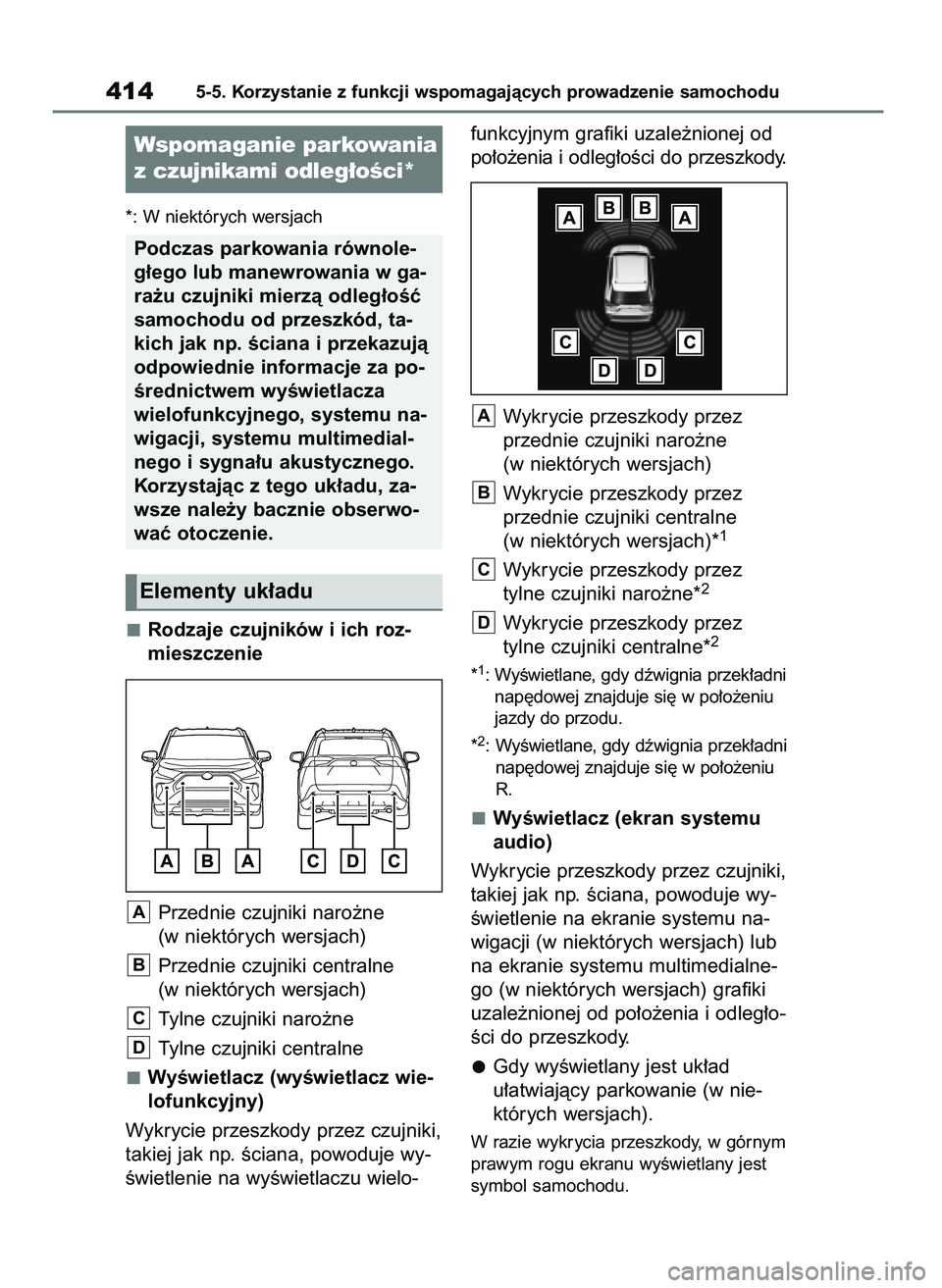

*: W niektórych wersjach
Rodzaje czujników i ich roz-
mieszczenie
Przednie czujniki naro˝ne
(w niektórych wersjach)
Przednie czujniki centralne
(w niektórych wersjach)
Tylne czujniki naro˝ne
Tylne czujniki centralne
WyÊwietlacz (wyÊwietlacz wie-
lofunkcyjny)
Wykrycie przeszkody przez czujniki,
takiej jak np. Êciana, powoduje wy-
Êwietlenie na wyÊwietlaczu wielo-funkcyjnym grafiki uzale˝nionej od
po∏o˝enia i odleg∏oÊci do przeszkody.
Wykrycie przeszkody przez
przednie czujniki naro˝ne
(w niektórych wersjach)
Wykrycie przeszkody przez
przednie czujniki centralne
(w niektórych wersjach)*
1
Wykrycie przeszkody przez
tylne czujniki naro˝ne*2
Wykrycie przeszkody przez
tylne czujniki centralne*2
*1: WyÊwietlane, gdy dêwignia przek∏adni
nap´dowej znajduje si´ w po∏o˝eniu
jazdy do przodu.
*
2: WyÊwietlane, gdy dêwignia przek∏adni
nap´dowej znajduje si´ w po∏o˝eniu
R.
WyÊwietlacz (ekran systemu
audio)
Wykrycie przeszkody przez czujniki,
takiej jak np. Êciana, powoduje wy-
Êwietlenie na ekranie systemu na-
wigacji (w niektórych wersjach) lub
na ekranie systemu multimedialne-
go (w niektórych wersjach) grafiki
uzale˝nionej od po∏o˝enia i odleg∏o-
Êci do przeszkody.
Gdy wyÊwietlany jest uk∏ad
u∏atwiajàcy parkowanie (w nie-
których wersjach).
W razie wykrycia przeszkody, w górnym
prawym rogu ekranu wyÊwietlany jest
symbol samochodu.
D
C
B
A
D
C
B
A
4145-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Wspomaganie parkowania
z czujnikami odleg∏oÊci*
Podczas parkowania równole-
g∏ego lub manewrowania w ga-
ra˝u czujniki mierzà odleg∏oÊç
samochodu od przeszkód, ta-
kich jak np. Êciana i przekazujà
odpowiednie informacje za po-
Êrednictwem wyÊwietlacza
wielofunkcyjnego, systemu na-
wigacji, systemu multimedial-
nego i sygna∏u akustycznego.
Korzystajàc z tego uk∏adu, za-
wsze nale˝y bacznie obserwo-
waç otoczenie.
Elementy uk∏adu
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 414

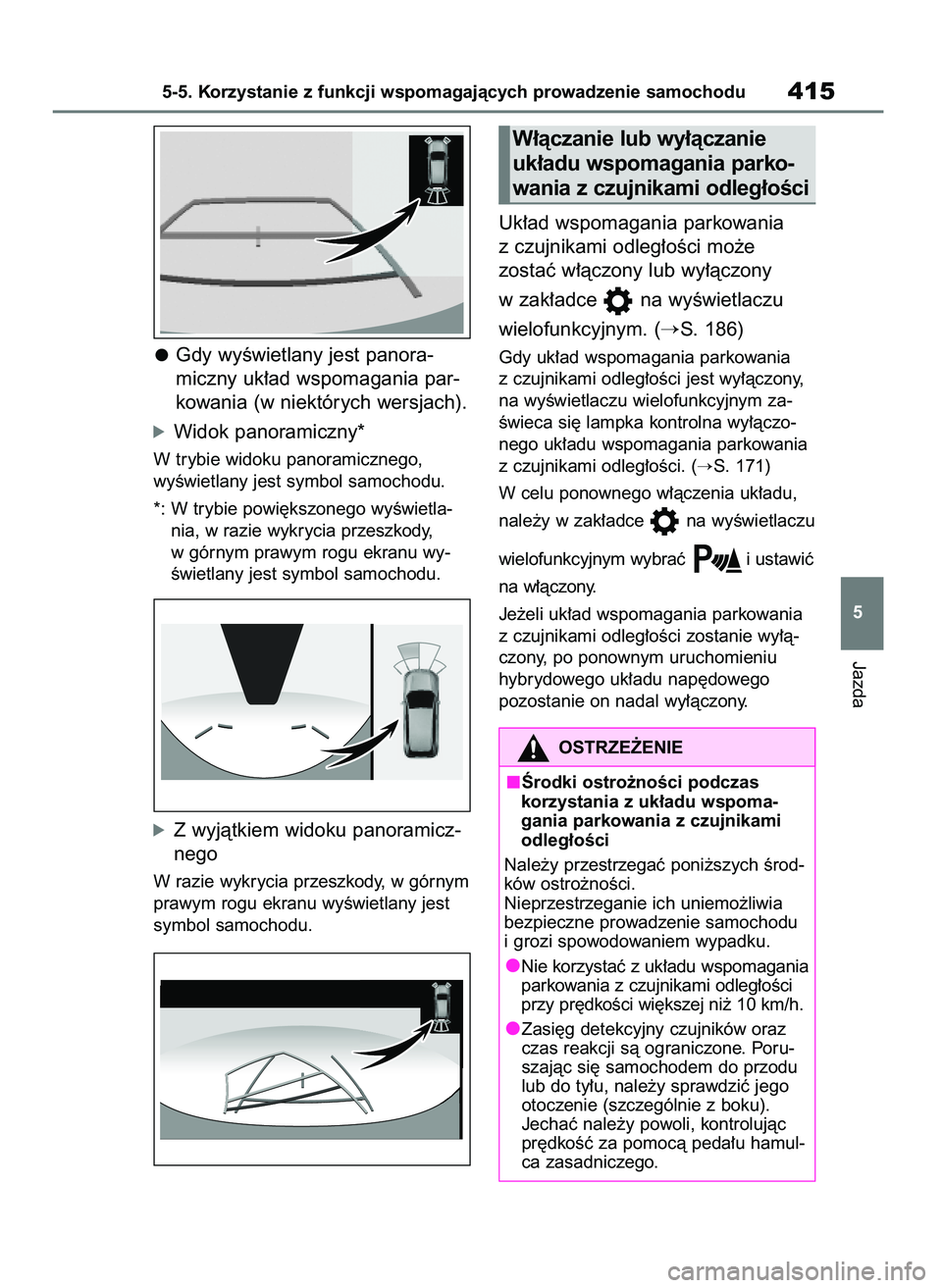

Gdy wyÊwietlany jest panora-
miczny uk∏ad wspomagania par-
kowania (w niektórych wersjach).
óWidok panoramiczny*
W trybie widoku panoramicznego,
wyÊwietlany jest symbol samochodu.
*: W trybie powi´kszonego wyÊwietla-
nia, w razie wykrycia przeszkody,
w górnym prawym rogu ekranu wy-
Êwietlany jest symbol samochodu.
óZ wyjàtkiem widoku panoramicz-
nego
W razie wykrycia przeszkody, w górnym
prawym rogu ekranu wyÊwietlany jest
symbol samochodu.
Uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci mo˝e
zostaç w∏àczony lub wy∏àczony
w zak∏adce na wyÊwietlaczu
wielofunkcyjnym. (
S. 186)
Gdy uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci jest wy∏àczony,
na wyÊwietlaczu wielofunkcyjnym za-
Êwieca si´ lampka kontrolna wy∏àczo-
nego uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci. (
S. 171)
W celu ponownego w∏àczenia uk∏adu,
nale˝y w zak∏adce na wyÊwietlaczu
wielofunkcyjnym wybraç i ustawiç
na w∏àczony.
Je˝eli uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci zostanie wy∏à-
czony, po ponownym uruchomieniu
hybrydowego uk∏adu nap´dowego
pozostanie on nadal wy∏àczony.
Jazda
5-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu415
5
W∏àczanie lub wy∏àczanie
uk∏adu wspomagania parko-
wania z czujnikami odleg∏oÊci
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas
korzystania z uk∏adu wspoma-
gania parkowania z czujnikami
odleg∏oÊci
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich uniemo˝liwia
bezpieczne prowadzenie samochodu
i grozi spowodowaniem wypadku.
Nie korzystaç z uk∏adu wspomagania
parkowania z czujnikami odleg∏oÊci
przy pr´dkoÊci wi´kszej ni˝ 10 km/h.
Zasi´g detekcyjny czujników oraz
czas reakcji sà ograniczone. Poru-
szajàc si´ samochodem do przodu
lub do ty∏u, nale˝y sprawdziç jego
otoczenie (szczególnie z boku).
Jechaç nale˝y powoli, kontrolujàc
pr´dkoÊç za pomocà peda∏u hamul-
ca zasadniczego.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 415

Uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci dzia∏a, gdy
Przycisk rozruchu prze∏àczony jest
w stan ON.
Uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci jest w∏àczony.
Pr´dkoÊç samochodu jest mniejsza
ni˝ oko∏o 10 km/h.
Dêwignia przek∏adni nap´dowej znaj-
duje si´ w po∏o˝eniu innym ni˝ P.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Wy-
czyÊç czujnik uk∏adu wspomagania
parkowania”
Czujniki mogà byç zabrudzone lub pokry-
te Êniegiem bàdê lodem. W takiej sytuacji
po oczyszczeniu czujników zostanie przy-
wrócona normalna praca uk∏adu.
Równie˝ w wyniku oblodzenia czujników
w niskich temperaturach mo˝e pojawiç
si´ komunikat ostrzegawczy lub prze-
szkody mogà nie byç wykrywane. Po
4165-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
OSTRZE˚ENIE
Nie mocowaç ˝adnych akcesoriów
w pobli˝u zderzaków w granicach
zasi´gu detekcyjnego czujników.
Przestrzeƒ bezpoÊrednio pod zde-
rzakiem nie jest wykrywana.
Cienkie s∏upki lub obiekty znajdu-
jàce si´ poni˝ej czujników mogà
nie zostaç wykryte w ostatniej fazie
detekcji, nawet je˝eli wczeÊniej
zosta∏y wykryte.
Kiedy nale˝y wy∏àczyç uk∏ad
wspomagania parkowania
z czujnikami odleg∏oÊci
W nast´pujàcych sytuacjach nale˝y
wy∏àczyç uk∏ad wspomagania parko-
wania z czujnikami odleg∏oÊci, ponie-
wa˝ mo˝e on dzia∏aç, nawet gdy nie
ma ryzyka kolizji z przeszkodà.
Gdy na zderzaku zamontowana jest
automatycznie chowana antena,
bezprzewodowa antena lub Êwiat∏a
przeciwmgielne.
Gdy przedni lub tylny zderzak zo-
sta∏y nara˝one na silne uderzenie.
Gdy zosta∏o zamontowane nieorygi-
nalne (obni˝one itp.) zawieszenie.
Gdy zamontowany jest zaczep
holowniczy.
Gdy zamontowana jest podÊwietla-
na tablica rejestracyjna.
Podczas korzystania z automatycz-
nej myjni samochodowej.
Podczas korzystania z uk∏adu
wspomagania parkowania
z czujnikami odleg∏oÊci
W nast´pujàcych sytuacjach, np.
w wyniku usterki czujnika, uk∏ad mo˝e
nie dzia∏aç prawid∏owo. Nale˝y jak
najszybciej zleciç sprawdzenie samo-
chodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Je˝eli wyÊwietlacz uk∏adu wspomaga-
nia parkowania z czujnikami odleg∏o-
Êci Êwieci si´ lub miga i rozlega si´
sygna∏ akustyczny, pomimo ˝e ˝adna
przeszkoda nie zosta∏a wykryta.Je˝eli czujniki lub ich otoczenie koli-
dujà z przeszkodà lub zosta∏y nara-
˝one na silne uderzenie.
Je˝eli zderzak lub orurowanie
ochronne kolidujà z przeszkodà.
Je˝eli wyÊwietlacz uk∏adu wspoma-
gania parkowania z czujnikami
odleg∏oÊci Êwieci si´ lub miga i nie
rozlega si´ sygna∏ akustyczny z wy-
jàtkiem, gdy sygna∏ akustyczny
zosta∏ wyciszony.
Uwagi dotyczàce mycia samo-
chodu
Nie nale˝y kierowaç silnego strumie-
nia wody lub pary w okolice czujników.
Grozi to ich uszkodzeniem.
W przypadku u˝ywania myjki ciÊnie-
niowej do mycia samochodu nie na-
le˝y rozpylaç wody bezpoÊrednio na
czujniki. Po uderzeniu silnym stru-
mieniem wody czujniki mogà dzia∏aç
nieprawid∏owo.
W przypadku u˝ycia pary do mycia
samochodu nie nale˝y kierowaç
êród∏a pary zbyt blisko czujników.
Czujniki poddawane dzia∏aniu pary
wodnej mogà funkcjonowaç niepra-
wid∏owo.
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 416

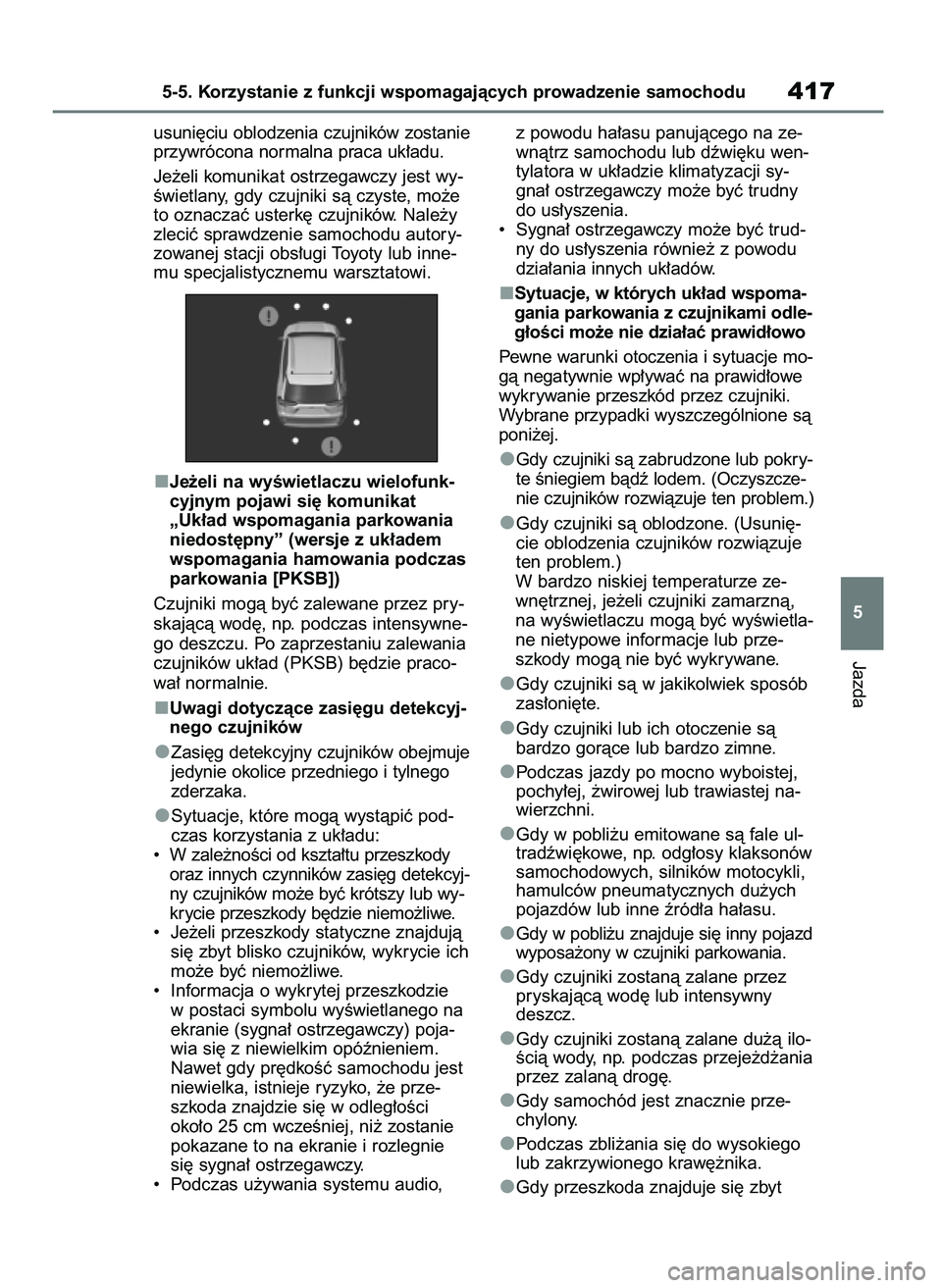

usuni´ciu oblodzenia czujników zostanie
przywrócona normalna praca uk∏adu.
Je˝eli komunikat ostrzegawczy jest wy-
Êwietlany, gdy czujniki sà czyste, mo˝e
to oznaczaç usterk´ czujników. Nale˝y
zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
„Uk∏ad wspomagania parkowania
niedost´pny” (wersje z uk∏adem
wspomagania hamowania podczas
parkowania [PKSB])
Czujniki mogà byç zalewane przez pry-
skajàcà wod´, np. podczas intensywne-
go deszczu. Po zaprzestaniu zalewania
czujników uk∏ad (PKSB) b´dzie praco-
wa∏ normalnie.
Uwagi dotyczàce zasi´gu detekcyj-
nego czujników
Zasi´g detekcyjny czujników obejmuje
jedynie okolice przedniego i tylnego
zderzaka.
Sytuacje, które mogà wystàpiç pod-
czas korzystania z uk∏adu:
• W zale˝noÊci od kszta∏tu przeszkody
oraz innych czynników zasi´g detekcyj-
ny czujników mo˝e byç krótszy lub wy-
krycie przeszkody b´dzie niemo˝liwe.
• Je˝eli przeszkody statyczne znajdujà
si´ zbyt blisko czujników, wykrycie ich
mo˝e byç niemo˝liwe.
• Informacja o wykrytej przeszkodzie
w postaci symbolu wyÊwietlanego na
ekranie (sygna∏ ostrzegawczy) poja-
wia si´ z niewielkim opóênieniem.
Nawet gdy pr´dkoÊç samochodu jest
niewielka, istnieje ryzyko, ˝e prze-
szkoda znajdzie si´ w odleg∏oÊci
oko∏o 25 cm wczeÊniej, ni˝ zostanie
pokazane to na ekranie i rozlegnie
si´ sygna∏ ostrzegawczy.
• Podczas u˝ywania systemu audio,z powodu ha∏asu panujàcego na ze-
wnàtrz samochodu lub dêwi´ku wen-
tylatora w uk∏adzie klimatyzacji sy-
gna∏ ostrzegawczy mo˝e byç trudny
do us∏yszenia.
• Sygna∏ ostrzegawczy mo˝e byç trud-
ny do us∏yszenia równie˝ z powodu
dzia∏ania innych uk∏adów.
Sytuacje, w których uk∏ad wspoma-
gania parkowania z czujnikami odle-
g∏oÊci mo˝e nie dzia∏aç prawid∏owo
Pewne warunki otoczenia i sytuacje mo-
gà negatywnie wp∏ywaç na prawid∏owe
wykrywanie przeszkód przez czujniki.
Wybrane przypadki wyszczególnione sà
poni˝ej.
Gdy czujniki sà zabrudzone lub pokry-
te Êniegiem bàdê lodem. (Oczyszcze-
nie czujników rozwiàzuje ten problem.)
Gdy czujniki sà oblodzone. (Usuni´-
cie oblodzenia czujników rozwiàzuje
ten problem.)
W bardzo niskiej temperaturze ze-
wn´trznej, je˝eli czujniki zamarznà,
na wyÊwietlaczu mogà byç wyÊwietla-
ne nietypowe informacje lub prze-
szkody mogà nie byç wykrywane.
Gdy czujniki sà w jakikolwiek sposób
zas∏oni´te.
Gdy czujniki lub ich otoczenie sà
bardzo goràce lub bardzo zimne.
Podczas jazdy po mocno wyboistej,
pochy∏ej, ˝wirowej lub trawiastej na-
wierzchni.
Gdy w pobli˝u emitowane sà fale ul-
tradêwi´kowe, np. odg∏osy klaksonów
samochodowych, silników motocykli,
hamulców pneumatycznych du˝ych
pojazdów lub inne êród∏a ha∏asu.
Gdy w pobli˝u znajduje si´ inny pojazd
wyposa˝ony w czujniki parkowania.
Gdy czujniki zostanà zalane przez
pryskajàcà wod´ lub intensywny
deszcz.
Gdy czujniki zostanà zalane du˝à ilo-
Êcià wody, np. podczas przeje˝d˝ania
przez zalanà drog´.
Gdy samochód jest znacznie prze-
chylony.
Podczas zbli˝ania si´ do wysokiego
lub zakrzywionego kraw´˝nika.
Gdy przeszkoda znajduje si´ zbyt
Jazda
5-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu417
5
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 417

blisko czujników.

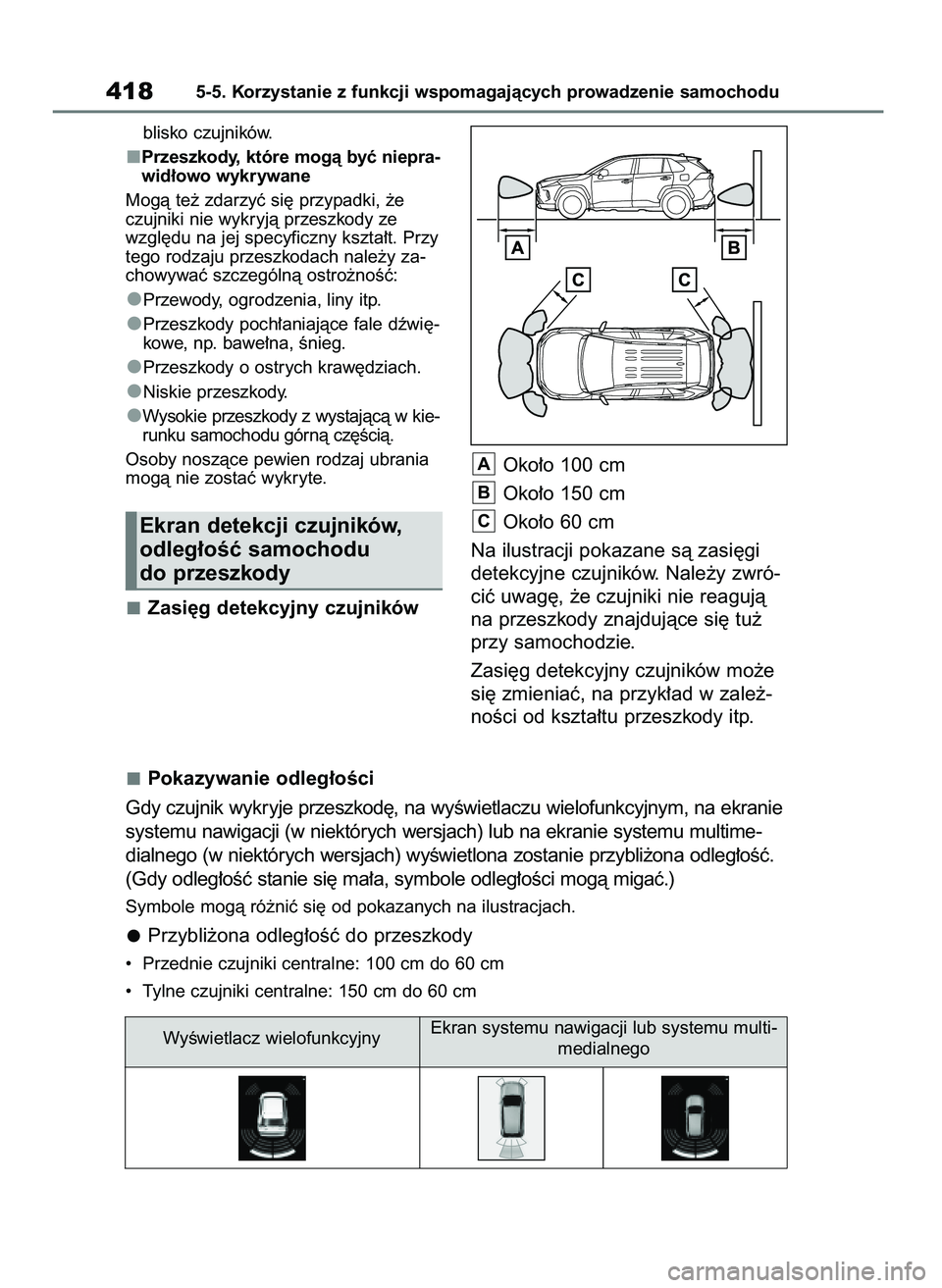

Przeszkody, które mogà byç niepra-
wid∏owo wykrywane
Mogà te˝ zdarzyç si´ przypadki, ˝e
czujniki nie wykryjà przeszkody ze
wzgl´du na jej specyficzny kszta∏t. Przy
tego rodzaju przeszkodach nale˝y za-
chowywaç szczególnà ostro˝noÊç:
Przewody, ogrodzenia, liny itp.
Przeszkody poch∏aniajàce fale dêwi´-
kowe, np. bawe∏na, Ênieg.
Przeszkody o ostrych kraw´dziach.
Niskie przeszkody.
Wysokie przeszkody z wystajàcà w kie-
runku samochodu górnà cz´Êcià.
Osoby noszàce pewien rodzaj ubrania
mogà nie zostaç wykryte.
Zasi´g detekcyjny czujnikówOko∏o 100 cm
Oko∏o 150 cm
Oko∏o 60 cm
Na ilustracji pokazane sà zasi´gi
detekcyjne czujników. Nale˝y zwró-
ciç uwag´, ˝e czujniki nie reagujà
na przeszkody znajdujàce si´ tu˝
przy samochodzie.
Zasi´g detekcyjny czujników mo˝e
si´ zmieniaç, na przyk∏ad w zale˝-
noÊci od kszta∏tu przeszkody itp.
C
B
A
4185-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Ekran detekcji czujników,
odleg∏oÊç samochodu
do przeszkody
Pokazywanie odleg∏oÊci
Gdy czujnik wykryje przeszkod´, na wyÊwietlaczu wielofunkcyjnym, na ekranie
systemu nawigacji (w niektórych wersjach) lub na ekranie systemu multime-
dialnego (w niektórych wersjach) wyÊwietlona zostanie przybli˝ona odleg∏oÊç.
(Gdy odleg∏oÊç stanie si´ ma∏a, symbole odleg∏oÊci mogà migaç.)
Symbole mogà ró˝niç si´ od pokazanych na ilustracjach.
Przybli˝ona odleg∏oÊç do przeszkody
• Przednie czujniki centralne: 100 cm do 60 cm
• Tylne czujniki centralne: 150 cm do 60 cm
WyÊwietlacz wielofunkcyjnyEkran systemu nawigacji lub systemu multi-
medialnego
7 RAV4 Plug In HV OM42E06E 11/3/21 14:55 Page 418
