TOYOTA RAV4 PHEV 2021 Instruksjoner for bruk (in Norwegian)

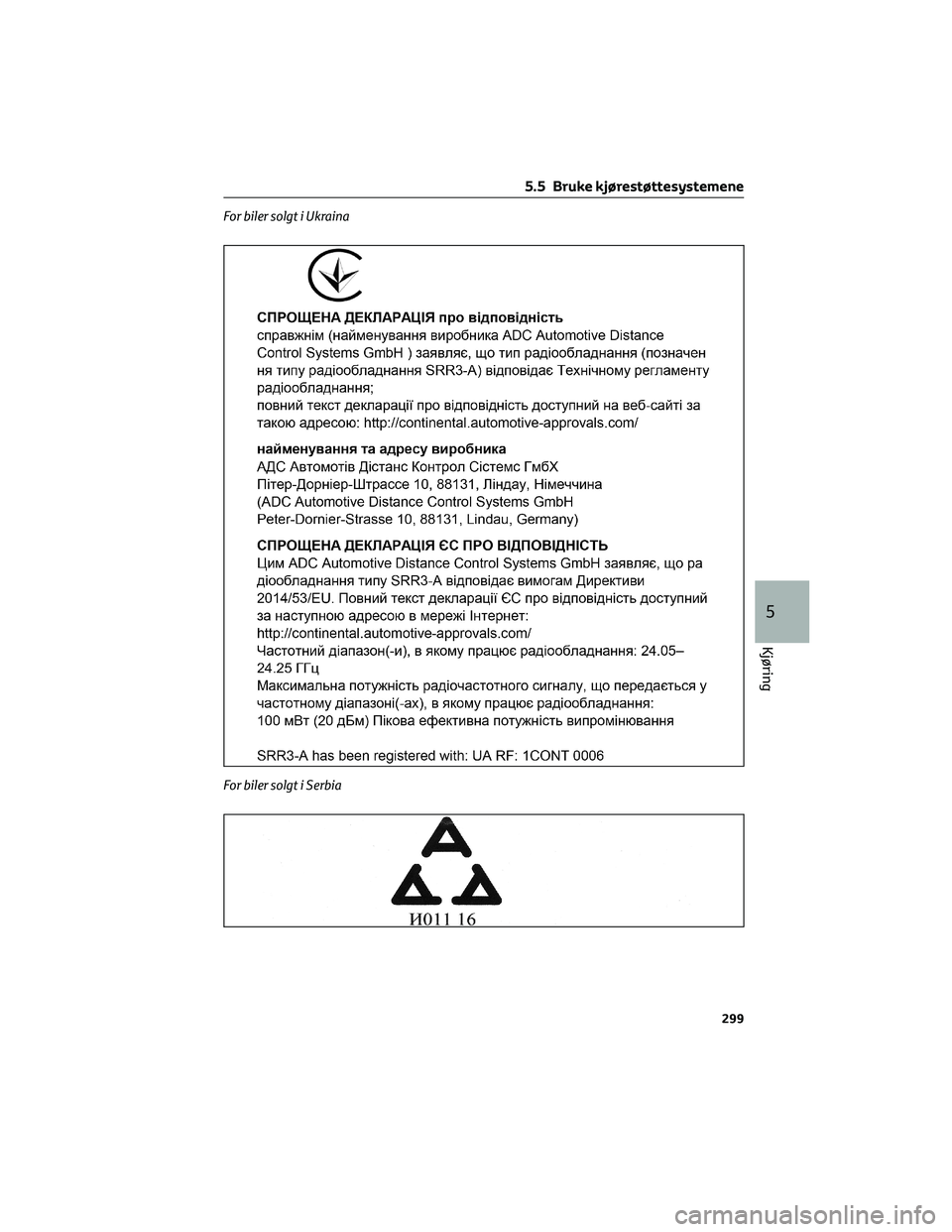

For biler solgt i Ukraina
For biler solgt i Serbia
5.5 Bruke kjørestøttesystemene
299
5
Kjøring

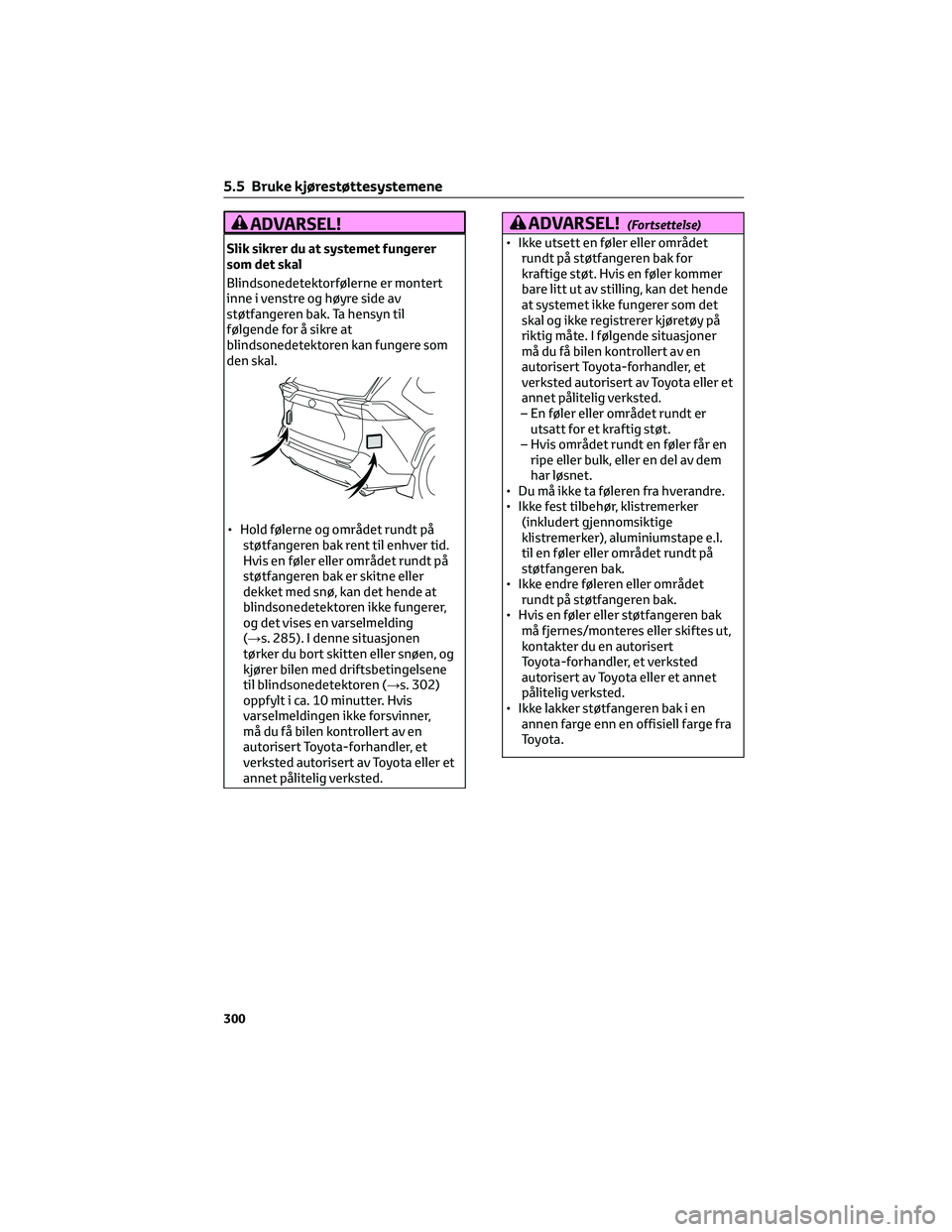

ADVARSEL!
Slik sikrer du at systemet fungerer
som det skal
Blindsonedetektorfølerne er montert
inne i venstre og høyre side av
støtfangeren bak. Ta hensyn til
følgende for å sikre at
blindsonedetektoren kan fungere som
den skal.
• Hold følerne og området rundt på
støtfangeren bak rent til enhver tid.
Hvis en føler eller området rundt på
støtfangeren bak er skitne eller
dekket med snø, kan det hende at
blindsonedetektoren ikke fungerer,
og det vises en varselmelding
(→s. 285). I denne situasjonen
tørker du bort skitten eller snøen, og
kjører bilen med driftsbetingelsene
til blindsonedetektoren (→s. 302)
oppfylt i ca. 10 minutter. Hvis
varselmeldingen ikke forsvinner,
må du få bilen kontrollert av en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
ADVARSEL!(Fortsettelse)
• Ikke utsett en føler eller området
rundt på støtfangeren bak for
kraftige støt. Hvis en føler kommer
bare litt ut av stilling, kan det hende
at systemet ikke fungerer som det
skal og ikke registrerer kjøretøy på
riktig måte. I følgende situasjoner
må du få bilen kontrollert av en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
– En føler eller området rundt er
utsatt for et kraftig støt.
– Hvis området rundt en føler får en
ripe eller bulk, eller en del av dem
har løsnet.
• Du må ikke ta føleren fra hverandre.
• Ikke fest tilbehør, klistremerker
(inkludert gjennomsiktige
klistremerker), aluminiumstape e.l.
til en føler eller området rundt på
støtfangeren bak.
• Ikke endre føleren eller området
rundt på støtfangeren bak.
• Hvis en føler eller støtfangeren bak
må fjernes/monteres eller skiftes ut,
kontakter du en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Ikke lakker støtfangeren bak i en
annen farge enn en offisiell farge fra
Toyota.
5.5 Bruke kjørestøttesystemene
300

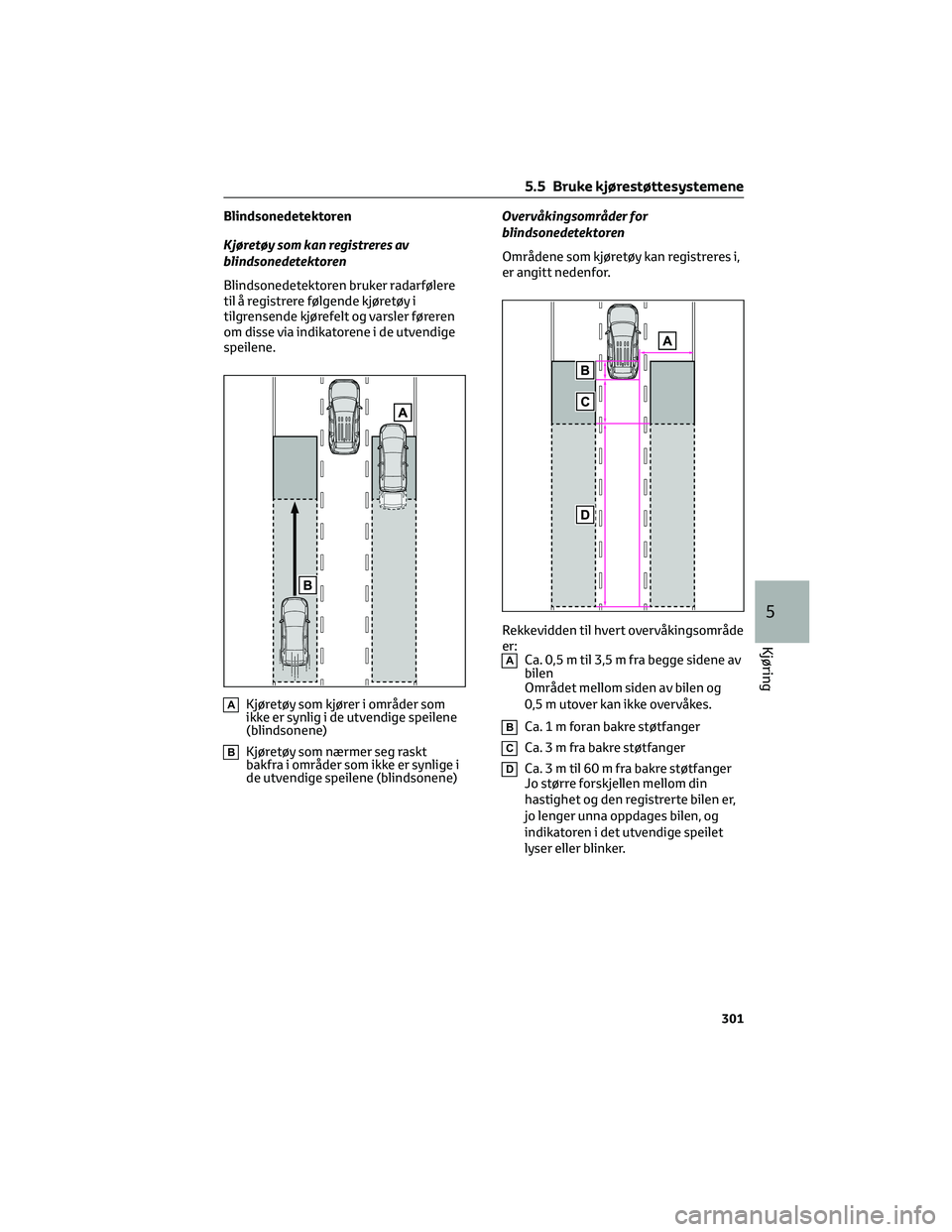

Blindsonedetektoren
Kjøretøy som kan registreres av
blindsonedetektoren
Blindsonedetektoren bruker radarfølere
til å registrere følgende kjøretøy i
tilgrensende kjørefelt og varsler føreren
om disse via indikatorene i de utvendige
speilene.
AKjøretøy som kjører i områder som
ikke er synlig i de utvendige speilene
(blindsonene)
BKjøretøy som nærmer seg raskt
bakfra i områder som ikke er synlige i
de utvendige speilene (blindsonene)Overvåkingsområder for
blindsonedetektoren
Områdene som kjøretøy kan registreres i,
er angitt nedenfor.
Rekkevidden til hvert overvåkingsområde
er:
ACa. 0,5 m til 3,5 m fra begge sidene av
bilen
Området mellom siden av bilen og
0,5 m utover kan ikke overvåkes.
BCa.1mforanbakre støtfanger
CCa.3mfrabakre støtfanger
DCa. 3 m til 60 m fra bakre støtfanger
Jo større forskjellen mellom din
hastighet og den registrerte bilen er,
jo lenger unna oppdages bilen, og
indikatoren i det utvendige speilet
lyser eller blinker.
5.5 Bruke kjørestøttesystemene
301
5
Kjøring

Blindsonedetektoren er i funksjon når
Blindsonedetektoren kan betjenes når
alle følgende betingelser er oppfylt:
• Blindsonedetektoren er på.
• Giret står i en annen stilling enn R.
• Bilens hastighet er høyere enn ca.
16 km/t.
Blindsonedetektoren registrerer et
kjøretøy når
Blindsonedetektoren vil registrere et
kjøretøy i registreringsområdet i følgende
situasjoner:
• Et kjøretøy kjører forbi deg i feltet ved
siden av.
• Du kjører forbi et kjøretøy langsomt i
et kjørefelt ved siden av.
• Et annet kjøretøy kommer inn i
registreringsområdet når det bytter
kjørefelt.
Forhold der systemet ikke vil
registrere et kjøretøy
Blindsonedetektoren er ikke utviklet til å
registrere følgende typer kjøretøy
og/eller objekter:
• Små motorsykler, sykler, fotgjengere
osv.
*
•Kjøretøy som kjører i motsatt retning
•Autovern, vegger, skilt, parkerte kjøretøy
og lignende stillestående objekter*
• Etter kjøretøy i samme fil*
• Kjøretøy som er to felt unna bilen din*
• Kjøretøy som du kjører fort forbi
*Avhengig av forholdene kan det
registreres et kjøretøy og/eller en
gjenstand.
Forhold der systemet kanskje ikke
fungerer som det skal
•
Det kan hende at blindsonedetektoren
ikke registrerer kjøretøy på riktig måte i
følgende situasjoner:
–Når føleren står skjevt på grunn av et
kraftig støt mot føleren eller området
rundt
– Når søle, snø, is, et klistremerke e.l.
dekker føleren eller området rundt
på støtfangeren bak
– Når du kjører på en vei med mye
vann under dårlig vær, slik som
kraftig regn, snø eller tåke
– Når flere kjøretøy nærmer seg med
kun et lite mellomrom mellom hvert
kjøretøy
– Når det er kort avstand mellom din
bil og bilen bak
– Når det er stor forskjell på farten til
bilen din og kjøretøyet som kjører
inn i overvåkingsområdet
– Når forskjellen i hastighet mellom
bilen din og en annen bil endrer seg
– Når kjøretøyet som kommer inn i
overvåkingsområdet, kjører i
omtrent samme hastighet som bilen
din
– Et kjøretøy forblir i
overvåkingsområdet mens bilen din
starter etter en stopp
– Når du kjører opp eller ned bratte
bakker osv.
– Ved kjøring på veier med skarpe
svinger, etterfølgende svinger eller
ujevnheter
– Når kjørefeltene er brede, eller når
du kjører i kanten av et kjørefelt og
bilen i feltet ved siden av er langt
unna din bil
– Når tilbehør (for eksempel et
sykkelstativ) er montert bak på bilen
– Når det er stor forskjell på høyden til
bilen din og kjøretøyet som kjører
inn i overvåkningsområdet
– Umiddelbart etter at
blindsonedetektoren / varsling av
kryssende trafikk bak bilen er slått
på
– Ved kjøring med tilhenger
• Tilfeller der blindsonedetektoren
registrerer et kjøretøy og/eller et
objekt unødig kan øke i følgende
situasjoner:
– Når føleren står skjevt på grunn av
et kraftig støt mot føleren eller
området rundt
5.5 Bruke kjørestøttesystemene
302

– Når det er kort avstand mellom bilen
din og et autovern, en mur o.l. som
kommer inn i registreringsområdet
– Når du kjører opp eller ned bratte
bakker osv.
– Når kjørefeltene er smale, eller når
du kjører i kanten av et kjørefelt, og
et kjøretøy som kjører i et annet
feltet enn kjørefeltene ved siden av,
kommer inn i registreringsområdet
– Ved kjøring på veier med skarpe
svinger, etterfølgende svinger eller
ujevnheter
– Når hjulene slurer eller spinner
– Når det er kort avstand mellom din
bil og bilen bak
– Når tilbehør (for eksempel et
sykkelstativ) er montert bak på bilen
– Når bilen kaster opp vann eller snø
bak bilen.
Varsling av kryssende trafikk bak bilen
Bruk av RCTA-funksjonen
RCTA-funksjonen bruker radarfølere til å
registrere biler som kommer fra høyre eller
venstre bak bilen og varsler føreren
om slike biler ved å blinke med
sidespeilindikatorene og avgi en varsellyd.
AKjøretøy som nærmer seg
BRegistreringsområderRCTA-ikonvisning
Når et kjøretøy som kommer fra høyre
eller venstre bakfra registreres, vises
følgende på navigasjonssystem-
(utstyrsavhengig) eller
multimediesystemskjermen
(utstyrsavhengig).
• Når Toyota parkeringshjelpeskjermen
(utstyrsavhengig) vises
• Når skjermen for panoramavisning
(utstyrsavhengig) vises
5.5 Bruke kjørestøttesystemene
303
5
Kjøring

Overvåkingsområder for kryssende
trafikk bak bilen
Områdene som kjøretøy kan registreres i,
er angitt nedenfor.
Eksempel:
Kjøretøy
som nær-
mer segHastighetA
Omtrentlig
varslings-
avstand
Hurtig 56 km/t 40 m
Sakte 8 km/t 5,5 m
Funksjonen for varsling av kryssende
trafikk bak bilen aktiveres når
Funksjonen for varsling av kryssende
trafikk bak bilen betjenes når alle
følgende betingelser er oppfylt:
• RCTA-funksjonen er på.
• Giret står i R-stilling.
• Bilens hastighet er under ca. 15 km/t.
• Hastigheten til kjøretøyet som
nærmer seg, er mellom ca. 8 og
56 km/t.
Stille inn varsellydvolumet
Volumet for varsellyden kan justeres i
multiinformasjonsdisplayet. (→s. 147)Forhold der systemet ikke vil
registrere et kjøretøy
Funksjonen for varsling av kryssende
trafikk bak bilen er ikke utviklet for å
registrere følgende typer kjøretøy
og/eller gjenstander.
• Biler som nærmer seg rett bakfra
• Kjøretøy som rygger inn i en
parkeringsplass ved siden av bilen
• Biler som følerne ikke registrerer på
grunn av hindringer
• Autovern, vegger, skilt, parkerte
kjøretøy og lignende stillestående
objekter
*
• Små motorsykler, sykler, fotgjengere
osv.*
• Kjøretøy som beveger seg bort fra
bilen
• Kjøretøy som nærmer seg fra
parkeringsplassene ved siden av
bilen
*
• Avstanden mellom føleren og
kjøretøyet som nærmer seg, blir for
kort
*Kjøretøy og/eller gjenstander kan
registreres avhengig av forholdene.
Varsellyden kan varsle føreren om raskere
kjøretøy som kommer fra lenger unna.
5.5 Bruke kjørestøttesystemene
304

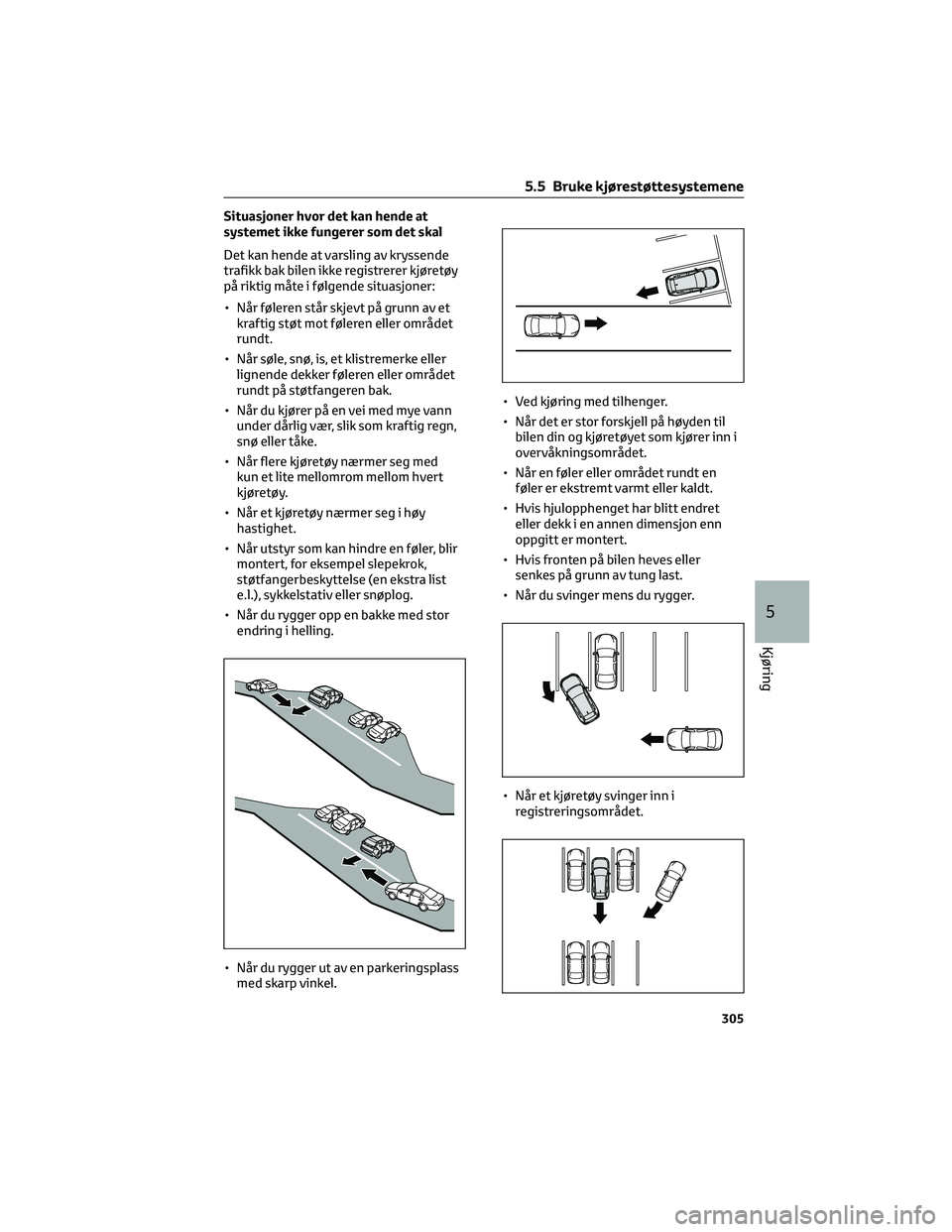

Situasjoner hvor det kan hende at
systemet ikke fungerer som det skal
Det kan hende at varsling av kryssende
trafikk bak bilen ikke registrerer kjøretøy
på riktig måte i følgende situasjoner:
• Når føleren står skjevt på grunn av et
kraftig støt mot føleren eller området
rundt.
• Når søle, snø, is, et klistremerke eller
lignende dekker føleren eller området
rundt på støtfangeren bak.
• Når du kjører på en vei med mye vann
under dårlig vær, slik som kraftig regn,
snø eller tåke.
• Når flere kjøretøy nærmer seg med
kun et lite mellomrom mellom hvert
kjøretøy.
• Når et kjøretøy nærmer seg i høy
hastighet.
• Når utstyr som kan hindre en føler, blir
montert, for eksempel slepekrok,
støtfangerbeskyttelse (en ekstra list
e.l.), sykkelstativ eller snøplog.
• Når du rygger opp en bakke med stor
endring i helling.
• Når du rygger ut av en parkeringsplass
med skarp vinkel.• Ved kjøring med tilhenger.
• Når det er stor forskjell på høyden til
bilen din og kjøretøyet som kjører inn i
overvåkningsområdet.
• Når en føler eller området rundt en
føler er ekstremt varmt eller kaldt.
• Hvis hjulopphenget har blitt endret
eller dekk i en annen dimensjon enn
oppgitt er montert.
• Hvis fronten på bilen heves eller
senkes på grunn av tung last.
• Når du svinger mens du rygger.
• Når et kjøretøy svinger inn i
registreringsområdet.
5.5 Bruke kjørestøttesystemene
305
5
Kjøring

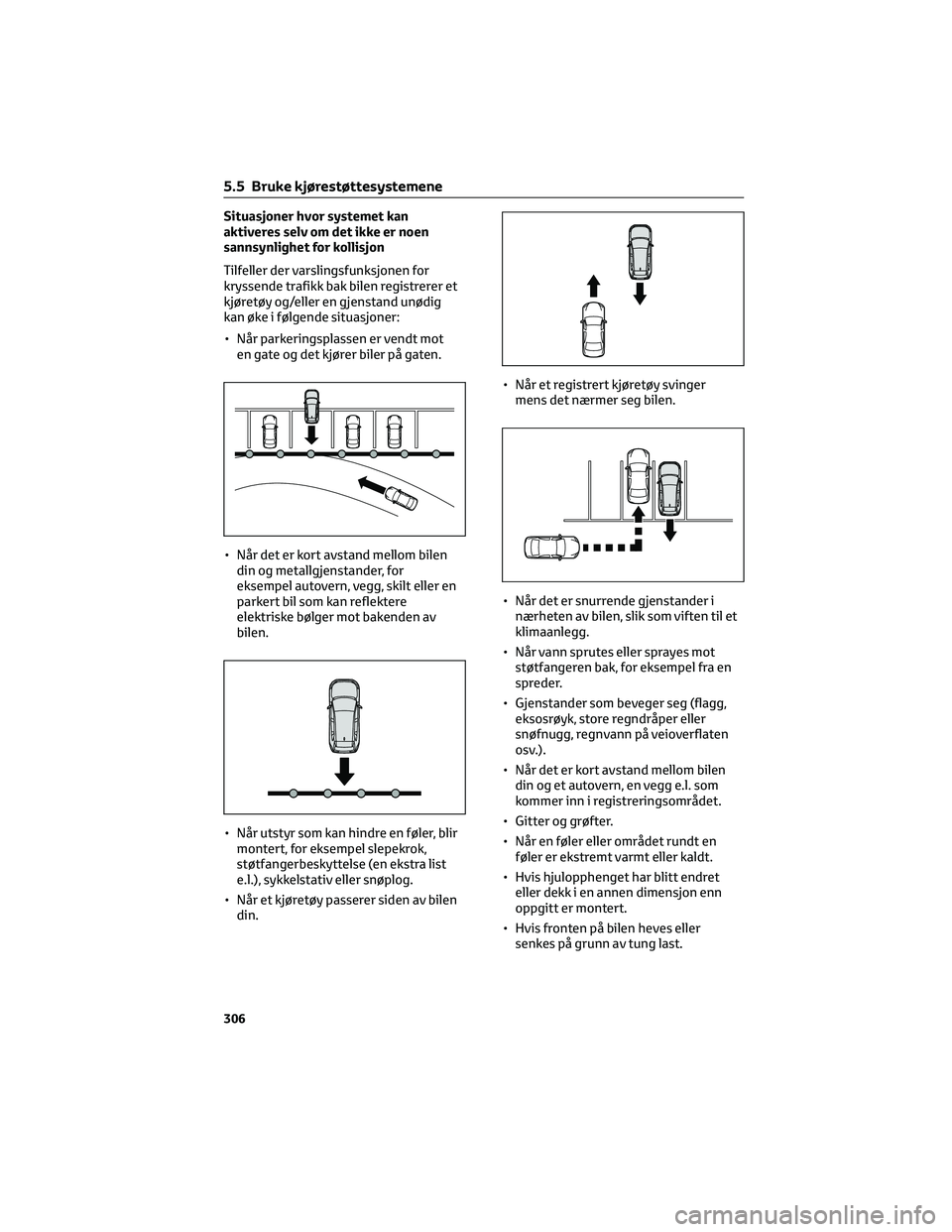

Situasjoner hvor systemet kan
aktiveres selv om det ikke er noen
sannsynlighet for kollisjon
Tilfeller der varslingsfunksjonen for
kryssende trafikk bak bilen registrerer et
kjøretøy og/eller en gjenstand unødig
kan øke i følgende situasjoner:
• Når parkeringsplassen er vendt mot
en gate og det kjører biler på gaten.
• Når det er kort avstand mellom bilen
din og metallgjenstander, for
eksempel autovern, vegg, skilt eller en
parkert bil som kan reflektere
elektriske bølger mot bakenden av
bilen.
• Når utstyr som kan hindre en føler, blir
montert, for eksempel slepekrok,
støtfangerbeskyttelse (en ekstra list
e.l.), sykkelstativ eller snøplog.
• Når et kjøretøy passerer siden av bilen
din.• Når et registrert kjøretøy svinger
mens det nærmer seg bilen.
• Når det er snurrende gjenstander i
nærheten av bilen, slik som viften til et
klimaanlegg.
• Når vann sprutes eller sprayes mot
støtfangeren bak, for eksempel fra en
spreder.
• Gjenstander som beveger seg (flagg,
eksosrøyk, store regndråper eller
snøfnugg, regnvann på veioverflaten
osv.).
• Når det er kort avstand mellom bilen
din og et autovern, en vegg e.l. som
kommer inn i registreringsområdet.
• Gitter og grøfter.
• Når en føler eller området rundt en
føler er ekstremt varmt eller kaldt.
• Hvis hjulopphenget har blitt endret
eller dekk i en annen dimensjon enn
oppgitt er montert.
• Hvis fronten på bilen heves eller
senkes på grunn av tung last.
5.5 Bruke kjørestøttesystemene
306

5.5.9 Toyota parkeringshjelp
Ved lukeparkering eller parkering i
garasje måles avstanden fra bilen til
hindringer, f.eks. en vegg, ved hjelp av
følerne. Målingene overbringes via
multiinformasjonsdisplayet,
navigasjonssystemet eller
multimediesystemskjermen og en
varsellyd. Kontroller alltid området rundt
bilen når du bruker dette systemet.
Systemkomponenter
Plassering av og type følere
AHjørnefølere foran
BFølere i midten foran
CFølere på hjørnene bak
DFølere i midten bak
Display (multiinformasjonsdisplay)
Når følerne registrerer et objekt, f.eks. en
vegg, vises en grafikk i
multiinformasjonsdisplayet, avhengig av
plasseringen og avstanden til objektet.
ARegistreringsområde for hjørneføler
foran (utstyrsavhengig)
BRegistreringsområde for midtre føler
foran (utstyrsavhengig)*1
CRegistreringsområde for hjørneføler
bak*2
DRegistreringsområde for midtre føler
bak*2
*1
Vises når giret står i en kjørestilling*2Vises når giret står i R-stilling
Display (audiosystemskjermbilde)
Når følerne registrerer en gjenstand, for
eksempel en vegg, vises en grafikk i
navigasjonssystemet (utstyrsavhengig)
eller multimediesystemskjermen
(utstyrsavhengig) avhengig av stilling og
avstand til hindringen.
• Når Toyota parkeringshjelpeskjermen
(utstyrsavhengig) vises
Et forenklet bilde vises i det øvre
hjørnet på skjermen når en hindring
registreres.
• Når skjermen for panoramavisning
(utstyrsavhengig) vises
Panoramavisning
En grafikk vises når skjermen for
panoramavisning vises.
5.5 Bruke kjørestøttesystemene
307
5
Kjøring

Unntatt panoramavisning
Et forenklet bilde vises i det øvre hjørnet
på skjermen når en hindring registreres.
Slå Toyota parkeringshjelp av og på
Toyota parkeringshjelp kan
aktiveres/deaktiveres i skjermbildet
i
multiinformasjonsdisplayet. (→s. 147)
Når Toyota parkeringshjelp deaktiveres,
lyser OFF-indikatoren for Toyota
parkeringshjelp (→s. 134) i
multiinformasjonsdisplayet.
Systemet aktiveres igjen ved å velge
i
multiinformasjonsdisplayet, velge,
og slå på systemet.
Hvis systemet blir deaktivert, forblir det
avslått selv om tenningsbryteren settes i
ON-stilling etter at den har vært slått av.
ADVARSEL!
Forsiktighetsregler ved bruk av
systemet
Siden det er en grense for graden av
gjenkjenningsnøyaktighet og
kontrollytelsen til dette systemet, må
du ikke stole for mye på det. Føreren er
alltid ansvarlig for å være oppmerksom
på omgivelsene til bilen og
kjøresikkerheten.
Slik sikrer du at systemet fungerer
som det skal
Ta følgende forholdsregler. Gjør du ikke
det, kan det medføre at bilen ikke kan
kjøres trygt og muligens forårsake en
ulykke.
ADVARSEL!(Fortsettelse)
• Ikke skad følerne, og hold dem alltid
rene.
• Du må ikke feste et klistremerke eller
installere en elektronisk komponent,
for eksempel et opplyst nummerskilt
(spesielt fluorescerende typer),
tåkelys, en skjermstang eller en
trådløs antenne, i nærheten av en
radarføler.
• Ikke utsett området rundt føleren for
kraftige støt. Hvis dette skjer, må du
få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted. Hvis støtfangeren
foran eller bak må fjernes/monteres
eller skiftes ut, kontakter du en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
• Ikke endre, demonter eller lakker
følerne.
• Ikke monter et nummerskiltdeksel.
• Sørg for at dekkene har riktig trykk.
Når du bør deaktivere funksjonen
I følgende situasjoner bør funksjonen
deaktiveres siden den kan aktiveres
selv om det ikke er noen sannsynlighet
for kollisjon.
• Hvis du ikke følger advarslene
ovenfor.
• Et uoriginalt Toyota-oppheng
(senket oppheng osv.) er montert.
Merknader om vasking av bilen
Ikke bruk harde stråler av vann eller
damp på følerområdet.
Dette kan føre til at føleren slutter å
virke.
• Når du vasker bilen med en
høytrykksspyler, må du ikke sprute
direkte på følerne, da det kan føre til
en feil på føleren.
• Når du bruker damp til å rengjøre
bilen, må du ikke rette dampen for
nær følerne, da det kan føre til en feil
på føleren.
5.5 Bruke kjørestøttesystemene
308
