TOYOTA RAV4 PHEV 2021 Kasutusjuhend (in Estonian)

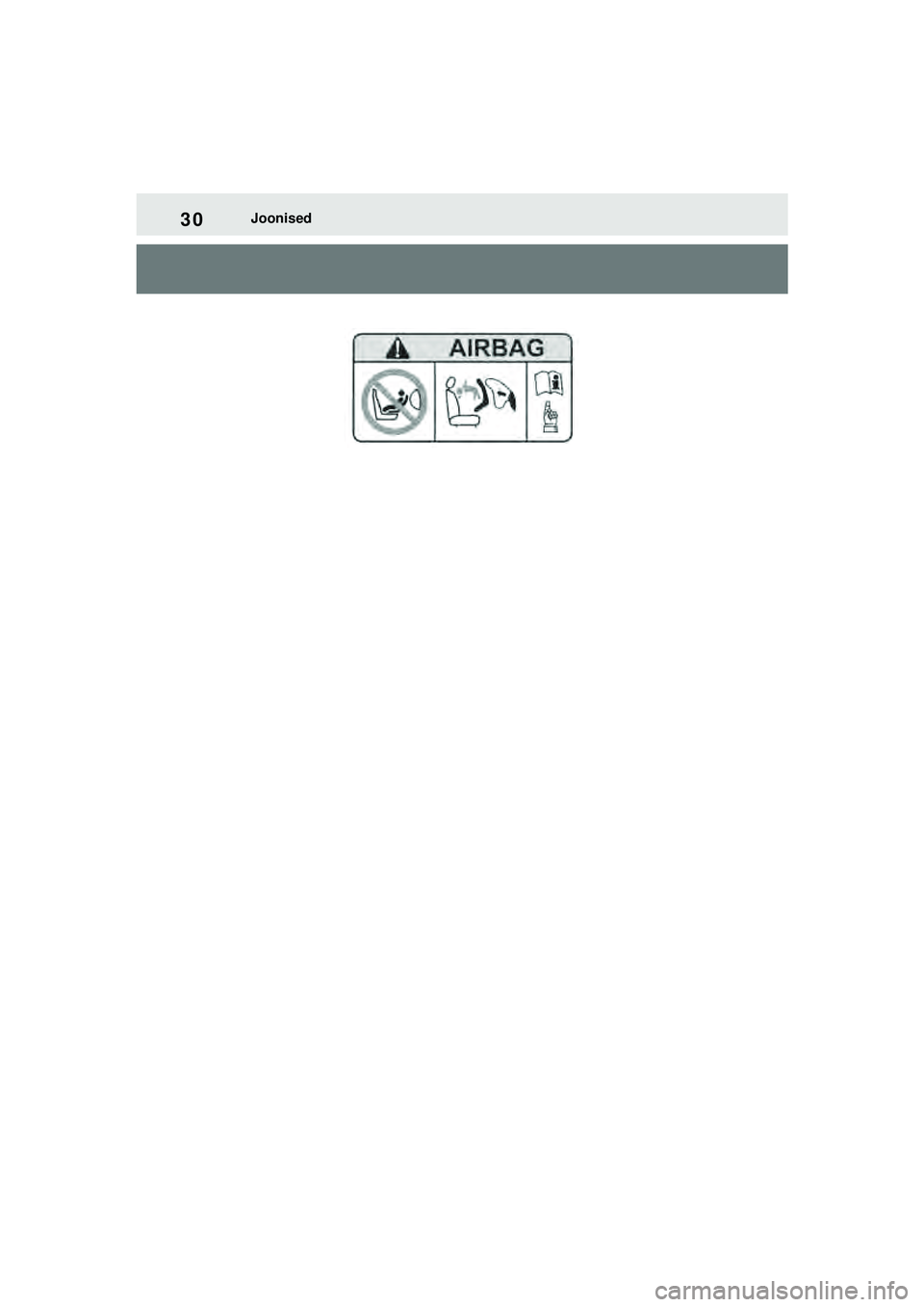

30Joonised
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 30 Sunday, February 28, 2021 10:52 AM

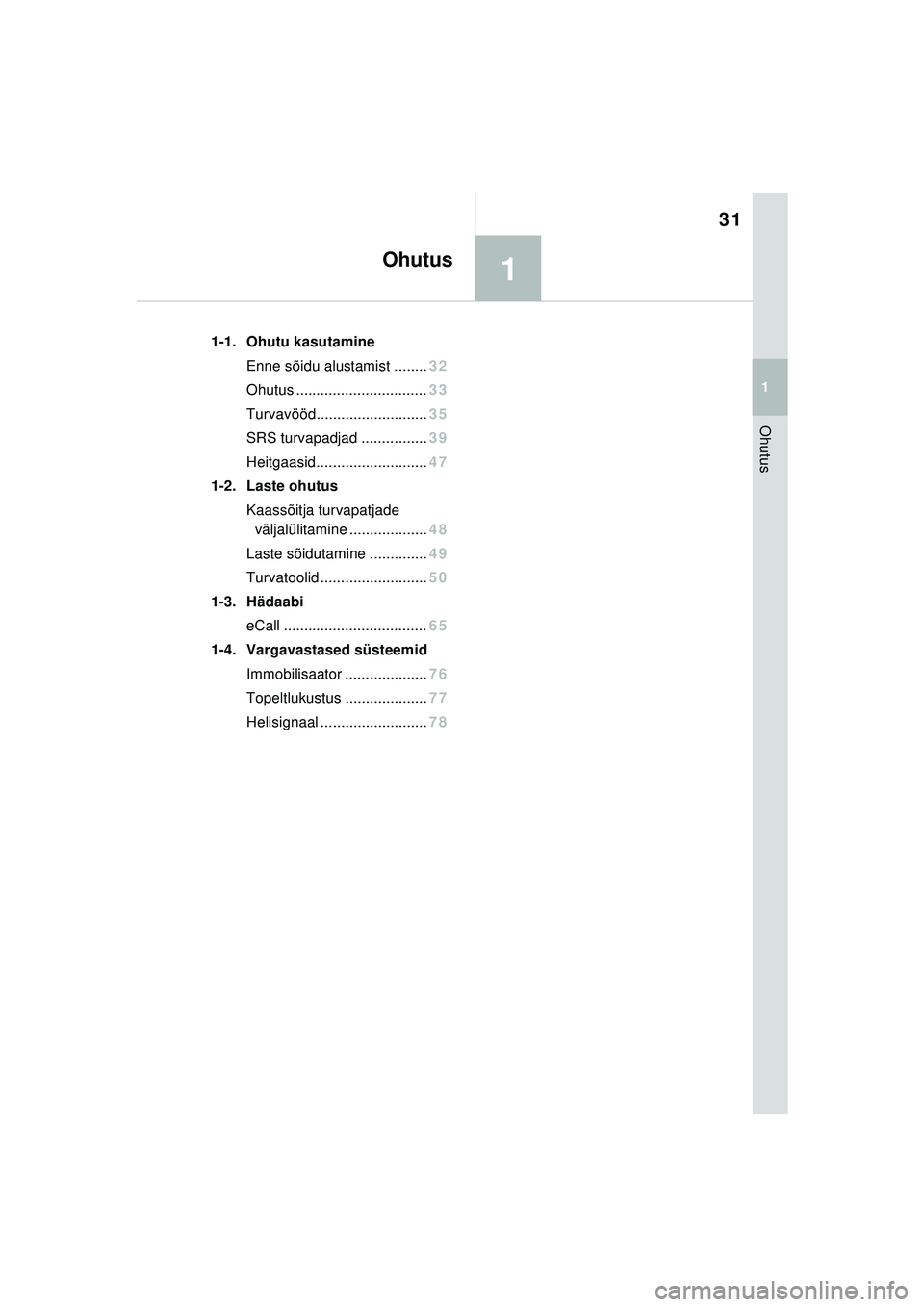

1
31
1
Ohutus
Ohutus
1-1. Ohutu kasutamineEnne sõidu alustamist ........ 32
Ohutus ................................ 33
Turvavööd........................... 35
SRS turvapadjad ................ 39
Heitgaasid........................... 47
1-2. Laste ohutus
Kaassõitja turvapatjade väljalüli tamine ................... 48
Laste sõi dutamine .............. 49
Turvatoolid .......................... 50
1-3. Hädaabi eCall ................................... 65
1-4. Vargavastased süsteemid Immobilisaator .................... 76
Topeltluk ustus .................... 77
Helisignaal .......................... 78
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 31 Sunday, February 28, 2021 10:52 AM

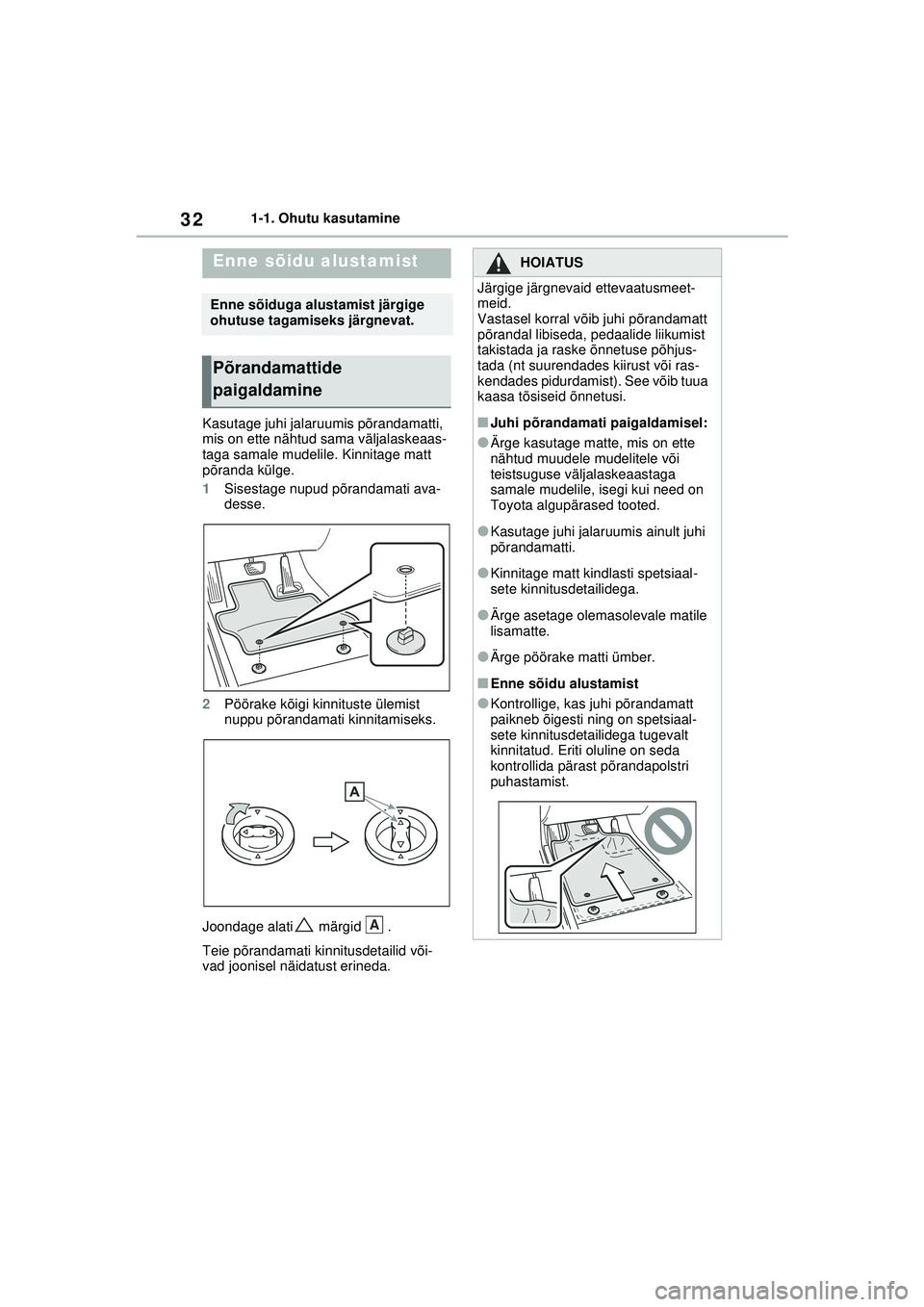

321-1. Ohutu kasutamine
1-1.Ohutu kasutamine
Kasutage juhi jalaruumis põrandamatti,
mis on ette nähtud sama väljalaskeaas-
taga samale mudelile. Kinnitage matt
põranda külge.
1Sisestage nupud põrandamati ava-
desse.
2 Pöörake kõigi kinnituste ülemist
nuppu põrandamati kinnitamiseks.
Joondage alati märgid .
Teie põrandamati kinnitusdeta ilid või-
vad joonisel näidatust erineda.
Enne sõidu alustamist
Enne sõiduga alustamist järgige
ohutuse tagamiseks järgnevat.
Põrandamattide
paigaldamine
A
HOIATUS
Järgige järgnevaid ettevaatusmeet-
meid.
Vastasel korral võib juhi põrandamatt
põrandal libiseda, pedaalide liikumist
takistada ja raske õnnetuse põhjus-
tada (nt suurendades kiirust või ras-
kendades pidurdamist). See võib tuua
kaasa tõsiseid õnnetusi.
■Juhi põrandamati paigaldamisel:
●Ärge kasutage matte, mis on ette
nähtud muudele mudelitele või
teistsuguse väljalaskeaastaga
samale mudelile, isegi kui need on
Toyota algupärased tooted.
●Kasutage juhi jalaruumis ainult juhi
põrandamatti.
●Kinnitage matt kindlasti spetsiaal-
sete kinnitusdetailidega.
●Ärge asetage olemasolevale matile
lisamatte.
●Ärge pöörake matti ümber.
■Enne sõidu alustamist
●Kontrollige, kas juhi põrandamatt
paikneb õigesti ning on spetsiaal-
sete kinnitusdetailidega tugevalt
kinnitatud. Eriti oluline on seda
kontrollida pärast põrandapolstri
puhastamist.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 32 Sunday, February 28, 2021 10:52 AM

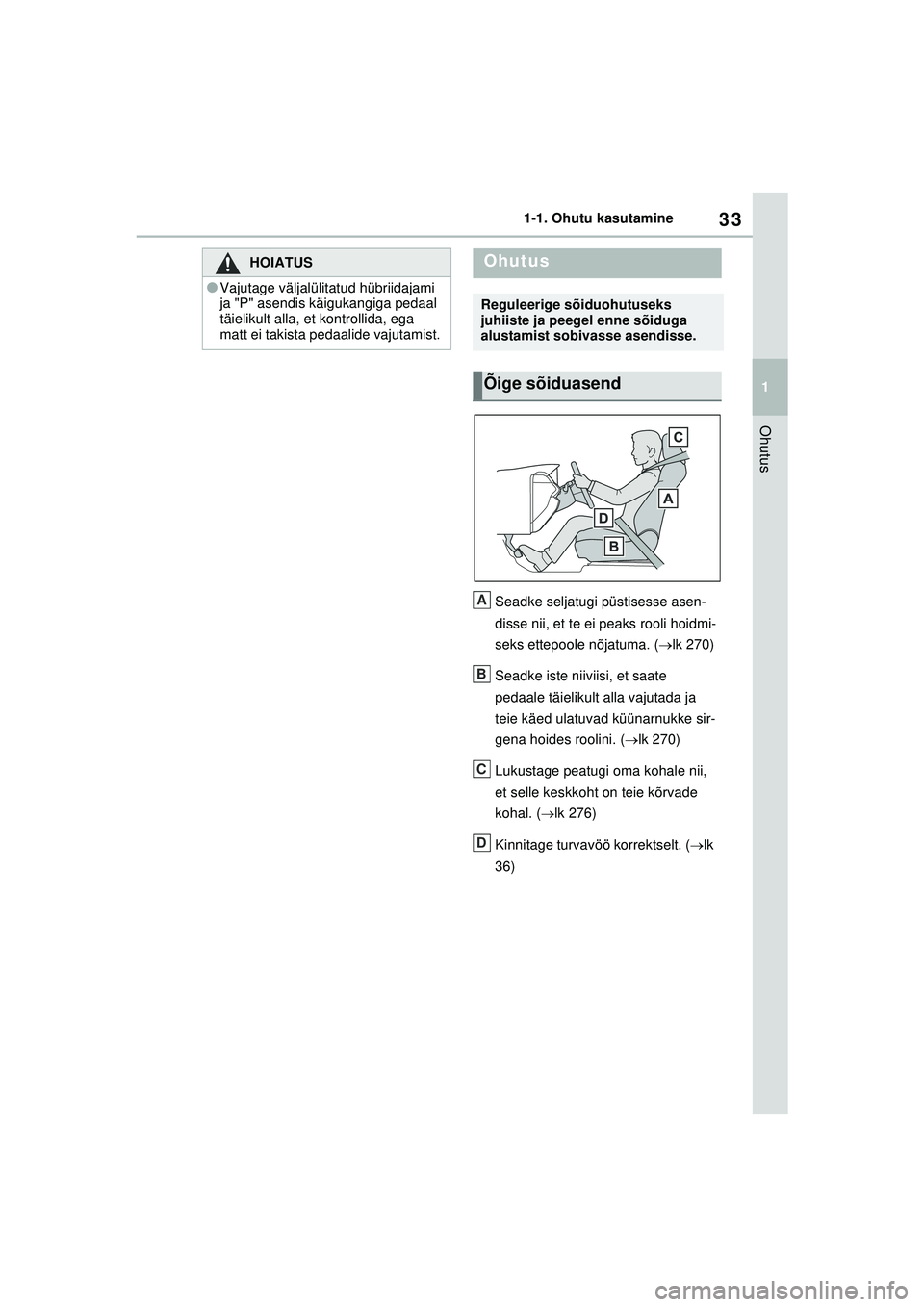

33
1
1-1. Ohutu kasutamine
Ohutus
Seadke seljatugi püstisesse asen-
disse nii, et te ei peaks rooli hoidmi-
seks ettepoole nõjatuma. (
lk 270)
Seadke iste niiviisi, et saate
pedaale täielikult alla vajutada ja
teie käed ulatuvad küünarnukke sir-
gena hoides roolini. ( lk 270)
Lukustage peatugi oma kohale nii,
et selle keskkoht on teie kõrvade
kohal. ( lk 276)
Kinnitage turvavöö korrektselt. ( lk
36)
HOIATUS
●Vajutage väljalülitatud hübriidajami
ja "P" asendis käigukangiga pedaal
täielikult alla, et kontrollida, ega
matt ei takista pedaalide vajutamist.
Ohutus
Reguleerige sõiduohutuseks
juhiiste ja peegel enne sõiduga
alustamist sobivasse asendisse.
Õige sõiduasend
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 33 Sunday, February 28, 2021 10:52 AM

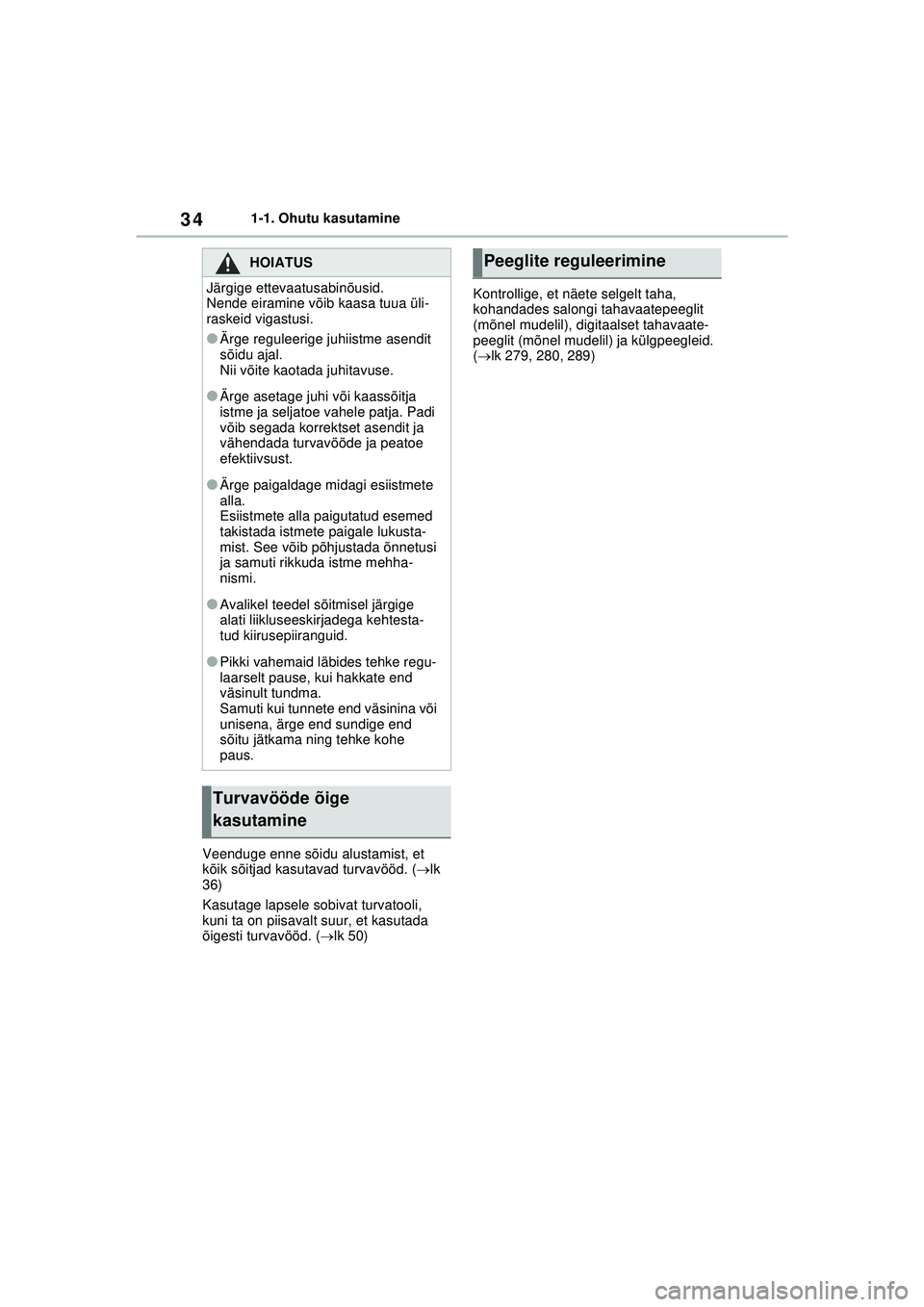

341-1. Ohutu kasutamine
Veenduge enne sõidu alustamist, et
kõik sõitjad kasutavad turvavööd. ( lk
36)
Kasutage lapsele sobivat turvatooli,
kuni ta on piisavalt suur, et kasutada
õigesti turvavööd. ( lk 50) Kontrollige, et näete selgelt taha,
kohandades salongi tahavaatepeeglit
(mõnel mudelil), digitaalset tahavaate-
peeglit (mõnel mudelil) ja külgpeegleid.
(
 lk 279, 280, 289)
HOIATUS
Järgige ettevaatusabinõusid.
Nende eiramine võib kaasa tuua üli-
raskeid vigastusi.
●Ärge reguleerige juhiistme asendit
sõidu ajal.
Nii võite kaotada juhitavuse.
●Ärge asetage juhi või kaassõitja
istme ja seljatoe vahele patja. Padi
võib segada korrektset asendit ja
vähendada turvavööde ja peatoe
efektiivsust.
●Ärge paigaldage midagi esiistmete
alla.
Esiistmete alla paigutatud esemed
takistada istmete paigale lukusta-
mist. See võib põhjustada õnnetusi
ja samuti rikkuda istme mehha-
nismi.
●Avalikel teedel sõitmisel järgige
alati liikluseeskirjadega kehtesta-
tud kiirusepiiranguid.
●Pikki vahemaid läbides tehke regu-
laarselt pause, kui hakkate end
väsinult tundma.
Samuti kui tunnete end väsinina või
unisena, ärge end sundige end
sõitu jätkama ning tehke kohe
paus.
Turvavööde õige
kasutamine
Peeglite reguleerimine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 34 Sunday, February 28, 2021 10:52 AM

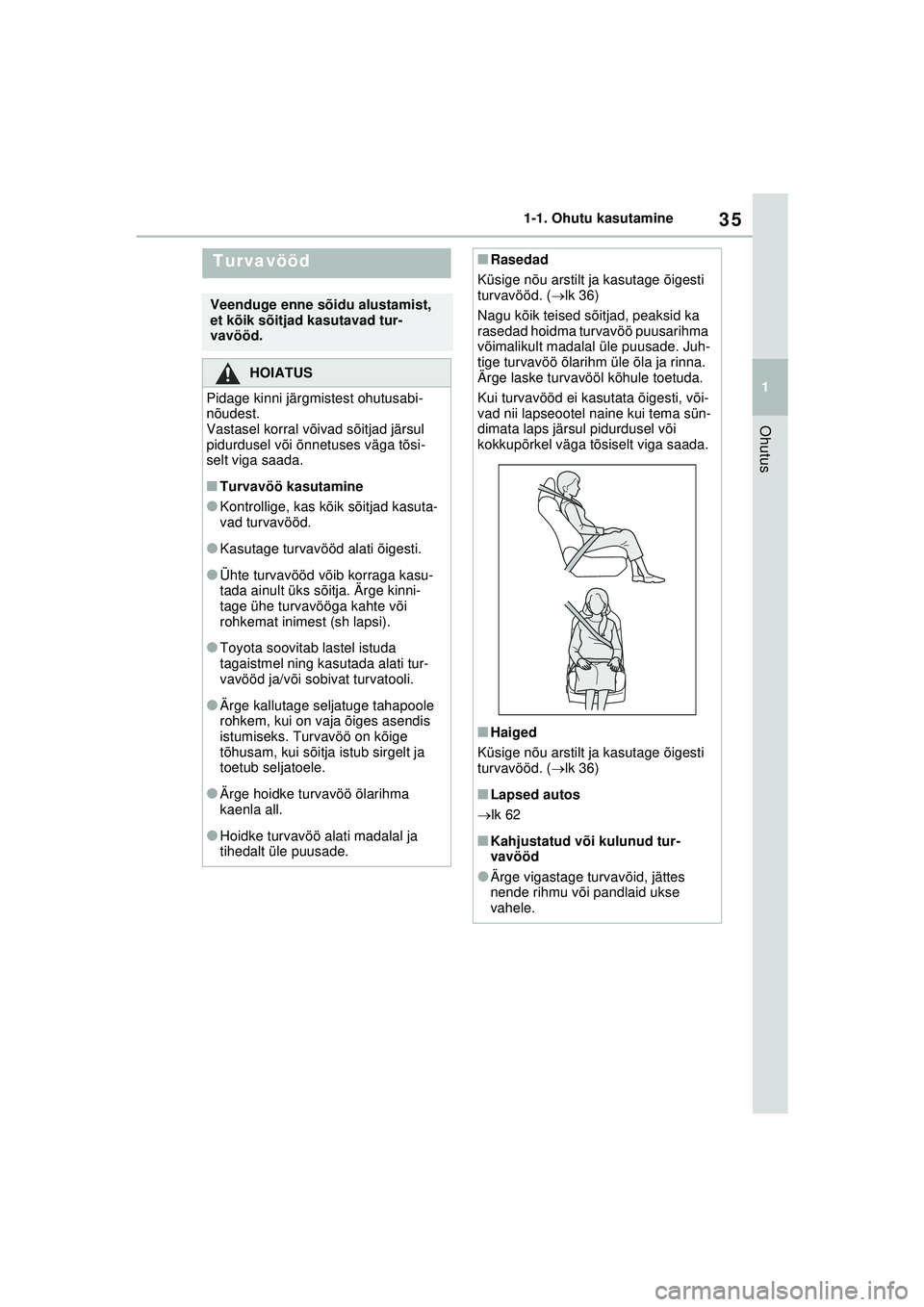

35
1
1-1. Ohutu kasutamine
Ohutus
Turvavööd
Veenduge enne sõidu alustamist,
et kõik sõitjad kasutavad tur-
vavööd.
HOIATUS
Pidage kinni järgmistest ohutusabi-
nõudest.
Vastasel korral võivad sõitjad järsul
pidurdusel või õnnetuses väga tõsi-
selt viga saada.
■Turvavöö kasutamine
●Kontrollige, kas kõik sõitjad kasuta-
vad turvavööd.
●Kasutage turvavööd alati õigesti.
●Ühte turvavööd võib korraga kasu-
tada ainult üks sõitja. Ärge kinni-
tage ühe turvavööga kahte või
rohkemat inimest (sh lapsi).
●Toyota soovitab lastel istuda
tagaistmel ning kasutada alati tur-
vavööd ja/või sobivat turvatooli.
●Ärge kallutage seljatuge tahapoole
rohkem, kui on vaja õiges asendis
istumiseks. Turvavöö on kõige
tõhusam, kui sõitja istub sirgelt ja
toetub seljatoele.
●Ärge hoidke turvavöö õlarihma
kaenla all.
●Hoidke turvavöö alati madalal ja
tihedalt üle puusade.
■Rasedad
Küsige nõu arstilt ja kasutage õigesti
turvavööd. ( lk 36)
Nagu kõik teised sõitjad, peaksid ka
rasedad hoidma turvavöö puusarihma
võimalikult madalal üle puusade. Juh-
tige turvavöö õlarihm üle õla ja rinna.
Ärge laske turvavööl kõhule toetuda.
Kui turvavööd ei kasutata õigesti, või-
vad nii lapseootel naine kui tema sün-
dimata laps järsul pidurdusel või
kokkupõrkel väga tõsiselt viga saada.
■Haiged
Küsige nõu arstilt ja kasutage õigesti
turvavööd. ( lk 36)
■Lapsed autos
 lk 62
■Kahjustatud või kulunud tur-
vavööd
●Ärge vigastage turvavöid, jättes
nende rihmu või pandlaid ukse
vahele.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 35 Sunday, February 28, 2021 10:52 AM

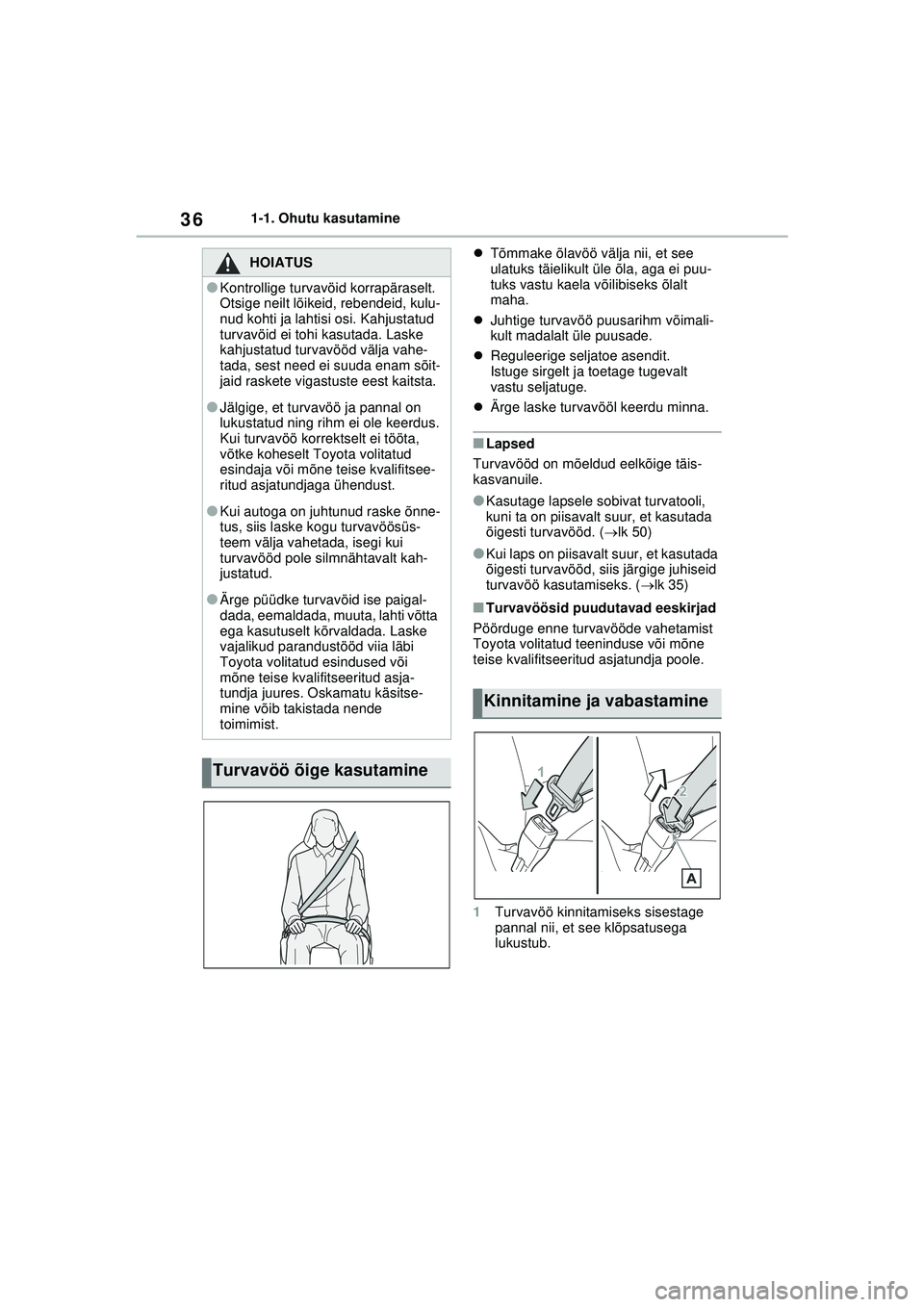

361-1. Ohutu kasutamineTõmmake õlavöö välja nii, et see
ulatuks täielikult üle õla, aga ei puu-
tuks vastu kaela võilibiseks õlalt
maha.
 Juhtige turvavöö puusarihm võimali-
kult madalalt üle puusade.
 Reguleerige seljatoe asendit.
Istuge sirgelt ja toetage tugevalt
vastu seljatuge.
 Ärge laske turvavööl keerdu minna.
■Lapsed
Turvavööd on mõeldud eelkõige täis-
kasvanuile.
●Kasutage lapsele sobivat turvatooli,
kuni ta on piisavalt suur, et kasutada
õigesti turvavööd. ( lk 50)
●Kui laps on piisavalt suur, et kasutada
õigesti turvavööd, siis järgige juhiseid
turvavöö kasutamiseks. ( lk 35)
■Turvavöösid puudutavad eeskirjad
Pöörduge enne turvavööde vahetamist
Toyota volitatud teeninduse või mõne
teise kvalifitseeritud asjatundja poole.
1 Turvavöö kinnitamiseks sisestage
pannal nii, et see klõpsatusega
lukustub.
HOIATUS
●Kontrollige turvavöid korrapäraselt.
Otsige neilt lõikeid, rebendeid, kulu-
nud kohti ja lahtisi osi. Kahjustatud
turvavöid ei tohi kasutada. Laske
kahjustatud turvavööd välja vahe-
tada, sest need ei suuda enam sõit-
jaid raskete vigastuste eest kaitsta.
●Jälgige, et turvavöö ja pannal on
lukustatud ning rihm ei ole keerdus.
Kui turvavöö korrektselt ei tööta,
võtke koheselt Toyota volitatud
esindaja või mõne teise kvalifitsee-
ritud asjatundjaga ühendust.
●Kui autoga on juhtunud raske õnne-
tus, siis laske kogu turvavöösüs-
teem välja vahetada, isegi kui
turvavööd pole silmnähtavalt kah-
justatud.
●Ärge püüdke turvavöid ise paigal-
dada, eemaldada, muuta, lahti võtta
ega kasutuselt kõrvaldada. Laske
vajalikud parandustööd viia läbi
Toyota volitatud esindused või
mõne teise kvalifitseeritud asja-
tundja juures. Oskamatu käsitse-
mine võib takistada nende
toimimist.
Turvavöö õige kasutamine
Kinnitamine ja vabastamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 36 Sunday, February 28, 2021 10:52 AM

37
1
1-1. Ohutu kasutamine
Ohutus
2

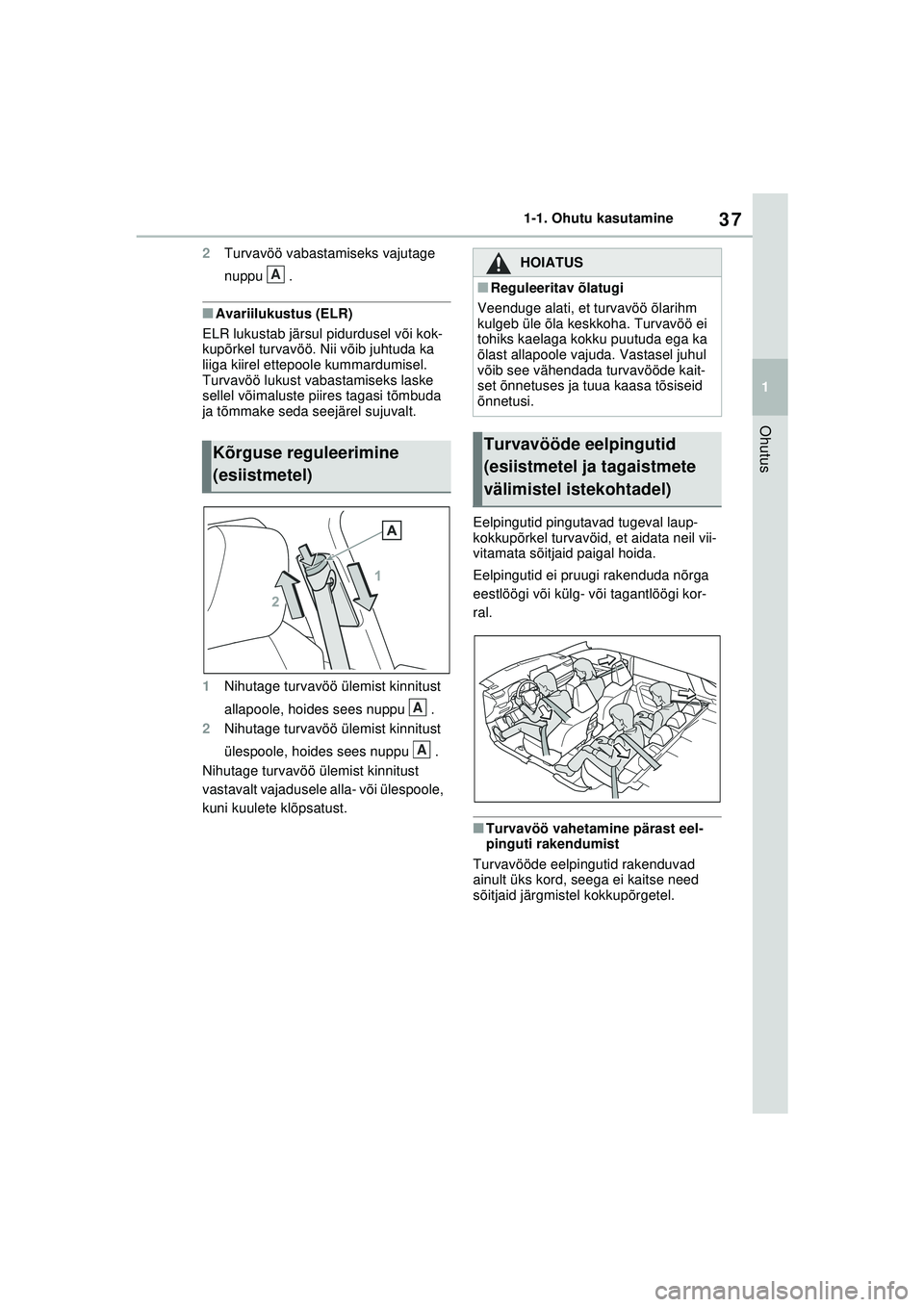

Turvavöö vabastamiseks vajutage
nuppu .
■Avariilukustus (ELR)
ELR lukustab järsul pidurdusel või kok-
kupõrkel turvavöö. Nii võib juhtuda ka
liiga kiirel ettepoole kummardumisel.
Turvavöö lukust vabastamiseks laske
sellel võimaluste piires tagasi tõmbuda
ja tõmmake seda seejärel sujuvalt.
1 Nihutage turvavöö ülemist kinnitust
allapoole, hoides sees nuppu .
2 Nihutage turvavöö ülemist kinnitust
ülespoole, hoides sees nuppu .
Nihutage turvavöö ülemist kinnitust
vastavalt vajadusele alla- või ülespoole,
kuni kuulete klõpsatust. Eelpingutid pingutavad tugeval laup-
kokkupõrkel turvavöid, et aidata neil vii-
vitamata sõitjaid paigal hoida.
Eelpingutid ei pruugi rakenduda nõrga
eestlöögi või külg- või tagantlöögi kor-
ral.
■Turvavöö vahetamine pärast eel-
pinguti rakendumist
Turvavööde eelpingutid rakenduvad
ainult üks kord, seega ei kaitse need
sõitjaid järgmistel kokkupõrgetel.
Kõrguse reguleerimine
(esiistmetel)
A
A
A
HOIATUS
■Reguleeritav õlatugi
Veenduge alati, et turvavöö õlarihm
kulgeb üle õla keskkoha. Turvavöö ei
tohiks kaelaga kokku puutuda ega ka
õlast allapoole vajuda. Vastasel juhul
võib see vähendada turvavööde kait-
set õnnetuses ja tuua kaasa tõsiseid
õnnetusi.
Turvavööde eelpingutid
(esiistmetel ja tagaistmete
välimistel istekohtadel)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 37 Sunday, February 28, 2021 10:52 AM

381-1. Ohutu kasutamine

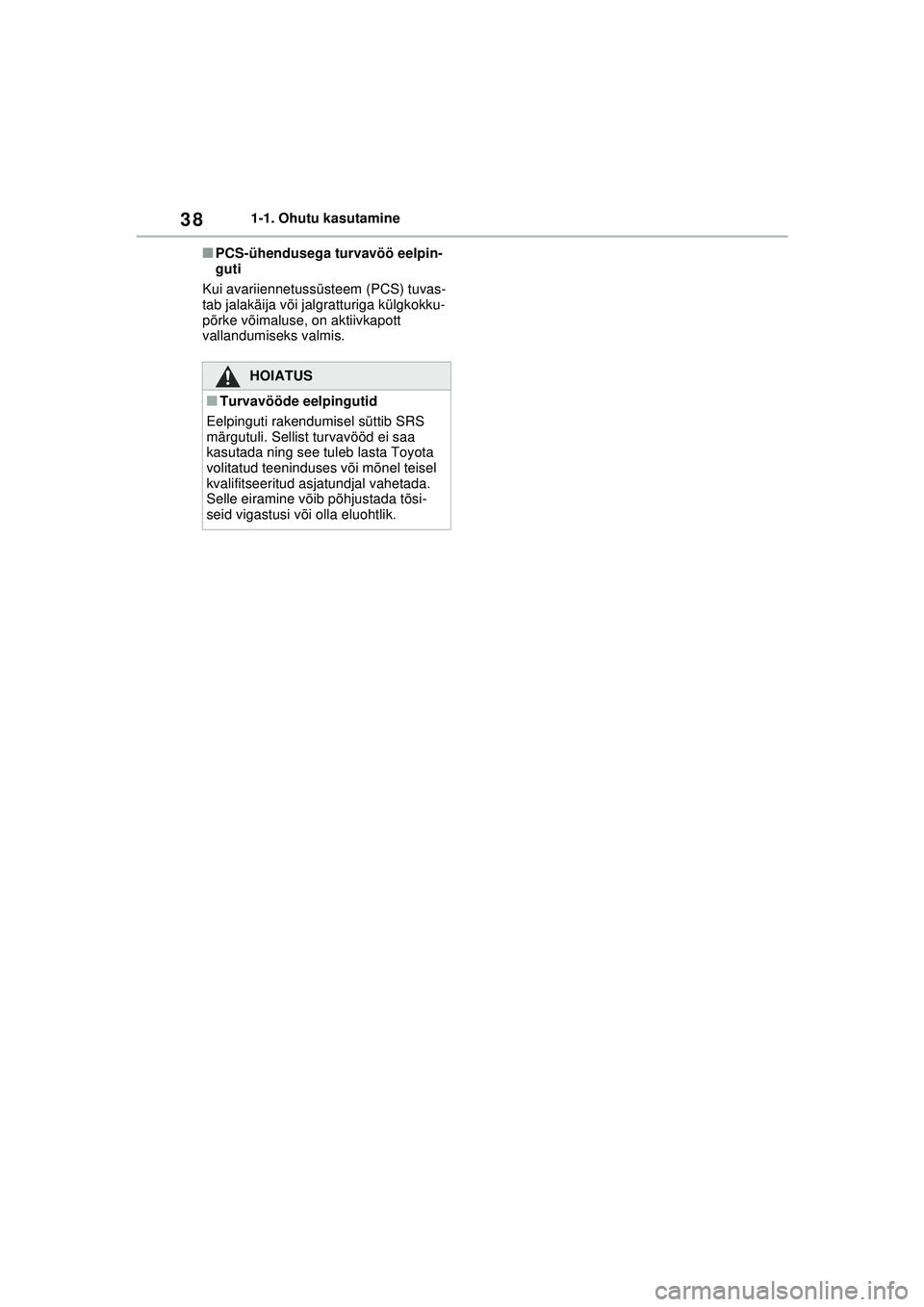

■PCS-ühendusega turvavöö eelpin-
guti
Kui avariiennetussüsteem (PCS) tuvas-
tab jalakäija või jalgratturiga külgkokku-
põrke võimaluse, on aktiivkapott
vallandumiseks valmis.
HOIATUS
■Turvavööde eelpingutid
Eelpinguti rakendumisel süttib SRS
märgutuli. Sellist turvavööd ei saa
kasutada ning see tuleb lasta Toyota
volitatud teeninduses või mõnel teisel
kvalifitseeritud asjatundjal vahetada.
Selle eiramine võib põhjustada tõsi-
seid vigastusi või olla eluohtlik.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 38 Sunday, February 28, 2021 10:52 AM

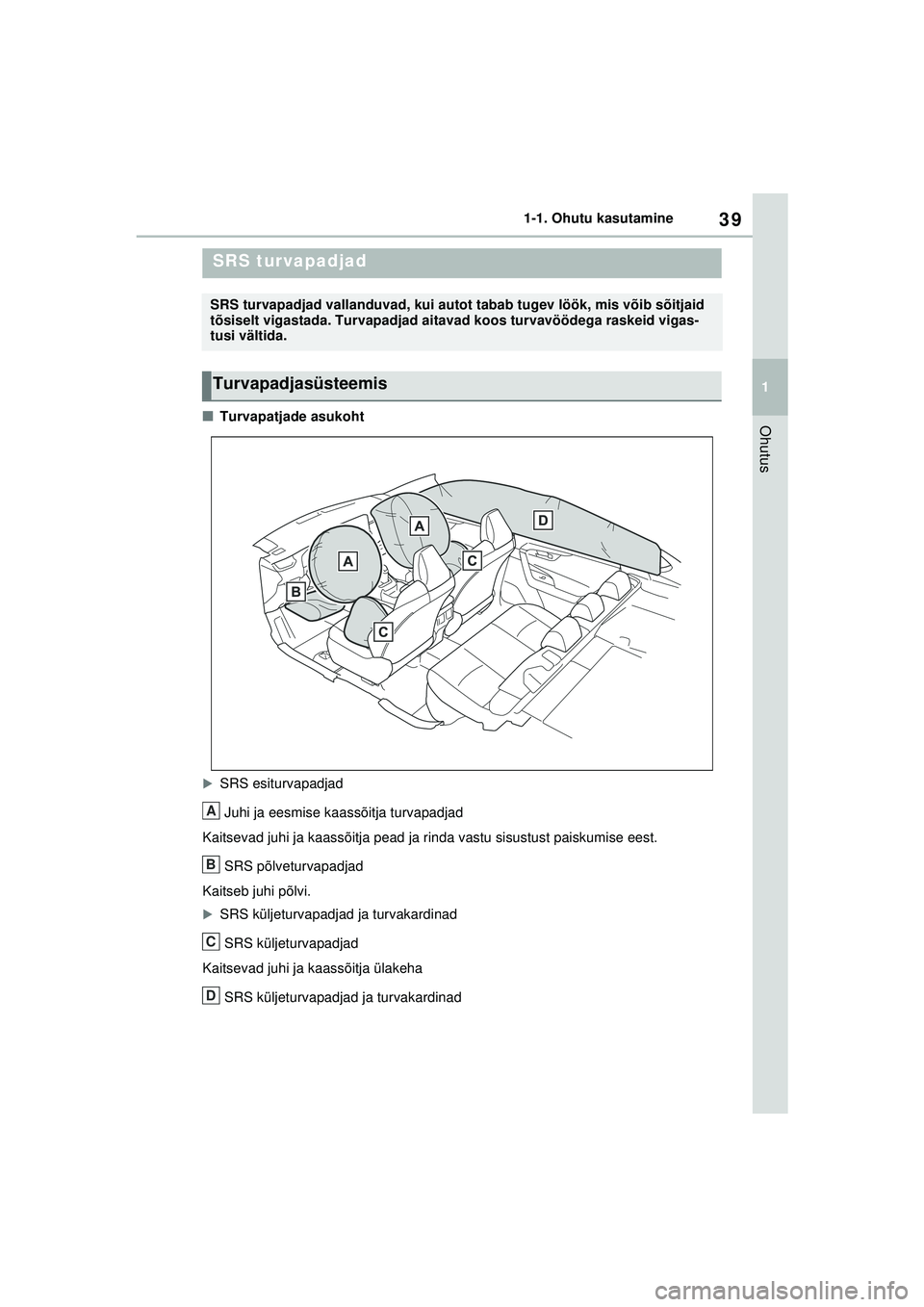

39
1
1-1. Ohutu kasutamine
Ohutus■Turvapatjade asukoht
XSRS esiturvapadjad
Juhi ja eesmise kaassõitja turvapadjad
Kaitsevad juhi ja kaassõitja pead ja rinda vastu sisustust paiskumise eest.
SRS põlveturvapadjad
Kaitseb juhi põlvi.
XSRS küljeturvapadjad ja turvakardinad
SRS küljeturvapadjad
Kaitsevad juhi ja kaassõitja ülakeha
SRS küljeturvapadjad ja turvakardinad
SRS turvapadjad
SRS turvapadjad vallanduvad, kui autot tabab tugev löök, mis võib sõitjaid
tõsiselt vigastada. Turvapadjad aitavad koos turvavöödega raskeid vigas-
tusi vältida.
Turvapadjasüsteemis
A
B
C
D
