TOYOTA RAV4 PHEV 2021 Kasutusjuhend (in Estonian)

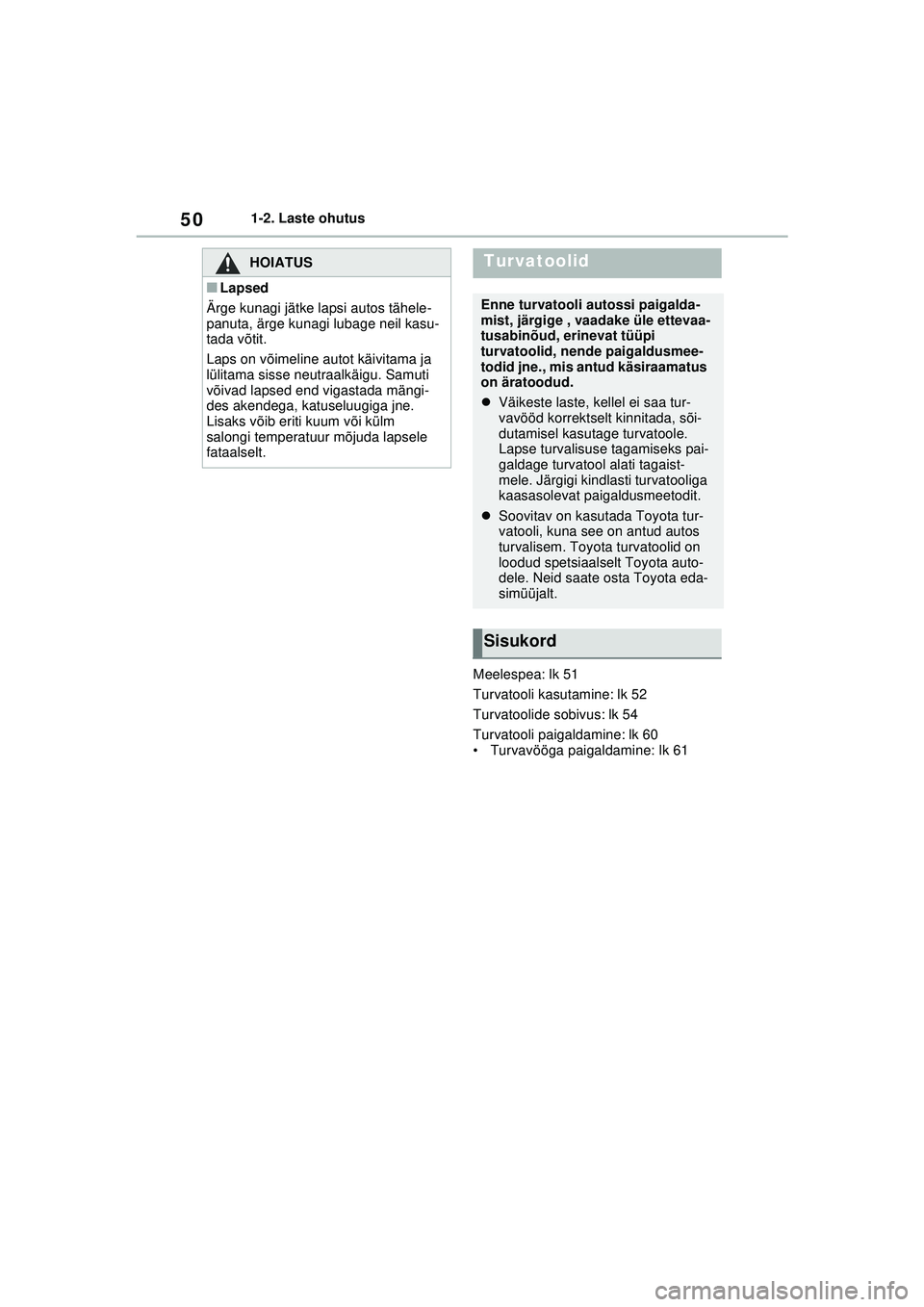

501-2. Laste ohutusMeelespea: lk 51
Turvatooli kasutamine: lk 52
Turvatoolide sobivus: lk 54
Turvatooli paigaldamine: lk 60
• Turvavööga paigaldamine: lk 61
HOIATUS
■Lapsed
Ärge kunagi jätke lapsi autos tähele-
panuta, ärge kunagi lubage neil kasu-
tada võtit.
Laps on võimeline autot käivitama ja
lülitama sisse neutraalkäigu. Samuti
võivad lapsed end vigastada mängi-
des akendega, katuseluugiga jne.
Lisaks võib eriti kuum või külm
salongi temperatuur mõjuda lapsele
fataalselt.
Turvatoolid
Enne turvatooli autossi paigalda-
mist, järgige , vaadake üle ettevaa-
tusabinõud, erinevat tüüpi
turvatoolid, nende paigaldusmee-
todid jne., mis antud käsiraamatus
on äratoodud.
 Väikeste laste, kellel ei saa tur-
vavööd korrektselt kinnitada, sõi-
dutamisel kasutage turvatoole.
Lapse turvalisuse tagamiseks pai-
galdage turvatool alati tagaist-
mele. Järgigi kindlasti turvatooliga
kaasasolevat paigaldusmeetodit.
 Soovitav on kasutada Toyota tur-
vatooli, kuna see on antud autos
turvalisem. Toyota turvatoolid on
loodud spetsiaalselt Toyota auto-
dele. Neid saate osta Toyota eda-
simüüjalt.
Sisukord
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 50 Sunday, February 28, 2021 10:52 AM

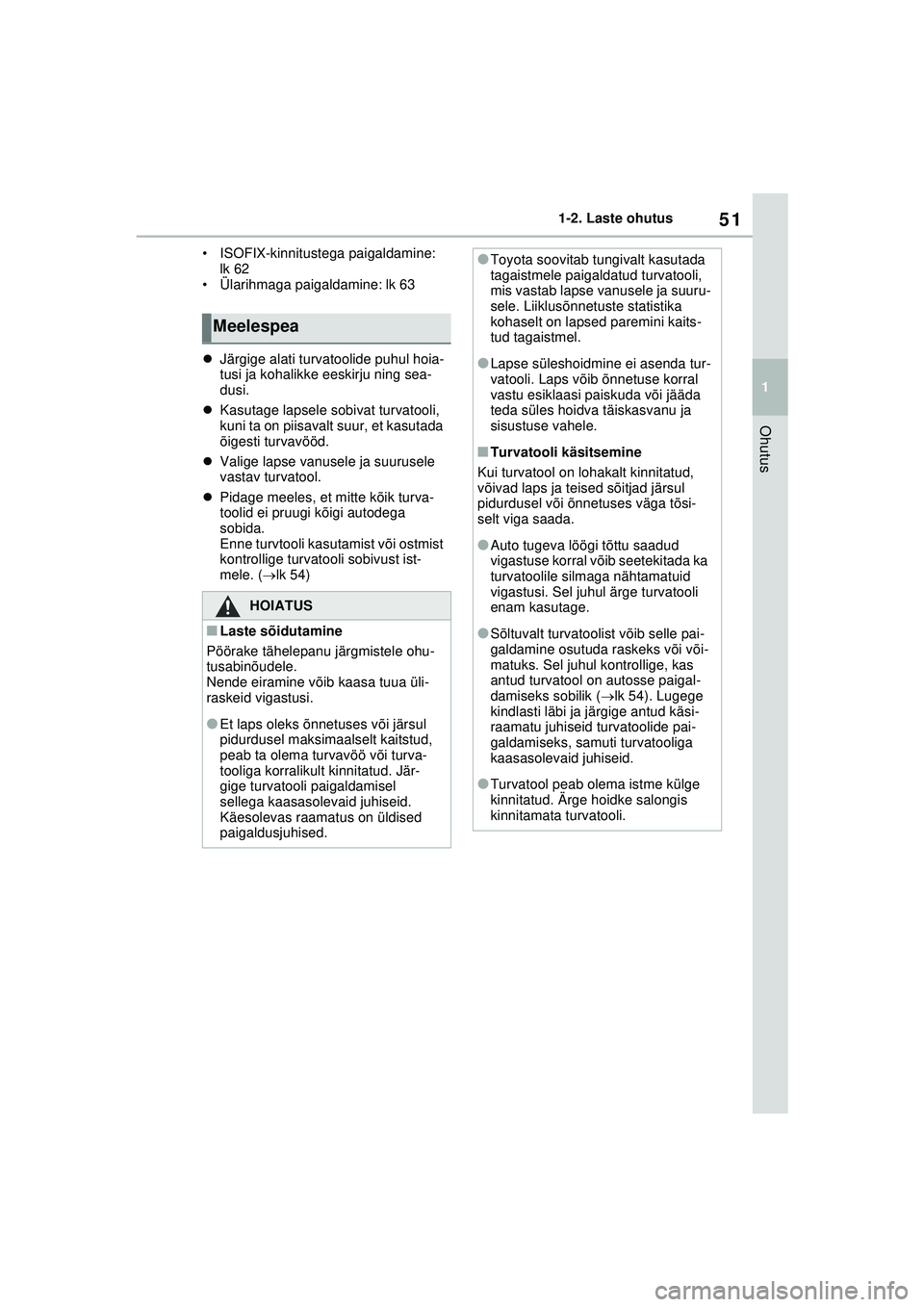

51
1
1-2. Laste ohutus
Ohutus
• ISOFIX-kinnitustega paigaldamine:
lk 62
• Ülarihmaga paigaldamine: lk 63
 Järgige alati turvatoolide puhul hoia-
tusi ja kohalikke eeskirju ning sea-
dusi.
 Kasutage lapsele sobivat turvatooli,
kuni ta on piisavalt suur, et kasutada
õigesti turvavööd.
 Valige lapse vanusele ja suurusele
vastav turvatool.
 Pidage meeles, et mitte kõik turva-
toolid ei pruugi kõigi autodega
sobida.
Enne turvtooli kasutamist või ostmist
kontrollige turvatooli sobivust ist-
mele. ( lk 54)
Meelespea
HOIATUS
■Laste sõidutamine
Pöörake tähelepanu järgmistele ohu-
tusabinõudele.
Nende eiramine võib kaasa tuua üli-
raskeid vigastusi.
●Et laps oleks õnnetuses või järsul
pidurdusel maksimaalselt kaitstud,
peab ta olema turvavöö või turva-
tooliga korralikult kinnitatud. Jär-
gige turvatooli paigaldamisel
sellega kaasasolevaid juhiseid.
Käesolevas raamatus on üldised
paigaldusjuhised.
●Toyota soovitab tungivalt kasutada
tagaistmele paigaldatud turvatooli,
mis vastab lapse vanusele ja suuru-
sele. Liiklusõnnetuste statistika
kohaselt on lapsed paremini kaits-
tud tagaistmel.
●Lapse süleshoidmine ei asenda tur-
vatooli. Laps võib õnnetuse korral
vastu esiklaasi paiskuda või jääda
teda süles hoidva täiskasvanu ja
sisustuse vahele.
■Turvatooli käsitsemine
Kui turvatool on lohakalt kinnitatud,
võivad laps ja teised sõitjad järsul
pidurdusel või õnnetuses väga tõsi-
selt viga saada.
●Auto tugeva löögi tõttu saadud
vigastuse korral võib seetekitada ka
turvatoolile silmaga nähtamatuid
vigastusi. Sel juhul ärge turvatooli
enam kasutage.
●Sõltuvalt turvatoolist võib selle pai-
galdamine osutuda raskeks või või-
matuks. Sel juhul kontrollige, kas
antud turvatool on autosse paigal-
damiseks sobilik ( lk 54). Lugege
kindlasti läbi ja järgige antud käsi-
raamatu juhiseid turvatoolide pai-
galdamiseks, samuti turvatooliga
kaasasolevaid juhiseid.
●Turvatool peab olema istme külge
kinnitatud. Ärge hoidke salongis
kinnitamata turvatooli.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 51 Sunday, February 28, 2021 10:52 AM

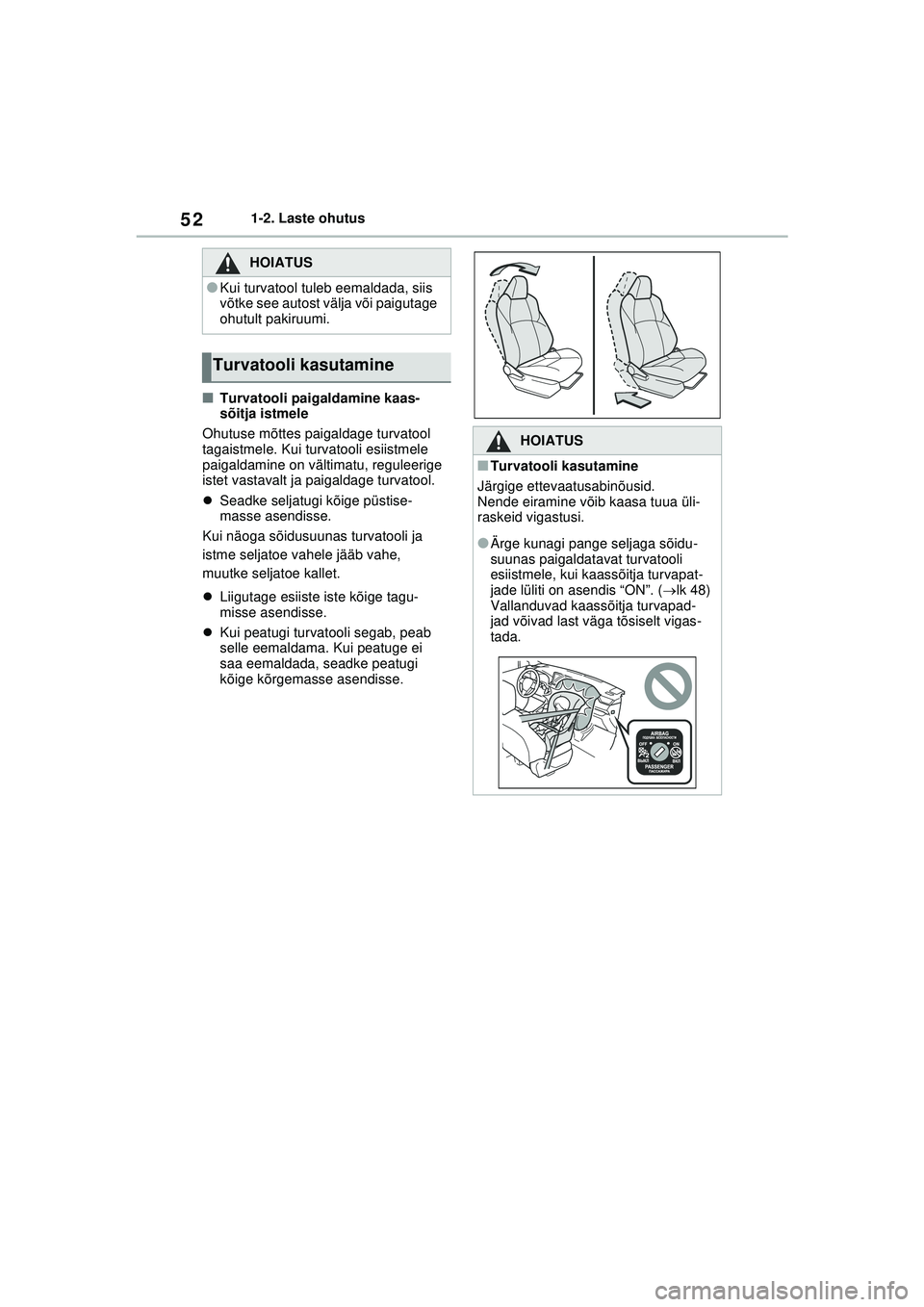

521-2. Laste ohutus
■Turvatooli paigaldamine kaas-
sõitja istmele
Ohutuse mõttes paigaldage turvatool
tagaistmele. Kui turvatooli esiistmele
paigaldamine on vältimatu, reguleerige
istet vastavalt ja paigaldage turvatool.
 Seadke seljatugi kõige püstise-
masse asendisse.
Kui näoga sõidusuunas turvatooli ja
istme seljatoe vahele jääb vahe,
muutke seljatoe kallet.
 Liigutage esiiste iste kõige tagu-
misse asendisse.
 Kui peatugi turvatooli segab, peab
selle eemaldama. Kui peatuge ei
saa eemaldada, seadke peatugi
kõige kõrgemasse asendisse.
HOIATUS
●Kui turvatool tuleb eemaldada, siis
võtke see autost välja või paigutage
ohutult pakiruumi.
Turvatooli kasutamine
HOIATUS
■Turvatooli kasutamine
Järgige ettevaatusabinõusid.
Nende eiramine võib kaasa tuua üli-
raskeid vigastusi.
●Ärge kunagi pange seljaga sõidu-
suunas paigaldatavat turvatooli
esiistmele, kui kaassõitja turvapat-
jade lüliti on asendis “ON”. ( lk 48)
Vallanduvad kaassõitja turvapad-
jad võivad last väga tõsiselt vigas-
tada.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 52 Sunday, February 28, 2021 10:52 AM

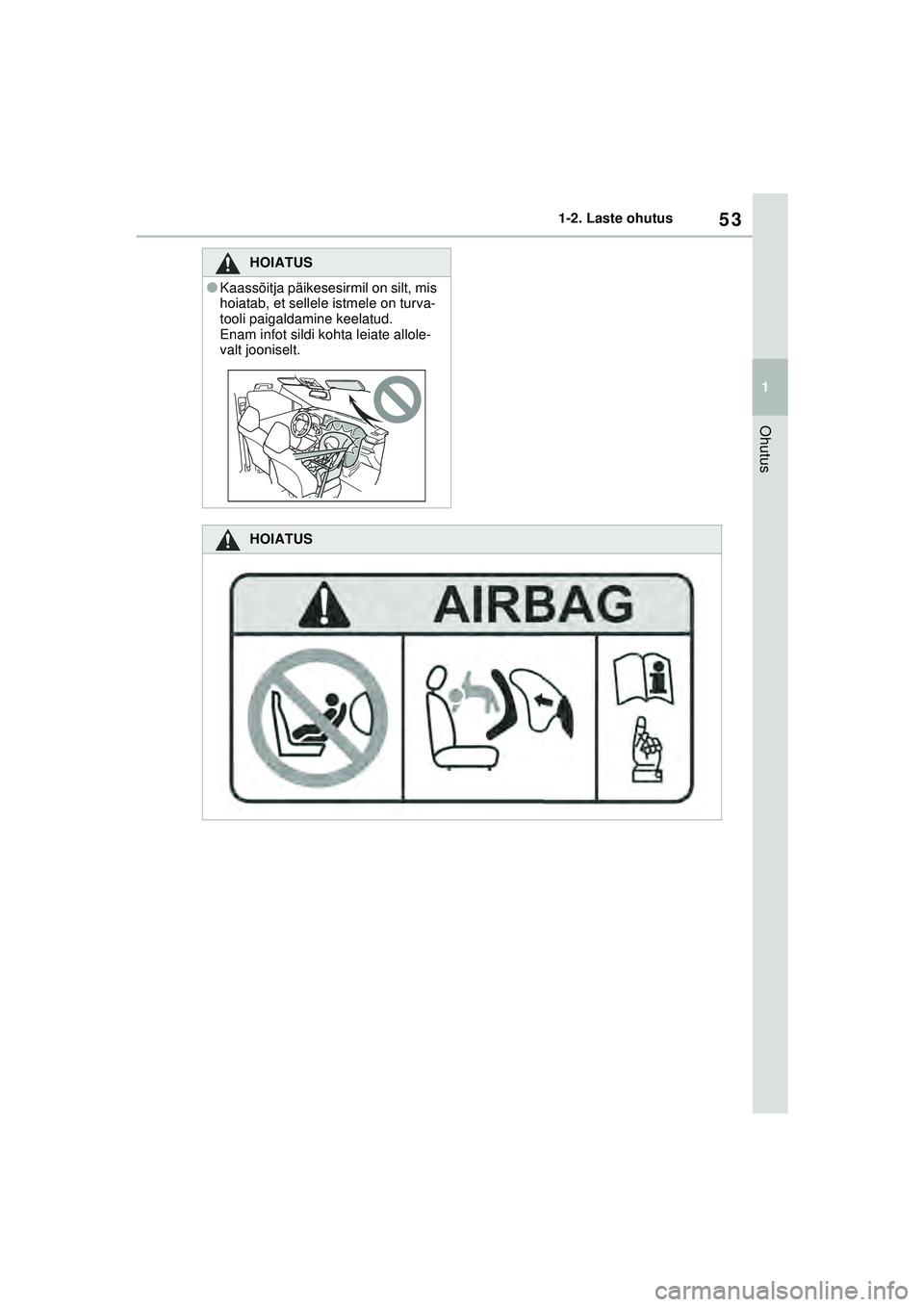

53
1
1-2. Laste ohutus
Ohutus
HOIATUS
●Kaassõitja päikesesirmil on silt, mis
hoiatab, et sellele istmele on turva-
tooli paigaldamine keelatud.
Enam infot sildi kohta leiate allole-
valt jooniselt.
HOIATUS
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 53 Sunday, February 28, 2021 10:52 AM

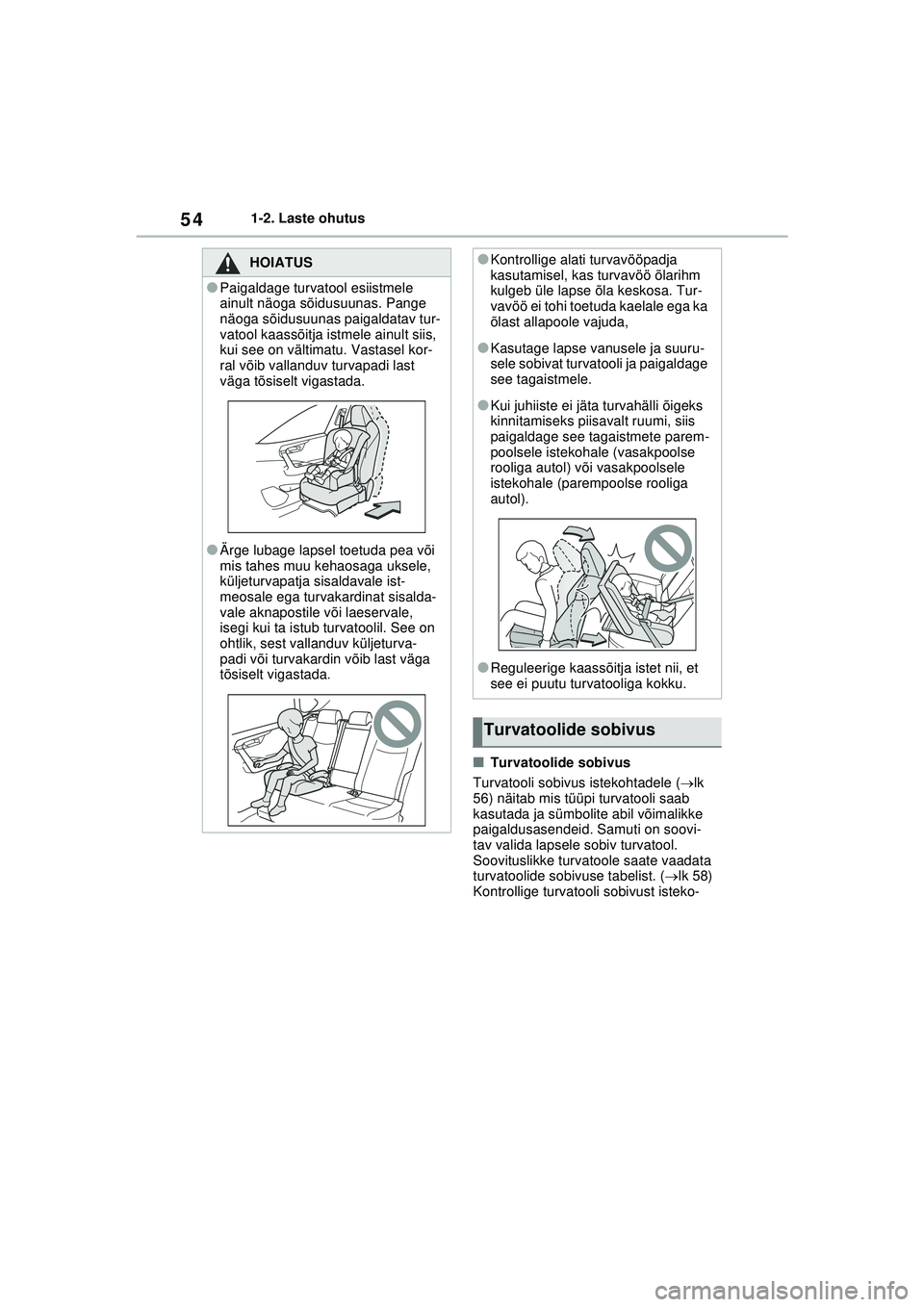

541-2. Laste ohutus
■Turvatoolide sobivus
Turvatooli sobivus istekohtadele ( lk
56) näitab mis tüüpi turvatooli saab
kasutada ja sümbolite abil võimalikke
paigaldusasendeid. Samuti on soovi-
tav valida lapsele sobiv turvatool.
Soovituslikke turvatoole saate vaadata
turvatoolide sobivuse tabelist. ( lk 58)
Kontrollige turvatooli sobivust isteko-
HOIATUS
●Paigaldage turvatool esiistmele
ainult näoga sõidusuunas. Pange
näoga sõidusuunas paigaldatav tur-
vatool kaassõitja istmele ainult siis,
kui see on vältimatu. Vastasel kor-
ral võib vallanduv turvapadi last
väga tõsiselt vigastada.
●Ärge lubage lapsel toetuda pea või
mis tahes muu kehaosaga uksele,
küljeturvapatja sisaldavale ist-
meosale ega turvakardinat sisalda-
vale aknapostile või laeservale,
isegi kui ta istub turvatoolil. See on
ohtlik, sest vallanduv küljeturva-
padi või turvakardin võib last väga
tõsiselt vigastada.
●Kontrollige alati turvavööpadja
kasutamisel, kas turvavöö õlarihm
kulgeb üle lapse õla keskosa. Tur-
vavöö ei tohi toetuda kaelale ega ka
õlast allapoole vajuda,
●Kasutage lapse vanusele ja suuru-
sele sobivat turvatooli ja paigaldage
see tagaistmele.
●Kui juhiiste ei jäta turvahälli õigeks
kinnitamiseks piisavalt ruumi, siis
paigaldage see tagaistmete parem-
poolsele istekohale (vasakpoolse
rooliga autol) või vasakpoolsele
istekohale (parempoolse rooliga
autol).
●Reguleerige kaassõitja istet nii, et
see ei puutu turvatooliga kokku.
Turvatoolide sobivus
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 54 Sunday, February 28, 2021 10:52 AM

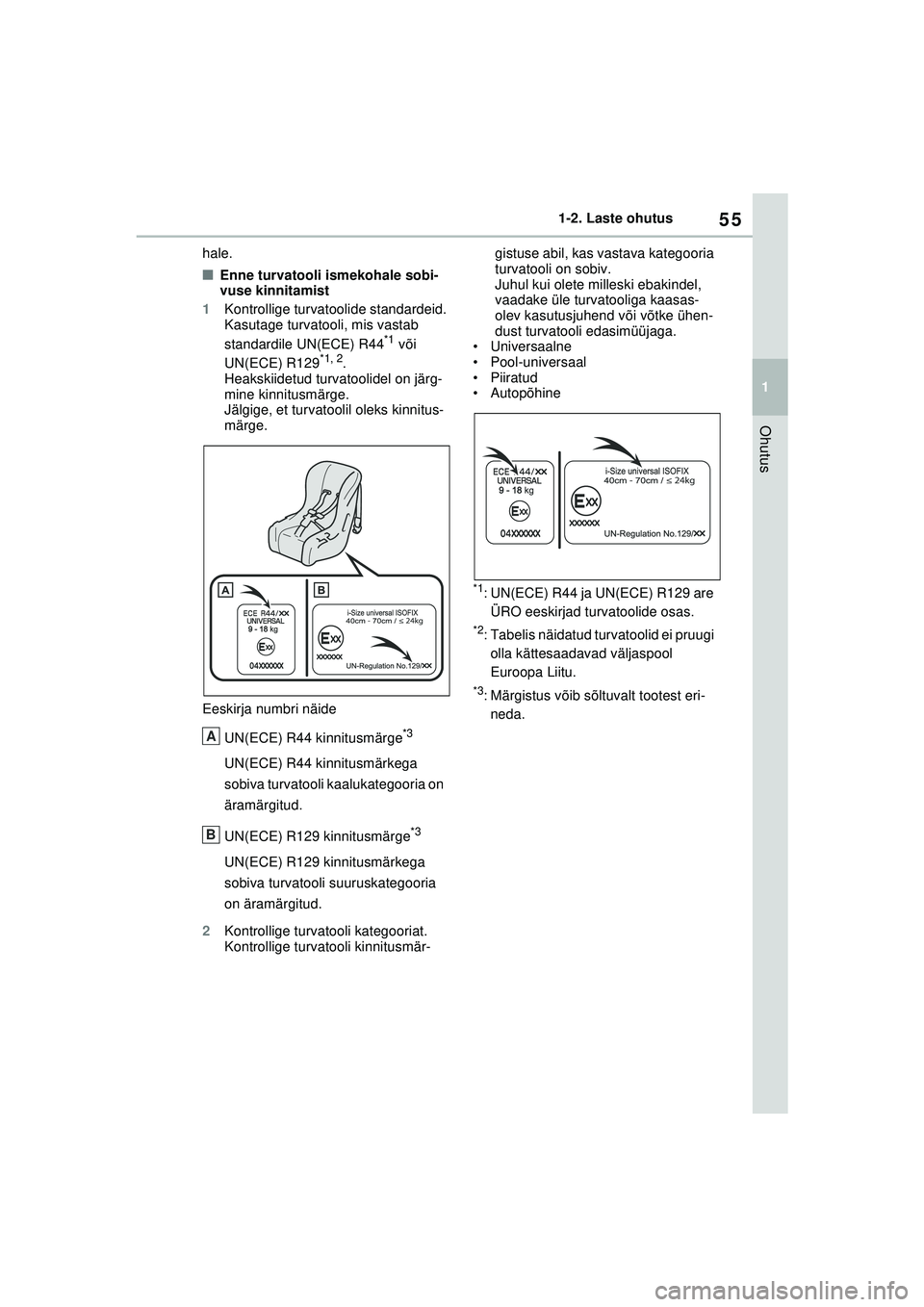

55
1
1-2. Laste ohutus
Ohutus
hale.
■Enne turvatooli ismekohale sobi-
vuse kinnitamist
1 Kontrollige turvatoolide standardeid.
Kasutage turvatooli, mis vastab
standardile UN(ECE) R44
*1 või
UN(ECE) R129*1, 2.
Heakskiidetud turvatoolidel on järg-
mine kinnitusmärge.
Jälgige, et turvatoolil oleks kinnitus-
märge.
Eeskirja numbri näide UN(ECE) R44 kinnitusmärge
*3
UN(ECE) R44 kinnitusmärkega
sobiva turvatooli kaalukategooria on
äramärgitud.
UN(ECE) R129 kinnitusmärge
*3
UN(ECE) R129 kinnitusmärkega
sobiva turvatooli suuruskategooria
on äramärgitud.
2 Kontrollige turvatooli kategooriat.
Kontrollige turvatooli kinnitusmär- gistuse abil, kas vastava kategooria
turvatooli on sobiv.
Juhul kui olete milleski ebakindel,
vaadake üle turvatooliga kaasas-
olev kasutusjuhend või võtke ühen-
dust turvatooli edasimüüjaga.
• Universaalne
• Pool-universaal
• Piiratud
• Autopõhine
*1: UN(ECE) R44 ja UN(ECE) R129 are
ÜRO eeskirjad turvatoolide osas.
*2: Tabelis näidatud turvatoolid ei pruugi olla kättesaadavad väljaspool
Euroopa Liitu.
*3: Märgistus võib sõltuvalt tootest eri-neda.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 55 Sunday, February 28, 2021 10:52 AM

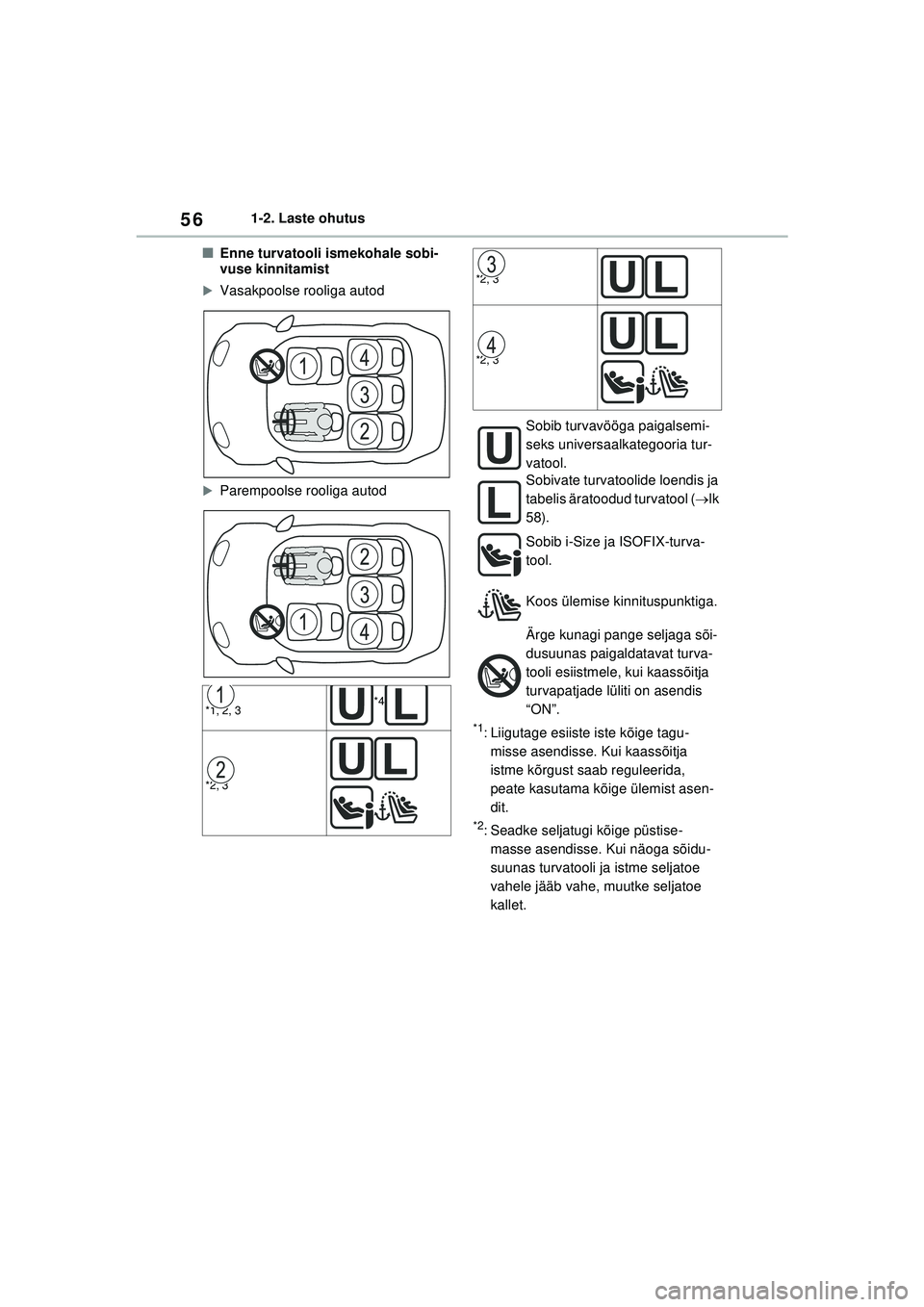

561-2. Laste ohutus
■Enne turvatooli ismekohale sobi-
vuse kinnitamist
XVasakpoolse rooliga autod
XParempoolse rooliga autod
*1: Liigutage esiiste iste kõige tagu-misse asendisse. Kui kaassõitja
istme kõrgust saab reguleerida,
peate kasutama kõige ülemist asen-
dit.
*2: Seadke seljatugi kõige püstise-masse asendisse. Kui näoga sõidu-
suunas turvatooli ja istme seljatoe
vahele jääb vahe, muutke seljatoe
kallet.
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Sobib turvavööga paigalsemi-
seks universaalkategooria tur-
vatool.
Sobivate turvatoolide loendis ja
tabelis äratoodud turvatool ( lk
58).
Sobib i-Size ja ISOFIX-turva-
tool.
Koos ülemise kinnituspunktiga.
Ärge kunagi pange seljaga sõi-
dusuunas paigaldatavat turva-
tooli esiistmele, kui kaassõitja
turvapatjade lüliti on asendis
“ON”.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 56 Sunday, February 28, 2021 10:52 AM

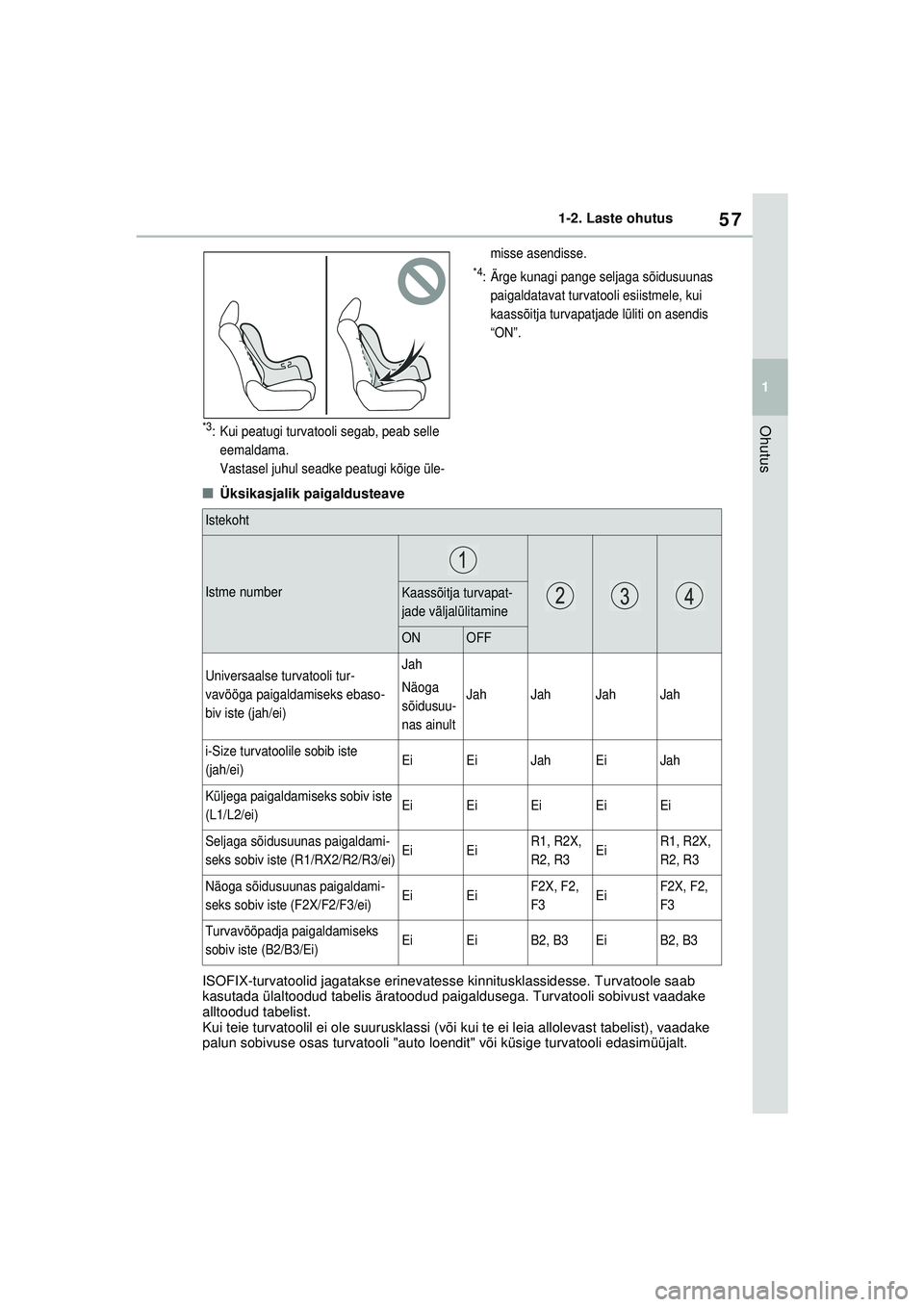

57
1
1-2. Laste ohutus
Ohutus*3: Kui peatugi turvatooli segab, peab selle
eemaldama.
Vastasel juhul seadke peatugi kõige üle- misse asendisse.
*4: Ärge kunagi pange seljaga sõidusuunas
paigaldatavat turvatooli esiistmele, kui
kaassõitja turvapatjade lüliti on asendis
“ON”.
■Üksikasjalik paigaldusteave
ISOFIX-turvatoolid jagatakse erinevatesse kinnitusklassidesse. Turvatoole saab
kasutada ülaltoodud tabelis äratoodud paigaldusega. Turvatooli sobivust vaadake
alltoodud tabelist.
Kui teie turvatoolil ei ole suurusklassi (või kui te ei leia allolevast tabelist), v aadake
palun sobivuse osas turvatooli "auto loendit" või küsige turvatooli edasimüüjalt.
Istekoht
Istme numberKaassõitja turvapat-
jade väljalülitamine
ONOFF
Universaalse turvatooli tur-
vavööga paigaldamiseks ebaso-
biv iste (jah/ei)Jah
Näoga
sõidusuu-
nas ainult
JahJahJahJah
i-Size turvatoolile sobib iste
(jah/ei)EiEiJahEiJah
Küljega paigaldamiseks sobiv iste
(L1/L2/ei)EiEiEiEiEi
Seljaga sõidusuunas paigaldami-
seks sobiv iste (R1/RX2/R2/R3/ei)EiEiR1, R2X,
R2, R3EiR1, R2X,
R2, R3
Näoga sõidusuunas paigaldami-
seks sobiv iste (F2X/F2/F3/ei)EiEiF2X, F2,
F3EiF2X, F2,
F3
Turvavööpadja paigaldamiseks
sobiv iste (B2/B3/Ei)EiEiB2, B3EiB2, B3
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 57 Sunday, February 28, 2021 10:52 AM

581-2. Laste ohutus

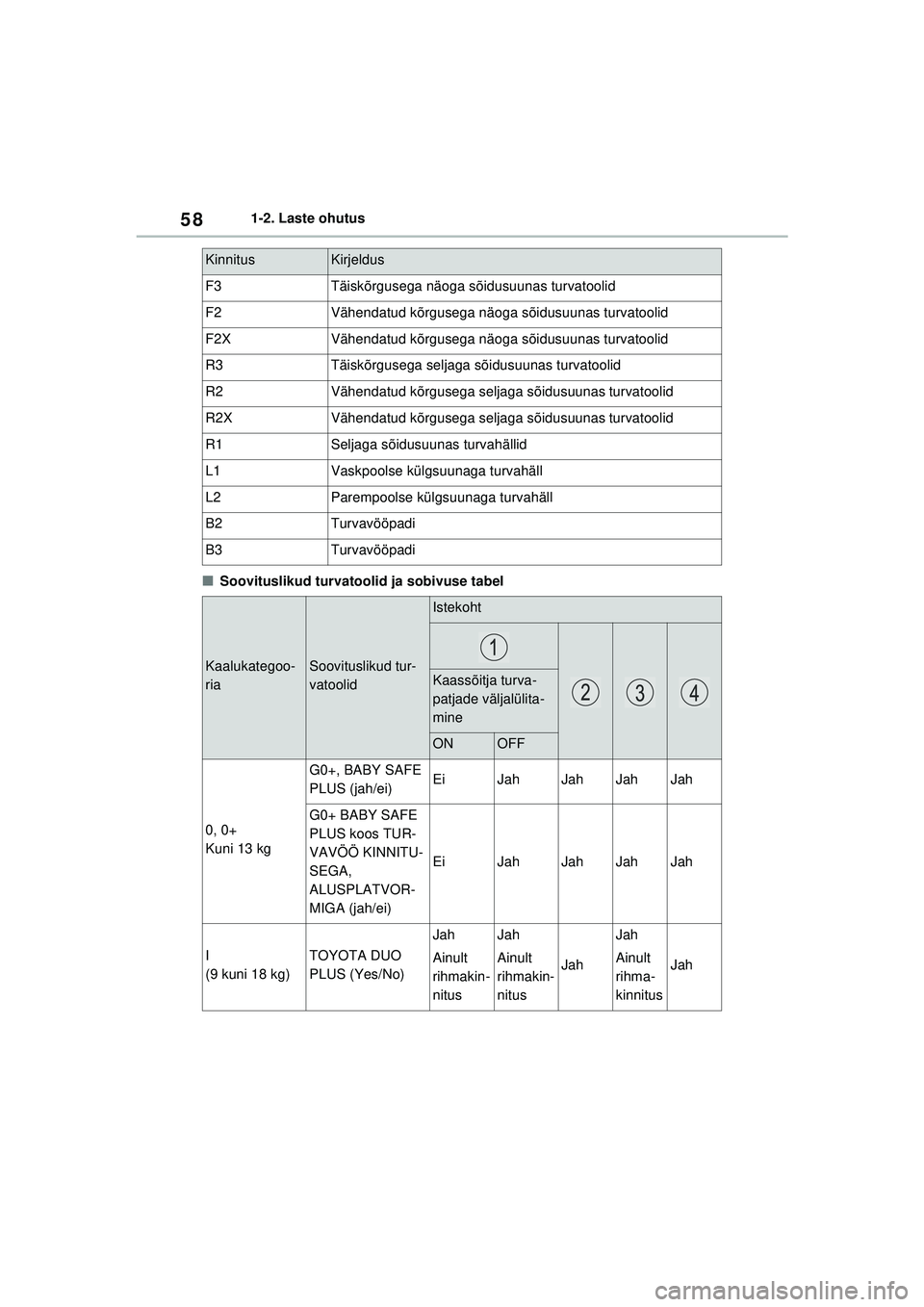

■Soovituslikud turvatoolid ja sobivuse tabel
KinnitusKirjeldus
F3Täiskõrgusega näoga sõidusuunas turvatoolid
F2Vähendatud kõrgusega näoga sõidusuunas turvatoolid
F2XVähendatud kõrgusega näoga sõidusuunas turvatoolid
R3Täiskõrgusega seljaga sõidusuunas turvatoolid
R2Vähendatud kõrgusega seljaga sõidusuunas turvatoolid
R2XVähendatud kõrgusega seljaga sõidusuunas turvatoolid
R1Seljaga sõidusuunas turvahällid
L1Vaskpoolse külgsuunaga turvahäll
L2Parempoolse külgsuunaga turvahäll
B2Turvavööpadi
B3Turvavööpadi
Kaalukategoo-
riaSoovituslikud tur-
vatoolid
Istekoht
Kaassõitja turva-
patjade väljalülita-
mine
ONOFF
0, 0+
Kuni 13 kg
G0+, BABY SAFE
PLUS (jah/ei)EiJahJahJahJah
G0+ BABY SAFE
PLUS koos TUR-
VAVÖÖ KINNITU-
SEGA,
ALUSPLATVOR-
MIGA (jah/ei)
EiJahJahJahJah
I
(9 kuni 18 kg)TOYOTA DUO
PLUS (Yes/No)
Jah
Ainult
rihmakin-
nitusJah
Ainult
rihmakin-
nitus
Jah
Jah
Ainult
rihma-
kinnitus
Jah
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 58 Sunday, February 28, 2021 10:52 AM

59
1
1-2. Laste ohutus
Ohutus

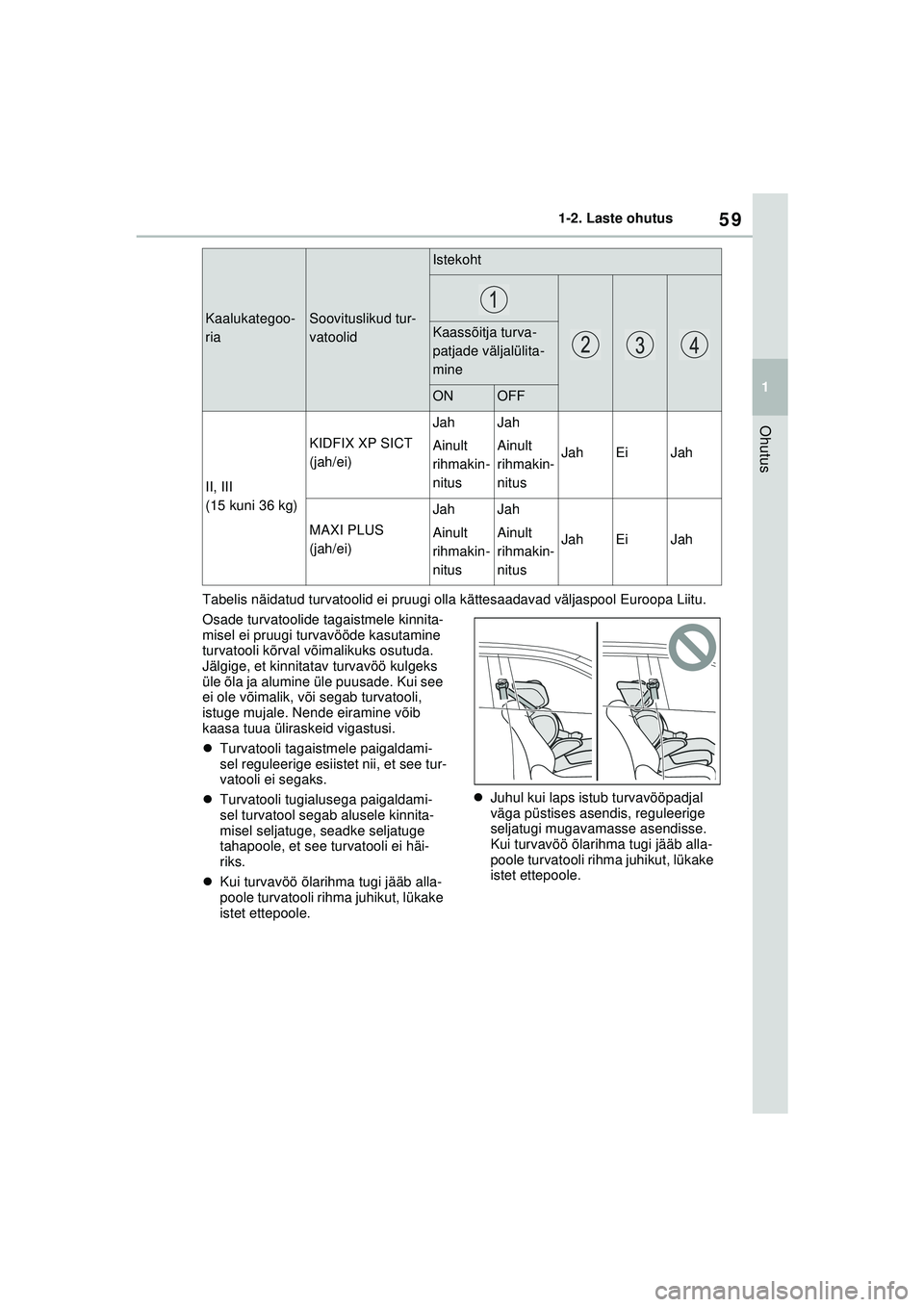

Tabelis näidatud turvatoolid ei pruugi olla kättesaadavad väljaspool Euroopa Liitu.
Osade turvatoolide tagaistmele kinnita-
misel ei pruugi turvavööde kasutamine
turvatooli kõrval võimalikuks osutuda.
Jälgige, et kinnitatav turvavöö kulgeks
üle õla ja alumine üle puusade. Kui see
ei ole võimalik, või segab turvatooli,
istuge mujale. Nende eiramine võib
kaasa tuua üliraskeid vigastusi.

Turvatooli tagaistmele paigaldami-
sel reguleerige esiistet nii, et see tur-
vatooli ei segaks.
 Turvatooli tugialusega paigaldami-
sel turvatool segab alusele kinnita-
misel seljatuge, seadke seljatuge
tahapoole, et see turvatooli ei häi-
riks.
 Kui turvavöö õlarihma tugi jääb alla-
poole turvatooli rihma juhikut, lükake
istet ettepoole. 
Juhul kui laps istub turvavööpadjal
väga püstises asendis, reguleerige
seljatugi mugavamasse asendisse.
Kui turvavöö õlarihma tugi jääb alla-
poole turvatooli rihma juhikut, lükake
istet ettepoole.
II, III
(15 kuni 36 kg)
KIDFIX XP SICT
(jah/ei)
Jah
Ainult
rihmakin-
nitusJah
Ainult
rihmakin-
nitus
JahEiJah
MAXI PLUS
(jah/ei)
Jah
Ainult
rihmakin-
nitusJah
Ainult
rihmakin-
nitus
JahEiJah
Kaalukategoo-
riaSoovituslikud tur-
vatoolid
Istekoht
Kaassõitja turva-
patjade väljalülita-
mine
ONOFF
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 59 Sunday, February 28, 2021 10:52 AM
