401-1. Ohutu kasutamine
Kaitsevad juhi, kaassõitja ja tagaistmete välimistel istekohtadel istujate pead.

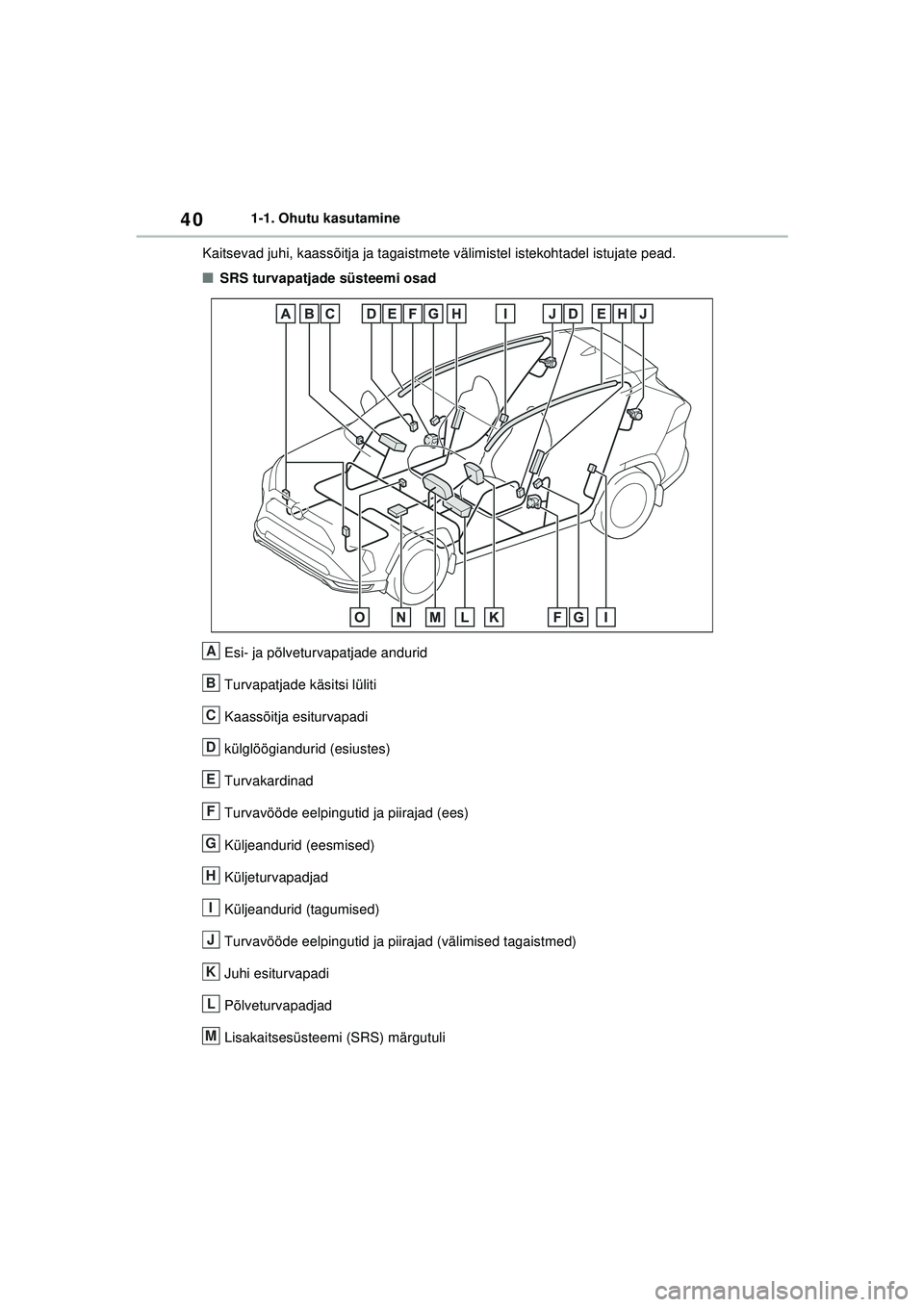

■SRS turvapatjade süsteemi osad
Esi- ja põlveturvapatjade andurid
Turvapatjade käsitsi lüliti
Kaassõitja esiturvapadi
külglöögiandurid (esiustes)
Turvakardinad
Turvavööde eelpingutid ja piirajad (ees)
Küljeandurid (eesmised)
Küljeturvapadjad
Küljeandurid (tagumised)
Turvavööde eelpingutid ja piirajad (välimised tagaistmed)
Juhi esiturvapadi
Põlveturvapadjad
Lisakaitsesüsteemi (SRS) märgutuli
A
B
C
D
E
F
G
H
I
J
K
L
M
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 40 Sunday, February 28, 2021 10:52 AM

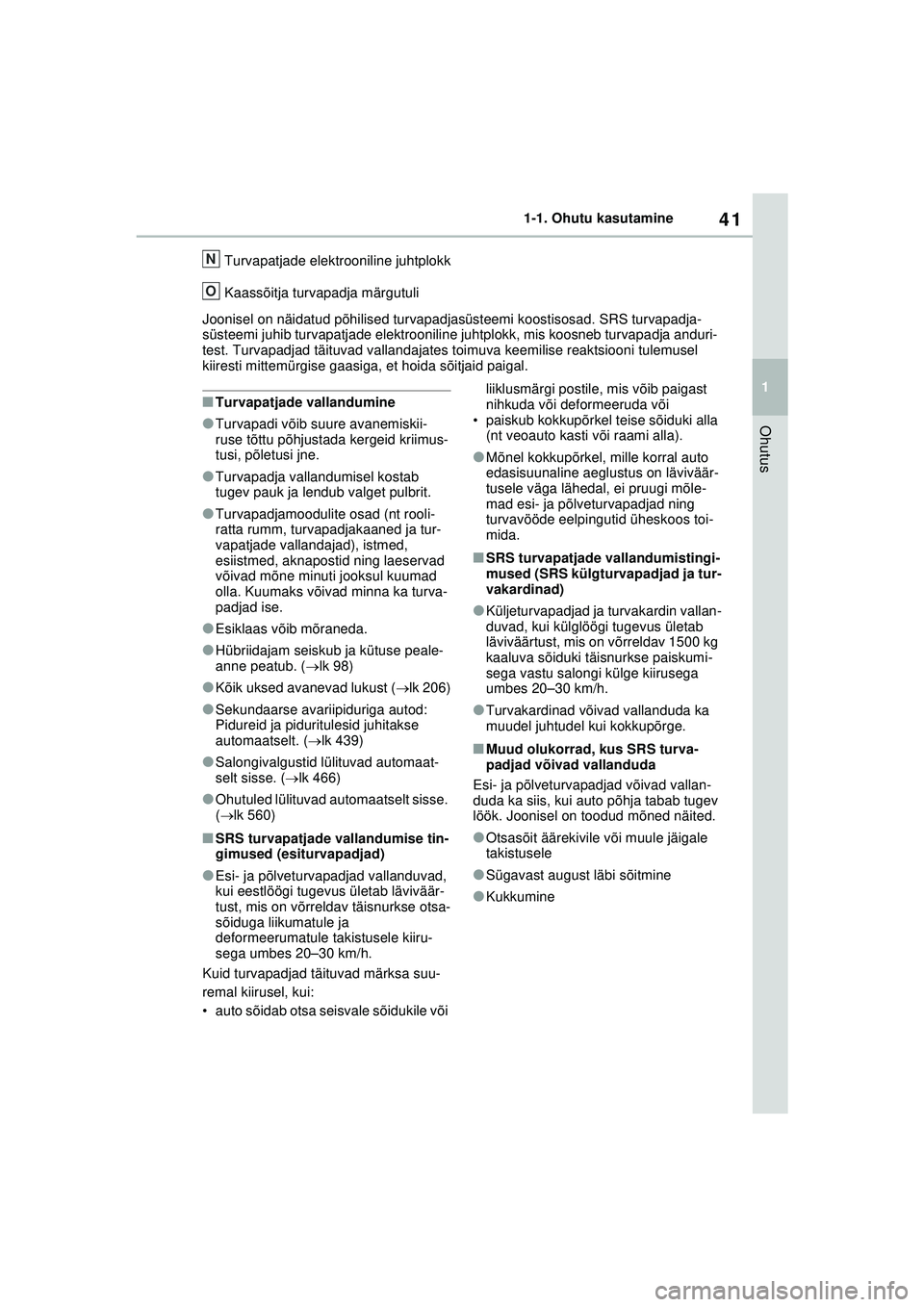

41
1
1-1. Ohutu kasutamine
Ohutus
Turvapatjade elektrooniline juhtplokk
Kaassõitja turvapadja märgutuli
Joonisel on näidatud põhilised turvapadjasüsteemi koostisosad. SRS turvapadja-
süsteemi juhib turvapatjade elektrooniline juhtplokk, mis koosneb turvapadja anduri-
test. Turvapadjad täituvad vallandajates toimuva keemilise reaktsiooni tulemusel
kiiresti mittemürgise gaasiga, et hoida sõitjaid paigal.
■Turvapatjade vallandumine
●Turvapadi võib suure avanemiskii-
ruse tõttu põhjustada kergeid kriimus-
tusi, põletusi jne.
●Turvapadja vallandumisel kostab
tugev pauk ja lendub valget pulbrit.
●Turvapadjamoodulite osad (nt rooli-
ratta rumm, turvapadjakaaned ja tur-
vapatjade vallandajad), istmed,
esiistmed, aknapostid ning laeservad
võivad mõne minuti jooksul kuumad
olla. Kuumaks võivad minna ka turva-
padjad ise.
●Esiklaas võib mõraneda.
●Hübriidajam seiskub ja kütuse peale-
anne peatub. ( lk 98)
●Kõik uksed avanevad lukust ( lk 206)
●Sekundaarse avariipiduriga autod:
Pidureid ja piduritulesid juhitakse
automaatselt. ( lk 439)
●Salongivalgustid lülituvad automaat-
selt sisse. ( lk 466)
●Ohutuled lülituvad automaatselt sisse.
( lk 560)
■SRS turvapatjade vallandumise tin-
gimused (esiturvapadjad)
●Esi- ja põlveturvapadjad vallanduvad,
kui eestlöögi tugevus ületab läviväär-
tust, mis on võrreldav täisnurkse otsa-
sõiduga liikumatule ja
deformeerumatule takistusele kiiru-
sega umbes 20–30 km/h.
Kuid turvapadjad täituvad märksa suu-
remal kiirusel, kui:
• auto sõidab otsa seisvale sõidukile või liiklusmärgi postile, mis võib paigast
nihkuda või deformeeruda või
• paiskub kokkupõrkel teise sõiduki alla (nt veoauto kasti või raami alla).
●Mõnel kokkupõrkel, mille korral auto
edasisuunaline aeglustus on läviväär-
tusele väga lähedal, ei pruugi mõle-
mad esi- ja põlveturvapadjad ning
turvavööde eelpingutid üheskoos toi-
mida.
■SRS turvapatjade vallandumistingi-
mused (SRS külgturvapadjad ja tur-
vakardinad)
●Küljeturvapadjad ja turvakardin vallan-
duvad, kui külglöögi tugevus ületab
läviväärtust, mis on võrreldav 1500 kg
kaaluva sõiduki täisnurkse paiskumi-
sega vastu salongi külge kiirusega
umbes 20–30 km/h.
●Turvakardinad võivad vallanduda ka
muudel juhtudel kui kokkupõrge.
■Muud olukorrad, kus SRS turva-
padjad võivad vallanduda
Esi- ja põlveturvapadjad võivad vallan-
duda ka siis, kui auto põhja tabab tugev
löök. Joonisel on toodud mõned näited.
●Otsasõit äärekivile või muule jäigale
takistusele
●Sügavast august läbi sõitmine
●Kukkumine
N
O
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 41 Sunday, February 28, 2021 10:52 AM

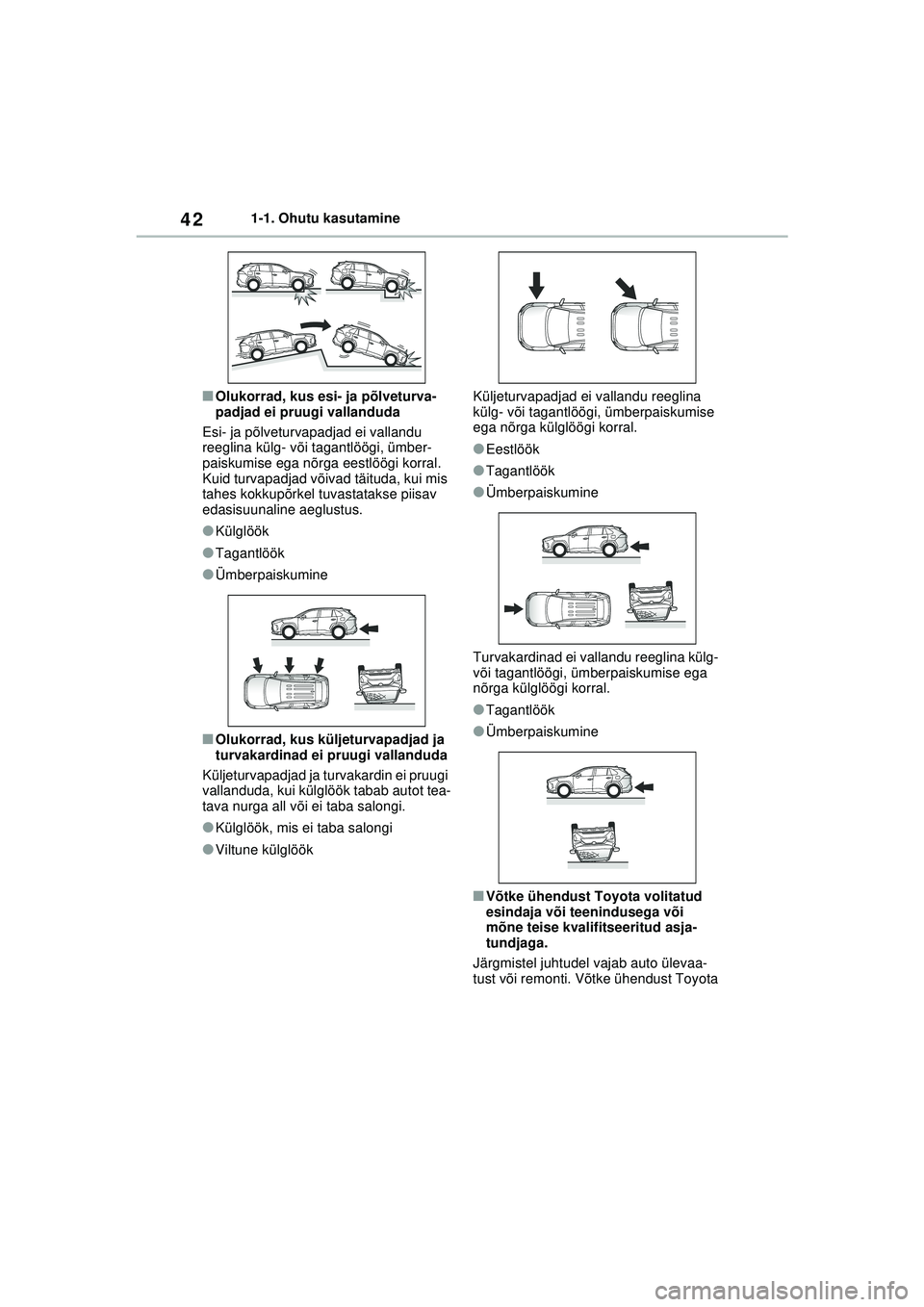

421-1. Ohutu kasutamine
■Olukorrad, kus esi- ja põlveturva-
padjad ei pruugi vallanduda
Esi- ja põlveturvapadjad ei vallandu
reeglina külg- või tagantlöögi, ümber-
paiskumise ega nõrga eestlöögi korral.
Kuid turvapadjad võivad täituda, kui mis
tahes kokkupõrkel tuvastatakse piisav
edasisuunaline aeglustus.
●Külglöök
●Tagantlöök
●Ümberpaiskumine
■Olukorrad, kus küljeturvapadjad ja
turvakardinad ei pruugi vallanduda
Küljeturvapadjad ja turvakardin ei pruugi
vallanduda, kui külglöök tabab autot tea-
tava nurga all või ei taba salongi.
●Külglöök, mis ei taba salongi
●Viltune külglöök Küljeturvapadjad ei vallandu reeglina
külg- või tagantlöögi, ümberpaiskumise
ega nõrga külglöögi korral.
●Eestlöök
●Tagantlöök
●Ümberpaiskumine
Turvakardinad ei vallandu reeglina külg-
või tagantlöögi, ümberpaiskumise ega
nõrga külglöögi korral.
●Tagantlöök
●Ümberpaiskumine
■Võtke ühendust Toyota volitatud
esindaja või teenindusega või
mõne teise kvalifitseeritud asja-
tundjaga.
Järgmistel juhtudel vajab auto ülevaa-
tust või remonti. Võtke ühendust Toyota
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 42 Sunday, February 28, 2021 10:52 AM

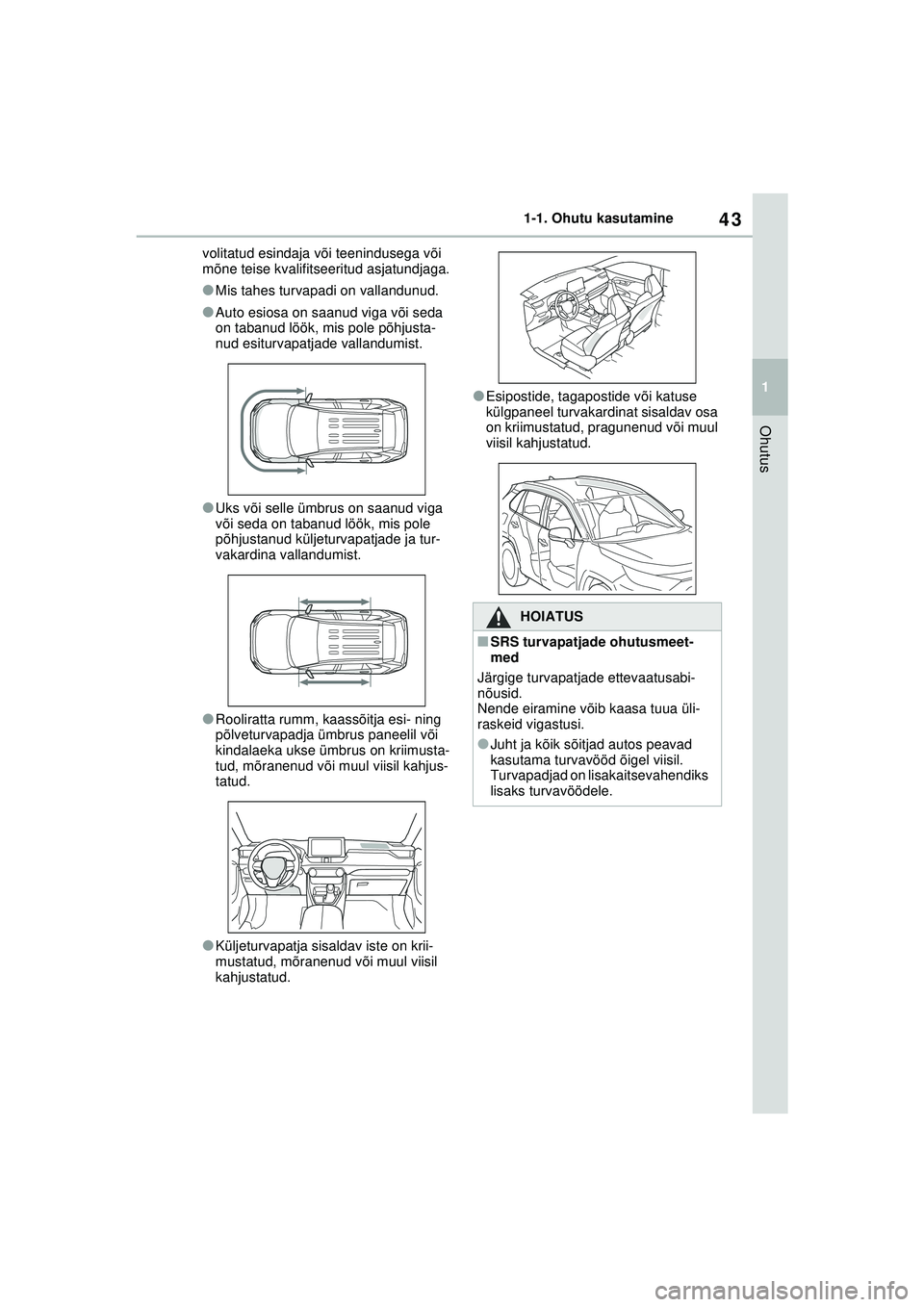

43
1
1-1. Ohutu kasutamine
Ohutus
volitatud esindaja või teenindusega või
mõne teise kvalifitseeritud asjatundjaga.
●Mis tahes turvapadi on vallandunud.
●Auto esiosa on saanud viga või seda
on tabanud löök, mis pole põhjusta-
nud esiturvapatjade vallandumist.
●Uks või selle ümbrus on saanud viga
või seda on tabanud löök, mis pole
põhjustanud küljeturvapatjade ja tur-
vakardina vallandumist.
●Rooliratta rumm, kaassõitja esi- ning
põlveturvapadja ümbrus paneelil või
kindalaeka ukse ümbrus on kriimusta-
tud, mõranenud või muul viisil kahjus-
tatud.
●Küljeturvapatja sisaldav iste on krii-
mustatud, mõranenud või muul viisil
kahjustatud.
●Esipostide, tagapostide või katuse
külgpaneel turvakardinat sisaldav osa
on kriimustatud, pragunenud või muul
viisil kahjustatud.
HOIATUS
■SRS turvapatjade ohutusmeet-
med
Järgige turvapatjade ettevaatusabi-
nõusid.
Nende eiramine võib kaasa tuua üli-
raskeid vigastusi.
●Juht ja kõik sõitjad autos peavad
kasutama turvavööd õigel viisil.
Turvapadjad on lisakaitsevahendiks
lisaks turvavöödele.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 43 Sunday, February 28, 2021 10:52 AM

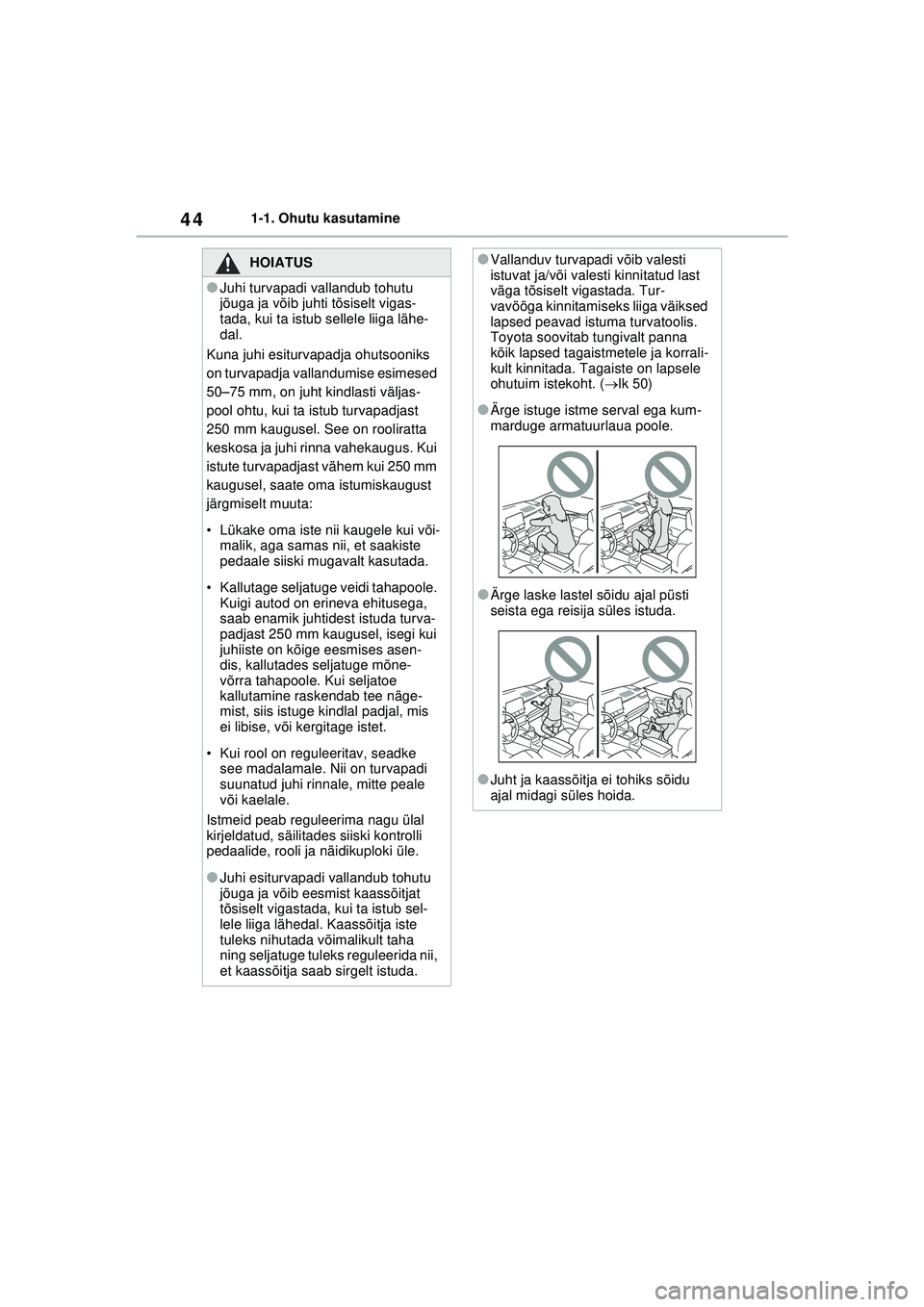

441-1. Ohutu kasutamine
HOIATUS
●Juhi turvapadi vallandub tohutu
jõuga ja võib juhti tõsiselt vigas-
tada, kui ta istub sellele liiga lähe-
dal.
Kuna juhi esiturvapadja ohutsooniks
on turvapadja vallandumise esimesed
50–75 mm, on juht kindlasti väljas-
pool ohtu, kui ta istub turvapadjast
250 mm kaugusel. See on rooliratta
keskosa ja juhi rinna vahekaugus. Kui
istute turvapadjast vähem kui 250 mm
kaugusel, saate oma istumiskaugust
järgmiselt muuta:
• Lükake oma iste nii kaugele kui või- malik, aga samas nii, et saakiste
pedaale siiski mugavalt kasutada.
• Kallutage seljatuge veidi tahapoole. Kuigi autod on erineva ehitusega,
saab enamik juhtidest istuda turva-
padjast 250 mm kaugusel, isegi kui
juhiiste on kõige eesmises asen-
dis, kallutades seljatuge mõne-
võrra tahapoole. Kui seljatoe
kallutamine raskendab tee näge-
mist, siis istuge kindlal padjal, mis
ei libise, või kergitage istet.
• Kui rool on reguleeritav, seadke see madalamale. Nii on turvapadi
suunatud juhi rinnale, mitte peale
või kaelale.
Istmeid peab reguleerima nagu ülal
kirjeldatud, säilitades siiski kontrolli
pedaalide, rooli ja näidikuploki üle.
●Juhi esiturvapadi vallandub tohutu
jõuga ja võib eesmist kaassõitjat
tõsiselt vigastada, kui ta istub sel-
lele liiga lähedal. Kaassõitja iste
tuleks nihutada võimalikult taha
ning seljatuge tuleks reguleerida nii,
et kaassõitja saab sirgelt istuda.
●Vallanduv turvapadi võib valesti
istuvat ja/või valesti kinnitatud last
väga tõsiselt vigastada. Tur-
vavööga kinnitamiseks liiga väiksed
lapsed peavad istuma turvatoolis.
Toyota soovitab tungivalt panna
kõik lapsed tagaistmetele ja korrali-
kult kinnitada. Tagaiste on lapsele
ohutuim istekoht. ( lk 50)
●Ärge istuge istme serval ega kum-
marduge armatuurlaua poole.
●Ärge laske lastel sõidu ajal püsti
seista ega reisija süles istuda.
●Juht ja kaassõitja ei tohiks sõidu
ajal midagi süles hoida.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 44 Sunday, February 28, 2021 10:52 AM

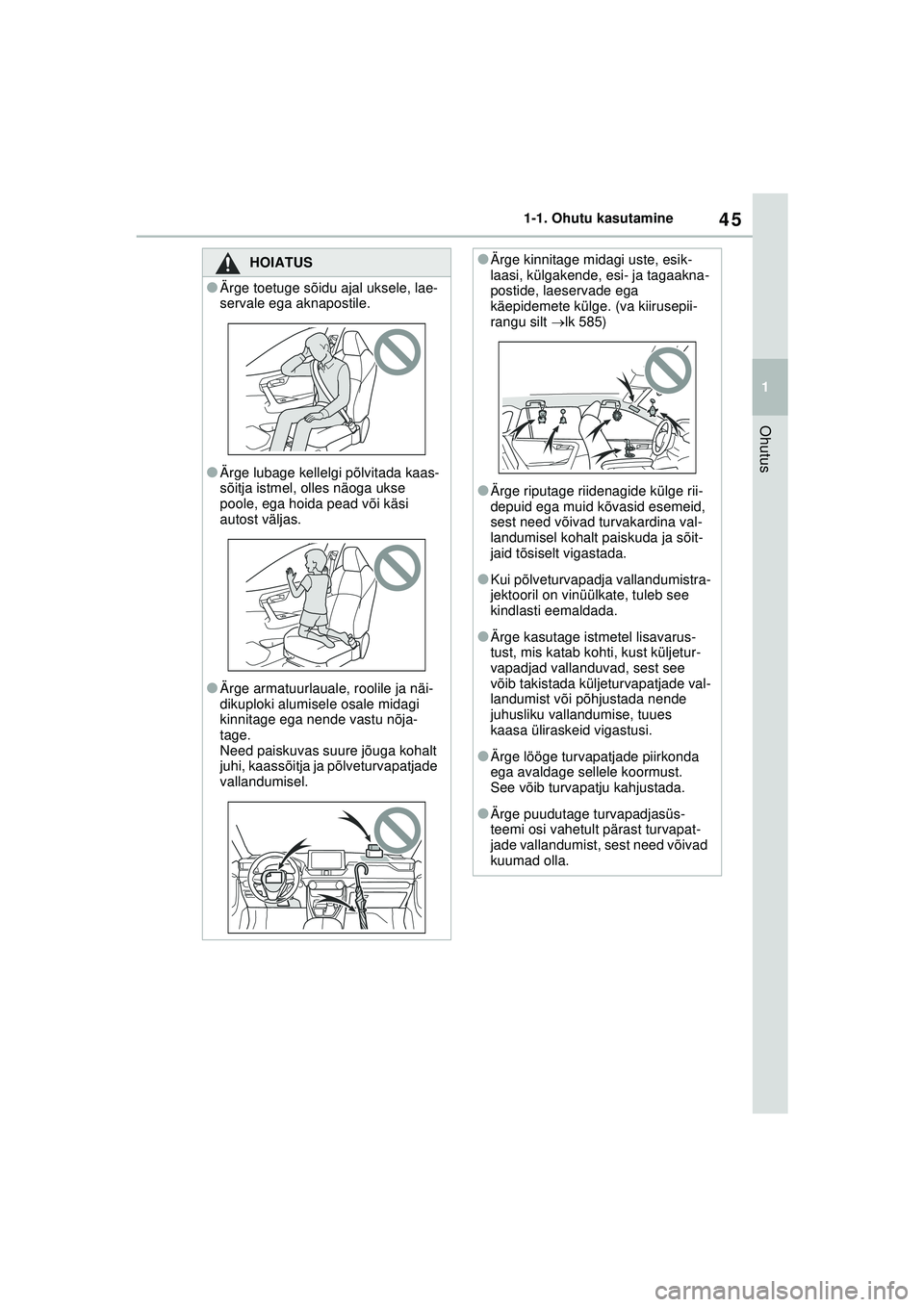

45
1
1-1. Ohutu kasutamine
Ohutus
HOIATUS
●Ärge toetuge sõidu ajal uksele, lae-
servale ega aknapostile.
●Ärge lubage kellelgi põlvitada kaas-
sõitja istmel, olles näoga ukse
poole, ega hoida pead või käsi
autost väljas.
●Ärge armatuurlauale, roolile ja näi-
dikuploki alumisele osale midagi
kinnitage ega nende vastu nõja-
tage.
Need paiskuvas suure jõuga kohalt
juhi, kaassõitja ja põlveturvapatjade
vallandumisel.
●Ärge kinnitage midagi uste, esik-
laasi, külgakende, esi- ja tagaakna-
postide, laeservade ega
käepidemete külge. (va kiirusepii-
rangu silt 
lk 585)
●Ärge riputage riidenagide külge rii-
depuid ega muid kõvasid esemeid,
sest need võivad turvakardina val-
landumisel kohalt paiskuda ja sõit-
jaid tõsiselt vigastada.
●Kui põlveturvapadja vallandumistra-
jektooril on vinüülkate, tuleb see
kindlasti eemaldada.
●Ärge kasutage istmetel lisavarus-
tust, mis katab kohti, kust küljetur-
vapadjad vallanduvad, sest see
võib takistada küljeturvapatjade val-
landumist või põhjustada nende
juhusliku vallandumise, tuues
kaasa üliraskeid vigastusi.
●Ärge lööge turvapatjade piirkonda
ega avaldage sellele koormust.
See võib turvapatju kahjustada.
●Ärge puudutage turvapadjasüs-
teemi osi vahetult pärast turvapat-
jade vallandumist, sest need võivad
kuumad olla.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 45 Sunday, February 28, 2021 10:52 AM

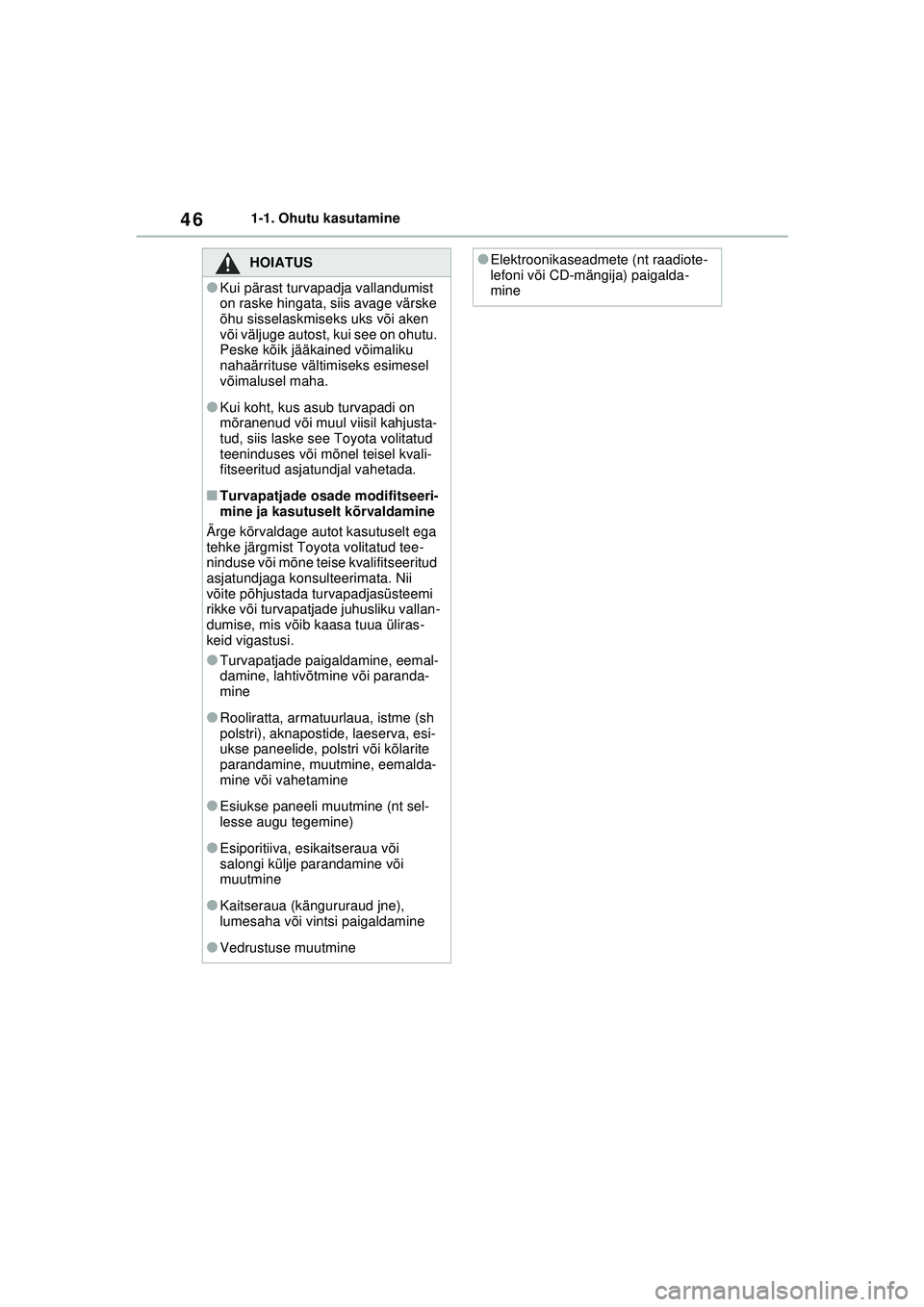

461-1. Ohutu kasutamine
HOIATUS
●Kui pärast turvapadja vallandumist
on raske hingata, siis avage värske
õhu sisselaskmiseks uks või aken
või väljuge autost, kui see on ohutu.
Peske kõik jääkained võimaliku
nahaärrituse vältimiseks esimesel
võimalusel maha.
●Kui koht, kus asub turvapadi on
mõranenud või muul viisil kahjusta-
tud, siis laske see Toyota volitatud
teeninduses või mõnel teisel kvali-
fitseeritud asjatundjal vahetada.
■Turvapatjade osade modifitseeri-
mine ja kasutuselt kõrvaldamine
Ärge kõrvaldage autot kasutuselt ega
tehke järgmist Toyota volitatud tee-
ninduse või mõne teise kvalifitseeritud
asjatundjaga konsulteerimata. Nii
võite põhjustada turvapadjasüsteemi
rikke või turvapatjade juhusliku vallan-
dumise, mis võib kaasa tuua üliras -
keid vigastusi.
●Turvapatjade paigaldamine, eemal-
damine, lahtivõtmine või paranda-
mine
●Rooliratta, armatuurlaua, istme (sh
polstri), aknapostide, laeserva, esi-
ukse paneelide, polstri või kõlarite
parandamine, muutmine, eemalda-
mine või vahetamine
●Esiukse paneeli muutmine (nt sel-
lesse augu tegemine)
●Esiporitiiva, esikaitseraua või
salongi külje parandamine või
muutmine
●Kaitseraua (kängururaud jne),
lumesaha või vintsi paigaldamine
●Vedrustuse muutmine
●Elektroonikaseadmete (nt raadiote-
lefoni või CD-mängija) paigalda-
mine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 46 Sunday, February 28, 2021 10:52 AM

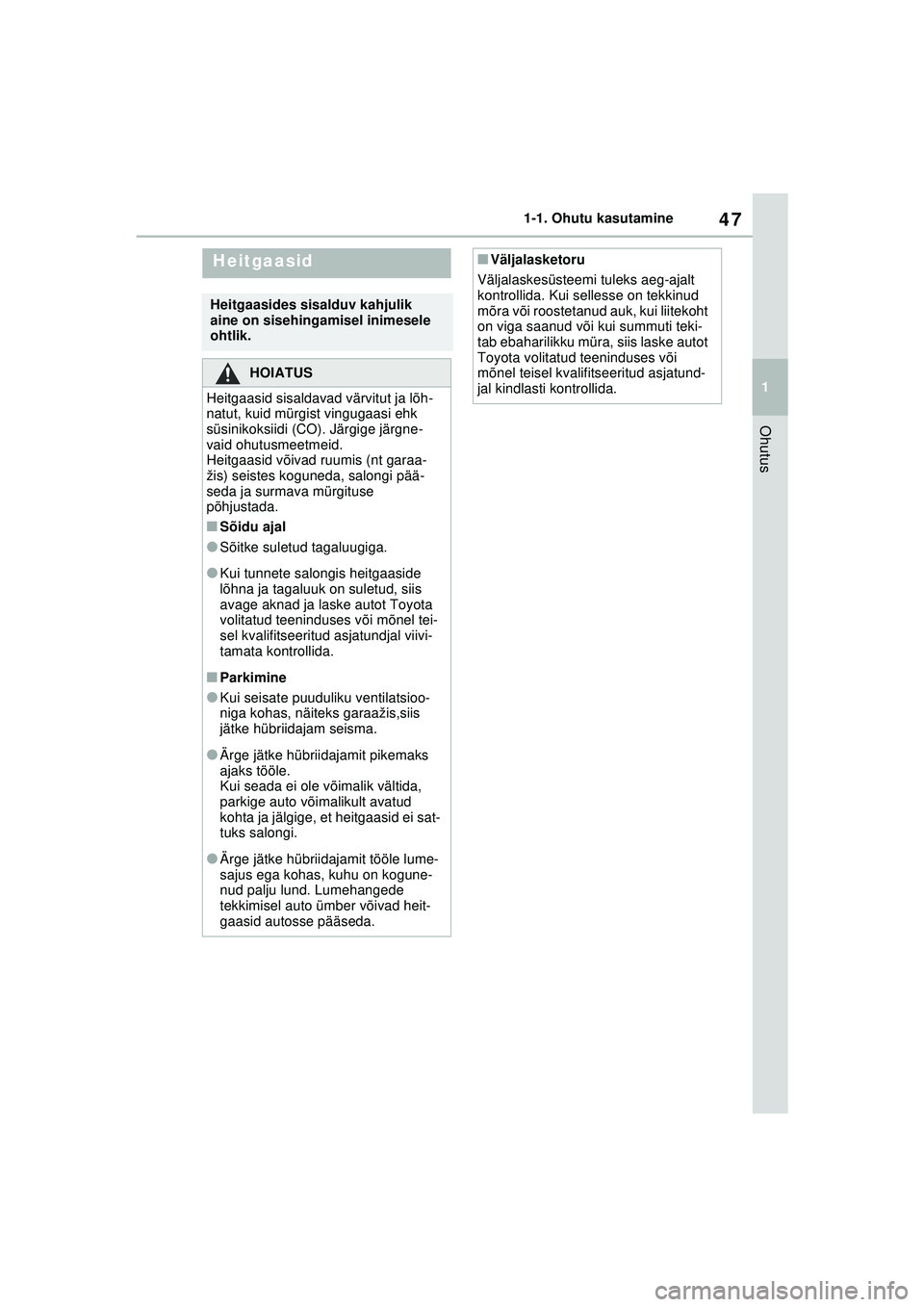

47
1
1-1. Ohutu kasutamine
Ohutus
Heitgaasid
Heitgaasides sisalduv kahjulik
aine on sisehingamisel inimesele
ohtlik.
HOIATUS
Heitgaasid sisaldavad värvitut ja lõh-
natut, kuid mürgist vingugaasi ehk
süsinikoksiidi (CO). Järgige järgne-
vaid ohutusmeetmeid.
Heitgaasid võivad ruumis (nt garaa-
žis) seistes koguneda, salongi pää-
seda ja surmava mürgituse
põhjustada.
■Sõidu ajal
●Sõitke suletud tagaluugiga.
●Kui tunnete salongis heitgaaside
lõhna ja tagaluuk on suletud, siis
avage aknad ja laske autot Toyota
volitatud teeninduses või mõnel tei-
sel kvalifitseeritud asjatundjal viivi-
tamata kontrollida.
■Parkimine
●Kui seisate puuduliku ventilatsioo-
niga kohas, näiteks garaažis,siis
jätke hübriidajam seisma.
●Ärge jätke hübriidajamit pikemaks
ajaks tööle.
Kui seada ei ole võimalik vältida,
parkige auto võimalikult avatud
kohta ja jälgige, et heitgaasid ei sat-
tuks salongi.
●Ärge jätke hübriidajamit tööle lume-
sajus ega kohas, kuhu on kogune-
nud palju lund. Lumehangede
tekkimisel auto ümber võivad heit-
gaasid autosse pääseda.
■Väljalasketoru
Väljalaskesüsteemi tuleks aeg-ajalt
kontrollida. Kui sellesse on tekkinud
mõra või roostetanud auk, kui liitekoht
on viga saanud või kui summuti teki-
tab ebaharilikku müra, siis laske autot
Toyota volitatud teeninduses või
mõnel teisel kvalifitseeritud asjatund-
jal kindlasti kontrollida.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 47 Sunday, February 28, 2021 10:52 AM

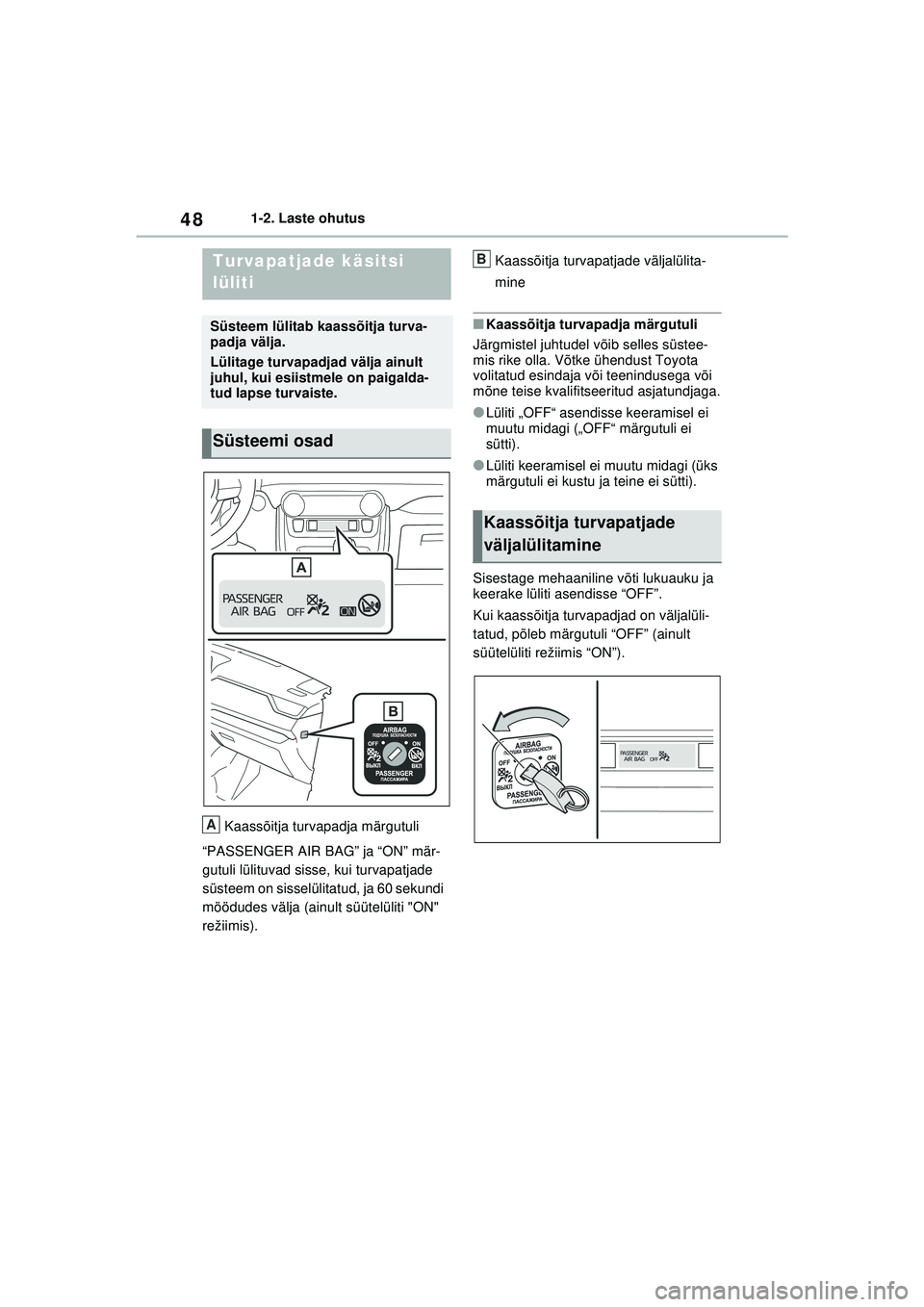

481-2. Laste ohutus
1-2.Laste oh utus
Kaassõitja turvapadja märgutuli
“PASSENGER AIR BAG” ja “ON” mär-
gutuli lülituvad sisse, kui turvapatjade
süsteem on sisselülitatud, ja 60 sekundi
möödudes välja (ainult süütelüliti "ON"
režiimis). Kaassõitja turvapatjade väljalülita-
mine
■Kaassõitja turvapadja märgutuli
Järgmistel juhtudel võib selles süstee-
mis rike olla. Võtke ühendust Toyota
volitatud esindaja või teenindusega või
mõne teise kvalifitseeritud asjatundjaga.
●Lüliti „OFF“ asendisse keeramisel ei
muutu midagi („OFF“ märgutuli ei
sütti).
●Lüliti keeramisel ei muutu midagi (üks
märgutuli ei kustu ja teine ei sütti).
Sisestage mehaaniline võti lukuauku ja
keerake lüliti asendisse “OFF”.
Kui kaassõitja turvapadjad on väljalüli-
tatud, põleb märgutuli “OFF” (ainult
süütelüliti režiimis “ON”).
Turvapatjade käsitsi
lüliti
Süsteem lülitab kaassõitja turva-
padja välja.
Lülitage turvapadjad välja ainult
juhul, kui esiistmele on paigalda-
tud lapse turvaiste.
Süsteemi osad
A
Kaassõitja turvapatjade
väljalülitamine
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 48 Sunday, February 28, 2021 10:52 AM

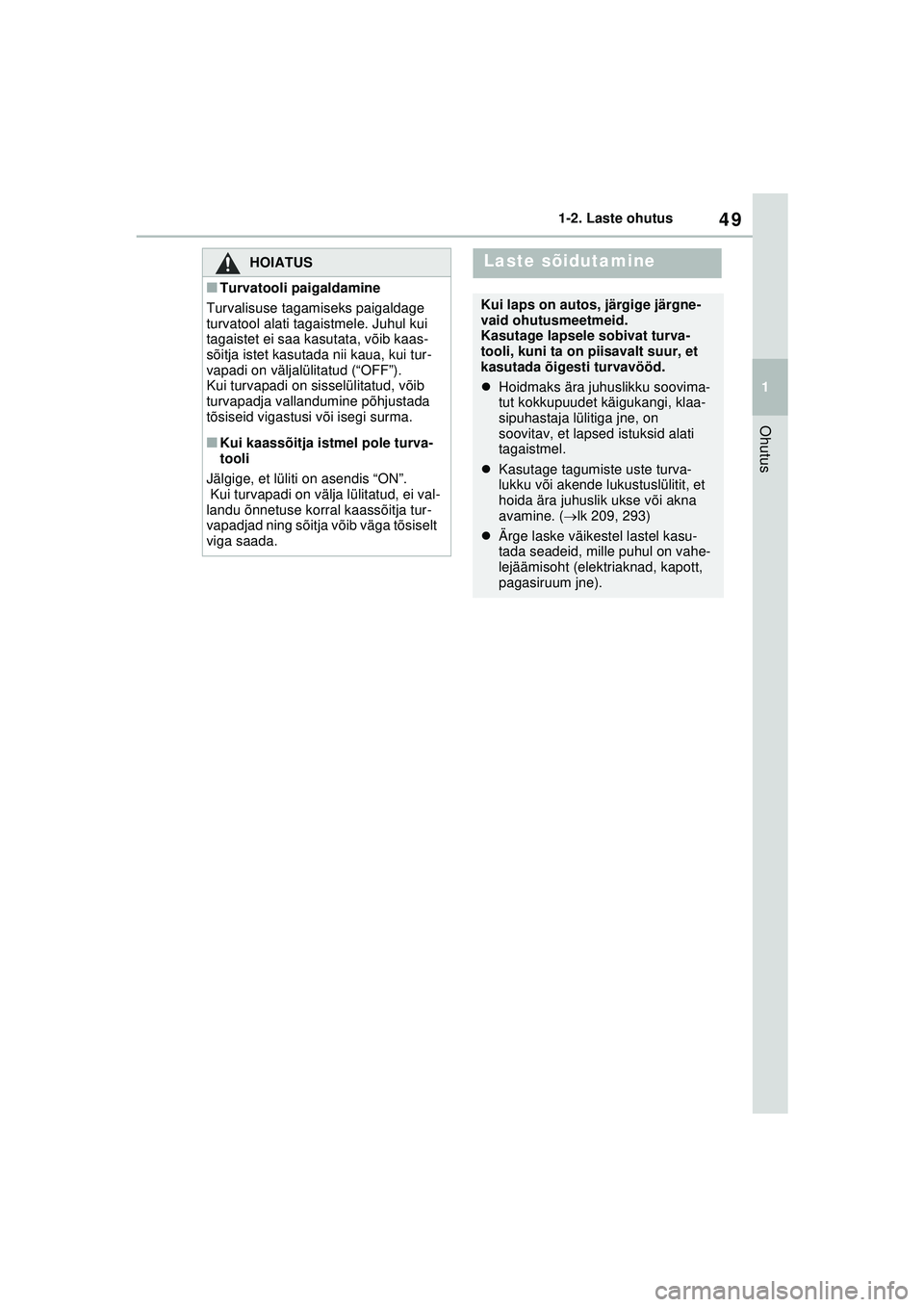

49
1
1-2. Laste ohutus
Ohutus
HOIATUS
■Turvatooli paigaldamine
Turvalisuse tagamiseks paigaldage
turvatool alati tagaistmele. Juhul kui
tagaistet ei saa kasutata, võib kaas-
sõitja istet kasutada nii kaua, kui tur-
vapadi on väljalülitatud (“OFF”).
Kui turvapadi on sisselülitatud, võib
turvapadja vallandumine põhjustada
tõsiseid vigastusi või isegi surma.
■Kui kaassõitja istmel pole turva-
tooli
Jälgige, et lüliti on asendis “ON”.
Kui turvapadi on välja lülitatud, ei val-
landu õnnetuse korral kaassõitja tur-
vapadjad ning sõitja võib väga tõsiselt
viga saada.
Laste sõidutamine
Kui laps on autos, järgige järgne-
vaid ohutusmeetmeid.
Kasutage lapsele sobivat turva-
tooli, kuni ta on piisavalt suur, et
kasutada õigesti turvavööd.
 Hoidmaks ära juhuslikku soovima-
tut kokkupuudet käigukangi, klaa-
sipuhastaja lülitiga jne, on
soovitav, et lapsed istuksid alati
tagaistmel.
 Kasutage tagumiste uste turva-
lukku või akende lukustuslülitit, et
hoida ära juhuslik ukse või akna
avamine. ( lk 209, 293)
 Ärge laske väikestel lastel kasu-
tada seadeid, mille puhul on vahe-
lejäämisoht (elektriaknad, kapott,
pagasiruum jne).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 49 Sunday, February 28, 2021 10:52 AM
