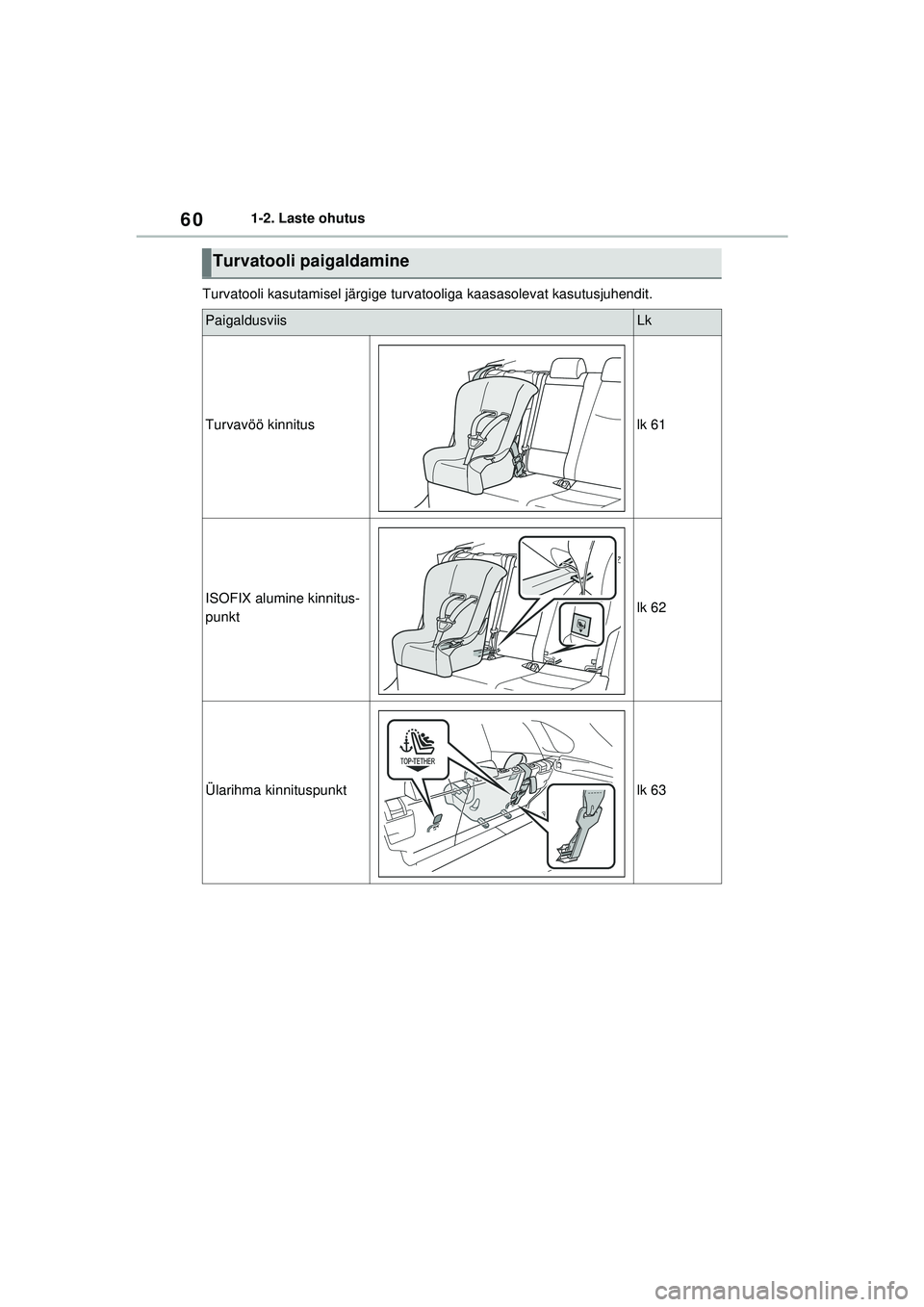

601-2. Laste ohutus
Turvatooli kasutamisel järgige turvatooliga kaasasolevat kasutusjuhendit.
Turvatooli paigaldamine
PaigaldusviisLk
Turvavöö kinnituslk 61
ISOFIX alumine kinnitus-
punktlk 62
Ülarihma kinnituspunktlk 63
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 60 Sunday, February 28, 2021 10:52 AM

61
1
1-2. Laste ohutus
Ohutus

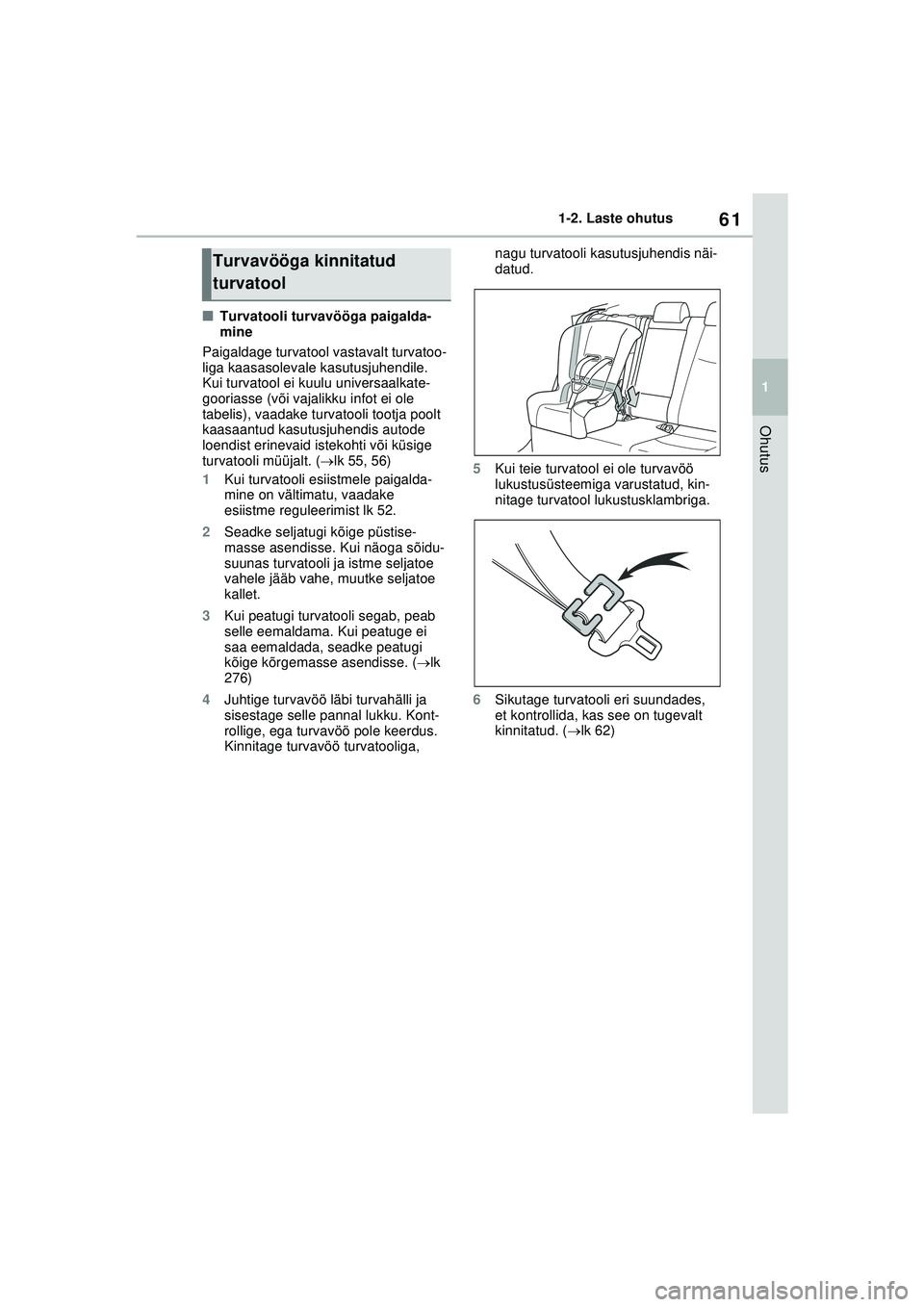

■Turvatooli turvavööga paigalda-
mine
Paigaldage turvatool vastavalt turvatoo-
liga kaasasolevale kasutusjuhendile.
Kui turvatool ei kuulu universaalkate-
gooriasse (või vajalikku infot ei ole
tabelis), vaadake turvatooli tootja poolt
kaasaantud kasutusjuhendis autode
loendist erinevaid istekohti või küsige
turvatooli müüjalt. ( lk 55, 56)
1 Kui turvatooli esiistmele paigalda-
mine on vältimatu, vaadake
esiistme reguleerimist lk 52.
2 Seadke seljatugi kõige püstise-
masse asendisse. Kui näoga sõidu-
suunas turvatooli ja istme seljatoe
vahele jääb vahe, muutke seljatoe
kallet.
3 Kui peatugi turvatooli segab, peab
selle eemaldama. Kui peatuge ei
saa eemaldada, seadke peatugi
kõige kõrgemasse asendisse. ( lk
276)
4 Juhtige turvavöö läbi turvahälli ja
sisestage selle pannal lukku. Kont-
rollige, ega turvavöö pole keerdus.
Kinnitage turvavöö turvatooliga, nagu turvatooli kasutusjuhendis näi-
datud.
5 Kui teie turvatool ei ole turvavöö
lukustusüsteemiga varustatud, kin-
nitage turvatool lukustusklambriga.
6 Sikutage turvatooli eri suundades,
et kontrollida, kas see on tugevalt
kinnitatud. ( lk 62)
Turvavööga kinnitatud
turvatool
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 61 Sunday, February 28, 2021 10:52 AM

621-2. Laste ohutus

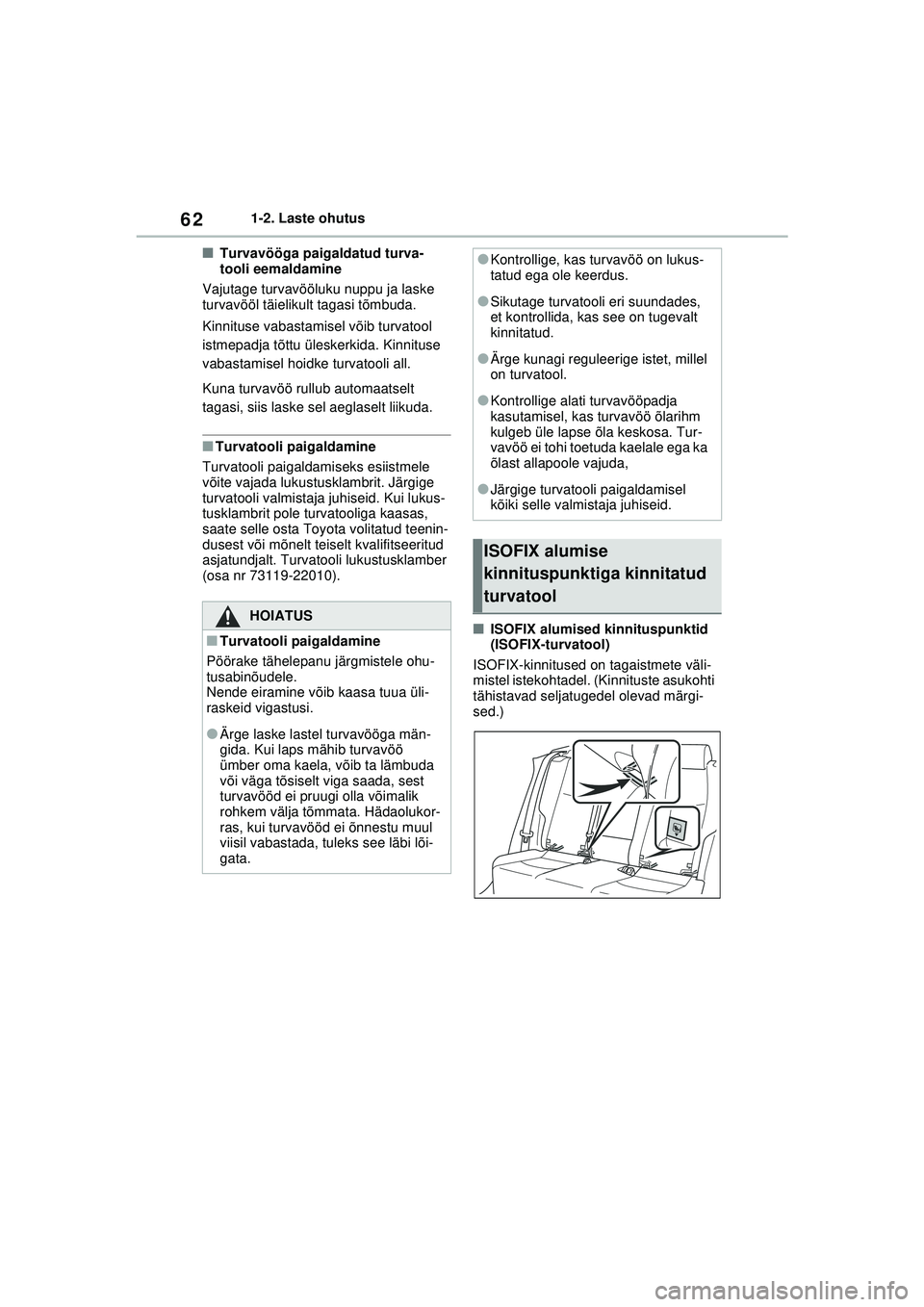

■Turvavööga paigaldatud turva-
tooli eemaldamine
Vajutage turvavööluku nuppu ja laske
turvavööl täielikult tagasi tõmbuda.
Kinnituse vabastamisel võib turvatool
istmepadja tõttu üleskerkida. Kinnituse
vabastamisel hoidke turvatooli all.
Kuna turvavöö rullub automaatselt
tagasi, siis laske sel aeglaselt liikuda.
■Turvatooli paigaldamine
Turvatooli paigaldamiseks esiistmele
võite vajada lukustusklambrit. Järgige
turvatooli valmistaja juhiseid. Kui lukus-
tusklambrit pole turvatooliga kaasas,
saate selle osta Toyota volitatud teenin-
dusest või mõnelt teiselt kvalifitseeritud
asjatundjalt. Turvatooli lukustusklamber
(osa nr 73119-22010).
■ISOFIX alumised kinnituspunktid
(ISOFIX-turvatool)
ISOFIX-kinnitused on tagaistmete väli-
mistel istekohtadel. (Kinnituste asukohti
tähistavad seljatugedel olevad märgi-
sed.)HOIATUS
■Turvatooli paigaldamine
Pöörake tähelepanu järgmistele ohu-
tusabinõudele.
Nende eiramine võib kaasa tuua üli-
raskeid vigastusi.
●Ärge laske lastel turvavööga män-
gida. Kui laps mähib turvavöö
ümber oma kaela, võib ta lämbuda
või väga tõsiselt viga saada, sest
turvavööd ei pruugi olla võimalik
rohkem välja tõmmata. Hädaolukor-
ras, kui turvavööd ei õnnestu muul
viisil vabastada, tuleks see läbi lõi-
gata.
●Kontrollige, kas turvavöö on lukus-
tatud ega ole keerdus.
●Sikutage turvatooli eri suundades,
et kontrollida, kas see on tugevalt
kinnitatud.
●Ärge kunagi reguleerige istet, millel
on turvatool.
●Kontrollige alati turvavööpadja
kasutamisel, kas turvavöö õlarihm
kulgeb üle lapse õla keskosa. Tur-
vavöö ei tohi toetuda kaelale ega ka
õlast allapoole vajuda,
●Järgige turvatooli paigaldamisel
kõiki selle valmistaja juhiseid.
ISOFIX alumise
kinnituspunktiga kinnitatud
turvatool
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 62 Sunday, February 28, 2021 10:52 AM

63
1
1-2. Laste ohutus
Ohutus

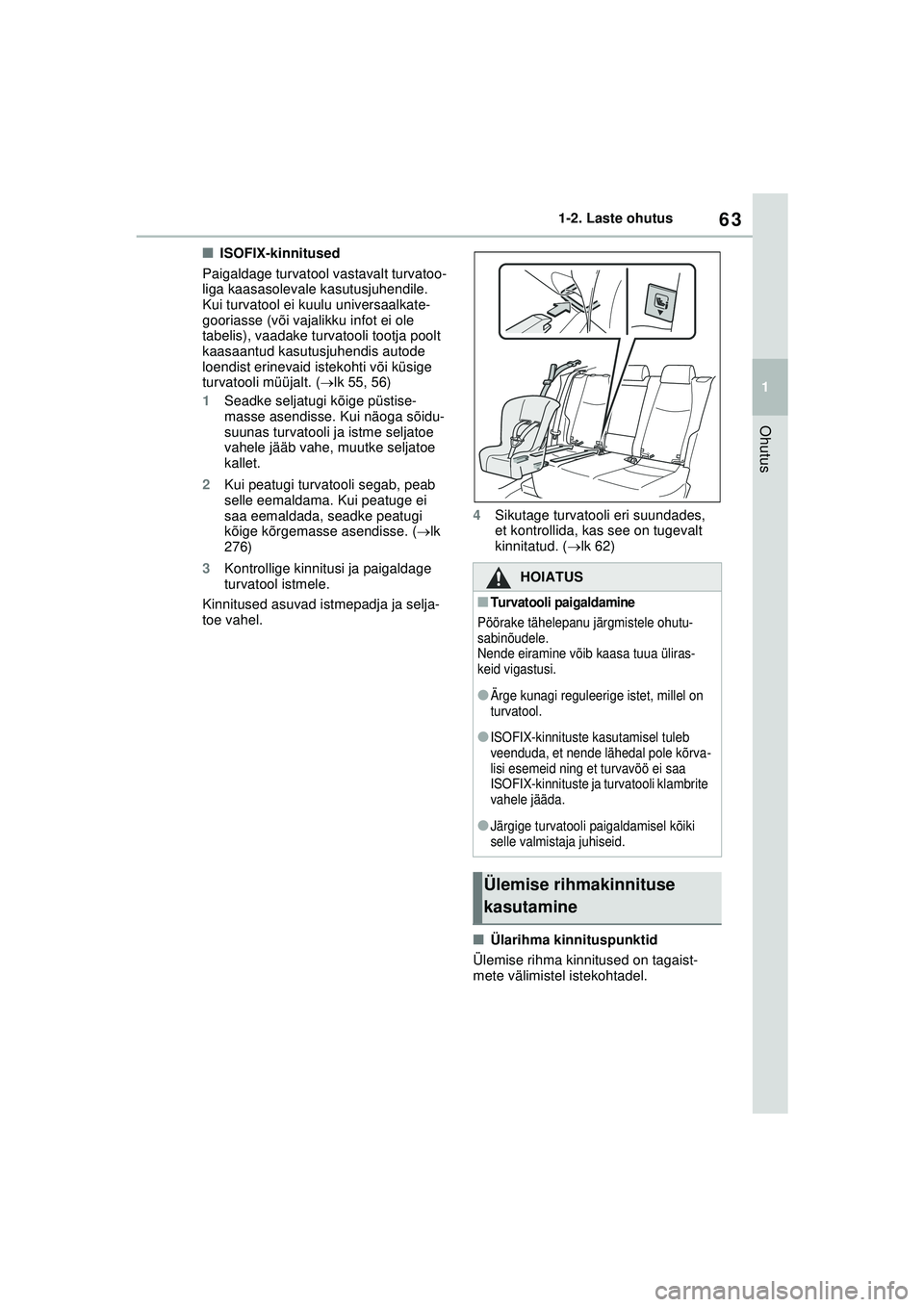

■ISOFIX-kinnitused
Paigaldage turvatool vastavalt turvatoo-
liga kaasasolevale kasutusjuhendile.
Kui turvatool ei kuulu universaalkate-
gooriasse (või vajalikku infot ei ole
tabelis), vaadake turvatooli tootja poolt
kaasaantud kasutusjuhendis autode
loendist erinevaid istekohti või küsige
turvatooli müüjalt. ( lk 55, 56)
1 Seadke seljatugi kõige püstise-
masse asendisse. Kui näoga sõidu-
suunas turvatooli ja istme seljatoe
vahele jääb vahe, muutke seljatoe
kallet.
2 Kui peatugi turvatooli segab, peab
selle eemaldama. Kui peatuge ei
saa eemaldada, seadke peatugi
kõige kõrgemasse asendisse. ( lk
276)
3 Kontrollige kinnitusi ja paigaldage
turvatool istmele.
Kinnitused asuvad istmepadja ja selja-
toe vahel. 4
Sikutage turvatooli eri suundades,
et kontrollida, kas see on tugevalt
kinnitatud. ( lk 62)
■Ülarihma kinnituspunktid
Ülemise rihma kinnitused on tagaist-
mete välimistel istekohtadel.
HOIATUS
■Turvat ooli pai galdamine
Pöörake tähelepanu järgmistele ohutu-
sabinõudele.
Nende eiramine võib kaasa tuua üliras-
keid vigastusi.
●Ärge kunagi reguleerige istet, millel on
turvatool.
●ISOFIX-kinnituste kasutamisel tuleb
veenduda, et nende lähedal pole kõrva-
lisi esemeid ning et turvavöö ei saa
ISOFIX-kinnituste ja turvatooli klambrite
vahele jääda.
●Järgige turvatooli paigaldamisel kõiki
selle valmistaja juhiseid.
Ülemise rihmakinnituse
kasutamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 63 Sunday, February 28, 2021 10:52 AM

641-2. Laste ohutus

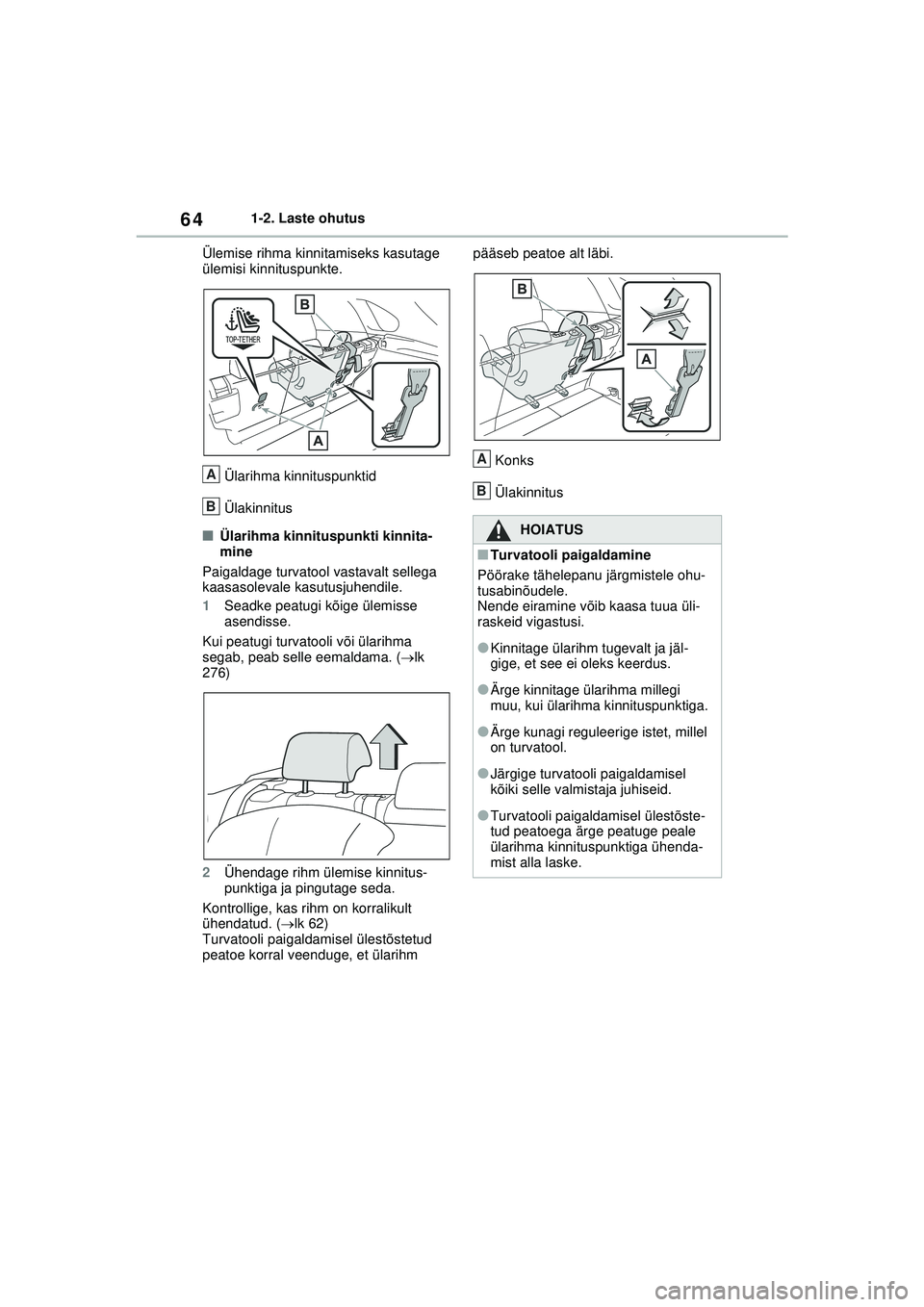

Ülemise rihma kinnitamiseks kasutage
ülemisi kinnituspunkte.
Ülarihma kinnituspunktid
Ülakinnitus
■Ülarihma kinnituspunkti kinnita-
mine
Paigaldage turvatool vastavalt sellega
kaasasolevale kasutusjuhendile.
1 Seadke peatugi kõige ülemisse
asendisse.
Kui peatugi turvatooli või ülarihma
segab, peab selle eemaldama. ( lk
276)
2 Ühendage rihm ülemise kinnitus-
punktiga ja pingutage seda.
Kontrollige, kas rihm on korralikult
ühendatud. ( lk 62)
Turvatooli paigaldamisel ülestõstetud
peatoe korral veenduge, et ülarihm pääseb peatoe alt läbi.
Konks
Ülakinnitus
A
B
HOIATUS
■Turvatooli paigaldamine
Pöörake tähelepanu järgmistele ohu-
tusabinõudele.
Nende eiramine võib kaasa tuua üli-
raskeid vigastusi.
●Kinnitage ülarihm tugevalt ja jäl-
gige, et see ei oleks keerdus.
●Ärge kinnitage ülarihma millegi
muu, kui ülarihma kinnituspunktiga.
●Ärge kunagi reguleerige istet, millel
on turvatool.
●Järgige turvatooli paigaldamisel
kõiki selle valmistaja juhiseid.
●Turvatooli paigaldamisel ülestõste-
tud peatoega ärge peatuge peale
ülarihma kinnituspunktiga ühenda-
mist alla laske.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 64 Sunday, February 28, 2021 10:52 AM

65
1
1-3. Hädaabi
Ohutus
1-3.Hädaabi
*: Töötab eCall levialas Süsteemi nimi
sõltub riigist.
XTüüp A
“SOS” nupp
*
Märgutuled
Mikrofon
Kõlar
*: See nupp on eCall süsteemi operaa- toriga ühenduse loomiseks.
Teine SOS-nupp on saadaval teistes
mootorsõiduki süsteemides, mis on
seadmega seotud ja ei ole mõeldud
suhtlemiseks eCall süsteemioperaa-
toriga.
XTüüp B
“SOS” nupp
*
Märgutuled
Mikrofon
Kõlar
*: See nupp on eCall süsteemi operaa- toriga ühenduse loomiseks.
Teine SOS-nupp on saadaval teistes
mootorsõiduki süsteemides, mis on
seadmega seotud ja ei ole mõeldud
suhtlemiseks eCall süsteemioperaa-
toriga.
■Automaatsed hädakõned
Süsteem on konstrueeritud ükskõik mil-
lise turvapadja vallandumisel helis-
eCall*
eCall on telemaatiline teenus, mis
kasutab globaalset navigeerimise
satelliidisüsteemi (GNSS) andmeid
ja mobiiltehnoloogiat, mis võimal-
dab teha hädaabikõnesid: Auto-
maatsed hädaabikõned ja käsitsi
hädaabikõned (SOS-nupule vaju-
tades). See teenus on nõutav EL
klientideühenduse nõuetes.
Süsteemi osad
A
B
C
D
Hädaabi teavitusteenused
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 65 Sunday, February 28, 2021 10:52 AM

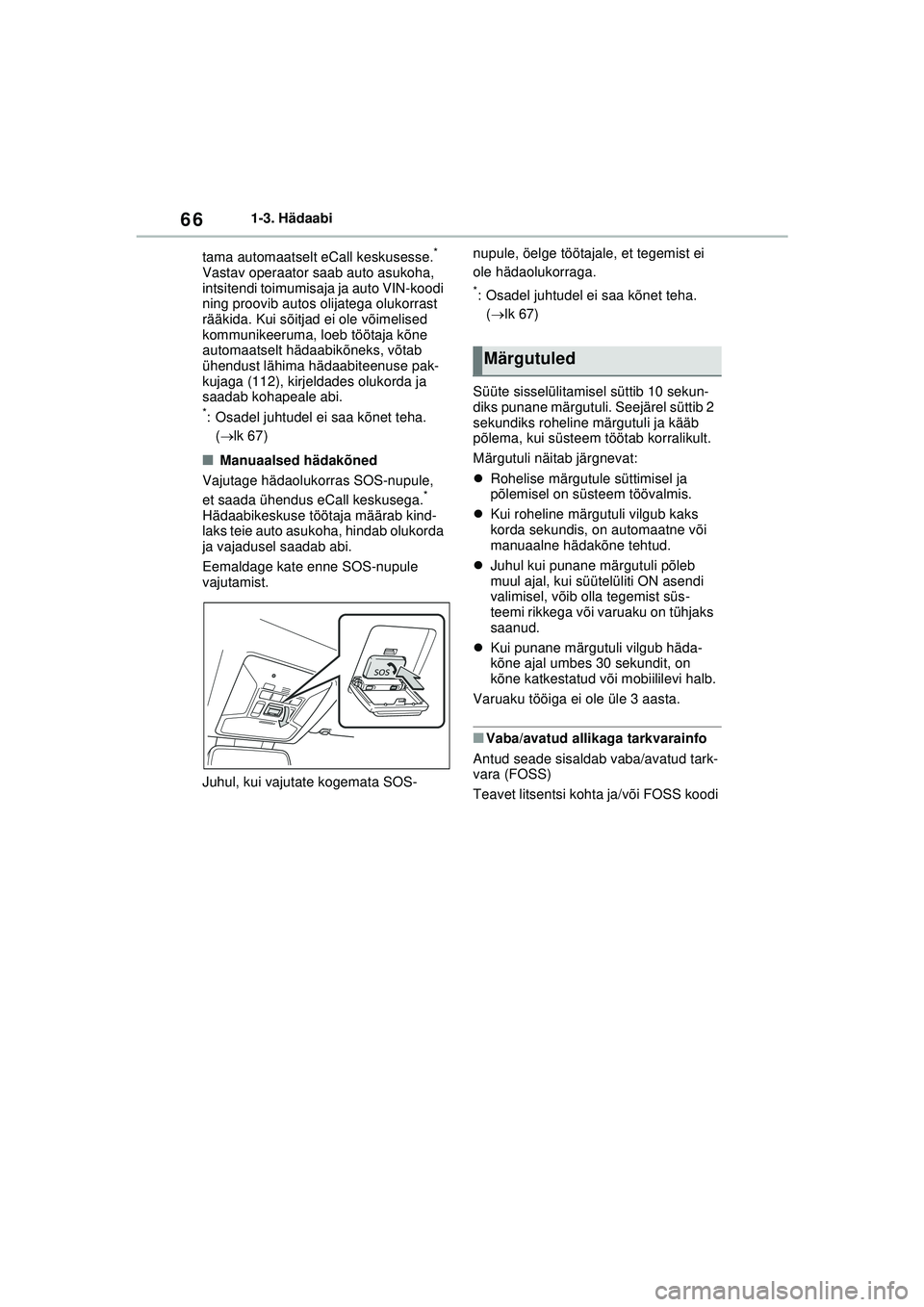

661-3. Hädaabi
tama automaatselt eCall keskusesse.
*
Vastav operaator saab auto asukoha,
intsitendi toimumisaja ja auto VIN-koodi
ning proovib autos olijatega olukorrast
rääkida. Kui sõitjad ei ole võimelised
kommunikeeruma, loeb töötaja kõne
automaatselt hädaabikõneks, võtab
ühendust lähima hädaabiteenuse pak-
kujaga (112), kirjeldades olukorda ja
saadab kohapeale abi.
*: Osadel juhtudel ei saa kõnet teha.
( lk 67)
■Manuaalsed hädakõned
Vajutage hädaolukorras SOS-nupule,
et saada ühendus eCall keskusega.
*
Hädaabikeskuse töötaja määrab kind-
laks teie auto asukoha, hindab olukorda
ja vajadusel saadab abi.
Eemaldage kate enne SOS-nupule
vajutamist.
Juhul, kui vajutate kogemata SOS- nupule, öelge töötajale, et tegemist ei
ole hädaolukorraga.
*: Osadel juhtudel ei saa kõnet teha.
( lk 67)
Süüte sisselülitamisel süttib 10 sekun-
diks punane märgutuli. Seejärel süttib 2
sekundiks roheline märgutuli ja kääb
põlema, kui süsteem töötab korralikult.
Märgutuli näitab järgnevat:
 Rohelise märgutule süttimisel ja
põlemisel on süsteem töövalmis.
 Kui roheline märgutuli vilgub kaks
korda sekundis, on automaatne või
manuaalne hädakõne tehtud.
 Juhul kui punane märgutuli põleb
muul ajal, kui süütelüliti ON asendi
valimisel, võib olla tegemist süs-
teemi rikkega või varuaku on tühjaks
saanud.
 Kui punane märgutuli vilgub häda-
kõne ajal umbes 30 sekundit, on
kõne katkestatud või mobiililevi halb.
Varuaku tööiga ei ole üle 3 aasta.
■Vaba/avatud allikaga tarkvarainfo
Antud seade sisaldab vaba/avatud tark-
vara (FOSS)
Teavet litsentsi kohta ja/või FOSS koodi
Märgutuled
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 66 Sunday, February 28, 2021 10:52 AM

67
1
1-3. Hädaabi
Ohutus

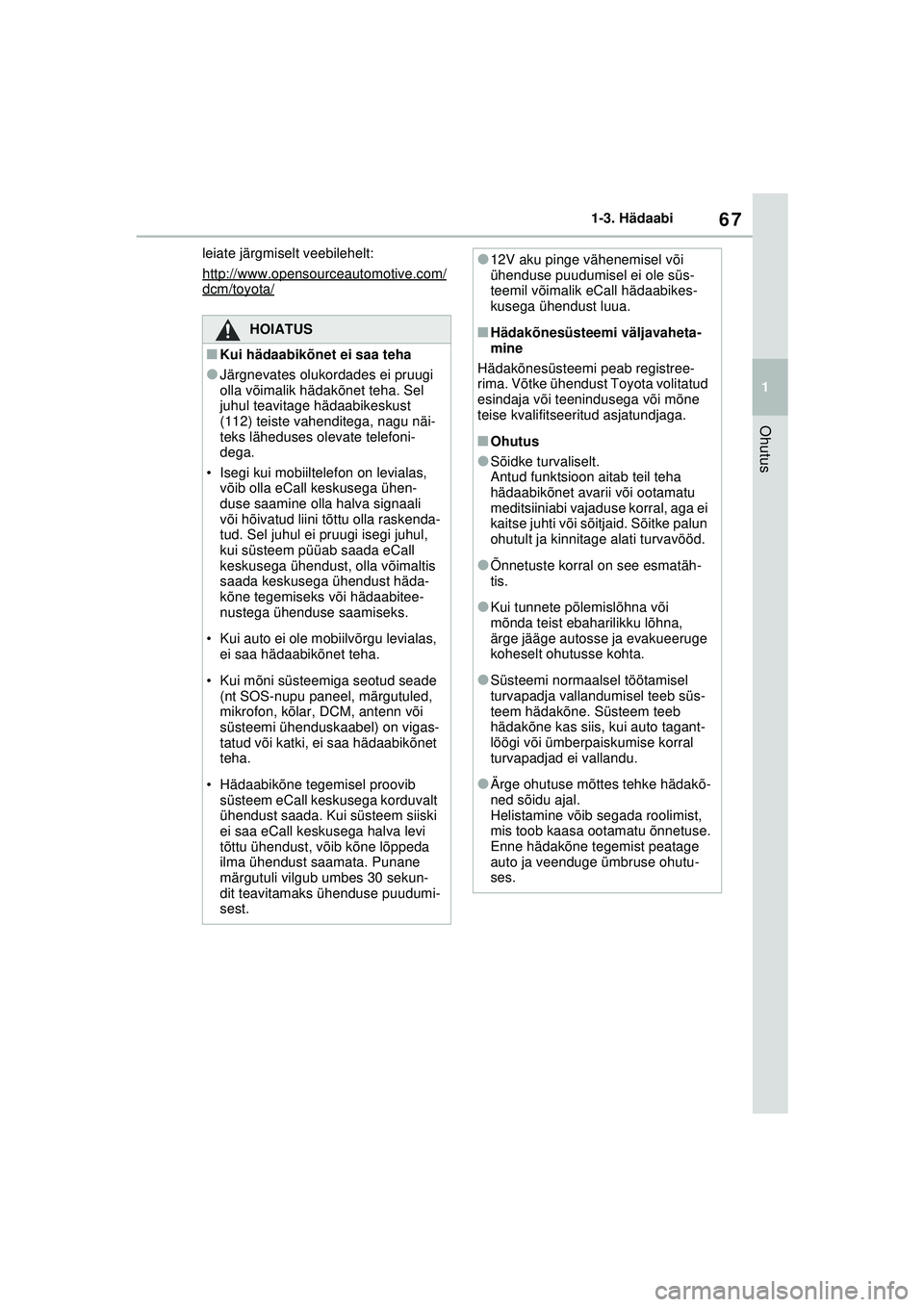

leiate järgmiselt veebilehelt:
http://www.opensourceautomotive.com/
dcm/toyota/
HOIATUS
■Kui hädaabikõnet ei saa teha
●Järgnevates olukordades ei pruugi
olla võimalik hädakõnet teha. Sel
juhul teavitage hädaabikeskust
(112) teiste vahenditega, nagu näi-
teks läheduses olevate telefoni-
dega.
• Isegi kui mobiiltelefon on levialas, võib olla eCall keskusega ühen-
duse saamine olla halva signaali
või hõivatud liini tõttu olla raskenda-
tud. Sel juhul ei pruugi isegi juhul,
kui süsteem püüab saada eCall
keskusega ühendust, olla võimaltis
saada keskusega ühendust häda-
kõne tegemiseks või hädaabitee-
nustega ühenduse saamiseks.
• Kui auto ei ole mobiilvõrgu levialas, ei saa hädaabikõnet teha.
• Kui mõni süsteemiga seotud seade (nt SOS-nupu paneel, märgutuled,
mikrofon, kõlar, DCM, antenn või
süsteemi ühenduskaabel) on vigas-
tatud või katki, ei saa hädaabikõnet
teha.
• Hädaabikõne tegemisel proovib süsteem eCall keskusega korduvalt
ühendust saada. Kui süsteem siiski
ei saa eCall keskusega halva levi
tõttu ühendust, võib kõne lõppeda
ilma ühendust saamata. Punane
märgutuli vilgub umbes 30 sekun-
dit teavitamaks ühenduse puudumi-
sest.
●12V aku pinge vähenemisel või
ühenduse puudumisel ei ole süs-
teemil võimalik eCall hädaabikes-
kusega ühendust luua.
■Hädakõnesüsteemi väljavaheta-
mine
Hädakõnesüsteemi peab registree-
rima. Võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
■Ohutus
●Sõidke turvaliselt.
Antud funktsioon aitab teil teha
hädaabikõnet avarii või ootamatu
meditsiiniabi vajaduse korral, aga ei
kaitse juhti või sõitjaid. Sõitke palun
ohutult ja kinnitage alati turvavööd.
●Õnnetuste korral on see esmatäh-
tis.
●Kui tunnete põlemislõhna või
mõnda teist ebaharilikku lõhna,
ärge jääge autosse ja evakueeruge
koheselt ohutusse kohta.
●Süsteemi normaalsel töötamisel
turvapadja vallandumisel teeb süs-
teem hädakõne. Süsteem teeb
hädakõne kas siis, kui auto tagant-
löögi või ümberpaiskumise korral
turvapadjad ei vallandu.
●Ärge ohutuse mõttes tehke hädakõ-
ned sõidu ajal.
Helistamine võib segada roolimist,
mis toob kaasa ootamatu õnnetuse.
Enne hädakõne tegemist peatage
auto ja veenduge ümbruse ohutu-
ses.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 67 Sunday, February 28, 2021 10:52 AM

681-3. Hädaabi

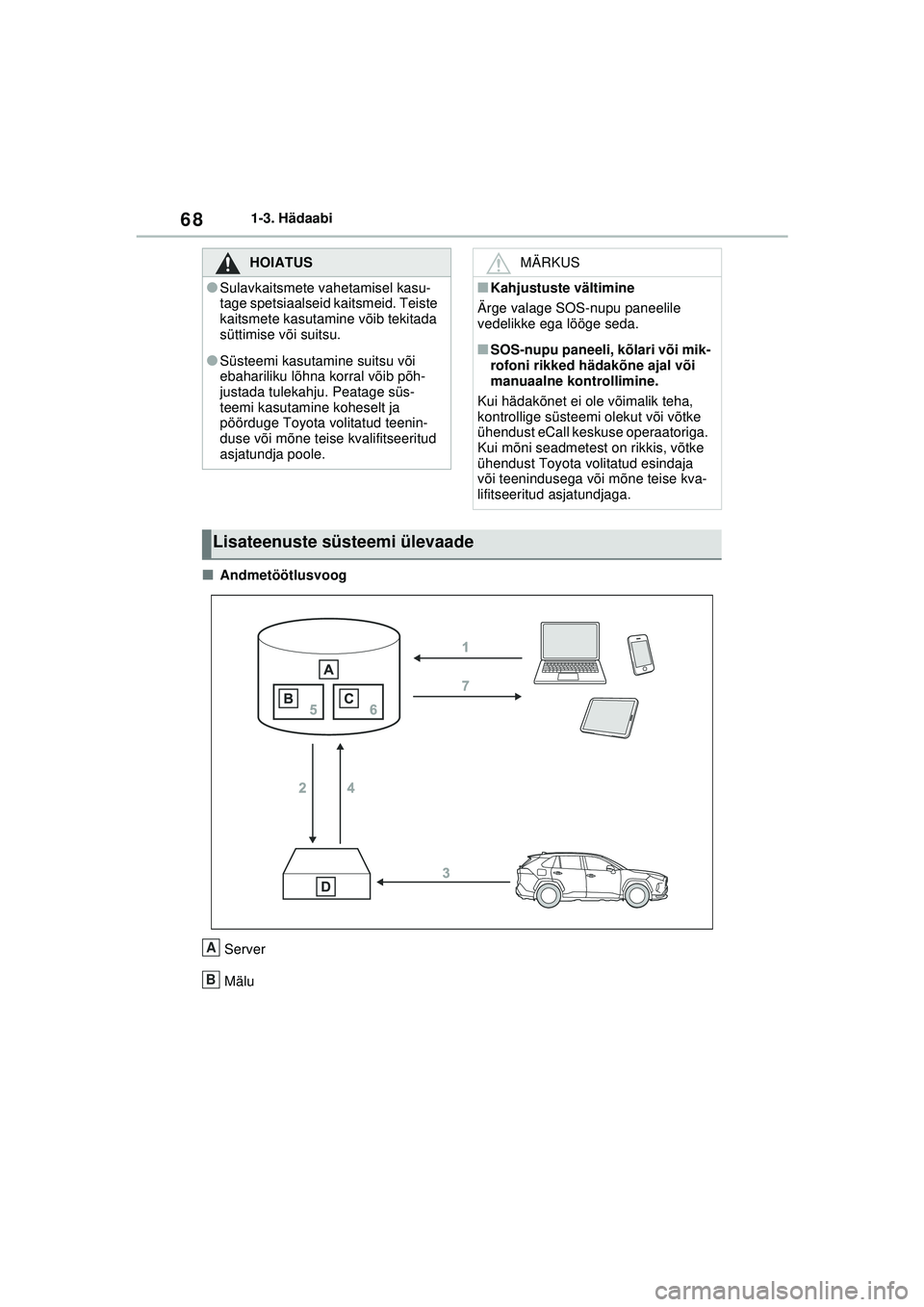

■AndmetöötlusvoogServer
Mälu
HOIATUS
●Sulavkaitsmete vahetamisel kasu-
tage spetsiaalseid kaitsmeid. Teiste
kaitsmete kasutamine võib tekitada
süttimise või suitsu.
●Süsteemi kasutamine suitsu või
ebahariliku lõhna korral võib põh-
justada tulekahju. Peatage süs-
teemi kasutamine koheselt ja
pöörduge Toyota volitatud teenin-
duse või mõne teise kvalifitseeritud
asjatundja poole.
MÄRKUS
■Kahjustuste vältimine
Ärge valage SOS-nupu paneelile
vedelikke ega lööge seda.
■SOS-nupu paneeli, kõlari või mik-
rofoni rikked hädakõne ajal või
manuaalne kontrollimine.
Kui hädakõnet ei ole võimalik teha,
kontrollige süsteemi olekut või võtke
ühendust eCall keskuse operaatoriga.
Kui mõni seadmetest on rikkis, võtke
ühendust Toyota volitatud esindaja
või teenindusega või mõne teise kva-
lifitseeritud asjatundjaga.
Lisateenuste süsteemi ülevaade
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 68 Sunday, February 28, 2021 10:52 AM

69
1
1-3. Hädaabi
Ohutus

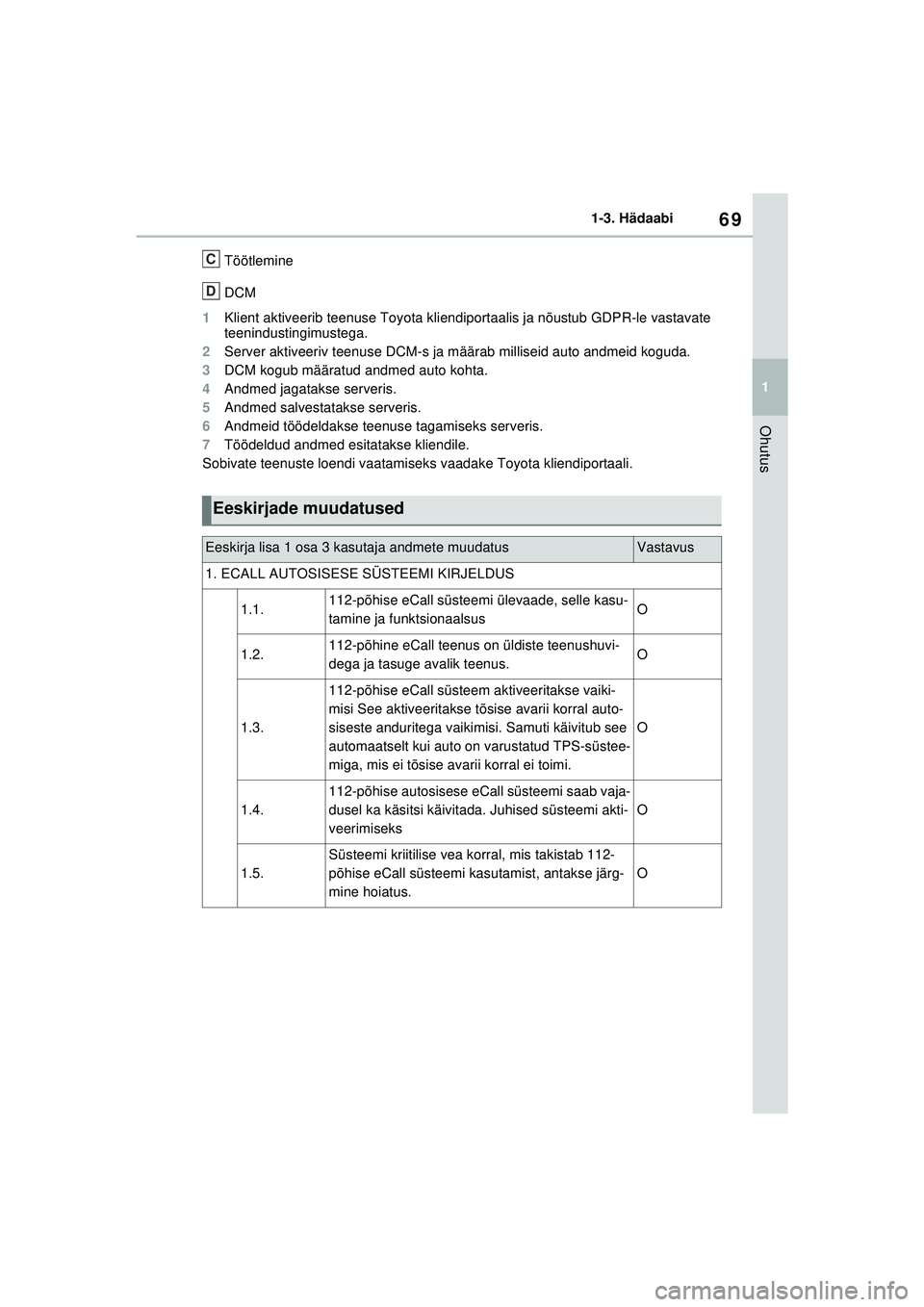

Töötlemine
DCM
1 Klient aktiveerib teenuse Toyota kliendiportaalis ja nõustub GDPR-le vastavate
teenindustingimustega.
2 Server aktiveeriv teenuse DCM-s ja määrab milliseid auto andmeid koguda.
3 DCM kogub määratud andmed auto kohta.
4 Andmed jagatakse serveris.
5 Andmed salvestatakse serveris.
6 Andmeid töödeldakse teenuse tagamiseks serveris.
7 Töödeldud andmed esitatakse kliendile.
Sobivate teenuste loendi vaatamiseks vaadake Toyota kliendiportaali.
Eeskirjade muudatused
Eeskirja lisa 1 osa 3 kasutaja andmete muudatusVastavus
1. ECALL AUTOSISESE SÜSTEEMI KIRJELDUS
1.1.112-põhise eCall süsteemi ülevaade, selle kasu-
tamine ja funktsionaalsusO
1.2.112-põhine eCall teenus on üldiste teenushuvi-
dega ja tasuge avalik teenus.O
1.3.
112-põhise eCall süsteem aktiveeritakse vaiki-
misi See aktiveeritakse tõsise avarii korral auto-
siseste anduritega vaikimisi. Samuti käivitub see
automaatselt kui auto on varustatud TPS-süstee-
miga, mis ei tõsise avarii korral ei toimi.
O
1.4.
112-põhise autosisese eCall süsteemi saab vaja-
dusel ka käsitsi käivitada. Juhised süsteemi akti-
veerimiseks
O
1.5.
Süsteemi kriitilise vea korral, mis takistab 112-
põhise eCall süsteemi kasutamist, antakse järg-
mine hoiatus.
O
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 69 Sunday, February 28, 2021 10:52 AM
