TOYOTA RAV4 PHEV 2021 Kasutusjuhend (in Estonian)

5007-3. Omal käel hooldamine

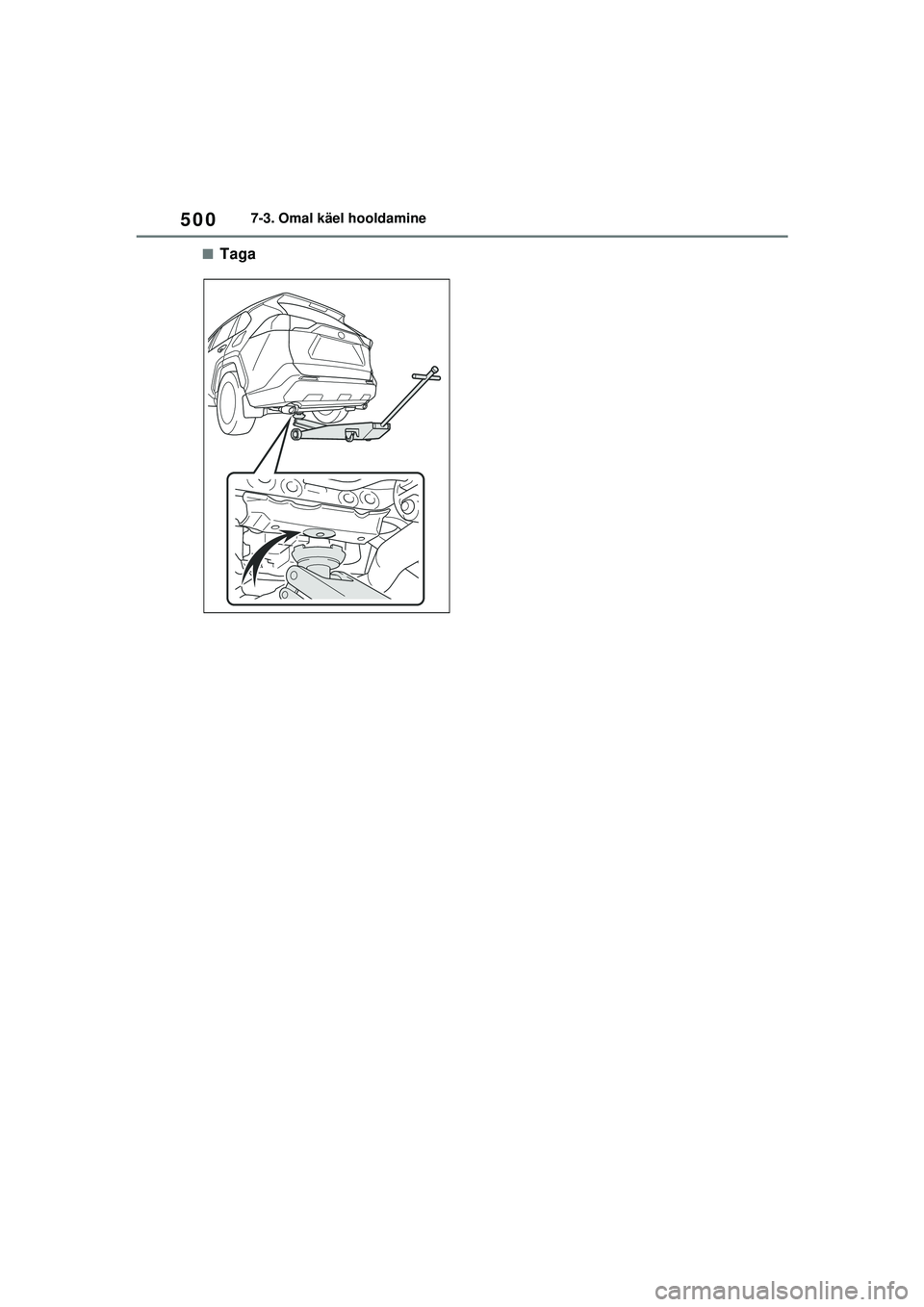

■Taga
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 500 Sunday, February 28, 2021 10:52 AM

501
7
7-3. Omal käel hooldamine

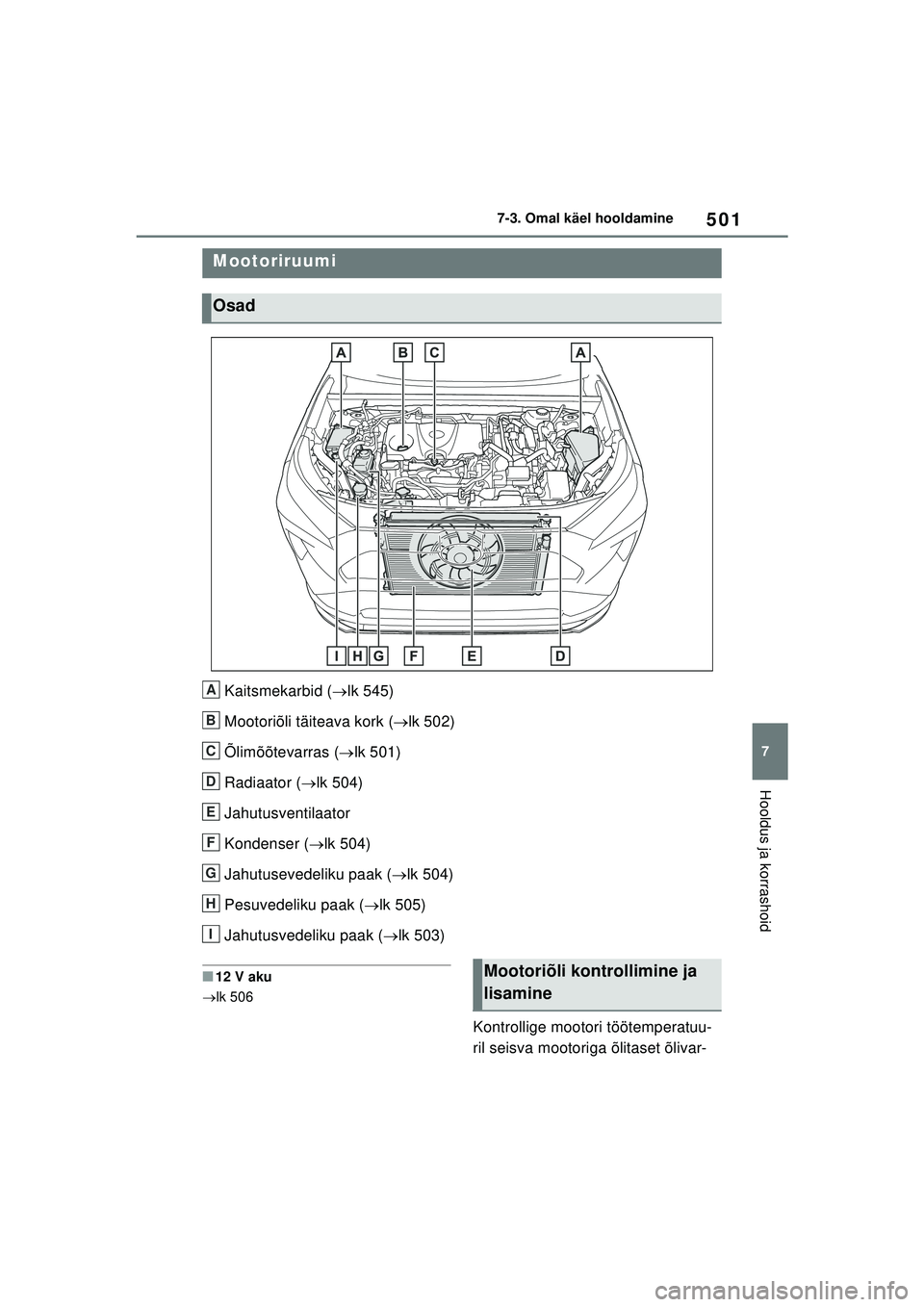

Hooldus ja korrashoid
Kaitsmekarbid (
lk 545)
Mootoriõli täiteava kork ( lk 502)
Õlimõõtevarras ( lk 501)
Radiaator ( lk 504)
Jahutusventilaator
Kondenser ( lk 504)
Jahutusevedeliku paak ( lk 504)
Pesuvedeliku paak ( lk 505)
Jahutusvedeliku paak ( lk 503)
■12 V aku
 lk 506
Kontrollige mootori töötemperatuu-
ril seisva mootoriga õlitaset õlivar-
Mootoriruumi
Osad
A
B
C
D
E
F
G
H
I
Mootoriõli kontrollimine ja
lisamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 501 Sunday, February 28, 2021 10:52 AM

5027-3. Omal käel hooldamine
dal.

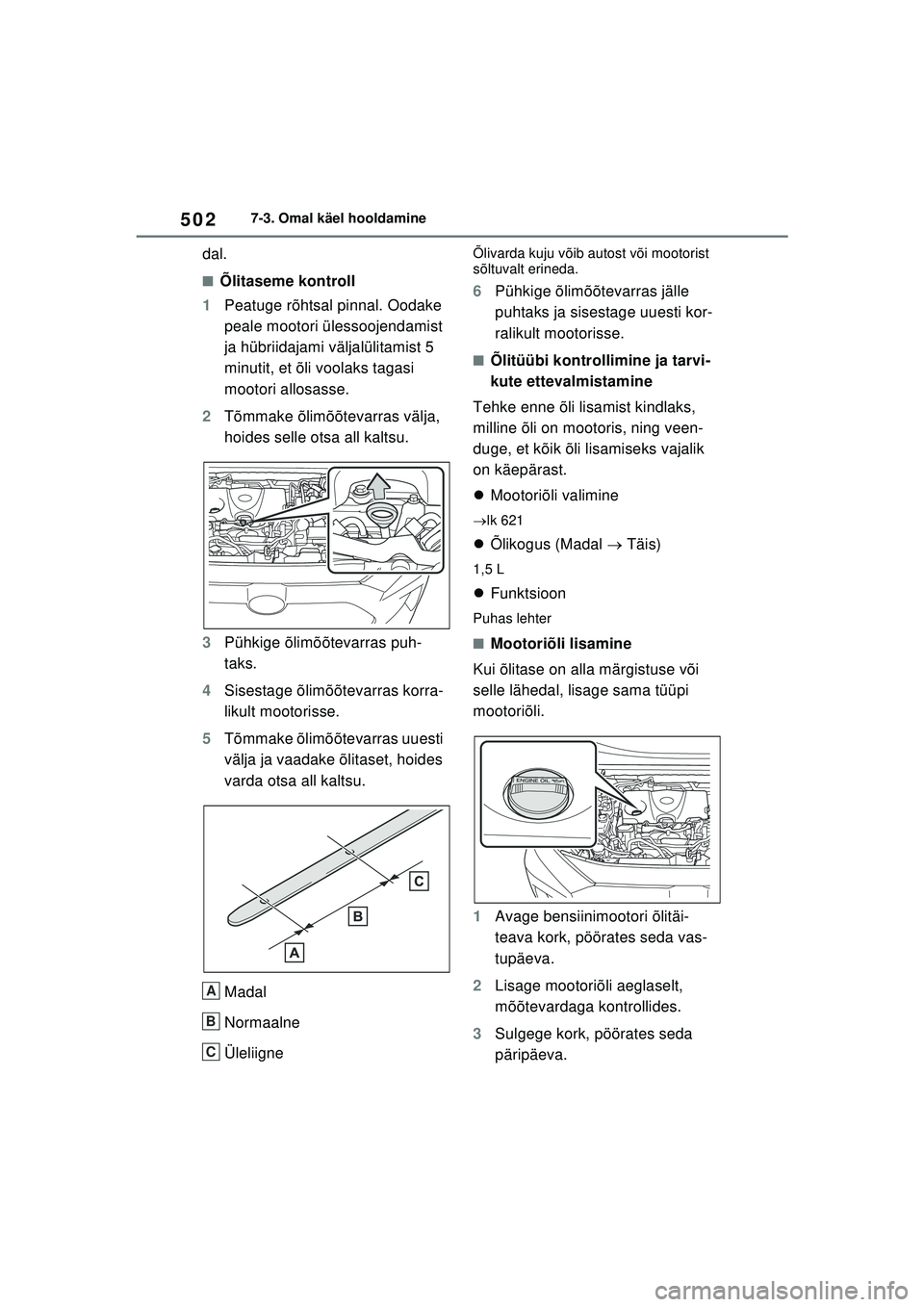

■Õlitaseme kontroll
1 Peatuge rõhtsal pinnal. Oodake
peale mootori ülessoojendamist
ja hübriidajami väljalülitamist 5
minutit, et õli voolaks tagasi
mootori allosasse.
2 Tõmmake õlimõõtevarras välja,
hoides selle otsa all kaltsu.
3 Pühkige õlimõõtevarras puh-
taks.
4 Sisestage õlimõõtevarras korra-
likult mootorisse.
5 Tõmmake õlimõõtevarras uuesti
välja ja vaadake õlitaset, hoides
varda otsa all kaltsu.
Madal
Normaalne
Üleliigne
Õlivarda kuju võib autost või mootorist
sõltuvalt erineda.
6Pühkige õlimõõtevarras jälle
puhtaks ja sisestage uuesti kor-
ralikult mootorisse.
■Õlitüübi kontrollimine ja tarvi-
kute ettevalmistamine
Tehke enne õli lisamist kindlaks,
milline õli on mootoris, ning veen-
duge, et kõik õli lisamiseks vajalik
on käepärast.
 Mootoriõli valimine
lk 621
 Õlikogus (Madal  Täis)
1,5 L
 Funktsioon
Puhas lehter
■Mootoriõli lisamine
Kui õlitase on alla märgistuse või
selle lähedal, lisage sama tüüpi
mootoriõli.
1 Avage bensiinimootori õlitäi-
teava kork, pöörates seda vas-
tupäeva.
2 Lisage mootoriõli aeglaselt,
mõõtevardaga kontrollides.
3 Sulgege kork, pöörates seda
päripäeva.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 502 Sunday, February 28, 2021 10:52 AM

503
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid
■Õlikulu
Mootor tarbib sõitmisel õli. Järgnevates
olukordades võib õlitarbimine suure-
neda ja õli on vaja aegajalt lisada.
●Uue mootori puhul, näiteks kohe
peale ostmist või mootorivahetust.
●Madala kvaliteediga või ebasobiva
viskoossusega õli kasutamisel.
●Kõrgete mootoripööretega või raske
koormusega sõitmisel, haagise veda-
misel või sagedasti kiirendades ja
pidurdades.
●Mootori pikaajalisel tühikäigule jätmi-
sel või pidevalt tihedas liikluses sõit-
misel.
Jahutusvedeliku tase on rahuldav,
kui see on külma hübriidajami kor-
ral paisupaagi küljel olevate mär-
kide “FULL” ja “LOW” vahel.
■Jahutusvedeliku paak
Paisupaagi kork
“FULL” märk
HOIATUS
■Kasutatud mootoriõli
●Pruugitud mootoriõli sisaldab
kahjulikke saasteaineid, mis võivad
põhjustada nahahaigusi (nt
nahapõletikku ja -vähki), seega
vältige pikaajalist ja korduvat
kokkupuudet kasutatud õliga.
Peske õliga määrdunud nahka
põhjalikult seebi ja veega.
●Vabanege kasutatud mootoriõlist ja
õlifiltrist ohutult ja nõuetekohaselt.
Ärge vabanege õlist ja filtrist koos
olmeprügiga ning ärge valage õli
maha ega kanalisatsiooni.
Lisateabe saamiseks kasutuselt
kõrvaldamise või taaskasutamise
kohta pöörduge Toyota volitatud
müügiesindaja, mõne teise
kvalifitseeritud asjatundja, tankla
või autokaupluse poole.
●Hoidke kasutatud mootoriõli lastele
kättesaamatus kohas.
MÄRKUS
■Mootori kaitsmine tõsiste
kahjustuste eest
Kontrollige regulaarselt õlitaset.
■Mootoriõli vahetamine
●Ärge õli mööda valage (nt auto osadele).
●Ärge valage bensiinimootorisse
liiga palju õli, sest nii võite mootorit
kahjustada.
●Kontrollige igal kütuse tankimisel
õlimõõtevardaga õlitaset.
●Sulgege õlitäiteava kork korralikult.
■Õli mootorikattele pritsimisel
Mootorikatte kaitsmiseks eemaldage
sellele sattunud õli esimesel võimalu-
sel neutraalse pesuvahendiga. Ärge
kasutage orgaanilist lahustit nagu
pidurpuhastaja.
Jahutusvedeliku
kontrollimine
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 503 Sunday, February 28, 2021 10:52 AM

5047-3. Omal käel hooldamine

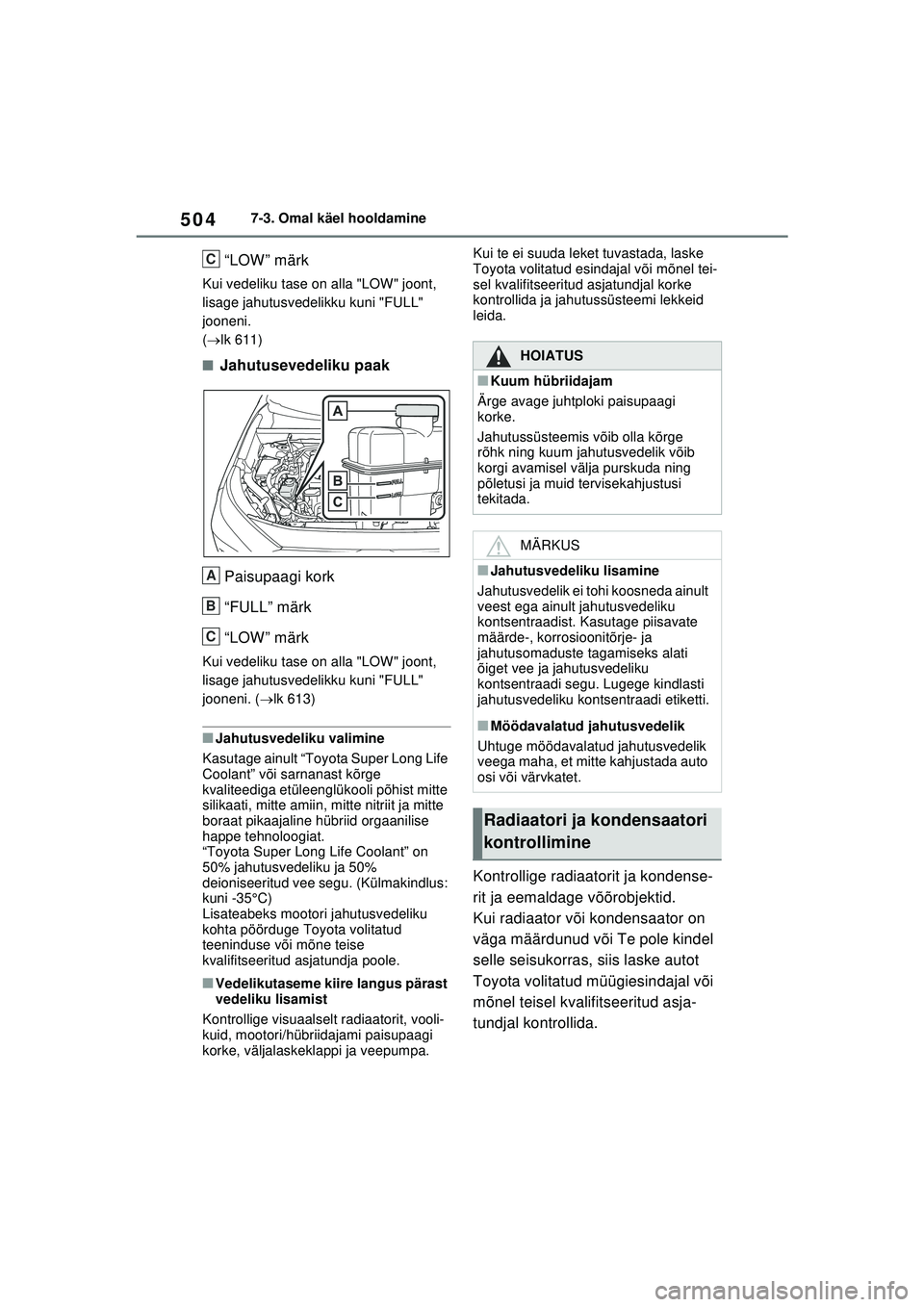

“LOW” märk
Kui vedeliku tase on alla "LOW" joont,
lisage jahutusvedelikku kuni "FULL"
jooneni.
( lk 611)
■Jahutusevedeliku paak
Paisupaagi kork
“FULL” märk
“LOW” märk
Kui vedeliku tase on alla "LOW" joont,
lisage jahutusvedelikku kuni "FULL"
jooneni. ( lk 613)
■Jahutusvedeliku valimine
Kasutage ainult “Toyota Super Long Life
Coolant” või sarnanast kõrge
kvaliteediga etüleenglükooli põhist mitte
silikaati, mitte amiin, mitte nitriit ja mitte
boraat pikaajaline hübriid orgaanilise
happe tehnoloogiat.
“Toyota Super Long Life Coolant” on
50% jahutusvedeliku ja 50%
deioniseeritud vee segu. (Külmakindlus:
kuni -35°C)
Lisateabeks mootori jahutusvedeliku
kohta pöörduge Toyota volitatud
teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
■Vedelikutaseme kiire langus pärast
vedeliku lisamist
Kontrollige visuaalselt radiaatorit, vooli-
kuid, mootori/hübriidajami paisupaagi
korke, väljalaskeklappi ja veepumpa. Kui te ei suuda leket tuvastada, laske
Toyota volitatud esindajal või mõnel tei-
sel kvalifitseeritud asjatundjal korke
kontrollida ja jahutussüsteemi lekkeid
leida.
Kontrollige radiaatorit ja kondense-
rit ja eemaldage võõrobjektid.
Kui radiaator või kondensaator on
väga määrdunud või Te pole kindel
selle seisukorras, siis laske autot
Toyota volitatud müügiesindajal või
mõnel teisel kvalifitseeritud asja-
tundjal kontrollida.
C
A
B
C
HOIATUS
■Kuum hübriidajam
Ärge avage juhtploki paisupaagi
korke.
Jahutussüsteemis võib olla kõrge
rõhk ning kuum jahutusvedelik võib
korgi avamisel välja purskuda ning
põletusi ja muid tervisekahjustusi
tekitada.
MÄRKUS
■Jahutusvedeliku lisamine
Jahutusvedelik ei tohi koosneda ainult
veest ega ainult jahutusvedeliku
kontsentraadist. Kasutage piisavate
määrde-, korrosioonitõrje- ja
jahutusomaduste tagamiseks alati
õiget vee ja jahutusvedeliku
kontsentraadi segu. Lugege kindlasti
jahutusvedeliku kontsentraadi etiketti.
■Möödavalatud jahutusvedelik
Uhtuge möödavalatud jahutusvedelik
veega maha, et mitte kahjustada auto
osi või värvkatet.
Radiaatori ja kondensaatori
kontrollimine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 504 Sunday, February 28, 2021 10:52 AM

505
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid

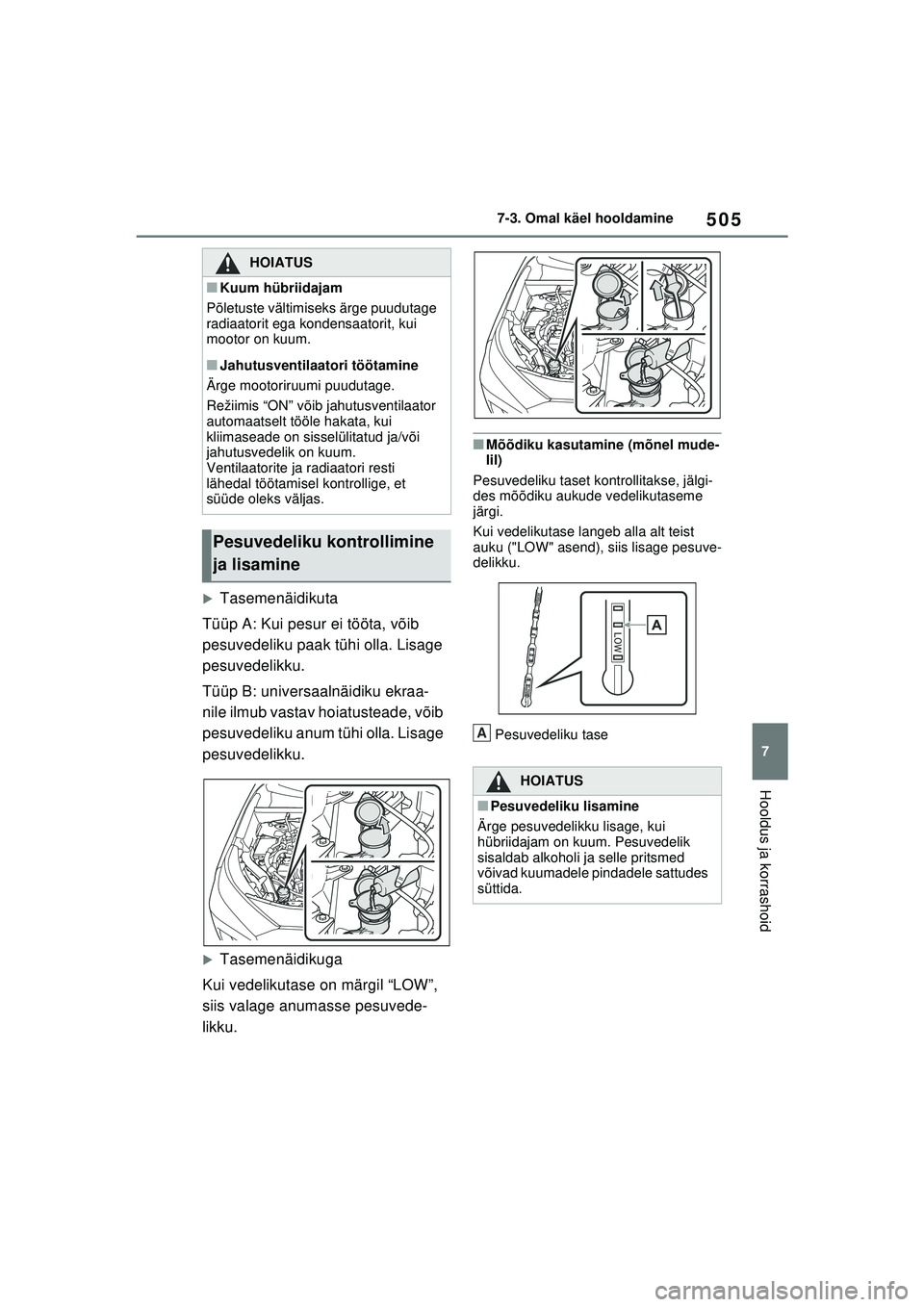

XTasemenäidikuta
Tüüp A: Kui pesur ei tööta, võib
pesuvedeliku paak tühi olla. Lisage
pesuvedelikku.
Tüüp B: universaalnäidiku ekraa-
nile ilmub vastav hoiatusteade, võib
pesuvedeliku anum tühi olla. Lisage
pesuvedelikku.
XTasemenäidikuga
Kui vedelikutase on märgil “LOW”,
siis valage anumasse pesuvede-
likku.
■Mõõdiku kasutamine (mõnel mude-
lil)
Pesuvedeliku taset kontrollitakse, jälgi-
des mõõdiku aukude vedelikutaseme
järgi.
Kui vedelikutase langeb alla alt teist
auku ("LOW" asend), siis lisage pesuve-
delikku.
Pesuvedeliku tase
HOIATUS
■Kuum hübriidajam
Põletuste vältimiseks ärge puudutage
radiaatorit ega kondensaatorit, kui
mootor on kuum.
■Jahutusventilaatori töötamine
Ärge mootoriruumi puudutage.
Režiimis “ON” võib jahutusventilaator
automaatselt tööle hakata, kui
kliimaseade on sisselülitatud ja/või
jahutusvedelik on kuum.
Ventilaatorite ja radiaatori resti
lähedal töötamisel kontrollige, et
süüde oleks väljas.
Pesuvedeliku kontrollimine
ja lisamine
HOIATUS
■Pesuvedeliku lisamine
Ärge pesuvedelikku lisage, kui
hübriidajam on kuum. Pesuvedelik
sisaldab alkoholi ja selle pritsmed
võivad kuumadele pindadele sattudes
süttida.
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 505 Sunday, February 28, 2021 10:52 AM

5067-3. Omal käel hooldamine

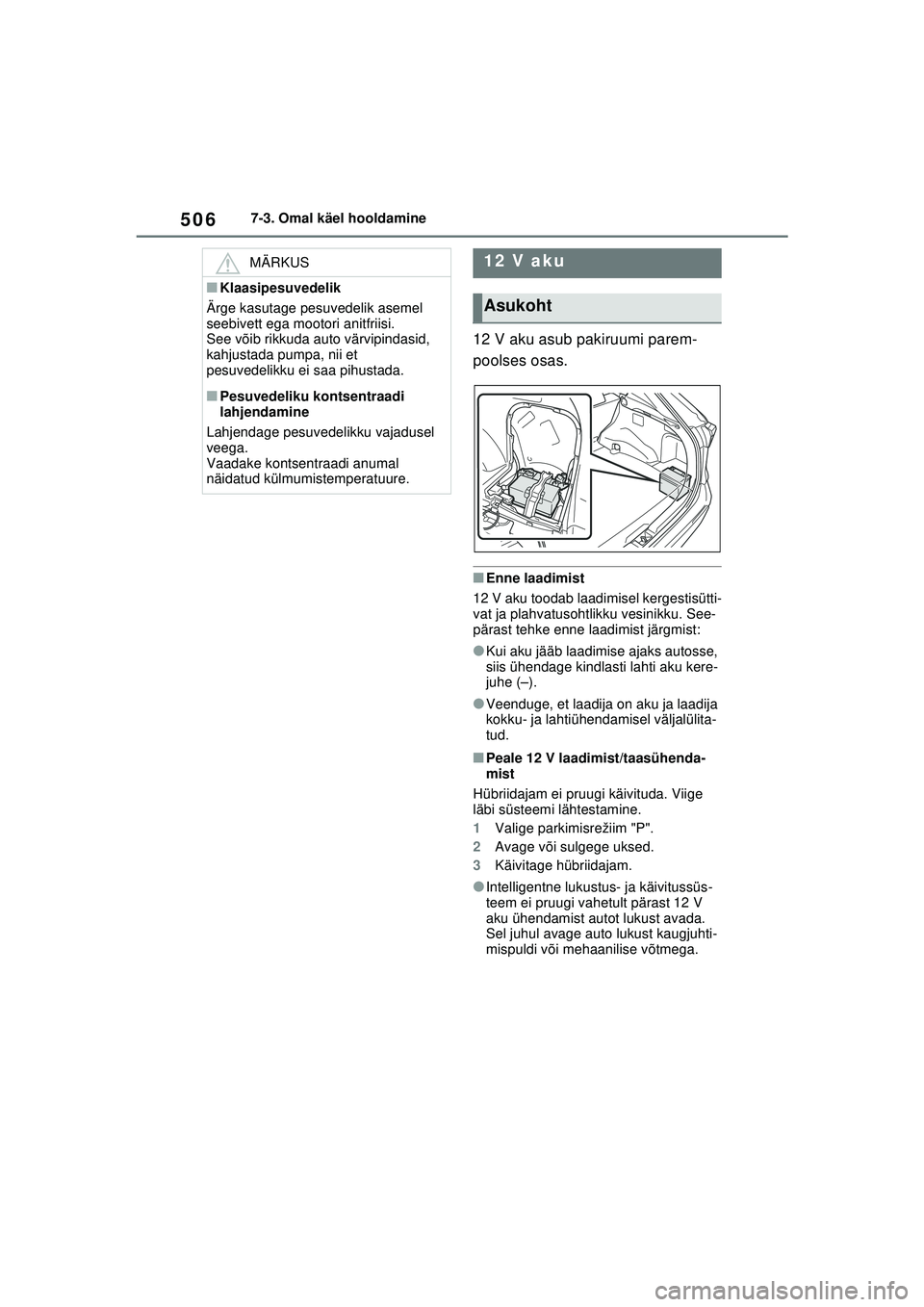

12 V aku asub pakiruumi parem-
poolses osas.
■Enne laadimist
12 V aku toodab laadimisel kergestisütti-
vat ja plahvatusohtlikku vesinikku. See-
pärast tehke enne laadimist järgmist:
●Kui aku jääb laadimise ajaks autosse,
siis ühendage kindlasti lahti aku kere-
juhe (–).
●Veenduge, et laadija on aku ja laadija
kokku- ja lahtiühendamisel väljalülita-
tud.
■Peale 12 V laadimist/taasühenda-
mist
Hübriidajam ei pruugi käivituda. Viige
läbi süsteemi lähtestamine.
1 Valige parkimisrežiim "P".
2 Avage või sulgege uksed.
3 Käivitage hübriidajam.
●Intelligentne lukustus- ja käivitussüs-
teem ei pruugi vahetult pärast 12 V
aku ühendamist autot lukust avada.
Sel juhul avage auto lukust kaugjuhti-
mispuldi või mehaanilise võtmega.
MÄRKUS
■Klaasipesuvedelik
Ärge kasutage pesuvedelik asemel
seebivett ega mootori anitfriisi.
See võib rikkuda auto värvipindasid,
kahjustada pumpa, nii et
pesuvedelikku ei saa pihustada.
■Pesuvedeliku kontsentraadi
lahjendamine
Lahjendage pesuvedelikku vajadusel
veega.
Vaadake kontsentraadi anumal
näidatud külmumistemperatuure.
12 V aku
Asukoht
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 506 Sunday, February 28, 2021 10:52 AM

507
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid

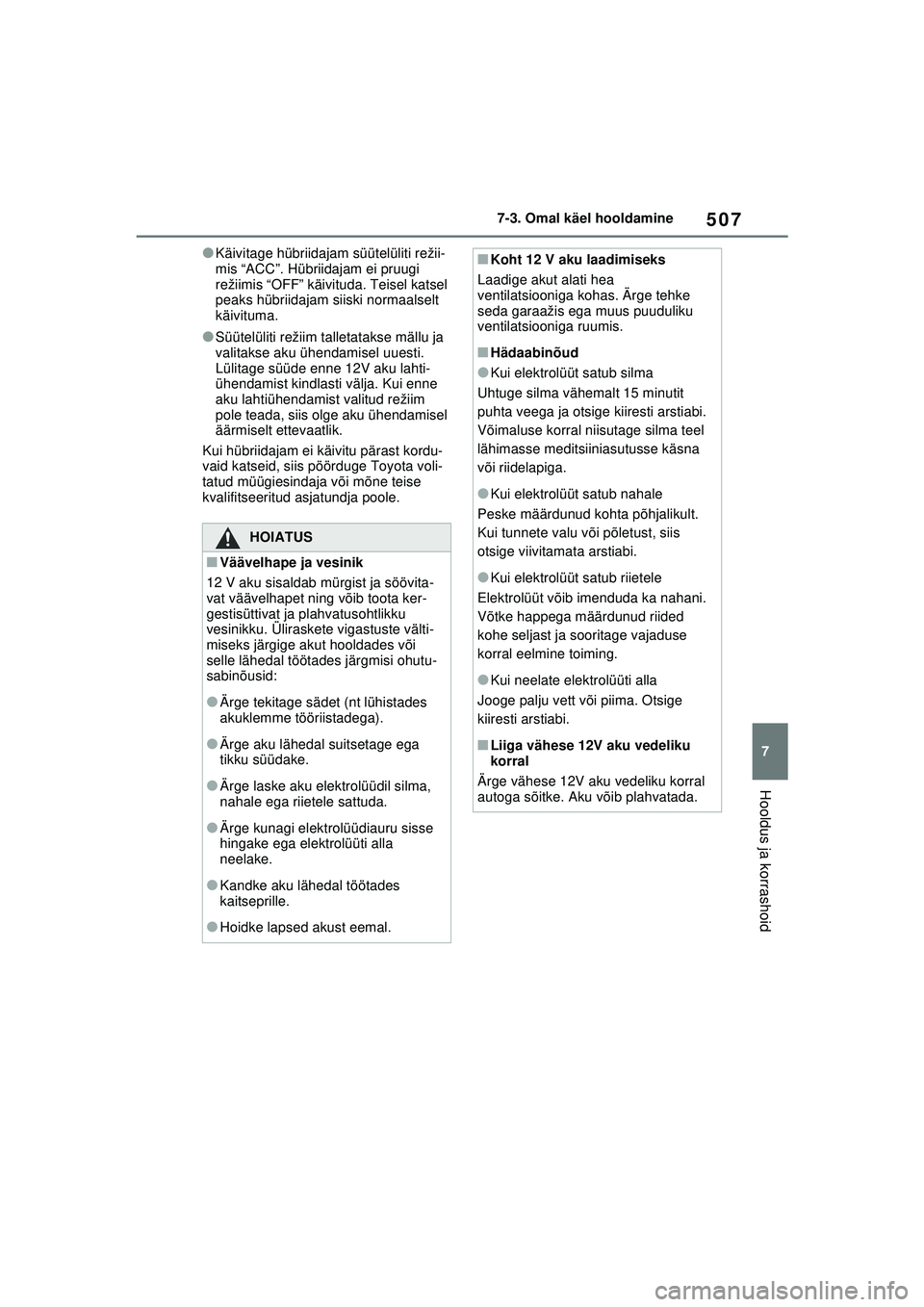

●Käivitage hübriidajam süütelüliti režii-
mis “ACC”. Hübriidajam ei pruugi
režiimis “OFF” käivituda. Teisel katsel
peaks hübriidajam siiski normaalselt
käivituma.
●Süütelüliti režiim talletatakse mällu ja
valitakse aku ühendamisel uuesti.
Lülitage süüde enne 12V aku lahti-
ühendamist kindlasti välja. Kui enne
aku lahtiühendamist valitud režiim
pole teada, siis olge aku ühendamisel
äärmiselt ettevaatlik.
Kui hübriidajam ei käivitu pärast kordu-
vaid katseid, siis pöörduge Toyota voli-
tatud müügiesindaja või mõne teise
kvalifitseeritud asjatundja poole.
HOIATUS
■Väävelhape ja vesinik
12 V aku sisaldab mürgist ja söövita-
vat väävelhapet ning võib toota ker-
gestisüttivat ja plahvatusohtlikku
vesinikku. Üliraskete vigastuste välti-
miseks järgige akut hooldades või
selle lähedal töötades järgmisi ohutu-
sabinõusid:
●Ärge tekitage sädet (nt lühistades
akuklemme tööriistadega).
●Ärge aku lähedal suitsetage ega
tikku süüdake.
●Ärge laske aku elektrolüüdil silma,
nahale ega riietele sattuda.
●Ärge kunagi elektrolüüdiauru sisse
hingake ega elektrolüüti alla
neelake.
●Kandke aku lähedal töötades
kaitseprille.
●Hoidke lapsed akust eemal.
■Koht 12 V aku laadimiseks
Laadige akut alati hea
ventilatsiooniga kohas. Ärge tehke
seda garaažis ega muus puuduliku
ventilatsiooniga ruumis.
■Hädaabinõud
●Kui elektrolüüt satub silma
Uhtuge silma vähemalt 15 minutit
puhta veega ja otsige kiiresti arstiabi.
Võimaluse korral niisutage silma teel
lähimasse meditsiiniasutusse käsna
või riidelapiga.
●Kui elektrolüüt satub nahale
Peske määrdunud kohta põhjalikult.
Kui tunnete valu või põletust, siis
otsige viivitamata arstiabi.
●Kui elektrolüüt satub riietele
Elektrolüüt võib imenduda ka nahani.
Võtke happega määrdunud riided
kohe seljast ja sooritage vajaduse
korral eelmine toiming.
●Kui neelate elektrolüüti alla
Jooge palju vett või piima. Otsige
kiiresti arstiabi.
■Liiga vähese 12V aku vedeliku
korral
Ärge vähese 12V aku vedeliku korral
autoga sõitke. Aku võib plahvatada.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 507 Sunday, February 28, 2021 10:52 AM

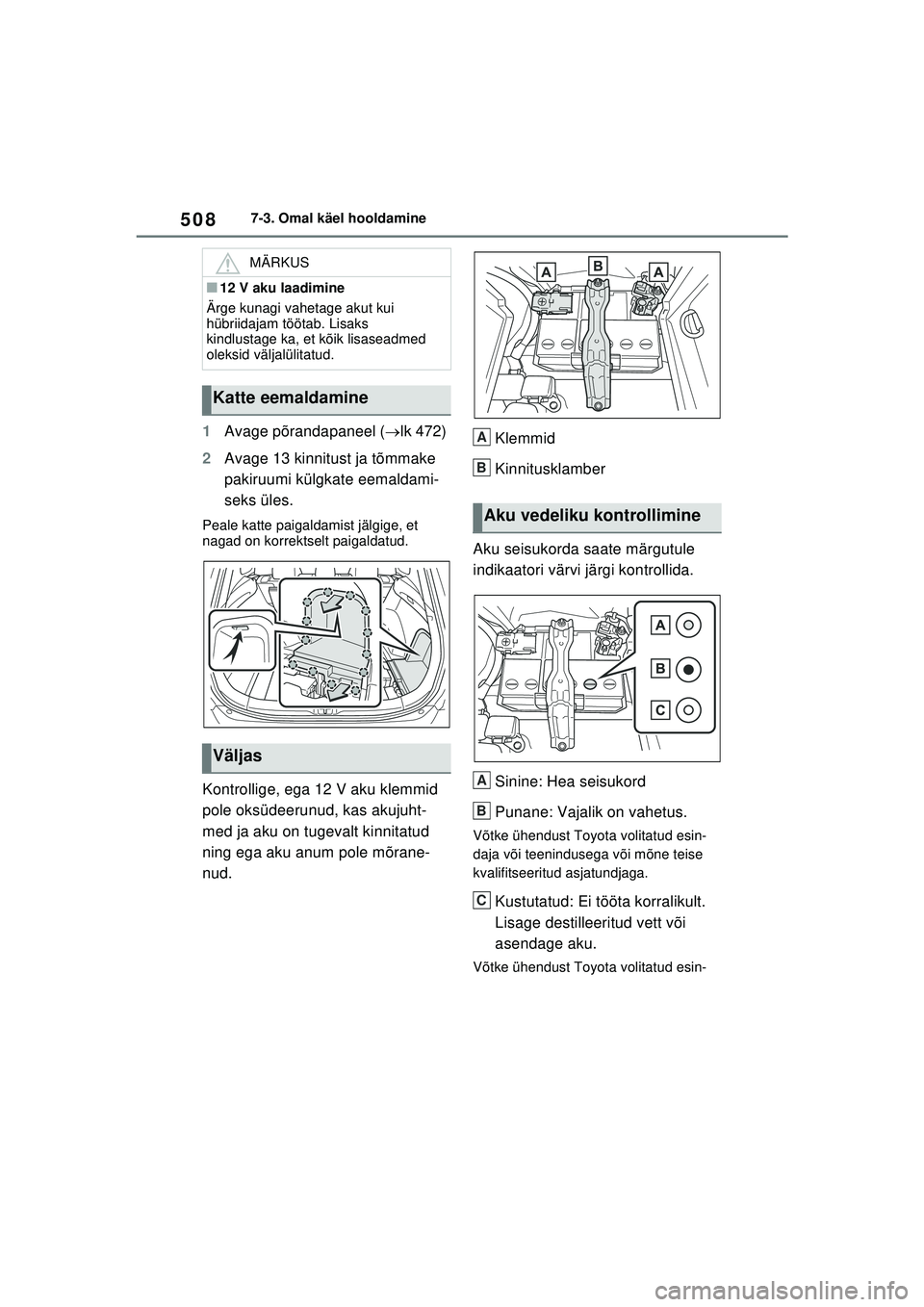

5087-3. Omal käel hooldamine
1Avage põrandapaneel ( lk 472)
2 Avage 13 kinnitust ja tõmmake
pakiruumi külgkate eemaldami-
seks üles.
Peale katte paigaldamist jälgige, et
nagad on korrektselt paigaldatud.
Kontrollige, ega 12 V aku klemmid
pole oksüdeerunud, kas akujuht-
med ja aku on tugevalt kinnitatud
ning ega aku anum pole mõrane-
nud. Klemmid
Kinnitusklamber
Aku seisukorda saate märgutule
indikaatori värvi järgi kontrollida.
Sinine: Hea seisukord
Punane: Vajalik on vahetus.
Võtke ühendust Toyota volitatud esin-
daja või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
Kustutatud: Ei tööta korralikult.
Lisage destilleeritud vett või
asendage aku.
Võtke ühendust Toyota volitatud esin-
MÄRKUS
■12 V aku laadimine
Ärge kunagi vahetage akut kui
hübriidajam töötab. Lisaks
kindlustage ka, et kõik lisaseadmed
oleksid väljalülitatud.
Katte eemaldamine
Väljas
Aku vedeliku kontrollimine
A
B
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 508 Sunday, February 28, 2021 10:52 AM

509
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid
daja või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.

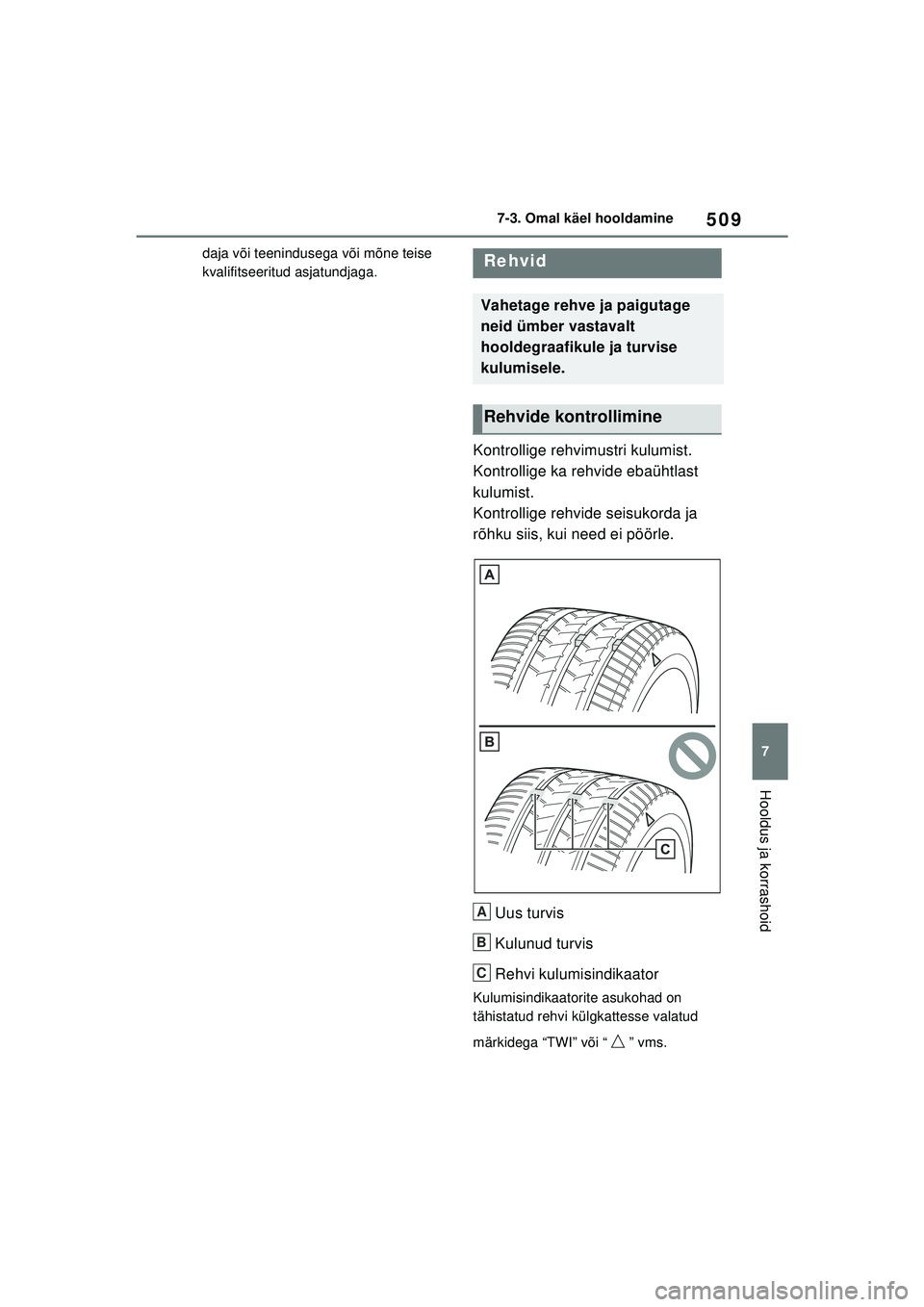

Kontrollige rehvimustri kulumist.
Kontrollige ka rehvide ebaühtlast
kulumist.
Kontrollige rehvide seisukorda ja
rõhku siis, kui need ei pöörle.
Uus turvis
Kulunud turvis
Rehvi kulumisindikaator
Kulumisindikaatorite asukohad on
tähistatud rehvi külgkattesse valatud
märkidega “TWI” või “ ” vms.
Rehvid
Vahetage rehve ja paigutage
neid ümber vastavalt
hooldegraafikule ja turvise
kulumisele.
Rehvide kontrollimine
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 509 Sunday, February 28, 2021 10:52 AM
