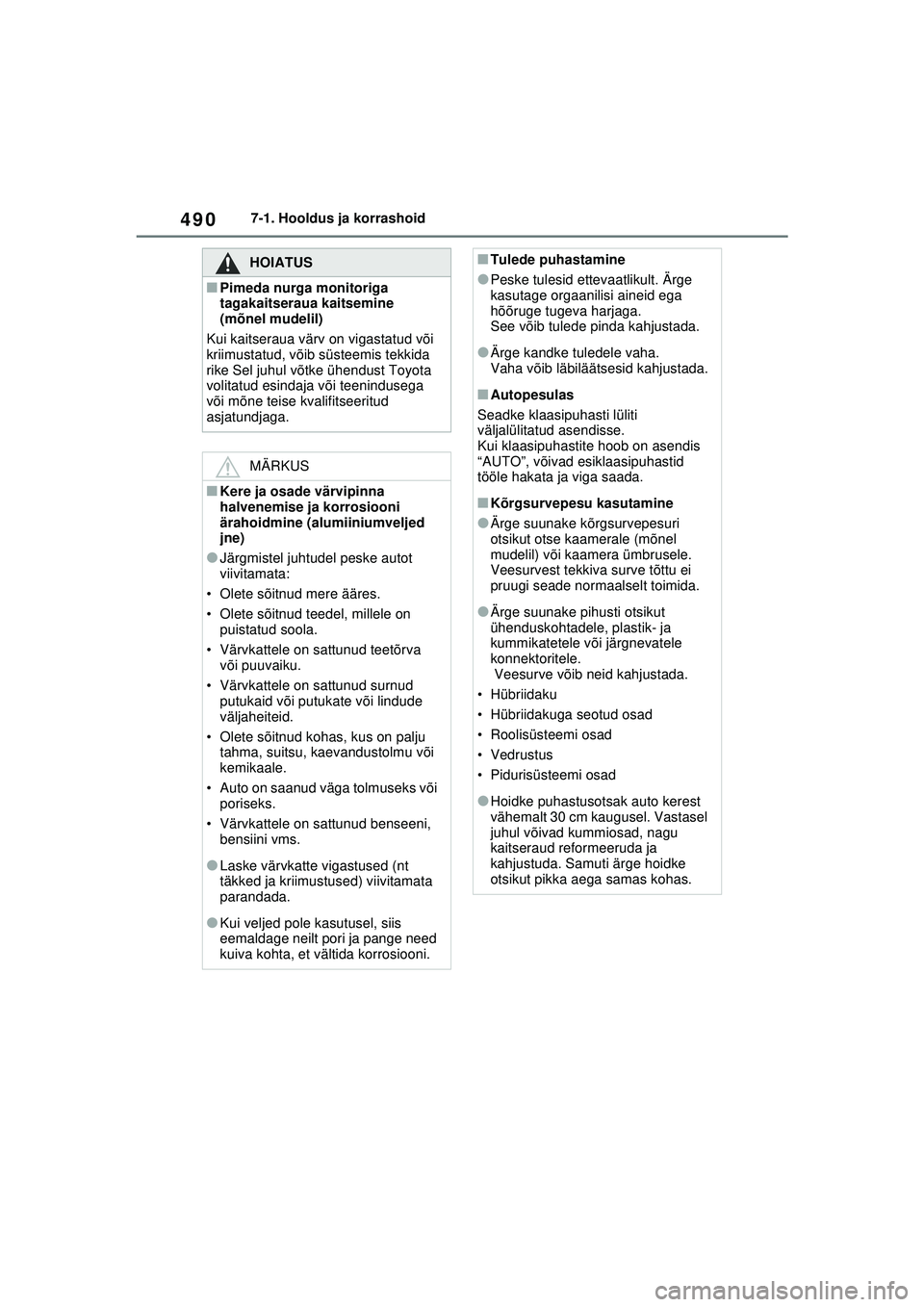

4907-1. Hooldus ja korrashoid
HOIATUS
■Pimeda nurga monitoriga
tagakaitseraua kaitsemine
(mõnel mudelil)
Kui kaitseraua värv on vigastatud või
kriimustatud, võib süsteemis tekkida
rike Sel juhul võtke ühendust Toyota
volitatud esindaja või teenindusega
või mõne teise kvalifitseeritud
asjatundjaga.
MÄRKUS
■Kere ja osade värvipinna
halvenemise ja korrosiooni
ärahoidmine (alumiiniumveljed
jne)
●Järgmistel juhtudel peske autot
viivitamata:
• Olete sõitnud mere ääres.
• Olete sõitnud teedel, millele on puistatud soola.
• Värvkattele on sattunud teetõrva või puuvaiku.
• Värvkattele on sattunud surnud putukaid või putukate või lindude
väljaheiteid.
• Olete sõitnud kohas, kus on palju tahma, suitsu, kaevandustolmu või
kemikaale.
• Auto on saanud väga tolmuseks või poriseks.
• Värvkattele on sattunud benseeni, bensiini vms.
●Laske värvkatte vigastused (nt
täkked ja kriimustused) viivitamata
parandada.
●Kui veljed pole kasutusel, siis
eemaldage neilt pori ja pange need
kuiva kohta, et vältida korrosiooni.
■Tulede puhastamine
●Peske tulesid ettevaatlikult. Ärge
kasutage orgaan ilisi aineid ega
hõõruge tugeva harjaga.
See võib tulede pinda kahjustada.
●Ärge kandke tuledele vaha.
Vaha võib läbiläätsesid kahjustada.
■Autopesulas
Seadke klaasipuhasti lüliti
väljalülitatud asendisse.
Kui klaasipuhastite hoob on asendis
“AUTO”, võivad esiklaasipuhastid
tööle hakata ja viga saada.
■Kõrgsurvepesu kasutamine
●Ärge suunake kõrgsurvepesuri
otsikut otse kaamerale (mõnel
mudelil) või kaamera ümbrusele.
Veesurvest tekkiva surve tõttu ei
pruugi seade normaalselt toimida.
●Ärge suunake pihusti otsikut
ühenduskohtadele, plastik- ja
kummikatetele või järgnevatele
konnektoritele.
Veesurve võib neid kahjustada.
• Hübriidaku
• Hübriidakuga seotud osad
• Roolisüsteemi osad
• Vedrustus
• Pidurisüsteemi osad
●Hoidke puhastusotsak auto kerest
vähemalt 30 cm kaugusel. Vastasel
juhul võivad kummiosad, nagu
kaitseraud reformeeruda ja
kahjustuda. Samuti ärge hoidke
otsikut pikka aega samas kohas.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 490 Sunday, February 28, 2021 10:52 AM

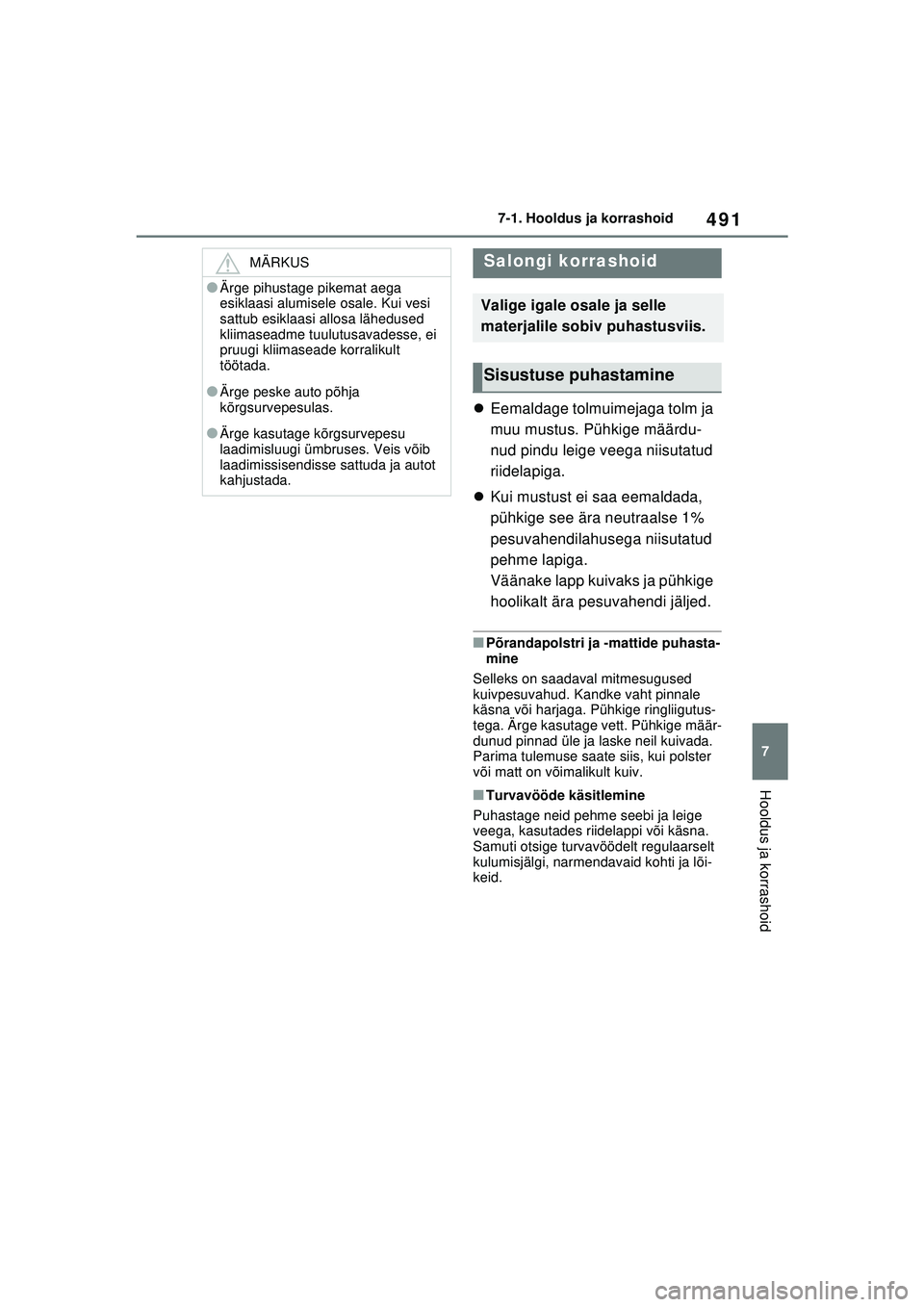

491
7
7-1. Hooldus ja korrashoid
Hooldus ja korrashoid

Eemaldage tolmuimejaga tolm ja
muu mustus. Pühkige määrdu-
nud pindu leige veega niisutatud
riidelapiga.
 Kui mustust ei saa eemaldada,
pühkige see ära neutraalse 1%
pesuvahendilahusega niisutatud
pehme lapiga.
Väänake lapp kuivaks ja pühkige
hoolikalt ära pesuvahendi jäljed.
■Põrandapolstri ja -mattide puhasta-
mine
Selleks on saadaval mitmesugused
kuivpesuvahud. Kandke vaht pinnale
käsna või harjaga. Pühkige ringliigutus-
tega. Ärge kasutage vett. Pühkige määr-
dunud pinnad üle ja laske neil kuivada.
Parima tulemuse saate siis, kui polster
või matt on võimalikult kuiv.
■Turvavööde käsitlemine
Puhastage neid pehme seebi ja leige
veega, kasutades riidelappi või käsna.
Samuti otsige turvavöödelt regulaarselt
kulumisjälgi, narmendavaid kohti ja lõi-
keid.
MÄRKUS
●Ärge pihustage pikemat aega
esiklaasi alumisele osale. Kui vesi
sattub esiklaasi allosa lähedused
kliimaseadme tuulutusavadesse, ei
pruugi kliimaseade korralikult
töötada.
●Ärge peske auto põhja
kõrgsurvepesulas.
●Ärge kasutage kõrgsurvepesu
laadimisluugi ümbruses. Veis võib
laadimissisendisse sattuda ja autot
kahjustada.
Salongi korrashoid
Valige igale osale ja selle
materjalile sobiv puhastusviis.
Sisustuse puhastamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 491 Sunday, February 28, 2021 10:52 AM

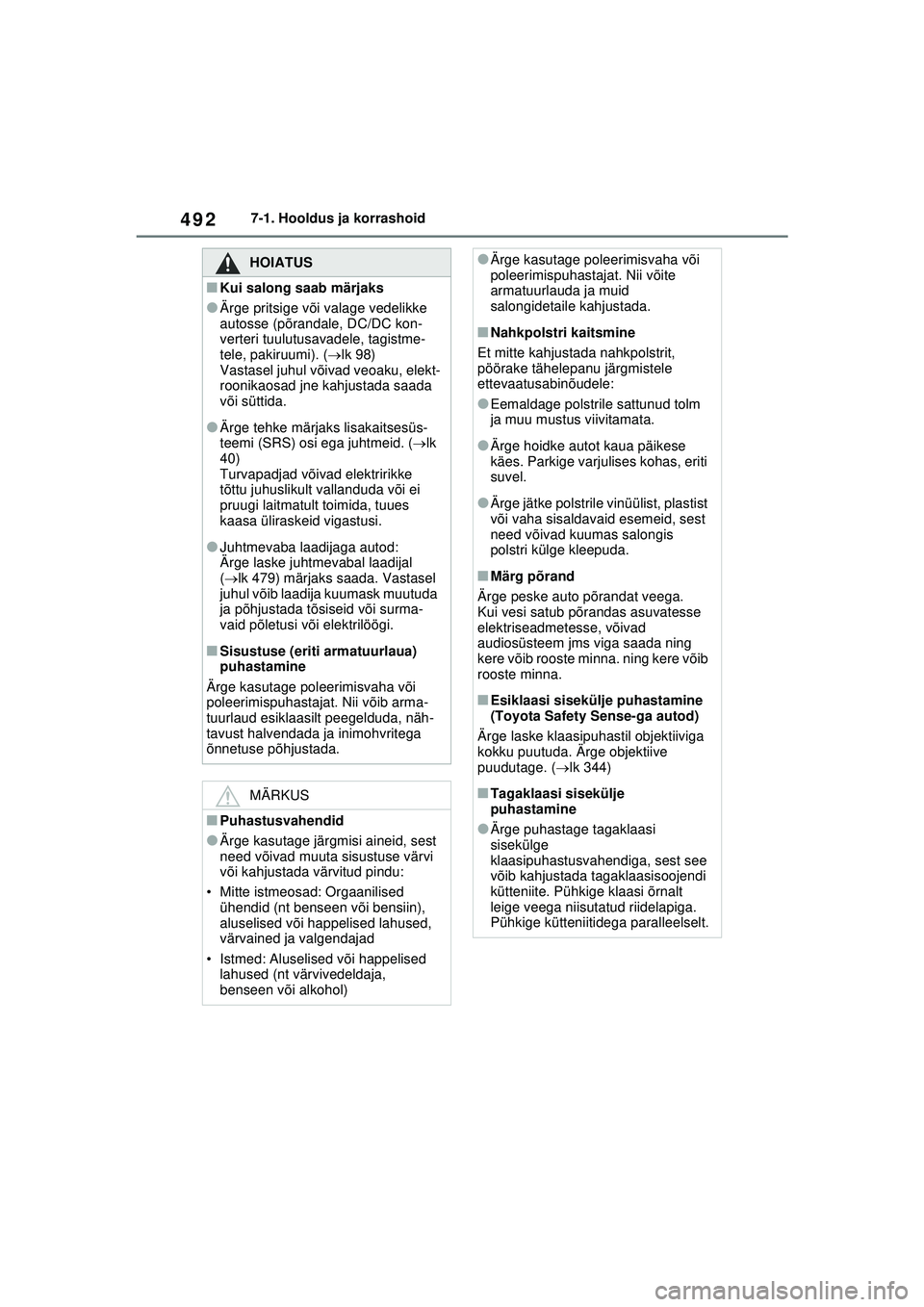

4927-1. Hooldus ja korrashoid
HOIATUS
■Kui salong saab märjaks
●Ärge pritsige või valage vedelikke
autosse (põrandale, DC/DC kon-
verteri tuulutusavadele, tagistme-
tele, pakiruumi). (lk 98)
Vastasel juhul võivad veoaku, elekt-
roonikaosad jne kahjustada saada
või süttida.
●Ärge tehke märjaks lisakaitsesüs-
teemi (SRS) osi ega juhtmeid. ( lk
40)
Turvapadjad võivad elektririkke
tõttu juhuslikult vallanduda või ei
pruugi laitmatult toimida, tuues
kaasa üliraskeid vigastusi.
●Juhtmevaba laadijaga autod:
Ärge laske juhtmevabal laadijal
(  lk 479) märjaks saada. Vastasel
juhul võib laadija kuumask muutuda
ja põhjustada tõsiseid või surma-
vaid põletusi või elektrilöögi.
■Sisustuse (eriti armatuurlaua)
puhastamine
Ärge kasutage poleerimisvaha või
poleerimispuhastajat. Nii võib arma-
tuurlaud esiklaasilt peegelduda, näh-
tavust halvendada ja inimohvritega
õnnetuse põhjustada.
MÄRKUS
■Puhastusvahendid
●Ärge kasutage järgmisi aineid, sest
need võivad muuta sisustuse värvi
või kahjustada värvitud pindu:
• Mitte istmeosad: Orgaanilised ühendid (nt benseen või bensiin),
aluselised või happelised lahused,
värvained ja valgendajad
• Istmed: Aluselised või happelised lahused (nt värvivedeldaja,
benseen või alkohol)
●Ärge kasutage poleerimisvaha või
poleerimispuhastajat. Nii võite
armatuurlauda ja muid
salongidetaile kahjustada.
■Nahkpolstri kaitsmine
Et mitte kahjustada nahkpolstrit,
pöörake tähelepanu järgmistele
ettevaatusabinõudele:
●Eemaldage polstrile sattunud tolm
ja muu mustus viivitamata.
●Ärge hoidke autot kaua päikese
käes. Parkige varjulises kohas, eriti
suvel.
●Ärge jätke polstrile vinüülist, plastist
või vaha sisaldavaid esemeid, sest
need võivad kuumas salongis
polstri külge kleepuda.
■Märg põrand
Ärge peske auto põrandat veega.
Kui vesi satub põrandas asuvatesse
elektriseadmetesse, võivad
audiosüsteem jms viga saada ning
kere võib rooste minna. ning kere võib
rooste minna.
■Esiklaasi sisekülje puhastamine
(Toyota Safety Sense-ga autod)
Ärge laske klaasipuhastil objektiiviga
kokku puutuda. Ärge objektiive
puudutage. ( lk 344)
■Tagaklaasi sisekülje
puhastamine
●Ärge puhastage tagaklaasi
sisekülge
klaasipuhastusvahendiga, sest see
võib kahjustada tagaklaasisoojendi
kütteniite. Pühkige klaasi õrnalt
leige veega niisutatud riidelapiga.
Pühkige kütteniitidega paralleelselt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 492 Sunday, February 28, 2021 10:52 AM

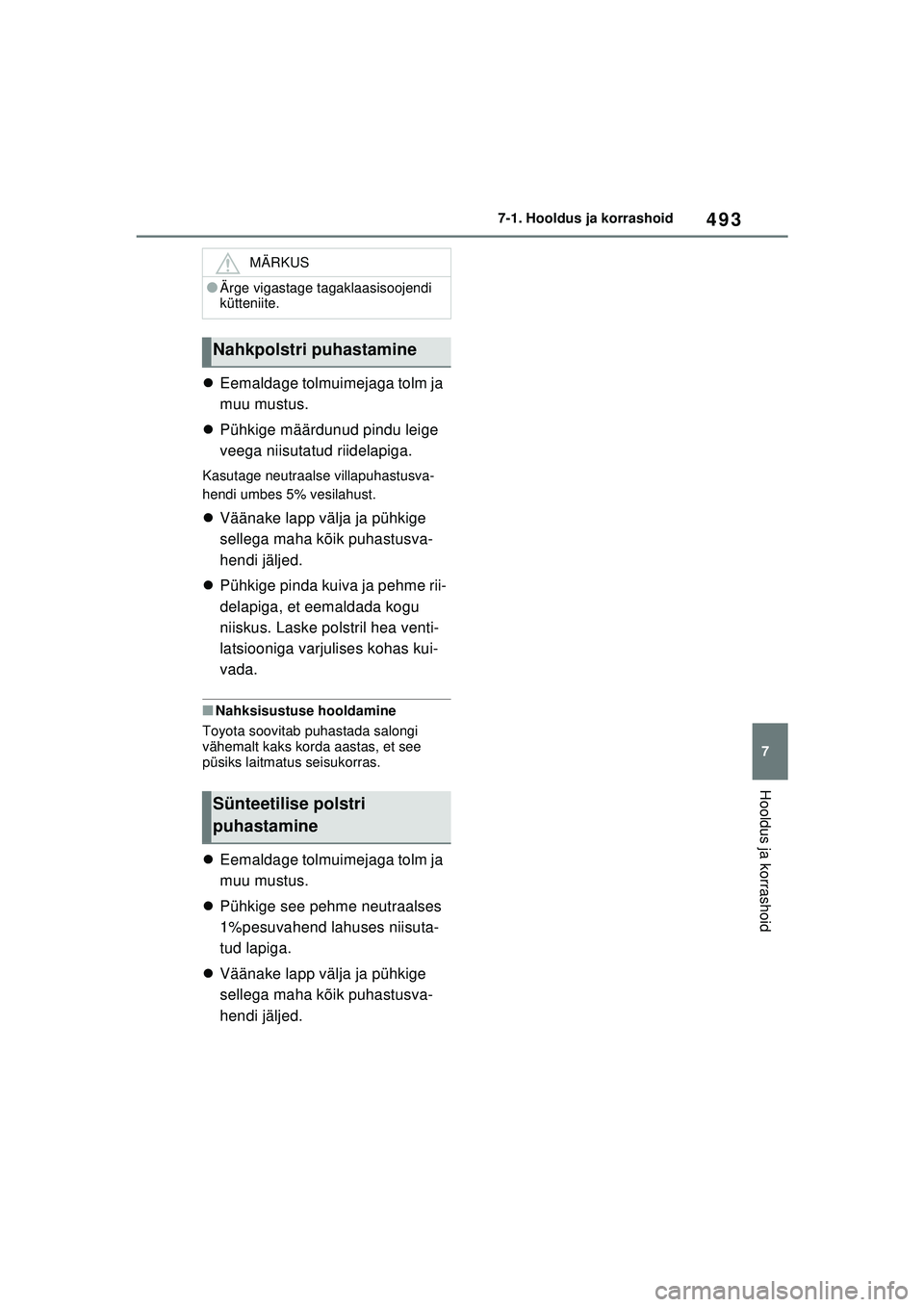

493
7
7-1. Hooldus ja korrashoid
Hooldus ja korrashoid

Eemaldage tolmuimejaga tolm ja
muu mustus.
 Pühkige määrdunud pindu leige
veega niisutatud riidelapiga.
Kasutage neutraalse villapuhastusva-
hendi umbes 5% vesilahust.
Väänake lapp välja ja pühkige
sellega maha kõik puhastusva-
hendi jäljed.
 Pühkige pinda kuiva ja pehme rii-
delapiga, et eemaldada kogu
niiskus. Laske polstril hea venti-
latsiooniga varjulises kohas kui-
vada.
■Nahksisustuse hooldamine
Toyota soovitab puhastada salongi
vähemalt kaks korda aastas, et see
püsiks laitmatus seisukorras.
 Eemaldage tolmuimejaga tolm ja
muu mustus.
 Pühkige see pehme neutraalses
1%pesuvahend lahuses niisuta-
tud lapiga.
 Väänake lapp välja ja pühkige
sellega maha kõik puhastusva-
hendi jäljed.
MÄRKUS
●Ärge vigastage tagaklaasisoojendi
kütteniite.
Nahkpolstri puhastamine
Sünteetilise polstri
puhastamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 493 Sunday, February 28, 2021 10:52 AM

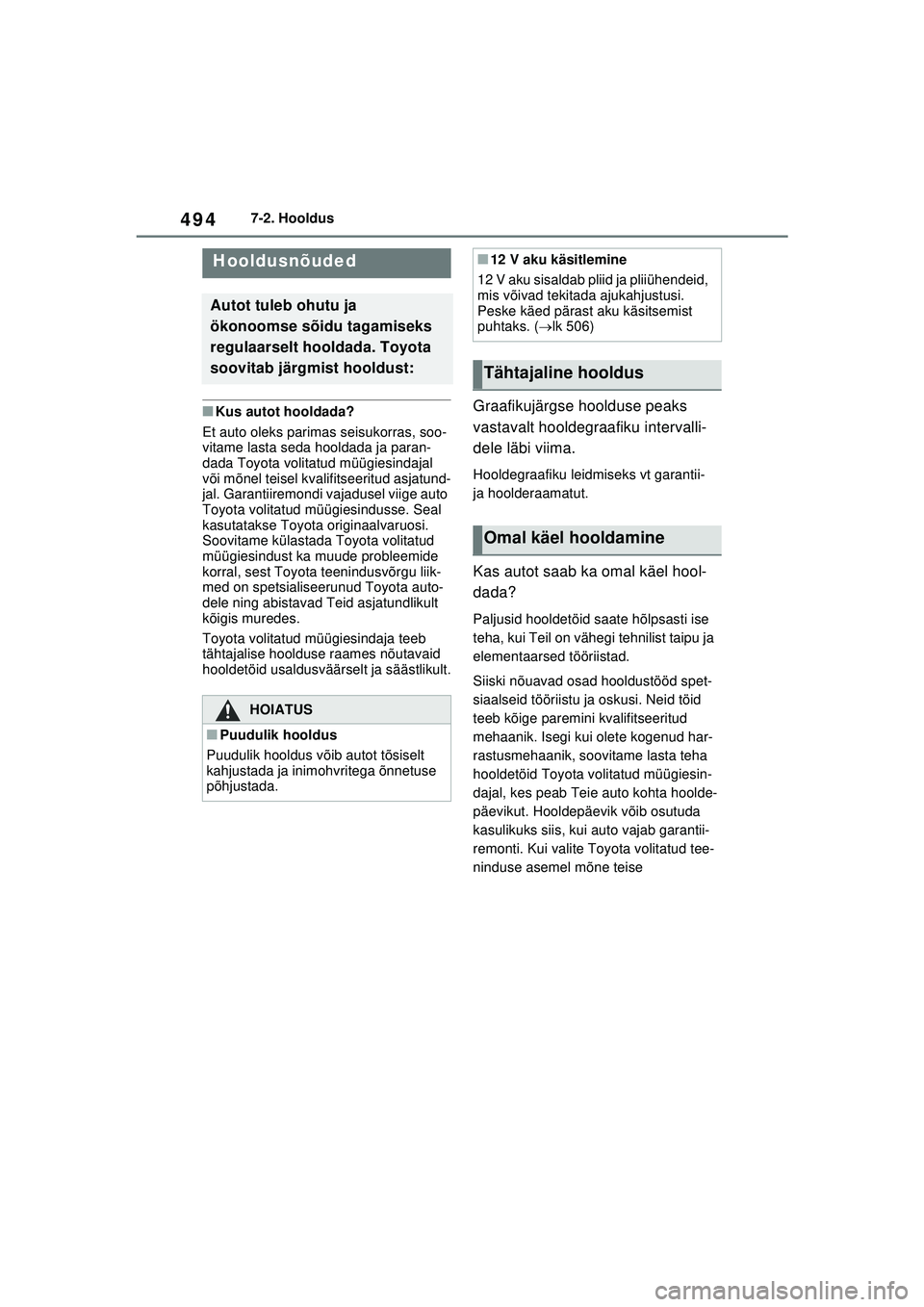

4947-2. Hooldus
7 -2 .Hool dus
■Kus autot hooldada?
Et auto oleks parimas seisukorras, soo-
vitame lasta seda hooldada ja paran-
dada Toyota volitatud müügiesindajal
või mõnel teisel kvalifitseeritud asjatund-
jal. Garantiiremondi vajadusel viige auto
Toyota volitatud müügiesindusse. Seal
kasutatakse Toyota originaalvaruosi.
Soovitame külastada Toyota volitatud
müügiesindust ka muude probleemide
korral, sest Toyota teenindusvõrgu liik-
med on spetsialiseerunud Toyota auto-
dele ning abistavad Teid asjatundlikult
kõigis muredes.
Toyota volitatud müügiesindaja teeb
tähtajalise hoolduse raames nõutavaid
hooldetöid usaldusväärselt ja säästlikult.Graafikujärgse hoolduse peaks
vastavalt hooldegraafiku intervalli-
dele läbi viima.
Hooldegraafiku leidmiseks vt garantii-
ja hoolderaamatut.
Kas autot saab ka omal käel hool-
dada?
Paljusid hooldetöid saate hõlpsasti ise
teha, kui Teil on vähegi tehnilist taipu ja
elementaarsed tööriistad.
Siiski nõuavad osad hooldustööd spet-
siaalseid tööriistu ja oskusi. Neid töid
teeb kõige paremini kvalifitseeritud
mehaanik. Isegi kui olete kogenud har-
rastusmehaanik, soovitame lasta teha
hooldetöid Toyota volitatud müügiesin-
dajal, kes peab Teie auto kohta hoolde-
päevikut. Hooldepäevik võib osutuda
kasulikuks siis, kui auto vajab garantii-
remonti. Kui valite Toyota volitatud tee-
ninduse asemel mõne teise
Hooldusnõuded
Autot tuleb ohutu ja
ökonoomse sõidu tagamiseks
regulaarselt hooldada. Toyota
soovitab järgmist hooldust:
HOIATUS
■Puudulik hooldus
Puudulik hooldus võib autot tõsiselt
kahjustada ja inimohvritega õnnetuse
põhjustada.
■12 V aku käsitlemine
12 V aku sisaldab pliid ja pliiühendeid,
mis võivad tekitada ajukahjustusi.
Peske käed pärast aku käsitsemist
puhtaks. ( lk 506)
Tähtajaline hooldus
Omal käel hooldamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 494 Sunday, February 28, 2021 10:52 AM

495
7
7-2. Hooldus
Hooldus ja korrashoid
kvalifitseeritud asjatundja, siis paluge
tal pidada hooldepäevikut.

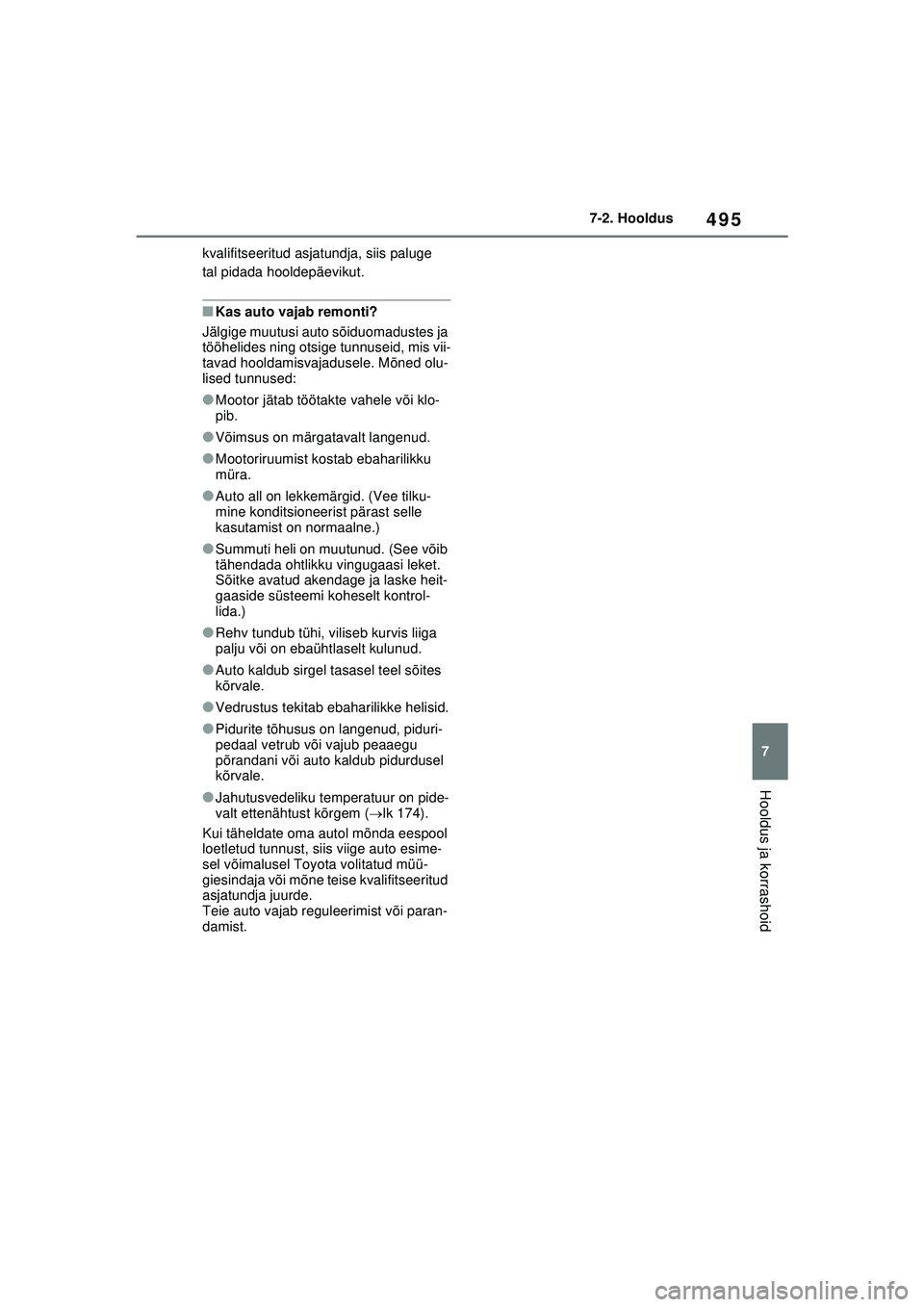

■Kas auto vajab remonti?
Jälgige muutusi auto sõiduomadustes ja
tööhelides ning otsige tunnuseid, mis vii-
tavad hooldamisvajadusele. Mõned olu-
lised tunnused:
●Mootor jätab töötakte vahele või klo-
pib.
●Võimsus on märgatavalt langenud.
●Mootoriruumist kostab ebaharilikku
müra.
●Auto all on lekkemärgid. (Vee tilku-
mine konditsioneerist pärast selle
kasutamist on normaalne.)
●Summuti heli on muutunud. (See võib
tähendada ohtlikku vingugaasi leket.
Sõitke avatud akendage ja laske heit-
gaaside süsteemi koheselt kontrol-
lida.)
●Rehv tundub tühi, viliseb kurvis liiga
palju või on ebaühtlaselt kulunud.
●Auto kaldub sirgel tasasel teel sõites
kõrvale.
●Vedrustus tekitab ebaharilikke helisid.
●Pidurite tõhusus on langenud, piduri-
pedaal vetrub või vajub peaaegu
põrandani või auto kaldub pidurdusel
kõrvale.
●Jahutusvedeliku temperatuur on pide-
valt ettenähtust kõrgem ( lk 174).
Kui täheldate oma autol mõnda eespool
loetletud tunnust, siis viige auto esime-
sel võimalusel Toyota volitatud müü-
giesindaja või mõne teise kvalifitseeritud
asjatundja juurde.
Teie auto vajab reguleerimist või paran-
damist.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 495 Sunday, February 28, 2021 10:52 AM

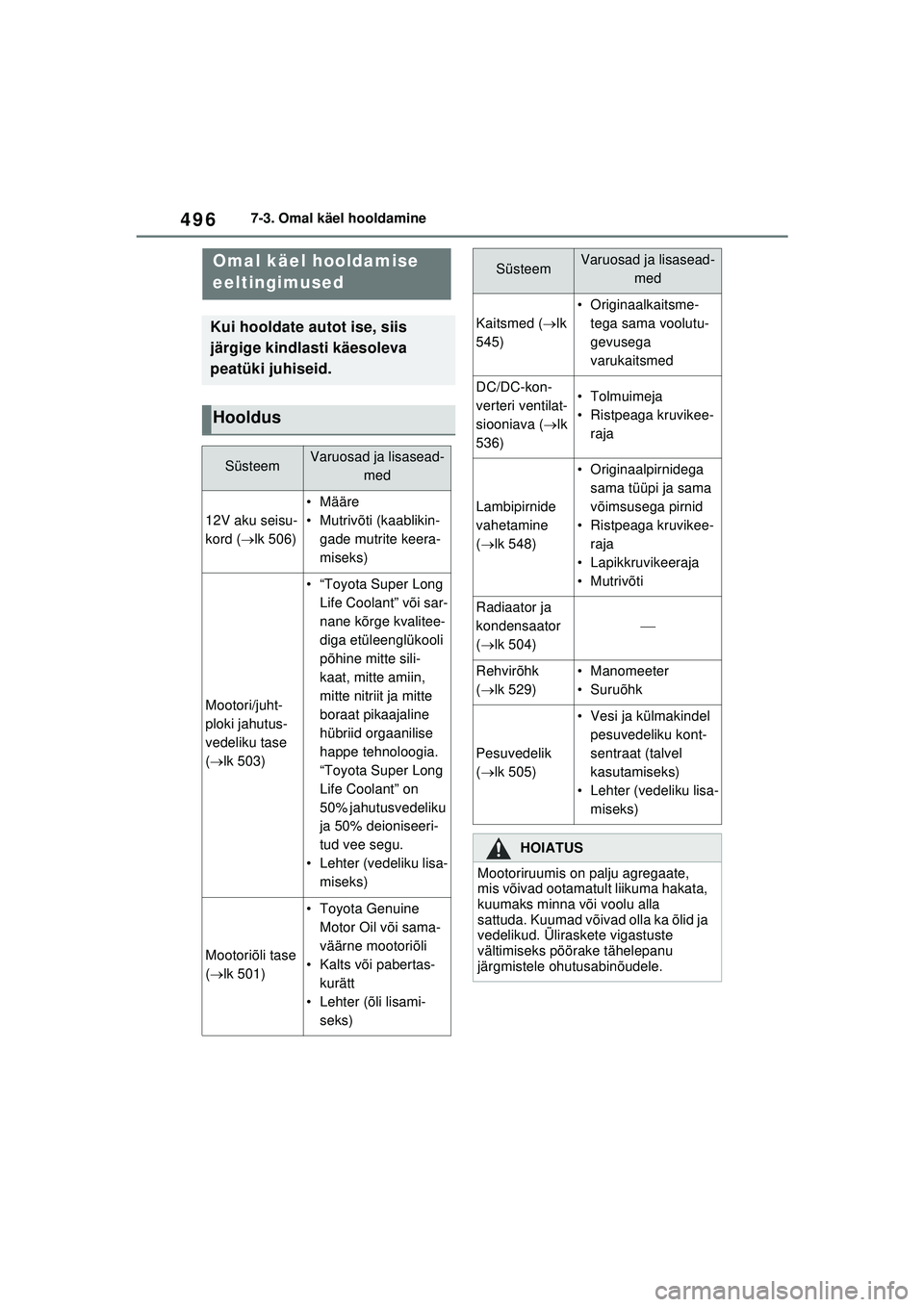

4967-3. Omal käel hooldamine
7 -3 .O ma l k ä el hool dam ine
Omal käel hooldamise
eeltingimused
Kui hooldate autot ise, siis
järgige kindlasti käesoleva
peatüki juhiseid.
Hooldus
SüsteemVaruosad ja lisasead-med
12V aku seisu-
kord (lk 506)
• Määre
• Mutrivõti (kaablikin-
gade mutrite keera-
miseks)
Mootori/juht-
ploki jahutus-
vedeliku tase
( lk 503)
• “Toyota Super Long
Life Coolant” või sar-
nane kõrge kvalitee-
diga etüleenglükooli
põhine mitte sili-
kaat, mitte amiin,
mitte nitriit ja mitte
boraat pikaajaline
hübriid orgaanilise
happe tehnoloogia.
“Toyota Super Long
Life Coolant” on
50% jahutusvedeliku
ja 50% deioniseeri-
tud vee segu.
• Lehter (vedeliku lisa- miseks)
Mootoriõli tase
( lk 501)
• Toyota Genuine
Motor Oil või sama-
väärne mootoriõli
• Kalts või pabertas- kurätt
• Lehter (õli lisami- seks)
Kaitsmed ( lk
545)
• Originaalkaitsme- tega sama voolutu-
gevusega
varukaitsmed
DC/DC-kon-
verteri ventilat-
siooniava ( lk
536)• Tolmuimeja
• Ristpeaga kruvikee- raja
Lambipirnide
vahetamine
( lk 548)
• Originaalpirnidega
sama tüüpi ja sama
võimsusega pirnid
• Ristpeaga kruvikee- raja
• Lapikkruvikeeraja
•Mutrivõti
Radiaator ja
kondensaator
(  lk 504)

Rehvirõhk
( lk 529)• Manomeeter
• Suruõhk
Pesuvedelik
( lk 505)
• Vesi ja külmakindel
pesuvedeliku kont-
sentraat (talvel
kasutamiseks)
• Lehter (vedeliku lisa- miseks)
HOIATUS
Mootoriruumis on palju agregaate,
mis võivad ootamatult liikuma hakata,
kuumaks minna või voolu alla
sattuda. Kuumad võivad olla ka õlid ja
vedelikud. Üliraskete vigastuste
vältimiseks pöörake tähelepanu
järgmistele ohutusabinõudele.
SüsteemVaruosad ja lisasead- med
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 496 Sunday, February 28, 2021 10:52 AM

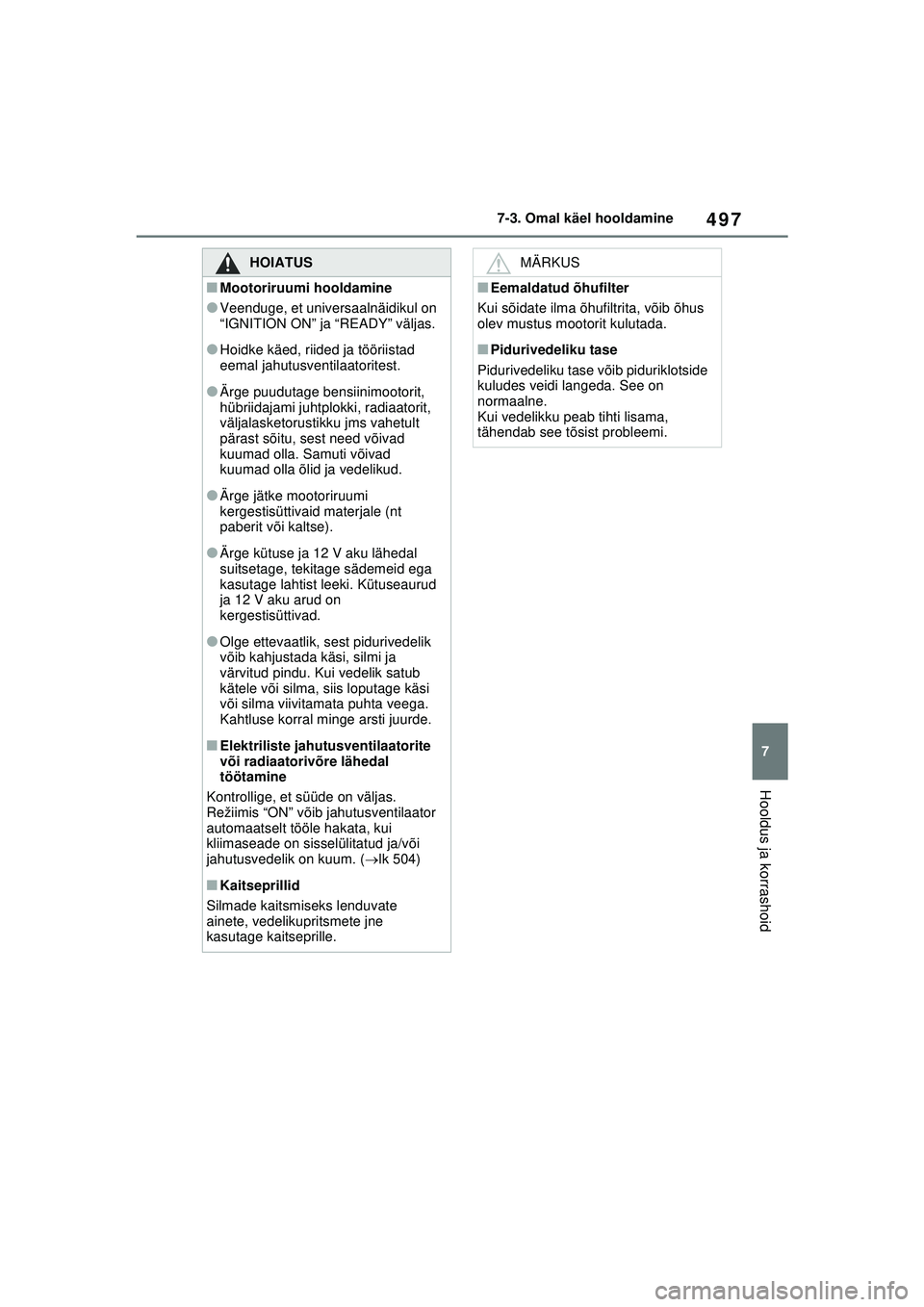

497
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid
HOIATUS
■Mootoriruumi hooldamine
●Veenduge, et universaalnäidikul on
“IGNITION ON” ja “READY” väljas.
●Hoidke käed, riided ja tööriistad
eemal jahutusventilaatoritest.
●Ärge puudutage bensiinimootorit,
hübriidajami juhtplokki, radiaatorit,
väljalasketorustikku jms vahetult
pärast sõitu, sest need võivad
kuumad olla. Samuti võivad
kuumad olla õlid ja vedelikud.
●Ärge jätke mootoriruumi
kergestisüttivaid materjale (nt
paberit või kaltse).
●Ärge kütuse ja 12 V aku lähedal
suitsetage, tekitage sädemeid ega
kasutage lahtist leeki. Kütuseaurud
ja 12 V aku arud on
kergestisüttivad.
●Olge ettevaatlik, sest pidurivedelik
võib kahjustada käsi, silmi ja
värvitud pindu. Kui vedelik satub
kätele või silma, siis loputage käsi
või silma viivitamata puhta veega.
Kahtluse korral minge arsti juurde.
■Elektriliste jahutusventilaatorite
või radiaatorivõre lähedal
töötamine
Kontrollige, et süüde on väljas.
Režiimis “ON” võib jahutusventilaator
automaatselt tööle hakata, kui
kliimaseade on sisselülitatud ja/või
jahutusvedelik on kuum. ( lk 504)
■Kaitseprillid
Silmade kaitsmiseks lenduvate
ainete, vedelikupritsmete jne
kasutage kaitseprille.
MÄRKUS
■Eemaldatud õhufilter
Kui sõidate ilma õhufiltrita, võib õhus
olev mustus mootorit kulutada.
■Pidurivedeliku tase
Pidurivedeliku tase võib piduriklotside
kuludes veidi langeda. See on
normaalne.
Kui vedelikku peab tihti lisama,
tähendab see tõsist probleemi.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 497 Sunday, February 28, 2021 10:52 AM

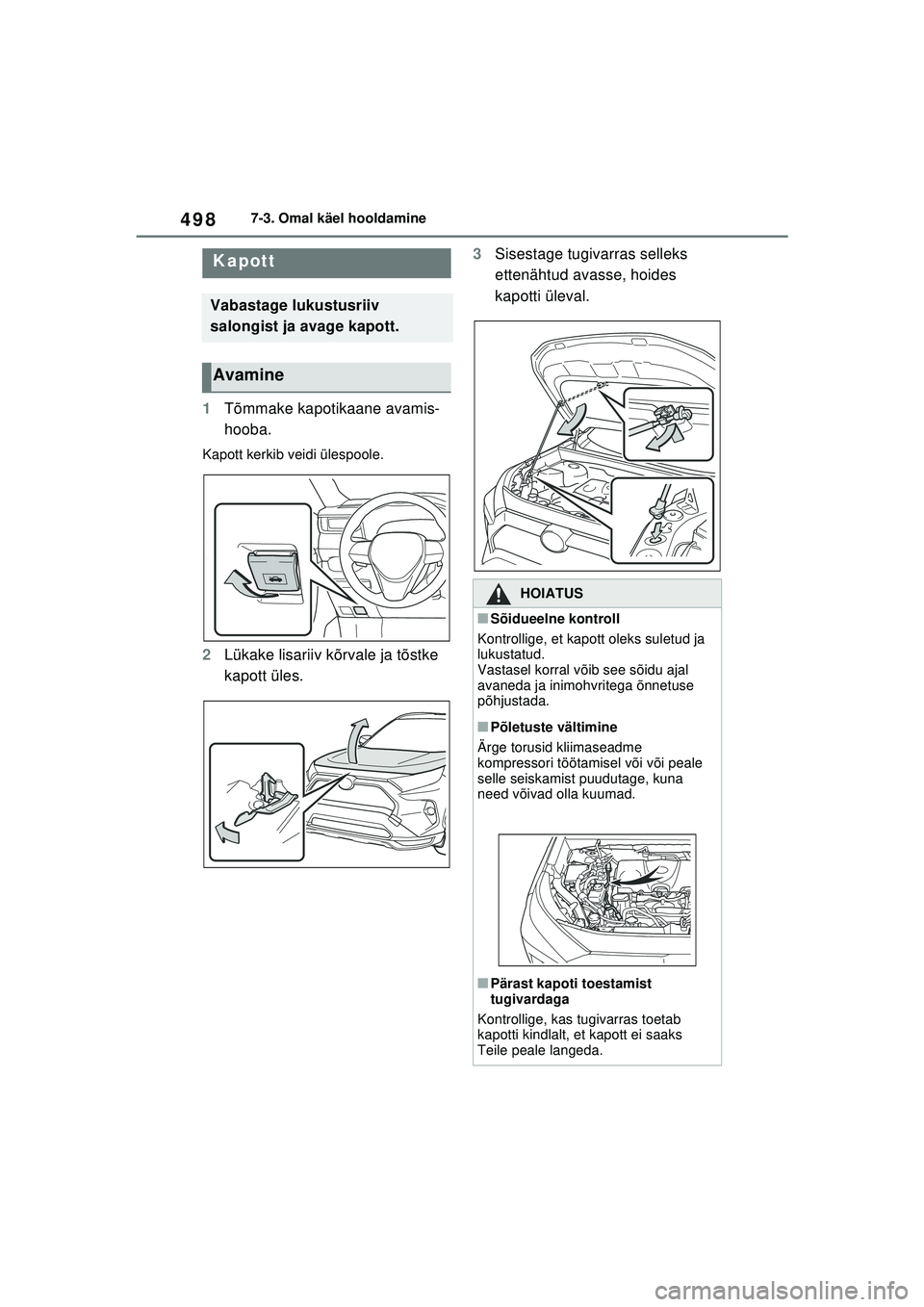

4987-3. Omal käel hooldamine
1Tõmmake kapotikaane avamis-
hooba.
Kapott kerkib veidi ülespoole.
2Lükake lisariiv kõrvale ja tõstke
kapott üles. 3
Sisestage tugivarras selleks
ettenähtud avasse, hoides
kapotti üleval.
Kapott
Vabastage lukustusriiv
salongist ja avage kapott.
Avamine
HOIATUS
■Sõidueelne kontroll
Kontrollige, et kapott oleks suletud ja
lukustatud.
Vastasel korral võib see sõidu ajal
avaneda ja inimohvritega õnnetuse
põhjustada.
■Põletuste vältimine
Ärge torusid kliimaseadme
kompressori töötamisel või või peale
selle seiskamist puudutage, kuna
need võivad olla kuumad.
■Pärast kapoti toestamist
tugivardaga
Kontrollige, kas tugivarras toetab
kapotti kindlalt, et kapott ei saaks
Teile peale langeda.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 498 Sunday, February 28, 2021 10:52 AM

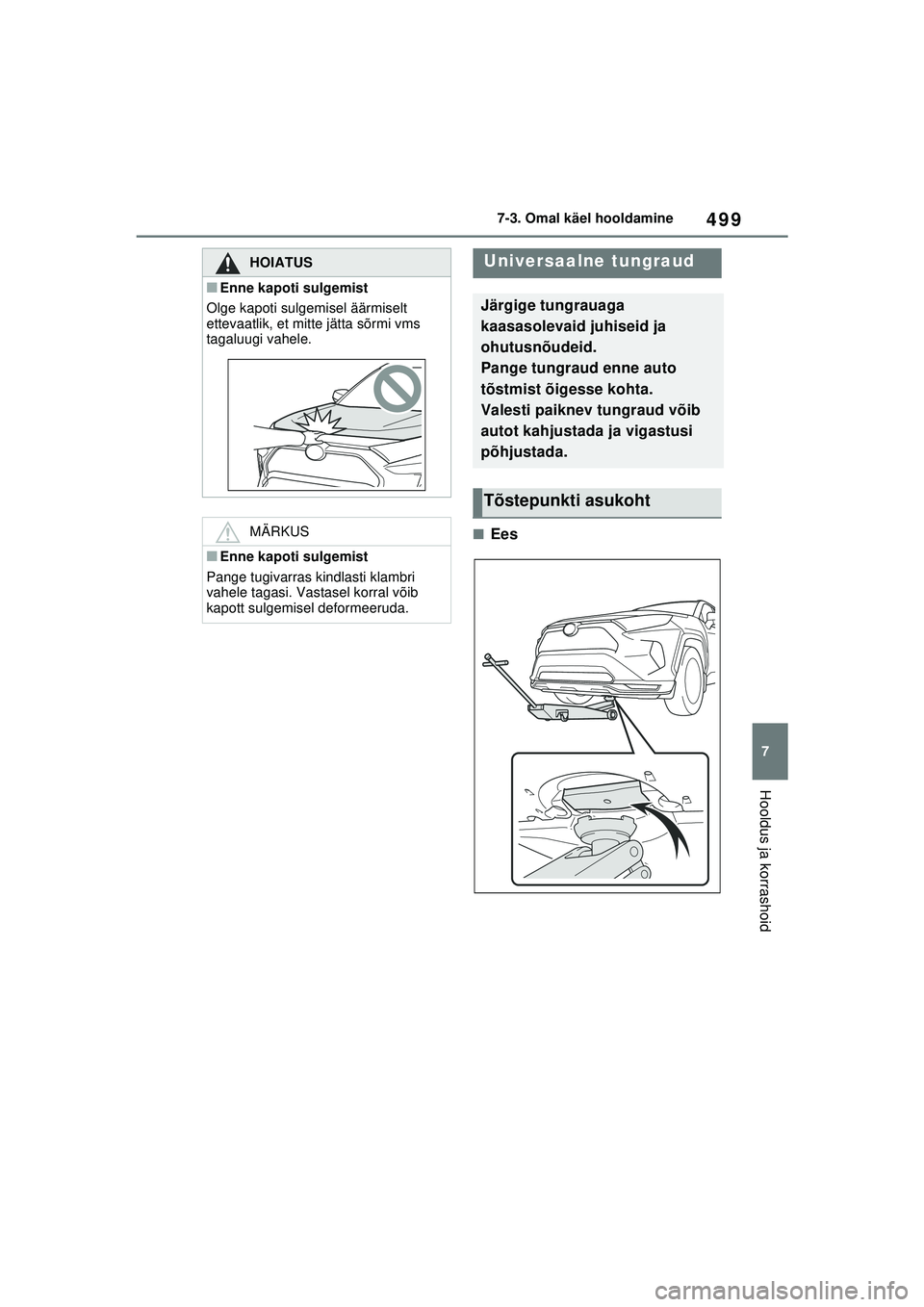

499
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid
■Ees
HOIATUS
■Enne kapoti sulgemist
Olge kapoti sulgemisel äärmiselt
ettevaatlik, et mitte jätta sõrmi vms
tagaluugi vahele.
MÄRKUS
■Enne kapoti sulgemist
Pange tugivarras kindlasti klambri
vahele tagasi. Vastasel korral võib
kapott sulgemisel deformeeruda.
Universaalne tungraud
Järgige tungrauaga
kaasasolevaid juhiseid ja
ohutusnõudeid.
Pange tungraud enne auto
tõstmist õigesse kohta.
Valesti paiknev tungraud võib
autot kahjustada ja vigastusi
põhjustada.
Tõstepunkti asukoht
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 499 Sunday, February 28, 2021 10:52 AM
