TOYOTA RAV4 PHEV 2021 Kezelési útmutató (in Hungarian)
Manufacturer: TOYOTA, Model Year: 2021, Model line: RAV4 PHEV, Model: TOYOTA RAV4 PHEV 2021Pages: 666, PDF Size: 107.54 MB

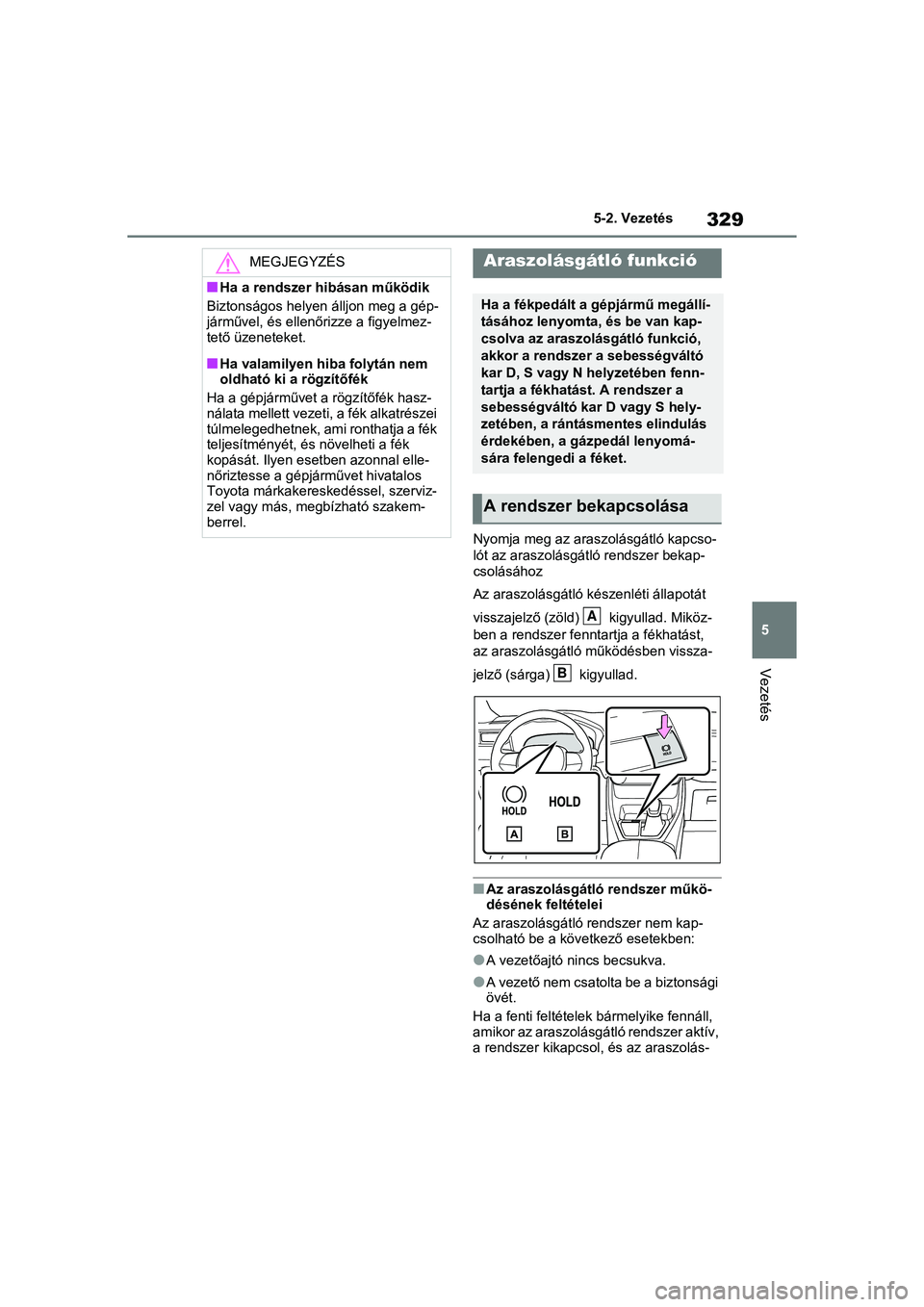

Page 331 of 666

329
5
5-2. Vezetés
Vezetés
Nyomja meg az aras
zolásgátló kapcso-
lót az araszolásgát ló rendszer bekap-
csolásához
Az araszolásgátló ké szenléti állapotát
visszajelző (zöld) kigyullad. Miköz-
ben a rendszer fenntar tja a fékhatást,
az araszolásgátló működésben vissza-
jelző (sárga) kigyullad.
nAz araszolásgátló rendszer műkö-
désének feltételei
Az araszolásgátló rendszer nem kap-
csolható be a köve tkező esetekben:
lA vezetőajtó nincs becsukva.
lA vezető nem csatolta be a biztonsági
övét.
Ha a fenti feltételek bármelyike fennáll,
amikor az araszolásgátló rendszer aktív,
a rendszer kikapcso l, és az araszolás-
MEGJEGYZÉS
nHa a rendszer hibásan működik
Biztonságos helyen álljon meg a gép-
járművel, és ellenőrizze a figyelmez-
tető üzeneteket.
nHa valamilyen hiba folytán nem
oldható ki a rögzítőfék
Ha a gépjárművet a rögzítőfék hasz-
nálata mellett vezeti, a fék alkatrészei
túlmelegedhetnek, am i ronthatja a fék
teljesítményét, és növelheti a fék
kopását. Ilyen esetben azonnal elle-
nőriztesse a gépjárművet hivatalos
Toyota márkakeresk edéssel, szerviz-
zel vagy más, megbízható szakem-
berrel.
Araszolásgátló funkció
Ha a fékpedált a gépjármű megállí-
tásához lenyomta, és be van kap-
csolva az araszolásgátló funkció,
akkor a rendszer a sebességváltó
kar D, S vagy N he lyzetében fenn-
tartja a fékhatást. A rendszer a
sebességváltó kar D vagy S hely-
zetében, a rántásmentes elindulás
érdekében, a gázpedál lenyomá-
sára felengedi a féket.
A rendszer bekapcsolása
A
B

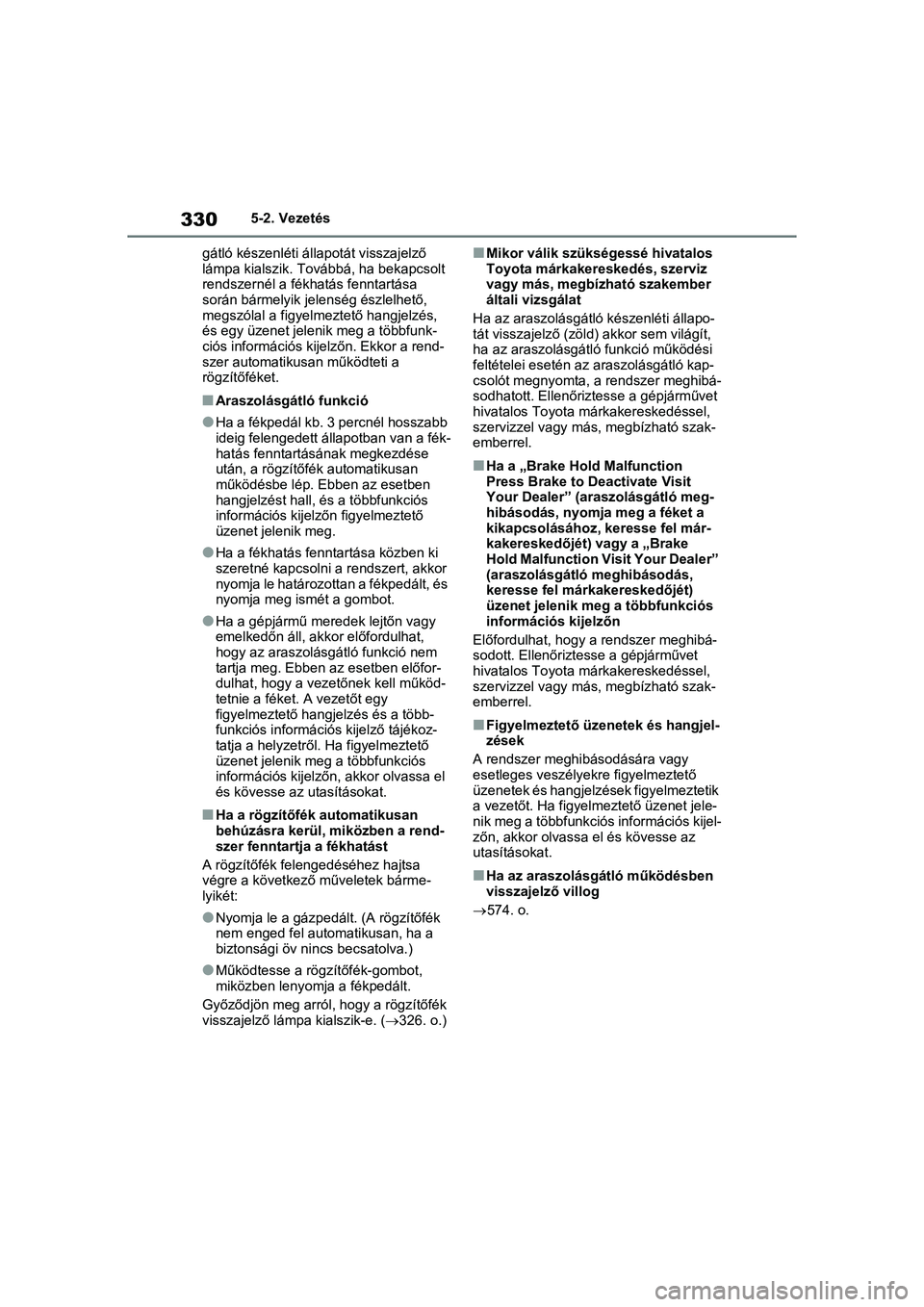

Page 332 of 666

3305-2. Vezetés
gátló készenléti állapotát visszajelző
lámpa kialszik. Továbbá, ha bekapcsolt
rendszernél a fékha tás fenntartása
során bármelyik jelenség észlelhető,
megszólal a figyelmeztető hangjelzés,
és egy üzenet jeleni k meg a többfunk-
ciós információs kijelzőn. Ekkor a rend-
szer automatikus an működteti a
rögzítőféket.
nAraszolásgátló funkció
lHa a fékpedál kb. 3 percnél hosszabb
ideig felengedett állapotban van a fék-
hatás fenntartásának megkezdése
után, a rögzítőfék automatikusan
működésbe lép. Ebben az esetben
hangjelzést hall, és a többfunkciós
információs kijelzőn figyelmeztető
üzenet jelenik meg.
lHa a fékhatás fenn tartása közben ki
szeretné kapcsolni a rendszert, akkor
nyomja le határozottan a fékpedált, és
nyomja meg ism ét a gombot.
lHa a gépjármű meredek lejtőn vagy
emelkedőn áll, akkor előfordulhat,
hogy az araszolásgátló funkció nem
tartja meg. Ebben a z esetben előfor-
dulhat, hogy a vezetőnek kell működ-
tetnie a féket. A vezetőt egy
figyelmeztető hangjelzés és a több-
funkciós informáci ós kijelző tájékoz-
tatja a helyzetről. Ha figyelmeztető
üzenet jelenik meg a többfunkciós
információs kijelzőn , akkor olvassa el
és kövesse az utasításokat.
nHa a rögzítőfék automatikusan
behúzásra kerül, miközben a rend-
szer fenntartja a fékhatást
A rögzítőfék felengedéséhez hajtsa
végre a következő műveletek bárme-
lyikét:
lNyomja le a gázpedált. (A rögzítőfék
nem enged fel automatikusan, ha a
biztonsági öv ni ncs becsatolva.)
lMűködtesse a rögzítőfék-gombot,
miközben lenyomja a fékpedált.
Győződjön meg arról, hogy a rögzítőfék
visszajelző lámpa kialszik-e. (326. o.)
nMikor válik szük ségessé hivatalos
Toyota márkakereskedés, szerviz
vagy más, megbízható szakember
általi vizsgálat
Ha az araszolásgátló készenléti állapo-
tát visszajelző (zöld) akkor sem világít,
ha az araszolásgátló funkció működési
feltételei esetén az araszolásgátló kap-
csolót megnyomta, a rendszer meghibá-
sodhatott. Ellenőrizt esse a gépjárművet
hivatalos To yota márkakereskedéssel,
szervizzel vagy más , megbízható szak-
emberrel.
nHa a „Brake Hold Malfunction
Press Brake to Deactivate Visit
Your Dealer” (araszolásgátló meg-
hibásodás, nyomj a meg a féket a
kikapcsolásához, keresse fel már-
kakereskedőjét) vagy a „Brake
Hold Malfunction Visit Your Dealer”
(araszolásgátló meghibásodás,
keresse fel márkakereskedőjét)
üzenet jelenik meg a többfunkciós
információs kijelzőn
Előfordulhat, hogy a rendszer meghibá-
sodott. Ellenőriztesse a gépjárművet
hivatalos To yota márkakereskedéssel,
szervizzel vagy más , megbízható szak-
emberrel.
nFigyelmeztető üzenetek és hangjel-
zések
A rendszer meghibásodására vagy
esetleges veszélyekre figyelmeztető
üzenetek és hangjelzések figyelmeztetik
a vezetőt. Ha figyelmeztető üzenet jele-
nik meg a többfunkciós információs kijel-
zőn, akkor olvassa e l és kövesse az
utasításokat.
nHa az araszolásgátló működésben
visszajelző villog
574. o.

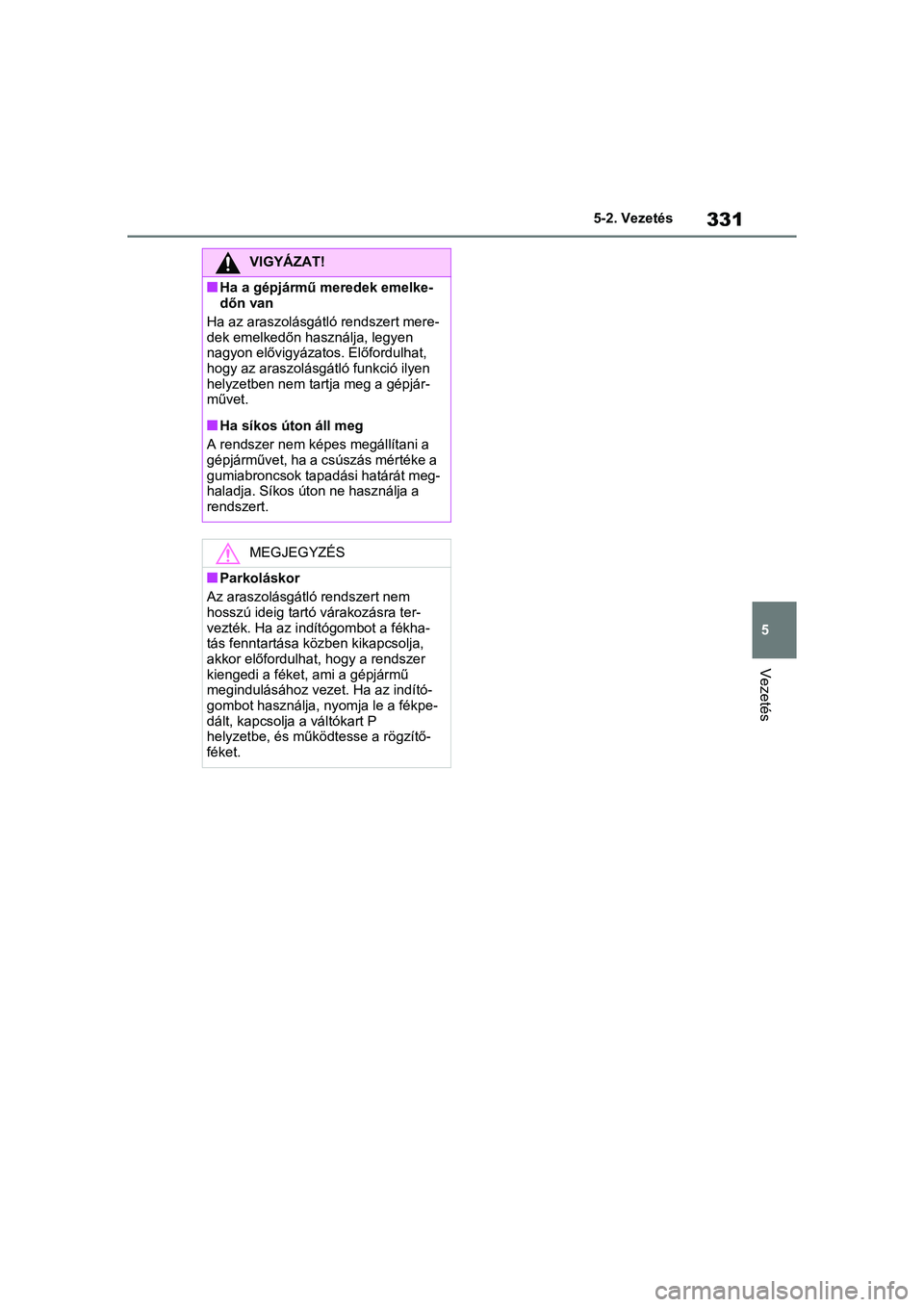

Page 333 of 666

331
5
5-2. Vezetés
Vezetés
VIGYÁZAT!
nHa a gépjármű meredek emelke-
dőn van
Ha az araszolásgátló rendszert mere-
dek emelkedőn használja, legyen
nagyon elővigyázatos. Előfordulhat,
hogy az araszolásgátló funkció ilyen
helyzetben nem tartja meg a gépjár-
művet.
nHa síkos úton áll meg
A rendszer nem képes megállítani a
gépjárművet, ha a csúszás mértéke a
gumiabroncsok tapadási határát meg-
haladja. Síkos úton ne használja a
rendszert.
MEGJEGYZÉS
nParkoláskor
Az araszolásgátló rendszert nem
hosszú ideig tartó várakozásra ter-
vezték. Ha az indí tógombot a fékha-
tás fenntartása kö zben kikapcsolja,
akkor előfordulhat, hogy a rendszer
kiengedi a féket, ami a gépjármű
megindulásához vezet. Ha az indító-
gombot használja, nyomja le a fékpe-
dált, kapcsolja a váltókart P
helyzetbe, és működtesse a rögzítő-
féket.

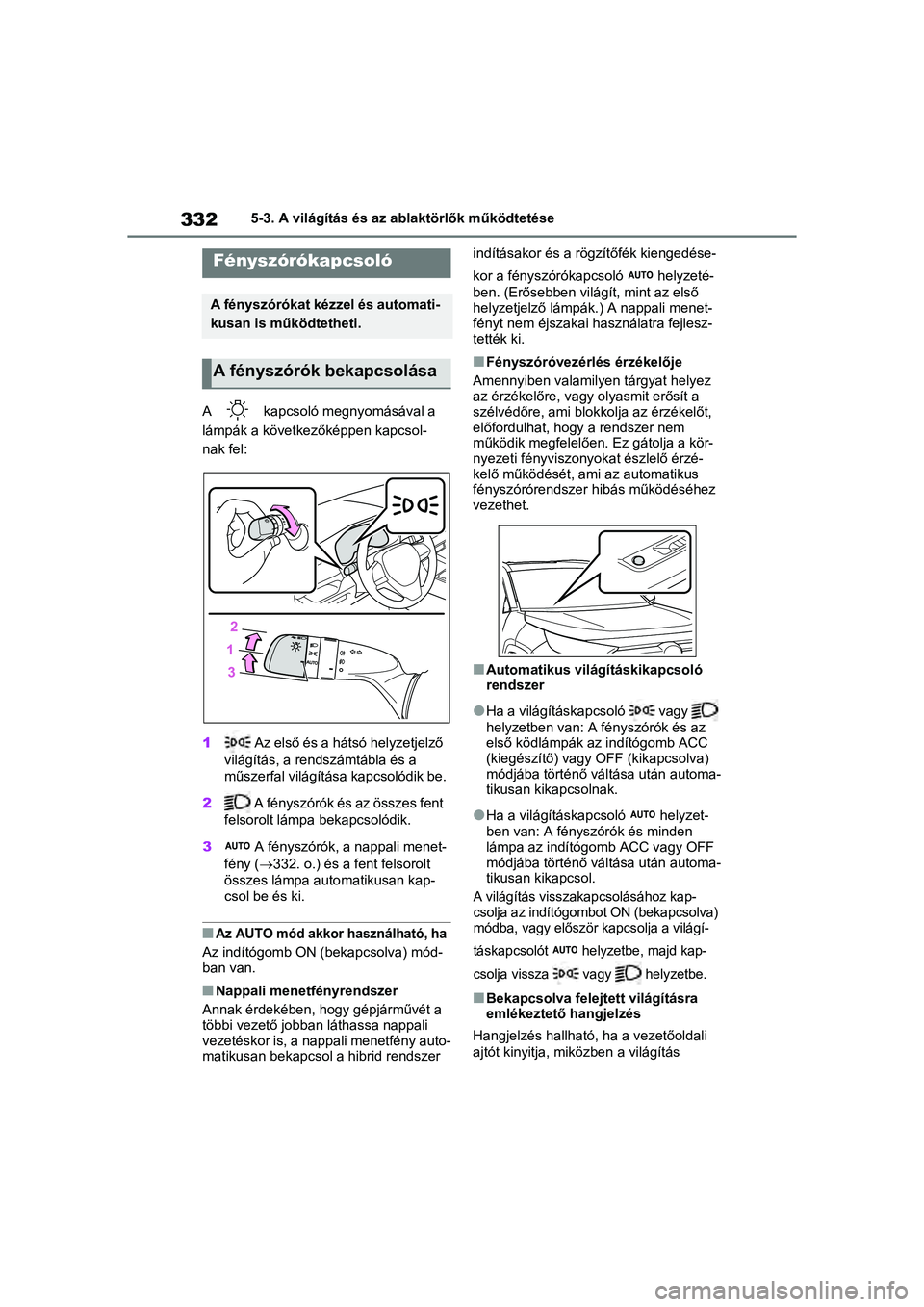

Page 334 of 666

3325-3. A világítás és az ablaktörlők működtetése
5-3.A világítás és az ablaktörlők működtetése
A kapcsoló megnyomásával a
lámpák a következőképpen kapcsol-
nak fel:
1 Az első és a hátsó helyzetjelző
világítás, a rendszámtábla és a
műszerfal világítása kapcsolódik be.
2 A fényszórók és az összes fent
felsorolt lámpa bekapcsolódik.
3 A fényszórók, a nappali menet-
fény ( 332. o.) és a fent felsorolt
összes lámpa auto matikusan kap-
csol be és ki.
nAz AUTO mód akkor használható, ha
Az indítógomb ON (bekapcsolva) mód-
ban van.
nNappali menetfényrendszer
Annak érdekében, hogy gépjárművét a
többi vezető jobban láthassa nappali
vezetéskor is, a nappal i menetfény auto-
matikusan bekapcsol a hibrid rendszer indításakor és a rögzítőfék kiengedése-
kor a fényszórókapc
soló helyzeté-
ben. (Erősebben világít, mint az első
helyzetjelző lámpák.) A nappali menet-
fényt nem éjszakai használatra fejlesz-
tették ki.
nFényszóróvezérlés érzékelője
Amennyiben valamilyen tárgyat helyez
az érzékelőre, vagy olyasmit erősít a
szélvédőre, ami blokkolja az érzékelőt,
előfordulhat, hogy a rendszer nem
működik megfelelően. Ez gátolja a kör-
nyezeti fényviszon yokat észlelő érzé-
kelő működését, ami az automatikus
fényszórórendszer hi bás működéséhez
vezethet.
nAutomatikus világításkikapcsoló
rendszer
lHa a világításkapcsoló vagy
helyzetben van: A fényszórók és az
első ködlámpák az indítógomb ACC
(kiegészítő) vagy OFF (kikapcsolva)
módjába történő váltása után automa-
tikusan kikapcsolnak.
lHa a világításkapcsoló helyzet-
ben van: A fényszó rók és minden
lámpa az indítógomb ACC vagy OFF
módjába történő váltása után automa-
tikusan kikapcsol.
A világítás visszakapcsolásához kap-
csolja az indítógombot ON (bekapcsolva)
módba, vagy először kapcsolja a világí-
táskapcsolót helyzetbe, majd kap-
csolja vissza vagy helyzetbe.
nBekapcsolva felejtett világításra
emlékeztető hangjelzés
Hangjelzés hallható, h a a vezetőoldali
ajtót kinyitja, miközben a világítás
Fényszórókapcsoló
A fényszórókat kézzel és automati-
kusan is működtetheti.
A fényszórók bekapcsolása

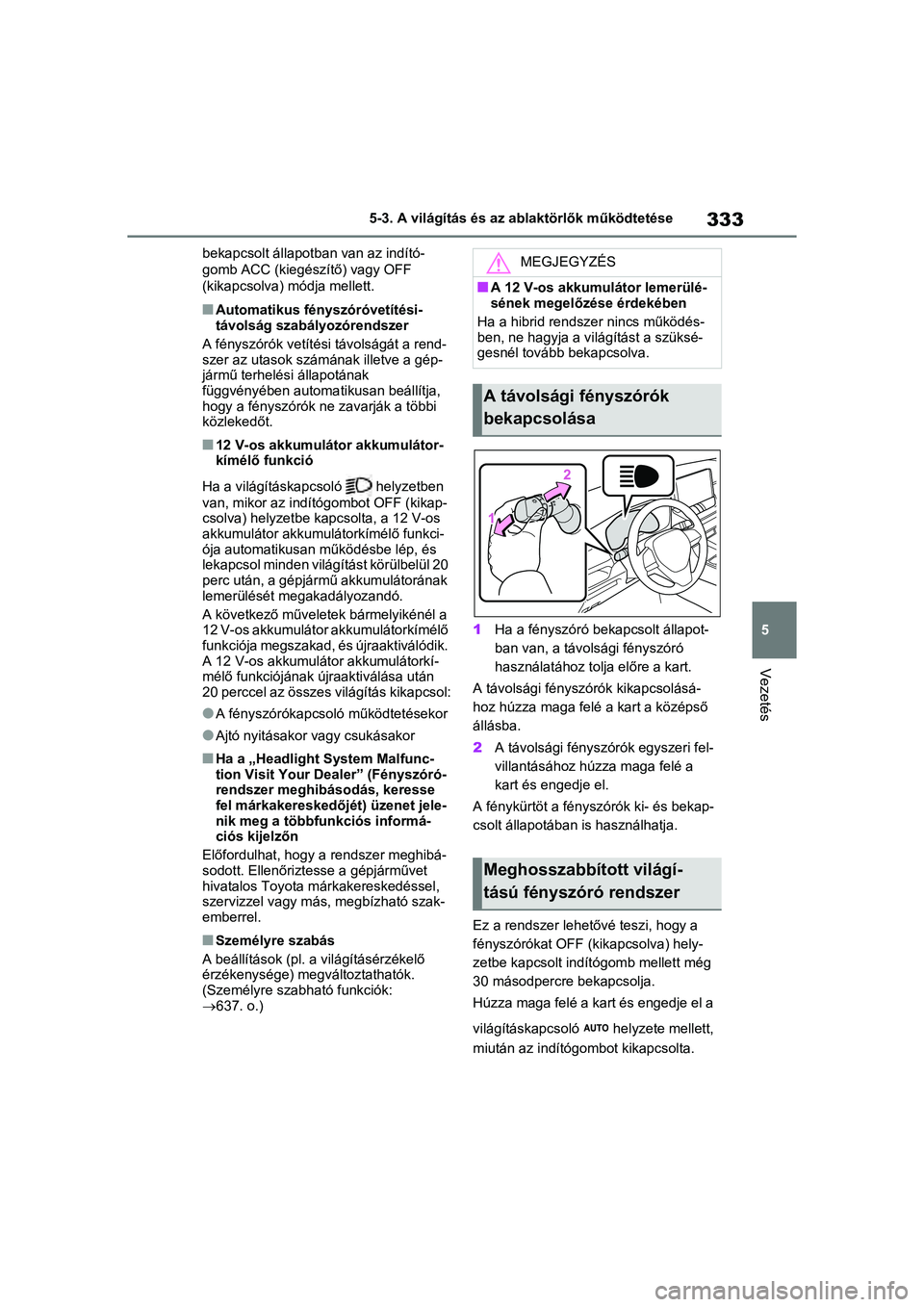

Page 335 of 666

333
5
5-3. A világítás és az ablaktörlők működtetése
Vezetés
bekapcsolt állapotban van az indító-
gomb ACC (kiegészítő) vagy OFF
(kikapcsolva) módja mellett.
nAutomatikus fényszóróvetítési-
távolság szabályozórendszer
A fényszórók vetítési távolságát a rend-
szer az utasok szám ának illetve a gép-
jármű terhelési állapotának
függvényében automa tikusan beállítja,
hogy a fényszórók ne zavarják a többi
közlekedőt.
n12 V-os akkumulátor akkumulátor-
kímélő funkció
Ha a világításkapcsoló helyzetben
van, mikor az indít ógombot OFF (kikap-
csolva) helyzetbe kap csolta, a 12 V-os
akkumulátor akkumulá torkímélő funkci-
ója automatikusan működésbe lép, és
lekapcsol minden világítást körülbelül 20
perc után, a gépjármű akkumulátorának
lemerülését megakadályozandó.
A következő műveletek bármelyikénél a
12 V-os akkumulátor akkumulátorkímélő
funkciója megszakad, é s újraaktiválódik.
A 12 V-os akkumulá tor akkumulátorkí-
mélő funkciójának újraaktiválása után
20 perccel az összes világítás kikapcsol:
lA fényszórókapcsoló működtetésekor
lAjtó nyitásakor vagy csukásakor
nHa a „Headlight System Malfunc-
tion Visit Your Dealer” (Fényszóró-
rendszer meghibásodás, keresse
fel márkakereskedőjét) üzenet jele-
nik meg a többfunkciós informá-
ciós kijelzőn
Előfordulhat, hogy a rendszer meghibá-
sodott. Ellenőriztesse a gépjárművet
hivatalos Toyota m árkakereskedéssel,
szervizzel vagy más, megbízható szak-
emberrel.
nSzemélyre szabás
A beállítások (pl. a világításérzékelő
érzékenysége) megváltoztathatók.
(Személyre szabható funkciók:
637. o.) 1
Ha a fényszóró bekapcsolt állapot-
ban van, a távol sági fényszóró
használatához tolja előre a kart.
A távolsági fényszó rók kikapcsolásá-
hoz húzza maga felé a kart a középső
állásba.
2 A távolsági fényszó rók egyszeri fel-
villantásához húzza maga felé a
kart és engedje el.
A fénykürtöt a fén yszórók ki- és bekap-
csolt állapotában is használhatja.
Ez a rendszer lehetővé teszi, hogy a
fényszórókat OFF (kikapcsolva) hely-
zetbe kapcsolt indítógomb mellett még
30 másodpercre bekapcsolja.
Húzza maga felé a kart és engedje el a
világításkapcsoló helyzete mellett,
miután az indítógombot kikapcsolta.
MEGJEGYZÉS
nA 12 V-os akkumulátor lemerülé-
sének megelőzése érdekében
Ha a hibrid rendsze r nincs működés-
ben, ne hagyja a vi lágítást a szüksé-
gesnél tovább bekapcsolva.
A távolsági fényszórók
bekapcsolása
Meghosszabbított világí-
tású fényszóró rendszer
Page 336 of 666

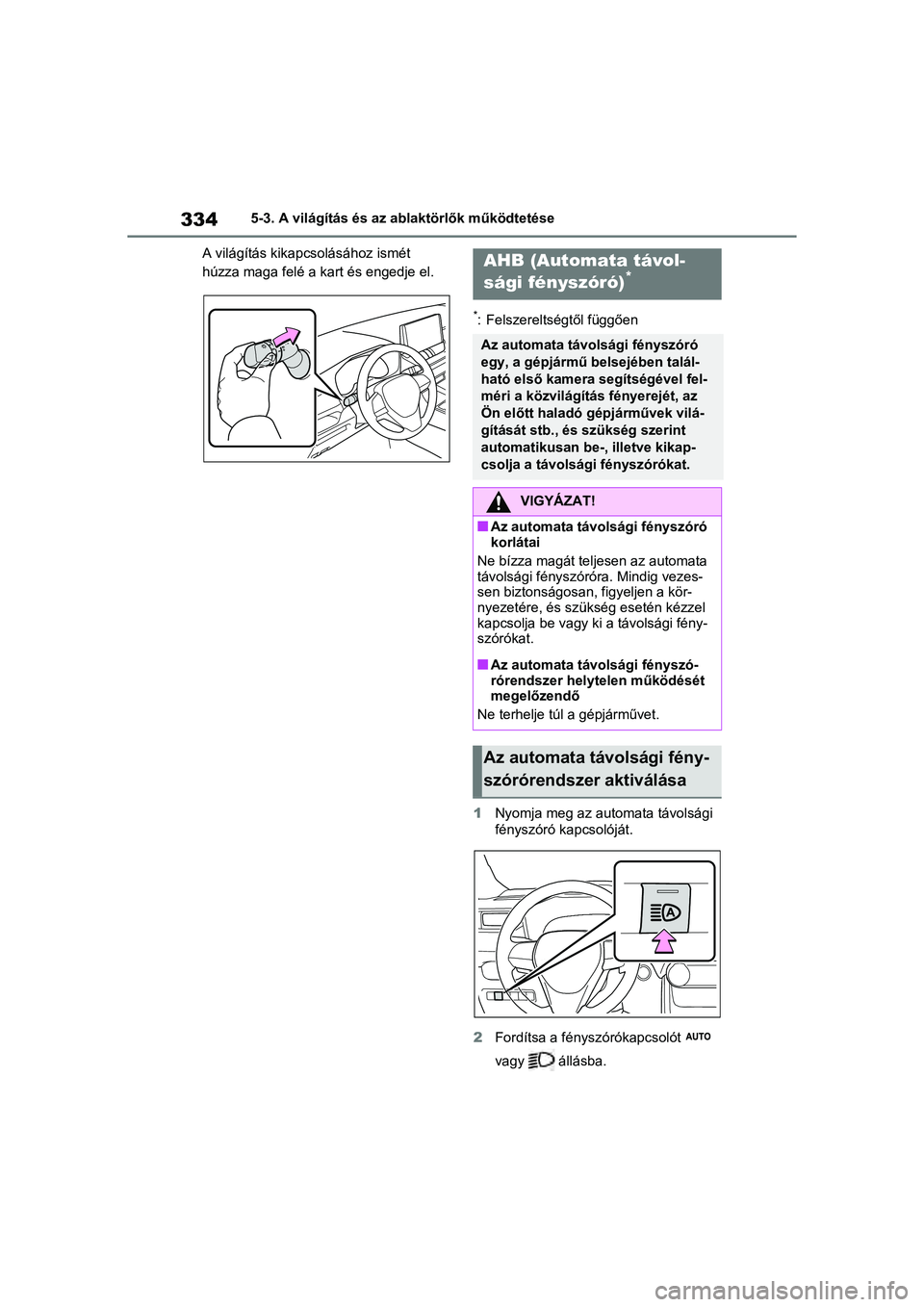

3345-3. A világítás és az ablaktörlők működtetése
A világítás kikap csolásához ismét
húzza maga felé a kart és engedje el.
*: Felszereltségtől függően
1 Nyomja meg az auto mata távolsági
fényszóró kapcsolóját.
2 Fordítsa a fényszó rókapcsolót
vagy állásba.
AHB (Automata távol-
sági fényszóró)*
Az automata távo lsági fényszóró
egy, a gépjármű belsejében talál-
ható első kamera segítségével fel-
méri a közvilágítá s fényerejét, az
Ön előtt haladó gépjárművek vilá-
gítását stb., és szükség szerint
automatikusan be-, illetve kikap-
csolja a távolság i fényszórókat.
VIGYÁZAT!
nAz automata távolsági fényszóró
korlátai
Ne bízza magát teljesen az automata
távolsági fényszóróra. Mindig vezes-
sen biztonságosan, figyeljen a kör-
nyezetére, és szükség esetén kézzel
kapcsolja be vagy ki a távolsági fény-
szórókat.
nAz automata távolsági fényszó-
rórendszer helytelen működését
megelőzendő
Ne terhelje túl a gépjárművet.
Az automata távolsági fény-
szórórendszer aktiválása
Page 337 of 666

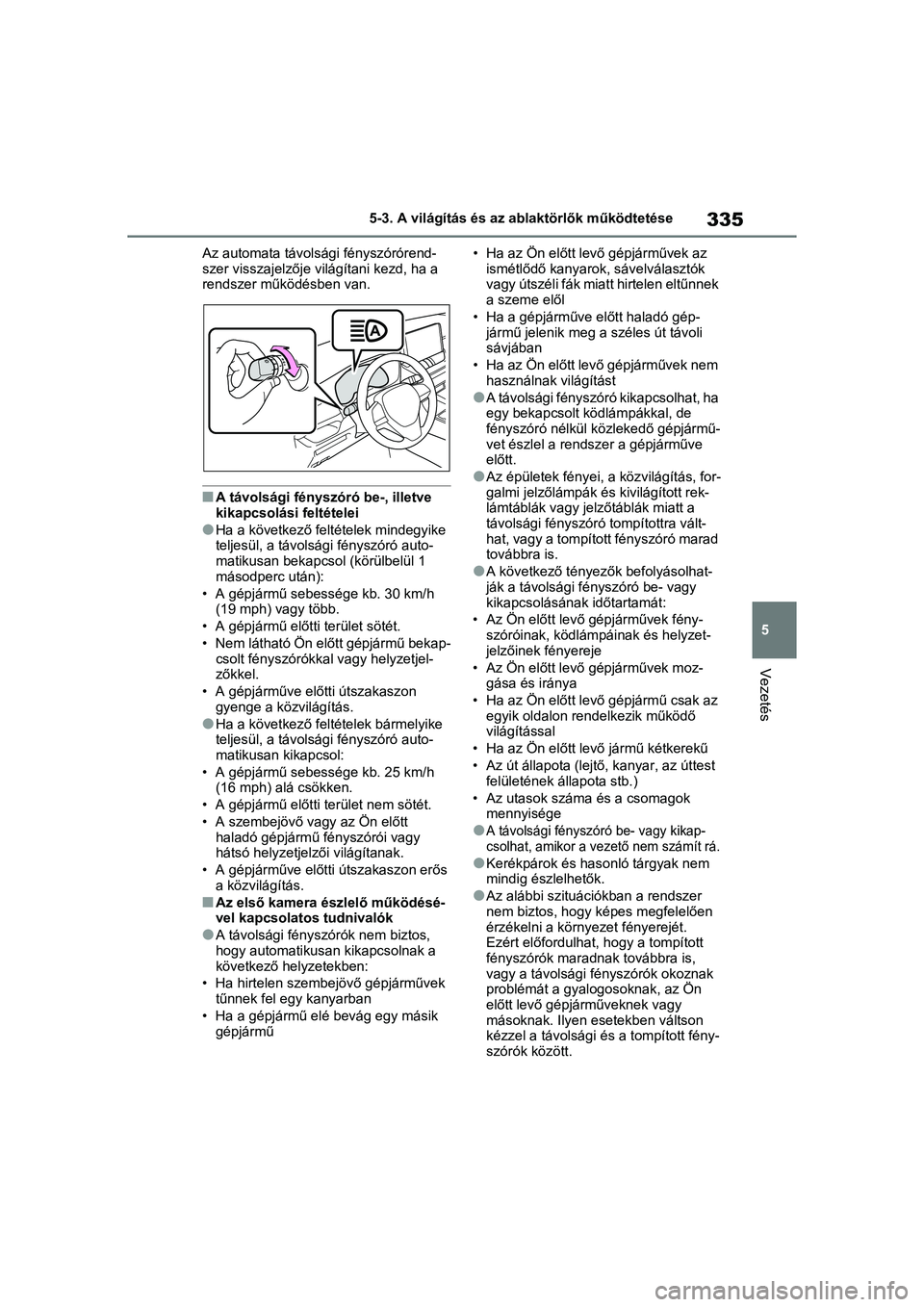

335
5
5-3. A világítás és az ablaktörlők működtetése
Vezetés
Az automata távolsági fényszórórend-
szer visszajelzője vil
ágítani kezd, ha a
rendszer működésben van.
nA távolsági fényszóró be-, illetve
kikapcsolási feltételei
lHa a következő felté telek mindegyike
teljesül, a távolsági fényszóró auto-
matikusan bekapcso l (körülbelül 1
másodperc után):
• A gépjármű sebessége kb. 30 km/h (19 mph) vagy több.
• A gépjármű előtti terület sötét.
• Nem látható Ön előtt gépjármű bekap- csolt fényszórókkal vagy helyzetjel-
zőkkel.
• A gépjárműve elő tti útszakaszon
gyenge a közvilágítás.
lHa a következő feltételek bármelyike
teljesül, a távolsági fényszóró auto-
matikusan kikapcsol:
• A gépjármű sebessége kb. 25 km/h (16 mph) alá csökken.
• A gépjármű előtti terület nem sötét.
• A szembejövő vagy az Ön előtt haladó gépjármű fényszórói vagy
hátsó helyzetjelzői világítanak.
• A gépjárműve előtti útszakaszon erős a közvilágítás.
nAz első kamera észlelő működésé-
vel kapcsolatos tudnivalók
lA távolsági fényszórók nem biztos,
hogy automatikusan kikapcsolnak a
következő helyzetekben:
• Ha hirtelen szembejövő gépjárművek tűnnek fel egy kanyarban
• Ha a gépjármű elé bevág egy másik gépjármű • Ha az Ön előtt levő gépjárművek az
ismétlődő kanyarok, sávelválasztók
vagy útszéli fák miatt hirtelen eltűnnek
a szeme elől
• Ha a gépjárműve előtt haladó gép- jármű jelenik meg a széles út távoli
sávjában
• Ha az Ön előtt levő gépjárművek nem használnak világítást
lA távolsági fényszó ró kikapcsolhat, ha
egy bekapcsolt ködlámpákkal, de
fényszóró nélkül kö zlekedő gépjármű-
vet észlel a rendszer a gépjárműve
előtt.
lAz épületek fényei, a közvilágítás, for-
galmi jelzőlámpák és kivilágított rek-
lámtáblák vagy jelz őtáblák miatt a
távolsági fényszóró tompítottra vált-
hat, vagy a tompított fényszóró marad
továbbra is.
lA következő tényezők befolyásolhat-
ják a távolsági fé nyszóró be- vagy
kikapcsolásának időtartamát:
• Az Ön előtt levő gépjárművek fény- szóróinak, ködlámpáinak és helyzet-
jelzőinek fényereje
• Az Ön előtt lev ő gépjárművek moz-
gása és iránya
• Ha az Ön előtt levő gépjármű csak az egyik oldalon rendelkezik működő
világítással
• Ha az Ön előtt levő jármű kétkerekű
• Az út állapota (lejtő , kanyar, az úttest
felületének állapota stb.)
• Az utasok száma és a csomagok mennyisége
lA távolsági fényszóró be- vagy kikap-
csolhat, amikor a vezető nem számít rá.
lKerékpárok és hasonló tárgyak nem
mindig észlelhetők.
lAz alábbi szituációkban a rendszer
nem biztos, hogy képes megfelelően
érzékelni a környe zet fényerejét.
Ezért előfordulhat, hogy a tompított
fényszórók maradn ak továbbra is,
vagy a távolsági fényszórók okoznak
problémát a gyalogosoknak, az Ön
előtt levő gépjárműveknek vagy
másoknak. Ilyen esetekben váltson
kézzel a távolsági és a tompított fény-
szórók között.
Page 338 of 666

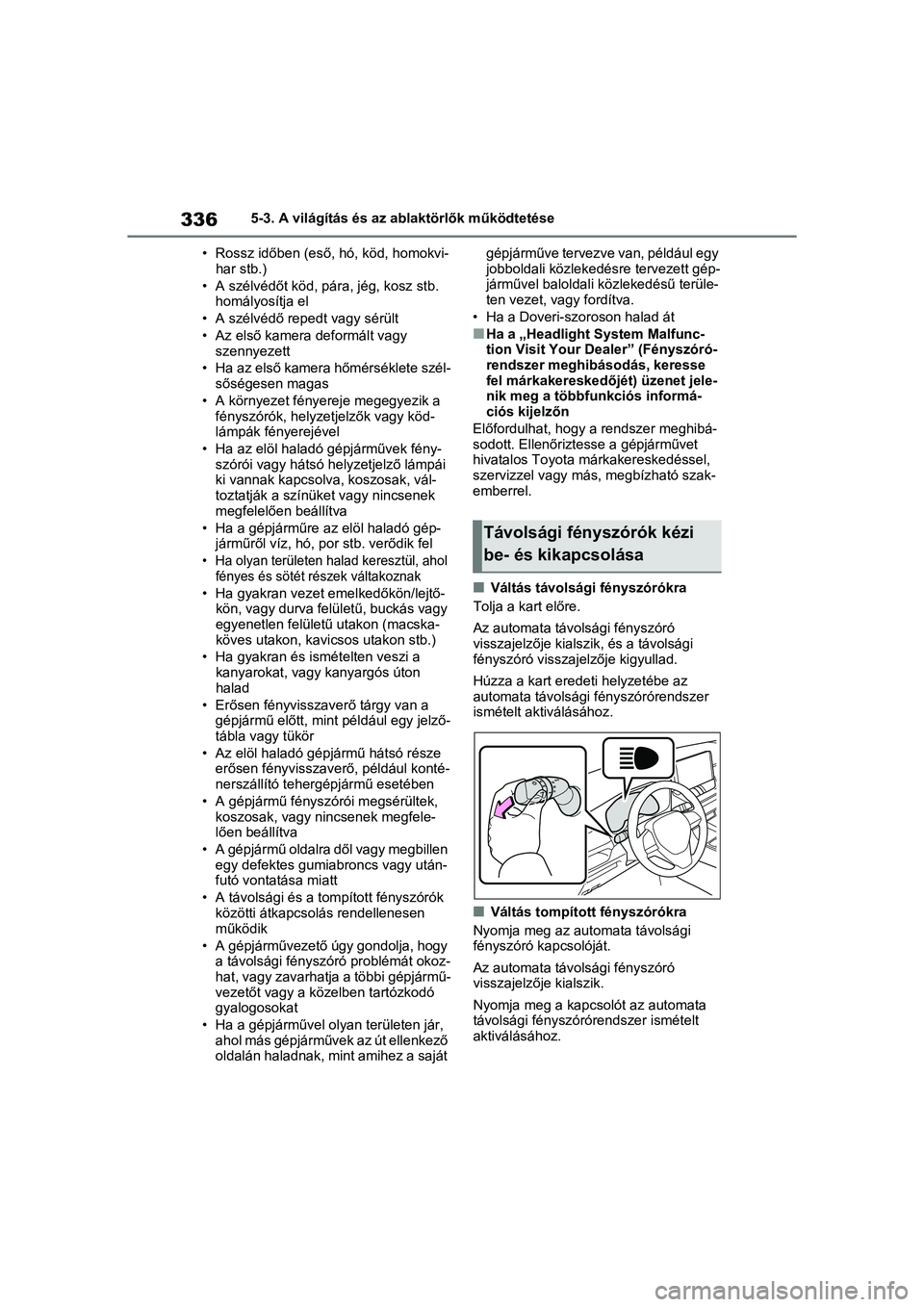

3365-3. A világítás és az ablaktörlők működtetése
• Rossz időben (eső, hó, köd, homokvi- har stb.)
• A szélvédőt köd, pár a, jég, kosz stb.
homályosítja el
• A szélvédő repedt vagy sérült
• Az első kamera deformált vagy szennyezett
• Ha az első kamera hőmérséklete szél- sőségesen magas
• A környezet fényereje megegyezik a fényszórók, helyzetjelzők vagy köd-
lámpák fényerejével
• Ha az elöl haladó gépjárművek fény- szórói vagy hátsó helyzetjelző lámpái
ki vannak kapcsolva, koszosak, vál-
toztatják a színük et vagy nincsenek
megfelelően beállítva
• Ha a gépjárműre az elöl haladó gép- járműről víz, hó, por stb. verődik fel
• Ha olyan területen halad keresztül, ahol
fényes és sötét részek váltakoznak
• Ha gyakran vezet emelkedőkön/lejtő- kön, vagy durva felületű, buckás vagy
egyenetlen felület ű utakon (macska-
köves utakon, kavi csos utakon stb.)
• Ha gyakran és ismételten veszi a kanyarokat, vagy kanyargós úton
halad
• Erősen fényvissza verő tárgy van a
gépjármű előtt, mint például egy jelző-
tábla vagy tükör
• Az elöl haladó gépjármű hátsó része erősen fényvisszaverő , például konté-
nerszállító tehergépjármű esetében
• A gépjármű fényszóró i megsérültek,
koszosak, vagy nincsenek megfele-
lően beállítva
• A gépjármű oldalra dől vagy megbillen egy defektes gumiabroncs vagy után-
futó vontatása miatt
• A távolsági és a tompított fényszórók
közötti átkapcsolás rendellenesen
működik
• A gépjárművezető úgy gondolja, hogy a távolsági fényszó ró problémát okoz-
hat, vagy zavarhatja a többi gépjármű-
vezetőt vagy a közelben tartózkodó
gyalogosokat
• Ha a gépjárművel olyan területen jár, ahol más gépjárművek az út ellenkező
oldalán haladnak, mint amihez a saját gépjárműve tervezve van, például egy
jobboldali közlekedésre tervezett gép-
járművel baloldali közlekedésű terüle-
ten vezet, vagy fordítva.
• Ha a Doveri-szoroson halad át
nHa a „Headlight System Malfunc-
tion Visit Your Dealer” (Fényszóró-
rendszer meghibásodás, keresse
fel márkakereskedőjét) üzenet jele-
nik meg a többfunkciós informá-
ciós kijelzőn
Előfordulhat, hogy a rendszer meghibá-
sodott. Ellenőriztesse a gépjárművet
hivatalos To yota márkakereskedéssel,
szervizzel vagy más , megbízható szak-
emberrel.
nVáltás távolsági fényszórókra
Tolja a kart előre.
Az automata távo lsági fényszóró
visszajelzője kialszik, és a távolsági
fényszóró visszajelzője kigyullad.
Húzza a kart erede ti helyzetébe az
automata táv olsági fényszórórendszer
ismételt aktiválásához.
nVáltás tompított fényszórókra
Nyomja meg az automata távolsági
fényszóró kapcsolóját.
Az automata távo lsági fényszóró
visszajelzője kialszik.
Nyomja meg a kapcsolót az automata
távolsági fényszóró rendszer ismételt
aktiválásához.
Távolsági fényszórók kézi
be- és kikapcsolása
Page 339 of 666

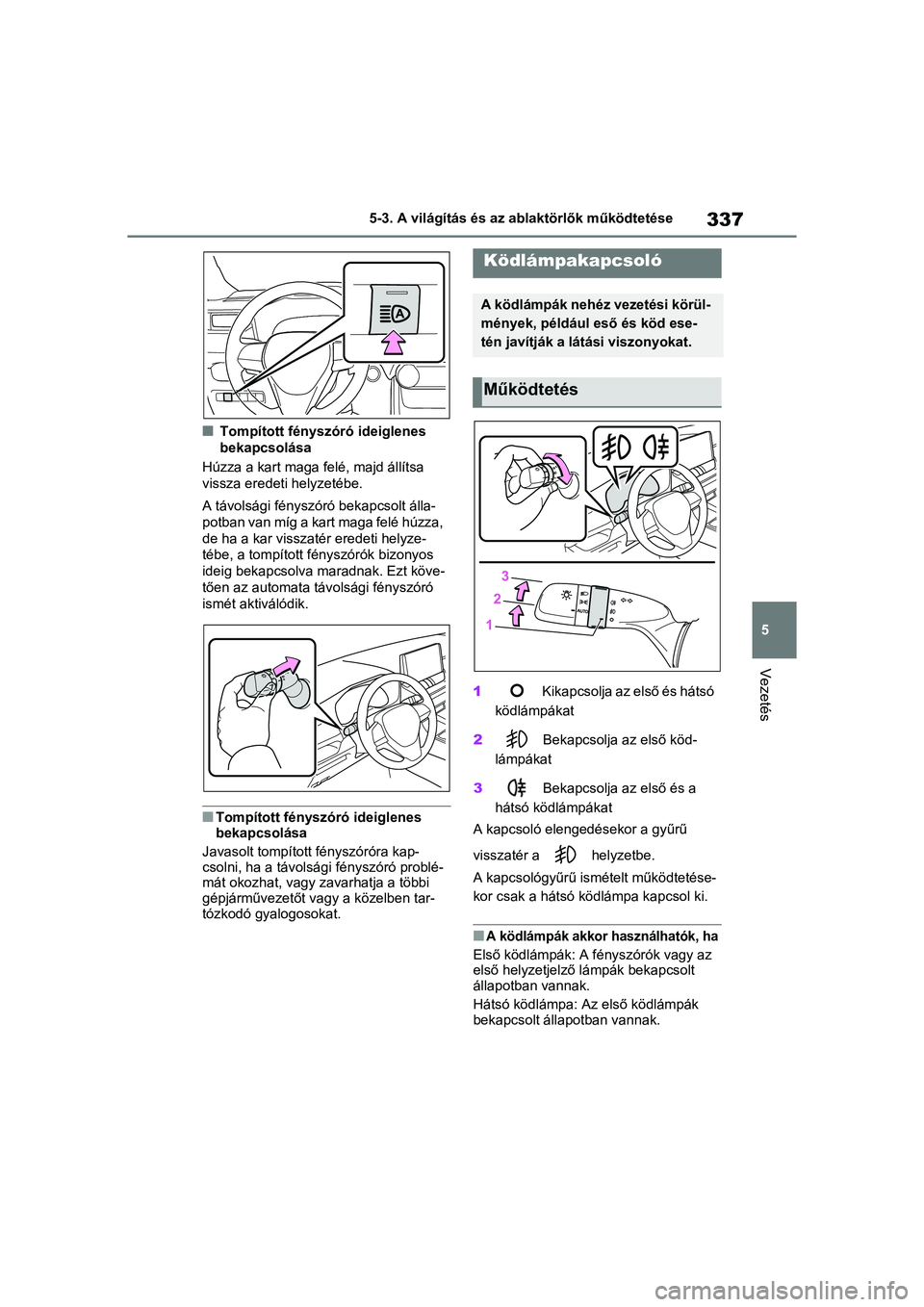

337
5
5-3. A világítás és az ablaktörlők működtetése
Vezetés
nTompított fényszóró ideiglenes
bekapcsolása
Húzza a kart maga felé, majd állítsa
vissza eredeti helyzetébe.
A távolsági fényszó ró bekapcsolt álla-
potban van míg a kart maga felé húzza,
de ha a kar vissza tér eredeti helyze-
tébe, a tomp ított fényszóró k bizonyos
ideig bekapcsolva maradnak. Ezt köve-
tően az automata távolsági fényszóró
ismét aktiválódik.
nTompított fényszóró ideiglenes
bekapcsolása
Javasolt tompított fényszóróra kap-
csolni, ha a távolsági fényszóró problé-
mát okozhat, vagy zavarhatja a többi
gépjárművezetőt vagy a közelben tar-
tózkodó gyalogosokat. 1
Kikapcsolja az első és hátsó
ködlámpákat
2 Bekapcsolja az első köd-
lámpákat
3 Bekapcsolja az első és a
hátsó ködlámpákat
A kapcsoló elengedésekor a gyűrű
visszatér a helyzetbe.
A kapcsológyűrű ismételt működtetése-
kor csak a há tsó ködlámpa kapcsol ki.
nA ködlámpák akkor használhatók, ha
Első ködlámpák: A fényszórók vagy az
első helyzetjelző lámpák bekapcsolt
állapotban vannak.
Hátsó ködlámpa: Az első ködlámpák
bekapcsolt állapotban vannak.
Ködlámpakapcsoló
A ködlámpák nehéz vezetési körül-
mények, például eső és köd ese-
tén javítják a látási viszonyokat.
Működtetés
Page 340 of 666

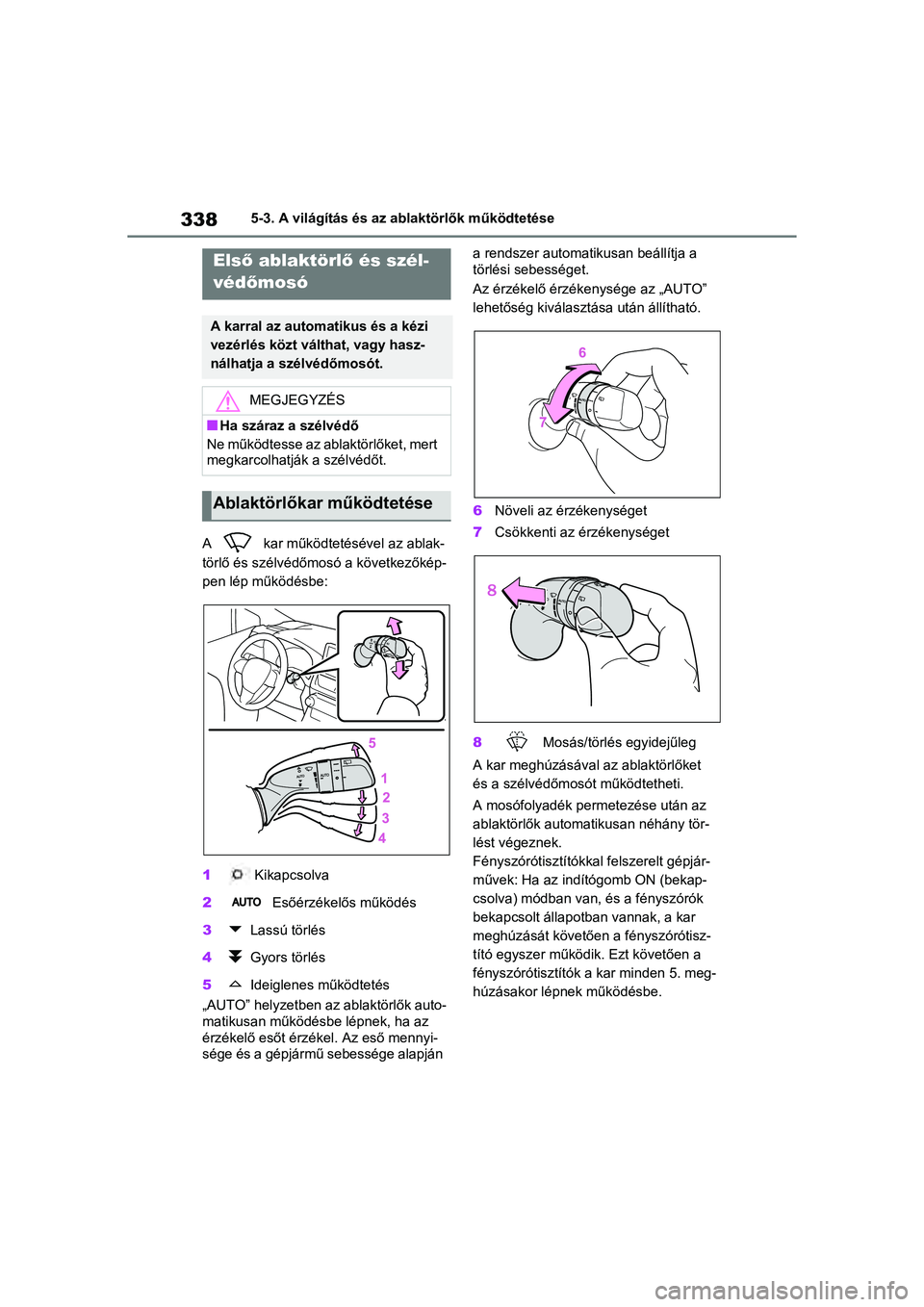

3385-3. A világítás és az ablaktörlők működtetése
A kar működtetésével az ablak-
törlő és szélvédőmosó a következőkép-
pen lép működésbe:
1 Kikapcsolva
2 Esőérzékelős működés
3 Lassú törlés
4 Gyors törlés
5 Ideiglenes működtetés
„AUTO” helyzetben az ablaktörlők auto-
matikusan működésbe lépnek, ha az
érzékelő esőt érzékel. Az eső mennyi-
sége és a gépjármű sebessége alapján a rendszer automatikusan beállítja a
törlési sebességet.
Az érzékelő érzékenysége az „AUTO”
lehetőség kiválaszt
ása után állítható.
6 Növeli az érzékenységet
7 Csökkenti az érzékenységet
8 Mosás/törlés egyidejűleg
A kar meghúzásával az ablaktörlőket
és a szélvédőmosót működtetheti.
A mosófolyadék permetezése után az
ablaktörlők automatikusan néhány tör-
lést végeznek.
Fényszórótisztítókkal felszerelt gépjár-
művek: Ha az indítógomb ON (bekap-
csolva) módban van, és a fényszórók
bekapcsolt állapotban vannak, a kar
meghúzását követően a fényszórótisz-
tító egyszer működi k. Ezt követően a
fényszórótisztítók a kar minden 5. meg-
húzásakor lépnek működésbe.
Els ő ablaktörlő és szél-
véd őmosó
A karral az automatikus és a kézi
vezérlés közt válthat, vagy hasz-
nálhatja a szélvédőmosót.
MEGJEGYZÉS
nHa száraz a szélvédő
Ne működtesse az ablaktörlőket, mert
megkarcolhatják a szélvédőt.
Ablaktörlőkar működtetése
