DG-kraftens maximala riktning*
Denna funktion är länkad till
G-kraftsdisplayen och riktningen för
kulans senaste rörelse visas.
Håll
intryckt för att nollställa
noteringen.
EHjulspinn, display
När ett hjul spinner ändrar symbolen
på displayen färg och blinkar.
*Den här funktionen visas bara när
körläget ställs in i sportläge.
Display för inställningar
Fordonsinställningar och innehållet som
visas på skärmen kan ändras via de
rattmonterade reglagen.
Inställningsmetod
1. Tryck på
ellerpå rattreglagen
och välj
.
2. Tryck på
ellerpå rattreglagen
för att välja önskad funktion.
• Om funktionen sätts på och stängs
av, eller om volymen etc ändras på
inställningsskärmen så ändras
inställningen varje gång
trycks
in.
• För funktioner som medger
driftsinnehåll, displayinnehåll, etc
för funktionen som ska väljas visas
inställningsskärmen när
hålls
intryckt. Välj inställning eller önskat
värde (tid, etc) med
när
inställningsskärmen visas.
3. Tryck på
på rattreglagen när
inställningarna har ändrats.
LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 261)
Välj för att ställa in följande funktioner.
• “Lane Center”
Välj för att aktivera/inaktivera
körfältsassistansen.
• “Steering Assist”
Välj för att aktivera/inaktivera
styrningsassistansen.• ”Varning”
Välj för att ändra respektive
aviseringsmetod för körfältsassistans.
• ”Känslighet”
Välj för att ställa in
körfältsassistansens känslighet.
• “Sway Warning”
Välj för att aktivera/inaktivera bilens
trötthetsvarnare.
• “Sway Sensitivity”
Välj för att ställa in
trötthetsvarnarens känslighet.
PCS (Aktivt krockskyddssystem) (i
förekommande fall) (→Sid. 254)
Välj för att ställa in följande funktioner.
• PCS på/av
Välj för att aktivera/inaktivera
krockskyddssystemet.
• ”Känslighet”
Välj för att ändra
avståndsinställningen för varningen i
det aktiva krockskyddet.
BSM (Dödavinkelvarnare) (i
förekommande fall) (→Sid. 288)
Välj för att ställa in följande funktioner.
• BSM (Dödavinkelvarnare) På/Av
Välj för att aktivera/inaktivera
BSM-systemet.
• “Brightness”
Välj för att ändra ljusstyrkan i
ytterbackspeglarnas indikatorer.
(→Sid. 288)
• ”Sensitivity”
Välj för att ändra
varningsinställningen för fordon som
närmar sig.
(Toyota parkeringssensor) (→Sid.
309)
Välj för att ställa in följande funktioner.
• Toyotas parkeringssensor På/Av
Välj för att aktivera/inaktivera Toyota
parkeringssensor.
3.1 Instrumentgrupp
149
3
Information om bilens status samt kontrollampor

• ”Volym”
Välj för att ställa in ljudvolymen för
summertonen som hörs när Toyota
parkeringssensorer är aktiva.
RCTA (Backvarnare för korsande trafik),
(i förekommande fall) (→Sid. 288)
• RCTA (Backvarnare för korsande
trafik), På/Av
Välj för att aktivera/inaktivera
RCTA-systemet.
• ”Volym”
Välj för att ändra ljudvolymen för
RCTA:s summerton.
PKSB (Intelligent autobroms) (i
förekommande fall) (→Sid. 317)
Välj för att aktivera/inaktivera den
intelligenta autobromsen.
”HUD Main” (i förekommande fall)
(→Sid. 153)
• HUD På/Av
Välj för att aktivera/inaktivera
vindrutedisplayen.
• ”HUD Brightness/Position”
Välj för att justera ljusstyrkan eller det
vertikala läget för vindrutedisplayen.
• ”HUD Driving Support”
Välj för att ändra innehållet som visas
på vindrutedisplayen.
• ”HUD Rotation”
Välj för att justera vinkeln på
vindrutedisplayen.
RSA (Vägskyltsigenkänning) (i
förekommande fall) (→Sid. 270)
Välj för att ställa in följande funktioner.
• Vägskyltsigenkänning På/Av
Välj för att aktivera/inaktivera
RSA-systemet.
• ”Aviseringsmetod”
Välj för att ändra respektive
aviseringsmetod som används för att
uppmärksamma föraren när systemet
detekterar körförhållanden som är
förbjudna enligt skyltar.• ”Meddelandenivå”
Välj för att ändra aviseringsnivån när
föraren ska aviseras att systemet
känner av en
hastighetsbegränsningsskylt.
DRCC (RSA) (i förekommande fall)
(→Sid. 280)
Välj för att aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning.
Inställningar för bilen
• ”Laddningsinställningar”
Välj för att ställa in följande
funktioner.
– ”Laddningsschema”
Välj för att registrera eller ändra
laddningsschemat. (→Sid. 115)
– ”Laddningsström”
Välj för att ändra
laddningsströmmen. (→Sid. 99)
– ”Battery Heater”
Välj för att aktivera/inaktivera
batterivärmaren. (→Sid. 102)
– ”Battery Cooler”
Välj för att aktivera/inaktivera
batterikylaren. (→Sid. 102)
•
PDB (Elmanövrerad baklucka) (i
förekommande fall) (→Sid. 172)
Välj för att ställa in följande
funktioner.
– Systeminställningar
Välj för att aktivera/inaktivera
systemet för elbakluckan.
– “Hands Free”
*
Välj för att aktivera/inaktivera
elbakluckans handsfree-funktion.
– ”Inställn. öppning”
Välj det öppna läget när elbakluckan
är helt öppen.
– ”Volym”
Välj för att ställa in ljudvolymen för
summertonen när elbakluckan är i
aktiv.
*Modeller med elbaklucka med
handsfree-funktion
3.1 Instrumentgrupp
150

• ”TPWS” (Däcktryckvarningssystem)
(→Sid. 389)
– ”Inställningstryck”
Välj för att nollställa
däcktryckvarningssystemet.
– ”Identifiera varje hjul och plats”
Välj för att registrera ID-koderna till
däcktrycksensorerna i
däcktryckvarningssystemet.
– ”Inställningsenhet”
Välj för att ändra måttenheter på
displayen.
• “Rear Seat Reminder” (→Sid. 166)
Välj för att aktivera/inaktivera bakre
bältespåminnaren.
Inställningar
• “Språk”
Välj för att ändra språket på
informationsdisplayen.
• ”Enheter”
Välj för att ändra måttenheter på
displayen.
• ”Typ av mätare”
Välj för att ändra
hastighetsmätardisplayen.
•
(EV, kontrollampa) (→Sid. 71)
Välj för att aktivera/inaktivera
EV-kontrollampan.
•
(Inställning av displayen för
körinformation)
Välj för att ställa in följande
funktioner.
– ”Hybridsystem”
Välj för att aktivera/inaktivera ECO
Accelerator Guidance (→Sid. 146).
– ”Bränsleförbrukning”
Välj för att ändra displayen för
bränsleförbrukning (→Sid. 145).
– ”Strömförbrukning”
Välj för att ändra displayen för
strömförbrukning (→Sid. 145).
•
(Inställningar av ljudsystemet)
Välj för att aktivera/inaktivera
skärmen
.•
(Inställning av displayen för
fordonsinformation)
– ”Displayinnehåll”
Välj för att ställa in följande
funktioner.
”Energimonitor”:
Välj för att aktivera/inaktivera
energimonitorn (→Sid. 156)
AWD:
Välj för att aktivera/inaktivera
displayen för AWD-systemet
(→Sid. 148).
– ”Körinfotyp”
Välj för att ändra displayen för typ
av körinfo mellan resa och totalt.
(→Sid. 148).
– ”Färdinformation”
Välj för att ställa in funktionerna på
övre och undre sidan av
körinformationsskärmen från dessa
tre funktioner, snittfart, avstånd och
total tid.
• ”Closing Display”
Välj för att ställa in funktionerna som
ska visas när startknappen trycks till
avstängt läge,.
• ”Popup-meddelande” (i
förekommande fall)
Välj för att aktivera/inaktivera
följande popup-meddelanden som
kan visas i vissa situationer.
– Visning av korsningsvägledning
som är länkad till
navigationssystemet (i
förekommande fall)
– Visning av inkommande samtal i
handsfree-systemet (i
förekommande fall)
– Användning av ljudanläggning
– Ljudvolym
– Röststyrning (i förekommande fall)
• ”Kalender”
Välj för att ställa in kalendern.
Detta kan bara ställas in om
GPS-kalibrering av klockan är
avstängd i multimediainställningarna.
3.1 Instrumentgrupp
151
3
Information om bilens status samt kontrollampor

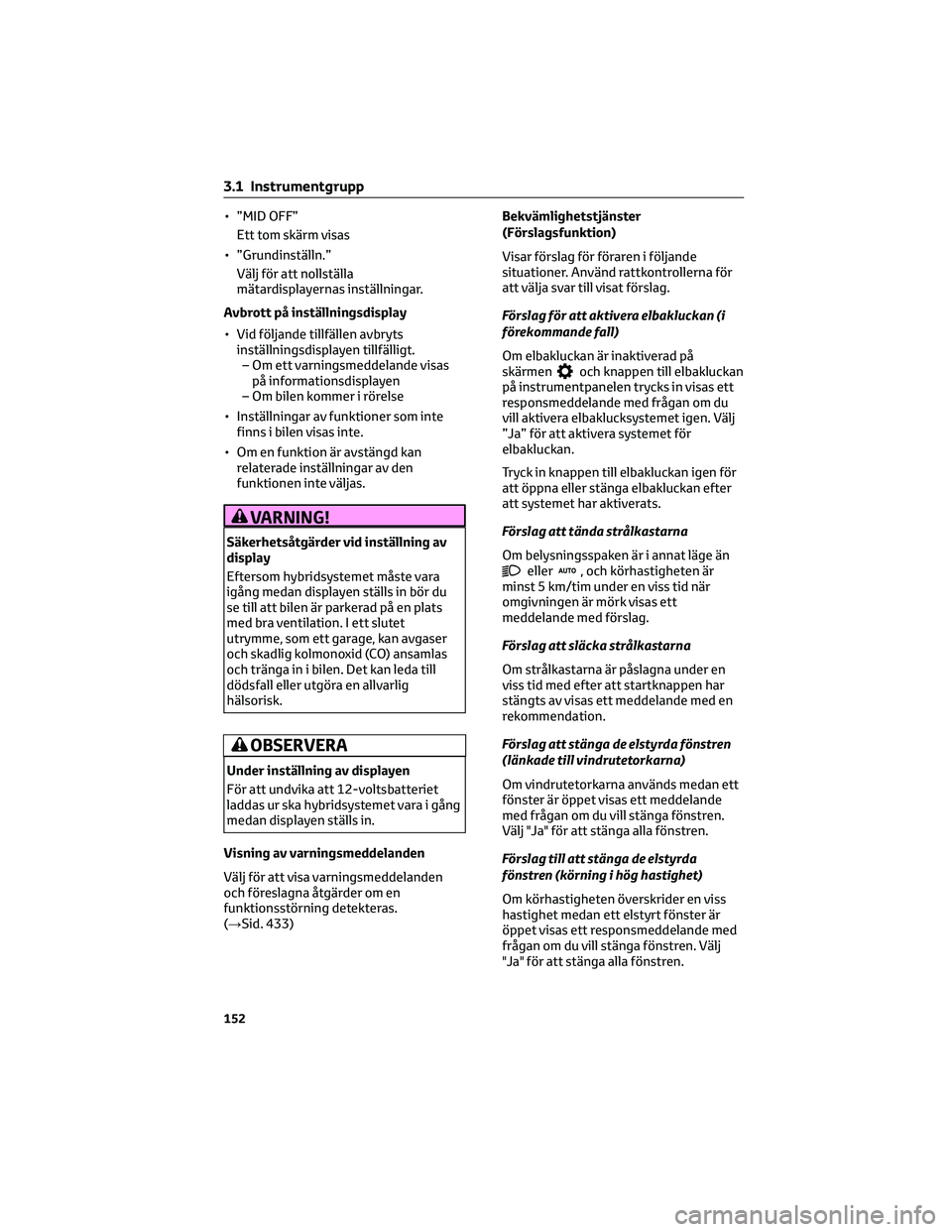

• ”MID OFF”
Ett tom skärm visas
• ”Grundinställn.”
Välj för att nollställa
mätardisplayernas inställningar.
Avbrott på inställningsdisplay
• Vid följande tillfällen avbryts
inställningsdisplayen tillfälligt.
– Om ett varningsmeddelande visas
på informationsdisplayen
– Om bilen kommer i rörelse
• Inställningar av funktioner som inte
finns i bilen visas inte.
• Om en funktion är avstängd kan
relaterade inställningar av den
funktionen inte väljas.
VARNING!
Säkerhetsåtgärder vid inställning av
display
Eftersom hybridsystemet måste vara
igång medan displayen ställs in bör du
se till att bilen är parkerad på en plats
med bra ventilation. I ett slutet
utrymme, som ett garage, kan avgaser
och skadlig kolmonoxid (CO) ansamlas
och tränga in i bilen. Det kan leda till
dödsfall eller utgöra en allvarlig
hälsorisk.
OBSERVERA
Under inställning av displayen
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i gång
medan displayen ställs in.
Visning av varningsmeddelanden
Välj för att visa varningsmeddelanden
och föreslagna åtgärder om en
funktionsstörning detekteras.
(→Sid. 433)Bekvämlighetstjänster
(Förslagsfunktion)
Visar förslag för föraren i följande
situationer. Använd rattkontrollerna för
att välja svar till visat förslag.
Förslag för att aktivera elbakluckan (i
förekommande fall)
Om elbakluckan är inaktiverad på
skärmen
och knappen till elbakluckan
på instrumentpanelen trycks in visas ett
responsmeddelande med frågan om du
vill aktivera elbaklucksystemet igen. Välj
”Ja” för att aktivera systemet för
elbakluckan.
Tryck in knappen till elbakluckan igen för
att öppna eller stänga elbakluckan efter
att systemet har aktiverats.
Förslag att tända strålkastarna
Om belysningsspaken är i annat läge än
eller, och körhastigheten är
minst 5 km/tim under en viss tid när
omgivningen är mörk visas ett
meddelande med förslag.
Förslag att släcka strålkastarna
Om strålkastarna är påslagna under en
viss tid med efter att startknappen har
stängts av visas ett meddelande med en
rekommendation.
Förslag att stänga de elstyrda fönstren
(länkade till vindrutetorkarna)
Om vindrutetorkarna används medan ett
fönster är öppet visas ett meddelande
med frågan om du vill stänga fönstren.
Välj "Ja" för att stänga alla fönstren.
Förslag till att stänga de elstyrda
fönstren (körning i hög hastighet)
Om körhastigheten överskrider en viss
hastighet medan ett elstyrt fönster är
öppet visas ett responsmeddelande med
frågan om du vill stänga fönstren. Välj
"Ja" för att stänga alla fönstren.
3.1 Instrumentgrupp
152

Specialanpassning
Bekvämlighetstjänster
(Förslagsfunktion) kan aktiveras/
inaktiveras. (Anpassningsbara
funktioner:→Sid. 476)
3.1.4 Vindrutedisplay*
*I förekommande fall
Vindrutedisplayen visar en rad
körrelaterad information samt
driftsstatus för förarstödssystemen på
vindrutan.
Systemkomponenter
Illustrationer som används i den här
texten är avsedda som exempel och kan
skilja sig från bilden som visas på
vindrutedisplayen.
AInformations/navigationssystems-länkad
visningsyta för körstödssystem (i
förekommande fall) (→Sid. 155)
BVäxellägesdisplay/RSA
(Vägskyltsavläsare), visningsyta, (i
förekommande fall) (→Sid. 225,
Sid. 270)
CVisad körhastighet
DHybridsystemsindikering/varvräknare
(→Sid. 156)
Vindrutedisplayen kan användas när
Startknappen är i tändningsläge.Vid användning av vindrutedisplayen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på dig,
särskilt polariserade solglasögon. Justera
ljusstyrkan på vindrutedisplayen eller ta
av dig solglasögonen.
Visning av gatunamn (modeller med
navigationssystem)
Endast gatunamn som är inkluderade i
kartdata kommer att visas.
VARNING!
Vid användning av vindrutedisplayen
• Kontrollera att vindrutedisplayens
läge och ljusstyrka inte stör
körningen. Felaktig justering av
bildens läge och ljusstyrka kan
skymma förarens sikt och orsaka
olyckor, vilket kan leda till svåra eller
livshotande skador.
• Titta inte oavbrutet på
vindrutedisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
OBSERVERA
Vindrutedisplay, projektor
• Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
• Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där. Det kan störa visningen
på vindrutedisplayen.
3.1 Instrumentgrupp
153
3
Information om bilens status samt kontrollampor

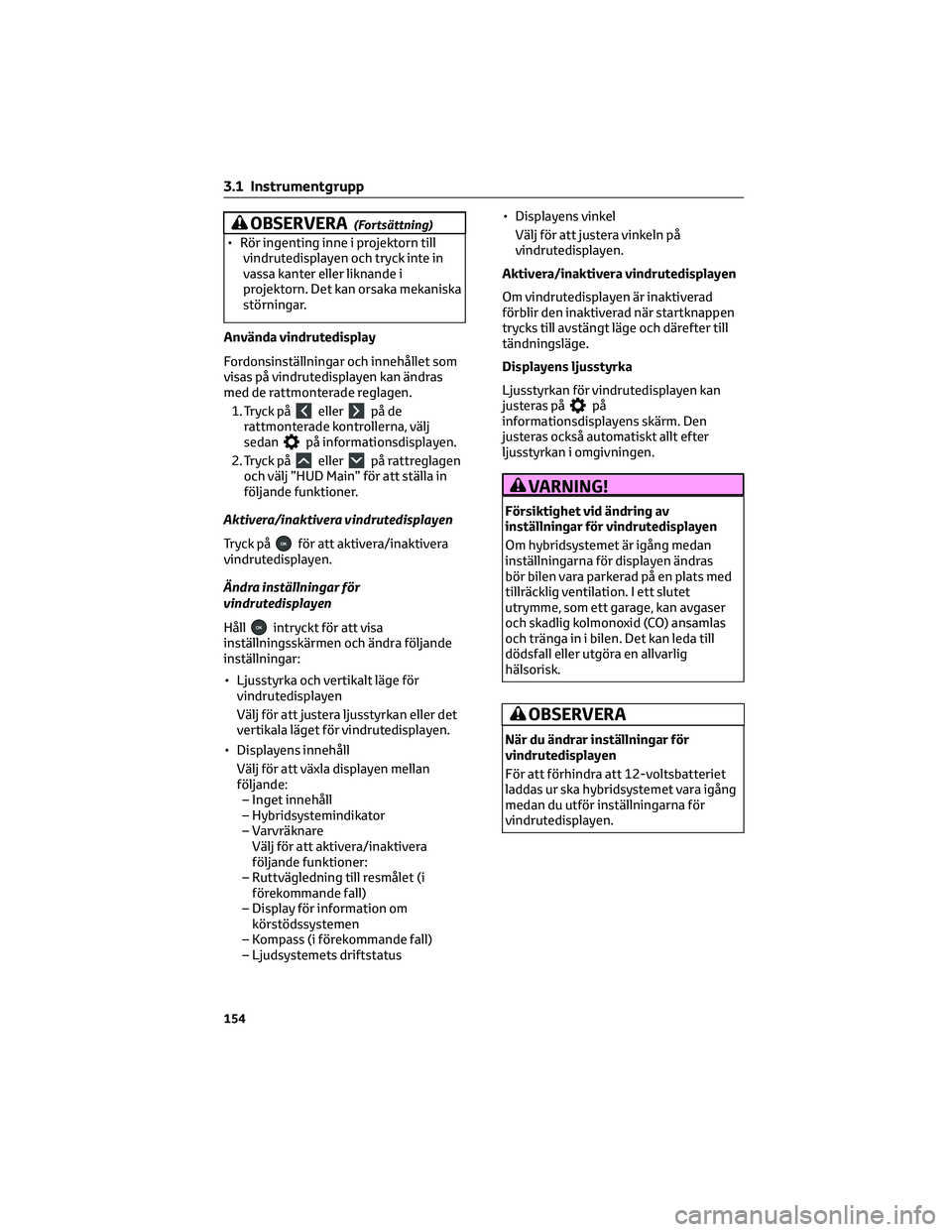

OBSERVERA(Fortsättning)
• Rör ingenting inne i projektorn till
vindrutedisplayen och tryck inte in
vassa kanter eller liknande i
projektorn. Det kan orsaka mekaniska
störningar.
Använda vindrutedisplay
Fordonsinställningar och innehållet som
visas på vindrutedisplayen kan ändras
med de rattmonterade reglagen.
1. Tryck på
ellerpå de
rattmonterade kontrollerna, välj
sedan
på informationsdisplayen.
2. Tryck på
ellerpå rattreglagen
och välj ”HUD Main” för att ställa in
följande funktioner.
Aktivera/inaktivera vindrutedisplayen
Tryck på
för att aktivera/inaktivera
vindrutedisplayen.
Ändra inställningar för
vindrutedisplayen
Håll
intryckt för att visa
inställningsskärmen och ändra följande
inställningar:
• Ljusstyrka och vertikalt läge för
vindrutedisplayen
Välj för att justera ljusstyrkan eller det
vertikala läget för vindrutedisplayen.
• Displayens innehåll
Välj för att växla displayen mellan
följande:
– Inget innehåll
– Hybridsystemindikator
– Varvräknare
Välj för att aktivera/inaktivera
följande funktioner:
– Ruttvägledning till resmålet (i
förekommande fall)
– Display för information om
körstödssystemen
– Kompass (i förekommande fall)
– Ljudsystemets driftstatus• Displayens vinkel
Välj för att justera vinkeln på
vindrutedisplayen.
Aktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen är inaktiverad
förblir den inaktiverad när startknappen
trycks till avstängt läge och därefter till
tändningsläge.
Displayens ljusstyrka
Ljusstyrkan för vindrutedisplayen kan
justeras på
på
informationsdisplayens skärm. Den
justeras också automatiskt allt efter
ljusstyrkan i omgivningen.
VARNING!
Försiktighet vid ändring av
inställningar för vindrutedisplayen
Om hybridsystemet är igång medan
inställningarna för displayen ändras
bör bilen vara parkerad på en plats med
tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avgaser
och skadlig kolmonoxid (CO) ansamlas
och tränga in i bilen. Det kan leda till
dödsfall eller utgöra en allvarlig
hälsorisk.
OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara igång
medan du utför inställningarna för
vindrutedisplayen.
3.1 Instrumentgrupp
154

Information om körstödssystem/
visningsyta länkad till
navigationssystem (i förekommande fall)
Display för information om
körstödssystemen
Visar driftsstatus för följande system:
• LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 261)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 274)
Innehållet som visas är samma som det
som visas på mätaren. För ytterligare
uppgifter, se förklaringarna av
respektive system.
Visningsyta länkad till
navigationssystem (i förekommande
fall)
Visar följande funktioner som är länkade
till navigationssystemet:
• Gatunamn
• Ruttvägledning till resmålet
• Kompass
Snabbmeddelande
Popup-meddelanden för följande system
visas vid behov:
Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem) (i
förekommande fall) (→Sid. 254)
• Bromsprioriteringssystem
(→Sid. 209)
• Kör/start-kontroll (→Sid. 209)
• Intelligent autobroms, funktion (för
statiska föremål) (i förekommande
fall) (→Sid. 321)
Innehållet som visas är samma som det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringarna
av respektive system.
/symboler
Visar följande symboler som är länkade
till informationsdisplayen:
: Huvudvarningssymbol
Visas när ett varningsmeddelande visas
på informationsdisplayen.
: Informationssymbol
Visas när en snabbmeny med
förslag/rekommendation visas på
informationsdisplayen.
Varningsmeddelande
Somliga varningsmeddelanden visas vid
behov, beroende på vissa förhållanden.
Innehållet som visas är samma som det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringarna av
respektive system.
Ljudsystemets driftstatus
Visas när en fjärrkontrollknapp på ratten
används.
Handsfree-systemets status (i
förekommande fall)
Visas när handsfree-systemet används.
Display för yttertemperaturen
Visas när startknappen vrids till ON eller
när kontrollampan för låg utetemperatur
blinkar.
När ett snabbmeddelande visas
När ett snabbmeddelande visas så visas
eventuellt inte den aktuella displayen. I
det här fallet återkommer displayen när
snabbmeddelandet försvinner.
Utetemperatur, display
• När utetemperaturen är cirka 3 °C eller
lägre blinkar
i cirka 10 sekunder
och visningen av utetemperaturen
stängs av.
3.1 Instrumentgrupp
155
3
Information om bilens status samt kontrollampor

• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla (inklusive när
”Mitt utrymme-läge” används), eller
vid körning i låg hastighet (under
20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Hybridsystemsindikering/Varvräknare
Displayinnehåll som väljs av ”HUD
Driving Support” på skärmen
visas.
(→Sid. 154)
Hybridsystemindikator
ALaddningsområde
BHybrid-Eco-område
CEco-område
DKraftområde
Innehållet som visas är samma som
det som visas på
informationsdisplayen
(Hybridsystemsindikator).
För information, se Sid. 141
Varvräknare
Visar motorns varvtal i varv per minut.
3.1.5 Energimonitor/
Förbrukningsskärm
Du kan övervaka status för din bil på
informationsdisplayen och
ljudanläggningsskärmen
*(i
förekommande fall).
*För navigationssystem eller
multimediasystem
Systemkomponenter
ALjudanläggningsskärm (i
förekommande fall)
BInformationsdisplay
CRattmonterade kontroller
(→Sid. 144)
Energimonitor
Energimonitorn kan användas till att
kontrollera status för bilkörningen,
hybridsystemets drift och
regenereringen av energi.
Display
Informationsdisplay
Tryck på
ellerpå ratten och välj, tryck sedan påellerför att
välja energimonitorn.
Ljudsystemsskärm (utan
navigationsfunktion)
1. Tryck på knappen "MENU".
2. Välj “Info” på skärmen “Menu”.
Om en annan skärm än
"Energimonitor" visas, välj "Energi".
3.1 Instrumentgrupp
156

Ljudsystemsskärm (med
navigationsfunktion)
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
3. Välj "ECO" på skärmen "Information".
Om en annan skärm än
"Energimonitor" visas, välj "Energi".
Så här läser du displayen
Pilarna visas enligt energiflödet. Om
inget energiflöde förekommer visas inga
pilar.
Pilarnas färg ändras enligt följande:
Grön: När hybridbatteriet är regenererat
eller laddat.
Gul: När hybridbatteriet används.
Röd: När bensinmotorn används.
Informationsdisplay
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BHybridbatteri (drivbatteri)
CFramhjul
DBakdäckLjudsystemsskärm (utom under laddning)
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BFrämre elmotor (drivmotor)
CHybridbatteri (drivbatteri)
DBakre elmotor (hybridmotor)
EFramhjul
FBakdäck
Ljudsystemsskärm (under laddning)
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BFrämre elmotor (drivmotor)
CLuftkonditionering*
DAnslutningsdon
EEluttag*(220 VAC)
FHybridbatteri (drivbatteri)
*Symbolerna visas när
luftkonditioneringen och/eller eluttaget
används
3.1 Instrumentgrupp
157
3
Information om bilens status samt kontrollampor

Ljudsystemsskärm (“Hem”-skärm)
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BHybridbatteri (drivbatteri)
CHjul
Hybridbatteriets färg på displayen
Färgen blir grön när hybridbatteriet
laddas och gul när hybridbatteriet är i
bruk.
Varning för återstående laddning i
hybridbatteriet
• Summertonen hörs stötvis när
hybridbatteriet inte laddas medan
växelspaken är i N, eller laddningen
sjunker under en viss nivå. Om
återstående laddning får sjunka ännu
mer hörs summertonen oavbrutet.
• Om ett varningsmeddelande visas på
informationsdisplayen och
summertonen hörs ska du följa
anvisningarna på skärmen för
felsökning.
Bensinmotorns färg på
ljudsystemskärmen
Färgen blir blå när bensinmotorn värms
upp och växlar till rött när motorn är
varm.
Hybridsystemets effekt kan vara
begränsad när bensinmotorn visas i blå
färg.Förbrukning
Display
Ljudsystem utan navigationsfunktion
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
3. Välj "Trippinformation" eller "Historik".
Ljudsystem med navigationsfunktion
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
3. Välj "ECO" på skärmen "Information".
4. Välj "Trippinformation" eller "Historik".
Trippinformation
Om en annan skärm än "Trip info." visas,
välj "Trip info".
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.
ABränsleförbrukning under de senaste
15 minuterna
BRegenererad energi under de senaste
15 minuterna
En symbol indikerar 50 Wh. Max.
5 symboler visas.
CAktuell bränsleförbrukning
DNollställning av förbrukningsdata
EBilens medelhastighet sedan
hybridsystemet startades.
FDen förflutna tiden sedan
hybridsystemet startades.
GRäckvidd (→Sid. 159)
Energi
3.1 Instrumentgrupp
158
