TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

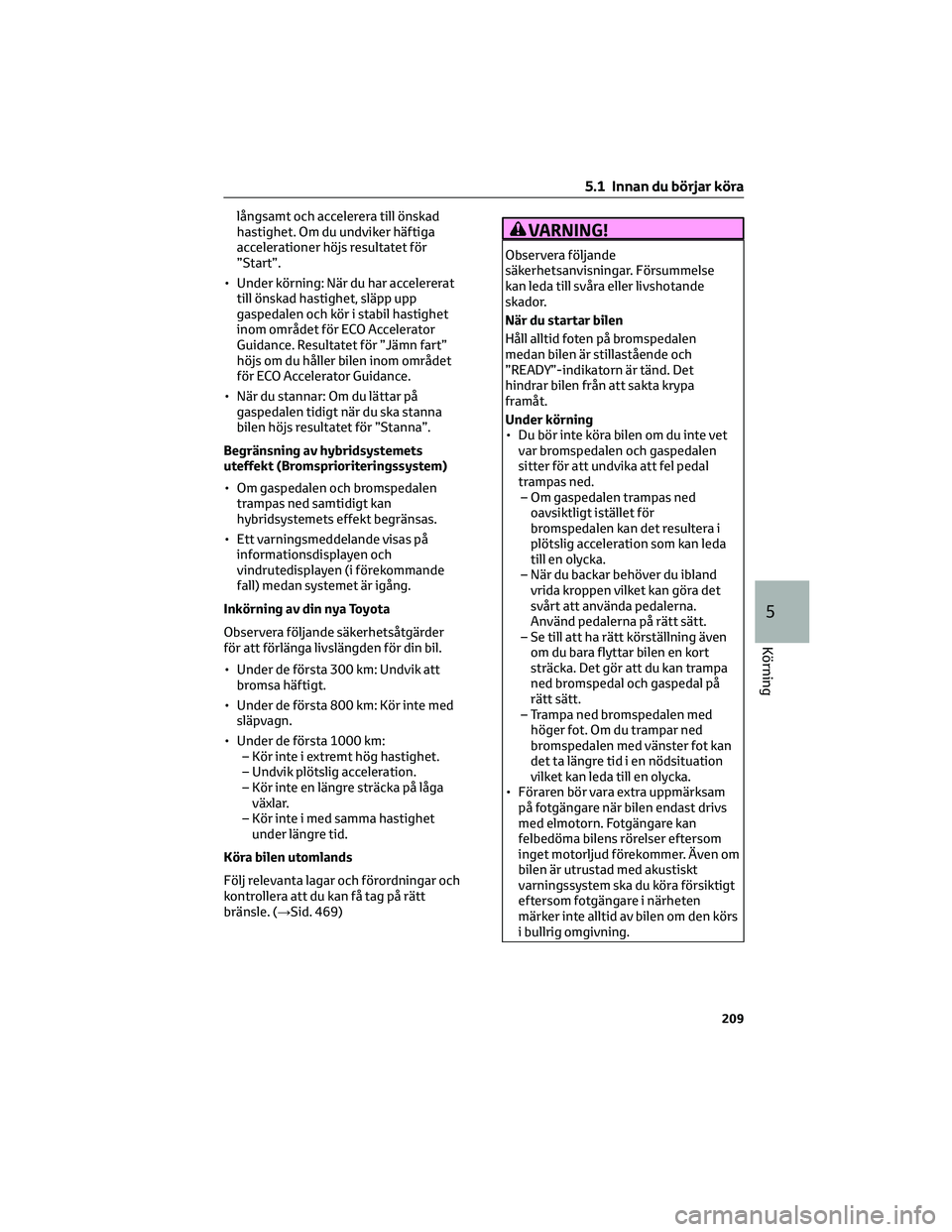

långsamt och accelerera till önskad
hastighet. Om du undviker häftiga
accelerationer höjs resultatet för
”Start”.
• Under körning: När du har accelererat
till önskad hastighet, släpp upp
gaspedalen och kör i stabil hastighet
inom området för ECO Accelerator
Guidance. Resultatet för ”Jämn fart”
höjs om du håller bilen inom området
för ECO Accelerator Guidance.
• När du stannar: Om du lättar på
gaspedalen tidigt när du ska stanna
bilen höjs resultatet för ”Stanna”.
Begränsning av hybridsystemets
uteffekt (Bromsprioriteringssystem)
• Om gaspedalen och bromspedalen
trampas ned samtidigt kan
hybridsystemets effekt begränsas.
• Ett varningsmeddelande visas på
informationsdisplayen och
vindrutedisplayen (i förekommande
fall) medan systemet är igång.
Inkörning av din nya Toyota
Observera följande säkerhetsåtgärder
för att förlänga livslängden för din bil.
• Under de första 300 km: Undvik att
bromsa häftigt.
• Under de första 800 km: Kör inte med
släpvagn.
• Under de första 1000 km:
– Kör inte i extremt hög hastighet.
– Undvik plötslig acceleration.
– Kör inte en längre sträcka på låga
växlar.
– Kör inte i med samma hastighet
under längre tid.
Köra bilen utomlands
Följ relevanta lagar och förordningar och
kontrollera att du kan få tag på rätt
bränsle. (→Sid. 469)VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
När du startar bilen
Håll alltid foten på bromspedalen
medan bilen är stillastående och
”READY”-indikatorn är tänd. Det
hindrar bilen från att sakta krypa
framåt.
Under körning
• Du bör inte köra bilen om du inte vet
var bromspedalen och gaspedalen
sitter för att undvika att fel pedal
trampas ned.
– Om gaspedalen trampas ned
oavsiktligt istället för
bromspedalen kan det resultera i
plötslig acceleration som kan leda
till en olycka.
– När du backar behöver du ibland
vrida kroppen vilket kan göra det
svårt att använda pedalerna.
Använd pedalerna på rätt sätt.
– Se till att ha rätt körställning även
om du bara flyttar bilen en kort
sträcka. Det gör att du kan trampa
ned bromspedal och gaspedal på
rätt sätt.
– Trampa ned bromspedalen med
höger fot. Om du trampar ned
bromspedalen med vänster fot kan
det ta längre tid i en nödsituation
vilket kan leda till en olycka.
• Föraren bör vara extra uppmärksam
på fotgängare när bilen endast drivs
med elmotorn. Fotgängare kan
felbedöma bilens rörelser eftersom
inget motorljud förekommer. Även om
bilen är utrustad med akustiskt
varningssystem ska du köra försiktigt
eftersom fotgängare i närheten
märker inte alltid av bilen om den körs
i bullrig omgivning.
5.1 Innan du börjar köra
209
5
Körning

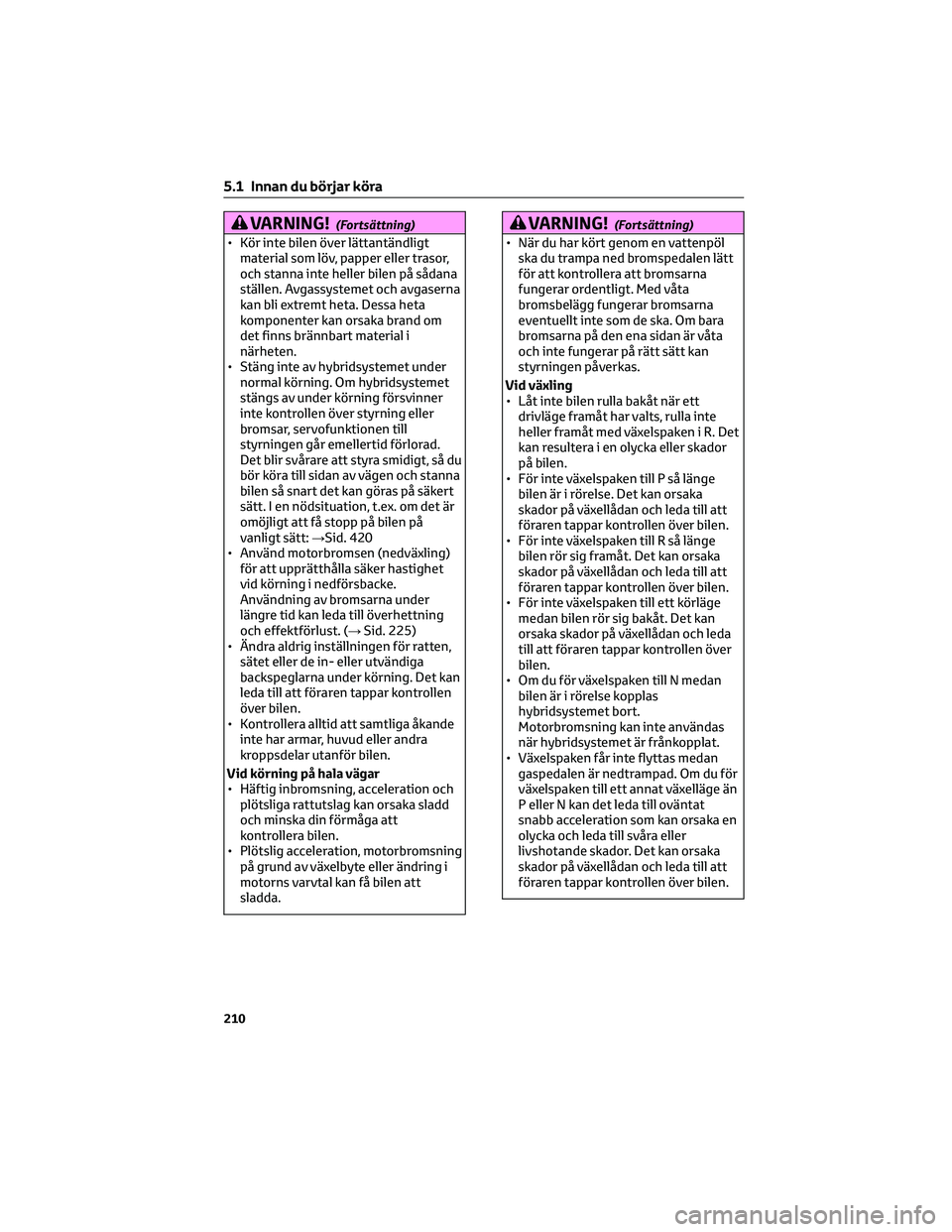

VARNING!(Fortsättning)
• Kör inte bilen över lättantändligt
material som löv, papper eller trasor,
och stanna inte heller bilen på sådana
ställen. Avgassystemet och avgaserna
kan bli extremt heta. Dessa heta
komponenter kan orsaka brand om
det finns brännbart material i
närheten.
• Stäng inte av hybridsystemet under
normal körning. Om hybridsystemet
stängs av under körning försvinner
inte kontrollen över styrning eller
bromsar, servofunktionen till
styrningen går emellertid förlorad.
Det blir svårare att styra smidigt, så du
bör köra till sidan av vägen och stanna
bilen så snart det kan göras på säkert
sätt. I en nödsituation, t.ex. om det är
omöjligt att få stopp på bilen på
vanligt sätt:→Sid. 420
• Använd motorbromsen (nedväxling)
för att upprätthålla säker hastighet
vid körning i nedförsbacke.
Användning av bromsarna under
längre tid kan leda till överhettning
och effektförlust. (→Sid. 225)
• Ändra aldrig inställningen för ratten,
sätet eller de in- eller utvändiga
backspeglarna under körning. Det kan
leda till att föraren tappar kontrollen
över bilen.
• Kontrollera alltid att samtliga åkande
inte har armar, huvud eller andra
kroppsdelar utanför bilen.
Vid körning på hala vägar
• Häftig inbromsning, acceleration och
plötsliga rattutslag kan orsaka sladd
och minska din förmåga att
kontrollera bilen.
• Plötslig acceleration, motorbromsning
på grund av växelbyte eller ändring i
motorns varvtal kan få bilen att
sladda.
VARNING!(Fortsättning)
• När du har kört genom en vattenpöl
ska du trampa ned bromspedalen lätt
för att kontrollera att bromsarna
fungerar ordentligt. Med våta
bromsbelägg fungerar bromsarna
eventuellt inte som de ska. Om bara
bromsarna på den ena sidan är våta
och inte fungerar på rätt sätt kan
styrningen påverkas.
Vid växling
• Låt inte bilen rulla bakåt när ett
drivläge framåt har valts, rulla inte
heller framåt med växelspaken i R. Det
kan resultera i en olycka eller skador
på bilen.
• För inte växelspaken till P så länge
bilen är i rörelse. Det kan orsaka
skador på växellådan och leda till att
föraren tappar kontrollen över bilen.
• För inte växelspaken till R så länge
bilen rör sig framåt. Det kan orsaka
skador på växellådan och leda till att
föraren tappar kontrollen över bilen.
• För inte växelspaken till ett körläge
medan bilen rör sig bakåt. Det kan
orsaka skador på växellådan och leda
till att föraren tappar kontrollen över
bilen.
• Om du för växelspaken till N medan
bilen är i rörelse kopplas
hybridsystemet bort.
Motorbromsning kan inte användas
när hybridsystemet är frånkopplat.
• Växelspaken får inte flyttas medan
gaspedalen är nedtrampad. Om du för
växelspaken till ett annat växelläge än
P eller N kan det leda till oväntat
snabb acceleration som kan orsaka en
olycka och leda till svåra eller
livshotande skador. Det kan orsaka
skador på växellådan och leda till att
föraren tappar kontrollen över bilen.
5.1 Innan du börjar köra
210

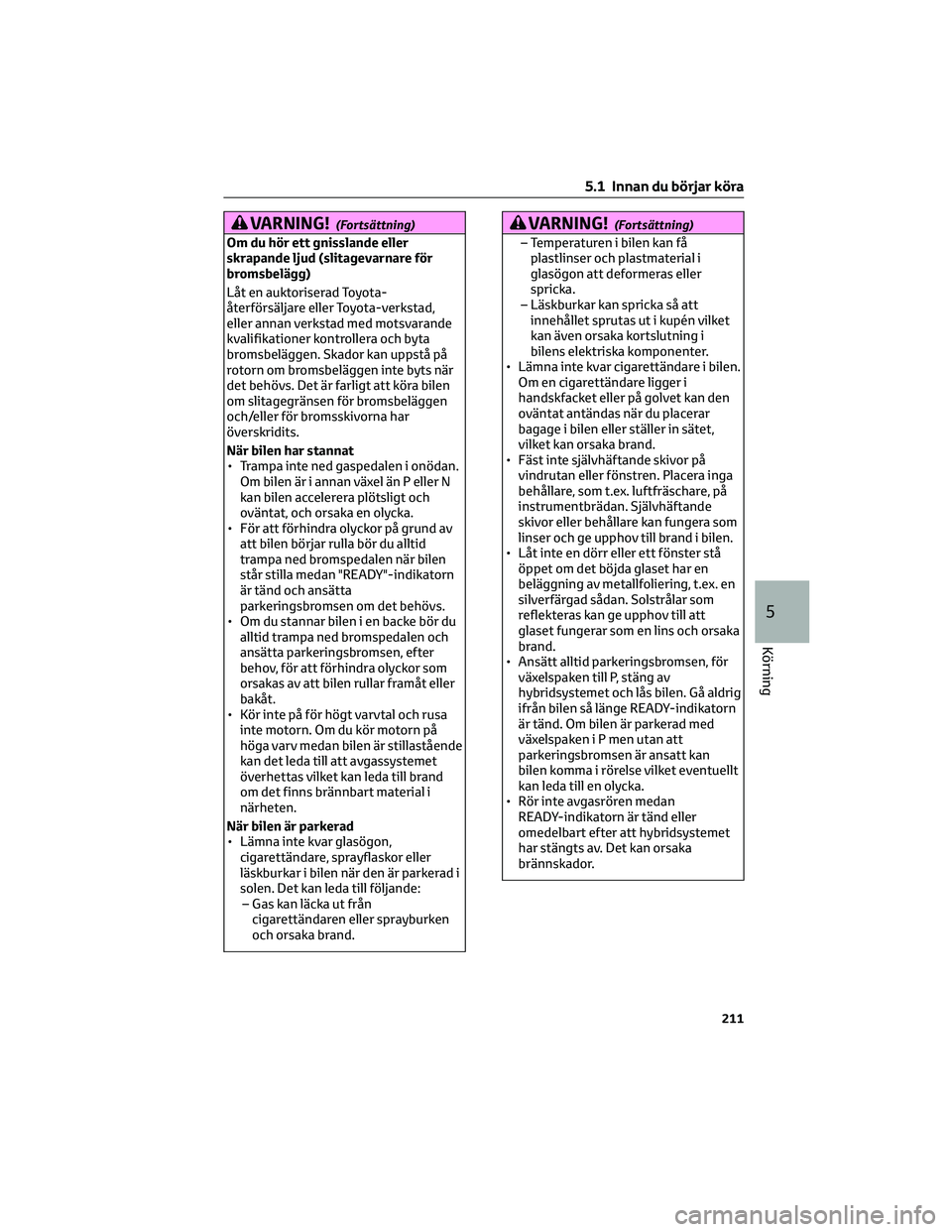

VARNING!(Fortsättning)
Om du hör ett gnisslande eller
skrapande ljud (slitagevarnare för
bromsbelägg)
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera och byta
bromsbeläggen. Skador kan uppstå på
rotorn om bromsbeläggen inte byts när
det behövs. Det är farligt att köra bilen
om slitagegränsen för bromsbeläggen
och/eller för bromsskivorna har
överskridits.
När bilen har stannat
• Trampa inte ned gaspedalen i onödan.
Om bilen är i annan växel än P eller N
kan bilen accelerera plötsligt och
oväntat, och orsaka en olycka.
• För att förhindra olyckor på grund av
att bilen börjar rulla bör du alltid
trampa ned bromspedalen när bilen
står stilla medan "READY"-indikatorn
är tänd och ansätta
parkeringsbromsen om det behövs.
• Om du stannar bilen i en backe bör du
alltid trampa ned bromspedalen och
ansätta parkeringsbromsen, efter
behov, för att förhindra olyckor som
orsakas av att bilen rullar framåt eller
bakåt.
• Kör inte på för högt varvtal och rusa
inte motorn. Om du kör motorn på
höga varv medan bilen är stillastående
kan det leda till att avgassystemet
överhettas vilket kan leda till brand
om det finns brännbart material i
närheten.
När bilen är parkerad
• Lämna inte kvar glasögon,
cigarettändare, sprayflaskor eller
läskburkar i bilen när den är parkerad i
solen. Det kan leda till följande:
– Gas kan läcka ut från
cigarettändaren eller sprayburken
och orsaka brand.
VARNING!(Fortsättning)
– Temperaturen i bilen kan få
plastlinser och plastmaterial i
glasögon att deformeras eller
spricka.
– Läskburkar kan spricka så att
innehållet sprutas ut i kupén vilket
kan även orsaka kortslutning i
bilens elektriska komponenter.
• Lämna inte kvar cigarettändare i bilen.
Om en cigarettändare ligger i
handskfacket eller på golvet kan den
oväntat antändas när du placerar
bagage i bilen eller ställer in sätet,
vilket kan orsaka brand.
• Fäst inte självhäftande skivor på
vindrutan eller fönstren. Placera inga
behållare, som t.ex. luftfräschare, på
instrumentbrädan. Självhäftande
skivor eller behållare kan fungera som
linser och ge upphov till brand i bilen.
• Låt inte en dörr eller ett fönster stå
öppet om det böjda glaset har en
beläggning av metallfoliering, t.ex. en
silverfärgad sådan. Solstrålar som
reflekteras kan ge upphov till att
glaset fungerar som en lins och orsaka
brand.
• Ansätt alltid parkeringsbromsen, för
växelspaken till P, stäng av
hybridsystemet och lås bilen. Gå aldrig
ifrån bilen så länge READY-indikatorn
är tänd. Om bilen är parkerad med
växelspaken i P men utan att
parkeringsbromsen är ansatt kan
bilen komma i rörelse vilket eventuellt
kan leda till en olycka.
• Rör inte avgasrören medan
READY-indikatorn är tänd eller
omedelbart efter att hybridsystemet
har stängts av. Det kan orsaka
brännskador.
5.1 Innan du börjar köra
211
5
Körning

VARNING!(Fortsättning)

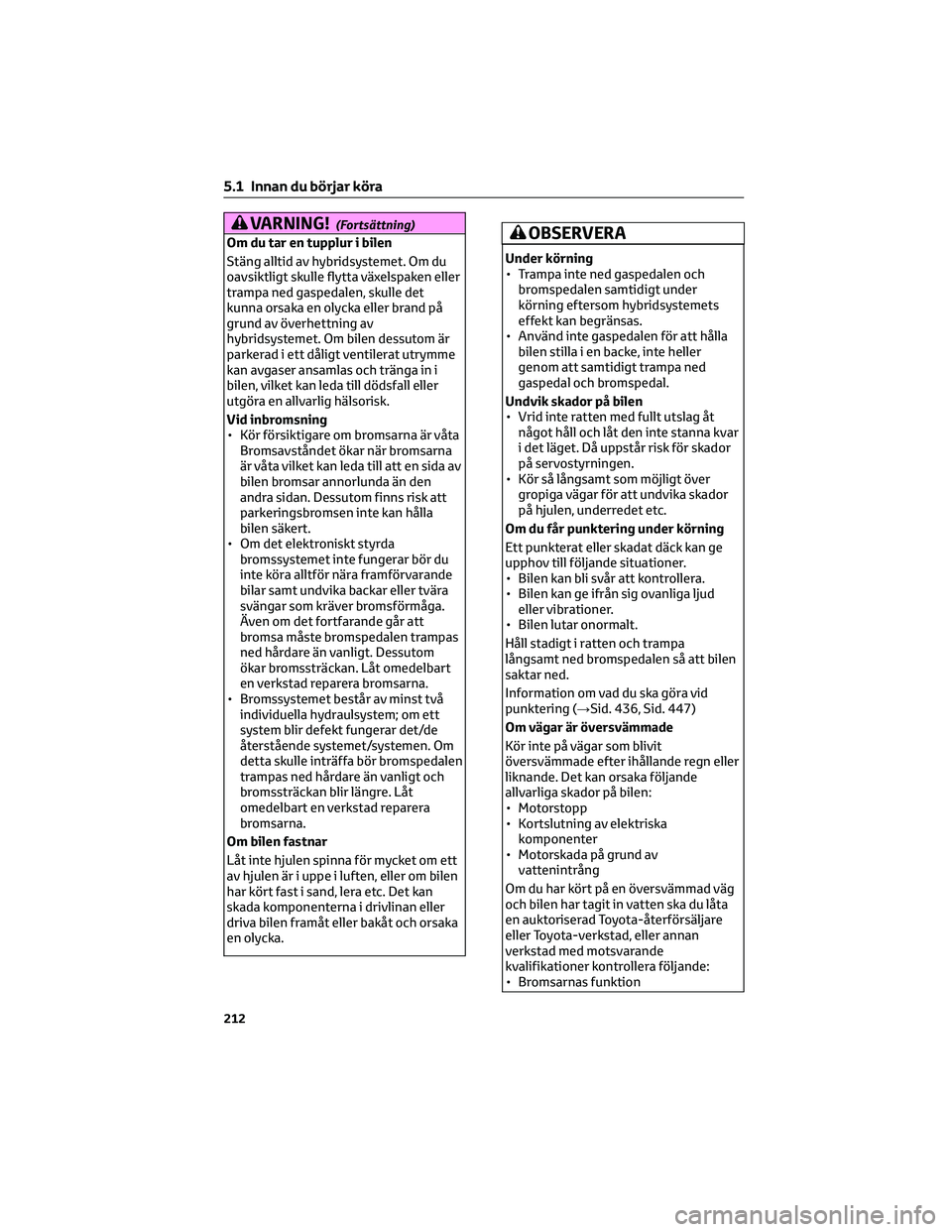

Om du tar en tupplur i bilen
Stäng alltid av hybridsystemet. Om du
oavsiktligt skulle flytta växelspaken eller
trampa ned gaspedalen, skulle det
kunna orsaka en olycka eller brand på
grund av överhettning av
hybridsystemet. Om bilen dessutom är
parkerad i ett dåligt ventilerat utrymme
kan avgaser ansamlas och tränga in i
bilen, vilket kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
Vid inbromsning
• Kör försiktigare om bromsarna är våta
Bromsavståndet ökar när bromsarna
är våta vilket kan leda till att en sida av
bilen bromsar annorlunda än den
andra sidan. Dessutom finns risk att
parkeringsbromsen inte kan hålla
bilen säkert.
• Om det elektroniskt styrda
bromssystemet inte fungerar bör du
inte köra alltför nära framförvarande
bilar samt undvika backar eller tvära
svängar som kräver bromsförmåga.
Även om det fortfarande går att
bromsa måste bromspedalen trampas
ned hårdare än vanligt. Dessutom
ökar bromssträckan. Låt omedelbart
en verkstad reparera bromsarna.
• Bromssystemet består av minst två
individuella hydraulsystem; om ett
system blir defekt fungerar det/de
återstående systemet/systemen. Om
detta skulle inträffa bör bromspedalen
trampas ned hårdare än vanligt och
bromssträckan blir längre. Låt
omedelbart en verkstad reparera
bromsarna.
Om bilen fastnar
Låt inte hjulen spinna för mycket om ett
av hjulen är i uppe i luften, eller om bilen
har kört fast i sand, lera etc. Det kan
skada komponenterna i drivlinan eller
driva bilen framåt eller bakåt och orsaka
en olycka.OBSERVERA
Under körning
• Trampa inte ned gaspedalen och
bromspedalen samtidigt under
körning eftersom hybridsystemets
effekt kan begränsas.
• Använd inte gaspedalen för att hålla
bilen stilla i en backe, inte heller
genom att samtidigt trampa ned
gaspedal och bromspedal.
Undvik skador på bilen
• Vrid inte ratten med fullt utslag åt
något håll och låt den inte stanna kvar
i det läget. Då uppstår risk för skador
på servostyrningen.
• Kör så långsamt som möjligt över
gropiga vägar för att undvika skador
på hjulen, underredet etc.
Om du får punktering under körning
Ett punkterat eller skadat däck kan ge
upphov till följande situationer.
• Bilen kan bli svår att kontrollera.
• Bilen kan ge ifrån sig ovanliga ljud
eller vibrationer.
• Bilen lutar onormalt.
Håll stadigt i ratten och trampa
långsamt ned bromspedalen så att bilen
saktar ned.
Information om vad du ska göra vid
punktering (→Sid. 436, Sid. 447)
Om vägar är översvämmade
Kör inte på vägar som blivit
översvämmade efter ihållande regn eller
liknande. Det kan orsaka följande
allvarliga skador på bilen:
• Motorstopp
• Kortslutning av elektriska
komponenter
• Motorskada på grund av
vattenintrång
Om du har kört på en översvämmad väg
och bilen har tagit in vatten ska du låta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera följande:
• Bromsarnas funktion
5.1 Innan du börjar köra
212

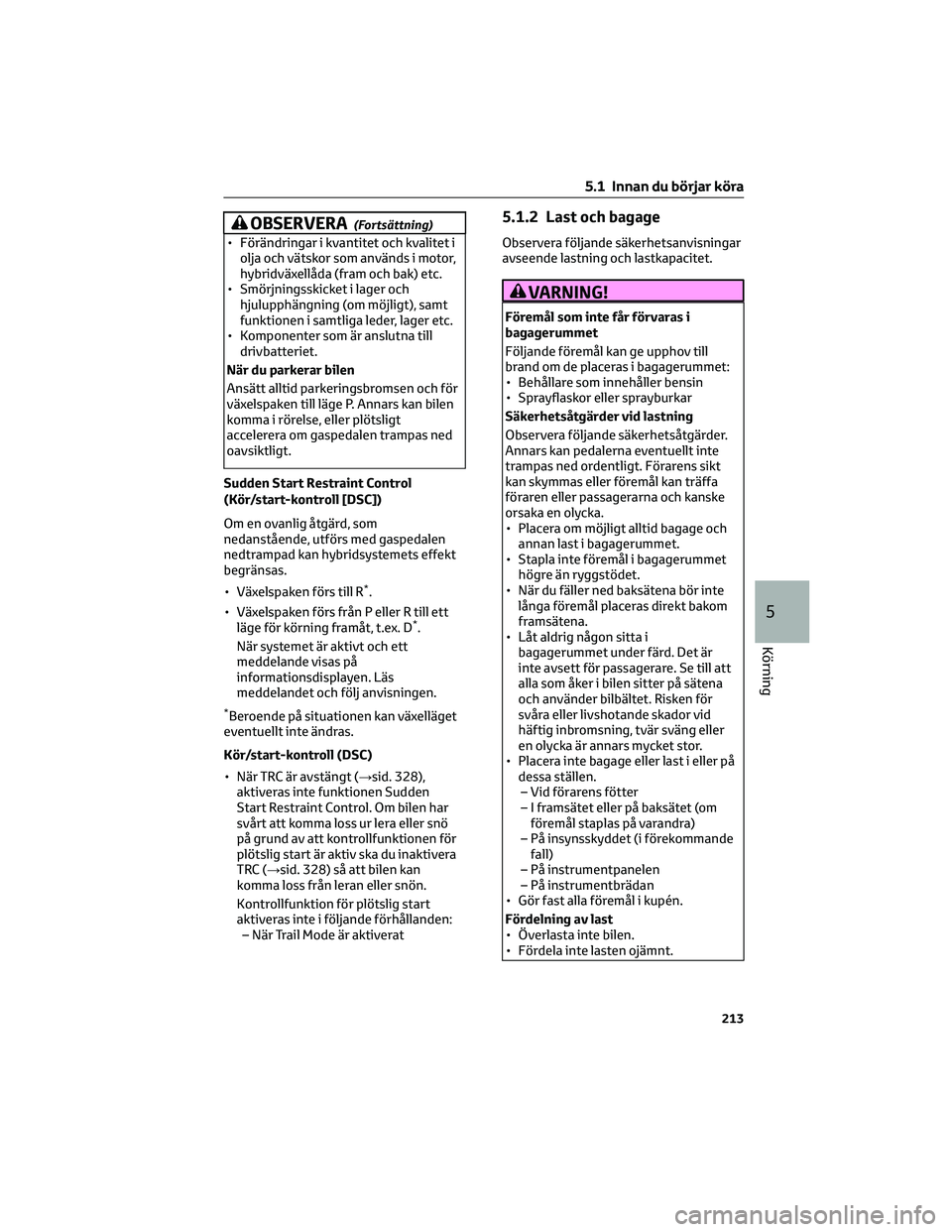

OBSERVERA(Fortsättning)
• Förändringar i kvantitet och kvalitet i
olja och vätskor som används i motor,
hybridväxellåda (fram och bak) etc.
• Smörjningsskicket i lager och
hjulupphängning (om möjligt), samt
funktionen i samtliga leder, lager etc.
• Komponenter som är anslutna till
drivbatteriet.
När du parkerar bilen
Ansätt alltid parkeringsbromsen och för
växelspaken till läge P. Annars kan bilen
komma i rörelse, eller plötsligt
accelerera om gaspedalen trampas ned
oavsiktligt.
Sudden Start Restraint Control
(Kör/start-kontroll [DSC])
Om en ovanlig åtgärd, som
nedanstående, utförs med gaspedalen
nedtrampad kan hybridsystemets effekt
begränsas.
• Växelspaken förs till R
*.
• Växelspaken förs från P eller R till ett
läge för körning framåt, t.ex. D
*.
När systemet är aktivt och ett
meddelande visas på
informationsdisplayen. Läs
meddelandet och följ anvisningen.
*Beroende på situationen kan växelläget
eventuellt inte ändras.
Kör/start-kontroll (DSC)
• När TRC är avstängt (→sid. 328),
aktiveras inte funktionen Sudden
Start Restraint Control. Om bilen har
svårt att komma loss ur lera eller snö
på grund av att kontrollfunktionen för
plötslig start är aktiv ska du inaktivera
TRC (→sid. 328) så att bilen kan
komma loss från leran eller snön.
Kontrollfunktion för plötslig start
aktiveras inte i följande förhållanden:
– När Trail Mode är aktiverat
5.1.2 Last och bagage
Observera följande säkerhetsanvisningar
avseende lastning och lastkapacitet.
VARNING!
Föremål som inte får förvaras i
bagagerummet
Följande föremål kan ge upphov till
brand om de placeras i bagagerummet:
• Behållare som innehåller bensin
• Sprayflaskor eller sprayburkar
Säkerhetsåtgärder vid lastning
Observera följande säkerhetsåtgärder.
Annars kan pedalerna eventuellt inte
trampas ned ordentligt. Förarens sikt
kan skymmas eller föremål kan träffa
föraren eller passagerarna och kanske
orsaka en olycka.
• Placera om möjligt alltid bagage och
annan last i bagagerummet.
• Stapla inte föremål i bagagerummet
högre än ryggstödet.
• När du fäller ned baksätena bör inte
långa föremål placeras direkt bakom
framsätena.
• Låt aldrig någon sitta i
bagagerummet under färd. Det är
inte avsett för passagerare. Se till att
alla som åker i bilen sitter på sätena
och använder bilbältet. Risken för
svåra eller livshotande skador vid
häftig inbromsning, tvär sväng eller
en olycka är annars mycket stor.
• Placera inte bagage eller last i eller på
dessa ställen.
– Vid förarens fötter
– I framsätet eller på baksätet (om
föremål staplas på varandra)
– På insynsskyddet (i förekommande
fall)
– På instrumentpanelen
– På instrumentbrädan
• Gör fast alla föremål i kupén.
Fördelning av last
• Överlasta inte bilen.
• Fördela inte lasten ojämnt.
5.1 Innan du börjar köra
213
5
Körning

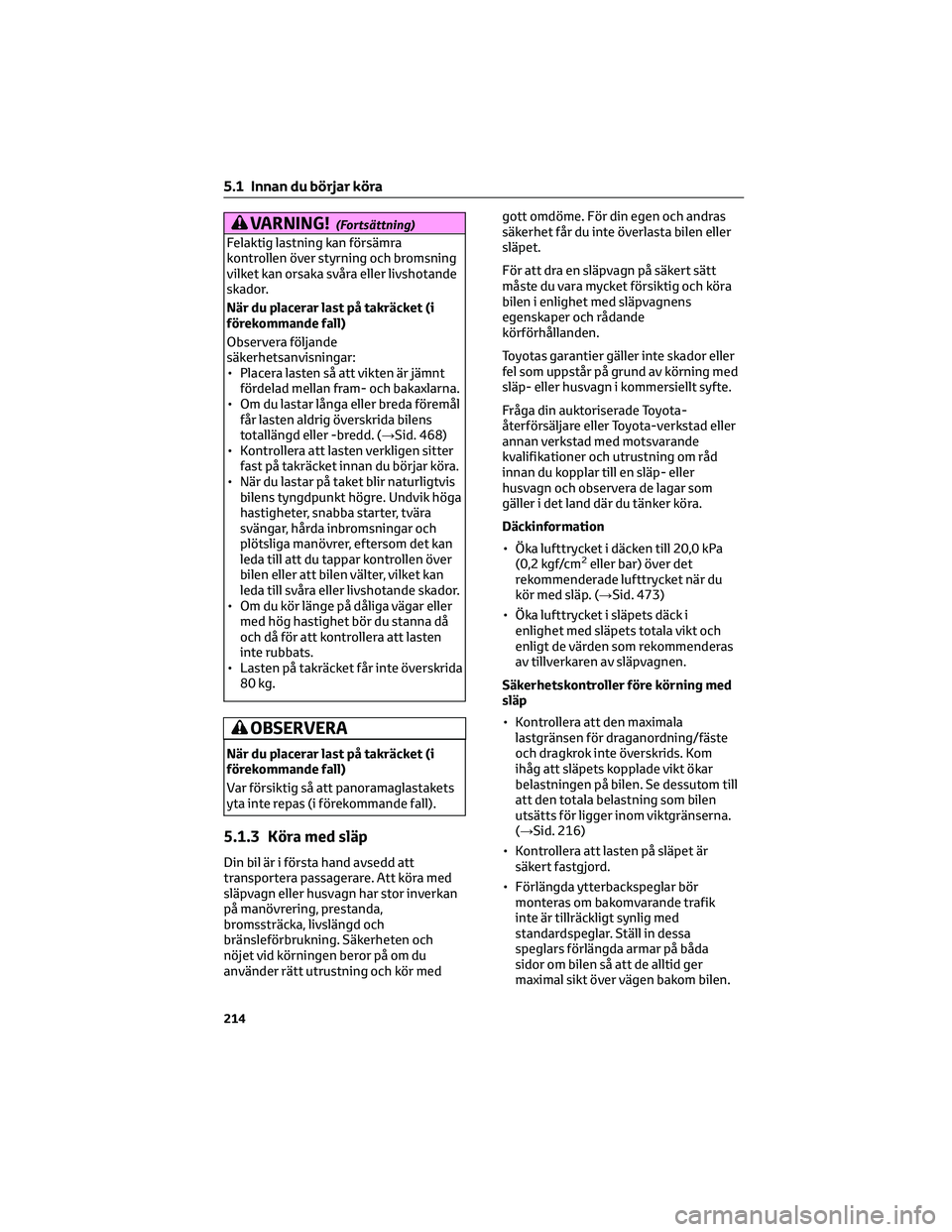

VARNING!(Fortsättning)
Felaktig lastning kan försämra
kontrollen över styrning och bromsning
vilket kan orsaka svåra eller livshotande
skador.
När du placerar last på takräcket (i
förekommande fall)
Observera följande
säkerhetsanvisningar:
• Placera lasten så att vikten är jämnt
fördelad mellan fram- och bakaxlarna.
• Om du lastar långa eller breda föremål
får lasten aldrig överskrida bilens
totallängd eller -bredd. (→Sid. 468)
• Kontrollera att lasten verkligen sitter
fast på takräcket innan du börjar köra.
• När du lastar på taket blir naturligtvis
bilens tyngdpunkt högre. Undvik höga
hastigheter, snabba starter, tvära
svängar, hårda inbromsningar och
plötsliga manövrer, eftersom det kan
leda till att du tappar kontrollen över
bilen eller att bilen välter, vilket kan
leda till svåra eller livshotande skador.
• Om du kör länge på dåliga vägar eller
med hög hastighet bör du stanna då
och då för att kontrollera att lasten
inte rubbats.
• Lasten på takräcket får inte överskrida
80 kg.
OBSERVERA
När du placerar last på takräcket (i
förekommande fall)
Var försiktig så att panoramaglastakets
yta inte repas (i förekommande fall).
5.1.3 Köra med släp
Din bil är i första hand avsedd att
transportera passagerare. Att köra med
släpvagn eller husvagn har stor inverkan
på manövrering, prestanda,
bromssträcka, livslängd och
bränsleförbrukning. Säkerheten och
nöjet vid körningen beror på om du
använder rätt utrustning och kör medgott omdöme. För din egen och andras
säkerhet får du inte överlasta bilen eller
släpet.
För att dra en släpvagn på säkert sätt
måste du vara mycket försiktig och köra
bilen i enlighet med släpvagnens
egenskaper och rådande
körförhållanden.
Toyotas garantier gäller inte skador eller
fel som uppstår på grund av körning med
släp- eller husvagn i kommersiellt syfte.
Fråga din auktoriserade Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning om råd
innan du kopplar till en släp- eller
husvagn och observera de lagar som
gäller i det land där du tänker köra.
Däckinformation
• Öka lufttrycket i däcken till 20,0 kPa
(0,2 kgf/cm
2eller bar) över det
rekommenderade lufttrycket när du
kör med släp. (→Sid. 473)
• Öka lufttrycket i släpets däck i
enlighet med släpets totala vikt och
enligt de värden som rekommenderas
av tillverkaren av släpvagnen.
Säkerhetskontroller före körning med
släp
• Kontrollera att den maximala
lastgränsen för draganordning/fäste
och dragkrok inte överskrids. Kom
ihåg att släpets kopplade vikt ökar
belastningen på bilen. Se dessutom till
att den totala belastning som bilen
utsätts för ligger inom viktgränserna.
(→Sid. 216)
• Kontrollera att lasten på släpet är
säkert fastgjord.
• Förlängda ytterbackspeglar bör
monteras om bakomvarande trafik
inte är tillräckligt synlig med
standardspeglar. Ställ in dessa
speglars förlängda armar på båda
sidor om bilen så att de alltid ger
maximal sikt över vägen bakom bilen.
5.1 Innan du börjar köra
214

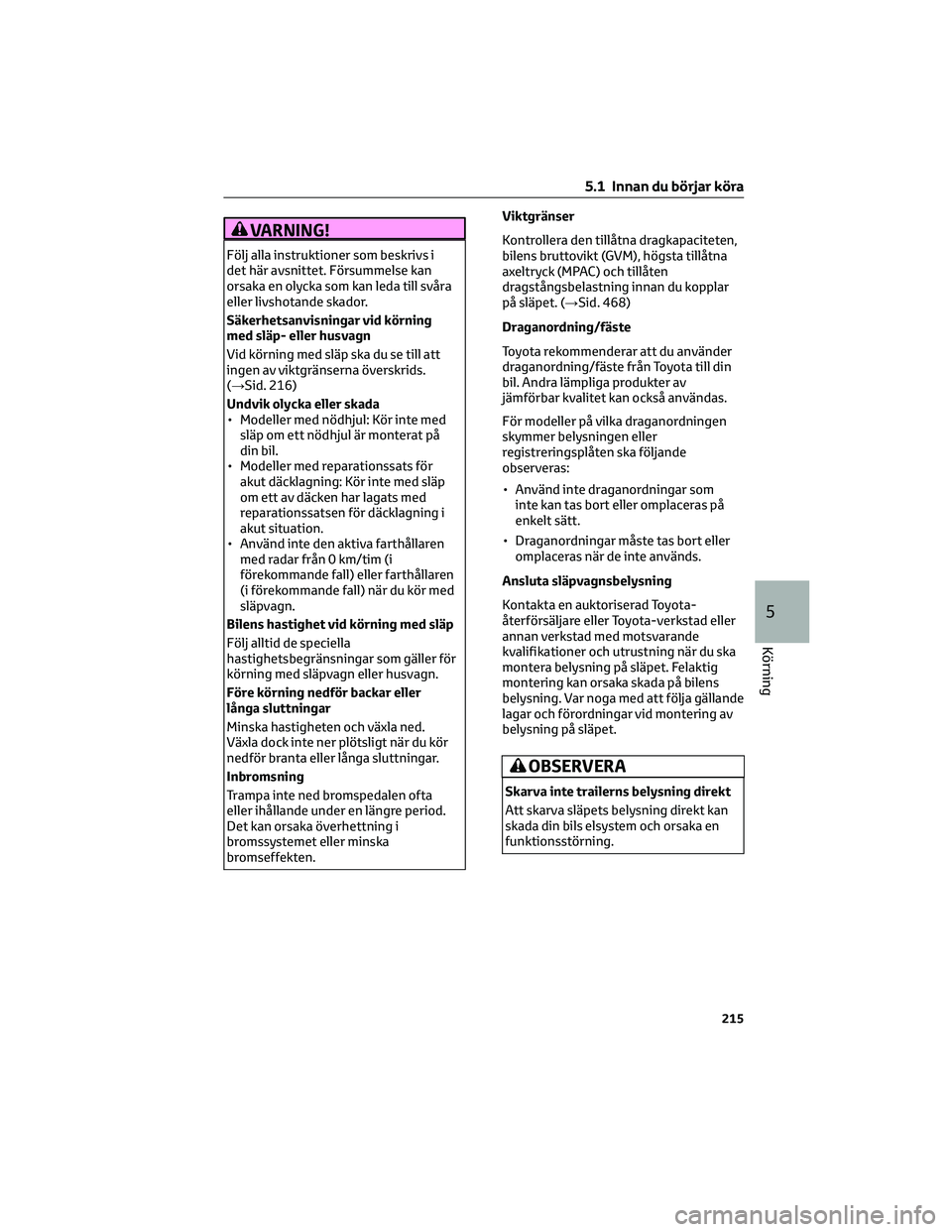

VARNING!
Följ alla instruktioner som beskrivs i
det här avsnittet. Försummelse kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Säkerhetsanvisningar vid körning
med släp- eller husvagn
Vid körning med släp ska du se till att
ingen av viktgränserna överskrids.
(→Sid. 216)
Undvik olycka eller skada
• Modeller med nödhjul: Kör inte med
släp om ett nödhjul är monterat på
din bil.
• Modeller med reparationssats för
akut däcklagning: Kör inte med släp
om ett av däcken har lagats med
reparationssatsen för däcklagning i
akut situation.
• Använd inte den aktiva farthållaren
med radar från 0 km/tim (i
förekommande fall) eller farthållaren
(i förekommande fall) när du kör med
släpvagn.
Bilens hastighet vid körning med släp
Följ alltid de speciella
hastighetsbegränsningar som gäller för
körning med släpvagn eller husvagn.
Före körning nedför backar eller
långa sluttningar
Minska hastigheten och växla ned.
Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
Inbromsning
Trampa inte ned bromspedalen ofta
eller ihållande under en längre period.
Det kan orsaka överhettning i
bromssystemet eller minska
bromseffekten.Viktgränser
Kontrollera den tillåtna dragkapaciteten,
bilens bruttovikt (GVM), högsta tillåtna
axeltryck (MPAC) och tillåten
dragstångsbelastning innan du kopplar
på släpet. (→Sid. 468)
Draganordning/fäste
Toyota rekommenderar att du använder
draganordning/fäste från Toyota till din
bil. Andra lämpliga produkter av
jämförbar kvalitet kan också användas.
För modeller på vilka draganordningen
skymmer belysningen eller
registreringsplåten ska följande
observeras:
• Använd inte draganordningar som
inte kan tas bort eller omplaceras på
enkelt sätt.
• Draganordningar måste tas bort eller
omplaceras när de inte används.
Ansluta släpvagnsbelysning
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning när du ska
montera belysning på släpet. Felaktig
montering kan orsaka skada på bilens
belysning. Var noga med att följa gällande
lagar och förordningar vid montering av
belysning på släpet.
OBSERVERA
Skarva inte trailerns belysning direkt
Att skarva släpets belysning direkt kan
skada din bils elsystem och orsaka en
funktionsstörning.
5.1 Innan du börjar köra
215
5
Körning

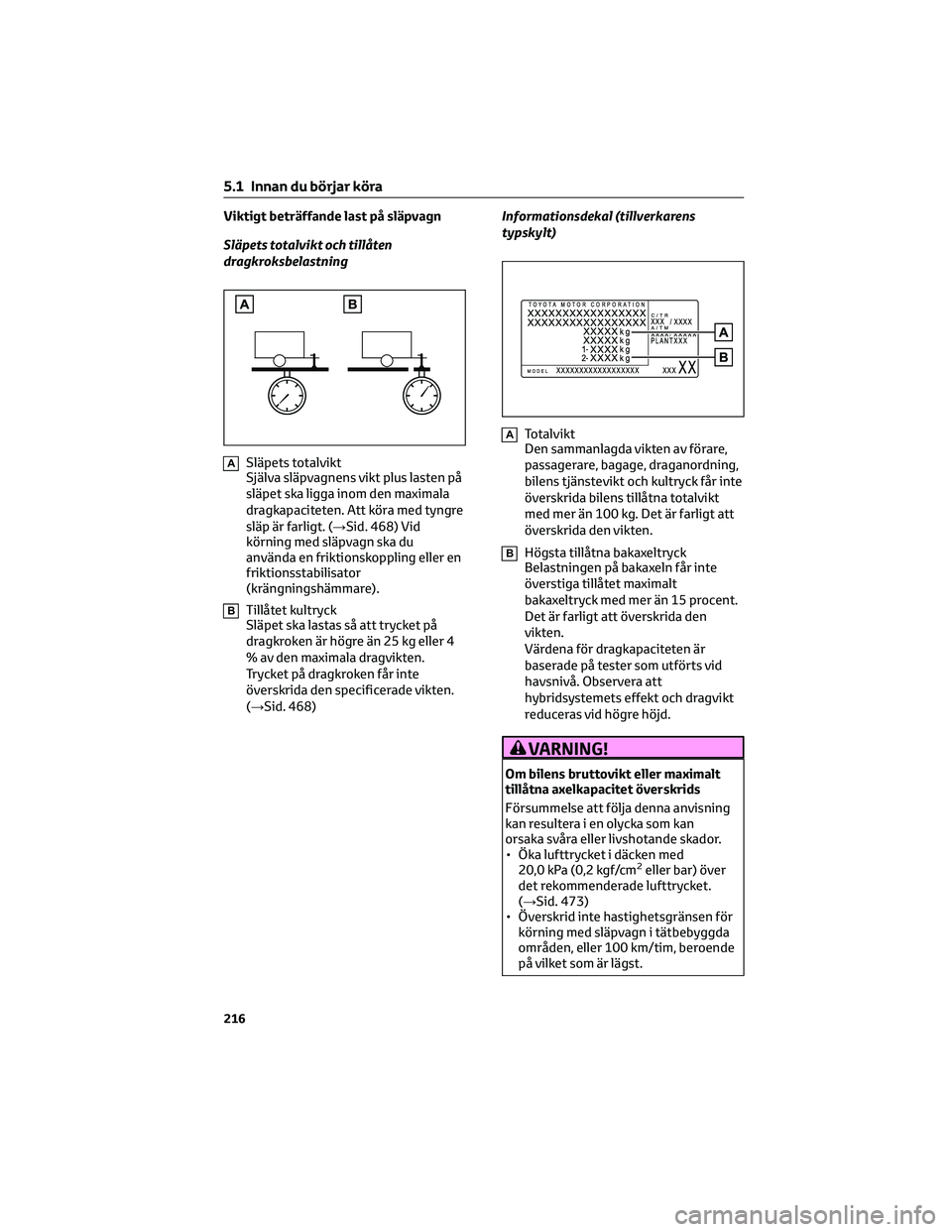

Viktigt beträffande last på släpvagn
Släpets totalvikt och tillåten
dragkroksbelastning
ASläpets totalvikt
Själva släpvagnens vikt plus lasten på
släpet ska ligga inom den maximala
dragkapaciteten. Att köra med tyngre
släp är farligt. (→Sid. 468) Vid
körning med släpvagn ska du
använda en friktionskoppling eller en
friktionsstabilisator
(krängningshämmare).
BTillåtet kultryck
Släpet ska lastas så att trycket på
dragkroken är högre än 25 kg eller 4
% av den maximala dragvikten.
Trycket på dragkroken får inte
överskrida den specificerade vikten.
(→Sid. 468)Informationsdekal (tillverkarens
typskylt)
ATotalvikt
Den sammanlagda vikten av förare,
passagerare, bagage, draganordning,
bilens tjänstevikt och kultryck får inte
överskrida bilens tillåtna totalvikt
med mer än 100 kg. Det är farligt att
överskrida den vikten.
BHögsta tillåtna bakaxeltryck
Belastningen på bakaxeln får inte
överstiga tillåtet maximalt
bakaxeltryck med mer än 15 procent.
Det är farligt att överskrida den
vikten.
Värdena för dragkapaciteten är
baserade på tester som utförts vid
havsnivå. Observera att
hybridsystemets effekt och dragvikt
reduceras vid högre höjd.
VARNING!
Om bilens bruttovikt eller maximalt
tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning
kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
• Öka lufttrycket i däcken med
20,0 kPa (0,2 kgf/cm
2eller bar) över
det rekommenderade lufttrycket.
(→Sid. 473)
• Överskrid inte hastighetsgränsen för
körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende
på vilket som är lägst.
5.1 Innan du börjar köra
216

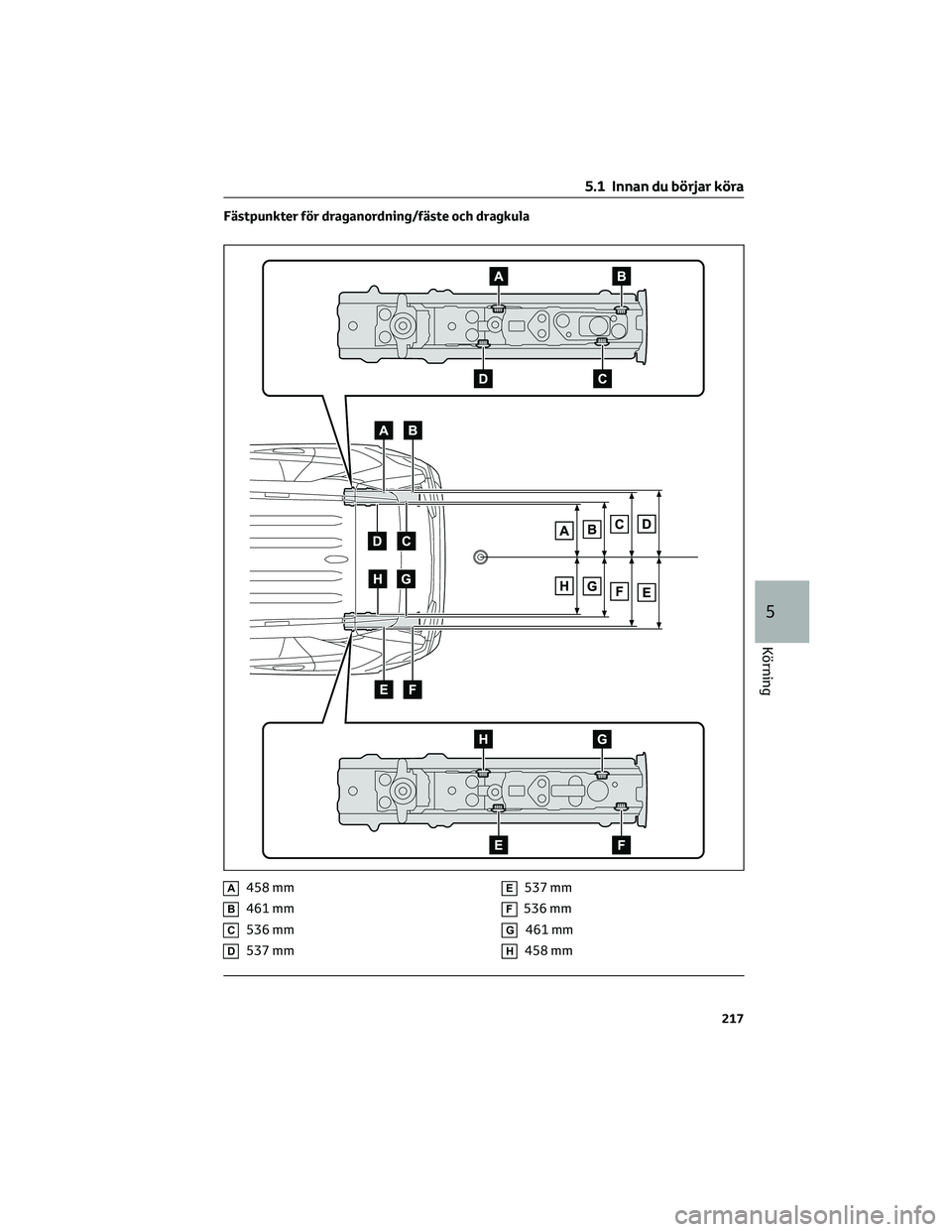

Fästpunkter för draganordning/fäste och dragkula
A458 mm
B461 mm
C536 mm
D537 mm
E537 mm
F536 mm
G461 mm
H458 mm
5.1 Innan du börjar köra
217
5
Körning

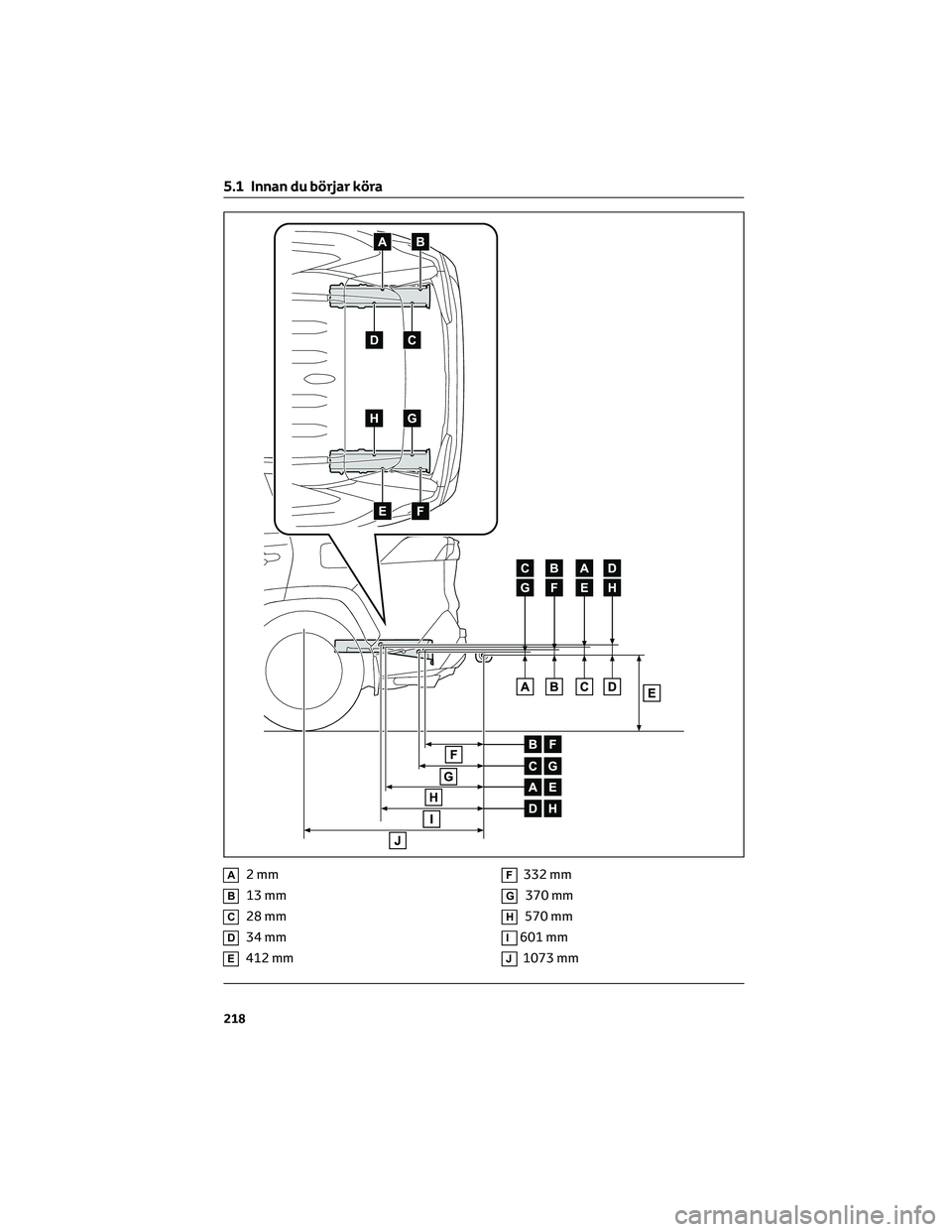

A2mm
B13 mm
C28 mm
D34 mm
E412 mm
F332 mm
G370 mm
H570 mm
I601 mm
J1073 mm
5.1 Innan du börjar köra
218
