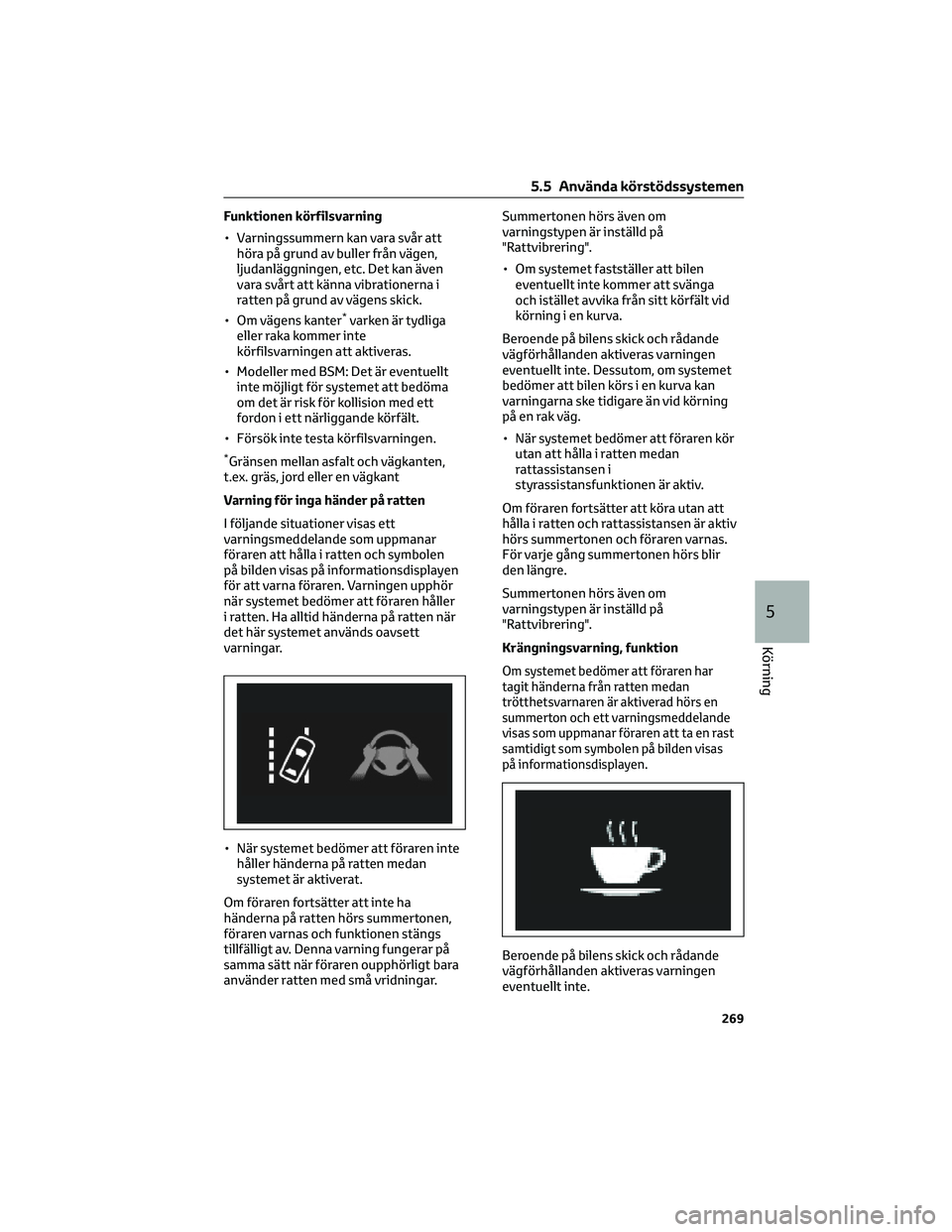

Funktionen körfilsvarning
• Varningssummern kan vara svår att
höra på grund av buller från vägen,
ljudanläggningen, etc. Det kan även
vara svårt att känna vibrationerna i
ratten på grund av vägens skick.
• Om vägens kanter
*varken är tydliga
eller raka kommer inte
körfilsvarningen att aktiveras.
• Modeller med BSM: Det är eventuellt
inte möjligt för systemet att bedöma
om det är risk för kollision med ett
fordon i ett närliggande körfält.
• Försök inte testa körfilsvarningen.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
Varning för inga händer på ratten
I följande situationer visas ett
varningsmeddelande som uppmanar
föraren att hålla i ratten och symbolen
på bilden visas på informationsdisplayen
för att varna föraren. Varningen upphör
när systemet bedömer att föraren håller
i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.
• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs summertonen,
föraren varnas och funktionen stängs
tillfälligt av. Denna varning fungerar på
samma sätt när föraren oupphörligt bara
använder ratten med små vridningar.Summertonen hörs även om
varningstypen är inställd på
"Rattvibrering".
• Om systemet fastställer att bilen
eventuellt inte kommer att svänga
och istället avvika från sitt körfält vid
körning i en kurva.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Dessutom, om systemet
bedömer att bilen körs i en kurva kan
varningarna ske tidigare än vid körning
på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är aktiv
hörs summertonen och föraren varnas.
För varje gång summertonen hörs blir
den längre.
Summertonen hörs även om
varningstypen är inställd på
"Rattvibrering".
Krängningsvarning, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett varningsmeddelande
visas som uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
5.5 Använda körstödssystemen
269
5
Körning

Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 149)
5.5.4 RSA
(Vägskyltsigenkänning)*
*I förekommande fall
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer eller vibration i ratten.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När förarstödssystemets
informationsdisplay har valts kan upp
till tre skyltar visas. (→Sid. 143)
5.5 Använda körstödssystemen
270

• Om en annan flik än för
förarstödssystemets
informationsdisplay väljs visas
följande typer av vägskyltar.
(→Sid. 143)
– Skylt för hastighetsbegränsning
börjar/upphör
– Skylt med
fartbegränsningsrelaterad
information (motorväg,
motortrafikled, tättbebyggt
område, gångfartsområde)
– Skylt för förbud upphör
– Skylt för förbjuden infart
*(när
meddelande är nödvändigt)
– Hastighetsbegränsning med
tilläggstavla (endast påfart)
*Modeller med navigationssystem
Om andra skyltar än
hastighetsbegränsningsskyltar känns
av visas de i en överlappande trave
under den aktuella
hastighetsbegränsningsskylten.
Typer av vägskyltar i systemet
Följande typer av vägskyltar, inklusive
elektroniska skyltar och blinkande skyltar,
visas.
En icke-officiell vägskylt (som inte
uppfyller Wien-konventionen) eller en
vägskylt som nyligen lanserats visas
eventuellt inte.• Hastighetsbegränsningsskyltar
*
Hastighetsbegränsning
börjar/zon för max.fart börjar
Hastighetsbegränsning
upphör/zon för max.fart
upphör
*Ingen information om
hastighetsgränsvisas när varken
information om hastighetsskylt eller
hastighetsrelaterad information finns.
• Information relaterad till
hastighetsbegränsning
*1, 2
Påfart till motorväg
Avfart från motorväg
Påfart till motortrafikled
Avfart från motortrafikled
Tättbebyggt område
Tättbebyggt område upphör
5.5 Använda körstödssystemen
271
5
Körning

Tättbebyggt område
Tättbebyggt område upphör
Gångfartsområde börjar
Gångfartsområde upphör
*1Visas när en skylt känns av men det
finns ingen information om
hastighetsbegränsning för vägen i
navigationssystemet
*2Ingen information om
hastighetsgränsvisas när varken
information om hastighetsskylt eller
hastighetsrelaterad information finns.
• Vägskyltar för omkörningsförbud
Omkörning förbjuden börjar
Omkörning förbjuden upphör
• Övriga vägskyltar
Förbjuden infart*
Förbudet upphör
Stopp
*Modeller med navigationssystem
• Hastighetsbegränsning med
tilläggstavla
*1
Vått
Regn
Is
Tilläggstavla finns*2
Avfart till höger*3
Avfart till vänster*3
Tid
*1Visas samtidigt med
hastighetsbegränsning.
*2Innehållet känns inte igen.
*3Om körriktningsvisaren inte används
vid byte av körfält visas inte markeringen.
5.5 Använda körstödssystemen
272

Aviseringsfunktion
I följande situationer uppmärksammas
föraren av RSA-systemet.
• När körhastigheten överskrider
gränsen för hastighetsmeddelande på
skylten för hastighetsbegränsning
som visas, blir skylten på skärmen
tydligare och en summerton hörs.
• Om RSA-systemet detekterar en skylt
för förbjuden infart och känner av att
bilen har kört in i ett område med
förbjuden infart baserat på
navigationssystemets kartuppgifter
blinkar skylten för förbjuden infart
och en summerton hörs. (Modeller
med navigationssystem)
• Om systemet känner av att din bil gör
en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen blinkar den
visade skylten och ratten vibrerar.
Beroende på situationen detekteras
trafikmiljön (trafikens riktning,
hastighetsenhet) eventuellt felaktigt
och aviseringsfunktionen fungerar
eventuellt inte korrekt.
Metod för inställning
→Sid. 149
Automatisk avstängning av
RSA-visning
En eller flera skyltar stängs automatiskt
av i följande situationer.
• Ingen skylt har känts av på en viss
sträcka.
• Vägen ändras på grund av en vänster-
eller högersväng.
Förhållanden när funktionen inte alltid
fungerar eller detekterar på rätt sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Det
indikerar inte att något är fel.
• Om frontkameran är felriktad på
grund av att den har fått en kraftig
stöt, etc.• Vindrutan är täckt med smuts, snö,
dekaler, etc. nära frontkameran.
• I ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm.
• Ljus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
• Skylten är smutsig, blekt, lutar eller
böjd.
• Kontrasten för den elektroniska
skylten är svag.
• Hela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
• Främre kameran kunde bara uppfatta
skylten under för kort tid.
• Körmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
• Om en skylt inte är lämplig för det
aktuella körfältet, men skylten är
placerad strax efter en
motorvägsavfart, eller i ett
närliggande körfält strax före
körfältsbyte.
• Dekaler är fästa bakpå ett
framförvarande fordon.
• En skylt som liknar en skylt som finns i
systemet känns av.
• Fartbegränsningsskyltar kan kännas
av och visas (om de är placerade inom
synhåll för frontkameran) medan bilen
körs på huvudvägen.
• Fartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och visas
(om de är placerade inom synhåll för
frontkameran) vid körning i rondell.
• Bilens front höjs och sänks på grund
av lasten i bilen.
• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som är avsedd för
lastbilar etc detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Navigationssystemets kartdata är
inaktuell. (Modeller med
navigationssystem)
5.5 Använda körstödssystemen
273
5
Körning

• Navigationssystemet är inte igång.
(Modeller med navigationssystem)
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet kan skilja sig
från navigationssystem som använder
kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialanpassas.
(→Sid. 149)
5.5.5 Aktiv farthållare med radar
från 0 km/tim*
*I förekommande fall
I farthållningsläge bil-till-bil accelererar
bilen, eller bromsar in eller stannar
automatiskt, för att matcha
framförevarande fordons växlande
hastighet även om gaspedalen inte är
nedtrampad. I farthållningsläge körs
bilen med konstant hastighet.
Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 276)
• Läge för farthållning (→Sid. 279)Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollampor
Reglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E”-SET”, reglage
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
5.5 Använda körstödssystemen
274

VARNING!(Fortsättning)
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges.
Läs noga följande villkor. Förlita dig
inte för mycket på systemet och kör
alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande fordon på korrekt
sätt:→Sid. 282
– Förhållanden när
avståndskontrollen bil-till-bil
eventuellt inte fungerar på rätt
sätt:→Sid. 283
• Ställ in lämplig hastighet beroende
på hastighetsgräns, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför
måste föraren alltid vara
uppmärksam och bedöma faran i
varje situation och köra säkert. Att
enbart förlita sig på systemet eller
att förutsätta att systemet ansvarar
för säkerheten under körning kan
leda till en olycka som kan resultera i
svåra eller livshotande skador.
• Stäng av den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappen när den inte
används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim är endast avsedd att
hjälpa föraren fastställa avståndet
VARNING!(Fortsättning)
mellan den egna bilen och ett
förbestämt framförvarande fordon.
Systemet är inte en mekanism som
medger vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt.
Föraren måste fortfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området.
Systemet kan inte göra någon annan
typ av bedömning. Det är därför
absolut nödvändigt för föraren att
alltid vara uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar
från 0 km/tim innehåller inga
funktioner som kan förhindra eller
undvika kollisioner med
framförvarande fordon. Om den
minsta möjlighet för fara föreligger
måste föraren ta omedelbar och
direkt kontroll av bilen och agera på
nödvändigt sätt för att garantera
säkerhet för alla berörda.
Situationer där den aktiva
farthållaren med radar från 0 km/tim
är olämplig
Använd inte den aktiva farthållaren
med radar från 0 km/tim i någon av
följande situationer. Föraren kan
förlora kontrollen över bilen vilket kan
orsaka en olycka och eventuellt leda till
svåra eller livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
5.5 Använda körstödssystemen
275
5
Körning

VARNING!(Fortsättning)
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga växlingar
mellan branta nedförs- och
uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
VARNING!(Fortsättning)
• Om väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
• Om avståndsvarningssummern hörs
ofta
Köra i läget för avståndskontroll bil-till-bil
Det här läget används en radar som känner av närvaron av fordon upp till cirka 100 m
framför bilen, fastställer det aktuella avståndet bil-till-bil och upprätthåller ett lämpligt
avstånd från det framförvarande fordonet. Det önskade avståndet bil-till-bil kan också
ställas in med knappen för avståndshållning bil-till-bil.
Vid körning i långa nedförsbackar kan avståndet bil-till-bil blir kortare.
AExempel på körning med fast
hastighet
När det inte finns några
framförvarande bilar
Bilen färdas med den av föraren
inställda hastigheten.
BExempel på avsaktande körning och
anpassad farthållning
Om ett framförvarande fordon som
kör långsammare än den inställda
hastigheten dyker uppOm ett fordon känns av som kör
framför dig, saktar systemet
automatiskt in din bil. Om det behövs
större fartminskning av bilens
hastighet ansätter systemet
bromsarna (bromsljusen tänds).
Systemet anpassar sig till
framförvarande fordons
fartändringar så att det inställda
avståndet bil-till-bil ska kunna hållas.
5.5 Använda körstödssystemen
276

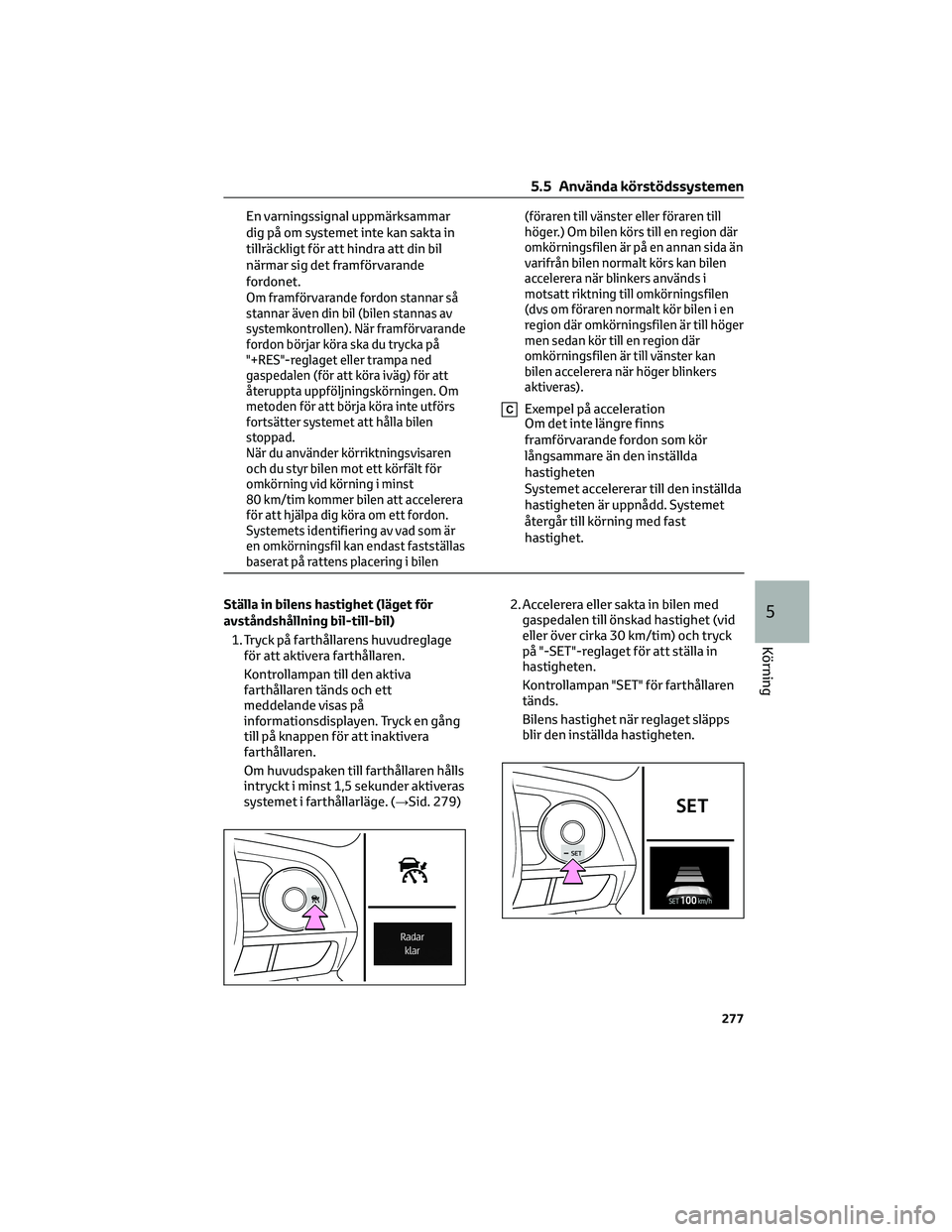

En varningssignal uppmärksammar
dig på om systemet inte kan sakta in
tillräckligt för att hindra att din bil
närmar sig det framförvarande
fordonet.
Om framförvarande fordon stannar så
stannar även din bil (bilen stannas av
systemkontrollen). När framförvarande
fordon börjar köra ska du trycka på
"+RES"-reglaget eller trampa ned
gaspedalen (för att köra iväg) för att
återuppta uppföljningskörningen. Om
metoden för att börja köra inte utförs
fortsätter systemet att hålla bilen
stoppad.
När du använder körriktningsvisaren
och du styr bilen mot ett körfält för
omkörning vid körning i minst
80 km/tim kommer bilen att accelerera
för att hjälpa dig köra om ett fordon.
Systemets identifiering av vad som är
en omkörningsfil kan endast fastställas
baserat på rattens placering i bilen(föraren till vänster eller föraren till
höger.) Om bilen körs till en region där
omkörningsfilen är på en annan sida än
varifrån bilen normalt körs kan bilen
accelerera när blinkers används i
motsatt riktning till omkörningsfilen
(dvs om föraren normalt kör bilen i en
region där omkörningsfilen är till höger
men sedan kör till en region där
omkörningsfilen är till vänster kan
bilen accelerera när höger blinkers
aktiveras).
CExempel på acceleration
Om det inte längre finns
framförvarande fordon som kör
långsammare än den inställda
hastigheten
Systemet accelererar till den inställda
hastigheten är uppnådd. Systemet
återgår till körning med fast
hastighet.
Ställa in bilens hastighet (läget för
avståndshållning bil-till-bil)
1. Tryck på farthållarens huvudreglage
för att aktivera farthållaren.
Kontrollampan till den aktiva
farthållaren tänds och ett
meddelande visas på
informationsdisplayen. Tryck en gång
till på knappen för att inaktivera
farthållaren.
Om huvudspaken till farthållaren hålls
intryckt i minst 1,5 sekunder aktiveras
systemet i farthållarläge. (→Sid. 279)2. Accelerera eller sakta in bilen med
gaspedalen till önskad hastighet (vid
eller över cirka 30 km/tim) och tryck
på "-SET"-reglaget för att ställa in
hastigheten.
Kontrollampan "SET" för farthållaren
tänds.
Bilens hastighet när reglaget släpps
blir den inställda hastigheten.
5.5 Använda körstödssystemen
277
5
Körning

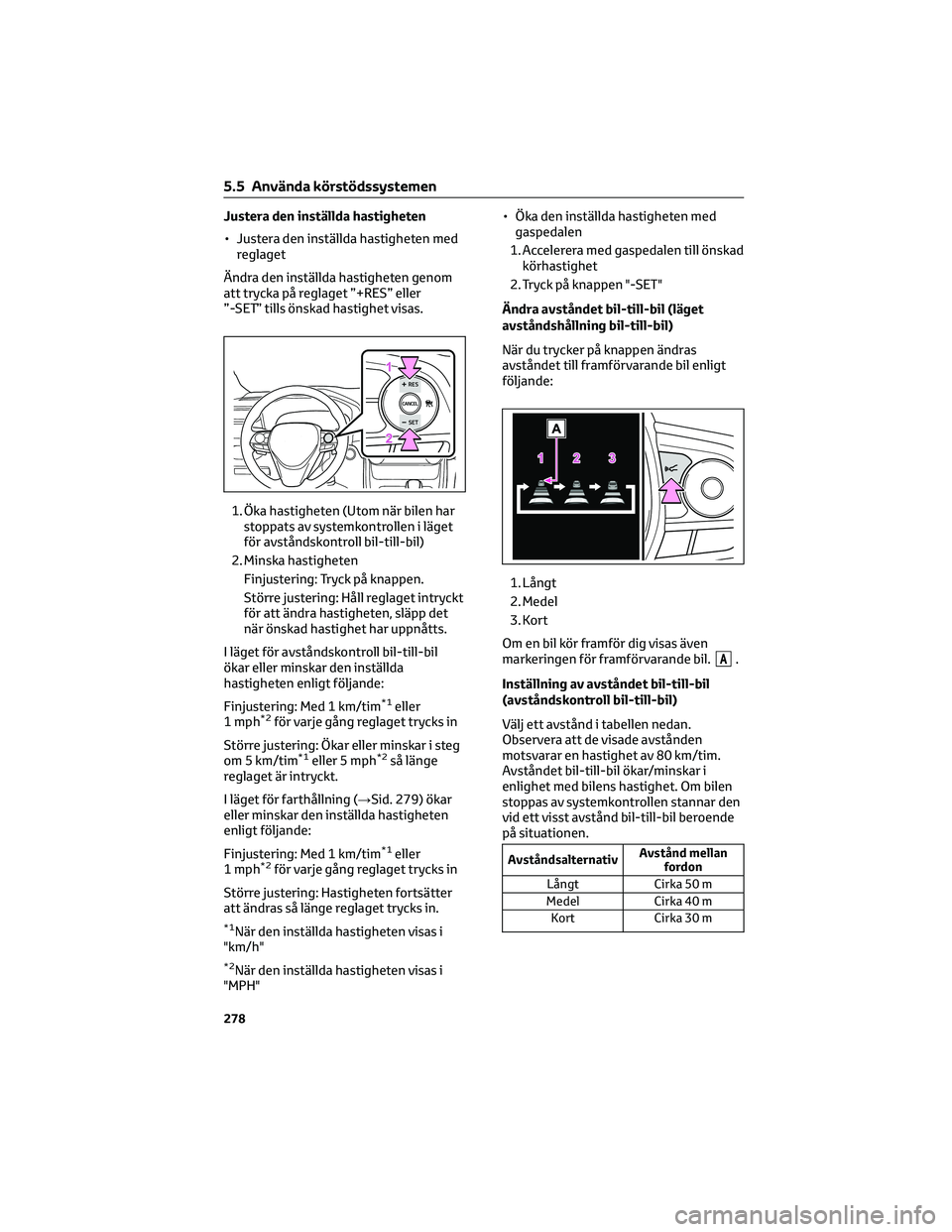

Justera den inställda hastigheten
• Justera den inställda hastigheten med
reglaget
Ändra den inställda hastigheten genom
att trycka på reglaget ”+RES” eller
”-SET” tills önskad hastighet visas.
1. Öka hastigheten (Utom när bilen har
stoppats av systemkontrollen i läget
för avståndskontroll bil-till-bil)
2. Minska hastigheten
Finjustering: Tryck på knappen.
Större justering: Håll reglaget intryckt
för att ändra hastigheten, släpp det
när önskad hastighet har uppnåtts.
I läget för avståndskontroll bil-till-bil
ökar eller minskar den inställda
hastigheten enligt följande:
Finjustering: Med 1 km/tim
*1eller
1 mph*2för varje gång reglaget trycks in
Större justering: Ökar eller minskar i steg
om 5 km/tim
*1eller 5 mph*2så länge
reglaget är intryckt.
I läget för farthållning (→Sid. 279) ökar
eller minskar den inställda hastigheten
enligt följande:
Finjustering: Med 1 km/tim
*1eller
1 mph*2för varje gång reglaget trycks in
Större justering: Hastigheten fortsätter
att ändras så länge reglaget trycks in.
*1När den inställda hastigheten visas i
"km/h"
*2När den inställda hastigheten visas i
"MPH"• Öka den inställda hastigheten med
gaspedalen
1. Accelerera med gaspedalen till önskad
körhastighet
2. Tryck på knappen "-SET"
Ändra avståndet bil-till-bil (läget
avståndshållning bil-till-bil)
När du trycker på knappen ändras
avståndet till framförvarande bil enligt
följande:
1. Långt
2. Medel
3. Kort
Om en bil kör framför dig visas även
markeringen för framförvarande bil.
A.
Inställning av avståndet bil-till-bil
(avståndskontroll bil-till-bil)
Välj ett avstånd i tabellen nedan.
Observera att de visade avstånden
motsvarar en hastighet av 80 km/tim.
Avståndet bil-till-bil ökar/minskar i
enlighet med bilens hastighet. Om bilen
stoppas av systemkontrollen stannar den
vid ett visst avstånd bil-till-bil beroende
på situationen.
AvståndsalternativAvstånd mellan
fordon
Långt Cirka 50 m
Medel Cirka 40 m
Kort Cirka 30 m
5.5 Använda körstödssystemen
278
