TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

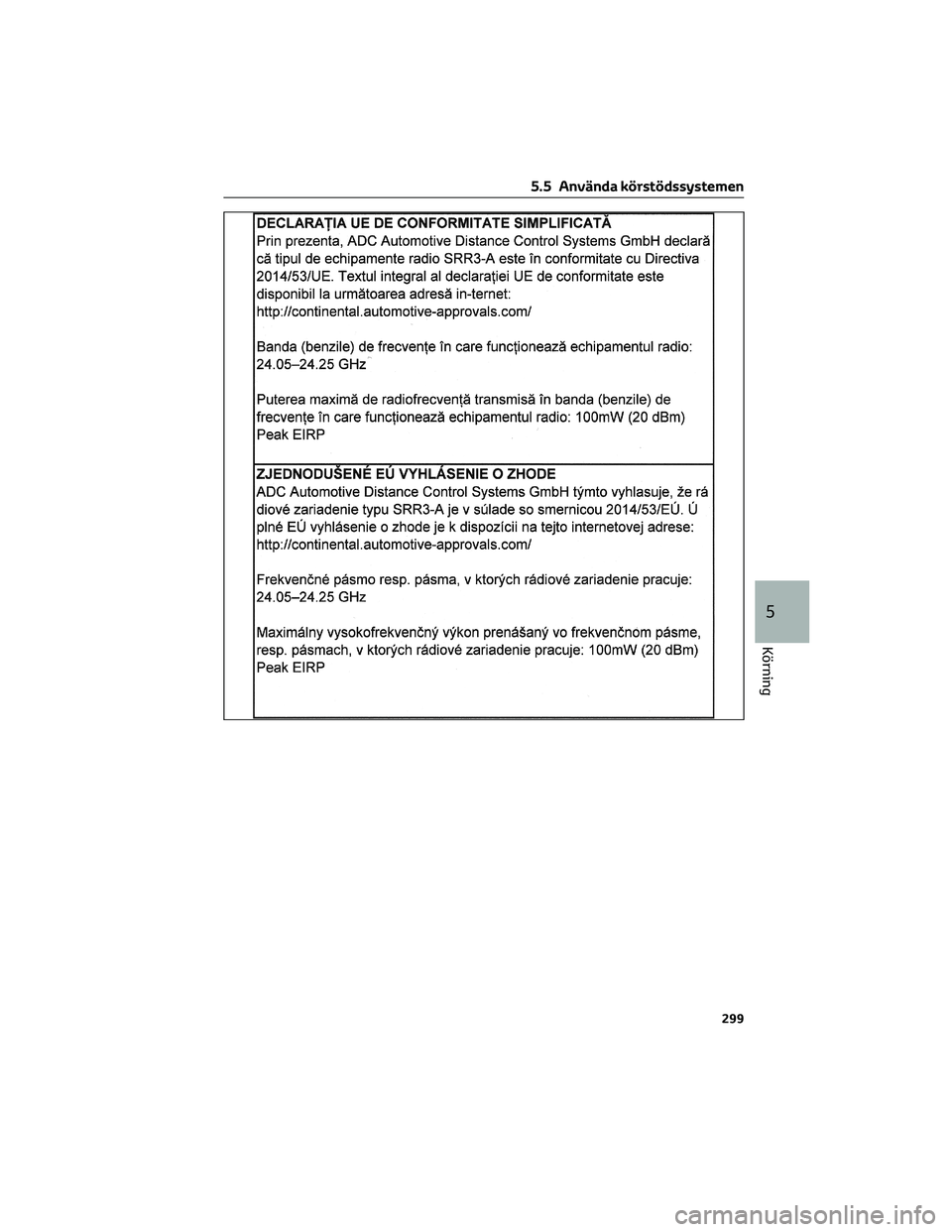

5.5 Använda körstödssystemen
299
5
Körning

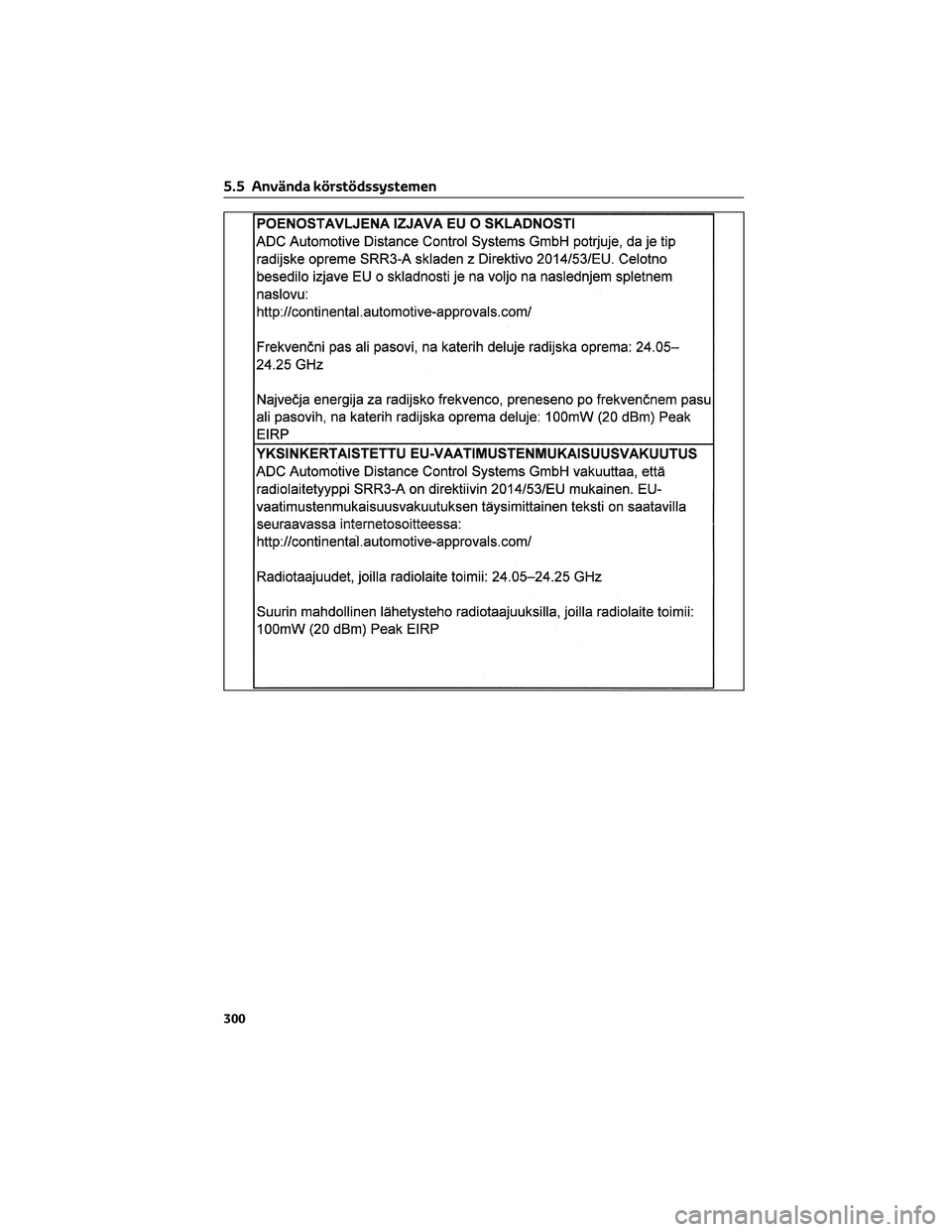

5.5 Använda körstödssystemen
300

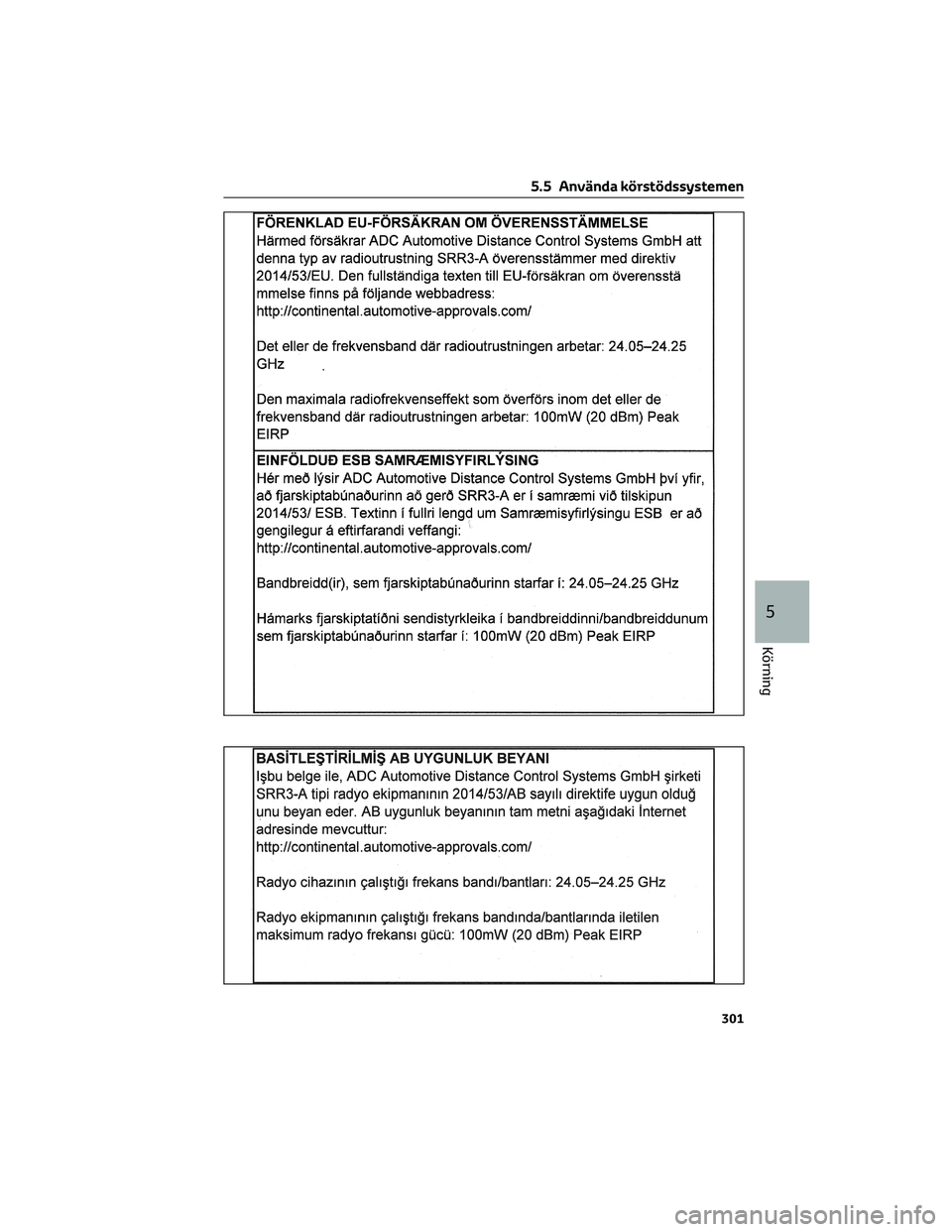

5.5 Använda körstödssystemen
301
5
Körning

Gäller modeller som sålts i Ukraina
Gäller modeller som sålts i Serbien
5.5 Använda körstödssystemen
302

VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
monterade innanför bakre
stötfångarens vänstra respektive högra
sida. Observera följande så att
dödavinkelvarnaren ska kunna fungera
korrekt.
• Håll alltid sensorerna och omgivande
ytor på bakre stötfångaren rena. Om
en sensor eller dess omgivande yta
på bakre stötfångaren är smutsig
eller snötäckt aktiveras eventuellt
inte dödavinkelvarnaren och ett
varningsmeddelande (→sid. 289)
visas. Ta i så fall bort smuts eller snö
och kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 305)
uppfyllda i cirka 10 minuter. Om
varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!(Fortsättning)
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar. Om
sensorn rubbas ytterst lite ur sitt
läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt. Låt
din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler),
aluminiumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
• Om en sensor eller bakre stötfångaren
behöver tas bort/monteras eller
bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Lackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.
5.5 Använda körstödssystemen
303
5
Körning

Dödavinkelvarnarens funktion
Fordon som kan detekteras av
dödavinkelvarnaren
Med radarsensorer känner
BSM-funktionen av bakomvarande
fordon i angränsande körfält. BSM
informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.
AFordon som färdas på ytor som inte är
synliga i ytterbackspeglarna (döda
vinklar)
BFordon som snabbt närmar sig
bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)BSM-funktionens detekteringsområden
De områden där fordon kan detekteras
beskrivs nedan.
Storleken på detekteringsområdet:
ACirka 0,5 m till 3,5 m från bilens
respektive sida
Området mellan bilens sida och 0,5 m
från sidan på fordonet kan inte
detekteras.
BCirka1mframför bakre stötfångaren
CCirka 3 m från bakre stötfångaren
DCirka 3 m till 60 m från bakre
stötfångaren
Ju större hastighetsskillnaden är
mellan din bil och det detekterade
fordonet desto längre bort kan
fordonet upptäckas så att
indikatorerna i ytterbackspeglarna
tänds eller blinkar.
5.5 Använda körstödssystemen
304

BSM-funktionen kan aktiveras när
BSM-funktionen aktiveras om samtliga
nedanstående villkor uppfylls:
• BSM-funktionen är aktiv.
• Växelspaken är i ett annat läge än R.
• Körhastigheten är minst cirka
16 km/tim.
BSM-funktionen detekterar ett fordon
när
BSM-funktionen känner av fordon i
avkänningsområdet i följande
situationer:
• Ett fordon i filen bredvid kör om din
bil.
• Du kör långsamt om ett fordon i en
närliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
BSM-funktionen är inte avsedd att
detektera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som färdas 2 filer från din bil*
• Fordon som blir snabbt omkörda av
din bil
*Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller föremål.Förutsättningar när systemet
eventuellt inte fungerar korrekt
• BSM-funktionen känner eventuellt
inte av fordon korrekt i följande
situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
– Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din
bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om höjdskillnaden är väsentlig
mellan din bil och fordonet som
kommer in i avkänningsområdet
– Omedelbart efter att BSM-/RCTA-
funktionen har aktiverats
– Vid körning med släp
5.5 Använda körstödssystemen
305
5
Körning

• Tillfällen när BSM-funktionen i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
– Om bilen kastar upp vatten eller snö
bakom.
Backvarnare för korsande trafik
RCTA, funktion
RCTA-funktionen använder
radarsensorer för att detektera fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområdenRCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
bilens högra eller vänstra sida detekteras
visas följande på skärmen till
navigationssystemet (i förekommande
fall) eller multimediasystemet (i
förekommande fall).
• När Toyotas backkamera (i
förekommande fall) visas
• När skärmen till 360°-monitorn (i
förekommande fall) visas:
5.5 Använda körstödssystemen
306

RCTA-funktionens detekteringsområden
De områden där fordon kan kännas av
beskrivs nedan.
Exempel:
Fordon som
närmar sigHastighetA
Ungefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
LÃ¥ngsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• RCTA-funktionen är aktiv.
• Växelspaken är i R.
• Bilens hastighet är lägre än ungefär
15 km/tim
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
Ställa in summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. (→Sid. 149)
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål.
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil• Fordon som sensorerna inte kan
känna av på grund av hinder
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna känns
eventuellt ett fordon och/eller ett
föremål av.
Situationer där systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt.
• Om sensorn eller den omgivande ytan
på bakre stötfångaren är täckt med
lera, snö, is, en dekal etc.
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma.
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem.
• Om ett fordon närmar sig med hög
fart.
Summertonen kan varna föraren att
snabbare fordon längre bort närmar sig.
5.5 Använda körstödssystemen
307
5
Körning

• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog.
• Om bilen backas uppför en backe med
stor förändring i stigning.
• Om bilen backas ut från
parkeringsplats i skarp vinkel.
• Vid körning med släp.
• Om det är stor höjdskillnad mellan din
bil och fordonet som kommer in i
avkänningsområdet.• När en sensor eller området kring en
sensor är extremt varm eller kall.
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• När du svänger under backning.
• När ett fordon dyker upp i
avkänningsområdet.
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
Tillfällen när RCTA-funktionen i onödan
detekterar fordon och/eller föremål kan
öka i följande situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan.
