TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

Montering med nedre ISOFIX-fästpunkt
(ISOFIX-bilbarnstolsystem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen. Om den aktuella
bilbarnstolen inte återfinns inom
kategorin "universal" (eller om tabellen
inte innehåller nödvändig information),
se "Fordonslista" som tillhandahålls av
bilbarnstolens tillverkare med olika
möjliga placeringar, eller kontrollera
kompatibiliteten hos återförsäljaren av
bilbarnstolen. (→Sid. 42, Sid. 43)
1. Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns
ett utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort, om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 190)
3. Ta reda på var ISOFIX-fästena är
placerade och montera bilbarnstolen
på sätet.
Fästena är monterade i utrymmet
mellan sittdynan och ryggstödet.4. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 47)
VARNING!
När du monterar en bilbarnstol
Observera följande säkerhetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Se till att inga föremål finns i
närheten av de nedre fästena när du
använder dessa och att
säkerhetsbältet inte har fastnat
bakom bilbarnstolen.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
Använda fäste med övre rem
Fästpunkter för övre rem
Ytterplatserna i baksätet är försedda med
fästen för övre rem.
Använd fästpunkterna när du fäster den
övre remmen.
AFästpunkter för övre rem
BÖvre rem
1 .2 Säkerhet för barn
49
1
Trygghet och säkerhet

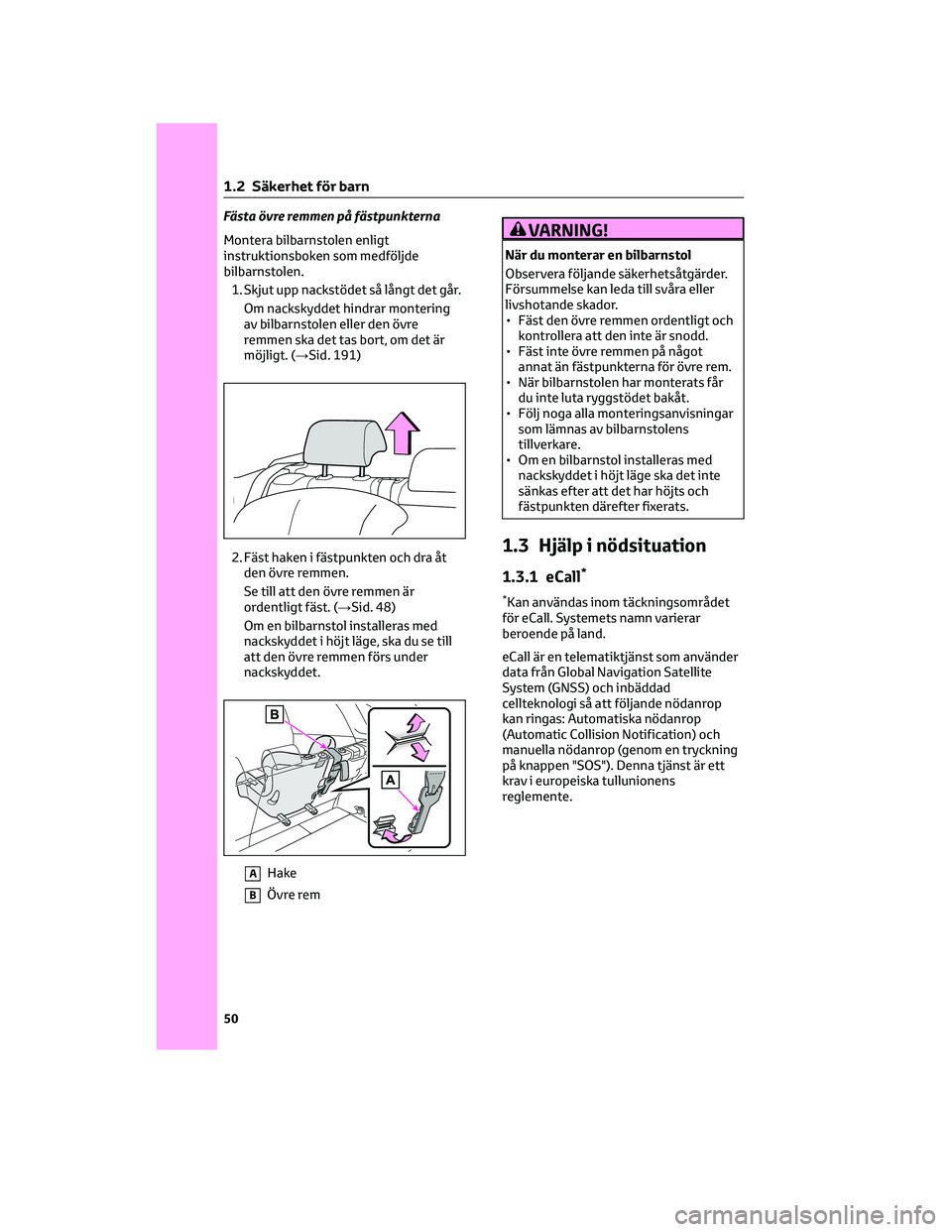

Fästa övre remmen på fästpunkterna
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
1. Skjut upp nackstödet så långt det går.
Om nackskyddet hindrar montering
av bilbarnstolen eller den övre
remmen ska det tas bort, om det är
möjligt. (→Sid. 191)
2. Fäst haken i fästpunkten och dra åt
den övre remmen.
Se till att den övre remmen är
ordentligt fäst. (→Sid. 48)
Om en bilbarnstol installeras med
nackskyddet i höjt läge, ska du se till
att den övre remmen förs under
nackskyddet.
AHake
BÖvre rem
VARNING!
När du monterar en bilbarnstol
Observera följande säkerhetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Fäst den övre remmen ordentligt och
kontrollera att den inte är snodd.
• Fäst inte övre remmen på något
annat än fästpunkterna för övre rem.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
• Om en bilbarnstol installeras med
nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och
fästpunkten därefter fixerats.
1.3 Hjälp i nödsituation
1.3.1 eCall*
*Kan användas inom täckningsområdet
för eCall. Systemets namn varierar
beroende på land.
eCall är en telematiktjänst som använder
data från Global Navigation Satellite
System (GNSS) och inbäddad
cellteknologi så att följande nödanrop
kan ringas: Automatiska nödanrop
(Automatic Collision Notification) och
manuella nödanrop (genom en tryckning
på knappen "SOS"). Denna tjänst är ett
krav i europeiska tullunionens
reglemente.
1 .2 Säkerhet för barn
50

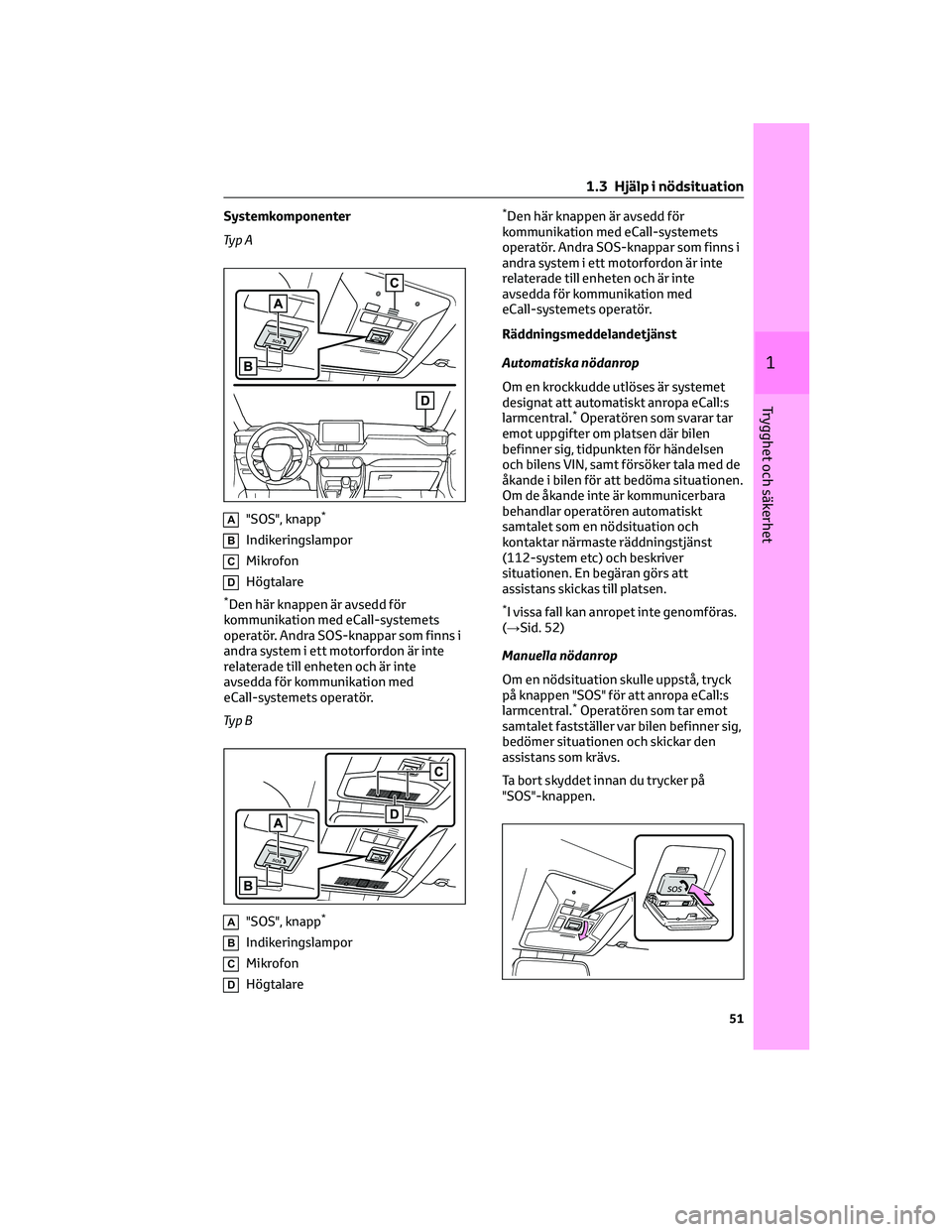

Systemkomponenter
Ty p A
A"SOS", knapp*
BIndikeringslampor
CMikrofon
DHögtalare
*Den här knappen är avsedd för
kommunikation med eCall-systemets
operatör. Andra SOS-knappar som finns i
andra system i ett motorfordon är inte
relaterade till enheten och är inte
avsedda för kommunikation med
eCall-systemets operatör.
Ty p B
A"SOS", knapp*
BIndikeringslampor
CMikrofon
DHögtalare
*Den här knappen är avsedd för
kommunikation med eCall-systemets
operatör. Andra SOS-knappar som finns i
andra system i ett motorfordon är inte
relaterade till enheten och är inte
avsedda för kommunikation med
eCall-systemets operatör.
Räddningsmeddelandetjänst
Automatiska nödanrop
Om en krockkudde utlöses är systemet
designat att automatiskt anropa eCall:s
larmcentral.
*Operatören som svarar tar
emot uppgifter om platsen där bilen
befinner sig, tidpunkten för händelsen
och bilens VIN, samt försöker tala med de
åkande i bilen för att bedöma situationen.
Om de åkande inte är kommunicerbara
behandlar operatören automatiskt
samtalet som en nödsituation och
kontaktar närmaste räddningstjänst
(112-system etc) och beskriver
situationen. En begäran görs att
assistans skickas till platsen.
*I vissa fall kan anropet inte genomföras.
(→Sid. 52)
Manuella nödanrop
Om en nödsituation skulle uppstå, tryck
på knappen "SOS" för att anropa eCall:s
larmcentral.
*Operatören som tar emot
samtalet fastställer var bilen befinner sig,
bedömer situationen och skickar den
assistans som krävs.
Ta bort skyddet innan du trycker på
"SOS"-knappen.
1 .3 Hjälp i nödsituation
51
1
Trygghet och säkerhet

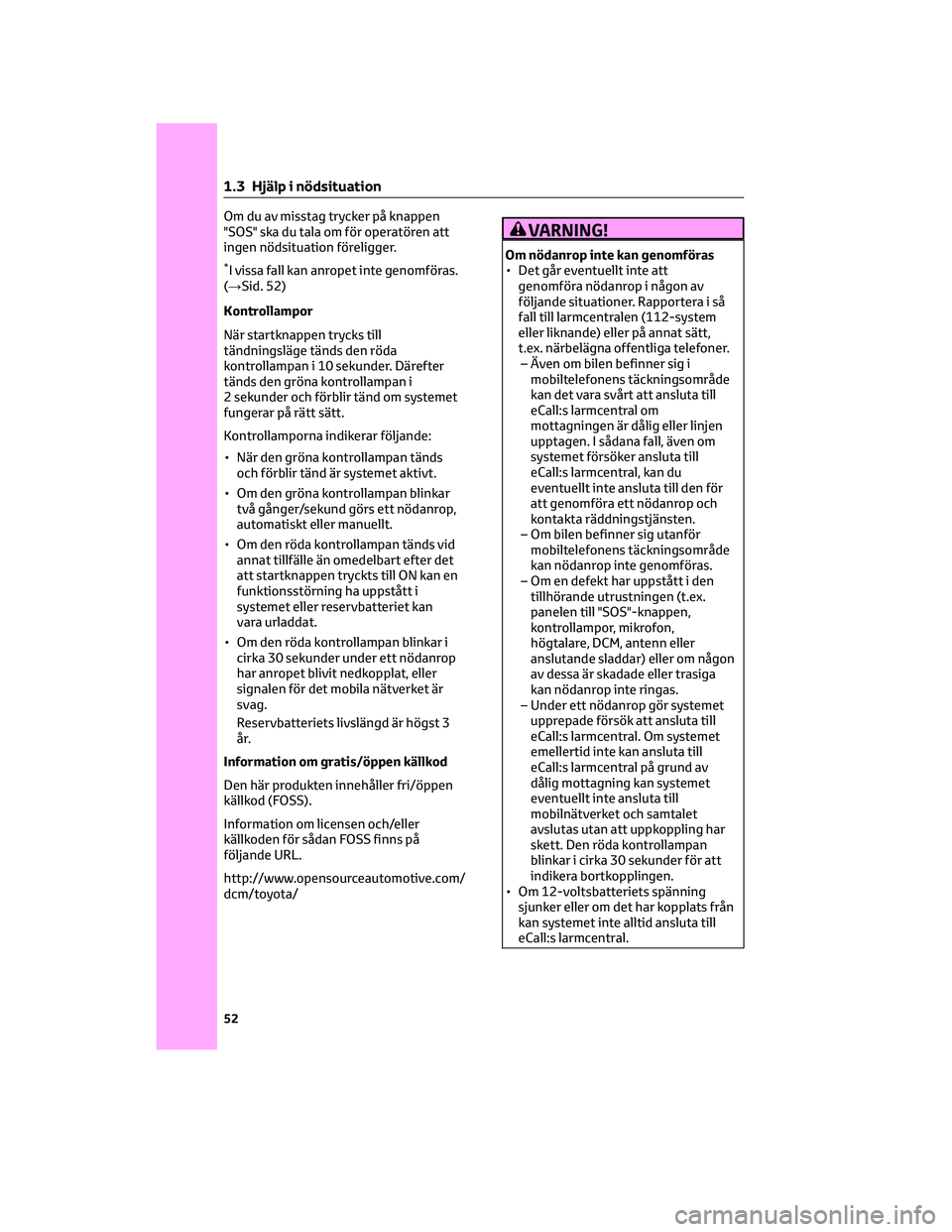

Om du av misstag trycker på knappen
"SOS" ska du tala om för operatören att
ingen nödsituation föreligger.
*I vissa fall kan anropet inte genomföras.
(→Sid. 52)
Kontrollampor
När startknappen trycks till
tändningsläge tänds den röda
kontrollampan i 10 sekunder. Därefter
tänds den gröna kontrollampan i
2 sekunder och förblir tänd om systemet
fungerar på rätt sätt.
Kontrollamporna indikerar följande:
• När den gröna kontrollampan tänds
och förblir tänd är systemet aktivt.
• Om den gröna kontrollampan blinkar
två gånger/sekund görs ett nödanrop,
automatiskt eller manuellt.
• Om den röda kontrollampan tänds vid
annat tillfälle än omedelbart efter det
att startknappen tryckts till ON kan en
funktionsstörning ha uppstått i
systemet eller reservbatteriet kan
vara urladdat.
• Om den röda kontrollampan blinkar i
cirka 30 sekunder under ett nödanrop
har anropet blivit nedkopplat, eller
signalen för det mobila nätverket är
svag.
Reservbatteriets livslängd är högst 3
år.
Information om gratis/öppen källkod
Den här produkten innehåller fri/öppen
källkod (FOSS).
Information om licensen och/eller
källkoden för sådan FOSS finns på
följande URL.
http://www.opensourceautomotive.com/
dcm/toyota/
VARNING!
Om nödanrop inte kan genomföras
• Det går eventuellt inte att
genomföra nödanrop i någon av
följande situationer. Rapportera i så
fall till larmcentralen (112-system
eller liknande) eller på annat sätt,
t.ex. närbelägna offentliga telefoner.
– Även om bilen befinner sig i
mobiltelefonens täckningsområde
kan det vara svårt att ansluta till
eCall:s larmcentral om
mottagningen är dålig eller linjen
upptagen. I sådana fall, även om
systemet försöker ansluta till
eCall:s larmcentral, kan du
eventuellt inte ansluta till den för
att genomföra ett nödanrop och
kontakta räddningstjänsten.
– Om bilen befinner sig utanför
mobiltelefonens täckningsområde
kan nödanrop inte genomföras.
– Om en defekt har uppstått i den
tillhörande utrustningen (t.ex.
panelen till "SOS"-knappen,
kontrollampor, mikrofon,
högtalare, DCM, antenn eller
anslutande sladdar) eller om någon
av dessa är skadade eller trasiga
kan nödanrop inte ringas.
– Under ett nödanrop gör systemet
upprepade försök att ansluta till
eCall:s larmcentral. Om systemet
emellertid inte kan ansluta till
eCall:s larmcentral på grund av
dålig mottagning kan systemet
eventuellt inte ansluta till
mobilnätverket och samtalet
avslutas utan att uppkoppling har
skett. Den röda kontrollampan
blinkar i cirka 30 sekunder för att
indikera bortkopplingen.
• Om 12-voltsbatteriets spänning
sjunker eller om det har kopplats från
kan systemet inte alltid ansluta till
eCall:s larmcentral.
1 .3 Hjälp i nödsituation
52

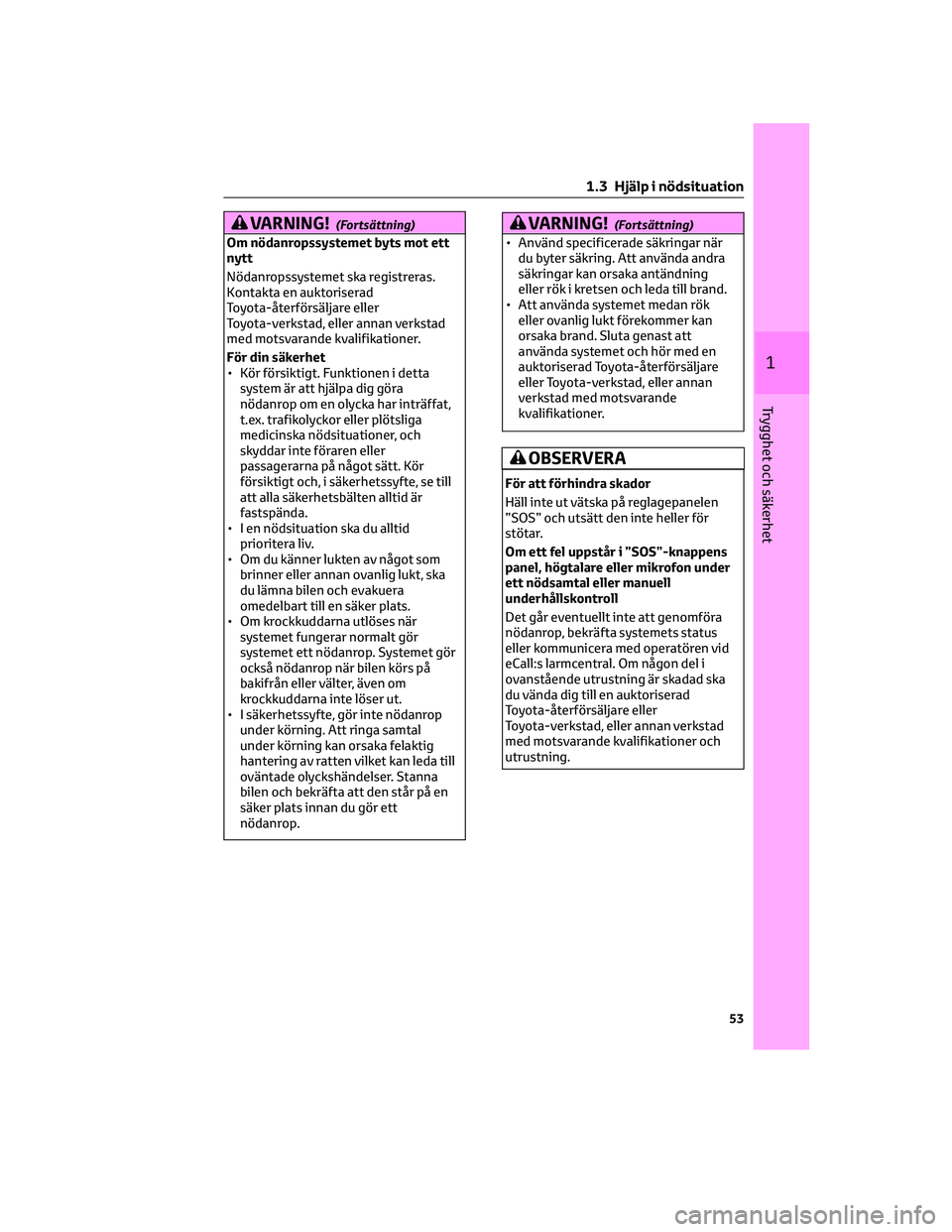

VARNING!(Fortsättning)
Om nödanropssystemet byts mot ett
nytt
Nödanropssystemet ska registreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
För din säkerhet
• Kör försiktigt. Funktionen i detta
system är att hjälpa dig göra
nödanrop om en olycka har inträffat,
t.ex. trafikolyckor eller plötsliga
medicinska nödsituationer, och
skyddar inte föraren eller
passagerarna på något sätt. Kör
försiktigt och, i säkerhetssyfte, se till
att alla säkerhetsbälten alltid är
fastspända.
• I en nödsituation ska du alltid
prioritera liv.
• Om du känner lukten av något som
brinner eller annan ovanlig lukt, ska
du lämna bilen och evakuera
omedelbart till en säker plats.
• Om krockkuddarna utlöses när
systemet fungerar normalt gör
systemet ett nödanrop. Systemet gör
också nödanrop när bilen körs på
bakifrån eller välter, även om
krockkuddarna inte löser ut.
• I säkerhetssyfte, gör inte nödanrop
under körning. Att ringa samtal
under körning kan orsaka felaktig
hantering av ratten vilket kan leda till
oväntade olyckshändelser. Stanna
bilen och bekräfta att den står på en
säker plats innan du gör ett
nödanrop.
VARNING!(Fortsättning)
• Använd specificerade säkringar när
du byter säkring. Att använda andra
säkringar kan orsaka antändning
eller rök i kretsen och leda till brand.
• Att använda systemet medan rök
eller ovanlig lukt förekommer kan
orsaka brand. Sluta genast att
använda systemet och hör med en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
OBSERVERA
För att förhindra skador
Häll inte ut vätska på reglagepanelen
”SOS” och utsätt den inte heller för
stötar.
Om ett fel uppstår i ”SOS”-knappens
panel, högtalare eller mikrofon under
ett nödsamtal eller manuell
underhållskontroll
Det går eventuellt inte att genomföra
nödanrop, bekräfta systemets status
eller kommunicera med operatören vid
eCall:s larmcentral. Om någon del i
ovanstående utrustning är skadad ska
du vända dig till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
1 .3 Hjälp i nödsituation
53
1
Trygghet och säkerhet

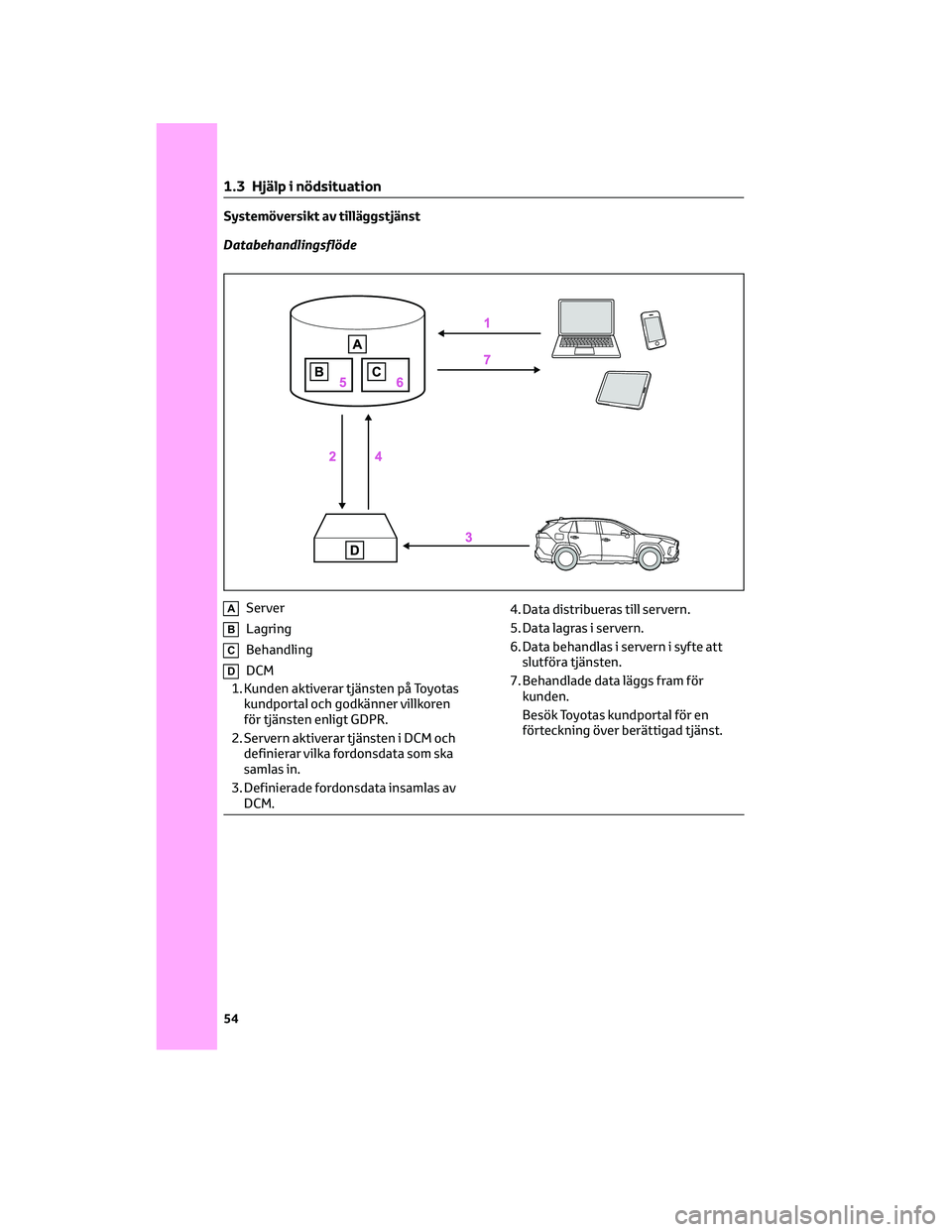

Systemöversikt av tilläggstjänst
Databehandlingsflöde
AServer
BLagring
CBehandling
DDCM
1. Kunden aktiverar tjänsten på Toyotas
kundportal och godkänner villkoren
för tjänsten enligt GDPR.
2. Servern aktiverar tjänsten i DCM och
definierar vilka fordonsdata som ska
samlas in.
3. Definierade fordonsdata insamlas av
DCM.4. Data distribueras till servern.
5. Data lagras i servern.
6. Data behandlas i servern i syfte att
slutföra tjänsten.
7. Behandlade data läggs fram för
kunden.
Besök Toyotas kundportal för en
förteckning över berättigad tjänst.
1 .3 Hjälp i nödsituation
54

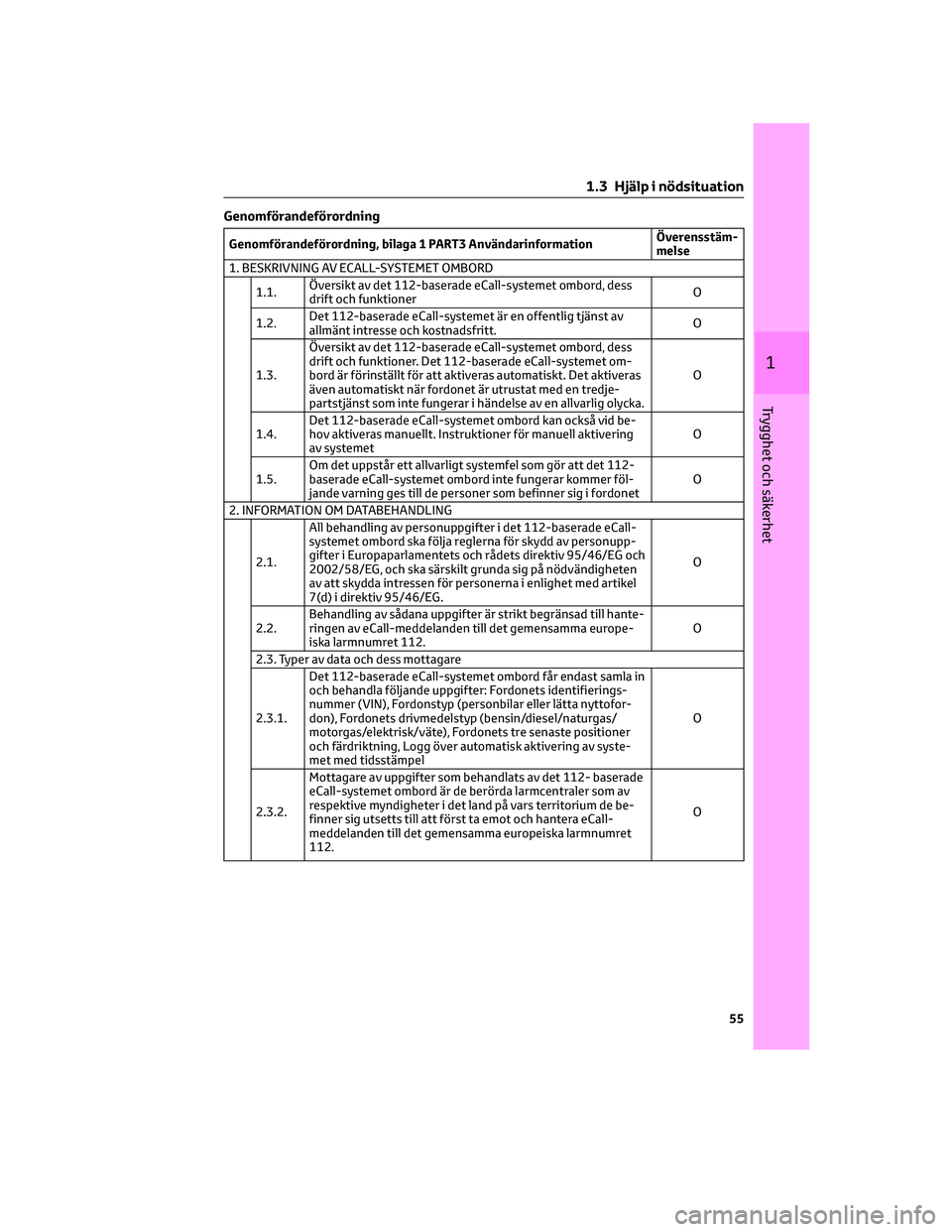

Genomförandeförordning
Genomförandeförordning, bilaga 1 PART3 AnvändarinformationÖverensstäm-
melse
1. BESKRIVNING AV ECALL-SYSTEMET OMBORD
1.1.Översikt av det 112-baserade eCall-systemet ombord, dess
drift och funktionerO
1.2.Det 112-baserade eCall-systemet är en offentlig tjänst av
allmänt intresse och kostnadsfritt.O
1.3.Översikt av det 112-baserade eCall-systemet ombord, dess
drift och funktioner. Det 112-baserade eCall-systemet om-
bord är förinställt för att aktiveras automatiskt. Det aktiveras
även automatiskt när fordonet är utrustat med en tredje-
partstjänst som inte fungerar i händelse av en allvarlig olycka.O
1.4.Det 112-baserade eCall-systemet ombord kan också vid be-
hov aktiveras manuellt. Instruktioner för manuell aktivering
av systemetO
1.5.Om det uppstår ett allvarligt systemfel som gör att det 112-
baserade eCall-systemet ombord inte fungerar kommer föl-
jande varning ges till de personer som befinner sig i fordonetO
2. INFORMATION OM DATABEHANDLING
2.1.All behandling av personuppgifter i det 112-baserade eCall-
systemet ombord ska följa reglerna för skydd av personupp-
gifter i Europaparlamentets och rådets direktiv 95/46/EG och
2002/58/EG, och ska särskilt grunda sig på nödvändigheten
av att skydda intressen för personerna i enlighet med artikel
7(d) i direktiv 95/46/EG.O
2.2.Behandling av sådana uppgifter är strikt begränsad till hante-
ringen av eCall-meddelanden till det gemensamma europe-
iska larmnumret 112.O
2.3. Typer av data och dess mottagare
2.3.1.Det 112-baserade eCall-systemet ombord får endast samla in
och behandla följande uppgifter: Fordonets identifierings-
nummer (VIN), Fordonstyp (personbilar eller lätta nyttofor-
don), Fordonets drivmedelstyp (bensin/diesel/naturgas/
motorgas/elektrisk/väte), Fordonets tre senaste positioner
och färdriktning, Logg över automatisk aktivering av syste-
met med tidsstämpelO
2.3.2.Mottagare av uppgifter som behandlats av det 112- baserade
eCall-systemet ombord är de berörda larmcentraler som av
respektive myndigheter i det land på vars territorium de be-
finner sig utsetts till att först ta emot och hantera eCall-
meddelanden till det gemensamma europeiska larmnumret
112.O
1 .3 Hjälp i nödsituation
55
1
Trygghet och säkerhet

Genomförandeförordning, bilaga 1 PART3 AnvändarinformationÖverensstäm-
melse
2.4. Förfaranden för uppgiftsbehandling
2.4.1.Det 112-baserade eCall-systemet ombord är utformat på ett
sätt som säkerställer att de uppgifter som finns i systemets
internminne inte är tillgängliga utanför systemet innan eCall-
systemet aktiveras.O
2.4.2.Det 112-baserade eCall-systemet ombord är utformat på ett
sätt som säkerställer att det inte är spårbart och inte konti-
nuerligt övervakas vid normal drift.O
2.4.3.Det 112-baserade eCall-systemet ombord är utformat på ett
sätt som säkerställer att de uppgifter som finns i systemets
internminne raderas automatiskt och kontinuerligt.O
2.4.3.1.Uppgifter om fordonets position skrivs fortlöpande över i sys-
temets internminne så att alltid högst de tre senaste aktuella
fordonspositionerna som är nödvändiga för systemets nor-
mala drift lagras.O
2.4.3.2.Loggen över aktivering i det 112-baserade eCall-systemet
ombord lagras inte längre än vad som är nödvändigt för att
uppnå syftet att hantera eCall-meddelandet och under alla
omständigheter inte längre än 13 timmar från det att ett
eCall-meddelande aktiverades.O
2.5. Formerna för utövande av rättigheter som registrerad
2.5.1.Den registrerade (fordonets ägare) har rätt att få tillgång till
uppgifter och i förekommande fall att begära rättelse, rade-
ring eller blockering av uppgifter rörande honom eller henne
som inte har behandlats i överensstämmelse med bestäm-
melserna i direktiv 95/46/EG. Eventuella tredje parter till
vilka sådana uppgifter lämnats ut måste underrättas om en
sådan rättelse, radering eller blockering som utförts i enlighet
med det direktivet, om detta inte visar sig vara omöjligt eller
innebär en oproportionerligt stor ansträngning.O
2.5.2.Den registrerade har rätt att klaga hos den behöriga myndig-
heten med ansvar för uppgiftsskydd om han eller hon anser
att hans eller hennes rättigheter har blivit kränkta till följd av
behandlingen av hans eller hennes personuppgifter.O
2.5.3.Tjänst som ansvarar för behandlingen av ansökningar om till-
gång till uppgifter (i förekommande fall):
→Sid. 57O
1 .3 Hjälp i nödsituation
56

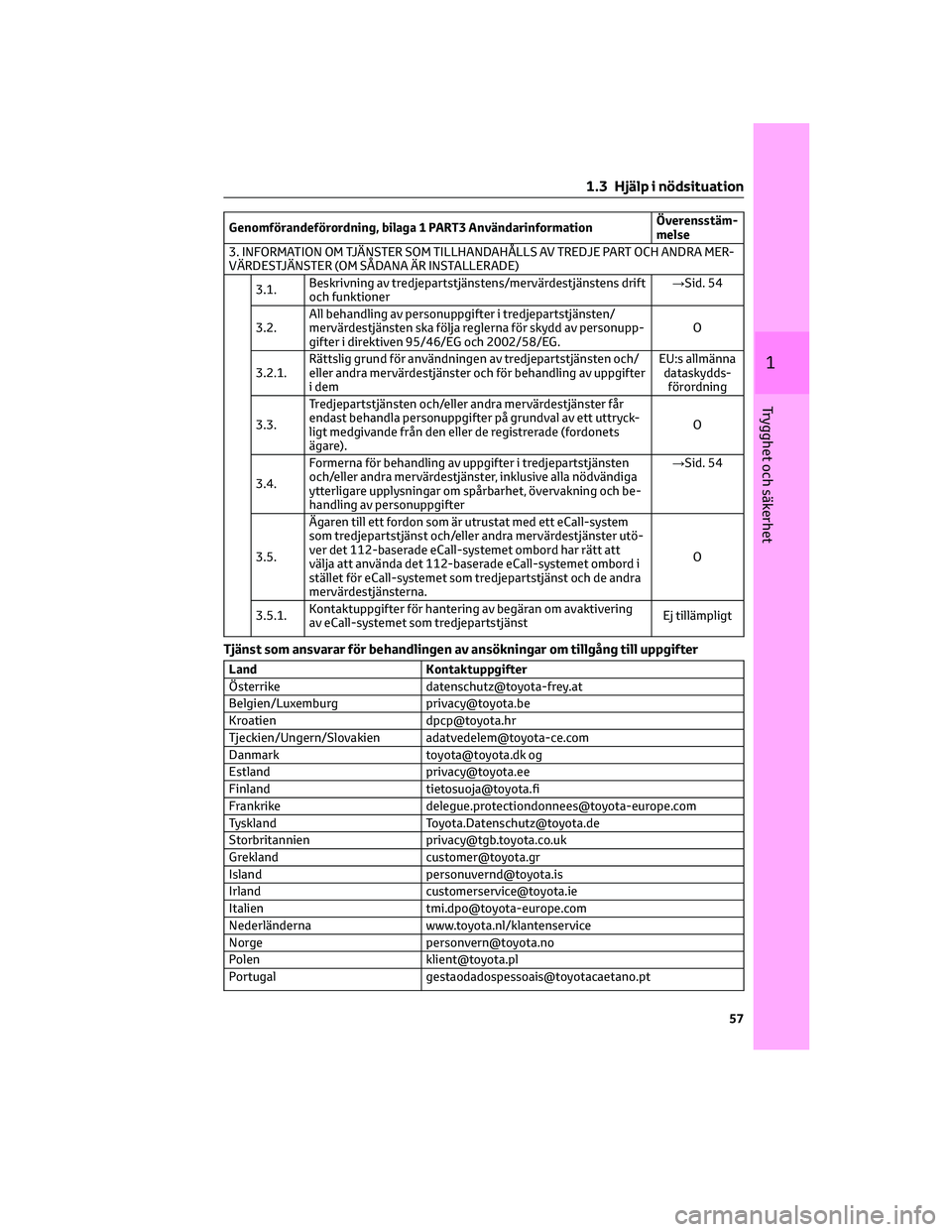

Genomförandeförordning, bilaga 1 PART3 AnvändarinformationÖverensstäm-
melse
3. INFORMATION OM TJÄNSTER SOM TILLHANDAHÅLLS AV TREDJE PART OCH ANDRA MER-
VÄRDESTJÄNSTER (OM SÅDANA ÄR INSTALLERADE)
3.1.Beskrivning av tredjepartstjänstens/mervärdestjänstens drift
och funktioner→Sid. 54
3.2.All behandling av personuppgifter i tredjepartstjänsten/
mervärdestjänsten ska följa reglerna för skydd av personupp-
gifter i direktiven 95/46/EG och 2002/58/EG.O
3.2.1.Rättslig grund för användningen av tredjepartstjänsten och/
eller andra mervärdestjänster och för behandling av uppgifter
i demEU:s allmänna
dataskydds-
förordning
3.3.Tredjepartstjänsten och/eller andra mervärdestjänster får
endast behandla personuppgifter på grundval av ett uttryck-
ligt medgivande från den eller de registrerade (fordonets
ägare).O
3.4.Formerna för behandling av uppgifter i tredjepartstjänsten
och/eller andra mervärdestjänster, inklusive alla nödvändiga
ytterligare upplysningar om spårbarhet, övervakning och be-
handling av personuppgifter→Sid. 54
3.5.Ägaren till ett fordon som är utrustat med ett eCall-system
som tredjepartstjänst och/eller andra mervärdestjänster utö-
ver det 112-baserade eCall-systemet ombord har rätt att
välja att använda det 112-baserade eCall-systemet ombord i
stället för eCall-systemet som tredjepartstjänst och de andra
mervärdestjänsterna.O
3.5.1.Kontaktuppgifter för hantering av begäran om avaktivering
av eCall-systemet som tredjepartstjänstEj tillämpligt
Tjänst som ansvarar för behandlingen av ansökningar om tillgång till uppgifter
Land Kontaktuppgifter
Österrike [email protected]
Belgien/Luxemburg [email protected]
Kroatien [email protected]
Tjeckien/Ungern/Slovakien [email protected]
Danmark [email protected] og
Estland [email protected]
Finland [email protected]
Frankrike [email protected]
Tyskland [email protected]
Storbritannien [email protected]
Grekland [email protected]
Island [email protected]
Irland [email protected]
Italien [email protected]
Nederländerna www.toyota.nl/klantenservice
Norge [email protected]
Polen [email protected]
Portugal [email protected]
1 .3 Hjälp i nödsituation
57
1
Trygghet och säkerhet

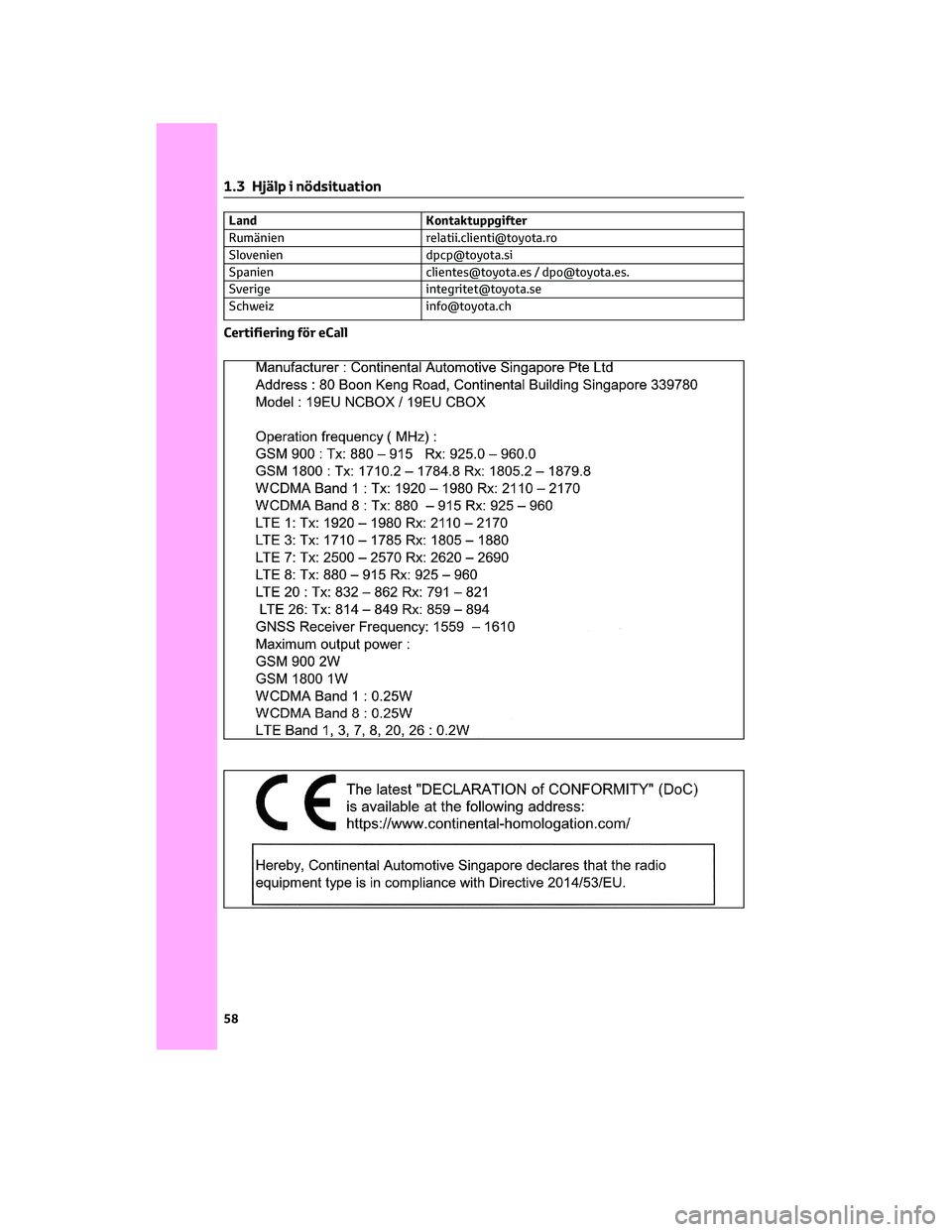

Land Kontaktuppgifter
Rumänien [email protected]
Slovenien [email protected]
Spanien [email protected] / [email protected].
Sverige [email protected]
Schweiz [email protected]
Certifiering för eCall
1 .3 Hjälp i nödsituation
58
