TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

Säkerhetsfunktioner (Mode
2 AC-laddkabel)
CCID (laddningskretsens avbrytarenhet)
innehåller följande säkerhetsfunktioner.
Funktion för upptäckt av elläckage
Om elläckage upptäcks under
uppladdning stängs kraftkällan
automatiskt av för att förhindra
elektriska stötar orsakade av elläckage.
Om avbrott uppstår i kraftkällan blinkar
felvarningsindikatorn.
Om avbrott uppstår i kraftkällan:
→Sid. 90
Automatisk kontrollfunktion
Det här är en automatisk systemkontroll
som utförs före laddning för att upptäcka
eventuella problem i funktionen för
detektering av elläckage.
Om en funktionsstörning upptäcks vid
kontrollen blinkar en felvarningsindikator
för att uppmärksamma föraren.
(→Sid. 90)
Funktion för temperaturdetektering
Kontakten är försedd med en funktion för
temperaturdetektering. Om värme alstras
under laddningen på grund av glapp i
uttaget etc, dämpar den här funktionen
värmen genom att reglera
laddströmstyrkan.
Förutsättningar för strömtillförsel till
bilen
CCID är avsedd att förhindra ström till
anslutningsdonet när det inte är anslutet
till bilen, även om kontakten är insatt i
uttaget.Kontrollampor till CCID (Charging
Circuit Interrupting Device)
(AC-laddkabel Mode 2)
Kontrollampa, funktion
Tre kontrollampor används till att
indikera följande status.
AStrömindikator
Tänds när elektricitet flödar till CCID
(Charging Circuit Interrupting
Device).
BLaddindikator
Tänds när laddning pågår.
CFelvarningsindikator
Blinkar när elläckage har uppstått,
eller när en funktionsstörning har
uppstått i CCID (Charging Circuit
Interrupting Device).
2.2 Laddning
89
2
Laddhybridsystem

När en funktionsstörning uppstår under laddning
Indikatorerna på CCID (Charging Circuit Interrupting Device) använder en kombination av
olika status (lyser ej, lyser eller blinkar) som information till användaren om
funktionsstörningar.
När felvarningsindikatorn lyser eller blinkar ska du tillfälligt ta bort kontakten från uttaget
och sedan sätta tillbaka den för att kontrollera om felvarningsindikatorn släcks.
Om felvarningsindikatorn har slocknat är laddning möjlig.
Om den inte slocknar ska du utföra åtgärderna i följande tabell.
Status StrömindikatorFelvarningsindi-
katorOrsak/Åtgärd
Fel i laddsystemetLyser inteLyser inte eller ly-
serElläckage har detekterats och
laddningen upphör, eller en
funktionsstörning har uppstått
i AC-laddkabeln.
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer. Lyser Blinkar
Fel i avkännings-
funktion för stick-
kontaktens
temperaturBlinkar BlinkarFunktionsstörning har upp-
stått i delen för detektering av
stickkontaktens temperatur.
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Avkänning av höjd
temperatur i stick-
kontaktenBlinkar Lyser inteTemperaturhöjning i kontakten
har detekterats på grund av
felaktig anslutning mellan ut-
tag och kontakt.
Kontrollera att kontakten är
säkert ansluten till uttaget.
Information om
AC-laddkabelns
livslängdLyser BlinkarAntalet laddningar med AC-
laddkabeln närmar sig slutet av
kabelns livslängd.
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
AC-laddkabelns
livslängdLyser LyserAntalet laddningar med AC-
laddkabeln har överskridits.
Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
2.2 Laddning
90

Byte av kontaktkabel (Mode
2 AC-laddkabel) (i förekommande fall)
Kontaktkabeln kan bytas ut på följande
sätt.
1. Förbered AC-laddkabeln (→Sid. 86)
och den nya kontaktkabeln.
2. Dra ut spärrnyckeln.
Se till att den uttagna spärrnyckeln
inte tappas bort.
3. Ta bort locket till kontaktkabelns
anslutningsdon.4. Sätt in spärrnyckeln i spärrspringan
till CCID (Charging Circuit Interrupting
Device).
Sätt in spärrnyckeln i samma riktning
som bilden visar.
5. När spärrnyckeln är fullständigt insatt
i CCID:s spärrspringa ska muttern till
kontaktkabelns anslutningsdon vridas
så att sladden kan tas bort.
När kontaktkabeln är borttagen kan
spärrnyckeln tas bort.
Lämna inte bilen utan tillsyn när
kontaktkabeln är borttagen. Om
kontaktkabeln inte är isatt kan vatten
eller annat tränga in i CCID (Charging
Circuit Interrupting Device) och leda
till en störning.
6. Passa in den utskjutande delen på
CCID med spåret i kontaktkabeln, sätt
in kontaktkabeln i CCID och vrid sedan
muttern på kontaktkabelns
anslutningsdon för att installera den.
Se till att inga främmande föremål har
fastnat på anslutningen innan
kontaktkabeln installeras. Ta bort
främmande föremål som kan ha
2.2 Laddning
91
2
Laddhybridsystem

fastnat. I annat fall kan vatten eller
annat tränga in i CCID (Charging
Circuit Interrupting Device) och leda
till en störning.
Vrid anslutningsmuttern på
kontaktkabeln åt motsatt håll tills du
hör ett klick som visar att
kontaktkabeln är säkert isatt.
7. Sätt tillbaka locket på kontaktkabelns
anslutningsdon och spärrnyckeln på
kontaktkabeln som har avlägsnats.
Sätt fast spärrnyckeln ordentligt i
locket på kontaktkabelns
anslutningsdon för att undvika att det
tappas bort. Kontrollera också att
spärrnyckeln inte av misstag faller ur
locket på kontaktkabelns
anslutningsdon.
Förvara kontaktkabeln på en säker,
ren och torr plats.
VARNING!
Vid byte av kontaktkabeln (i
förekommande fall)
Kontrollera följande punkter
regelbundet.
Om du inte gör det kan en olycka
inträffa som kan leda till svåra eller
livshotande skador.
• Byt inte kontaktsladd med våta
händer. Byt den inte heller på en
plats där det är regnigt eller vått.
VARNING!(Fortsättning)
• Byt inte kontaktsladden medan
kontakten och/eller
anslutningsdonet till laddaren är
anslutet.
• Kontrollera vilka lokala
bestämmelser för EV-laddning som
eventuellt gäller, och följ dem.
• Lämna inte CCID (Charging Circuit
Interrupting Device) med
kontaktsladden borttagen.
• Se till att inga främmande föremål
har fästs på anslutningen när
kontaktsladden monteras på CCID
(Charging Circuit Interrupting
Device).
• När kontaktkabeln sätts tillbaka ska
du vrida om muttern hårt på
kontaktkabeln tills ett klickljud hörs.
• Byt inte kontaktkabel i Norge.
OBSERVERA
Säkerhetsanvisningar beträffande
kontaktkabeln (i förekommande fall)
Använd inte kontaktkabeln för annat
ändamål än för att ladda den här bilen.
Det kan orsaka skador på kontaktkabeln.
Kontroll och underhåll av
AC-laddkabeln
Av säkerhetsskäl ska AC-laddkabeln
kontrolleras regelbundet.
VARNING!
Rutinkontroll
Kontrollera följande punkter
regelbundet.
Om du inte gör det kan en olycka
inträffa som kan leda till svåra eller
livshotande skador.
• AC-laddkabeln, kontakten, laddarens
anslutningsdon, CCID (Charging
Circuit Interrupting Device) etc., är
inte skadade.
• Uttaget är inte skadat.
2.2 Laddning
92

VARNING!(Fortsättning)
• Kontakten kan sättas in i uttaget på
säkert sätt.
• Kontakten blir inte alltför het när den
används.
• Kontaktens stift är inte deformerat.
• Kontakten har inte blivit smutsig
eller dammig
Ta bort kontakten från uttaget innan
du kontrollerar den. Om fel upptäcks
i AC-laddkabeln vid en kontroll ska du
omedelbart sluta använda den och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
VARNING!(Fortsättning)
Skötsel av AC-laddkabeln
Om AC-laddkabeln är smutsig ska du
först ta bort smutsen med en hård,
urvriden trasa och sedan torka av
kabeln med en torr trasa.
Den får aldrig rengöras med vatten. Om
AC-laddkabeln rengörs med vatten kan
brand eller elektriska stötar uppstå
under laddning vilket kan leda till svåra
eller livshotande skador.
När AC-kabeln inte används under
längre tid
Dra ur kontakten från uttaget. Damm
kan samlas på kontakten eller i uttaget
vilket möjligen kan orsaka
överhettning som kan leda till brand.
Håll också kabeln borta från fukt.
Bilaga (Mode 2 AC-laddkabel)
Märkvärde
• Spänning (Un): 220V-240V~
• Frekvens: 50 Hz/60 Hz 1Φ
• Strömstyrka: 10 A
• Jordfelsström (IΔn): 6 mA
• Omgivningstemperatur: –30 °C till 55 °C
• IP67
Varningssymboler
Denna enhet är avsedd för användning i elbilar. (Denna
enhet kräver inte ventilation)
Försök inte att ta isär eller reparera AC-laddkabeln, an-
slutningsdonet, kontakten eller CCID (Charging Circuit
Interrupting Device).
Risk för elektriska stötar föreligger om denna enhet
används på fel sätt.
2.2 Laddning
93
2
Laddhybridsystem

Om kontakten, anslutningsdonet för laddning eller CCID
(Charging Circuit Interrupting Device) blir onormalt het
vid användning ska den tas loss omedelbart.
Det är strängt förbjudet att ansluta AC-laddkabeln till en
förlängningssladd.
Anslut inte enheten till ett uttag som sitter löst, är slitet
eller trasigt. Kontrollera att uttaget slutet tätt om kon-
takten.
När kontakten används tillsammans med ett vattentätt
uttag för utomhusbruk ska kontakten och uttaget skyd-
das mot regn och snö med ett vattentätt skydd.
Kontakten eller sladden får inte nedsänkas i vatten eller
annan vätska. Kontakten får inte utsättas för regn eller
snö.
Anslut bara kontakten till ett korrekt jordat uttag för att
minska risken för elektrisk stöt.
Häng inte CCID-enheten på kontakten. Kontrollera att
CCID (Charging Circuit Interrupting Device) har stöd.
2.2 Laddning
94

Använd inte alltför hård kraft på AC-laddkabeln, anslut-
ningsdonet till laddaren, kontakten eller CCID (Charging
Circuit Interrupting Device) och utsätt dem inte för stö-
tar.
Placera inga tunga föremål på AC-laddkabeln, anslut-
ningsdonet, kontakten eller CCID (Charging Circuit Inter-
rupting Device).
Den här enheten får inte användas om AC-laddkabeln är
fransig, vars isolering är trasig eller har andra tecken på
skador.
Varningssymboler
Linda inte elkabeln eller AC-laddkabeln runt CCID eller
anslutningsdonet.
Informationssymboler
Den här enheter fungerar eventuellt inte om den
används i IT-system eller andra ojordade system, t.ex.
isolerad lindningsgenerator eller isolertransformator.
Enheten innehåller en fast skyddsledare.
Den här enheten får inte användas vid en höjd på över
4 000 meter.
2.2 Laddning
95
2
Laddhybridsystem

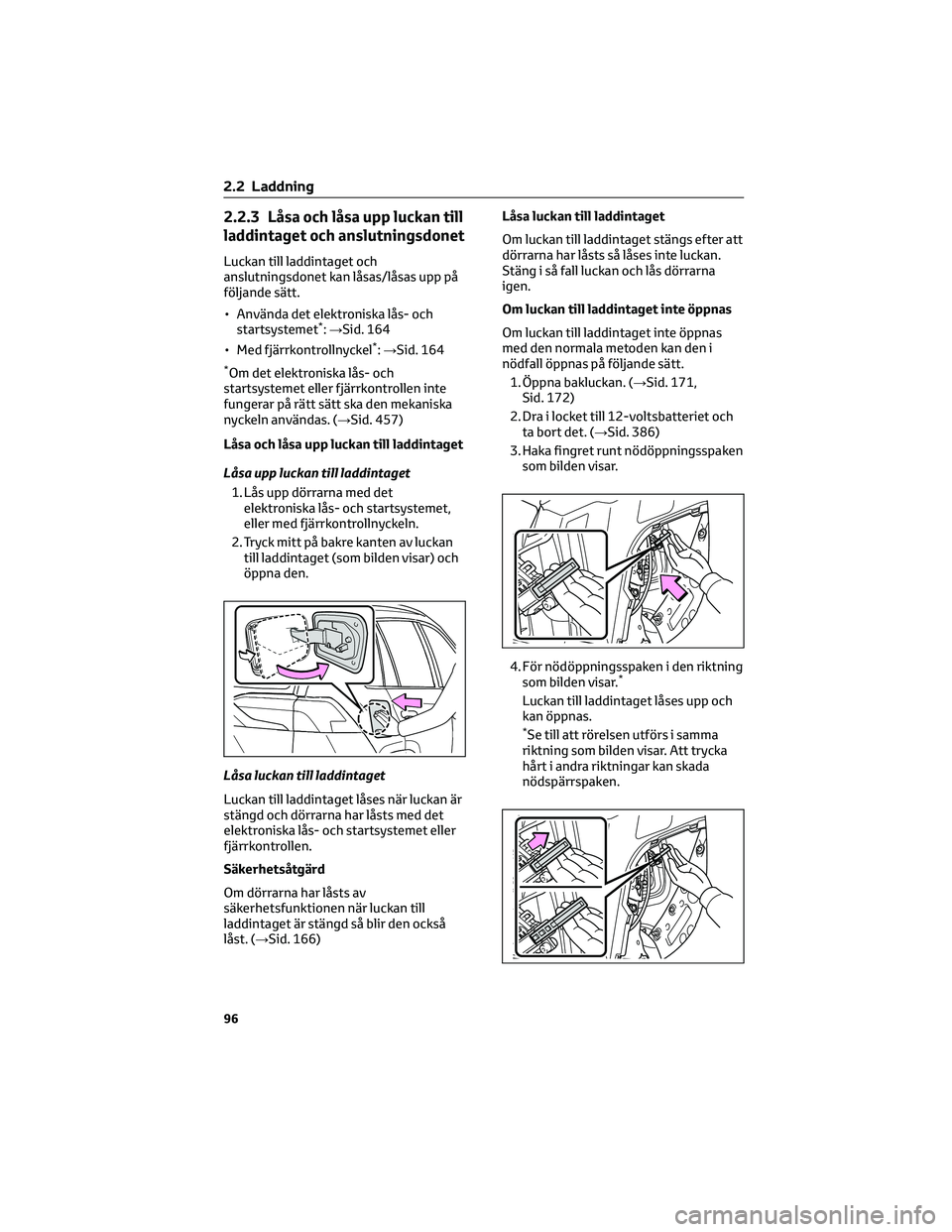

2.2.3 Låsa och låsa upp luckan till
laddintaget och anslutningsdonet
Luckan till laddintaget och
anslutningsdonet kan låsas/låsas upp på
följande sätt.
• Använda det elektroniska lås- och
startsystemet
*:→Sid. 164
• Med fjärrkontrollnyckel*:→Sid. 164
*Om det elektroniska lås- och
startsystemet eller fjärrkontrollen inte
fungerar på rätt sätt ska den mekaniska
nyckeln användas. (→Sid. 457)
Låsa och låsa upp luckan till laddintaget
Låsa upp luckan till laddintaget
1. Lås upp dörrarna med det
elektroniska lås- och startsystemet,
eller med fjärrkontrollnyckeln.
2. Tryck mitt på bakre kanten av luckan
till laddintaget (som bilden visar) och
öppna den.
Låsa luckan till laddintaget
Luckan till laddintaget låses när luckan är
stängd och dörrarna har låsts med det
elektroniska lås- och startsystemet eller
fjärrkontrollen.
Säkerhetsåtgärd
Om dörrarna har låsts av
säkerhetsfunktionen när luckan till
laddintaget är stängd så blir den också
låst. (→Sid. 166)Låsa luckan till laddintaget
Om luckan till laddintaget stängs efter att
dörrarna har låsts så låses inte luckan.
Stäng i så fall luckan och lås dörrarna
igen.
Om luckan till laddintaget inte öppnas
Om luckan till laddintaget inte öppnas
med den normala metoden kan den i
nödfall öppnas på följande sätt.
1. Öppna bakluckan. (→Sid. 171,
Sid. 172)
2. Dra i locket till 12-voltsbatteriet och
ta bort det. (→Sid. 386)
3. Haka fingret runt nödöppningsspaken
som bilden visar.
4. För nödöppningsspaken i den riktning
som bilden visar.
*
Luckan till laddintaget låses upp och
kan öppnas.
*Se till att rörelsen utförs i samma
riktning som bilden visar. Att trycka
hårt i andra riktningar kan skada
nödspärrspaken.
2.2 Laddning
96

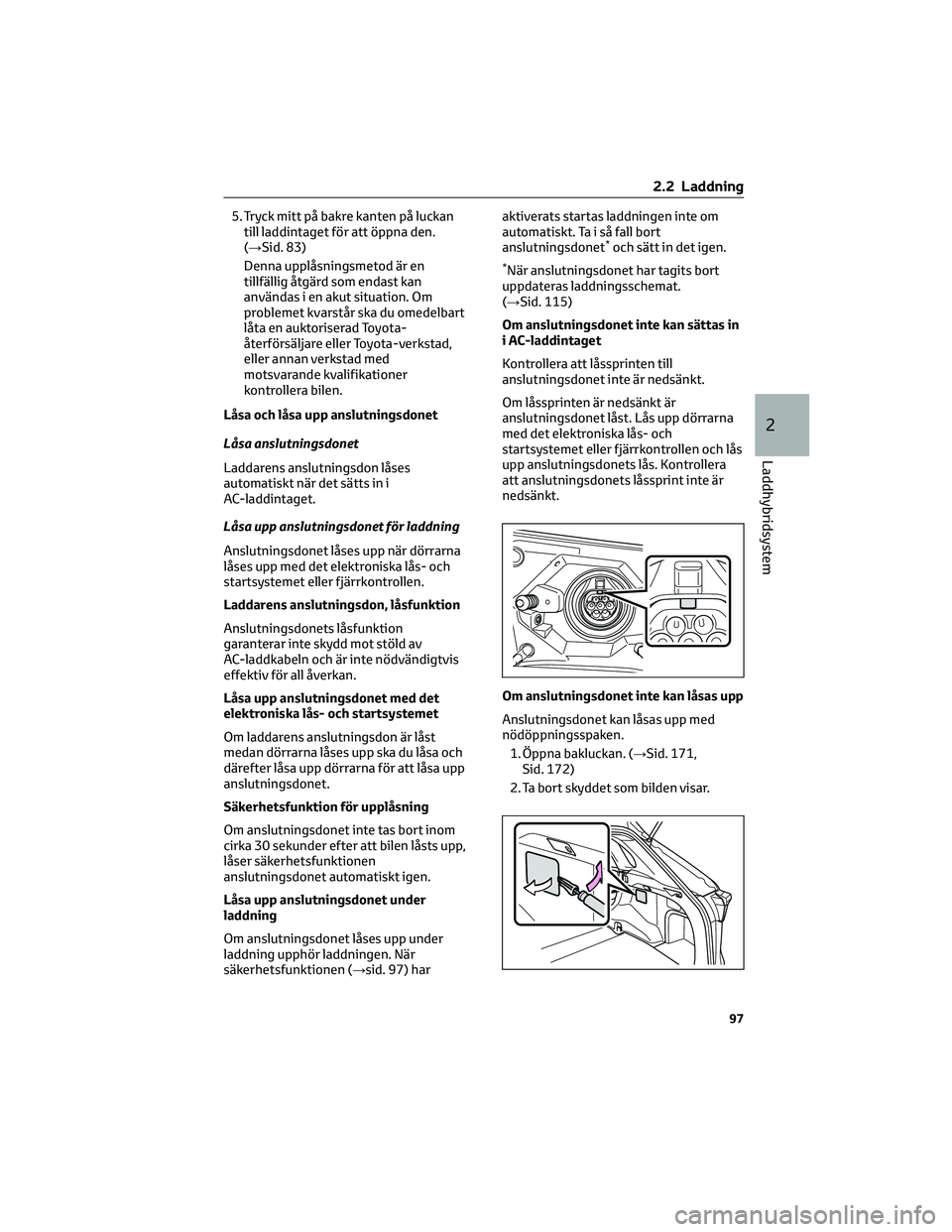

5. Tryck mitt på bakre kanten på luckan
till laddintaget för att öppna den.
(→Sid. 83)
Denna upplåsningsmetod är en
tillfällig åtgärd som endast kan
användas i en akut situation. Om
problemet kvarstår ska du omedelbart
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Låsa och låsa upp anslutningsdonet
Låsa anslutningsdonet
Laddarens anslutningsdon låses
automatiskt när det sätts in i
AC-laddintaget.
Låsa upp anslutningsdonet för laddning
Anslutningsdonet låses upp när dörrarna
låses upp med det elektroniska lås- och
startsystemet eller fjärrkontrollen.
Laddarens anslutningsdon, låsfunktion
Anslutningsdonets låsfunktion
garanterar inte skydd mot stöld av
AC-laddkabeln och är inte nödvändigtvis
effektiv för all åverkan.
Låsa upp anslutningsdonet med det
elektroniska lås- och startsystemet
Om laddarens anslutningsdon är låst
medan dörrarna låses upp ska du låsa och
därefter låsa upp dörrarna för att låsa upp
anslutningsdonet.
Säkerhetsfunktion för upplåsning
Om anslutningsdonet inte tas bort inom
cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen
anslutningsdonet automatiskt igen.
Låsa upp anslutningsdonet under
laddning
Om anslutningsdonet låses upp under
laddning upphör laddningen. När
säkerhetsfunktionen (→sid. 97) haraktiverats startas laddningen inte om
automatiskt. Ta i så fall bort
anslutningsdonet
*och sätt in det igen.
*När anslutningsdonet har tagits bort
uppdateras laddningsschemat.
(→Sid. 115)
Om anslutningsdonet inte kan sättas in
i AC-laddintaget
Kontrollera att låssprinten till
anslutningsdonet inte är nedsänkt.
Om låssprinten är nedsänkt är
anslutningsdonet låst. Lås upp dörrarna
med det elektroniska lås- och
startsystemet eller fjärrkontrollen och lås
upp anslutningsdonets lås. Kontrollera
att anslutningsdonets låssprint inte är
nedsänkt.
Om anslutningsdonet inte kan låsas upp
Anslutningsdonet kan låsas upp med
nödöppningsspaken.
1. Öppna bakluckan. (→Sid. 171,
Sid. 172)
2. Ta bort skyddet som bilden visar.
2.2 Laddning
97
2
Laddhybridsystem

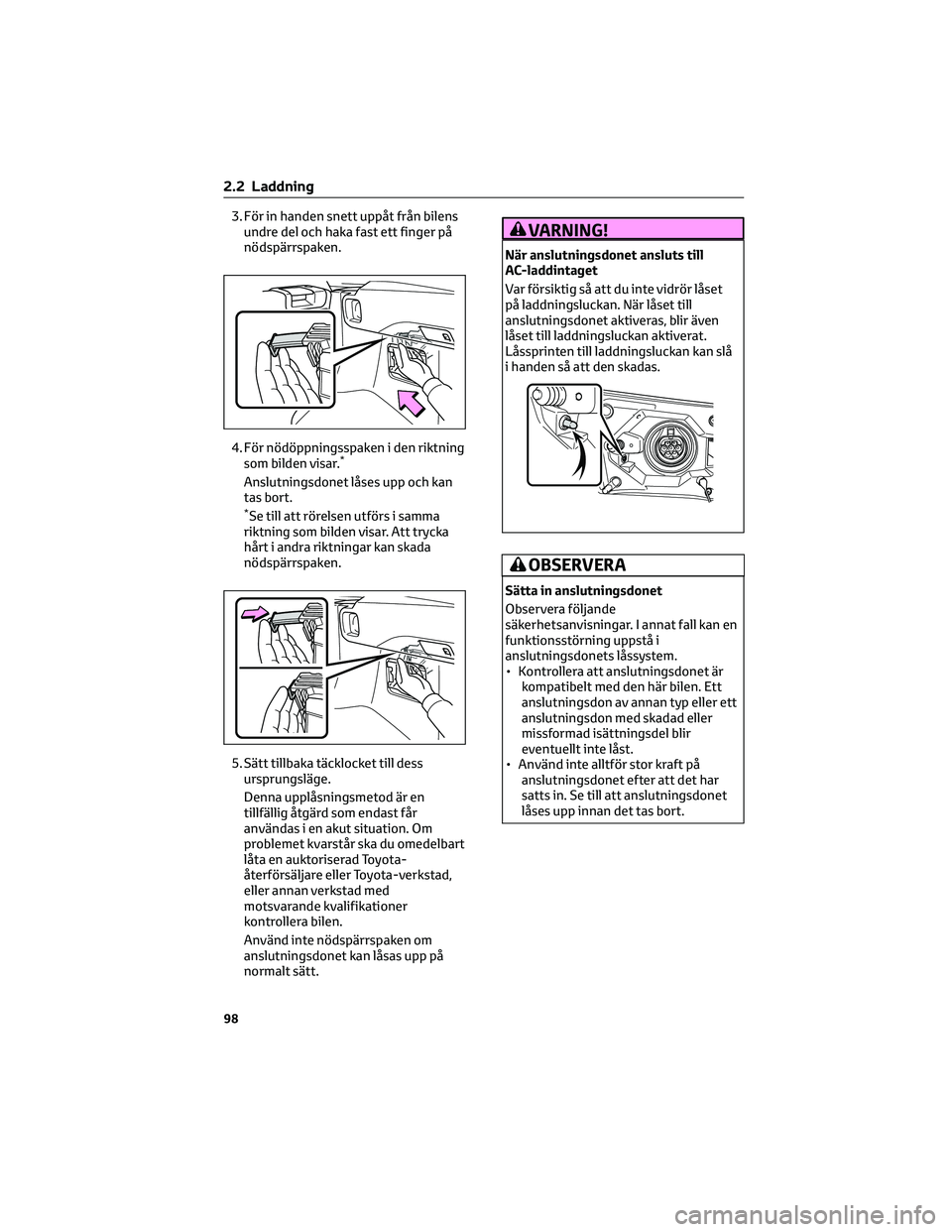

3. För in handen snett uppåt från bilens
undre del och haka fast ett finger på
nödspärrspaken.
4. För nödöppningsspaken i den riktning
som bilden visar.
*
Anslutningsdonet låses upp och kan
tas bort.
*Se till att rörelsen utförs i samma
riktning som bilden visar. Att trycka
hårt i andra riktningar kan skada
nödspärrspaken.
5. Sätt tillbaka täcklocket till dess
ursprungsläge.
Denna upplåsningsmetod är en
tillfällig åtgärd som endast får
användas i en akut situation. Om
problemet kvarstår ska du omedelbart
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Använd inte nödspärrspaken om
anslutningsdonet kan låsas upp på
normalt sätt.
VARNING!
När anslutningsdonet ansluts till
AC-laddintaget
Var försiktig så att du inte vidrör låset
på laddningsluckan. När låset till
anslutningsdonet aktiveras, blir även
låset till laddningsluckan aktiverat.
Låssprinten till laddningsluckan kan slå
i handen så att den skadas.
OBSERVERA
Sätta in anslutningsdonet
Observera följande
säkerhetsanvisningar. I annat fall kan en
funktionsstörning uppstå i
anslutningsdonets låssystem.
• Kontrollera att anslutningsdonet är
kompatibelt med den här bilen. Ett
anslutningsdon av annan typ eller ett
anslutningsdon med skadad eller
missformad isättningsdel blir
eventuellt inte låst.
• Använd inte alltför stor kraft på
anslutningsdonet efter att det har
satts in. Se till att anslutningsdonet
låses upp innan det tas bort.
2.2 Laddning
98
