TOYOTA RAV4 PLUG-IN HYBRID 2022 Návod na použití (in Czech)

189
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Zobrazení informací o podpůr-
ných jízdních systémech
Zobrazuje provozní stav následují-
cích systémů:
 LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě) ( S.315)
 Adaptivní tempomat s plným
rychlostním rozsahem (je-li ve vý-
bavě) ( S.330)
Zobrazený obsah je stejný jako ten, kte-
rý je zobrazen na přístroji.
Podrobnosti - viz popis jednotlivého sys-
tému.
■Oblast zobrazení s vazbou na
navigační systém (je-li ve vý-
bavě)
Zobrazuje následující položky, které
mají vazbu na navigační systém:
 Název ulice
 Navigace trasy do cíle
 Kompas
Když je to nutné, budou se zobrazo-
vat vyskakovací okna pro následují-
cí systémy:
■Podpůrné jízdní systémy
Zobrazí se výstražné/návrhové/sdě-
lovací hlášení nebo provozní stav
příslušného systému.
 PCS (Předkolizní systém) (je-li ve
výbavě) ( S.308)
 Systém přednostního brzdění
( S.255)
 Ovládání rozjezdu(S.255)
 Funkce PKSB (statické objekty)
(je-li ve výbavě) ( S.382)
Zobrazený obsah je stejný jako ten, kte-
rý je zobrazen na multiinformačním
displeji. Podrobnosti - viz popis jednotli- vého systému.
■Ikony /
Zobrazují se následující ikony s vaz-
bou na multiinformační displej:
: Hlavní výstražná ikona
Zobrazí se, když se na multiinformačním
displeji objeví výstražné hlášení.
: Informační ikona
Zobrazí se, když se na multiinformačním
displeji zobrazí návrhové/sdělovací vy-
skakovací zobrazení.
■Výstražné hlášení
Podle určitých podmínek se zobrazí
některá výstražná hlášení, když je
to nutné.
Zobrazený obsah je s tejný jako ten, kte- rý je zobrazen na multiinformačním
displeji. Podrobnosti - viz popis jednotli-
vého systému.
Oblast zobrazení informací
o podpůrných jízdních sys-
témech/zobrazení s vazbou
na navigační systém (je-li ve
výbavě)
Vyskakovací okno

1903-1. Přístrojová deska
■Provozní stav audiosystému
Zobrazí se, když ovládáte spínač
dálkového ovládání audiosystému
na volantu.
■Stav hands-free systému (je-li
ve výbavě)
Zobrazí se, když je hands-free sys-
tém v činnosti.
■Zobrazení venkovní teploty
Zobrazí se, když je spínač POWER
přepnut do ZAPNUTO, nebo když
indikátor nízké venkovní teploty
bliká.
■Když se zobrazí vyskakovací okno
Když se zobrazí vys kakovací okno, ak-
tuální zobrazení nemusí být dále zobra- zeno. V tom případě se zobrazení vrátí
poté, co vyskakovací okno zmizí.
■Zobrazení venkovní teploty
●Když je okolní teplota přibližně 3 °C
nebo nižší, bude blikat přibližně
10 sekund a zobraz ení venkovní tep-
loty se vypne.
●V následujících situ acích nemusí být
zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně:
• Při zastavení (včetně použití režimu
"Můj prostor") nebo jízdě nízkou rych- lostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv auto-
rizovanému prodejci nebo do servisu Toyota, nebo do kteréhokoliv spolehli-
vého servisu.
Zobrazí se obsah zobrazení zvolený
pomocí "HUD asistence řízení" na
obrazovce . ( S.188)
■Indikátor hybridního systému
Oblast dobíjení
Hybridní Eko oblast
Eko oblast
Oblast výkonu
Zobrazený obsah je s tejný jako ten, kte-
rý je zobrazen na mu ltiinformačním dis-
pleji (indikátor hyb ridního systému).
Podrobnosti - viz S.172.
■Otáčkoměr
Ukazuje otáčky motoru (počet otá-
ček za minutu).
Indikátor hybridního systému/
Otáčkoměr
A
B
C
D

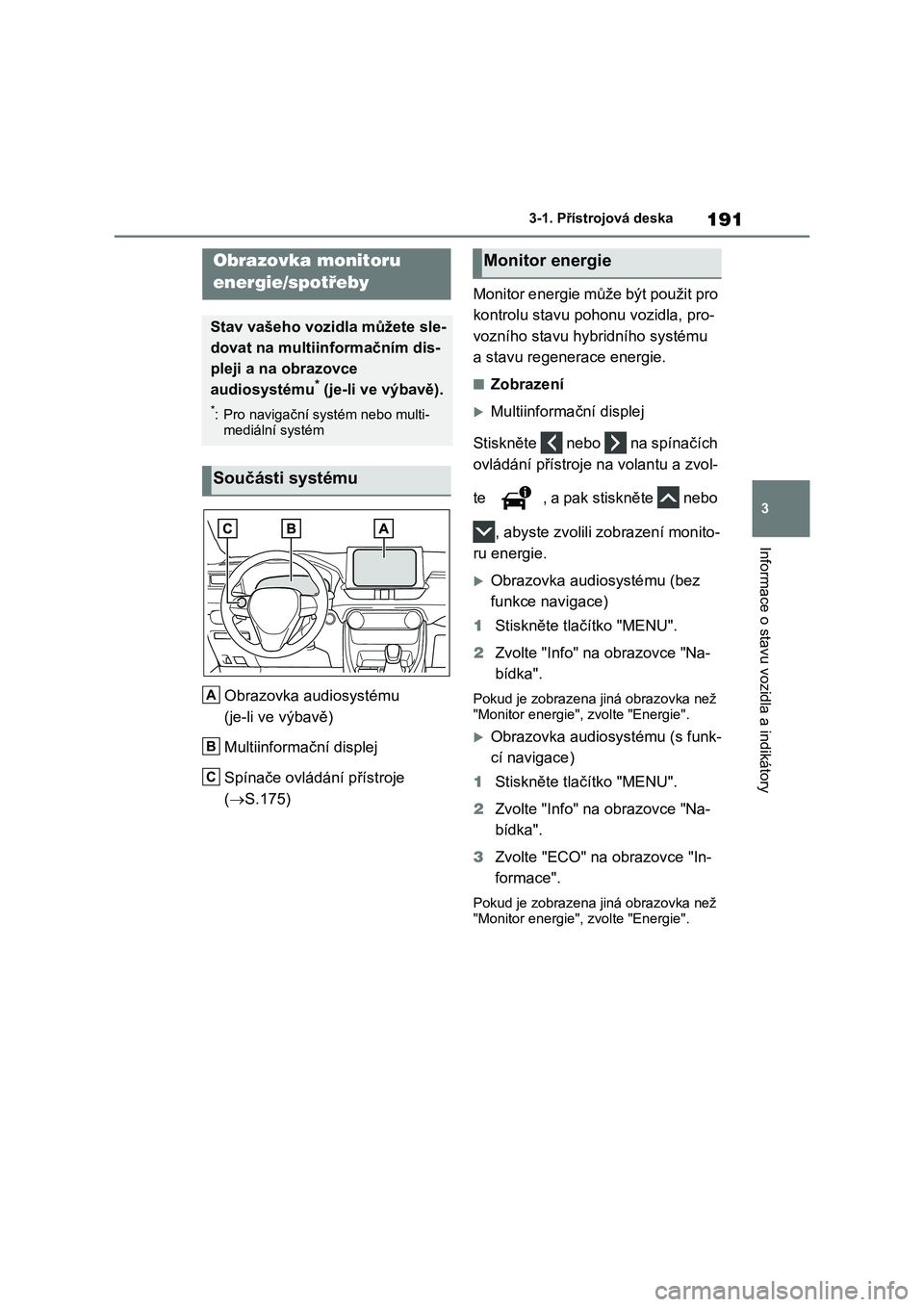

191
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Obrazovka audiosystému
(je-li ve výbavě)
Multiinformační displej
Spínače ovládání přístroje
( S.175)
Monitor energie může být použit pro
kontrolu stavu pohonu vozidla, pro-
vozního stavu hybridního systému
a stavu regenerace energie.
■Zobrazení
Multiinformač ní displej
Stiskněte nebo na spínačích
ovládání přístroje na volantu a zvol-
te , a pak stiskněte nebo
, abyste zvolili zobrazení monito-
ru energie.
Obrazovka audiosystému (bez
funkce navigace)
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
Pokud je zobrazena jiná obrazovka než "Monitor energie", zvolte "Energie".
Obrazovka audiosystému (s funk-
cí navigace)
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Zvolte "ECO" na obrazovce "In-
formace".
Pokud je zobrazena jiná obrazovka než "Monitor energie", zvolte "Energie".
Obrazovka monitoru
energie/spotřeby
Stav vašeho vozidla můžete sle-
dovat na multiinformačním dis-
pleji a na obrazovce
audiosystému* (je-li ve výbavě).
*: Pro navigační systém nebo multi-
mediální systém
Součásti systému
A
B
C
0RQLWRUHQHUJLH

1923-1. Přístrojová deska
■Údaje na displeji
Šipky se budou zobrazovat podle
toku energie. Když tok energie ne-
probíhá, šipky se zobrazovat nebu-
dou.
Barva šipek se mění následovně
Zelená: Když je hybridní (trakční) aku-
mulátor regenerován nebo nabíjen.
Žlutá: Když je hybri dní (trakční) akumu-
látor používán.
Červená: Když je používán benzínový
motor.
Multiinformační displej
Tento obrázek ukazuje všechny šipky
jako příklad. Skutečné zobrazení se
bude lišit v závislosti na podmínkách.
Benzínový motor
Hybridní (trakční) akumulátor
Přední kolo
Zadní kolo
Obrazovka audiosystému
(kromě nabíjení)
Tento obrázek ukazuje všechny šipky
jako příklad. Skutečné zobrazení se bude lišit v závislo sti na podmínkách.
Benzínový motor
Přední elektrický (trakční) motor
Hybridní (trakční) akumulátor
Zadní elektrický (trakční) motor
Přední kolo
Zadní kolo
A
B
C
D
A
B
C
D
E
F

193
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Obrazovka audiosystému
(při nabíjení)
Tento obrázek ukazuje všechny šipky
jako příklad. Skutečné zobrazení se bude lišit v závislosti na podmínkách.
Benzínový motor
Přední elektrický (trakční) motor
Činnost systému klimatizace*
Nabíjecí konektor
Napájecí zásuvka* (220 V AC)
Hybridní (trakční) akumulátor
*: Ikony se zobrazí, když je systém kli-
matizace a/nebo napájecí zásuvka
v činnosti.
Obrazovka audiosystému
(výchozí obrazovka)
Tento obrázek ukazuje všechny šipky
jako příklad. Skutečné zobrazení se bude lišit v závislo sti na podmínkách.
Benzínový motor
Hybridní (trakční) akumulátor
Kolo
■Barva hybridního (trakčního) aku-
mulátoru na displeji
Když je hybridní (tra kční) akumulátor na- bíjen, bude zelený, a když je hybridní
(trakční) akumulátor používán, bude žlutý.
■Výstraha zbývajícího nabití hybrid-
ního (trakčního) akumulátoru
●Bzučák zní přerušovaně, když hybrid- ní (trakční) akumulátor zůstává bez
nabíjení, když je řadicí páka v N, nebo
zbývající hodnota nabití poklesne pod určitou úroveň. Po kud hodnota zbýva-
jícího nabití klesá dále, bzučák zní ne-
přerušovaně.
●Když se na multiinf ormačním displeji zobrazí výstražné hlášení a zní bzu-
čák, postupujte podle instrukcí zobra-
zených na obrazovce, abyste problém
odstranili.
■Barva benzínového motoru na ob- razovce audiosystému
Když se motor zahřívá, bude modrý,
a když je zahřátí dokončeno, zbarví se
do červena.
Výkon hybridního systému může být omezen, když je ben zínový motor zob-
razuje modře.
A
B
C
D
E
F
A
B
C

1943-1. Přístrojová deska
■Zobrazení
Audiosystém bez funkce navi-
gace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Zvolte "Informace o jízdě" nebo
"Historie".
Audiosystém s funkcí navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Zvolte "ECO" na obrazovce "In-
formace".
4 Zvolte "Informace o jízdě" nebo
"Historie".
■Informace o jízdě
Pokud je zobrazena jiná obrazovka
než "Informace o jízdě", zvolte "In-
formace o jízdě".
Tento obrázek je pouze příklad a může
se mírně lišit od aktuálního stavu.
Spotřeba paliva za posledních
15 minut
Regenerovaná energie za po-
sledních 15 minut
Jeden symbol značí 50 Wh. Zobrazuje
se až 5 symbolů.
Okamžitá spotřeba paliva
Resetování údajů o minulém zá-
znamu
Průměrná rychlost vozidla od
okamžiku, kdy byl hybridní sys-
tém nastartován
Uplynulý čas od okamžiku, kdy
byl hybridní systém nastartován
Jízdní dosah ( S.195)
Průměrná spotřeba paliva za posledních
15 minut je rozděl ena pomocí barev na
minulé průměry a průměry dosažené od
posledního zapnutí spínače POWER do
ZAPNUTO. Zobrazenou hodnotu prů-
měrné spotřeby paliva používejte jako
referenční.
Spotřeba
Energie
A
B
C
D
E
F
G

195
3
3-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Historie
Pokud je zobrazena jiná obrazovka
než "Historie", zvolte "Historie".
Tento obrázek je pouze příklad a může
se mírně lišit od aktuálního stavu.
Nejlepší zaznamenaná spotřeba
paliva
Nejnovější spotřeba paliva
Předchozí záznam spotřeby pa-
liva
• Bez funkce navigace
Zobrazuje denní průměrnou spotřebu
paliva. (Namísto data se zobrazí "Jízda
1" až "Jízda 5".)
• S funkcí navigace:
Zobrazuje denní průměrnou spotřebu
paliva.
Aktualizace údajů o nejnovější
spotřebě paliva
Resetování údajů o historii
Historie průmě rné spotřeby paliva je
rozdělena pomocí barev na minulé prů-
měry a průměrnou spotřebu paliva od
doby poslední aktualizace. Zobrazenou
hodnotu průměrné spotřeby paliva pou-
žívejte jako referenční.
■Aktualizace úd ajů o historii
Aktualizujte průměrnou spotřebu paliva
volbou "Aktualizovat", abyste měřili opět
aktuální spotřebu paliva.
■Resetování dat
Data o spotřebě paliva mohou být vyma-
zány volbou "Vymazat".
■Jízdní dosah
Zobrazuje odhadovanou maximální vzdálenost, kterou m ůžete ujet se zbý-
vajícím množstvím paliva.
Tato vzdálenost je vypočítána na zákla- dě vaší průměrné sp otřeby paliva.
V důsledku toho může být skutečná
vzdálenost, kterou m ůžete ujet, odlišná od té zobrazené.
A
B
C
D
E

1963-1. Přístrojová deska

4
197
4
Před jízdou
Před jízdou
4-1. Informace o klíčích
Klíče..................................198
4-2. Otevírání, zavírání
a zamykání dveří
Boční dveře ......................201
Zadní dveře ......................206
Systém Smart Entry
& Start ............................220
4-3. Seřízení sedadel
Přední sedadla .................224
Zadní sedadla ...................226
Paměť jízdní polohy ..........228
Opěrky hlavy.....................231
4-4. Seřízení volantu a zrcátek
Volant ...............................232
Vnitřní zpětné zrcátko .......233
Digitální zpětné zrcátko ....234
Vnější zpětná zrcátka .......243
4-5. Otevírání, zavírání oken
a střešního okna
Elektricky ovládaná okna ..244
Panoramatické střešní
okno ................................247

1984-1. Informace o klíčích
4-1.Informace o klíčích
K vozidlu jsou dodávány následující
klíče.
Elektronické klíče
• Ovládání systému Smart Entry & Start
( S.220)
• Ovládání funkce bezdrátového dálko- vého ovládání ( S.200)
• Ovládání dálkově ovládaného systé-
mu klimatizace ( S.411)
Mechanické klíče
Štítek s číslem klíče
■Když nasedáte do letadla
Když přinášíte elektr onický klíč do leta- dla, zabraňte zmáčknutí jakéhokoliv tla-
čítka na elektronickém klíči, pokud jste
uvnitř kabiny letadl a. Pokud přenášíte elektronický klíč ve své tašce atd., ujis-
těte se, že tlačítka nemohou být nechtě-
ně zmáčknuta. St isknutí tlačítka elektronického klíče může způsobit vysí-
lání rádiových vln, které by mohly ovliv-
nit ovládání letadla.
■Vybití baterie elektronického klíče
●Životnost standardní baterie je 1 až
2 roky.
●Pokud dojde k vybití baterie, v kabině
zazní alarm a na mu ltiinformačním
displeji se zobrazí hlášení, když se hybridní systém vypne.
●Abyste snížili vybíjení baterie klíče,
když není elektroni cký klíč používán dlouhou dobu, nastavte elektronický
klíč do režimu šetření energie baterie.
( S.221)
●Protože elektronický klíč neustále při-
jímá rádiové vlny, baterie se vybije, i když není elektronický klíč používán.
Následující příznaky signalizují, že
baterie elektronického klíče může být vybitá. Když je to nez bytné, baterii vy-
měňte.
• Systém Smart Entry & Start nebo bez- drátové dálkové ovládání nefunguje.
• Oblast detekce se zmenšuje.
• LED indikátor na klíči se nerozsvítí.
Baterii si můžete vyměnit sami
( S.485). Protože však hrozí nebezpe-
čí, že elektronický k líč může být poško- zen, doporučujeme, aby výměnu
provedl kterýkoliv autorizovaný prodejce
nebo servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Abyste zabránili vážnému poškození elektronického klíče, nenechávejte ho
ve vzdálenosti do 1 m od následují-
cích elektrických zaříz ení, která vytvá- řejí magnetické pole:
• TV přijímače
• Osobní počítače • Mobilní telefony, bezdrátové telefony
a nabíječky baterií
•Stolní lampy • Indukční kuchyňská zařízení
●Pokud je elektronický klíč v blízkosti vozidla déle než je nezbytné, i když
systém Smart Entry & Start není v čin-
nosti, baterie klíče se může vybít rych- leji než normálně.
Klíče
Typy klíčů
A
B
C
