TOYOTA RAV4 PLUG-IN HYBRID 2022 Návod na použití (in Czech)

39

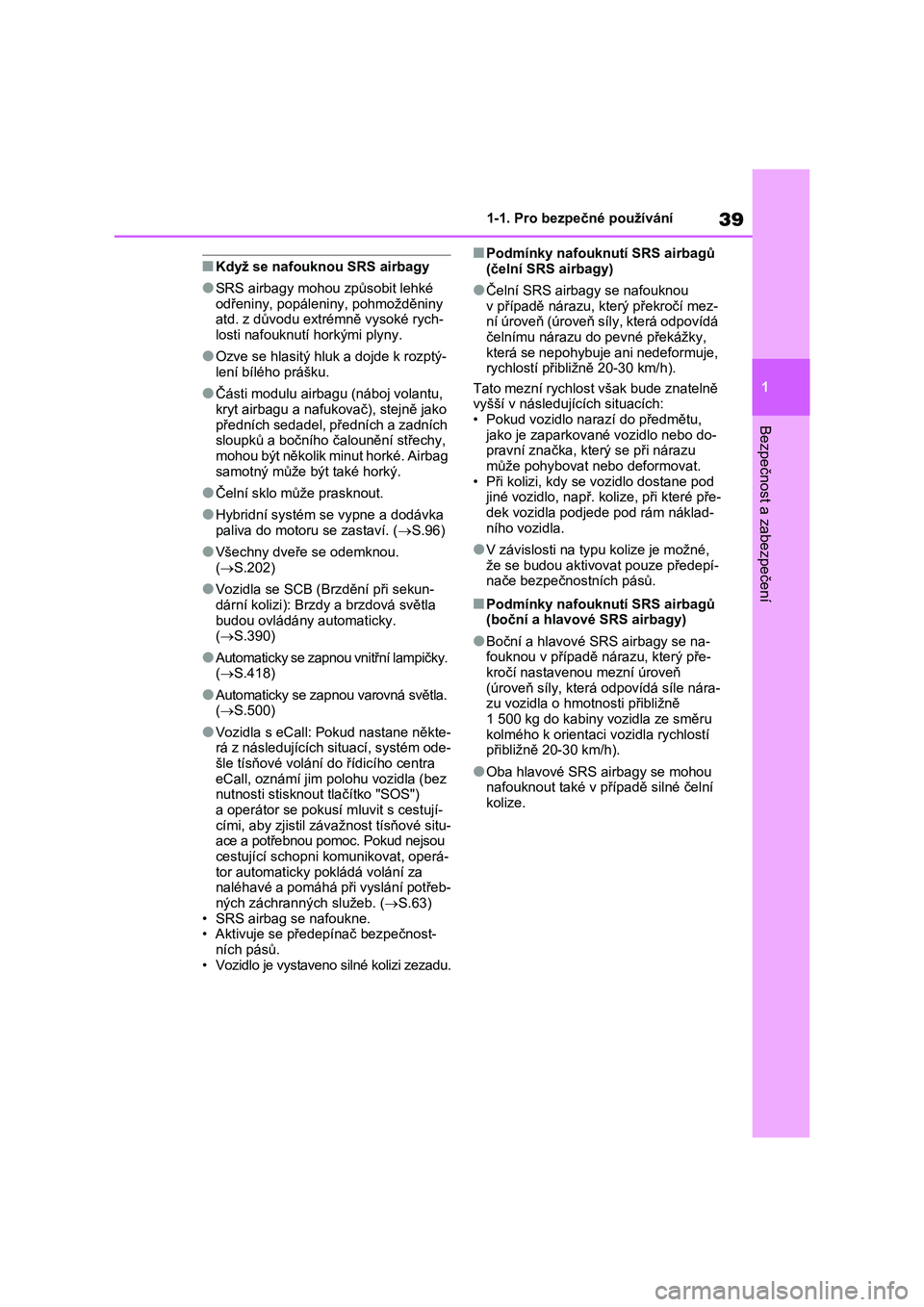

1 1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
■Když se nafouknou SRS airbagy
●SRS airbagy mohou způsobit lehké
odřeniny, popáleniny, pohmožděniny
atd. z důvodu extrémně vysoké rych-
losti nafouknutí horkými plyny.
●Ozve se hlasitý hluk a dojde k rozptý-
lení bílého prášku.
●Části modulu airbagu (náboj volantu,
kryt airbagu a nafukovač), stejně jako
předních sedadel, předních a zadních
sloupků a bočního čalounění střechy,
mohou být několik minut horké. Airbag
samotný může být také horký.
●Čelní sklo může prasknout.
●Hybridní systém se vypne a dodávka
paliva do motoru se zastaví. (S.96)
●Všechny dveře se odemknou.
(S.202)
●Vozidla se SCB (Brzdění při sekun-
dární kolizi): Brzdy a brzdová světla
budou ovládány automaticky.
(S.390)
●Automaticky se zapnou vnitřní lampičky.
(S.418)
●Automaticky se zapnou varovná světla.
(S.500)
●Vozidla s eCall: Pokud nastane někte-
rá z následujících situací, systém ode-
šle tísňové volání do řídicího centra
eCall, oznámí jim polohu vozidla (bez
nutnosti stisknout tlačítko "SOS")
a operátor se pokusí mluvit s cestují-
cími, aby zjistil závažnost tísňové situ-
ace a potřebnou pomoc. Pokud nejsou
cestující schopni komunikovat, operá-
tor automaticky pokládá volání za
naléhavé a pomáhá při vyslání potřeb-
ných záchranných služeb. (S.63)
• SRS airbag se nafoukne.
• Aktivuje se předepínač bezpečnost-
ních pásů.
• Vozidlo je vystaveno silné kolizi zezadu.
■Podmínky nafouknutí SRS airbagů
(čelní SRS airbagy)
●Čelní SRS airbagy se nafouknou
v případě nárazu, který překročí mez-
ní úroveň (úroveň síly, která odpovídá
čelnímu nárazu do pevné překážky,
která se nepohybuje ani nedeformuje,
rychlostí přibližně 20-30 km/h).
Tato mezní rychlost však bude znatelně
vyšší v následujících situacích:
• Pokud vozidlo narazí do předmětu,
jako je zaparkované vozidlo nebo do-
pravní značka, který se při nárazu
může pohybovat nebo deformovat.
• Při kolizi, kdy se vozidlo dostane pod
jiné vozidlo, např. kolize, při které pře-
dek vozidla podjede pod rám náklad-
ního vozidla.
●V závislosti na typu kolize je možné,
že se budou aktivovat pouze předepí-
nače bezpečnostních pásů.
■Podmínky nafouknutí SRS airbagů
(boční a hlavové SRS airbagy)
●Boční a hlavové SRS airbagy se na-
fouknou v případě nárazu, který pře-
kročí nastavenou mezní úroveň
(úroveň síly, která odpovídá síle nára-
zu vozidla o hmotnosti přibližně
1 500 kg do kabiny vozidla ze směru
kolmého k orientaci vozidla rychlostí
přibližně 20-30 km/h).
●Oba hlavové SRS airbagy se mohou
nafouknout také v případě silné čelní
kolize.

401-1. Pro bezpečné používání
■Podmínky, za kterých se SRS airba-
gy mohou nafouknout, mimo kolizi
Čelní SRS airbagy a hlavové SRS airba-
gy se také mohou na fouknout v případě
silného nárazu do spodní části vozidla. Některé příklady jsou znázorněny na ob-
rázku.
●Náraz do obrubníku , okraje chodníku
nebo tvrdého povrchu
●Pád do díry nebo skok přes hlubokou
díru
●Tvrdý dopad nebo pád
■Typy kolizí, při kterých se nemusí SRS airbagy nafouknout (čelní SRS
airbagy)
Čelní SRS airbagy se obecně nenafouk- nou v případě bočního nebo zadního
nárazu, v případě převrácení nebo čel-
ního nárazu při nízké rychlosti. Jakmile ale kolize jakéhokoliv typu způsobí do-
statečné dopředné z pomalení vozidla,
může dojít k nafouknutí čelních SRS air- bagů.
●Náraz z boku
●Náraz zezadu
●Převrácení vozidla
■Typy kolizí, při kterých se nemusí
SRS airbagy nafouknout (boční a hlavové SRS airbagy)
Boční a hlavové SRS airbagy se nemusí
aktivovat, pokud je vozidlo vystaveno nárazu z boku pod určitými úhly nebo
dojde k nárazu do karoserie vozidla
z boku mimo prostor pro cestující.
●Náraz do karoserie vozidla z boku
mimo prostor pro cestující
●Náraz z boku pod úhlem
Boční SRS airbagy se obecně nena-
fouknou v případě čelního nebo zadního
nárazu, v případě převrácení nebo boč- ního nárazu při nízké rychlosti.
●Náraz zepředu
●Náraz zezadu
●Převrácení vozidla
Hlavové SRS airbagy se obecně nena- fouknou v případě z adního nárazu, v pří-
padě převrácení ne bo v případě bočního
či čelního nárazu při nízké rychlosti.

41
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
●Náraz zezadu
●Převrácení vozidla
■Kdy kontaktovat kteréhokoliv auto- rizovaného prodejce nebo servis
Toyota, nebo jiný spolehlivý servis
V následujících případech bude vozidlo vyžadovat prohlídku a /nebo opravu. Co
nejdříve kontaktujte kteréhokoliv autori-
zovaného prodejce neb o servis Toyota, nebo kterýkoliv sp olehlivý servis.
●Kterýkoliv ze SRS airbagů se nafoukl.
●Přední část vozidla byla poškozena
nebo deformována, nebo byla vysta- vena nehodě, která nebyla tak velká,
aby způsobila nafouknutí čelních SRS
airbagů.
●Část dveří nebo jejich okolní oblast
byla poškozena, deformována nebo proděravěna, nebo bylo vozidlo vysta-
veno nehodě, která nebyla tak velká,
aby způsobila nafouknutí bočních a hlavových SRS airbagů.
●Kryt volantu, palubní deska v blízkosti
airbagu spolujezdce vpředu nebo spodní část přístrojového panelu jsou
poškrábány, popraskány, nebo jsou ji-
nak poškozeny.
●Povrch sedadel s bočními SRS airba-
gy je poškrábán, popraskán, nebo je jinak poškozen.
●Části předních sloupků, zadních sloupků nebo boční ho čalounění stře-
chy obsahující SRS hlavové airbagy,
jsou poškrábány, popraskány, nebo jsou jinak poškozeny.

421-1. Pro bezpečné používání
VÝSTRAHA
■Pokyny pro SRS airbagy
Dodržujte následujíc í pokyny týkající
se SRS airbagů. Jejich nedodržení může způsobit smrt
nebo vážná zranění.
●Řidič a všichni cestující ve vozidle musí být řádně připoutáni svými
bezpečnostními pásy.
SRS airbagy jsou doplňkovým zaří-
zením používaným spolu s bezpeč- nostními pásy.
●SRS airbag řidiče se nafukuje znač-nou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy,
pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu ři-
diče je prvních 50-75 mm nafukování,
pak pokud zaujmete polohu 250 mm od airbagu řidiče, budete spolehlivě
za hranicí nebezpečí. Tato vzdálenost
je měřena od středu volantu k vaší hrudní kosti. Pokud sedíte ve vzdále-
nosti kratší než 250 mm, můžete
změnit svou jízdní polohu několika způsoby:
• Posuňte sedadlo tak daleko doza- du, abyste stále pohodlně dosáhli
na pedály.
• Mírně sklopte opěr adlo. Ačkoliv se
konstrukce vozidel různí, mnoho ři-
dičů může dosáhnout vzdálenosti 250 mm, i když mají sedadlo posu-
nuto úplně vpředu, pouhým naklo-
pením opěradla dozadu. Pokud vám sklopení opěradla znesnadní
výhled na vozovku, použijte ke zvý-
šení vaší polohy pevný, neklouzavý polštář, nebo zvedněte sedadlo, po-
kud má vozidlo tuto funkci.
• Pokud je volant nastavitelný, na- klopte ho dolů. Tím nasměrujete
airbag proti vašemu hrudníku mimo
hlavu a krk.
Sedadlo by mělo bý t nastaveno dle
výše uvedených doporučení, přičemž
stále musíte dosáhnout na pedály, volant a dobře vidět na ovládací prvky
přístrojového panelu.
●SRS airbag spolujezdce vpředu se
také nafukuje značnou silou a může
způsobit smrtelné nebo vážné zra- nění, zvláště tehdy, pokud je spolu-
jezdec vpředu příliš blízko airbagu.
Sedadlo spolujezdce vpředu by mělo být co nejdále od airbagu, jak
je to možné, s opěradlem nastave-
ným tak, aby spolujezdec vpředu seděl vzpřímeně.
●Nesprávně posazení a/nebo při-poutaní kojenci a děti mohou být
nafukujícím se a irbagem zabiti
nebo vážně zraněni. Kojenci nebo děti, kteří jsou příliš malí na to, aby
mohli použít bezpečnostní pás, by
měli být připoutáni pomocí dětské- ho zádržného syst ému. Toyota dů-
razně doporučuje, aby všichni
kojenci nebo děti byli posazeni na zadním sedadle vozidla a řádně při-
poutáni. Zadní s edadla jsou pro
kojence i děti bez pečnější než se- dadlo spolujezdce vpředu. ( S.48)
●Neseďte na okraji sedadla nebo se nenaklánějte nad palubní desku.

43
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
VÝSTRAHA
●Nedovolte dítěti, a by stálo před jed-
notkou čelního SRS airbagu spolu-
jezdce vpředu nebo aby sedělo na kolenou spolujezdce vpředu.
●Nedovolte cestujícím na předním
sedadle držet na kolenou nějaké předměty.
●Nenaklánějte se ke dveřím, k boč-nímu čalounění střechy nebo
k předním, boční m a zadním sloup-
kům.
●Nedovolte nikomu, aby klečel na
sedadle spolujezdce směrem ke dveřím nebo aby dával hlavu nebo
ruce ven z vozidla.
●Neupevňujte nic, ani se nenakláněj- te k oblastem, jako je palubní des-
ka, střed volantu nebo spodní část
přístrojového panelu a dvířka odklá- dací schránky.
Tyto předměty mohou být vymrště-
ny, když se SRS airbagy řidiče, spolujezdce vpředu a kolenní air-
bag nafouknou.
●Neupevňujte nic do oblastí, jako
jsou dveře, čelní sklo, boční okno,
přední nebo zadní sloupek, boční čalounění střechy a přídržné madlo.
(Kromě nálepky s nejvyšší dovole-
nou rychlostí S.524)
●Nezavěšujte ramínka nebo jiné těž-
ké předměty na věšáky oděvů. Všechny tyto předměty mohou být
vymrštěny a mohou způsobit smrt
nebo vážná zranění , když se hlavo- vé SRS airbagy nafouknou.
●Pokud je na místě, kde se nafukuje kolenní SRS airbag , vinylový kryt,
sejměte ho.

441-1. Pro bezpečné používání
VÝSTRAHA
●Nepoužívejte příslušenství sedadel,
které zakrývá části, kde se nafukují
boční SRS airbagy, protože to může překážet nafu kování bočních
SRS airbagů. Takové příslušenství
může bránit správné aktivaci boč- ních SRS airbagů, vyřadit systém
nebo způsobit nah odilé nafouknutí
bočních airbagů, což může způso-
bit smrtelné nebo vážné zranění.
●Nebouchejte nebo netlačte znač-
nou silou do oblastí v okolí součástí SRS airbagů nebo předních dveří.
To by mohlo způsobit poruchu SRS
airbagů.
●Nedotýkejte se žádných součástí
ihned po nafouknutí SRS airbagů, protože mohou být horké.
●Pokud se vám špatně dýchá po na-fouknutí SRS airbagů, otevřete dve-
ře nebo okno, abyste dovnitř pustili
čerstvý vzduch, n ebo opusťte vozi- dlo, pokud je to bezpečné. Oplách-
něte ze sebe všechny zbytkové
látky co nejdříve, abyste zabránili podráždění kůže.
●Pokud jsou oblasti, kde jsou uloženy SRS airbagy, jako jsou kryt volantu
a čalounění předních, středních
a zadních sloupků, poškozeny nebo popraskány, nechte je vyměnit kte-
rýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo kte- rýmkoliv spolehlivým servisem.
■Úpravy a likvidace součástí sys-tému SRS airbagů
Nelikvidujte vozidlo nebo neprováděj-
te žádnou z následujících úprav bez konzultace s kterýmkoliv autorizova-
ným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli- vým servisem. SRS airbagy mohou
selhat nebo se nafouknout nešťast-
nou náhodou, což může způsobit smrtelné nebo vážné zranění.
●Instalace, vyjmutí, rozebírání
a oprava SRS airbagů
●Opravy, úpravy, vyjímání nebo vý-
měna volantu, přístrojového pane- lu, palubní desky, sedadel nebo
jejich čalounění, předních, bočních
a zadních sloupk ů, bočního čalou- nění střechy, p anelů předních dve-
ří, obložení předních dveří nebo
reproduktorů v předních dveřích
●Úpravy na panelu předních dveří
(například udělat do něj otvor)
●Opravy nebo úpravy předních blat-
níků, předního nár azníku nebo boč- ního prostoru pro cestující
●Instalace chráničů mřížky (ochran-né rámy atd.), s něhových radlic
nebo navijáků
●Úpravy systému o dpružení vozidla
●Instalace elektronických zařízení, jako jsou mobilní dvoucestné rádio-
vé systémy (RF vysílač) a přehrá-
vače CD

45
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
Opatření týkající se výfu-
kových plynů
Výfukové plyny obsahují škod-
livé látky pro lidské tělo, pokud
jsou vdechovány.
VÝSTRAHA
Výfukové plyny obs ahují škodlivý kys- ličník uhelnatý (CO), který je bezbar-
vý a bez zápachu. Dodržujte
následující pokyny. Jinak to může způsobi t vniknutí výfu-
kových plynů do vo zidla a může to
vést k nehodě způsobené lehkou zá- vratí, nebo může doj ít ke smrtelnému
nebo vážnému ohrožení zdraví.
■Důležité pokyny během jízdy
●Mějte zadní dveře zavřené.
●Pokud ucítíte výfukové plyny ve vo- zidle, i když jsou zadní dveře zavře-
né, otevřete boční okna a co
nejdříve nechte vozidlo zkontrolo- vat kterýmkoliv autorizovaným pro-
dejcem nebo serv isem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.
■Při parkování
●Pokud je vozidlo ve špatně větra-
ném prostoru nebo v uzavřeném
prostoru, např. v garáži, vypněte hybridní systém.
●Neopouštějte vozidlo s hybridním systémem v činnosti na delší dobu.
Pokud se nelze takové situaci vy-
hnout, zaparkujte vozidlo na otevře- ném prostoru a zkontrolujte, zda
výfukové plyny nevn ikají dovnitř vo-
zidla.
●Nenechávejte h ybridní systém v činnosti na míste ch s nahromadě-
ným sněhem, nebo na místech, kde
sněží. Pokud vzniknou okolo vozi- dla sněhové závěje, když je hybrid-
ní systém v činnosti, výfukové plyny
se mohou nahromadit a vniknout do vozidla.
■Výfukové potrubí
Výfukový systém je potřeba pravidel-
ně kontrolovat. Pokud se na něm vy-
skytují otvory nebo trhliny způsobené korozí, poškození spojů nebo abnor-
mální hluk výfuku, nechte vozidlo
zkontrolovat a opravit kterýmkoliv au- torizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv
spolehlivým servisem.

461-2. Bezpečnost dětí
1-2.Bezpečnost dětí
Indikátor "PASSENGER AIR
BAG"
Indikátory "PASSENGER AIR BAG"
a "ON" (ZAPNUTO) s e rozsvítí, když je
systém airbagu zapnutý, a po cca 60 se-
kundách zhasnou (pouze tehdy, když je
spínač POWER v ZAPNUTO).
Spínač manuálního zapnutí/
vypnutí airbagů
Vložte mechanický klíč do zámku
a otočte jím do polohy "OFF" (VY-
PNUTO).
Indikátor "OFF" se rozsvítí (pouze tehdy,
když je spínač POWER v ZAPNUTO).
■Informace o indikátoru "PASSEN-
GER AIR BAG"
Pokud se vyskytne něk terý z následují-
cích problémů, je možné, že má systém
poruchu. Nechte vozidlo prohlédnout kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
●Indikátor "OFF" nesví tí, když je spínač
manuálního zapnut í/vypnutí airbagů nastaven do "OFF" (VYPNUTO).
●Indikátor se nezmění, když je spínač manuálního zapnut í/vypnutí airbagů
přepnut do "ON" nebo "OFF".
Systém manuálního za-
pnutí/vypnutí airbagů
Tento systém deaktivuje airbag
spolujezdce vpředu.
Airbag deaktivujte pouze teh-
dy, když používáte dětský zá-
držný systém na sedadle
spolujezdce vpředu.
Součásti systému
A
B
'HDNWLYDFHDLUEDJ
$SURVSR
OXMH]GFHYS
HGX

47
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Z bezpečnostních dův odů instalujte dětský zádržný systém vždy na zadní
sedadlo. Jestliže nemůže být použito
zadní sedadlo, můžete použít přední sedadlo, pokud je systém manuálního
zapnutí/vypnutí airbagů nastaven na
"OFF" (VYPNUTO).
Je-li systém manuálního zapnutí/vy- pnutí airbagů ponechán zapnutý (ON),
silný náraz nafukujícího se airbagu
může způsobit vážná zranění nebo smrt.
■Když na sedadle spolujezdce vpředu není nainstalován dětský
zádržný systém
Zajistěte, aby syst ém manuálního za- pnutí/vypnutí airbagů byl nastaven na
"ON" (ZAPNUTO).
Je-li ponechán vypnutý (OFF), v pří- padě nehody se airbagy nenafouk-
nou, což může vést k vážným
zraněním nebo i ke smrti.
Jízda s dětmi
Dodržujte následující pokyny,
když jsou ve vozidle děti.
Pro připoutání dítěte používejte
patřičný dětský zádržný systém,
dokud dítě nebude dostatečně
velké, aby mohlo ř ádně používat
bezpečnostní pásy ve vozidle.
 Je doporučeno, aby děti seděly
na zadních sedadlech, aby se
zabránilo náhodnému kontaktu
s řadicí pákou, spínačem stěra-
čů atd.
 Použijte dětskou pojistku zadních
dveří nebo spínač blokování
oken, abyste zabránili dětem
otevírat dveře během jízdy nebo
náhodnému ovládání elektricky
ovládaných oken. ( S.205, 247)
 Nenechávejte malé děti ovládat
zařízení, které může zachytit
nebo sevřít části těla, jako jsou
elektricky ovládaná okna, kapo-
ta, zadní dveře, sedadla atd.
VÝSTRAHA
■Když jsou ve vozidle děti
Nikdy ve vozidle nenechávejte děti
bez dozoru a nikdy nedovolte dětem, aby měly nebo používaly klíč.
Děti by mohly vozidlo nastartovat
nebo zařadit na vozidle neutrál. Je zde také nebezpečí, že se děti mohou
zranit při hraní s bočními okny, pano-
ramatickým střešním oknem (je-li ve výbavě), nebo jiným vybavením vozi-
dla. Navíc, nárůst t epla nebo extrém-
ně nízké teploty uvnitř vozidla mohou být pro děti smrtelné.

481-2. Bezpečnost dětí
Zapamatujte si: S.48
Když používáte dětský zádržný sys-
tém: S.50
Kompatibilita dětského zádržného
systému pro jednotlivá místa k se-
zení: S.52
Způsob instalace dětského zádržné-
ho systému: S.58
• Upevnění pomocí bezpečnostní-
ho pásu: S.59
• Upevnění pomocí spodních úchy-
tů ISOFIX: S.61
• Použití úchytu horního řemenu:
S.62
Mějte na paměti a dodržujte varo-
vání, stejně jako zákony a předpi-
sy pro dětské zádržné systémy.
Používejte dětský zádržný sys-
tém, dokud dítě nebude dostateč-
ně velké, aby mohlo použít
bezpečnostní pásy ve vozidle.
Vyberte si dětský zádržný systém
odpovídající věku a velikosti dí-
těte.
Mějte na paměti, že ne všechny
dětské zádržné systémy jsou vhod-
né pro všechna vozidla.
Před použitím nebo koupí dětské-
ho zádržného systému zkontroluj-
te kompatibilitu dětského
zádržného systému s místy k se-
zení. (S.52)
Dětské zádržné systémy
V této příručce jsou popsány
pokyny, které je nutné dodržet
před instalací dětského zádrž-
ného systému, různé typy dět-
ských zádržných systémů,
stejně jako způsoby instalace
atd.
Když jedete s malými dětmi,
které nemohou řádně použí-
vat bezpečnostní pás, použijte
dětský zádržný systém. Z dů-
vodu bezpečnosti dětí instaluj-
te dětský zádržný systém na
zadní sedadlo. Dodržujte způ-
sob instalace, který je v in-
strukční příručce dodané
k zádržnému systému.
Je doporučeno používat origi-
nální dětský zádržný systém
Toyota, protože je bezpečnější
pro použití v tomto vozidle.
Originální dětské zádržné sys-
témy Toyota jsou vyrobeny
speciálně pro vozidla Toyota.
Mohou být zakoupeny u pro-
dejce Toyota.
Obsah
Zapamatujte si
