TOYOTA RAV4 PLUG-IN HYBRID 2022 Návod na použití (in Czech)

49
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
VÝSTRAHA
■Když jedete s dítětem
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Pro účinnou ochranu při autoneho-
dách a náhlých zastaveních musí
být dítě řádně př ipoutáno použitím
bezpečnostních pásů nebo dětské- ho zádržného systému, který je
správně nainstalován. Podrobnosti
o instalaci - viz příručka dodaná k dětskému zádržnému systému.
Obecné pokyny k instalaci jsou
uvedeny v této příručce.
●Toyota důrazně doporučuje použití
řádného dětského zádržného sys- tému, který odpovídá hmotnosti
a velikosti dítěte, instalovaného na
zadním sedadle. Podle statistiky dopravních nehod je pro dítě bez-
pečnější, pokud je připoutáno na
zadním sedadle než na předním sedadle.
●Držení dítěte ve v aší náruči, nebo v náruči někoho jiného, není náhra-
dou dětského zád ržného systému.
Při nehodě může být dítě namáčk- nuto na čelní sklo nebo mezi držící
osobu a interiér vozidla.
■Zacházení s dětským zádržným
systémem
Pokud není dětský zádržný systém řádně upevněn na mí stě, dítě nebo
jiní cestující mohou být v případě náh-
lého zabrzdění, náhlého zatočení nebo nehody vážně zraněni nebo
i zabiti.
●Pokud vozidlo utrpělo silný náraz
při nehodě atd., je možné, že dět-
ský zádržný systém má poškození, které není snadno v iditelné. V tako-
vých případech zádržný systém
znovu nepoužívejte.
●V závislosti na dětském zádržném systému může být instalace obtížná
nebo nemožná. V těchto případech
zkontrolujte, zda j e dětský zádržný systém vhodný pro i nstalaci ve vo-
zidle ( S.52). Poté, co si pozorně
přečtete způsob upevnění dětského zádržného systému v této příručce,
stejně jako v příručce dodané k dět-
skému zádržnému systému, ujistě- te se, že instaluj ete a dodržujete
pravidla pro používání.
●Nechávejte dětský zádržný systém
řádně připevněný na sedadle, i když
ho nepoužíváte. Neukládejte dětský zádržný systém nez ajištěný do pro-
storu pro cestující.
●V případě, že je nutné odpojit dět-
ský zádržný systém, vyjměte ho
z vozidla nebo ho uložte bezpečně do zavazadlového prostoru.

501-2. Bezpečnost dětí
■Když instalujete dětský zádrž-
ný systém na s edadlo spolu-
jezdce vpředu
Z důvodu bezpečnosti dítěte insta-
lujte dětský zádržný systém na zad-
ní sedadlo. Když je instalace
dětského zádržného systému na se-
dadlo spolujezdce vpředu nevyhnu-
telná, seřiďte sedadlo následovně
a nainstalujte dětský zádržný systém.
 Seřiďte úhel opěradla do nejvíce
vzpřímené polohy.
Když instalujete dět skou sedačku orien-
tované dopředu, pokud je mezi dětskou sedačkou a opěradlem mezera, seřiďte
úhel opěradla tak, až bude dosaženo
dobrého kontaktu.
 Posuňte přední sedadlo úplně
dozadu. Pokud může být výška
sedadla spolujezdce seřízena,
posuňte ho do nejvyšší polohy.
 Pokud opěrka hlavy překáží in-
stalaci dětského zádržného sys-
tému, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy.
Když používáte dětský zá-
držný systém
VÝSTRAHA
■Když používáte dětský zádržný
systém
Dodržujte následující pokyny. Jejich nedodržení může způsobit smrt
nebo vážná zranění.
●Nikdy nepoužívejt e dětský zádržný
systém orientovaný dozadu na se-
dadle spolujezdce vpředu, když je
spínač manuálního zapnutí/vypnutí airbagů zapnutý (ON). ( S.46)
Síla rychlého nafouknutí airbagu
spolujezdce vpředu může v případě nehody dítěti způsobit smrtelné
nebo vážné zranění.
●Na sluneční cloně na straně spolu-
jezdce je štítek upozorňující na to,
že je zakázáno př ipevňovat dětský zádržný systém orientovaný doza-
du na sedadlo spolujezdce vpředu.
Podrobnosti o štítku jsou zobrazeny na obrázku níže.

51
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
VÝSTRAHA
VÝSTRAHA
●Dětský zádržný systém orientovaný
dopředu umístěte na přední seda-
dlo pouze tehdy, když je to nevy- hnutelné. Když ins talujete dětskou
sedačku orientovanou dopředu na
sedadlo spolujezdce vpředu, po- suňte sedadlo úplně dozadu. Jinak
by to mohlo při nafouknutí airbagů
způsobit smrt neb o vážná zranění.
●Nedovolte dítěti, ani v případě, že
sedí v dětském z ádržném systému,
aby naklánělo hlavu nebo jiné části těla ke dveřím, nebo do oblasti
sedadla, předních nebo zadních
sloupků nebo bočních částí střechy,
odkud se nafukuj í boční nebo hla- vové SRS airbagy. Nafouknutí boč-
ních a hlavových SRS airbagů je
nebezpečné a náraz by mohl způ- sobit smrtelné ne bo vážné zranění
dítěte.
●Pokud je instalována sedačka pro
větší dítě, zajistět e, aby byl ramen-
ní pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dí-
těte, ale ne tak, aby mu padal z ra-
mene.
●Používejte dětský zádržný systém
odpovídající věku a velikosti dítěte a nainstalujte ho na zadní sedadlo.

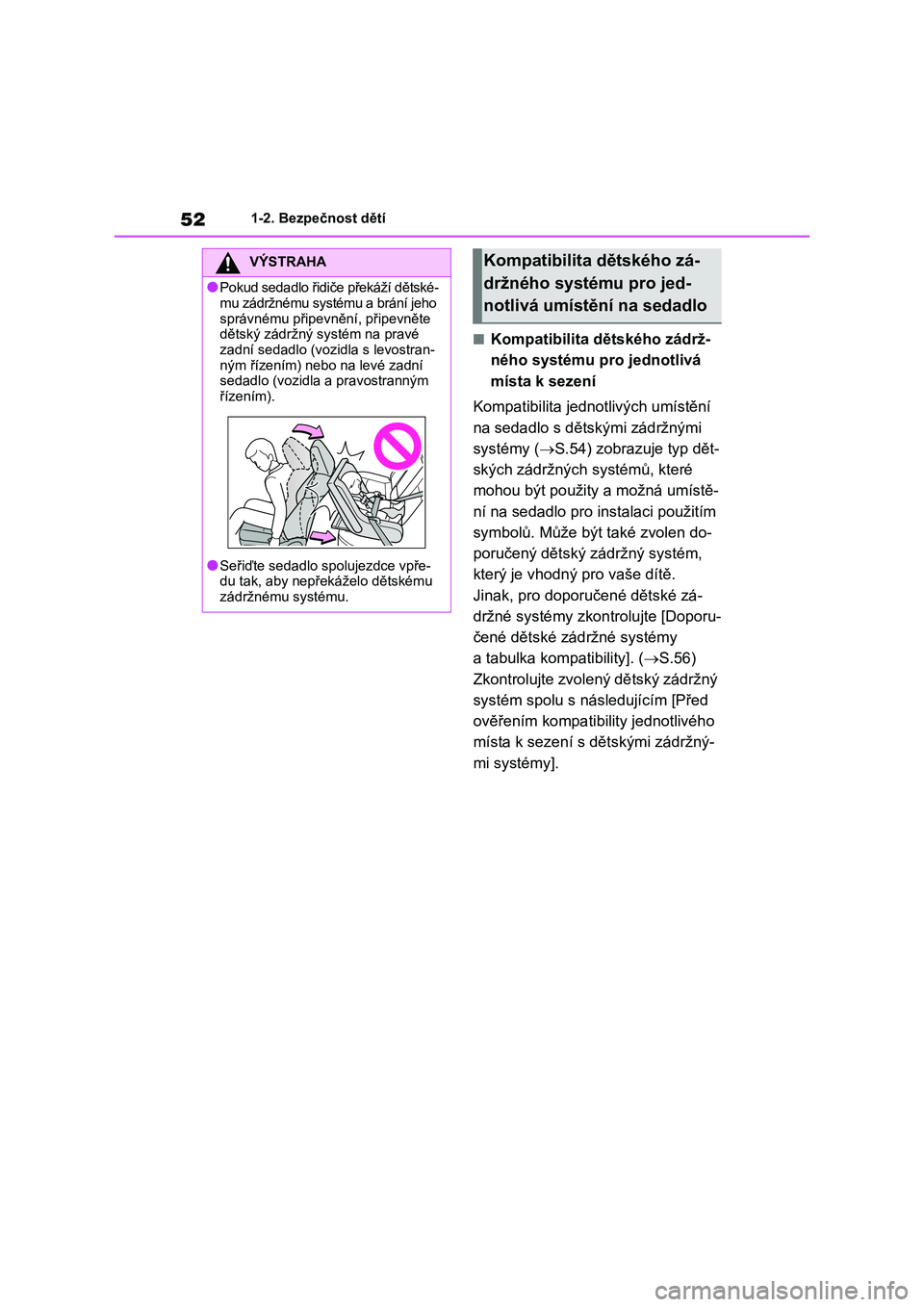

521-2. Bezpečnost dětí
■Kompatibilita dětského zádrž-
ného systému pro jednotlivá
místa k sezení
Kompatibilita jedno tlivých umístění
na sedadlo s dětskými zádržnými
systémy ( S.54) zobrazuje typ dět-
ských zádržných systémů, které
mohou být použity a možná umístě-
ní na sedadlo pro instalaci použitím
symbolů. Může být také zvolen do-
poručený dětský zádržný systém,
který je vhodný pro vaše dítě.
Jinak, pro doporučené dětské zá-
držné systémy zkontrolujte [Doporu-
čené dětské zádržné systémy
a tabulka kompatibility]. ( S.56)
Zkontrolujte zvolený dětský zádržný
systém spolu s následujícím [Před
ověřením kompatibi lity jednotlivého
místa k sezení s dětskými zádržný-
mi systémy].
VÝSTRAHA
●Pokud sedadlo řidiče překáží dětské-
mu zádržnému systé mu a brání jeho
správnému připevnění, připevněte dětský zádržný systém na pravé
zadní sedadlo (vozi dla s levostran-
ným řízením) ne bo na levé zadní sedadlo (vozidla a pravostranným
řízením).
●Seřiďte sedadlo spolujezdce vpře- du tak, aby nepřekáželo dětskému
zádržnému systému.
Kompatibilita dětského zá-
držného systému pro jed-
notlivá umístění na sedadlo

53
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Před ověřením kompatibility
jednotlivého umístění na seda-
dlo s dětskými zádržnými sys-
témy
1 Kontrola standardů dětského zá-
držného systému.
Používejte dětský zádržný sys-
tém, který vyhovuje UN(ECE)
R44*1 nebo UN(ECE) R129*1, 2.
Následující schvalovací značka
je vyobrazena na dětských zá-
držných systémech, které jsou
vyhovující.
Zkontrolujte schvalovací značku
připevněnou na dětském zádrž-
ném systému.
Příklad zobrazeného čísla předpisu
Schvalovací značka UN(ECE)
R44*3
Ukazuje rozsah hmotnosti dítěte,
odpovídající schvalovací značce
UN(ECE) R44.
Schvalovací značka UN(ECE)
R129*3
Ukazuje rozsah výšky dítěte,
a také příslušné hmotnosti, od-
povídající schvalovací značce
UN(ECE) R129.
2 Kontrola kategorie dětského zá-
držného systému.
Zkontrolujte schva lovací značku
dětského zádržného systému,
abyste zjistili, pro kterou z násle-
dujících kategorií je dětský zá-
držný systém vhodný.
Pokud máte jak ékoliv pochyb-
nosti, zkontrolujte uživatelskou
příručku dodanou s dětským zá-
držným systémem nebo kontak-
tujte dodavatele dětského
zádržného systému.
• "universal"
• "semi-universal"
• "restricted"
• "vehicle specific"
*1: UN(ECE) R44 a UN(ECE) R129 jsou
předpisy OSN pro dětské zádržné
systémy.
*2: Dětské zádržné systémy uvedené
v tabulce nemusí být dostupné mimo
oblast EU.
*3: Zobrazená značka se může lišit v zá-
vislosti na výrobku.
A
B

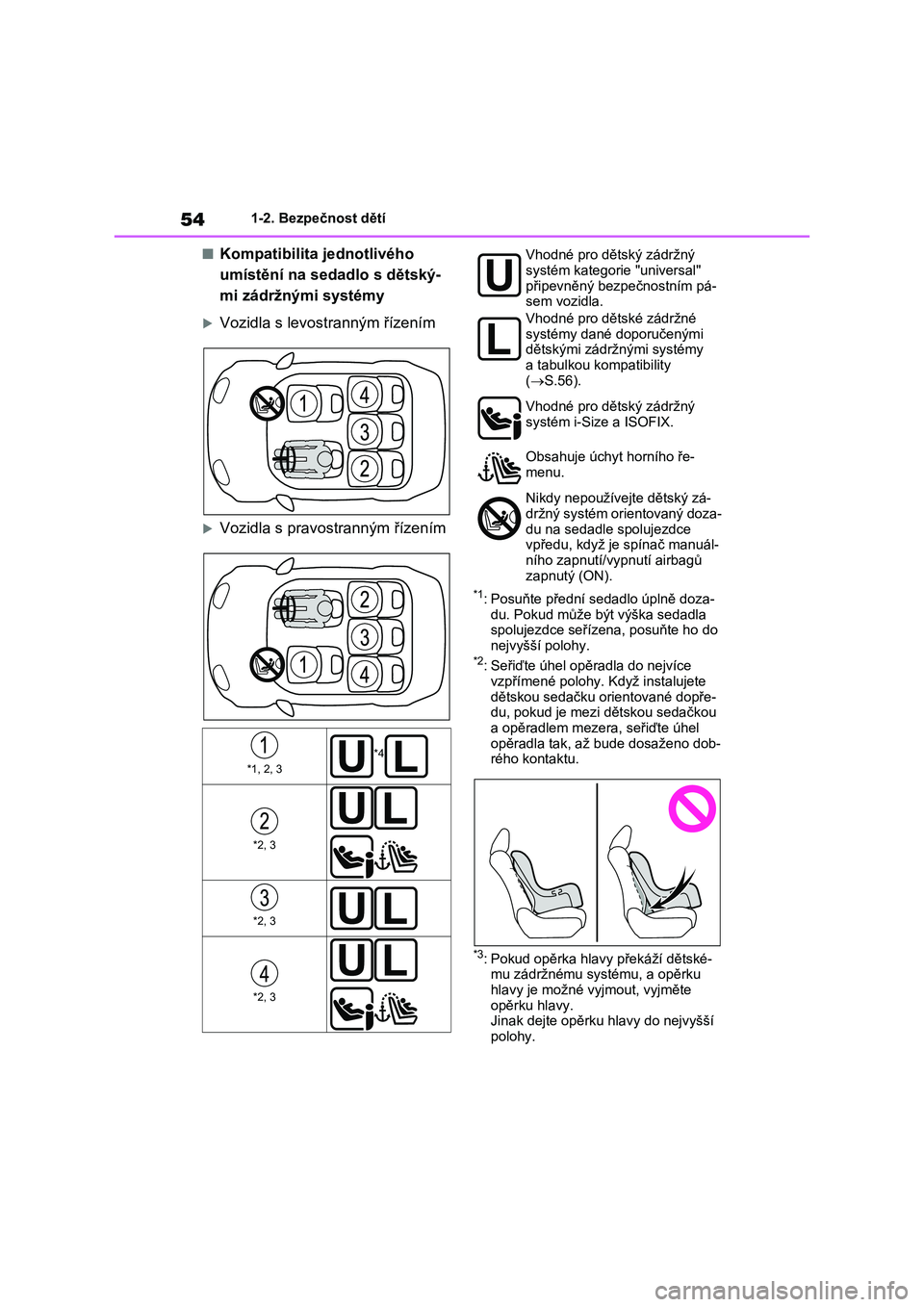

541-2. Bezpečnost dětí
■Kompatibilita jednotlivého
umístění na sedadlo s dětský-
mi zádržnými systémy
Vozidla s levostranným řízením
Vozidla s pravos tranným řízením
*1: Posuňte přední sedadlo úplně doza- du. Pokud může b ýt výška sedadla
spolujezdce seřízena, posuňte ho do
nejvyšší polohy.*2: Seřiďte úhel opěradla do nejvíce
vzpřímené polohy. Když instalujete
dětskou sedačku orientované dopře- du, pokud je mezi dětskou sedačkou
a opěradlem mezera, seřiďte úhel
opěradla tak, až bude dosaženo dob- rého kontaktu.
*3: Pokud opěrka hlavy překáží dětské-mu zádržnému systému, a opěrku
hlavy je možné v yjmout, vyjměte
opěrku hlavy. Jinak dejte opěrku hlavy do nejvyšší
polohy.
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Vhodné pro dě tský zádržný systém kategorie "universal"
připevněný bezpečnostním pá-
sem vozidla.
Vhodné pro dětské zádržné
systémy dané doporučenými dětskými zádržnými systémy
a tabulkou kompatibility
( S.56).
Vhodné pro dě tský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního ře- menu.
Nikdy nepoužívejte dětský zá-
držný systém orientovaný doza-
du na sedadle spolujezdce vpředu, když je spínač manuál-
ního zapnutí/vypnutí airbagů
zapnutý (ON).

55
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
*4: Používejte pouze dětský zádržn ý systém orientovaný dopředu, když je spínač
manuálního zapnutí/vypnu tí airbagů zapnutý (ON).
■Podrobné informace pro instalaci dětských zádržných systémů
Dětské zádržné systémy ISOFIX jso u rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v místech k sezení pro "u pevnění"
uvedené v tabulce výše. Druh "upe vnění" zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (neb o po-
kud nemůžete najít informace v n íže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětskéh o zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
Místo k sezení
Číslo polohy sedadlaSpínač manuálního
zapnutí/vypnutí
airbagů
ONOFF
Místo k sezení vhodné pro uni-
verzální připoutání pásem
(Ano/Ne)
Ano
Pouze orientace dopředu
AnoAnoAnoAno
Místo k sezení i -Size (Ano/Ne)NeNeAnoNeAno
Místo k sezení vhodné pro
upevnění sedačky orientované
do strany (L1/L2/Ne)
NeNeNeNeNe
Vhodné pro upevnění sedač-
ky orientované dozadu
(R1/R2X/R2/R3/Ne)
NeNeR1, R2X,
R2, R3NeR1, R2X,
R2, R3
Vhodné pro upevnění sedač-
ky orientované dopředu
(F2X/F2/F3/Ne)
NeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevnění sedač-
ky pro větší dítě (B2/B3/Ne)NeNeB2, B3NeB2, B3

561-2. Bezpečnost dětí
■Doporučené dětské zádržné systémy a tabulka kompatibility
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
UpevněníPopis
F3Dětské zádržné systémy ori entované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou
výškou
F2XDětské zádržné systémy ori entované dopředu se sníženou výškou
R3Dětské zádržné systémy orien tované dozadu s plnou velikostí
R2Dětské zádržné systémy orientované dozadu se sníženou veli-
kostí
R2XDětské zádržné systémy orien tované dozadu se sníženou veli-
kostí
R1Kojenecká sedačka orientovaná dozadu
L1Kojenecká sedačka (carrycot) o rientovaná na levou stranu
L2Kojenecká sedačka (carrycot) orientovaná na pravou stranu
B2Sedačka pro větší děti
B3Sedačka pro větší děti
Skupiny hmotností
Doporučený
dětský zádržný
systém
Místo k sezení
Spínač manuálního
zapnutí/vypnutí
airbagů
ONOFF
0, 0+ Do 13 kgG0+, BABY SAFE PLUS (Ano/Ne)NeAnoAnoAnoAno
I
9 až 18 kg
TOYOTA DUO
PLUS (Ano/Ne)
Ano
Pouze při- pevnění pásem
Ano
Pouze při- pevnění pásem
Ano
Ano
Pouze připev- nění pásem
Ano
II, III 15 až 36 kg
KIDFIX XP SICT (Ano/Ne)
Ano
Pouze při- pevnění pásem
Ano
Pouze při-pevnění pásem
AnoNeAno
MAXI PLUS (Ano/Ne)
Ano
Pouze při- pevnění pásem
Ano
Pouze při-pevnění pásem
AnoNeAno

57
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Když upevňujete některé typy dět-
ských zádržných systémů na zadní
sedadlo, nemusí být možné řádně
použít bezpečnostní pásy v polo-
hách vedle dětsk ého zádržného
systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účin-
nost bezpečnostního pásu. Ujistěte
se, že váš bezpe čnostní pás pro-
chází pohodlně přes vaše rameno
a dole přes boky. Pokud tomu tak
není, nebo pokud pás překáží dět-
skému zádržnému systému, pře-
suňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtel-
nému nebo k vážnému zranění.
 Když instalujete dětskou sedač-
ku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřeká-
želo dítěti nebo dětskému zádrž-
nému systému.
 Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží o pěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
 Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem
pásu dětské sedačky, posuňte
sedák dopředu.
 Když instalujete sedačku pro vět-
ší dítě, pokud je dítě ve vašem
dětském zádržn ém systému ve
velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější
polohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před
vodítkem pásu dětské sedačky,
posuňte sedák dopředu.

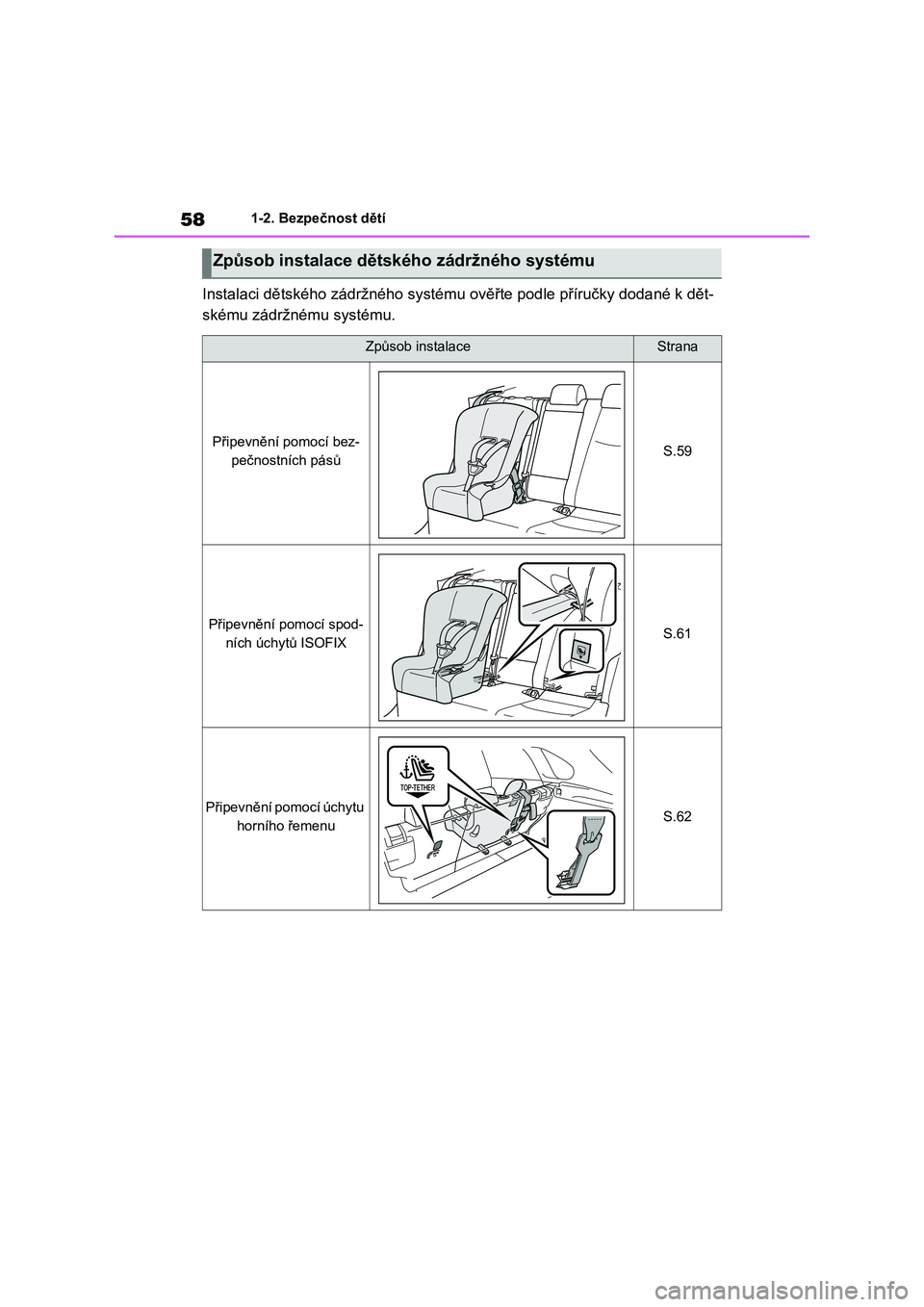

581-2. Bezpečnost dětí
Instalaci dětského zádržného systému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.59
Připevnění pomocí spod-
ních úchytů ISOFIXS.61
Připevnění pomocí úchytu
horního řemenuS.62
