Page 331 of 378

331
6
Supras instruktionsbok 6-1. MOBILITET
MOBILITET
Batteriladdare som specialutveck-
lats för din bil och som är lämpliga
för nätverket i bilen kan erhållas
från en auktoriserad Toyota-återför-
säljare eller Toyota
-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
Efter ett elavbrott behöver viss ut-
rustning återställas, individuella in-
ställningar kan även behöva
uppdateras, t.ex.:
Minnesfunktionen: spara positio-
nerna på nytt.
Tid: uppdatering
Datum: uppdatering
Batterier som innehåller batterisyra
ska transporteras och lagras i upp-
rätt läge. Skydda batterierna från
att välta under transport. Säkringarna är placerade på olika
platser i bilen.
Säkringarna är placerade i kupén,
bakom panelen till fotutrymmet
framför framsätespassagerarens
plats.
Lossa fästen, pil och öppna pane-
len.
Säkringarna är placerade bakom
ett lock på bagagerummets högra
sida.
Batteriladdare
Elavbrott
Avyttring av det gamla
batteriet
Gamla batterier kan avytt-
ras hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller an-
nan verkstad med motsva-
rande kvalifikationer, eller
lämna in dem på en god-
känd uppsamlingsplats.
Säkringar
Allmänt
Säkerhetsinformation
VARNING
Felaktiga eller lagade säkringar kan
överbelasta elektriska ledningar och
komponenter. Brandfara! Säkringar
får varken lagas eller bytas mot säk-
ringar med annan färg eller annat am-
peretal.
I kupén
I bagagerummet
OM99V74SE.book Page 331 Tues day, December 10, 2019 1:11 PM
Page 332 of 378

332
Supras instruktionsbok6-1. MOBILITET
Lås upp locket på höger sidokläd-
sel, pil
1, och öppna, pil 2. Det finns andra säkringsboxar i bi-
len. Om fel skulle
uppstå ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer.
Toyota rekommenderar att säkring-
ar ska bytas av en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
BDC
Övriga säkringsboxar
Byta säkringar
Information om säkringar
OM99V74SE.book Page 332 Tues day, December 10, 2019 1:11 PM
Page 333 of 378

333
6
Supras instruktionsbok 6-1. MOBILITET
MOBILITET

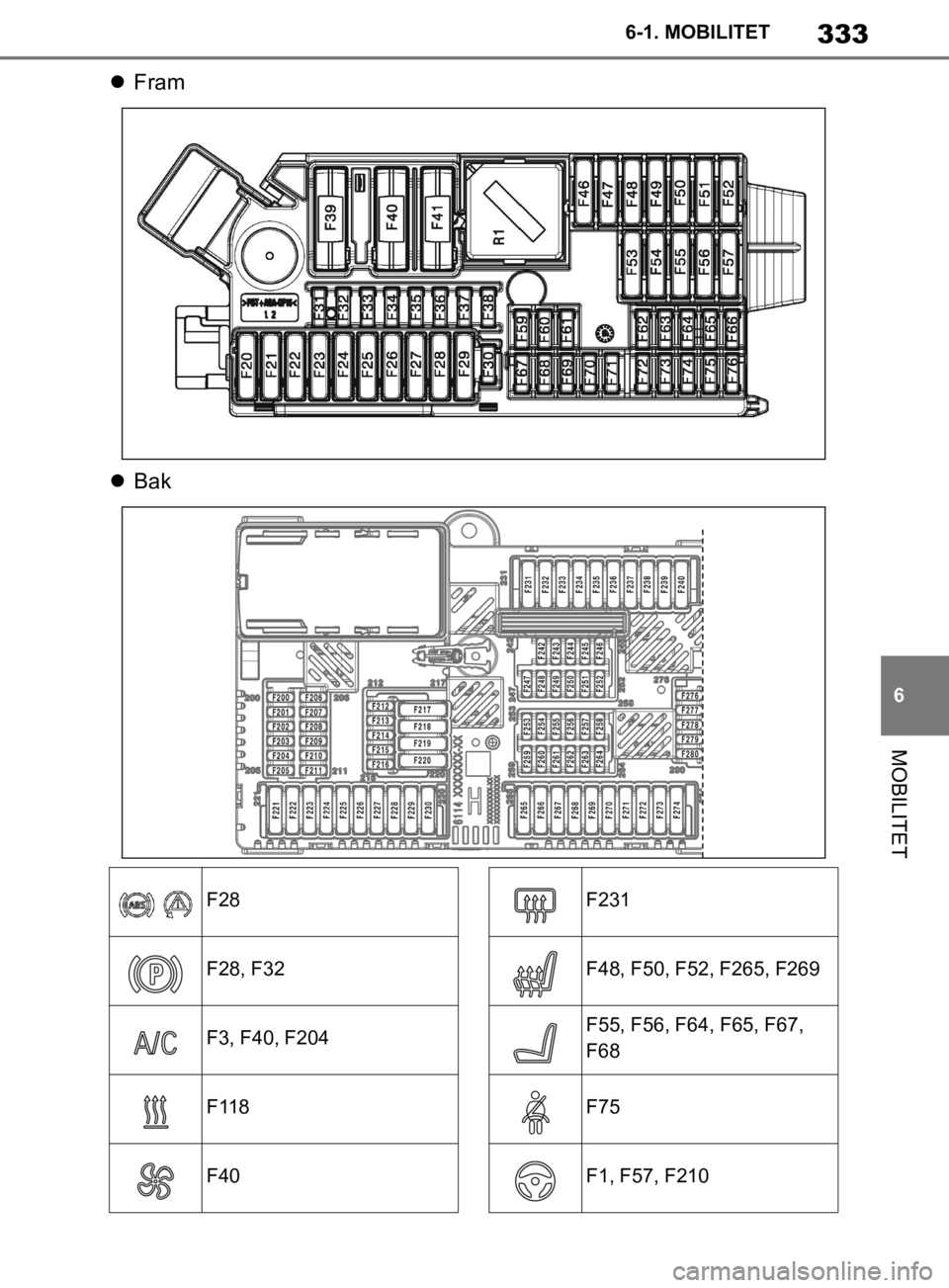

Fram
Bak
F28
F28, F32
F3, F40, F204
F 11 8
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F65, F67,
F68
F75
F1, F57, F210
OM99V74SE.book Page 333 Tues day, December 10, 2019 1:11 PM
Page 334 of 378

334
Supras instruktionsbok6-1. MOBILITET

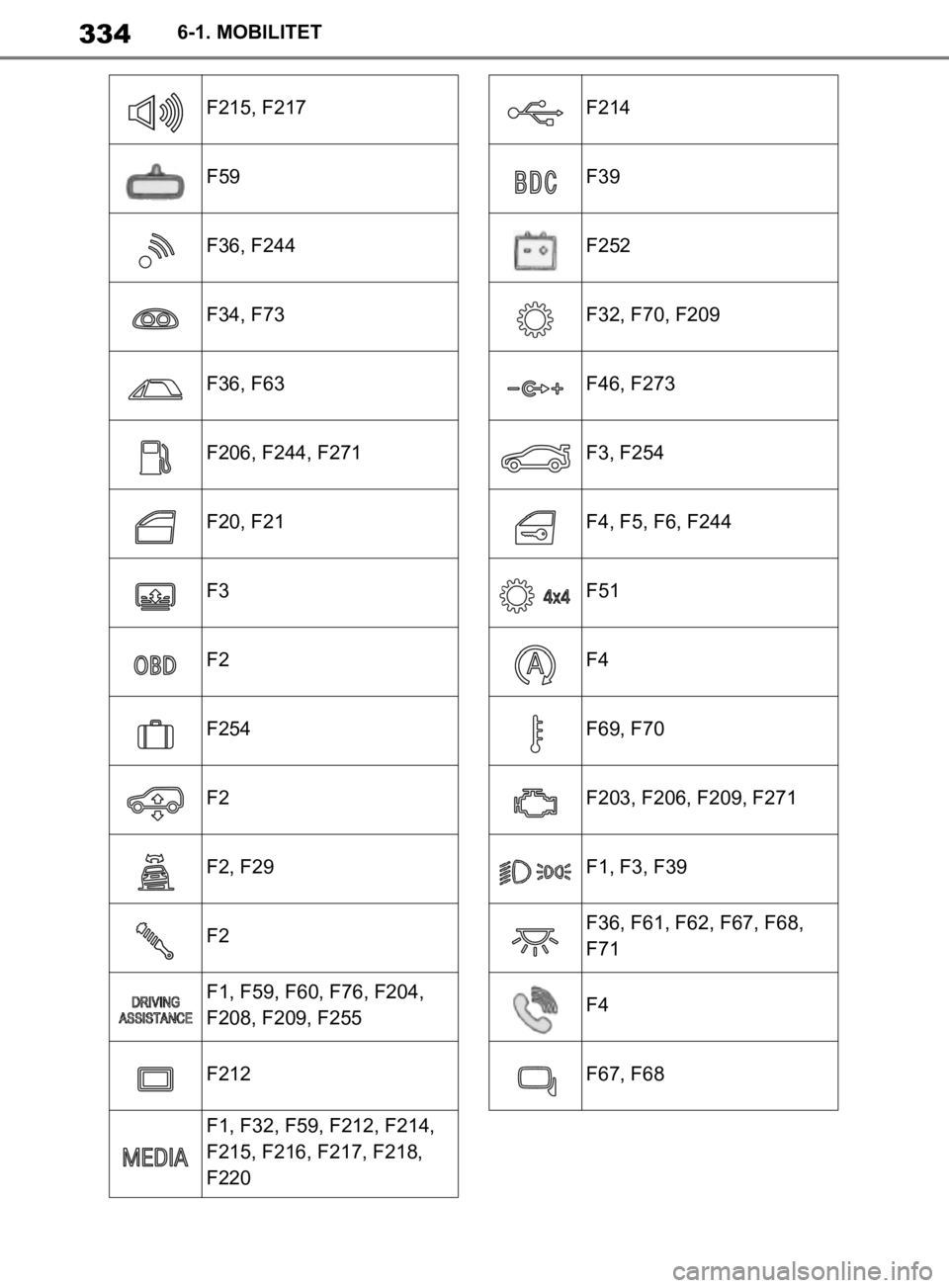

F215, F217
F59
F36, F244
F34, F73
F36, F63
F206, F244, F271
F20, F21
F3
F2
F254
F2
F2, F29
F2
F1, F59, F60, F76, F204,
F208, F209, F255
F212
F1, F32, F59, F212, F214,
F215, F216, F217, F218,
F220
F214
F39
F252
F32, F70, F209
F46, F273
F3, F254
F4, F5, F6, F244
F51
F4
F69, F70
F203, F206, F209, F271
F1, F3, F39
F36, F61, F62, F67, F68,
F71
F4
F67, F68
OM99V74SE.book Page 334 Tues
day, December 10, 2019 1:11 PM
Page 335 of 378

335
6
Supras instruktionsbok 6-1. MOBILITET
MOBILITET

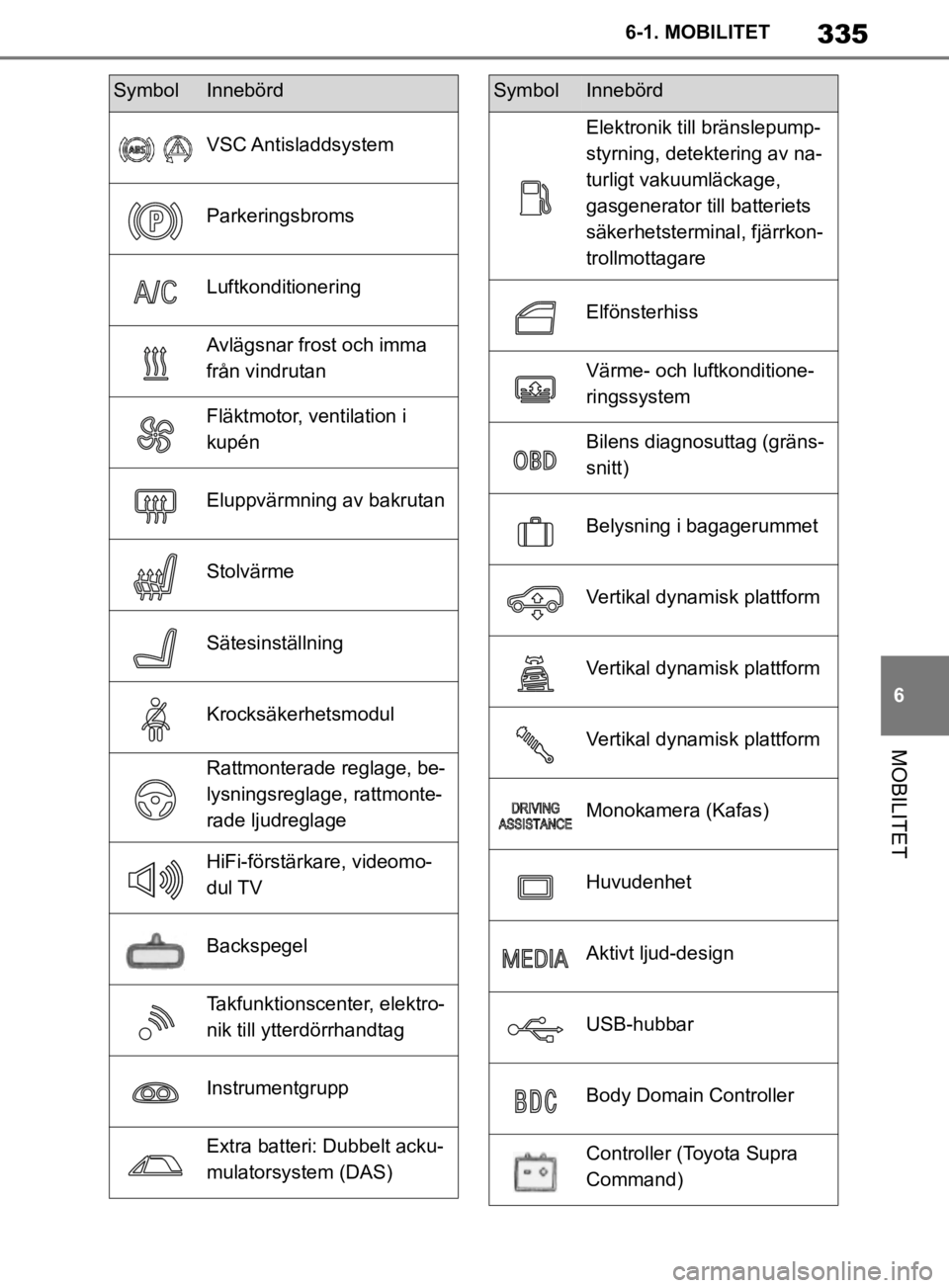

SymbolInnebörd
VSC Antisladdsystem
Parkeringsbroms
Luftkonditionering
Avlägsnar frost och imma
från vindrutan
Fläktmotor, ventilation i
kupén
Eluppvärmning av bakrutan
Stolvärme
Sätesinställning
Krocksäkerhetsmodul
Rattmonterade reglage, be-
lysningsreglage, rattmonte-
rade ljudreglage
HiFi-förstärkare, videomo-
dul TV
Backspegel
Takfunktionscenter, elektro-
nik till ytterdörrhandtag
Instrumentgrupp
Extra batteri: Dubbelt acku-
mulatorsystem (DAS)
Elektronik till bränslepump-
styrning, detektering av na-
turligt vakuumläckage,
gasgenerator till batteriets
säkerhetsterminal, fjärrkon-
trollmottagare
Elfönsterhiss
Värme- och luftkonditione-
ringssystem
Bilens diagnosuttag (gräns-
snitt)
Belysning i bagagerummet
Vertikal dynamisk plattform
Vertikal dynamisk plattform
Vertikal dynamisk plattform
Monokamera (Kafas)
Huvudenhet
Aktivt ljud-design
USB-hubbar
Body Domain Controller
Controller (Toyota Supra
Command)
SymbolInnebörd
OM99V74SE.book Page 335 Tues
day, December 10, 2019 1:11 PM
Page 336 of 378

336
Supras instruktionsbok6-1. MOBILITET
I detta kapitel beskrivs all tillgänglig
standardmässig och landsspecifik
utrustning samt specialutrustning
för modellserien. Det kan därför fin-
nas beskrivningar av
utrustning och
funktioner som inte är installerade i
din bil, t.ex. på grund av vald till-
valsutrustning eller utförande för
landet. Detta gäller även säkerhets-
relaterade funktioner och system.
Följ tillämpliga lagar och regelverk
vid användning av respektive funk-
tion och system.
Elektrisk fläkt (luftkylning),
kontrollerad differentialspärr
12V-uttag, cigarettändare
Belysning i bagagerummet
Dörrlås, elektronik till ytter-
dörrhandtag, telematisk
kommunikationsenhet
Elektronisk växellådsstyr-
ning
Telematisk kommunikations-
enhet, elektronik till ytter-
dörrhandtag
Elektrisk fläkt, bakre ström-
fördelare
Motorstyrning
Rattmonterade reglage, be-
lysningsreglage, säkringsdo-
sa/elcentral (BDC)
Kontrollpaneler på mittkon-
sol, belysning i handskfack,
kupébelysning, solskydds-
belysning, backspegel, väx-
elväljare
Telematisk kommunikations-
enhet, elektronik till ytter-
dörrhandtag på
passagerarsidan
Huvudreglage till fönsterhis-
sar på förardörr, backspegel
SymbolInnebördAssistans vid haveri
Utrustning i bilen
Om en funktionsstörning
uppstår under körning
VARNING
Om en funktionsstörning uppstår un-
der körning ska du omedelbart stanna
bilen på en säker plats.
OM99V74SE.book Page 336 Tues day, December 10, 2019 1:11 PM
Page 337 of 378

337
6
Supras instruktionsbok 6-1. MOBILITET
MOBILITET
VARNING
Om en varningslampa tänds eller blin-
kar, eller om ett varningsmeddelande
visas ska du omedelbart stanna bilen
på en säker plats. Öppna inte motor-
huven för att kontrollera motorn. Den
heta ångan kan orsaka svåra skador
och brännsår. Om ett varningsmedde-
lande visas ska du utföra nödvändiga
åtgärder enligt meddelandet som vi-
sas eller beskrivningen i bilens in-
struktionsbok.
Dessa varningsmeddelanden indike-
rar att en funktionsstörning har upp-
stått i ett system eller en funktion i
bilen. Om du fortsätter att köra bilen
kan motorn plötsligt stanna vilket kan
leda till en olycka
. Dessutom, även
om inga varningslampor är tända eller
inga meddelanden visas, om inga
onormala ljud, lukter eller vibrationer
detekteras, eller om motorn plötsligt
stannar, ska du inte öppna motorhu-
ven för att kontrollera motorn utan
kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
VARNING
Om du hör ett högt ljud eller känner
av en stöt under bilen när du kör ska
du omedelbart stanna på en säker
plats.
När du har stannat bilen på en säker
plats ska du kontrollera om någon
bromsvätska, olja eller annan vätska
läcker ut under bilen. Om vätskeläc-
kage har uppstått ska du omedelbart
sluta köra bilen och låta den kontroll-
eras av en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Broms- och bränslerör löper under
golvet på bilen. Om något av dessa
rör är skadat kan bromsarna upphöra
att fungera, eller läckande bränsle
kan antändas och orsaka brand.
VARNING
Om motorn skulle stanna under kör-
ning tänds ett antal varningslampor.
Beroende på bilens specifikationer
kan servobromssystemet och servo-
styrningen upphöra att fungera. I så-
dant fall kan bromskraften reduceras
och ratten blir svårare att vrida. Trots
att bromsarnas funktion och styr-
ningsfunktionen inte är helt borta
krävs starkare än normal ansträng-
ning att använda dem. Stanna bilen
på en säker plats snarast möjligt.
OM99V74SE.book Page 337 Tues day, December 10, 2019 1:11 PM
Page 338 of 378

338
Supras instruktionsbok6-1. MOBILITET
Om du har varit inblandad i en kolli-
sion ska du göra följande:
1
Lämna bilen genast och förflytta
dig till en säker plats för att und-
vika sekundära kollisioner.
Stäng av motorn med
stop/start-knappen för att hin-
dra att bilen fattar eld. Om
krockkuddarna har lösts ut kan
delar i krockkuddesystemet bli
extremt heta. Undvik att röra vid
sådana delar med händerna el-
ler med någon del av kroppen.
2 Om någon har blivit skadad ska
du kontakta räddningstjänsten
och begära assistans. Om per-
sonen inte har några synliga ut-
vändiga skador men kan ha fått
huvudskador ska luftvägarna
hållas öppna medan personen
flyttas så lite som möjligt. Om
det finns risk för att bilen kan ut-
sättas för en sekundär kollision
ska den skadade personen flyt-
tas till en säker plats i så hori-
sontellt läge som möjligt.
VARNING
Om ett däck har punkterats eller brus-
tit under körning ska du hålla ratten i
ett fast grepp, långsamt sakta ner och
stanna bilen på en säker plats. Undvik
häftiga inbromsningar och rattvrid-
ningar eftersom du kan förlora
kontrollen över bilen. Sänk farten
gradvis och stanna bilen på en säker
plats.
lModeller med säkerhetsdäck
Eftersom sidoväggarna på säkerhets-
däck är särskilt st yva kan det vara
svårt att känna om ett däck punkteras
eller om däcktrycket plötsligt sjunker.
Det kan också vara svårt att se om ett
däck har blivit platt eller om
däcktrycket är lågt.
Om däcktryckvarni ngslampan tänds
ska du, utan plötslig inbromsning eller
häftiga rattrörelser, minska hastighe-
ten till 80 km/tim eller lägre, varsamt
stanna bilen på en säker plats och
kontrollera skicket i varje däck För
uppgifter om hur däckens skick kont-
rolleras, se sidan 282. Om ett däck är
skadat ska du kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifi kationer och ut-
rustning för assistans.
Varningsindikatorn i däcktrycköver-
vakningssystemet tänds eventuellt in-
te om däcktrycket sjunker snabbt,
t.ex. om ett däck exploderar.
Om du har varit inblandad i
en kollision
OM99V74SE.book Page 338 Tues day, December 10, 2019 1:11 PM
Page 339 of 378

339
6
Supras instruktionsbok 6-1. MOBILITET
MOBILITET
Knappen är placerad på mittkonso-
len.
1
Lås upp kåpan, pil 1, och fäll ut
den, pil 2. 2
Ta fram varningstriangeln.
Toyota Eurocare vägassistans kan
kontaktas om du behöver hjälp i
händelse av bilhaveri.
I händelse av haveri kan data om
bilens tillstånd överföras till Toyota
Eurocare vägassistans. Funktions-
störningar kan eventuellt åtgärdas
direkt.
Kontakt med Toyota Eurocare vä-
gassistans kan även göras via for-
donsinformationen, se sidan 156.
Aktiverat avtal med Toyota Supra
Connect
Mobil täckning
Radioläge är aktiverat.
Varningsblinkers
Varningstriangel
Toyota Eurocare
vägassistans
Princip
Allmänt
Användningsvillkor
OM99V74SE.book Page 339 Tues day, December 10, 2019 1:11 PM
Page 340 of 378

340
Supras instruktionsbok6-1. MOBILITET
Via Toyota Supra Command:
1
”Connected Serv.”
2 ”Toyota Supra Assistance”
3 ”Roadside assistance”
En röstanslutning etableras.
Systemet kan användas till att auto-
matiskt eller manuellt utlösa ett nö-
danrop i nödsituationer.
Tryck endast på SOS-knappen i en
nödsituation.
Nödanropet upprättar anslutning till
ett gemensamt larmnummer.
Detta är beroende av faktorer som
mobiltelefonens specifika nätverk
och nationella bestämmelser.
Nödanropet genomförs via
SIM-kortet som är integrerat i bilen
som inte kan stängas av.
I mycket svåra förhållanden kan det
av tekniska skäl in te alltid vara möj-
ligt att genomföra nödanrop.
Radioläge är aktiverat.
Nödanropssystemet är funktio-
nellt.
Om bilen är utrustad med auto-
matiskt nödanrop: SIM-kortet
som är integrerat i bilen är akti-
verat.
Under vissa förhållanden, t.ex. om
krockkuddarna utlöses, kan nödan-
ropet genomföras automatiskt ome-
delbart efter en olycka av
motsvarande allvarlighet. Automa-
tisk utlösning av nödanrop påver-
kas inte om SOS-knappen trycks
in.
1 Tryck på skyddslocket.
Initiera Toyota Eurocare
vägassistans
Nödanrop (gäller inte
Ryssland)
Lagstadgat nödanrop
Princip
Allmänt
Översikt
SOS-knapp
Användningsvillkor
Automatisk utlösning
Manuell utlösning
OM99V74SE.book Page 340 Tues day, December 10, 2019 1:11 PM
