Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
Het onderhoudssysteem geeft aan
welke onderhoudswerkzaamheden
nodig zijn om te helpen de veiligheid op
de weg en de veiligheid van de auto te
behouden.
De exacte benodigde werkzaamheden
en de onderhoudsintervallen verschil-
len mogelijk, afhankelijk van de land-
specificaties.
Vervangingswerkzaamheden, vervan-
gingsonderdelen, bedrijfsmiddelen en
slijtagematerialen worden apart bere-
kend. Voor meer informatie kunt u
terecht bij een dealer van de fabrikant
of een andere gekwalificeerde dealer of
gespecialiseerde werkplaats.
Sensoren en speciale algoritmen bewa-
ken de omstandigheden waarin de auto
wordt gebruikt. CBS gebruikt deze
informatie om te bepalen of onderhoud
nodig is.
Het systeem maakt het dus mogelijk
om de omvang van de onderhouds-
werkzaamheden af te stemmen op het
individuele gebruiksprofiel.
Informatie over onderhoudsvereisten,
zie blz. 169, kan worden weergegeven
op het regeldisplay.
Periodes waarin de auto niet wordt
gebruikt en de accu losgenomen is,
worden buiten beschouwing gelaten.
Laat in dergelijke gevallen tijdsafhanke-
lijke onderhoudsprocedures, bijvoor-
beeld voor de remvloeistof en, indien
van toepassing, de motorolie en het
microfilter/geactiveerde koolstoffilter,
bijwerken door een dealer van de fabri-
kant of een andere gekwalificeerde
dealer of gespecialiseerde werkplaats.
Onderhoud
Uitrusting
Onderhoudssysteem
Condition Based Service (CBS)
Principe
Algemeen
Stallingsperiodes
Supra_OM_General_OM99V80E_1_1911.book Page
331 Thursday, October 31, 2019 2:57 PM

332
Handleiding Supra6-1. MOBILITEIT

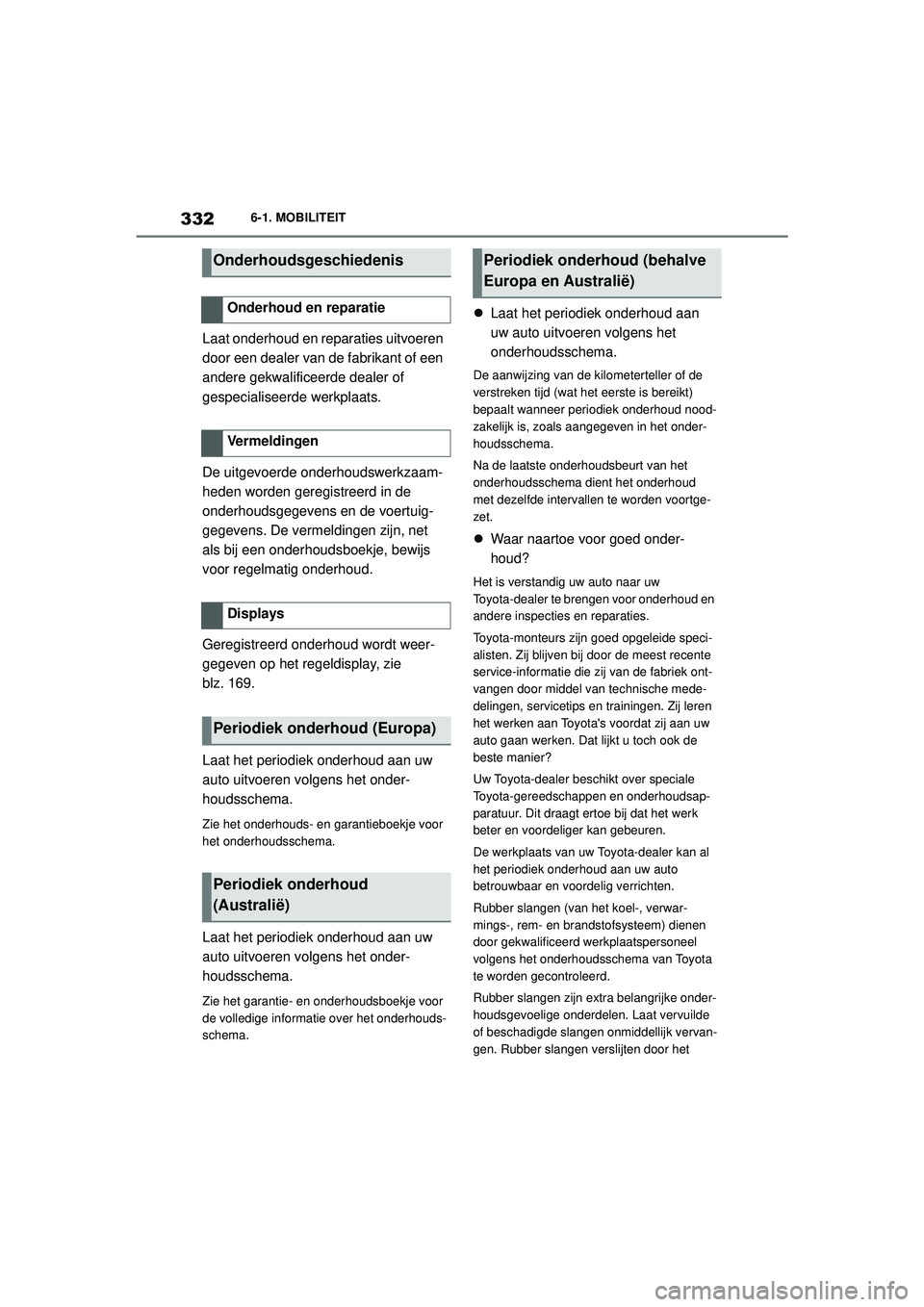

Laat onderhoud en reparaties uitvoeren
door een dealer van de fabrikant of een
andere gekwalificeerde dealer of
gespecialiseerde werkplaats.
De uitgevoerde onderhoudswerkzaam-
heden worden geregistreerd in de
onderhoudsgegevens en de voertuig-
gegevens. De vermeldingen zijn, net
als bij een onderhoudsboekje, bewijs
voor regelmatig onderhoud.
Geregistreerd onderhoud wordt weer-
gegeven op het regeldisplay, zie
blz. 169.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhouds- en garantieboekje voor
het onderhoudsschema.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het garantie- en onderhoudsboekje voor
de volledige informatie over het onderhouds-
schema.

Laat het periodiek onderhoud aan
uw auto uitvoeren volgens het
onderhoudsschema.
De aanwijzing van de kilometerteller of de
verstreken tijd (wat het eerste is bereikt)
bepaalt wanneer periodiek onderhoud nood-
zakelijk is, zoals aangegeven in het onder-
houdsschema.
Na de laatste onderhoudsbeurt van het
onderhoudsschema dient het onderhoud
met dezelfde intervallen te worden voortge-
zet.
Waar naartoe voor goed onder-
houd?
Het is verstandig uw auto naar uw
Toyota-dealer te brengen voor onderhoud en
andere inspecties en reparaties.
Toyota-monteurs zijn goed opgeleide speci-
alisten. Zij blijven bij door de meest recente
service-informatie die zij van de fabriek ont-
vangen door middel van technische mede-
delingen, servicetips en trainingen. Zij leren
het werken aan Toyota's voordat zij aan uw
auto gaan werken. Dat lijkt u toch ook de
beste manier?
Uw Toyota-dealer beschikt over speciale
Toyota-gereedschappen en onderhoudsap-
paratuur. Dit draagt ertoe bij dat het werk
beter en voordeliger kan gebeuren.
De werkplaats van uw Toyota-dealer kan al
het periodiek onderhoud aan uw auto
betrouwbaar en voordelig verrichten.
Rubber slangen (van het koel-, verwar-
mings-, rem- en brandstofsysteem) dienen
door gekwalificeerd werkplaatspersoneel
volgens het onderhoudsschema van Toyota
te worden gecontroleerd.
Rubber slangen zijn extra belangrijke onder-
houdsgevoelige onderdelen. Laat vervuilde
of beschadigde slangen onmiddellijk vervan-
gen. Rubber slangen verslijten door het
Onderhoudsgeschiedenis
Onderhoud en reparatie
Vermeldingen
Displays
Periodiek onderhoud (Europa)
Periodiek onderhoud
(Australië)
Periodiek onderhoud (behalve
Europa en Australië)
Supra_OM_General_OM99V80E_1_1911.book Page 332 Thursday, October 31, 2019 2:57 PM

333
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT

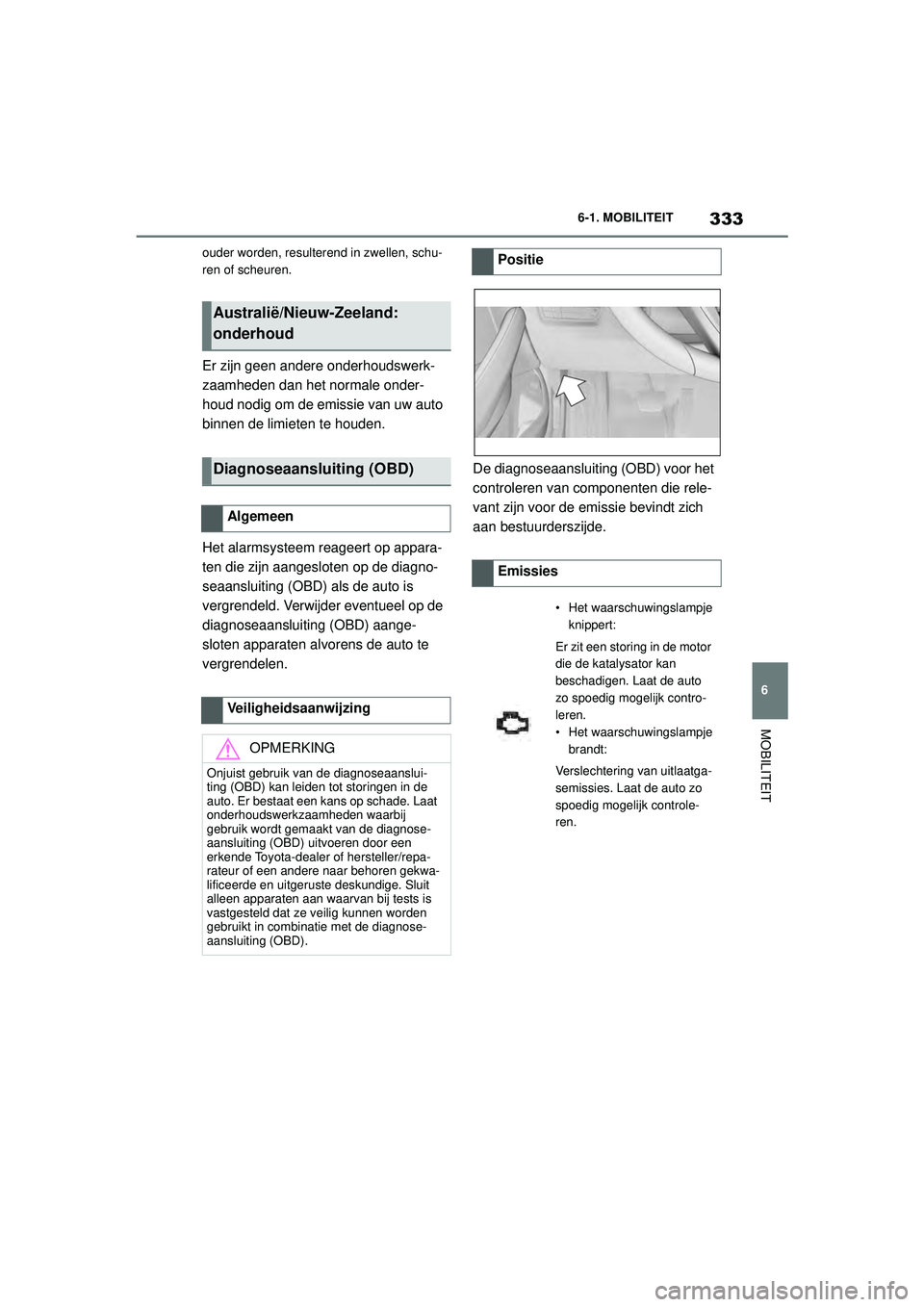

ouder worden, resulterend in zwellen, schu-
ren of scheuren.
Er zijn geen andere onderhoudswerk-
zaamheden dan het normale onder-
houd nodig om de emissie van uw auto
binnen de limieten te houden.
Het alarmsysteem reageert op appara-
ten die zijn aangesloten op de diagno-
seaansluiting (OBD) als de auto is
vergrendeld. Verwijder eventueel op de
diagnoseaansluiting (OBD) aange-
sloten apparaten alvorens de auto te
vergrendelen.
De diagnoseaansluiting (OBD) voor het
controleren van componenten die rele-
vant zijn voor de
emissie bevindt zich
aan bestuurderszijde.
Australië/Nieuw-Zeeland:
onderhoud
Diagnoseaansluiting (OBD)
Algemeen
Veiligheidsaanwijzing
OPMERKING
Onjuist gebruik van de diagnoseaanslui-
ting (OBD) kan leiden tot storingen in de
auto. Er bestaat een kans op schade. Laat
onderhoudswerkzaamheden waarbij
gebruik wordt gemaakt van de diagnose-
aansluiting (OBD) uitvoeren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige. Sluit
alleen apparaten aan waarvan bij tests is
vastgesteld dat ze veilig kunnen worden
gebruikt in combinatie met de diagnose-
aansluiting (OBD).
Positie
Emissies
• Het waarschuwingslampje knippert:
Er zit een storing in de motor
die de katalysator kan
beschadigen. Laat de auto
zo spoedig mogelijk contro-
leren.
• Het waarschuwingslampje brandt:
Verslechtering van uitlaatga-
semissies. Laat de auto zo
spoedig mogelijk controle-
ren.
Supra_OM_General_OM99V80E_1_1911.book Page 333 Thursday, October 31, 2019 2:57 PM

334
Handleiding Supra6-1. MOBILITEIT

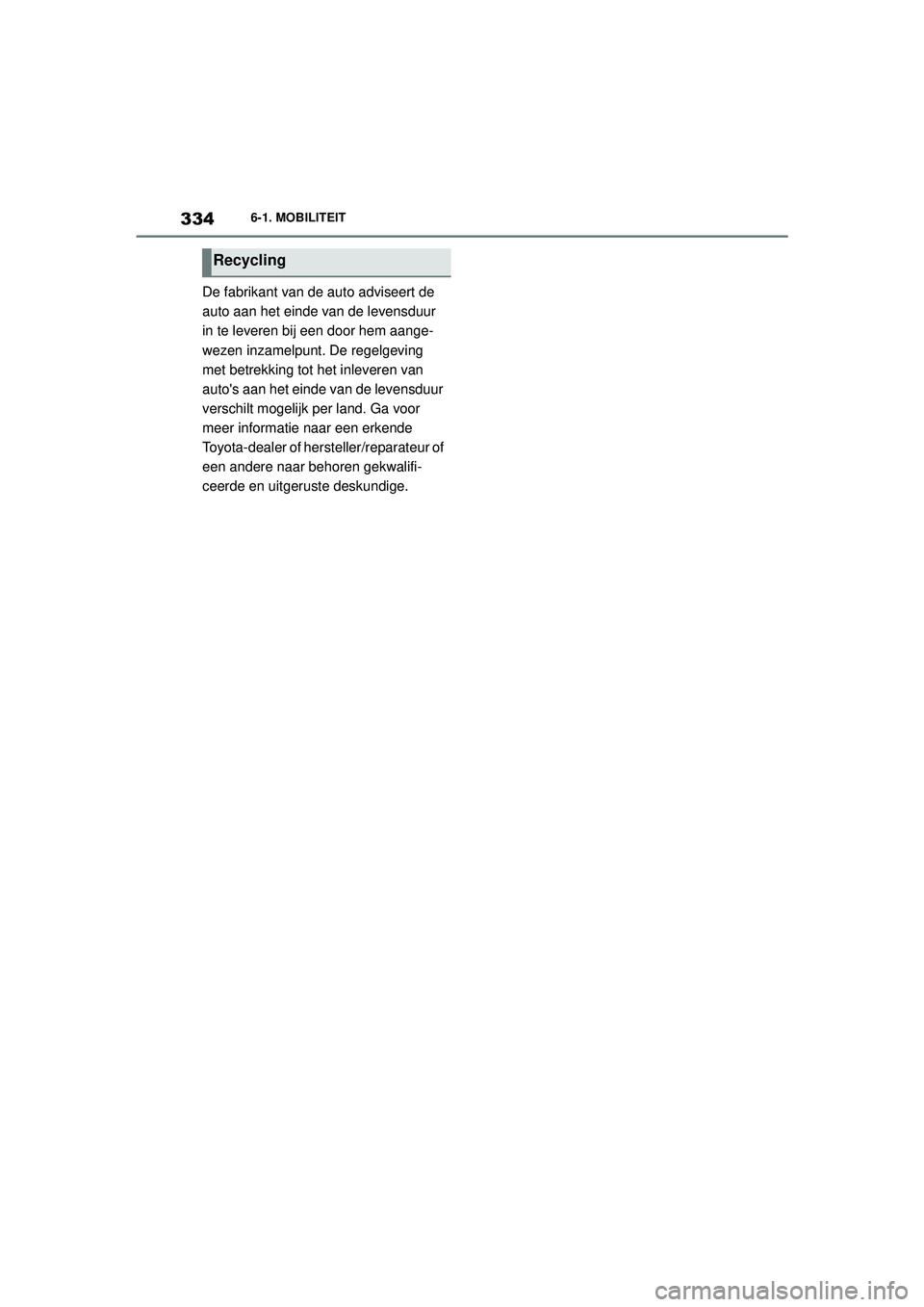

De fabrikant van de auto adviseert de
auto aan het einde van de levensduur
in te leveren bij een door hem aange-
wezen inzamelpunt. De regelgeving
met betrekking tot het inleveren van
auto's aan het einde van de levensduur
verschilt mogelijk per land. Ga voor
meer informatie naar een erkende
Toyota-dealer of hers
teller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Recycling
Supra_OM_General_OM99V80E_1_1911.book Page 334 Thursday, October 31, 2019 2:57 PM

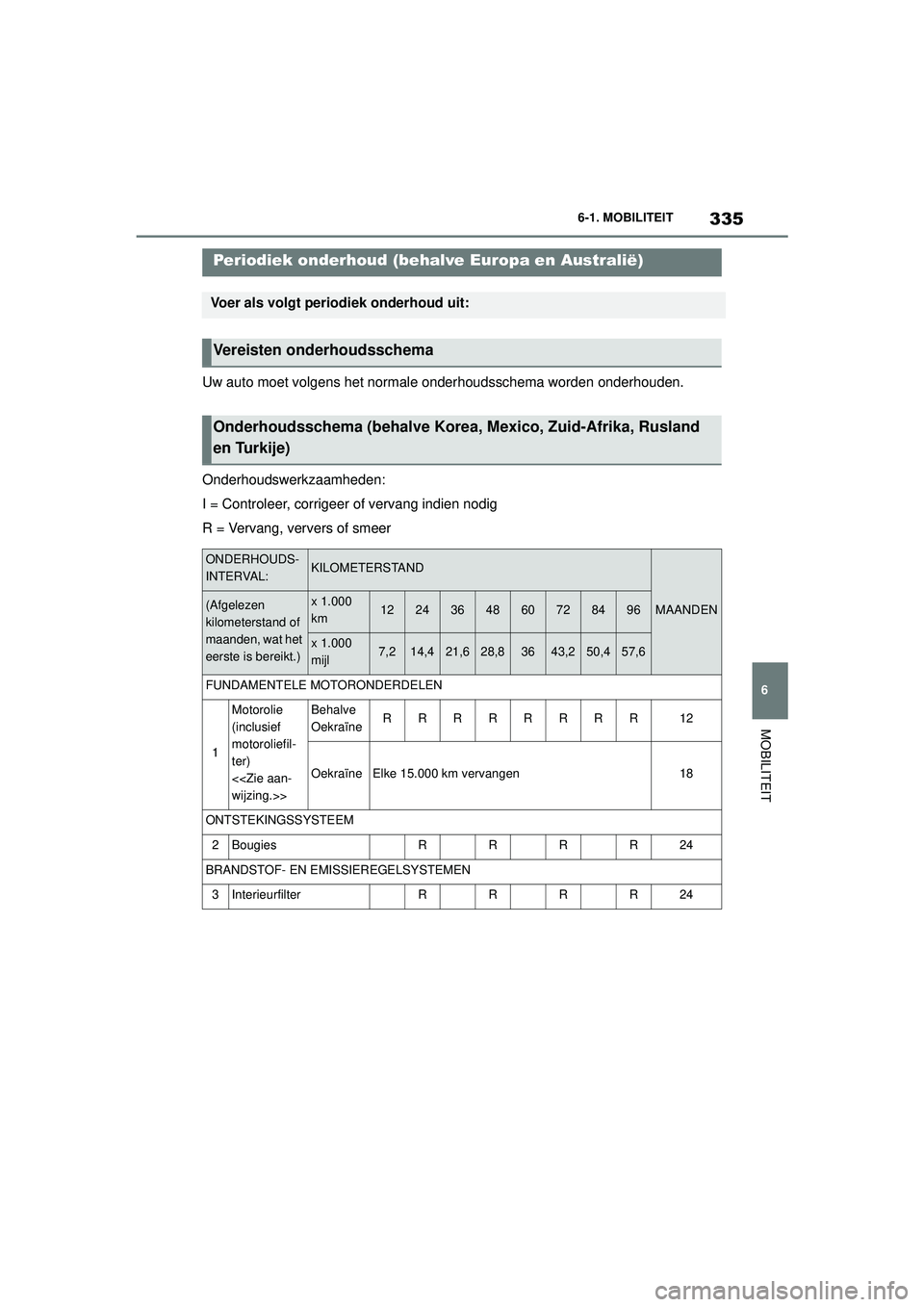

335
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
Uw auto moet volgens het normale onderhoudsschema worden onderhouden.
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Periodiek onderhoud (behalve Europa en Australië)
Voer als volgt periodiek onderhoud uit:
Vereisten onderhoudsschema
Onderhoudsschema (behalve Korea, Mexico, Zuid-Afrika, Rusland
en Turkije)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km1224364860728496
x 1.000
mijl7,214,421,628,83643,250,457,6
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie
(inclusief
motoroliefil-
ter)
< wijzing.>>Behalve
OekraïneRRRRRRRR12
OekraïneElke 15.000 km vervangen18
ONTSTEKINGSSYSTEEM
2BougiesRRRR24
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3InterieurfilterRRRR24
Supra_OM_General_OM99V80E_1_1911.book Page
335 Thursday, October 31, 2019 2:57 PM

336
Handleiding Supra6-1. MOBILITEIT

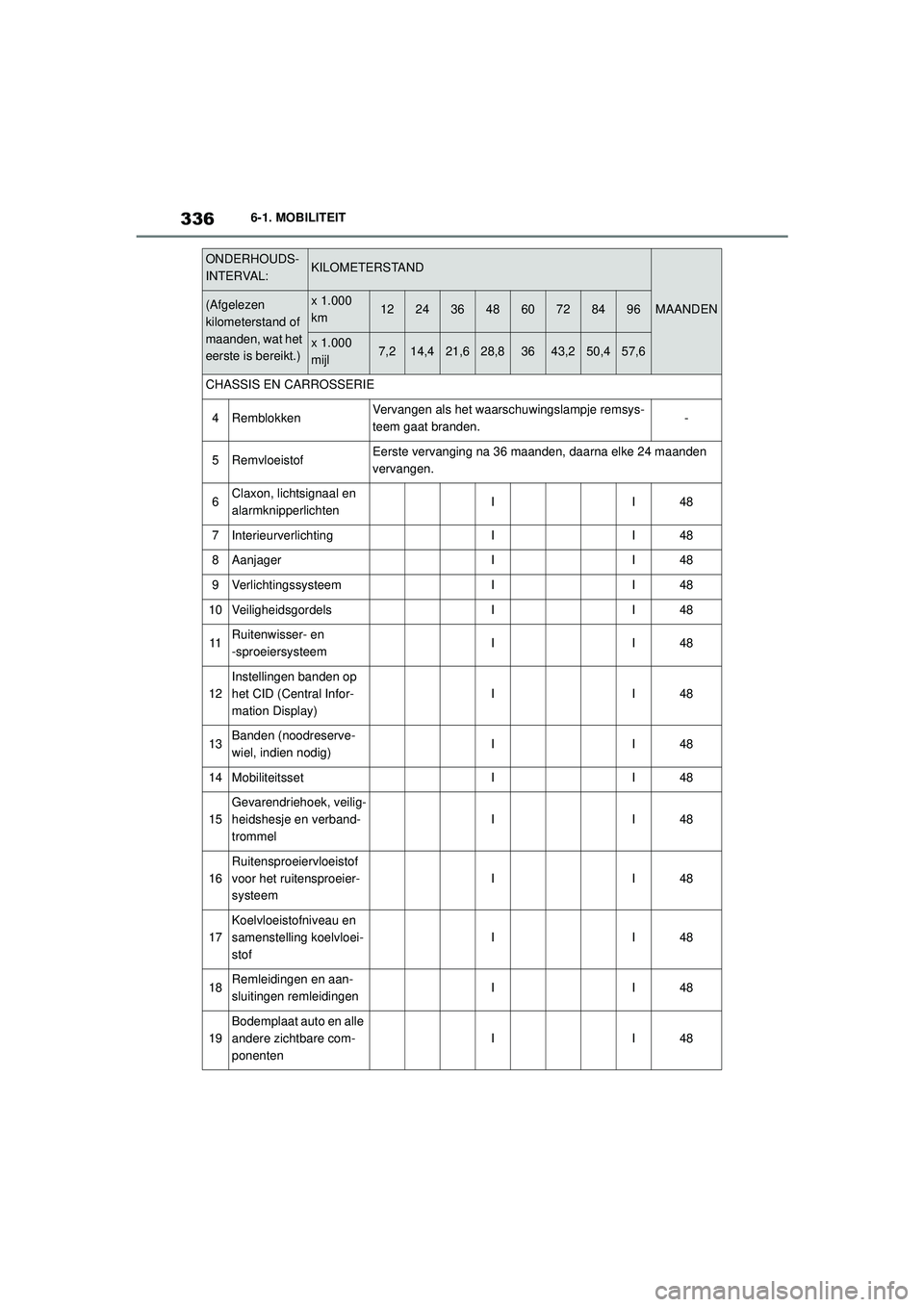

CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje remsys-
teem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII48
7InterieurverlichtingII48
8AanjagerII48
9VerlichtingssysteemII48
10VeiligheidsgordelsII48
11Ruitenwisser- en
-sproeiersysteemII48
12
Instellingen banden op
het CID (Central Infor-
mation Display)
II48
13Banden (noodreserve-
wiel, indien nodig)II48
14MobiliteitssetII48
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II48
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II48
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II48
18Remleidingen en aan-
sluitingen remleidingenII48
19
Bodemplaat auto en alle
andere zichtbare com-
ponenten
II48
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km1224364860728496
x 1.000
mijl7,214,421,628,83643,250,457,6
Supra_OM_General_OM99V80E_1_1911.book Page
336 Thursday, October 31, 2019 2:57 PM

337
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT

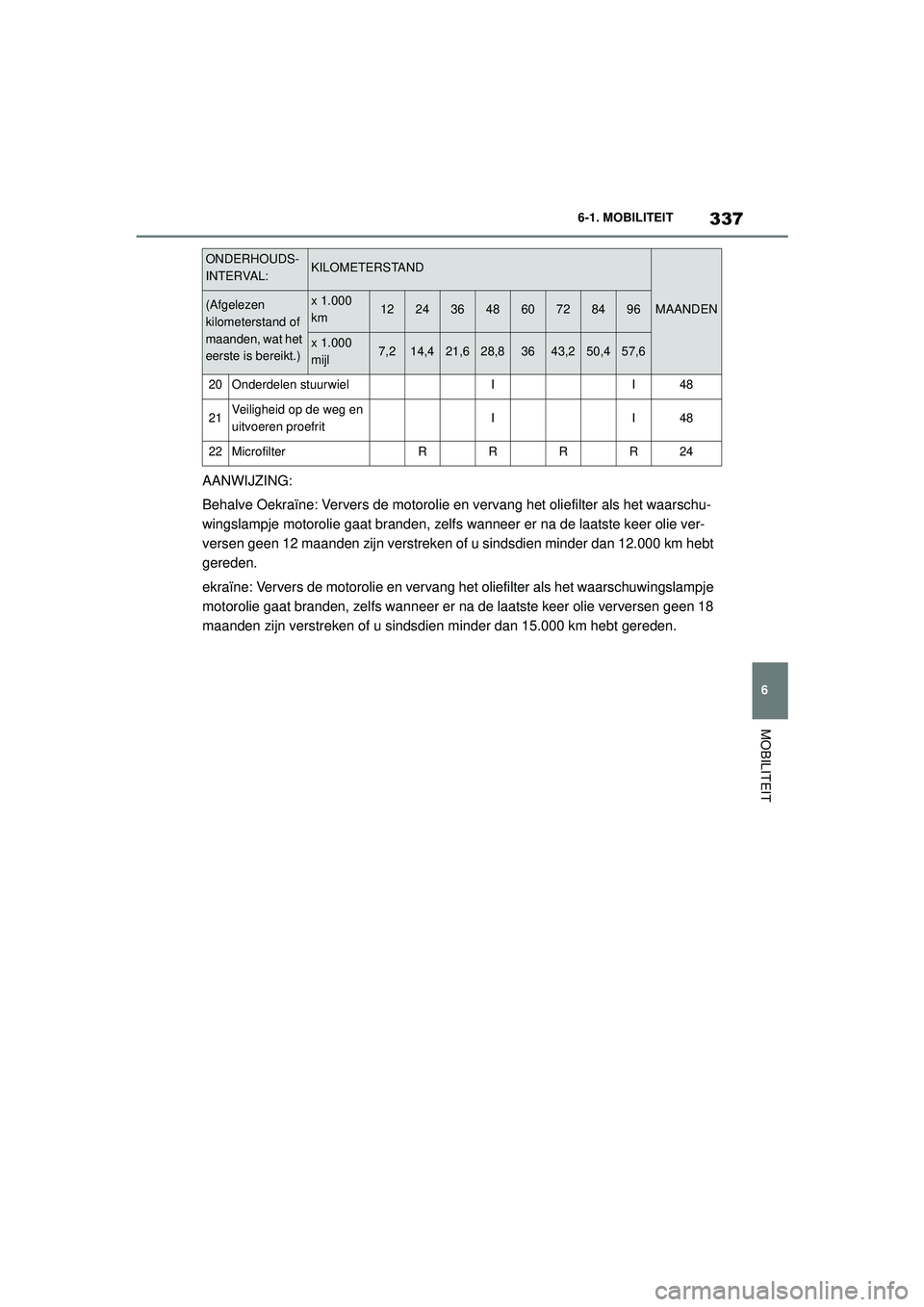

AANWIJZING:
Behalve Oekraïne: Ververs de motorolie en vervang het oliefilter als het waarschu-
wingslampje motorolie gaat branden, zelfs w
anneer er na de laatste keer olie ver-
versen geen 12 maanden zijn verstreken of u sindsdien minder dan 12.000 km hebt
gereden.
ekraïne: Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje
motorolie gaat branden, zelfs wanneer er na de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 15.000 km hebt gereden.
20Onderdelen stuurwielII48
21Veiligheid op de weg en
uitvoeren proefritII48
22MicrofilterRRRR24
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km1224364860728496
x 1.000
mijl7,214,421,628,83643,250,457,6
Supra_OM_General_OM99V80E_1_1911.book Page 337 Thursday, October 31, 2019 2:57 PM

338
Handleiding Supra6-1. MOBILITEIT

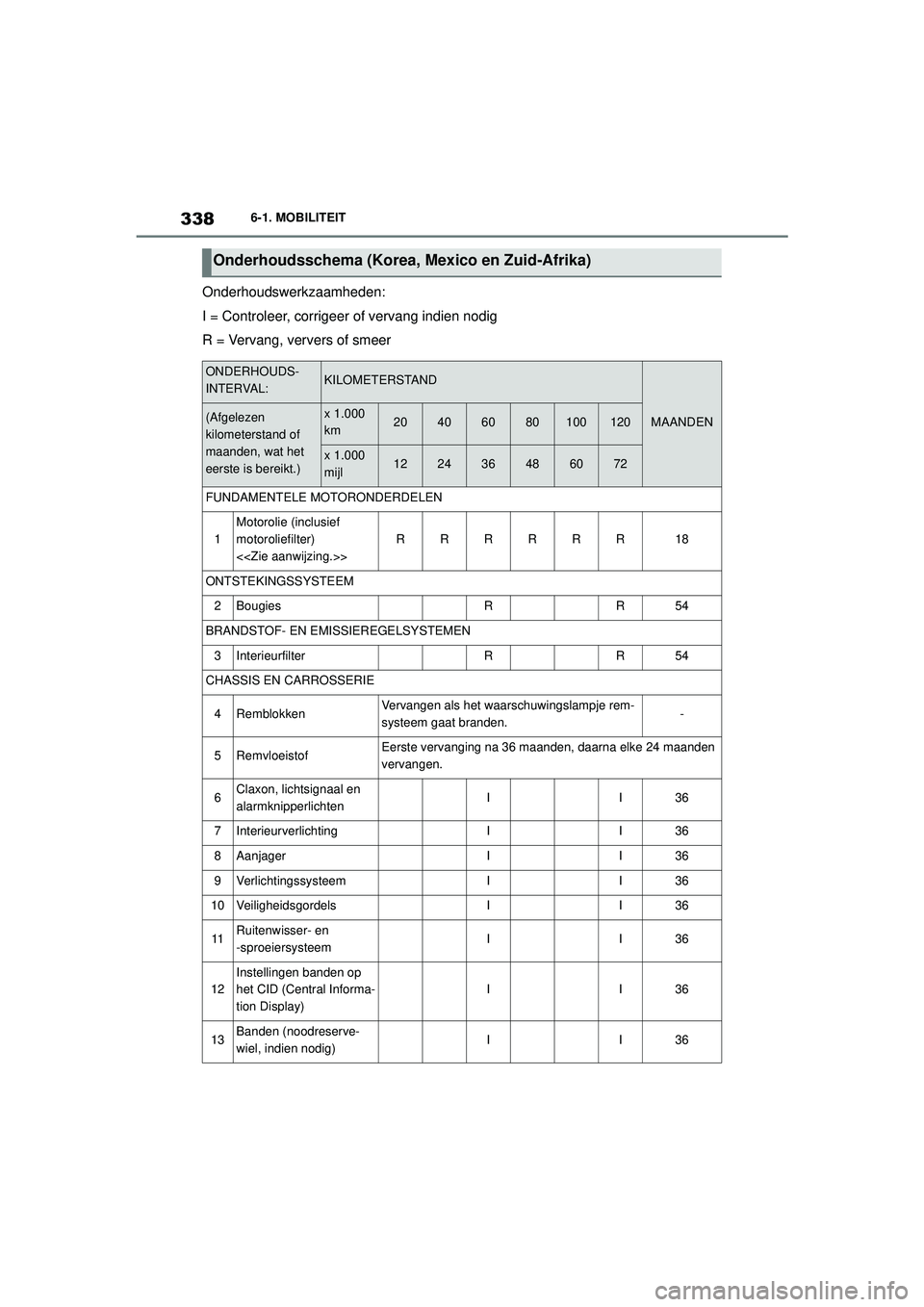

Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Onderhoudsschema (Korea, Mexico en Zuid-Afrika)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter)
<>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3InterieurfilterRR54
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en
-sproeiersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
Supra_OM_General_OM99V80E_1_1911.book Page
338 Thursday, October 31, 2019 2:57 PM

339
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT

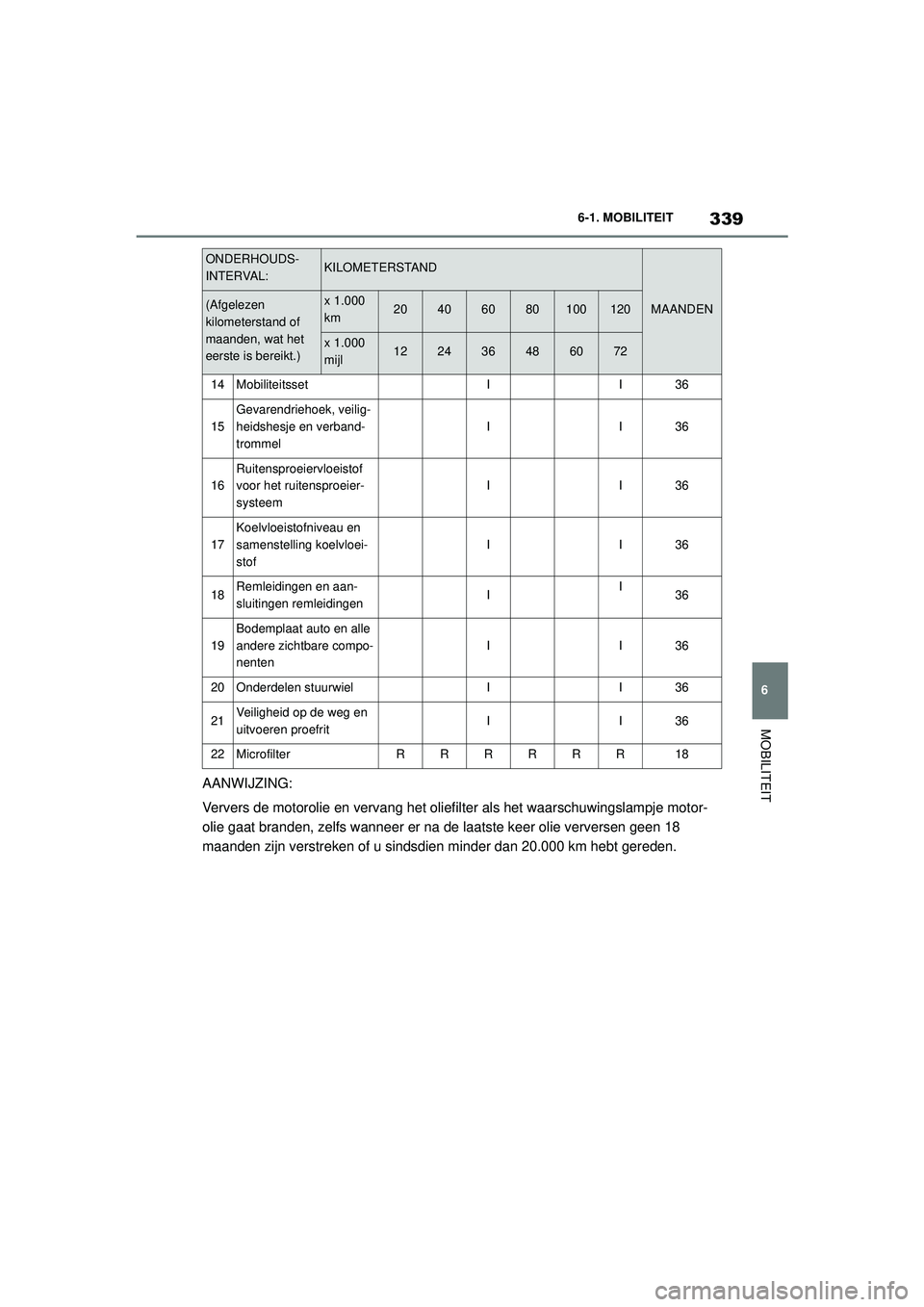

AANWIJZING:
Ververs de motorolie en vervang het oliefilter als het waarschuwingslampje motor-
olie gaat branden, zelfs wanneer er na
de laatste keer olie verversen geen 18
maanden zijn verstreken of u sindsdien minder dan 20.000 km hebt gereden.
14MobiliteitssetII36
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II36
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II36
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II36
18Remleidingen en aan-
sluitingen remleidingenII36
19
Bodemplaat auto en alle
andere zichtbare compo-
nenten
II36
20Onderdelen stuurwielII36
21Veiligheid op de weg en
uitvoeren proefritII36
22MicrofilterRRRRRR18
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
Supra_OM_General_OM99V80E_1_1911.book Page 339 Thursday, October 31, 2019 2:57 PM

340
Handleiding Supra6-1. MOBILITEIT
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer

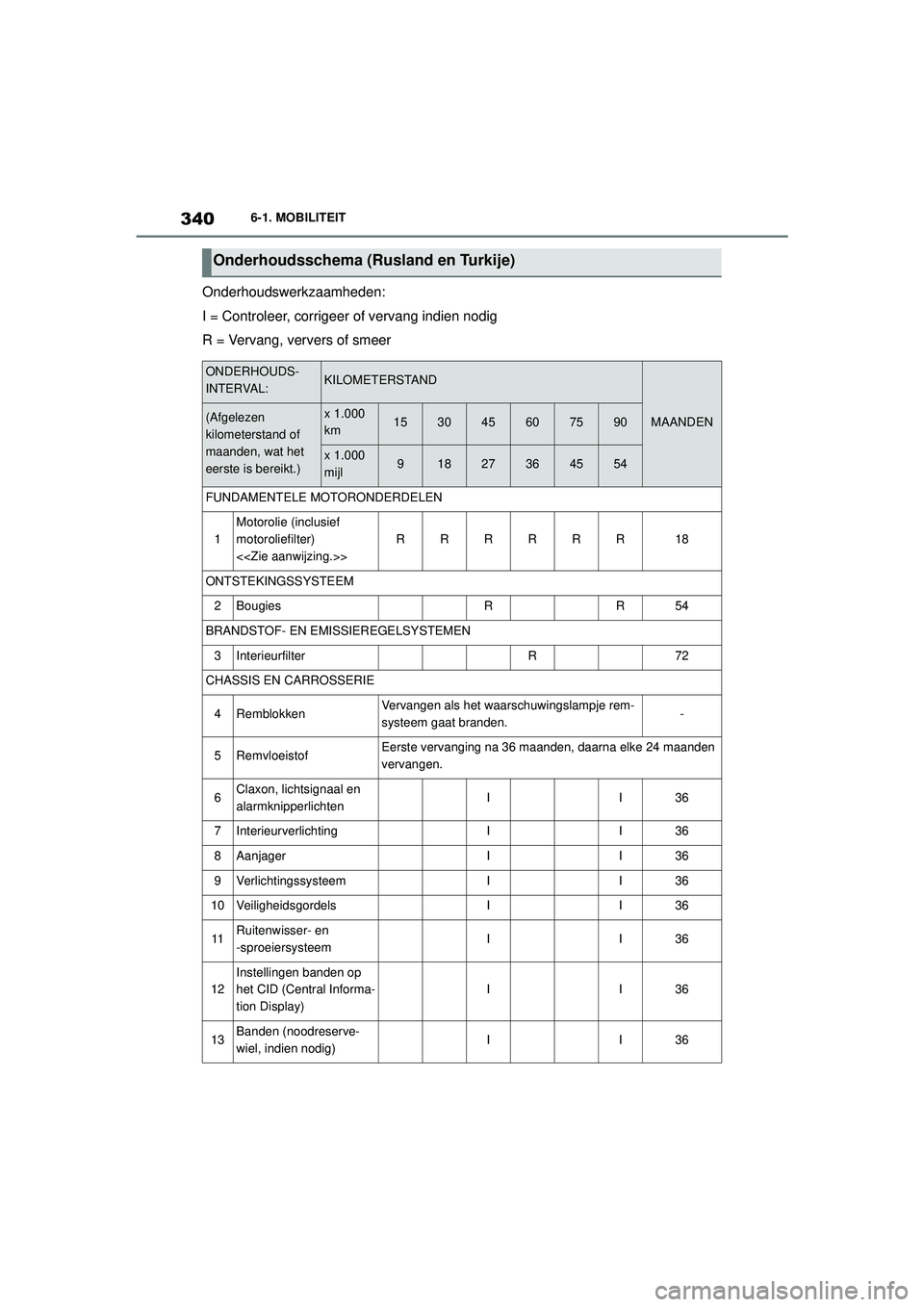

Onderhoudsschema (Rusland en Turkije)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter)
<>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3InterieurfilterR72
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en
-sproeiersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
Supra_OM_General_OM99V80E_1_1911.book Page
340 Thursday, October 31, 2019 2:57 PM
