TOYOTA SUPRA 2020 Instructieboekje (in Dutch)

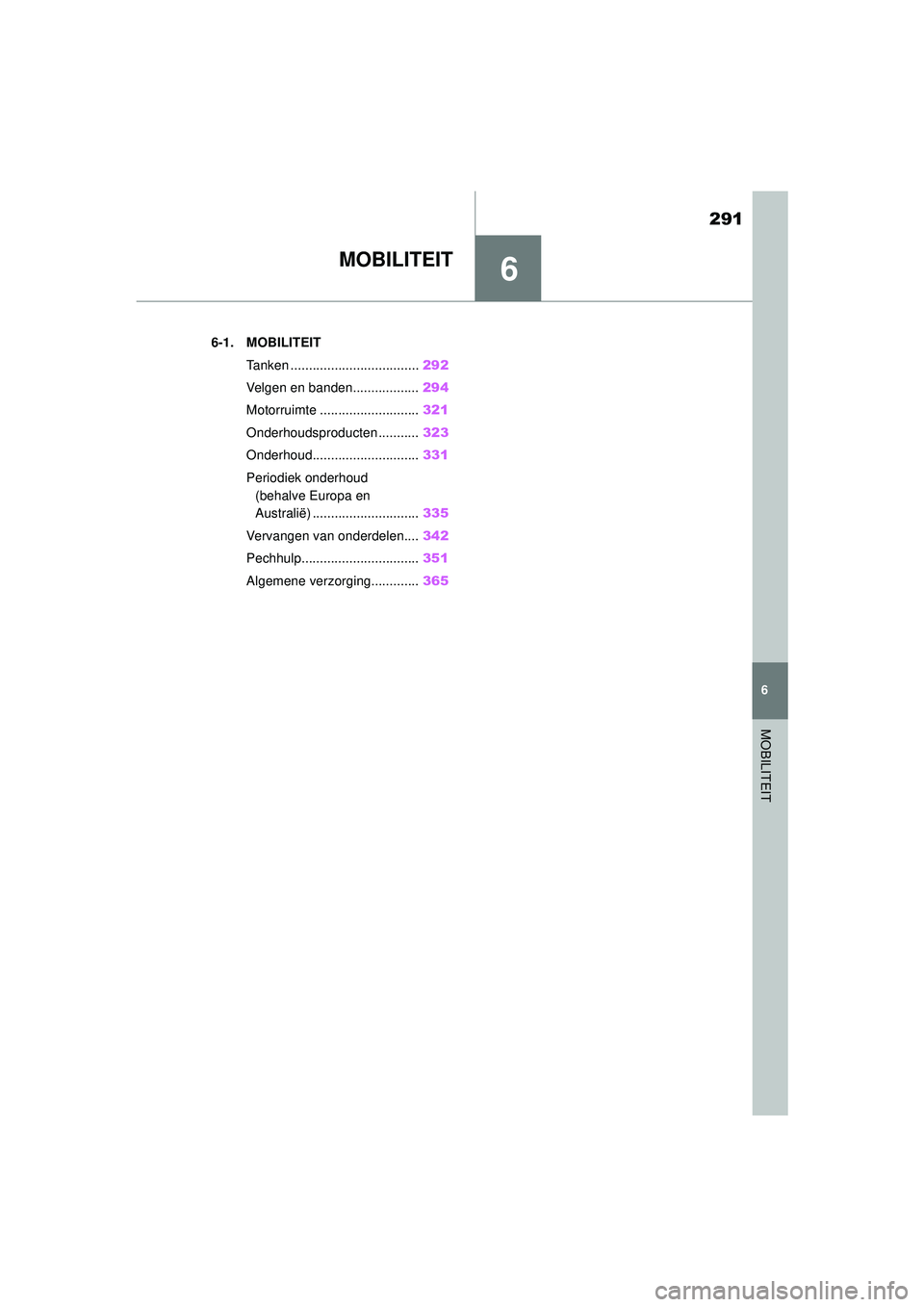

6
291
Handleiding Supra
6
MOBILITEIT
MOBILITEIT
.6-1. MOBILITEITTanken ................................... 292
Velgen en banden.................. 294
Motorruimte ........................... 321
Onderhoudsproducten ........... 323
Onderhoud............................. 331
Periodiek onderhoud (behalve Europa en
Australië) ............................. 335
Vervangen van onderdelen.... 342
Pechhulp................................ 351
Algemene verzorging............. 365
Supra_OM_General_OM99V80E_1_1911.book Page 291 Thursday, October 31, 2019 2:57 PM

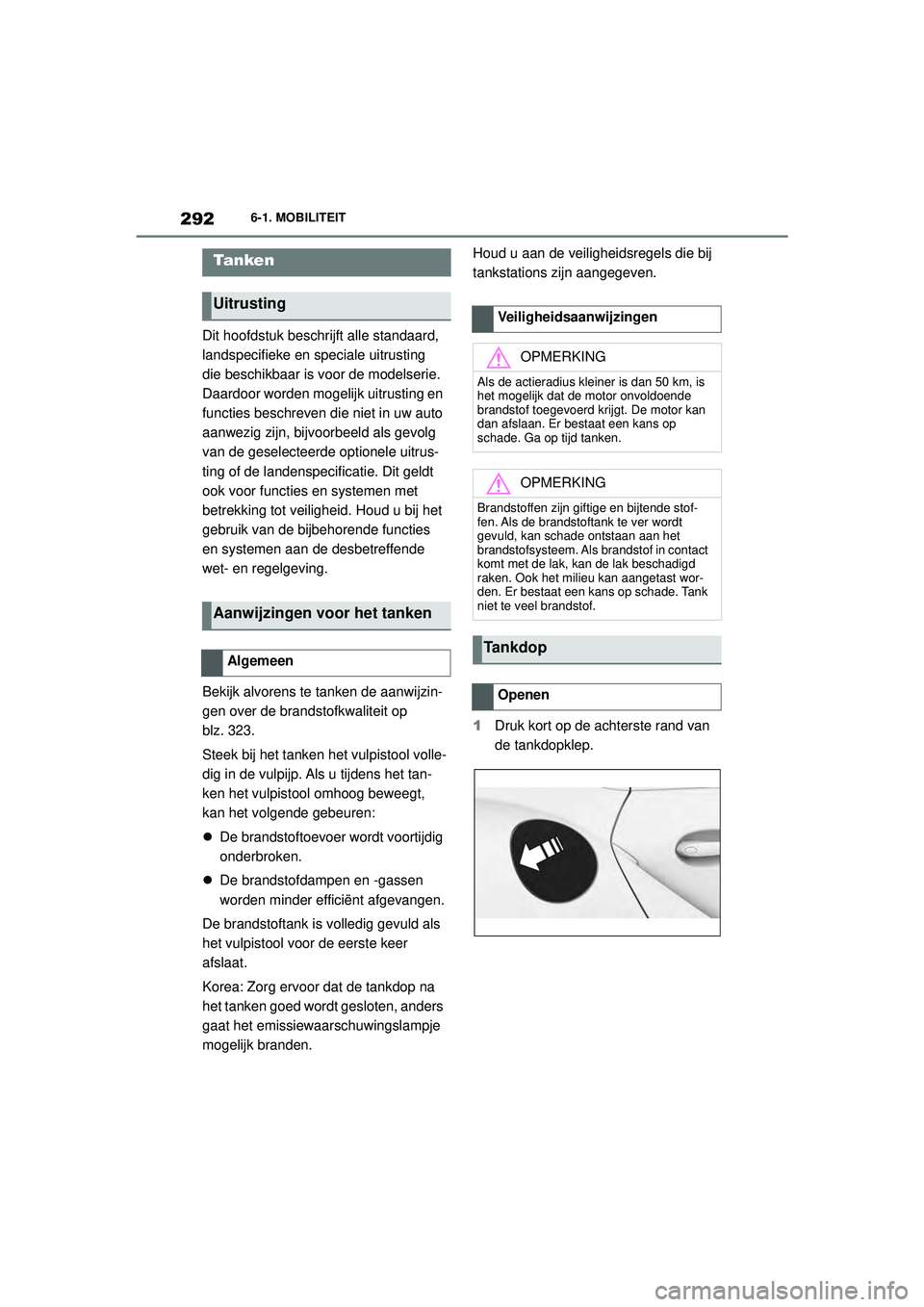

292
Handleiding Supra6-1. MOBILITEIT
6-1.MOBILITEIT
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
Bekijk alvorens te tanken de aanwijzin-
gen over de brandstofkwaliteit op
blz. 323.
Steek bij het tanken
het vulpistool volle-
dig in de vulpijp. Als u tijdens het tan-
ken het vulpistool omhoog beweegt,
kan het volgende gebeuren:
 De brandstoftoevoer wordt voortijdig
onderbroken.
 De brandstofdampen en -gassen
worden minder efficiënt afgevangen.
De brandstoftank is volledig gevuld als
het vulpistool voor de eerste keer
afslaat.
Korea: Zorg ervoor dat de tankdop na
het tanken goed wordt gesloten, anders
gaat het emissiewaarschuwingslampje
mogelijk branden. Houd u aan de veiligheidsregels die bij
tankstations zijn aangegeven.
1
Druk kort op de achterste rand van
de tankdopklep.
Tanken
Uitrusting
Aanwijzingen voor het tanken
Algemeen
Veiligheidsaanwijzingen
OPMERKING
Als de actieradius kleiner is dan 50 km, is
het mogelijk dat de motor onvoldoende
brandstof toegevoerd krijgt. De motor kan
dan afslaan. Er bestaat een kans op
schade. Ga op tijd tanken.
OPMERKING
Brandstoffen zijn giftige en bijtende stof-
fen. Als de brandstoftank te ver wordt
gevuld, kan schade ontstaan aan het
brandstofsysteem. Als brandstof in contact
komt met de lak, kan de lak beschadigd
raken. Ook het milieu kan aangetast wor-
den. Er bestaat een kans op schade. Tank
niet te veel brandstof.
Tankdop
Openen
Supra_OM_General_OM99V80E_1_1911.book Page 292 Thursday, October 31, 2019 2:57 PM

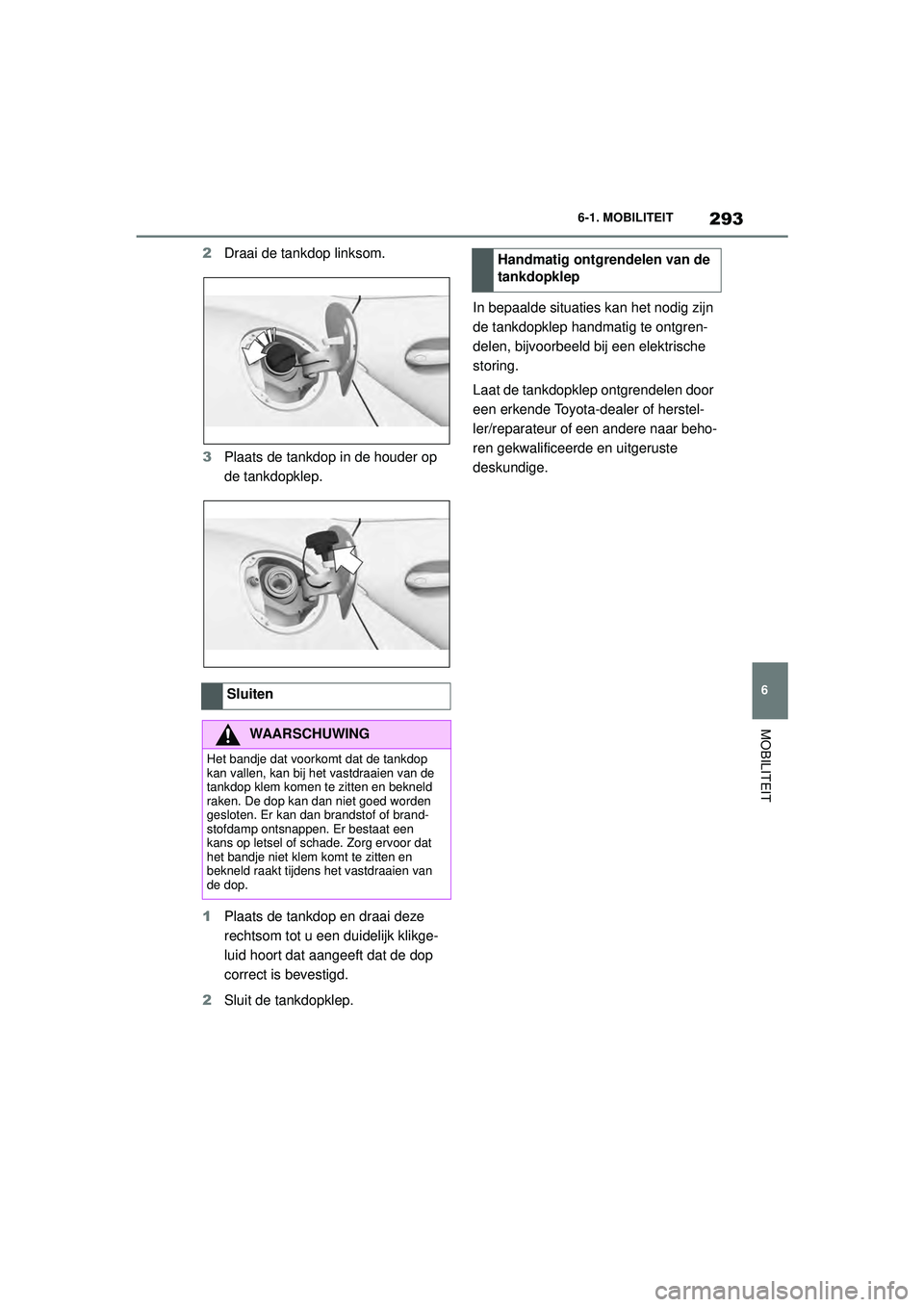

293
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
2
Draai de tankdop linksom.
3 Plaats de tankdop in de houder op
de tankdopklep.
1 Plaats de tankdop en draai deze
rechtsom tot u een duidelijk klikge-
luid hoort dat aangeeft dat de dop
correct is bevestigd.
2 Sluit de tankdopklep. In bepaalde situaties kan het nodig zijn
de tankdopklep handmatig te ontgren-
delen, bijvoorbeeld bij een elektrische
storing.
Laat de tankdopklep ontgrendelen door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Sluiten
WAARSCHUWING
Het bandje dat voorkomt dat de tankdop
kan vallen, kan bij het vastdraaien van de
tankdop klem komen te zitten en bekneld
raken. De dop kan dan niet goed worden
gesloten. Er kan dan brandstof of brand-
stofdamp ontsnappen. Er bestaat een
kans op letsel of schade. Zorg ervoor dat
het bandje niet klem komt te zitten en
bekneld raakt tijdens het vastdraaien van
de dop.
Handmatig ontgrendelen van de
tankdopklep
Supra_OM_General_OM99V80E_1_1911.book Page 293 Thursday, October 31, 2019 2:57 PM

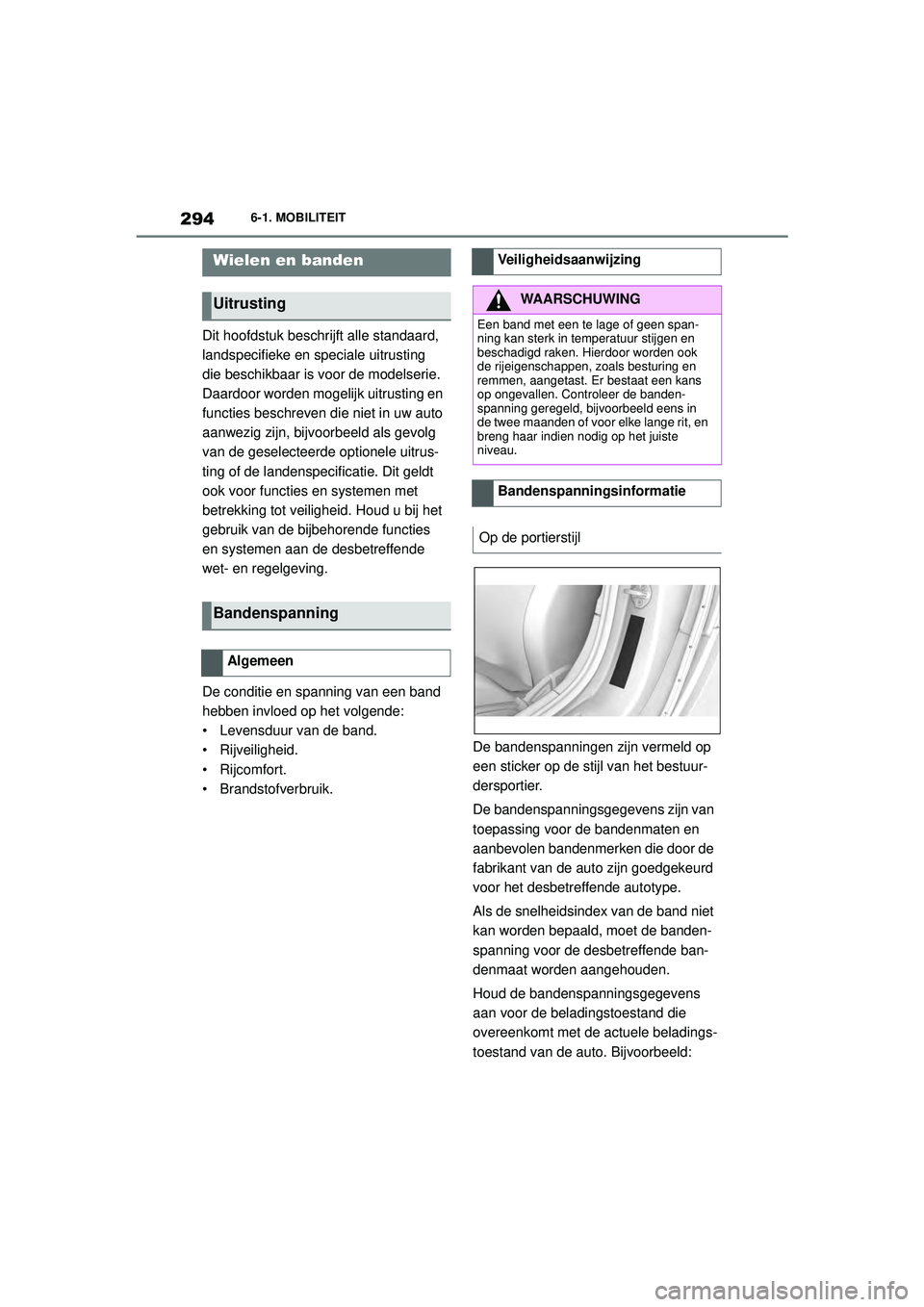

294
Handleiding Supra6-1. MOBILITEIT
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
De conditie en spanning van een band
hebben invloed op het volgende:
• Levensduur van de band.
• Rijveiligheid.
• Rijcomfort.
• Brandstofverbruik.
De bandenspanningen zijn vermeld op
een sticker op de stijl van het bestuur-
dersportier.
De bandenspanningsgegevens zijn van
toepassing voor de bandenmaten en
aanbevolen bandenmerken die door de
fabrikant van de auto zijn goedgekeurd
voor het desbetreffende autotype.
Als de snelheidsindex van de band niet
kan worden bepaald, moet de banden-
spanning voor de desbetreffende ban-
denmaat worden aangehouden.
Houd de bandenspanningsgegevens
aan voor de beladingstoestand die
overeenkomt met de actuele beladings-
toestand van de auto. Bijvoorbeeld:
Wielen en banden
Uitrusting
Bandenspanning
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Een band met een te lage of geen span-
ning kan sterk in temperatuur stijgen en
beschadigd raken. Hierdoor worden ook
de rijeigenschappen, zoals besturing en
remmen, aangetast. Er bestaat een kans
op ongevallen. Controleer de banden-
spanning geregeld, bijvoorbeeld eens in
de twee maanden of voor elke lange rit, en
breng haar indien nodig op het juiste
niveau.
Bandenspanningsinformatie
Op de portierstijl
Supra_OM_General_OM99V80E_1_1911.book Page 294 Thursday, October 31, 2019 2:57 PM

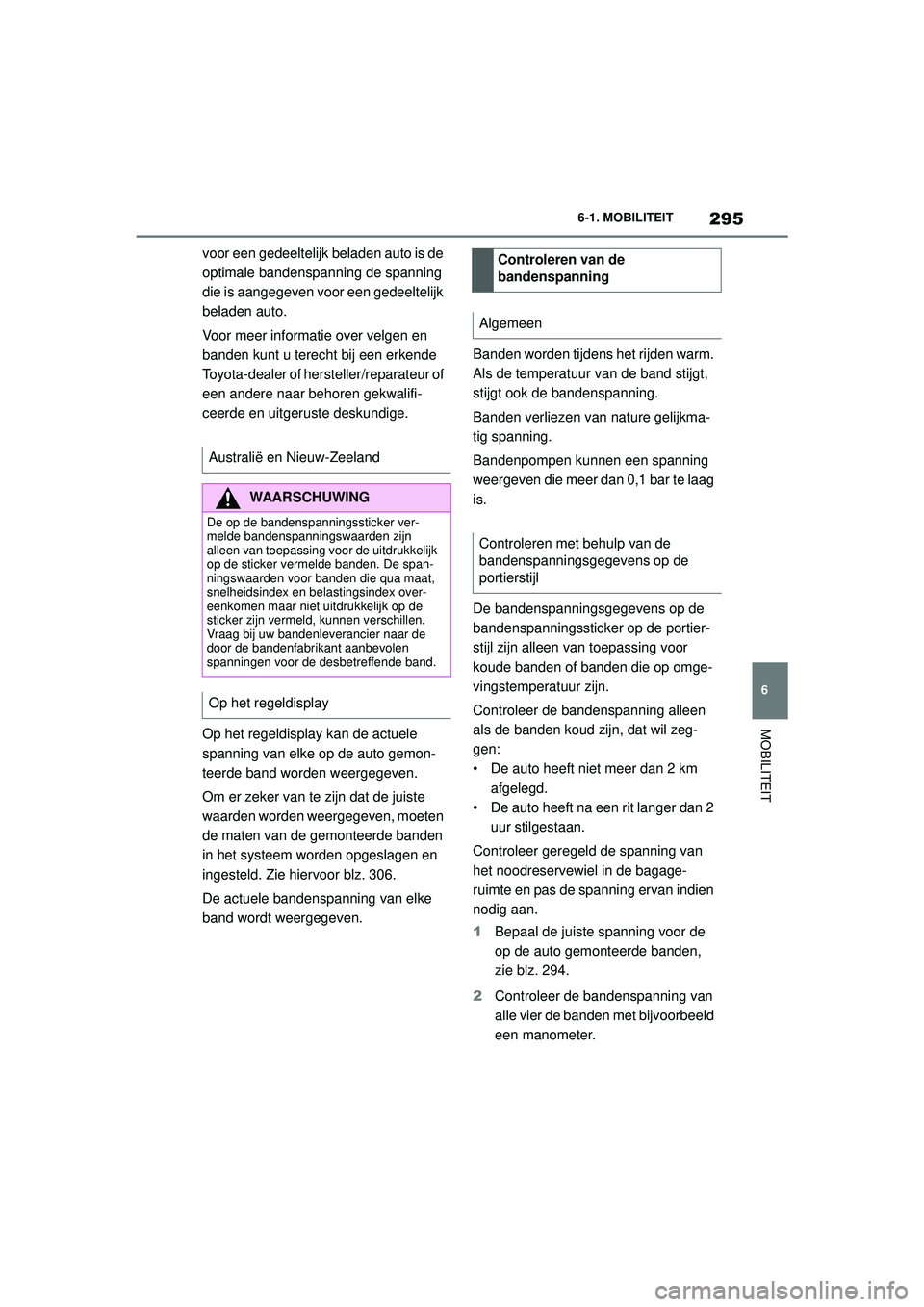

295
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
voor een gedeeltelijk beladen auto is de
optimale bandenspanning de spanning
die is aangegeven voor een gedeeltelijk
beladen auto.
Voor meer informatie over velgen en
banden kunt u terecht bij een erkende
Toyota-dealer of hers
teller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Op het regeldisplay kan de actuele
spanning van elke op de auto gemon-
teerde band worden weergegeven.
Om er zeker van te zijn dat de juiste
waarden worden weergegeven, moeten
de maten van de gemonteerde banden
in het systeem worden opgeslagen en
ingesteld. Zie hiervoor blz. 306.
De actuele bandenspanning van elke
band wordt weergegeven. Banden worden tijdens het rijden warm.
Als de temperatuur van de band stijgt,
stijgt ook de bandenspanning.
Banden verliezen van nature gelijkma-
tig spanning.
Bandenpompen kunnen een spanning
weergeven die meer dan 0,1 bar te laag
is.
De bandenspanningsgegevens op de
bandenspanningssticker op de portier-
stijl zijn alleen van toepassing voor
koude banden of banden die op omge-
vingstemperatuur zijn.
Controleer de bandenspanning alleen
als de banden koud zijn, dat wil zeg-
gen:
• De auto heeft niet meer dan 2 km
afgelegd.
• De auto heeft na een rit langer dan 2 uur stilgestaan.
Controleer geregeld de spanning van
het noodreservewiel in de bagage-
ruimte en pas de spanning ervan indien
nodig aan.
1 Bepaal de juiste spanning voor de
op de auto gemonteerde banden,
zie blz. 294.
2 Controleer de bandenspanning van
alle vier de banden met bijvoorbeeld
een manometer.
Australië en Nieuw-Zeeland
WAARSCHUWING
De op de bandenspanningssticker ver-
melde bandenspanningswaarden zijn
alleen van toepassing
voor de uitdrukkelijk
op de sticker vermelde banden. De span-
ningswaarden voor banden die qua maat,
snelheidsindex en bela stingsindex over-
eenkomen maar niet uitdrukkelijk op de
sticker zijn vermeld, kunnen verschillen.
Vraag bij uw bandenleverancier naar de
door de bandenfabrikant aanbevolen
spanningen voor de desbetreffende band.
Op het regeldisplay
Controleren van de
bandenspanning
Algemeen
Controleren met behulp van de
bandenspanningsgegevens op de
portierstijl
Supra_OM_General_OM99V80E_1_1911.book Page 295 Thursday, October 31, 2019 2:57 PM

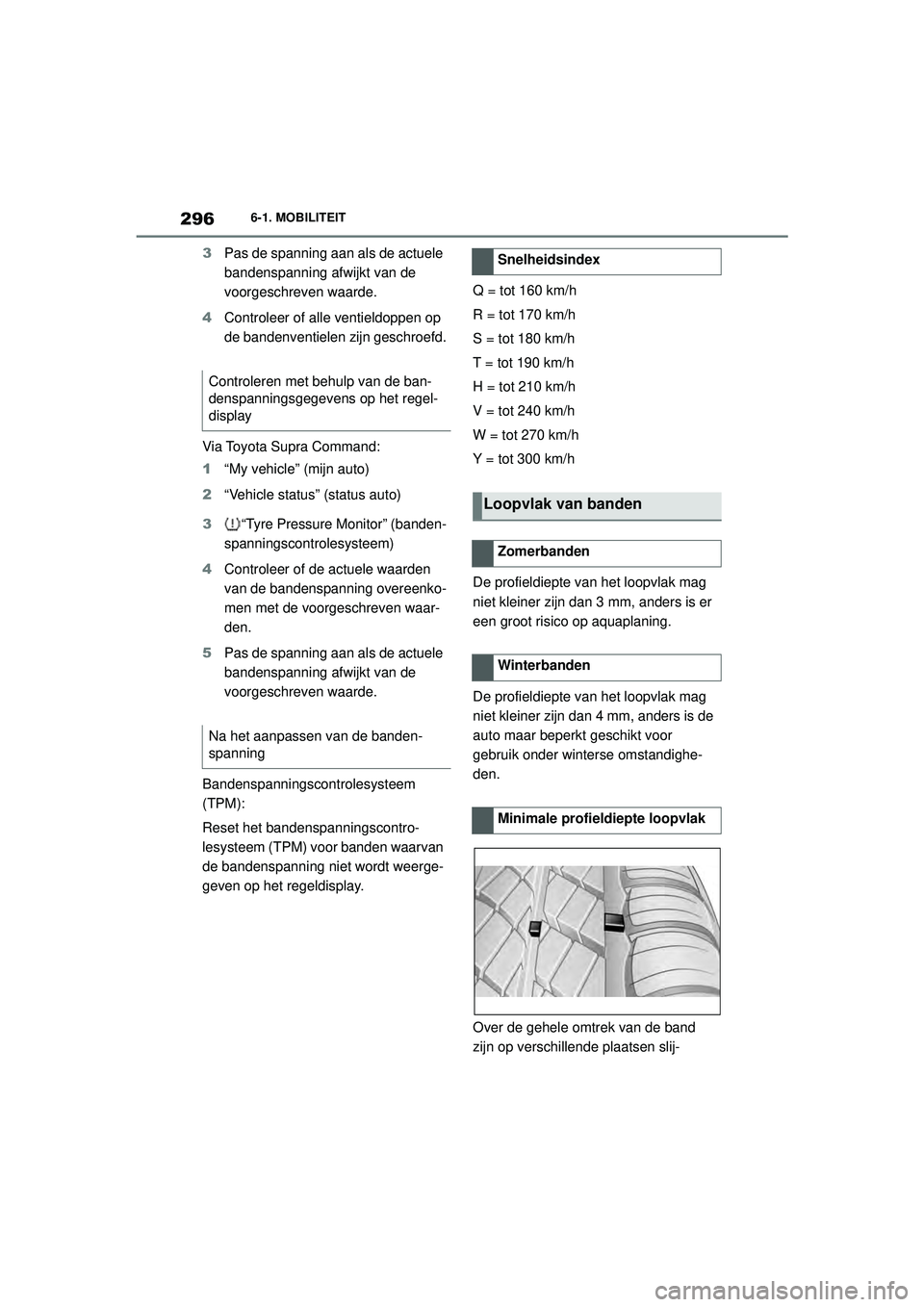

296
Handleiding Supra6-1. MOBILITEIT
3
Pas de spanning aan als de actuele
bandenspanning afwijkt van de
voorgeschreven waarde.
4 Controleer of alle ventieldoppen op
de bandenventielen zijn geschroefd.
Via Toyota Supra Command:
1 “My vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Tyre Pressure Monitor” (banden-
spanningscontrolesysteem)
4 Controleer of de actuele waarden
van de bandenspanning overeenko-
men met de voorgeschreven waar-
den.
5 Pas de spanning aan als de actuele
bandenspanning afwijkt van de
voorgeschreven waarde.
Bandenspanningsc ontrolesysteem
(TPM):
Reset het bandenspanningscontro-
lesysteem (TPM) voor banden waarvan
de bandenspanning niet wordt weerge-
geven op het regeldisplay. Q = tot 160 km/h
R = tot 170 km/h
S = tot 180 km/h
T = tot 190 km/h
H = tot 210 km/h
V = tot 240 km/h
W = tot 270 km/h
Y = tot 300 km/h
De profieldiepte van het loopvlak mag
niet kleiner zijn dan 3 mm, anders is er
een groot risico op aquaplaning.
De profieldiepte van het loopvlak mag
niet kleiner zijn dan 4 mm, anders is de
auto maar beperkt geschikt voor
gebruik onder winterse omstandighe-
den.
Over de gehele omtrek van de band
zijn op verschillende plaatsen slij-
Controleren met behulp van de ban-
denspanningsgegevens op het regel-
display
Na het aanpassen van de banden-
spanningSnelheidsindex
Loopvlak van banden
Zomerbanden
Winterbanden
Minimale profieldiepte loopvlak
Supra_OM_General_OM99V80E_1_1911.book Page
296 Thursday, October 31, 2019 2:57 PM

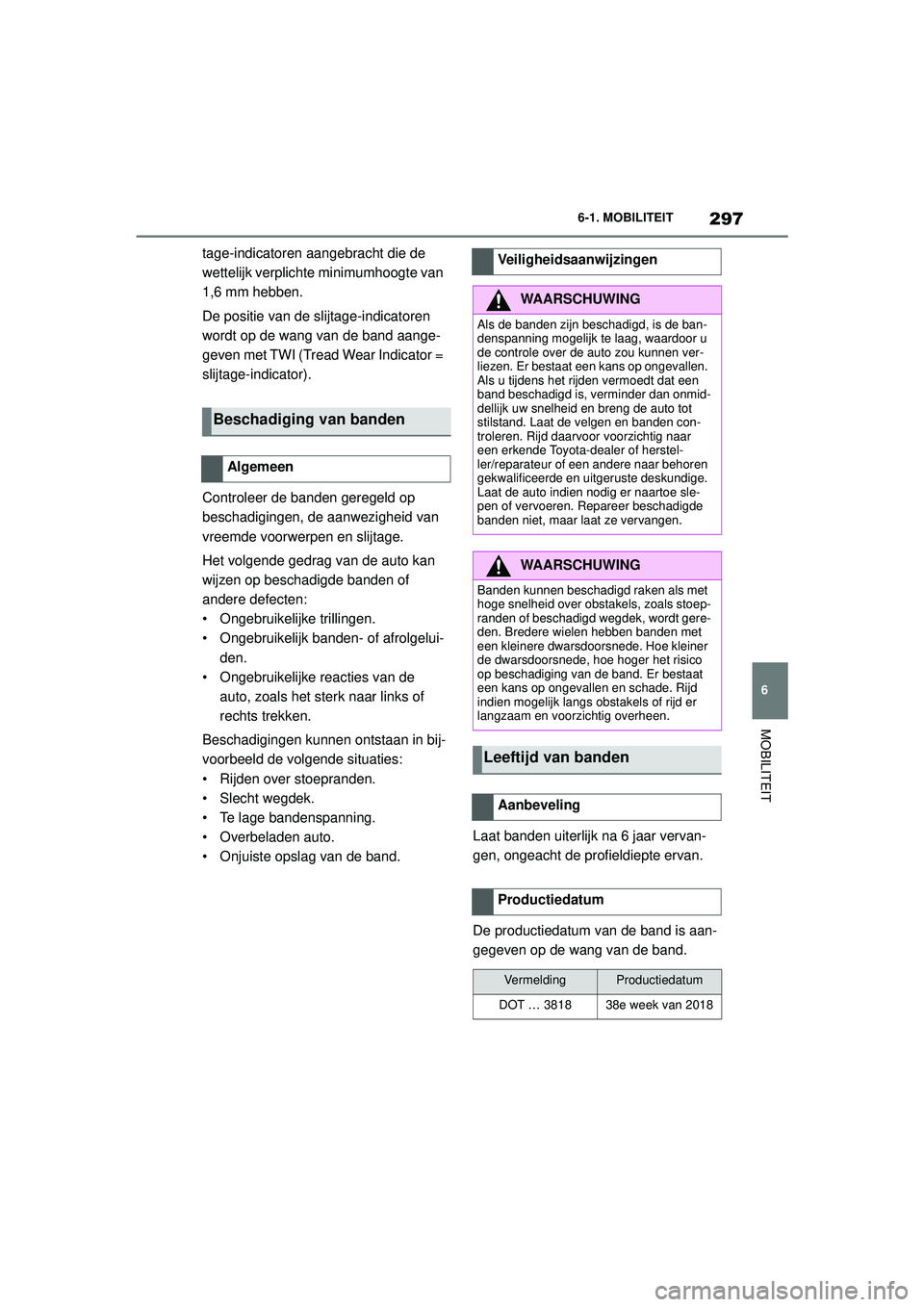

297
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
tage-indicatoren aangebracht die de
wettelijk verplichte minimumhoogte van
1,6 mm hebben.
De positie van de slijtage-indicatoren
wordt op de wang van de band aange-
geven met TWI (Tread Wear Indicator =
slijtage-indicator).
Controleer de banden geregeld op
beschadigingen, de aanwezigheid van
vreemde voorwerpen en slijtage.
Het volgende gedrag van de auto kan
wijzen op beschadigde banden of
andere defecten:
• Ongebruikelijke trillingen.
• Ongebruikelijk banden- of afrolgelui-
den.
• Ongebruikelijke reacties van de auto, zoals het sterk naar links of
rechts trekken.
Beschadigingen kunnen ontstaan in bij-
voorbeeld de volgende situaties:
• Rijden over stoepranden.
• Slecht wegdek.
• Te lage bandenspanning.
• Overbeladen auto.
• Onjuiste opslag van de band. Laat banden uiterlijk na 6 jaar vervan-
gen, ongeacht de profieldiepte ervan.
De productiedatum van de band is aan-
gegeven op de wang van de band.
Beschadiging van banden
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Als de banden zijn beschadigd, is de ban-
denspanning mogelijk te laag, waardoor u
de controle over de auto zou kunnen ver-
liezen. Er bestaat een kans op ongevallen.
Als u tijdens het rijden vermoedt dat een
band beschadigd is, verminder dan onmid-
dellijk uw snelheid en breng de auto tot
stilstand. Laat de velgen en banden con-
troleren. Rijd daarvoor voorzichtig naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Laat de auto indien nodig er naartoe sle-
pen of vervoeren. Repareer beschadigde
banden niet, maar laat ze vervangen.
WAARSCHUWING
Banden kunnen beschadigd raken als met
hoge snelheid over obstakels, zoals stoep-
randen of beschadigd wegdek, wordt gere-
den. Bredere wielen hebben banden met
een kleinere dwarsdoorsnede. Hoe kleiner
de dwarsdoorsnede, hoe hoger het risico
op beschadiging van de band. Er bestaat
een kans op ongevallen en schade. Rijd
indien mogelijk langs obstakels of rijd er
langzaam en voorzichtig overheen.
Leeftijd van banden
Aanbeveling
Productiedatum
VermeldingProductiedatum
DOT … 381838e week van 2018
Supra_OM_General_OM99V80E_1_1911.book Page
297 Thursday, October 31, 2019 2:57 PM

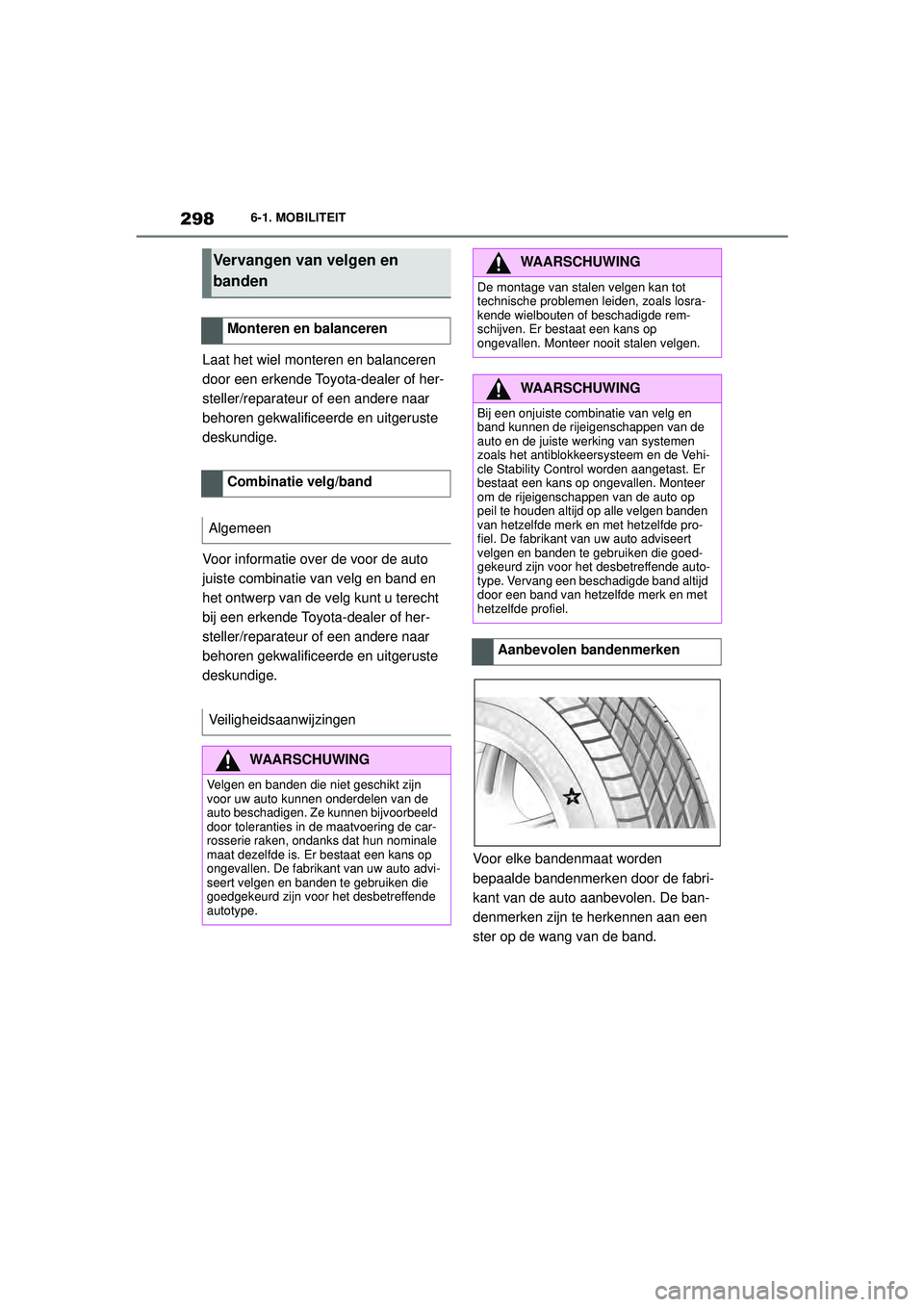

298
Handleiding Supra6-1. MOBILITEIT
Laat het wiel monteren en balanceren
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Voor informatie over de voor de auto
juiste combinatie van velg en band en
het ontwerp van de velg kunt u terecht
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Voor elke bandenmaat worden
bepaalde bandenmerken door de fabri-
kant van de auto aanbevolen. De ban-
denmerken zijn te herkennen aan een
ster op de wang van de band.
Vervangen van velgen en
banden
Monteren en balanceren
Combinatie velg/band
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Velgen en banden die niet geschikt zijn
voor uw auto kunnen onderdelen van de
auto beschadigen. Ze kunnen bijvoorbeeld
door toleranties in de maatvoering de car-
rosserie raken, ondanks dat hun nominale
maat dezelfde is. Er bestaat een kans op
ongevallen. De fabrikant van uw auto advi-
seert velgen en banden te gebruiken die
goedgekeurd zijn voor het desbetreffende
autotype.
WAARSCHUWING
De montage van stalen velgen kan tot
technische problemen leiden, zoals losra-
kende wielbouten of beschadigde rem-
schijven. Er bestaat een kans op
ongevallen. Monteer nooit stalen velgen.
WAARSCHUWING
Bij een onjuiste combinatie van velg en
band kunnen de rijeigenschappen van de
auto en de juiste werking van systemen
zoals het antiblokkeersysteem en de Vehi-
cle Stability Control worden aangetast. Er
bestaat een kans op ongevallen. Monteer
om de rijeigenschappen van de auto op
peil te houden altijd op alle velgen banden
van hetzelfde merk en met hetzelfde pro-
fiel. De fabrikant van uw auto adviseert
velgen en banden te gebruiken die goed-
gekeurd zijn voor het desbetreffende auto-
type. Vervang een beschadigde band altijd
door een band van hetzelfde merk en met
hetzelfde profiel.
Aanbevolen bandenmerken
Supra_OM_General_OM99V80E_1_1911.book Page 298 Thursday, October 31, 2019 2:57 PM

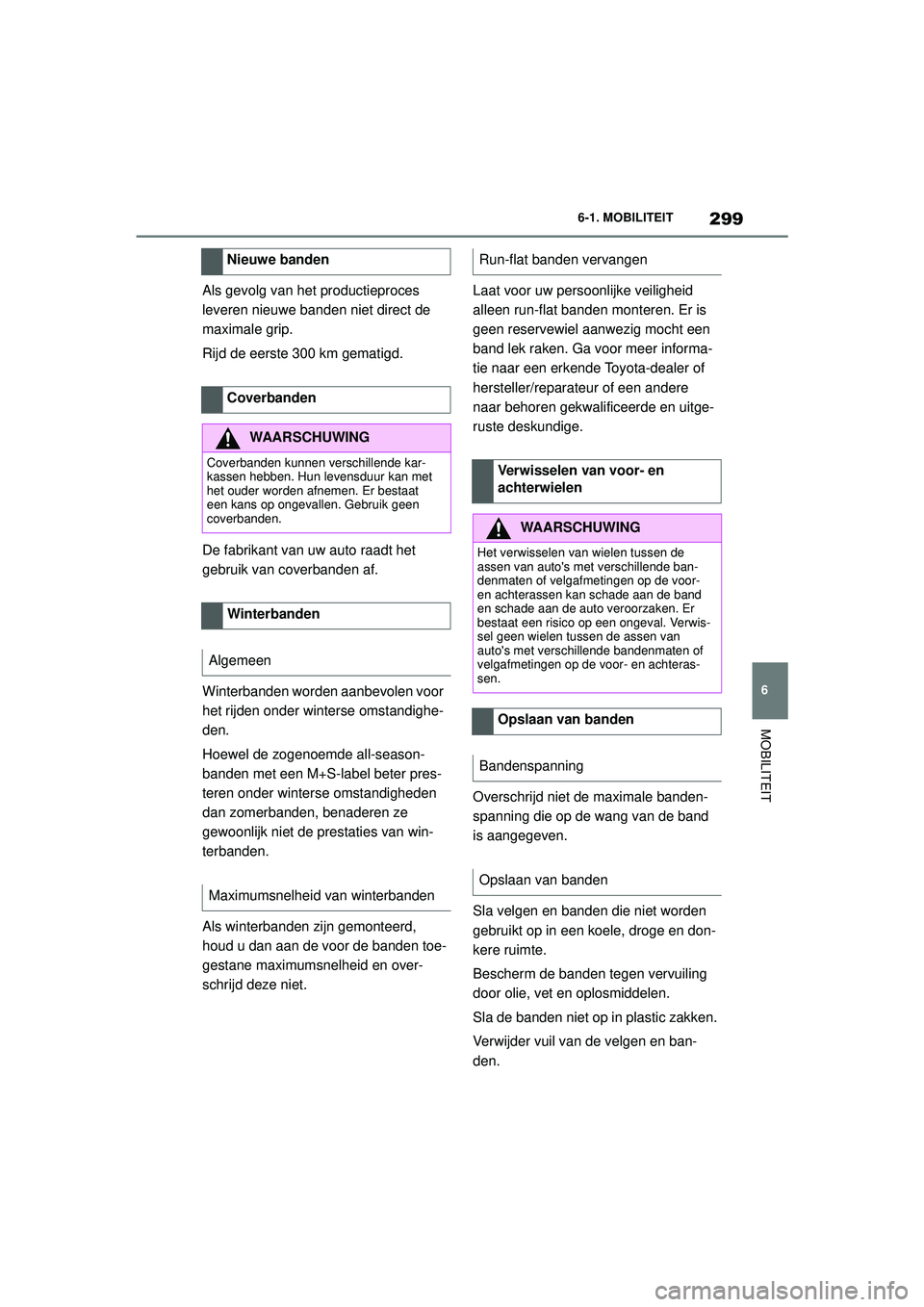

299
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
Als gevolg van het productieproces
leveren nieuwe banden niet direct de
maximale grip.
Rijd de eerste 300 km gematigd.
De fabrikant van uw auto raadt het
gebruik van coverbanden af.
Winterbanden worden aanbevolen voor
het rijden onder winterse omstandighe-
den.
Hoewel de zogenoemde all-season-
banden met een M+S-label beter pres-
teren onder winterse omstandigheden
dan zomerbanden, benaderen ze
gewoonlijk niet de prestaties van win-
terbanden.
Als winterbanden zijn gemonteerd,
houd u dan aan de voor de banden toe-
gestane maximumsnelheid en over-
schrijd deze niet.
Laat voor uw persoonlijke veiligheid
alleen run-flat bande
n monteren. Er is
geen reservewiel aanwezig mocht een
band lek raken. Ga voor meer informa-
tie naar een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Overschrijd niet de maximale banden-
spanning die op de wang van de band
is aangegeven.
Sla velgen en banden die niet worden
gebruikt op in een koele, droge en don-
kere ruimte.
Bescherm de banden tegen vervuiling
door olie, vet en oplosmiddelen.
Sla de banden niet op in plastic zakken.
Verwijder vuil van de velgen en ban-
den.
Nieuwe banden
Coverbanden
WAARSCHUWING
Coverbanden kunnen verschillende kar-
kassen hebben. Hun levensduur kan met
het ouder worden afnemen. Er bestaat
een kans op ongevallen. Gebruik geen
coverbanden.
Winterbanden
Algemeen
Maximumsnelheid van winterbanden
Run-flat banden vervangen
Verwisselen van voor- en
achterwielen
WAARSCHUWING
Het verwisselen van wielen tussen de
assen van auto's met verschillende ban-
denmaten of velgafmetingen op de voor-
en achterassen kan schade aan de band
en schade aan de auto veroorzaken. Er
bestaat een risico op een ongeval. Verwis-
sel geen wielen tussen de assen van
auto's met verschillende bandenmaten of
velgafmetingen op de voor- en achteras-
sen.
Opslaan van banden
Bandenspanning
Opslaan van banden
Supra_OM_General_OM99V80E_1_1911.book Page 299 Thursday, October 31, 2019 2:57 PM

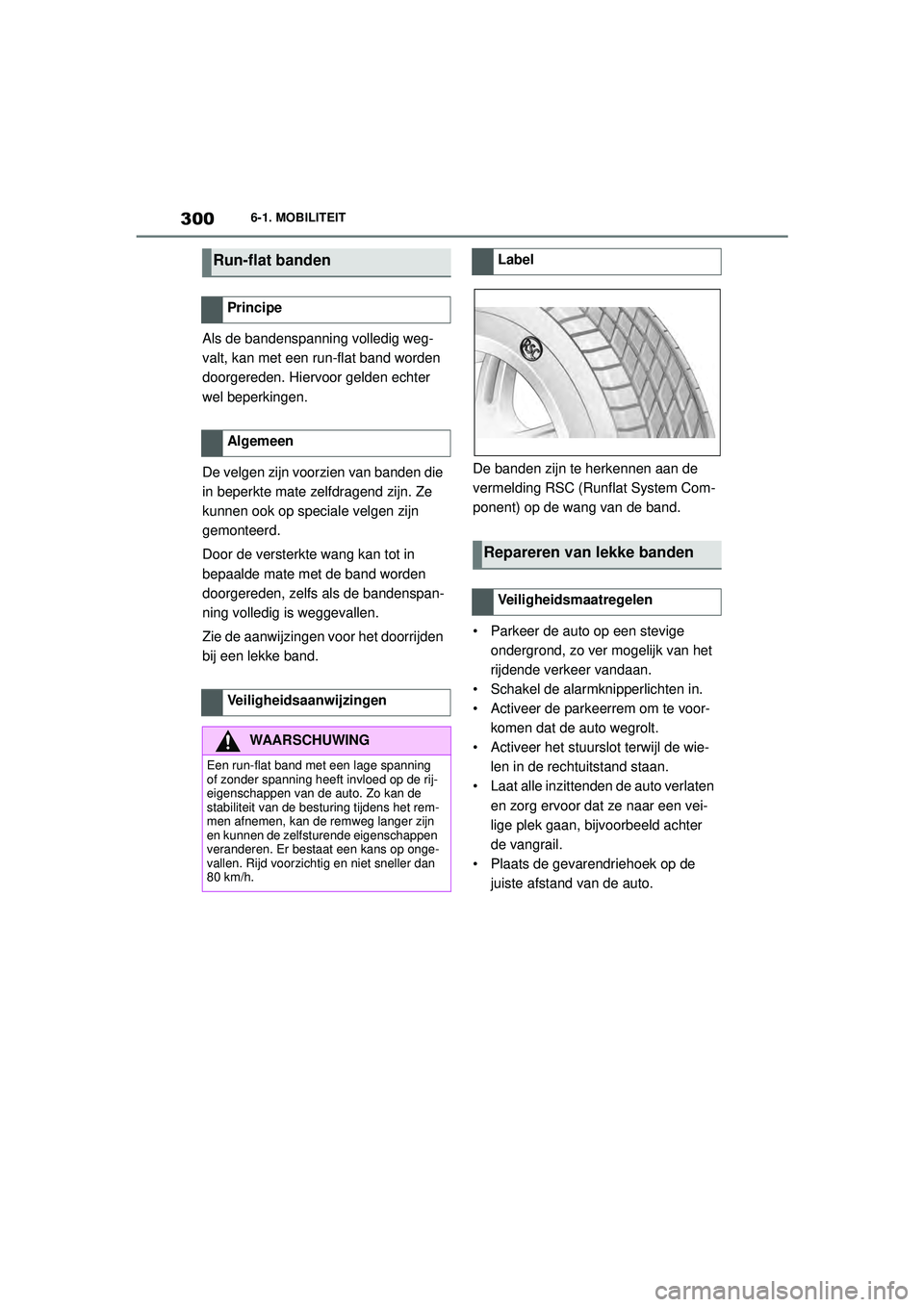

300
Handleiding Supra6-1. MOBILITEIT
Als de bandenspanning volledig weg-
valt, kan met een run-flat band worden
doorgereden. Hiervoor gelden echter
wel beperkingen.
De velgen zijn voorzien van banden die
in beperkte mate zelfdragend zijn. Ze
kunnen ook op speciale velgen zijn
gemonteerd.
Door de versterkte wang kan tot in
bepaalde mate met de band worden
doorgereden, zelfs als de bandenspan-
ning volledig is weggevallen.
Zie de aanwijzingen voor het doorrijden
bij een lekke band.
De banden zijn te herkennen aan de
vermelding RSC (Runflat System Com-
ponent) op de wang van de band.
• Parkeer de auto op een stevige
ondergrond, zo ver mogelijk van het
rijdende verkeer vandaan.
• Schakel de alarmknipperlichten in.
• Activeer de parkeerrem om te voor- komen dat de auto wegrolt.
• Activeer het stuurslot terwijl de wie- len in de rechtuitstand staan.
• Laat alle inzittenden de auto verlaten
en zorg ervoor dat ze naar een vei-
lige plek gaan, bijvoorbeeld achter
de vangrail.
• Plaats de gevarendriehoek op de juiste afstand van de auto.
Run-flat banden
Principe
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Een run-flat band met een lage spanning
of zonder spanning heeft invloed op de rij-
eigenschappen van de auto. Zo kan de
stabiliteit van de besturing tijdens het rem-
men afnemen, kan de remweg langer zijn
en kunnen de zelfsturende eigenschappen
veranderen. Er bestaat een kans op onge-
vallen. Rijd voorzichti g en niet sneller dan
80 km/h.
Label
Repareren van lekke banden
Veiligheidsmaatregelen
Supra_OM_General_OM99V80E_1_1911.book Page 300 Thursday, October 31, 2019 2:57 PM
