TOYOTA SUPRA 2020 Omistajan Käsikirja (in Finnish)

341
6
Supran omistajan käsikirja 6-1. HUOLTO JA HOITO
HUOLTO JA HOITO
HUOMAUTUS:
Vaihda sekä moottoriöljy että öljyns
uodatin, jos öljynvaihdosta muistuttava
merkkivalo syttyy, vaikka ei olisi kulunut 18 kuukautta tai autolla ei olisi ajettu
15 000 km edellisestä öljynvaihdosta.

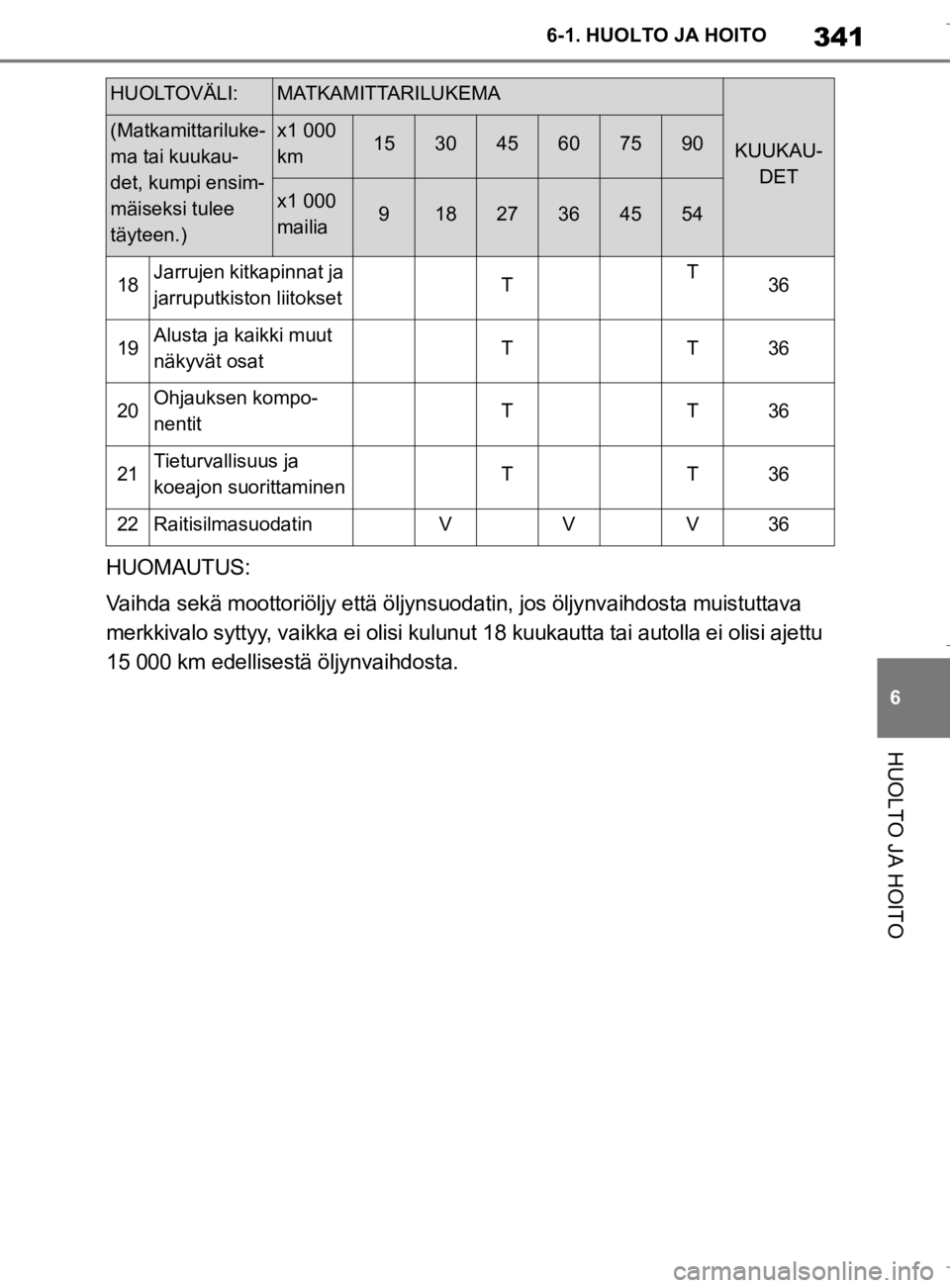

18Jarrujen kitkapinnat ja
jarruputkiston liitoksetTT36
19Alusta ja kaikki muut
näkyvät osatTT36
20Ohjauksen kompo-
nentitTT36
21Tieturvallisuus ja
koeajon suorittaminenTT36
22RaitisilmasuodatinVVV36
HUOLTOVÄLI:MATKAMITTARILUKEMA
KUUKAU- DET(Matkamittariluke-
ma tai kuukau-
det, kumpi ensim-
mäiseksi tulee
täyteen.)x1 000
km153045607590
x1 000
mailia91827364554
OM99V74FI.book Page 341 Thur sday, January 30, 2020 2:29 PM

342
Supran omistajan käsikirja6-1. HUOLTO JA HOITO
Tässä luvussa kuvataan kaikki malli-
sarjan vakiovarusteet, maakohtai-
set varusteet sekä saatavilla olevat
erikoisvarusteet. Si
ksi saatetaan ku-
vata varusteita ja toimintoja, joita ei
ole asennettu autoosi, esimerkiksi
valittujen lisävarusteiden tai maa-
kohtaisten määrit ysten vuoksi. Tä-
mä koskee myös turvallisuuteen liit-
tyviä toimintoja ja järjestelmiä. Nou-
data asiaankuuluvia lakeja ja mää-
räyksiä, kun käytät toimintoja ja jär-
jestelmiä.
Auton työkalusarja sijaitsee tavarati-
lan oikeassa reunassa suojuksen al-
la.
Avaa oikeanpuoleisen sivuverhouk-
sen suojus, nuoli 1, ja avaa, nuoli 2. 1
Vaihtaaksesi pyyhkimien sulat
siirrä pyyhkimet irti tuulilasista,
katso 152.
2 Nosta pyyhkimet kokonaan irti
tuulilasista.
Varaosat
Auton varusteet
Auton työkalusarja
Tuulilasinpyyhkimen sulat
Turvaohjeet
HUOMAA
Tuulilasi voi vahingoittua, jos pyyhkijä
osuu siihen ilman pyyhkijän sulkaa.
On olemassa omaisuusvahinkojen
vaara. Pidä tiukasti kiinni pyyhkimes-
tä, kun vaihdat pyyhkijän sulan. Älä
taita pyyhintä tuulilasiin tai kytke pyy-
hintä päälle ilman, että pyyhkijän sul-
ka on asennettu.
HUOMAA
Jos pyyhkimet on taite ttu irti tuulilasis-
ta, ne voivat jäädä puristuksiin, kun
konepelti avataan. On olemassa
omaisuusvahinkojen vaara. Ennen
konepellin avaamista on varmistetta-
va, että pyyhkimet, joissa on pyyhki-
jän sulat, ovat kosketuksissa tuulilasin
kanssa.
Tuulilasinpyyhkimen sulan
kumin vaihtaminen
OM99V74FI.book Page 342 Thur sday, January 30, 2020 2:29 PM

343
6
Supran omistajan käsikirja 6-1. HUOLTO JA HOITO
HUOLTO JA HOITO
3
Paina painiketta, nuoli 1, ja vedä
tuulilasinpyyhkimen sulka ulos,
nuoli 2.
4 Asenna uusi pyyhkimen sulka ja
paina se pidikk eeseen, kunnes
se lukittuu.
5 Palauta pyyhkimet normaali-
asentoon.
Valot ja polttimot ovat tärkeä osa
ajoturvallisuutta.
Kaikki ajovalot ja muut valot käyttä-
vät LED- tai laser-tekniikkaa.
Joissakin varusteversioissa on va-
lonlähteenä suojuksen takana sijait-
sevat valodiodit. Nämä valodiodit
ovat samanlaisia kuin tavanomaiset
laserit ja ne luokitellaan lainsäädän-
nössä luokan 1 valoa lähettäviksi
diodeiksi.
Vian sattuessa auton valmistaja
suosittelee, että Toyota-jälleenmyy-
jä tai -korjaamo tai muu luotettava
korjaamo suorittaa korjauksen. Viileässä tai kosteassa säässä ajo-
valojen lasi voi huurtua sisäpuolel-
ta. Ajettaessa ajovalot päälle kytket-
tyinä kondensoitunut vesi häviää ly-
hyen ajan kuluttua. Ajovalojen lasia
ei tarvitse vaihtaa.
Jos kosteutta muodostuu yhä enem-
män, esimerkiksi jos valaisimessa
on vesipisaroita, vaik
ka ajovalot ovat
päälle kytkettyinä, valot on tarkastet-
tava.
Akku on huoltovapaa.
Polttimot ja valot
Yleistä
Turvaohjeet
VAROITUS
Keskitetty laservalo voi aiheuttaa sil-
män verkkokalvon ärsytystä tai pysy-
viä vaurioita. Tällöin on olemassa
loukkaantumisvaara. Ajoneuvon val-
mistaja suosittelee, että Toyota-jäl-
leenmyyjä tai -korjaamo tai muu luo-
tettava korjaamo su orittaa valojärjes-
telmän työt, muka na lukien polttimoi-
den vaihdot.
VAROITUS
Voimakas kirkkaus voi ärsyttää tai va-
hingoittaa silmän verkkokalvoa. Täl-
löin on olemassa loukkaantumisvaa-
ra. Älä katso suoraan ajovaloihin tai
muihin valonlähteisiin. Älä irrota LED-
valojen suojia.
Ajovalojen lasi
Auton akku
Yleistä
OM99V74FI.book Page 343 Thur sday, January 30, 2020 2:29 PM

344
Supran omistajan käsikirja6-1. HUOLTO JA HOITO
Lisää tietoa akusta saat valtuutetulta
Toyota-jälleenmyyjältä tai -korjaa-
molta tai muusta luotettavasta kor-
jaamosta.
Ajoneuvon valmistaja suosittelee,
että valtuutettu Toyota-jälleenmyyjä
tai -korjaamo tai muu luotettava kor-
jaamo rekisteröi auton akun, kun ak-
ku vaihdetaan. Kun uusi akku on re-
kisteröity, kaikki mukavuustoiminnot
ovat käytettävissä rajoituksetta, ei-
kä mukavuustoimintoihin liittyviä au-
toviestejä enää näytetä.
Asennettu akku on suunniteltu erityi-
sesti tähän autoon. Jos käytetään
järjestelmään soveltumatonta ak-
kua, automaattisen Stop & Start -jär-
jestelmän toiminnot saattavat olla
rajoitetut akun suojaamiseksi. Akun
teho saattaa myös heikentyä nor-
maalia nopeammin, eikä moottoria
mahdollisesti saada käynnistettyä.
Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon. Varmista, että akku on riittävästi la-
dattu akun käyttöiän varmistamisek-
si.
Akkua on ehkä ladattava seuraavis-
sa tapauksissa:

Jos ajetaan usein lyhyitä matkoja.
 Jos autoa ei käytetä yli kuukau-
teen.
Lataa akkua vain moottoritilassa si-
jaitsevien apukäynnistysliitäntöjen
kautta, katso sivu 362, moottorin ol-
lessa sammutettuna.
Erityisesti autolle kehitettyjä akkula-
tureita, jotka ovat yhteensopivia au-
ton verkon kanssa, saa valtuutetuilta Toyota-jälleenmyyjiltä tai -korjaa-
moilta tai muilta luotettavilta korjaa-
moilta.
Kun vaihdat akun
Tu r v a o h j e e t
VAROITUS
Akut, jotka on luokiteltu sopimattomik-
si, voivat vahingoitta
a järjestelmiä tai
johtaa siihen, että joitakin toimintoja ei
voida enää suorittaa. On olemassa
loukkaantumisen ja omaisuusvahin-
kojen vaara. Käytä vain sellaisia ak-
kuja, jotka auton valmistaja on luoki-
tellut sopiviksi.
Akun lataaminen
Yleistä
Turvaohjeet
HUOMAA
Ajoneuvon akun latauslaitteet voivat
toimia suurilla jännitteillä ja suurilla
virroilla, jotka voivat ylikuormittaa tai
vahingoittaa 12 volt in sisäistä verk-
koa. On olemassa omaisuusvahinko-
jen vaara. Kytke auton akun lataus-
laitteet vain mootto ritilan apukäynnis-
tysliitäntöihin.
Apukäynnistysliitännät
Akkulaturi
OM99V74FI.book Page 344 Thur sday, January 30, 2020 2:29 PM

345
6
Supran omistajan käsikirja 6-1. HUOLTO JA HOITO
HUOLTO JA HOITO
Sähkökatkoksen jälkeen jotkin lait-
teet on uudelleen käynnistettävä tai
yksittäisiä asetuksi
a on päivitettävä,
esimerkiksi:
 Muistitoiminto: tallenna asennot
uudelleen.
 Aika: päivitä.
 Päivämäärä: päivitä.
Happoa sisältävät akut on kuljetetta-
va ja säilytettävä pystyasennossa.
Estä akkuja putoamasta siirron aika-
na. Sulakkeet sijaitsevat eri paikoissa
autossa.
Sulakkeet sijaitsevat sisätiloissa,
etumatkustajan jalkatilassa suojuk-
sen takana.
Avaa kiinnikkeet, nuoli, ja avaa suo-
jus.
Sulakkeet sijaitsevat suojuksen ta-
kana tavaratilassa oikealla puolella.
Sähkökatkos
Vanhan akun hävittäminen
Vie vanhat paristot valtuu-
tetulle Toyota-jälleenmyy-
jälle tai -korjaamolle tai
muulle luotettavalle kor-
jaamolle tai vie ne paristo-
jen keräyspisteeseen.
Sulakkeet
Yleistä
Turvaohjeet
VAROITUS
Väärä tai korjattu
sulake voi ylikuor-
mittaa sähköjohtoja ja -komponentte-
ja. On olemassa tulipalon vaara. Älä
korjaa palaneita sulakkeita tai vaihda
niitä sulakkeisiin, joilla on eri väri tai
ampeeriarvo.
Sisätiloissa
Ta v a r a t i l a s s a
OM99V74FI.book Page 345 Thur sday, January 30, 2020 2:29 PM

346
Supran omistajan käsikirja6-1. HUOLTO JA HOITO
Avaa oikeanpuoleisen sivuverhouk-
sen suojus, nuoli
1, ja avaa, nuoli 2. Autossa on muita sulakerasioita.
Vian sattuessa ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotetta-
vaan korjaamoon.
Ajoneuvon valmistaja suosittelee,
että Toyota-jälleenmyyjä tai -korjaa-
mo tai muu luotettava korjaamo suo-
rittaa sulakkeiden vaihdon.
 BDC
Muut sulakerasiat
Sulakkeiden vaihtaminen
Sulakkeen tiedot
OM99V74FI.book Page 346 Thur sday, January 30, 2020 2:29 PM

347
6
Supran omistajan käsikirja 6-1. HUOLTO JA HOITO
HUOLTO JA HOITO


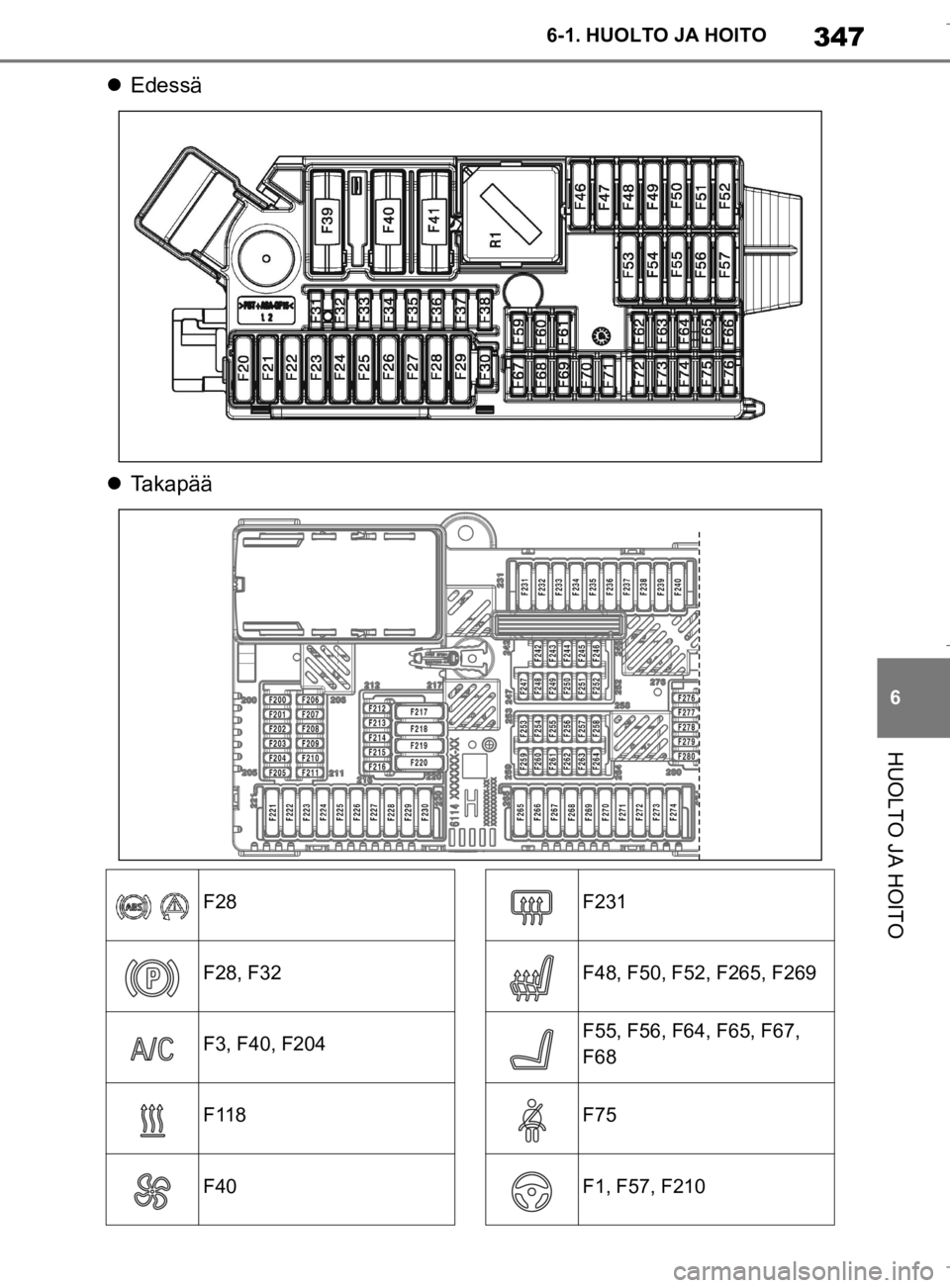

Edessä
 Ta k a p ä ä
F28
F28, F32
F3, F40, F204
F118
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F65, F67,
F68
F75
F1, F57, F210
OM99V74FI.book Page 347 Thur sday, January 30, 2020 2:29 PM

348
Supran omistajan käsikirja6-1. HUOLTO JA HOITO

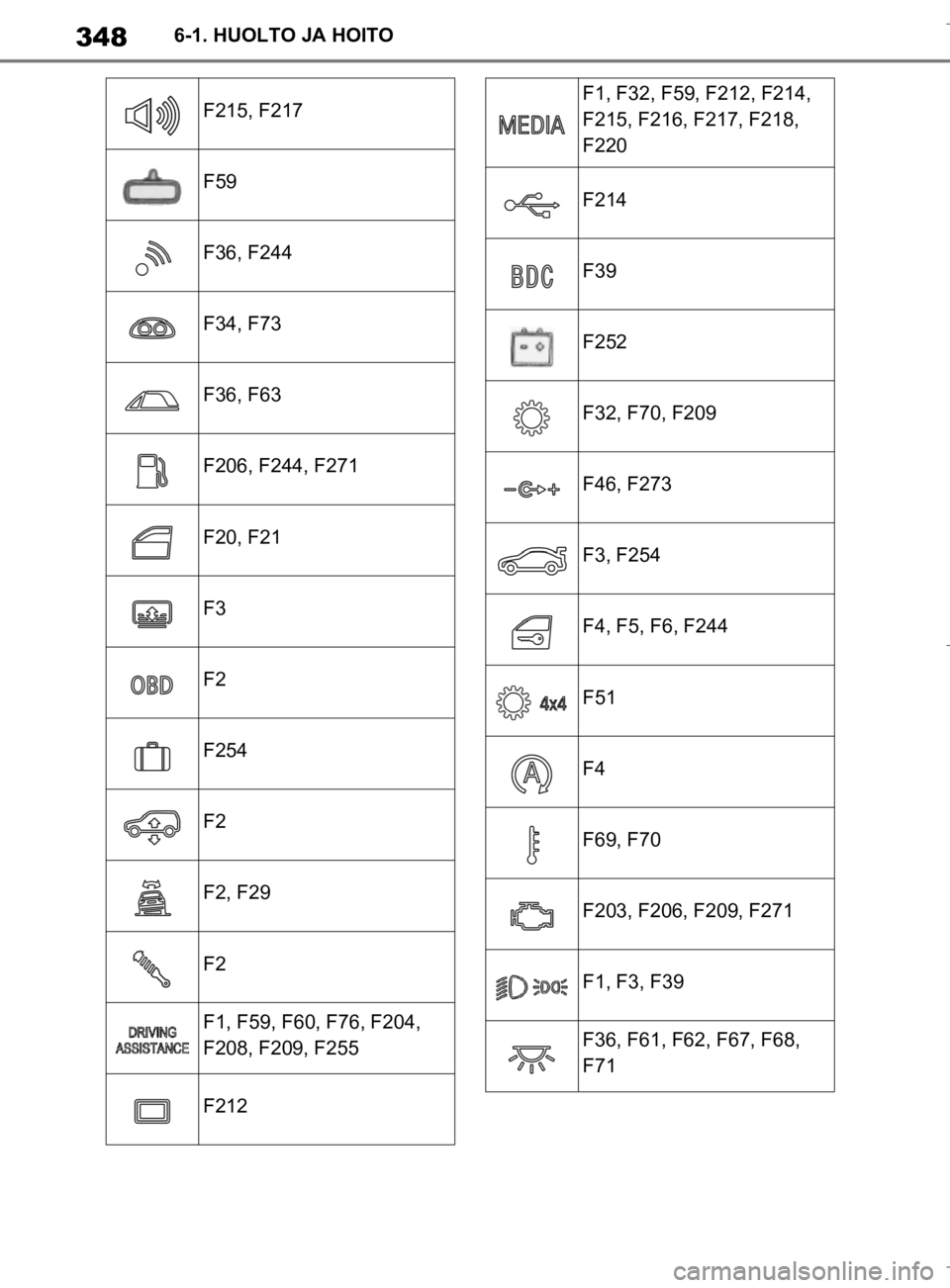

F215, F217
F59
F36, F244
F34, F73
F36, F63
F206, F244, F271
F20, F21
F3
F2
F254
F2
F2, F29
F2
F1, F59, F60, F76, F204,
F208, F209, F255
F212
F1, F32, F59, F212, F214,
F215, F216, F217, F218,
F220
F214
F39
F252
F32, F70, F209
F46, F273
F3, F254
F4, F5, F6, F244
F51
F4
F69, F70
F203, F206, F209, F271
F1, F3, F39
F36, F61, F62, F67, F68,
F71
OM99V74FI.book Page 348 Thur
sday, January 30, 2020 2:29 PM

349
6
Supran omistajan käsikirja 6-1. HUOLTO JA HOITO
HUOLTO JA HOITO

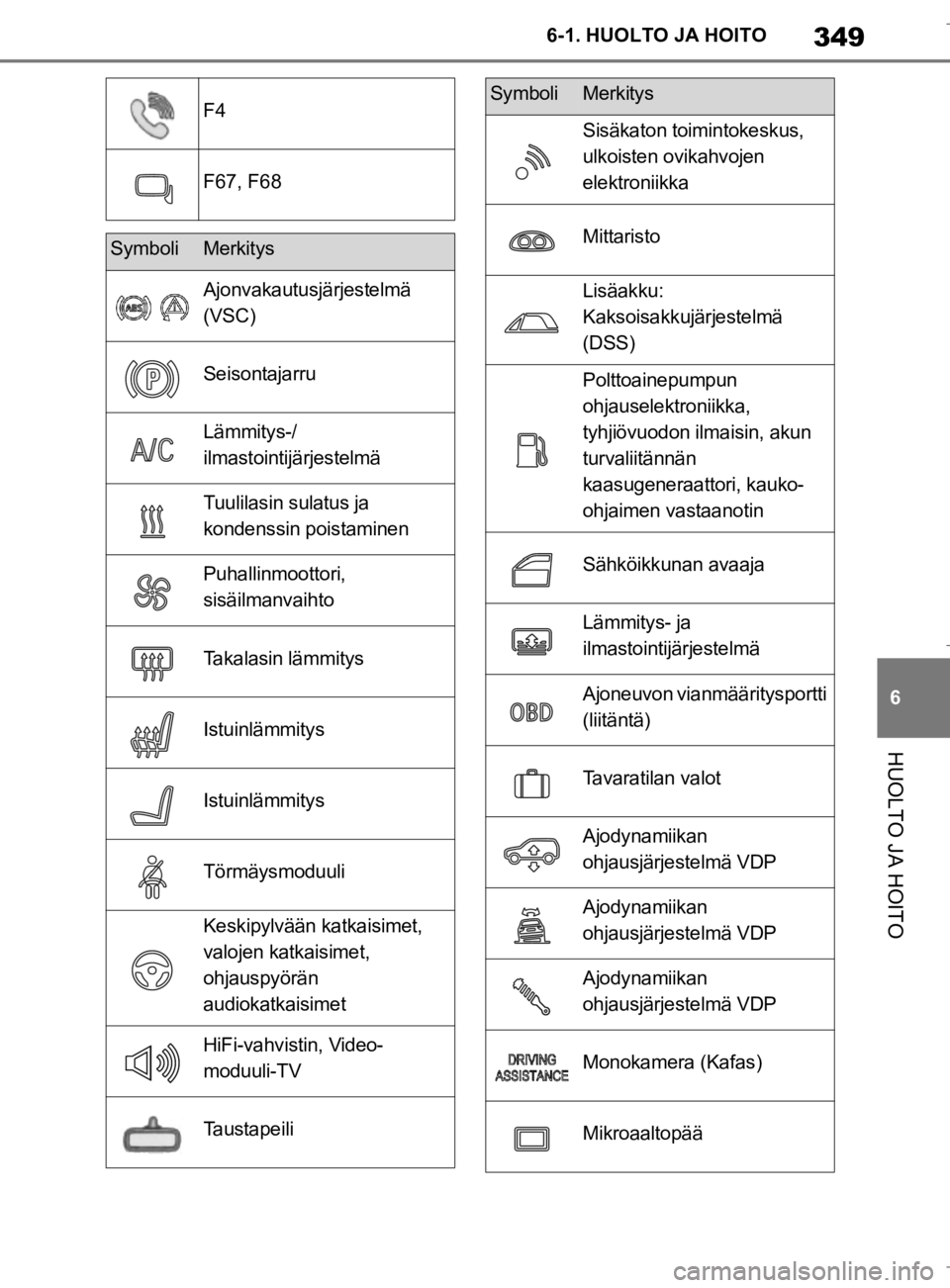

F4
F67, F68
SymboliMerkitys
Ajonvakautusjärjestelmä
(VSC)
Seisontajarru
Lämmitys-/
ilmastointijärjestelmä
Tuulilasin sulatus ja
kondenssin poistaminen
Puhallinmoottori,
sisäilmanvaihto
Takalasin lämmitys
Istuinlämmitys
Istuinlämmitys
Törmäysmoduuli
Keskipylvään katkaisimet,
valojen katkaisimet,
ohjauspyörän
audiokatkaisimet
HiFi-vahvistin, Video-
moduuli-TV
Taustapeili
Sisäkaton toimintokeskus,
ulkoisten ovikahvojen
elektroniikka
Mittaristo
Lisäakku:
Kaksoisakkujärjestelmä
(DSS)
Polttoainepumpun
ohjauselektroniikka,
tyhjiövuodon ilmaisin, akun
turvaliitännän
kaasugeneraattori, kauko-
ohjaimen vastaanotin
Sähköikkunan avaaja
Lämmitys- ja
ilmastointijärjestelmä
Ajoneuvon vianmääritysportti
(liitäntä)
Tavaratilan valot
Ajodynamiikan
ohjausjärjestelmä VDP
Ajodynamiikan
ohjausjärjestelmä VDP
Ajodynamiikan
ohjausjärjestelmä VDP
Monokamera (Kafas)
Mikroaaltopää
SymboliMerkitys
OM99V74FI.book Page 349 Thur
sday, January 30, 2020 2:29 PM

350
Supran omistajan käsikirja6-1. HUOLTO JA HOITO

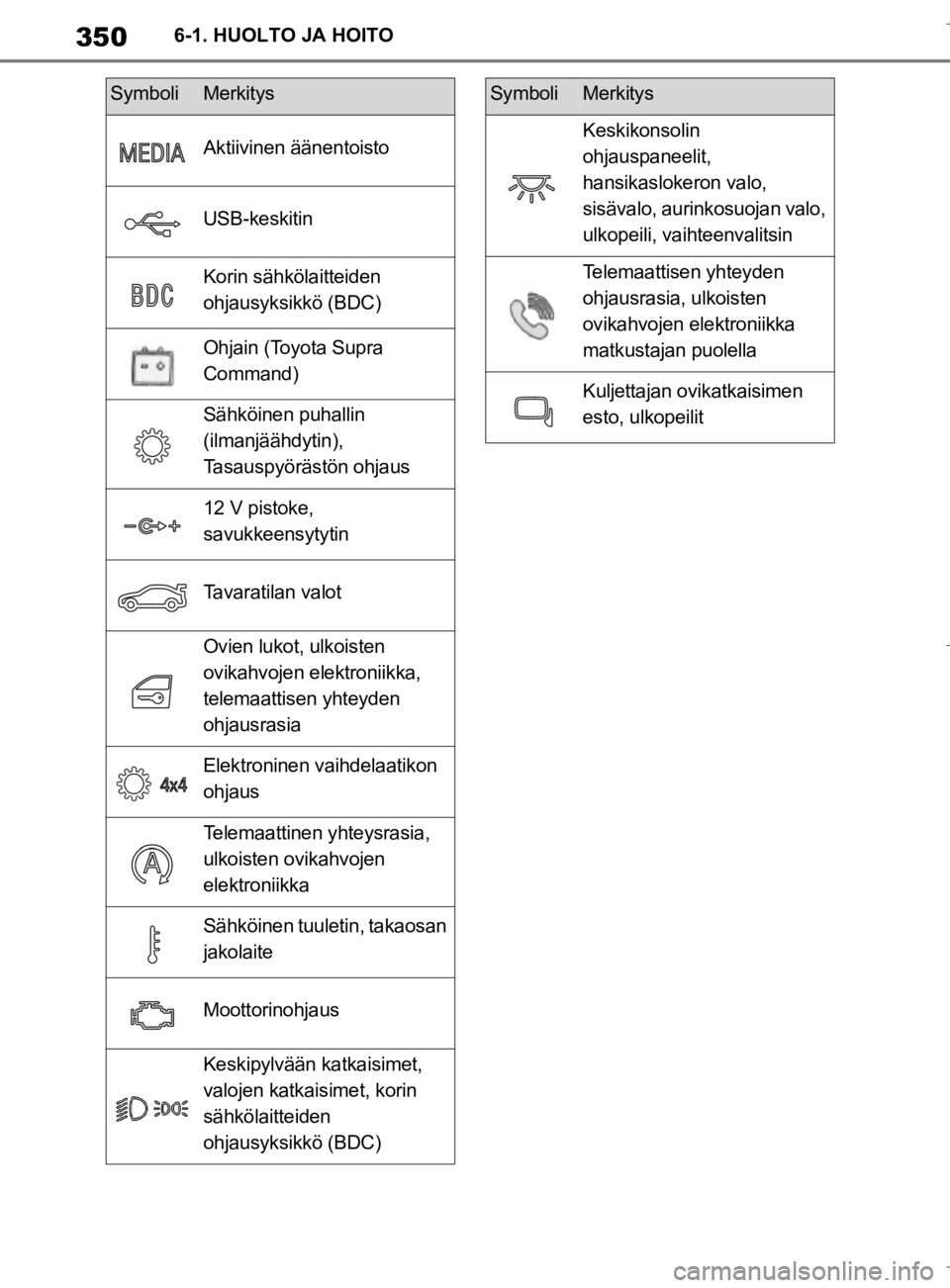

Aktiivinen äänentoisto
USB-keskitin
Korin sähkölaitteiden
ohjausyksikkö (BDC)
Ohjain (Toyota Supra
Command)
Sähköinen puhallin
(ilmanjäähdytin),
Tasauspyörästön ohjaus
12 V pistoke,
savukkeensytytin
Tavaratilan valot
Ovien lukot, ulkoisten
ovikahvojen elektroniikka,
telemaattisen yhteyden
ohjausrasia
Elektroninen vaihdelaatikon
ohjaus
Telemaattinen yhteysrasia,
ulkoisten ovikahvojen
elektroniikka
Sähköinen tuuletin, takaosan
jakolaite
Moottorinohjaus
Keskipylvään katkaisimet,
valojen katkaisimet, korin
sähkölaitteiden
ohjausyksikkö (BDC)
SymboliMerkitys
Keskikonsolin
ohjauspaneelit,
hansikaslokeron valo,
sisävalo, aurinkosuojan valo,
ulkopeili, vaihteenvalitsin
Telemaattisen yhteyden
ohjausrasia, ulkoisten
ovikahvojen elektroniikka
matkustajan puolella
Kuljettajan ovikatkaisimen
esto, ulkopeilit
SymboliMerkitys
OM99V74FI.book Page 350 Thur
sday, January 30, 2020 2:29 PM
